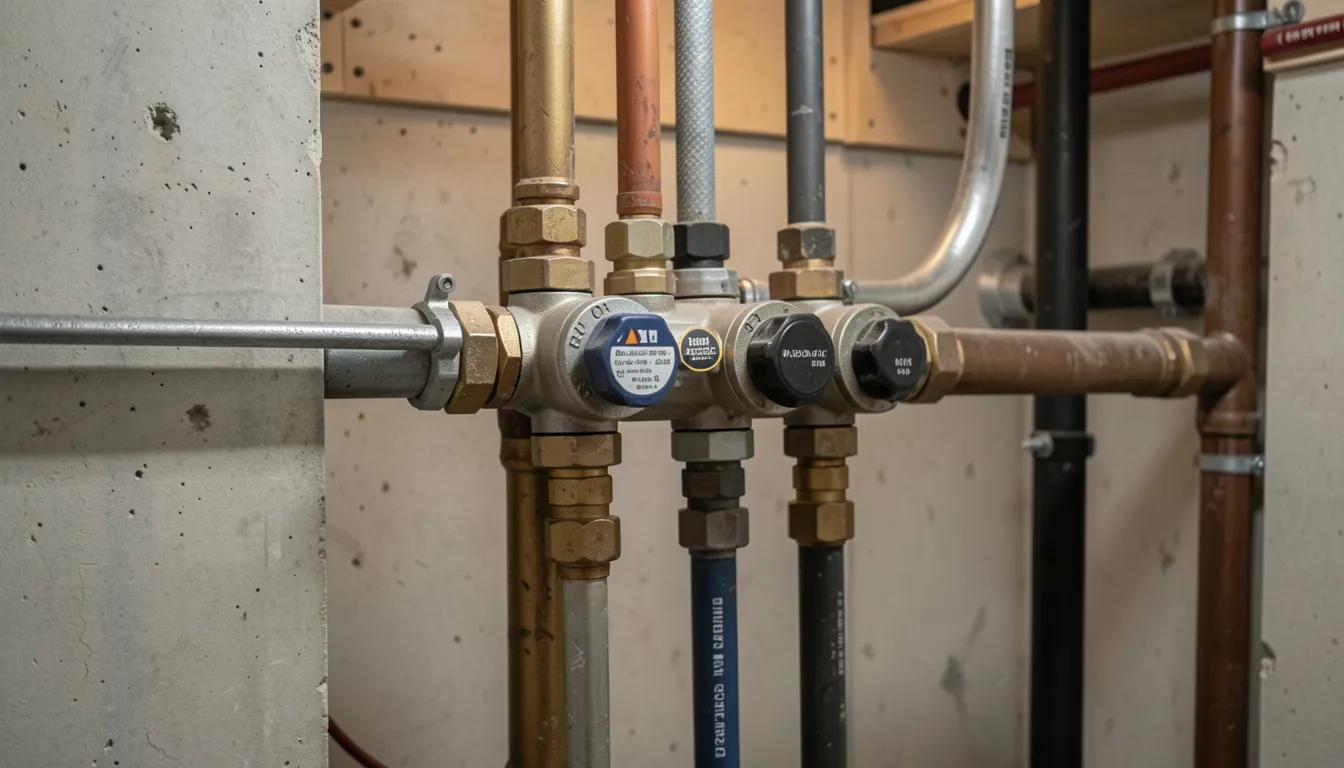

Система отопления с принудительной циркуляцией

Автономная система отопления может быть открытой и закрытой. Их основное отличие заключается в особенностях циркуляции теплоносителя по внутреннему контуру. Она может быть естественной и принудительной. Следует учитывать, что отопительная система с принудительной циркуляцией может быть только закрытого типа. Чтобы обеспечить движение теплоносителя, в нее внедряется циркуляционный насос. Как устроена закрытая система отопления с принудительной циркуляцией, ее схема, в чем заключаются ее преимущества и особенности установки, далее в статье.

Схема закрытой системы отопления с пинудитильной циркуляцией
Схема закрытой системы отопления с пинудитильной циркуляцией



Различие систем отопления с естественной и принудительной циркуляцией

Принудительная циркуляция теплоносителя может быть организована и в открытой, и в закрытой отопительной системе. Но в чем их отличие?

Благодаря базовым знаниям физических законов известно, что при нагревании любая жидкость будет расширяться. Обычно теплоносителем в системе отопления является обычная вода (в некоторых случаях – антифриз или какие-либо другие его аналоги). Следовательно, когда происходит нагревание, повышается давление в трубах. Для того, чтобы компенсировать повышение давления и предотвратить разгерметизацию всей системы, следует при установке включать в контур расширительный бачок.

В открытом варианте регуляция давления осуществляется атмосферой. Постепенно происходит испарение горячей воды, отчего ее объем уменьшается. Периодически ее нужно пополнять холодной водой.



Закрытое отопление предполагает, что оно полностью герметично, а компенсирующее расширение выполняет мембрана или так называемая внутренняя диафрагма.

Итак, из этого следует, что закрытая система отопления – это герметичный механизм, в которой отсутствуют процессы испарения, а циркуляция теплоносителя осуществляется с помощью специального насоса. Следует учитывать, что она должна иметь наклон контуров в сторону движения воды, которая перемещается согласно законам физики.



Принцип работы системы

Замкнутая система отопления с принудительной циркуляцией состоит из таких элементов:

  • радиаторы;
  • трубы;
  • расширительный бак;
  • котел;
  • циркуляционный насос;
  • дополнительные составляющие – вентили, клапана, датчики температуры и давления и пр.

Вода, подогретая в котле до необходимой температуры, перемещается по трубам, проходя все батареи. Им она отдает свою тепловую энергию. Благодаря наличию циркуляционного насоса жидкость постоянно движется по кругу. Охлажденная вода попадает в теплообменник, нагревается и заново подается в батареи. За счет того, что система снабжена автоматикой, этот процесс непрерывный.

Отопление своими руками
Отопление своими руками



Преимущества закрытой системы с принудительной циркуляцией и принцип ее работы

В монтаже и эксплуатации отопление закрытого типа, оснащенное циркуляционным насосом, имеет такие плюсы:

  • Протяженность труб больше, чем в системах с естественной циркуляцией. Это означает, что отопление с принудительной циркуляцией гораздо эффективнее для домов с несколькими этажами или большим количеством комнат. Однако, нужно правильно рассчитать мощность насоса и котла.
  • Для систем принудительной циркуляции подойдут трубы с меньшим сечением, чем для естественной, а они стоят дешевле.
  • В качестве теплоносителя может применяться не только вода, но и жидкости с низкой температурой замерзания. Это дает возможность обустраивать ее не только в жилых домах, но и различных подсобных постройках.
  • За счет герметичности мембранного бака риск «завоздушивания» сводится к минимуму.
  • В системе с естественной циркуляцией вода успевает гораздо сильнее остынуть, чем в системах принудительного типа, так как скорость перемещения жидкости в разы выше благодаря наличию циркуляционного насоса. Это свидетельствует в пользу максимальной теплоотдачи.

Ввиду особенностей построения закрытой системы, оснащенной насосом для циркуляции, она является более эффективной и удобной для эксплуатации, чем открытая система с естественной циркуляцией. К тому же, она значительно быстрее прогревается, что экономит время и энергоресурсы.

Принцип работы
Принцип работы



Виды закрытых систем отопления



Выделяют закрытые однотрубные системы отопления и двухтрубные.

В однотрубных системах подключение радиаторов производится в определенной последовательности. Эта система еще имеет простонародное выражение «ленинградка». У нее достаточно простая схема монтажа, на обустройство идет меньшее количество материалов. Отлично подходит для отопления небольших квартир. Есть недостаток: та батарея, что последняя в цепи, будет самой холодной.

Чтобы установить двухтрубную систему отопления, потребуется большее количество материалов и усилий. Производится равномерный прогрев всех помещений, однако, для достижения более эффективного результата монтировать ее желательно в домах с двумя-тремя этажами или постройках с многочисленными комнатами.

Насос для принудительной циркуляци воды
Насос для принудительной циркуляци воды



Правила и особенности установки системы

Для того, чтобы обеспечить нормальную скорость потока воды в системах с естественной циркуляцией, требуется ее внушительный объем. Именно поэтому для организации данной отопительной системы применяются трубы с большим диаметром, чем требуется в системах с принудительной циркуляцией. Во втором случае, так как движение жидкости осуществляется благодаря насосу, подойдут трубы меньшего диаметра.

Перед планированием осуществления монтажа следует учесть такие нюансы:

  • Для системы отопления закрытого типа не потребуется слишком объемный расширительный бачок. Это позволяет сэкономить финансовые средства на покупке данного оборудования.
  • Желательно устанавливать котлы, оснащенные автоматикой. Она позволяет полностью контролировать процесс функционирования, при необходимости выполнять регулировку. В продаже можно встретить модели с различными датчиками. Например, датчик антизамерзания позволяет поддерживать температуру внутри контура на уровне не менее +5ºС. Также существуют датчики антизакипания, контролирующие температуру воды, и, когда она приближается к точке кипения, автоматически прекращается подача топлива в камеру.

В дорогих моделях иногда предусмотрена автоматика более высокого порядка. К примеру, может быть предоставлена возможность регулирования температурного режима в системе с учетом температуры в комнатах или на улице.



Если говорить о их недостатках, то они заключаются в дополнительных счетах за потребление электроэнергии, хоть насос является маломощным устройством. Но, несмотря на это, следует признать, что эта система очень эффективна.
