Самостоятельный демонтаж и ревизия глубинного насоса “Водолей”.


Большинство семей, живущих в своих домах или в доме за городом, имеют для водоснабжения колодец, в котором работает глубинный центробежный насос. Со временем вы можете заметить, что в какой-то момент напора нет, причин этому может быть несколько, одна из них – засорение, зарастание отложениями, солью или илом внутри насоса. Поэтому разборку и проверку следует выполнять самостоятельно.
Конструкция насосов разных производителей более или менее одинакова, мы разберем самый молодой “Водолей”, который работает в скважине уже более десяти лет.

Вот видео: Демонтаж погружного насоса “Водолей”.

Пункт 1: Инструменты.

Отвертка, плоскогубцы, гаечный ключ 10 мм. 2.
2. Обязательно – пресс или гидравлический домкрат.

Пункт 2: Разборка.

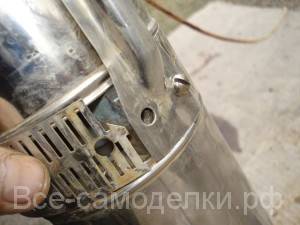

Сначала открутите два винта (отверткой) в середине корпуса, затем вы можете снять сетку фильтра.

23

00

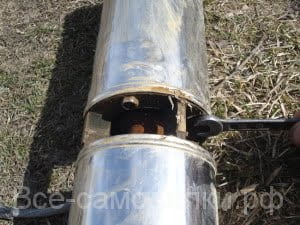

Доберитесь до четырех болтов 10, расположенных по кругу, и открутите их.

01

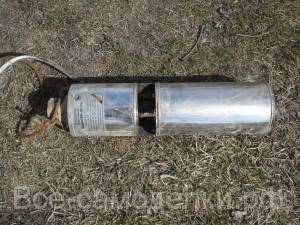

Теперь погружной насос можно разделить на две части – насос и двигатель.
24
Теперь погружной насос можно разделить на две части – насос и двигатель.

Внутри мы видим две пластиковые муфты, которые можно легко снять.
18
Снимите муфту двигателя, и вы можете увидеть или не увидеть утечку смазки. Смазка указывает на то, что сальник изношен и должен быть заменен.
25
Снимите муфту двигателя, и вы можете увидеть или не увидеть утечку смазки. Смазка указывает на то, что сальник изношен и должен быть заменен.

После снятия муфты с половины насоса вал рабочего колеса можно сразу же снять и установить обратно без полной разборки насоса – две упорные шайбы внутри будут смещены. Поэтому, если вы не планируете полностью разбирать насос, не трогайте ось, корпус может выпасть сам по себе.
13120628
Если вы решите приступить к разборке, вам обязательно понадобится пресс или собственный аналог гидравлического домкрата.
2930
Поместите корпус насоса под пресс, на деревянные подкладки для дополнительной безопасности, стопорным кольцом вверх.

Нажмите и сожмите стопорное кольцо плоскогубцами до полного зацепления выступов, затем отпустите рычаг, и стопорное кольцо с заглушкой поднимется и выйдет.

31
Будьте осторожны! – Не давите на пробку слишком сильно, чтобы не сломать латунный корпус.
32
Будьте осторожны! – Не давите на пробку слишком сильно, чтобы не сломать латунный корпус.

Вот и все, вилка “отсоединена”.

Давайте удалим внутренние части из тела.
3436
А вот шайбы, которые падают с оси при ее снятии.

На этой младшей модели “Водолея” всего четыре секции, поэтому мы снимаем и разбираем каждую секцию для проверки и очистки.
370440

Пункт 3: Очистка насоса.

Возьмите кусок толстой проволоки, например, от сварочного аппарата, сложите его пополам и согните по форме канала крыльчатки. Очистите каналы между лезвиями, как для плунжера.
3839
В зависимости от качества воды в данной местности образуются отложения, в моем случае ржавчина.

44

Мы очищаем каждую секцию механическим способом.

Затем можно нанести кислотную ванну.

4548
И сразу же щелочная ванна (пищевая сода), чтобы нейтрализовать кислоту.

4647
Протрите салфеткой.

03

Пункт 4: Насос в сборе.

Соберите в обратном порядке, не забудьте про шайбы.

50

Не перепутайте положение крыльчатки.

5152535455
Последний – это штекер.
56
Последний – это штекер.

Затем будьте очень осторожны, чтобы не сдвинуть ось наружу и не сломать опорные шайбы в середине, иначе вам придется разбирать все снова.
Установите стопорное кольцо и сожмите его плоскогубцами.

5758

Опустите плунжер на место, пока кольцо слегка не втянется в корпус.
5960
Затем нажмите еще раз, пока кольцо полностью не защелкнется в канавке.

Внимательно оцените работу, чтобы насос впоследствии не упал обратно в скважину.

Теперь можно окончательно все собрать или сначала заглянуть внутрь двигателя, чтобы посмотреть, сколько воды в масле.

Пункт 5: Проверка двигателя.

У этого образца глубокого проникновения при малейшем прикосновении отверткой к болтам, шляпки срываются сразу у половины из них, о причине произошедшего я могу только предположить, что они были кем-то чрезмерно затянуты или медь, из которой они сделаны (это наиболее вероятно!), плохого качества (горячее прессование порошка).

02

Оказывается, в любой момент двигатель мог разгрузиться и умереть, вылив в отверстие стакан масла.

21

То же самое произошло и с винтами сетчатого фильтра, насос был извлечен из скважины уже без одного из них.

Открыв крышку двигателя, на ней находится резиновый пузырек, который компенсирует изменения температуры и давления.
41
Внутри сразу видно, есть ли капли воды или нет, в моем случае капли свисают с корпуса и резиновой крышки.
42
Внутри сразу видно, есть ли капли воды или нет, в моем случае капли свисают с корпуса и резиновой крышки.

Процедите масло в чистую банку и оставьте настаиваться.
62

Это подходящее время для сушки двигателя, либо с помощью сушильной камеры, либо путем подачи управляемого напряжения на обмотки, вызывая контролируемый нагрев и испарение влаги. Затем замените сальник и соберите все в обратном порядке.

Пункт 6: Повторная сборка двигателя.

Снова залейте масло.
14
Не доливайте оставшуюся часть водой.
15
Не доливайте оставшуюся часть водой.

Установите крышку.
16
Смажьте новые болты герметиком, чтобы предотвратить ослабление.
61
Смажьте новые болты герметиком, чтобы предотвратить ослабление.

Пункт 7: Сборка глубинного колодца.

Подсоедините насос к двигателю и затяните четыре болта.
20
Выкрутите все ослабленные болты.
22
Выкрутите все ослабленные болты.

Установите на место решетку, новые болты и герметик.
23

Ремонт насоса “Водолей” своими руками: обзор типичных неисправностей и их устранение

Николай Федоренко

Насосы марки “Водолей” – это самое надежное оборудование, активно используемое в частных домах и коттеджах. Их большим преимуществом является простота конструкции: большинство поломок можно устранить, не прибегая к услугам сервисного центра. Однако не стоит браться за такое серьезное дело без теоретической подготовки. Не согласны с этим?

Мы готовы помочь тем, кто хочет отремонтировать водяной насос своими руками. Представленная нами статья в мельчайших подробностях знакомит с нюансами диагностики, с выявлением нарушений в работе, со способами восстановления технических возможностей.

Мы подробно описываем особенности конструкции насоса и принципы сборки и разборки устройства. Процесс ремонта продуман до мельчайших деталей. В качестве ценных информационных дополнений используются фотографии, диаграммы и видеоролики.

Типичная конструкция насоса Vodoley

Устройство центробежного насоса “Водолей” не очень сложное. Двигатель и насосная часть заключены в длинный узкий корпус из нержавеющей стали.

Приводной вал прикреплен к двигателю, который расположен в нижней части устройства. Компоненты насосной секции собираются последовательно: лопатки, приводные кольца и рабочие колеса.

Положение компонентов фиксируется зажимной крышкой с внутренним резьбовым соединением. Маслонаполненный однофазный двигатель содержит рабочее колесо, статор и два подшипника.

Насос оснащен надежным автоматическим контроллером для эффективного управления насосом. Байпасное устройство подключается к линии подачи, чтобы можно было регулировать работу насоса.

Насосное устройство

Минимальный диаметр скважины, в которой можно использовать Vodoley, должен быть не менее 120 мм. Глубина залегания водопровода может составлять от 1 до 20 метров.

Подключенный к насосу шланг диаметром 3/4 дюйма может подавать до 120 кубических метров воды в час. Клапан на выходном конце рабочего шланга регулирует давление воды в системе.

Наиболее распространенные причины неудач

“Водолеи” успешно используются не только в колодцах, но и в скважинах, естественных резервуарах и больших емкостях, которые соответствуют условиям эксплуатации, указанным производителем.

Насосы этого типа успешно подходят для перекачки воды, сильно загрязненной песком. К сожалению, неправильное использование приводит к частым поломкам.

Насос

К числу факторов, вызывающих неисправность, относятся:

  • Длительное использование с жидкостями, в которых уровень примесей составляет более половины от установленного производителем предела (не более 20 г/л);
  • Перекачивание горячих жидкостей (если температура среды выше 35 градусов);
  • Частые и сильные колебания напряжения в сети;
  • Дефектное крепление в месте прокладки электрического кабеля или в оболочке подводной части кабеля;
  • неисправности в способе подвески насоса;
  • потеря фильтра;
  • Неисправное заземление;
  • Неисправность реле давления, батареи и т.д.

Понятно, что на долговечность насоса влияют не только условия эксплуатации, но и состояние всей сантехнической системы дома.

Многих серьезных проблем можно избежать, если позаботиться о правильной установке насоса. Большое значение придается глубине погружения насоса. Если она превысит эту глубину, она будет постоянно перегружена и вскоре выйдет из строя.

Очень редко, но все же бывают ситуации, когда вода, в которую погружен насос, замерзает. Это очень опасно для устройства, поскольку вода при замерзании расширяется. В результате компоненты насоса могут быть повреждены.

Если устройство хранится при отрицательных температурах, необходимо тщательно удалить всю влагу.

Чтобы насос работал правильно, необходимо выбрать подходящую модель для вашей скважины. Подробнее о том, как выбрать насос для скважины, читайте в другой нашей статье.

Прежде всего, следует ориентироваться на дебит скважины. Этот показатель должен быть явно выше, чем производительность насоса.

Многие скважины подвержены заиливанию или засорению.

Обозначение насоса

В результате их расход значительно снижается. Если производительность насоса была точно подобрана в соответствии с дебитом в скважине, может возникнуть опасная ситуация.

Насос будет выкачивать воду из колодца быстрее, чем она поступает в него. Колодец опустеет, а оборудование высохнет. Это может привести к перегреву и полному выходу из строя двигателя оборудования.

Кабель насоса

Вторым важным фактором является номинальный напор, который насос должен обеспечить в системе водоснабжения. В различных модификациях Aquarius она может составлять 32 м и 63 м.

Номинальное значение учитывает транспортировку на горизонтальных участках и потери давления при прохождении воды по трубопроводу.

Правильно подобранный насос не будет подвергаться чрезмерным нагрузкам, поэтому он будет работать дольше и эффективнее.

Разборка, сборка и ремонт

Таким образом, насос выходит из строя, перестает качать или просто показывает внезапное снижение производительности. Первое, что необходимо сделать, это отключить его от электро- и водоснабжения и извлечь из скважины.

Может быть полезно знать, как извлечь насос из скважины, если он засорился.

Простая диагностика поможет вам выяснить, в какой части устройства возникла неисправность.

Разборка насоса

Для этого насос на короткое время подключается к сети и прослушивается. Если устройство гудит, вероятно, неисправен узел насоса. Это не самый сложный тип отказа. Однако абсолютная тишина устройства указывает на высокую вероятность проблем с электродвигателем. Если магнит сгорел, следует заменить весь двигатель.

Если поломка слишком серьезная, полезно знать, как заменить поврежденный насос на новый.

Следующим диагностическим шагом является проверка вала устройства. Его нужно просто вращать вручную. Если вал движется плавно, то в этой секции все в порядке.

Если же, напротив, для его поворота требуется заметное усилие или вообще нет движения, то, вероятно, устройство забито песком и нуждается в промывке.

Чтобы промыть насос, сделайте следующее:

  1. Снимите металлическую защитную сетку.
  2. Снимите кабельный канал (в моделях с большой секцией).
  3. Выкрутите четыре крепежных винта.
  4. Снимите двигатель.
  5. Снимите пластиковые разъемы.
  6. Осторожно поверните вал с помощью гаечного ключа 12 мм, удерживая головку насоса в неподвижном состоянии.
  7. После того как вал немного повернется, на откачиваемый участок из шланга подается струя воды.
  8. Продолжайте промывку, совмещая ее с осторожным вращением вала, пока вал не будет двигаться свободно.

Процесс промывки завершен, устройство собирается в обратном порядке и включается. Для обеспечения правильной сборки необходимо запомнить положение всех деталей во время разборки.

Насос также необходимо разбирать для проведения различных ремонтных работ. В сервисных центрах для этого используется специальный пресс, но в домашней мастерской вам придется приложить дополнительные усилия и воспользоваться подручными средствами, например, домкратом.

Еще до начала работы необходимо научиться правильно разбирать водолейский насос.

Разборка насоса

Выполните следующие действия:

  1. Извлеките насос из скважины.
  2. Отключите его от источника питания.
  3. Снимите соединение водопроводной трубы.
  4. Крепко возьмитесь за корпус насоса снизу и сверху.
  5. Поместите нижний край устройства на твердое основание, например, на стол или верстак.
  6. Извлеките стопорное кольцо из канавки с помощью подходящего инструмента, например, узкогубцев.
  7. Снимите роторы по одному.
  8. Снимите подшипниковый узел с крышкой, на которой он установлен.
  9. Проверьте все детали насоса на предмет износа и повреждений.
  10. Замените все поврежденные детали.
  11. Соберите устройство.

Затяните края корпуса насоса так, чтобы стопорное кольцо ослабло. После удаления этой части остальные шаги не потребуют чрезмерных усилий.

Чтобы не запутаться в последовательности сборки, лучше всего заранее предусмотреть место для снятых деталей. Они расположены по порядку, и поддерживается правильное положение изнашиваемых колец по отношению к “верху” и “низу”.

Рабочие колеса насосов

При повторной сборке необходимо обращать внимание не только на правильное положение контактных колец, но и на их положение по отношению к другим деталям.

После сборки всех компонентов рабочие колеса должны оставаться способными свободно вращаться. Загрязнение насоса посторонними частицами песка или ила может стать причиной еще одной неприятной поломки.

Если при включении устройства вал заклинило, а затем двигатель не запускается, возможно, перегорела обмотка статора. Устранить такую неисправность, т.е. перемотать двигатель в домашних условиях, непросто. Имеет смысл поручить эту операцию опытному специалисту.

Если обмотка в порядке, но двигатель по-прежнему не запускается, проблема может заключаться в конденсаторе или состоянии кабеля питания.

С конденсатором все относительно просто: извлеките неисправный компонент и замените его новым, исправным. Также проверьте места контакта между электрическим кабелем и двигателем, а также целостность самого кабеля.

Как отремонтировать насос Водолей своими руками

Иногда достаточно просто перепаять контакты. Если электрический кабель оборван, определите место обрыва и устраните неисправность. Место ремонта следует дополнительно защитить специальной термоусадочной муфтой.

Однако отремонтированный кабель в определенной степени остается “слабым звеном”. Возможно, стоит заменить поврежденный кабель на новый, прочный.

При разборке, ремонте и сборке рекомендуется держать двигатель в вертикальном положении во избежание утечки масла из двигателя.

Иногда проблемы с двигателем на насосах Aquarius связаны не с отсутствием напряжения в сети, а со скачком напряжения в сети. Для решения этой проблемы используйте автотрансформатор или стабилизатор напряжения и подключите его к электросети.

Эта мера может быть применена уже на этапе установки насоса, чтобы можно было предотвратить, а не устранять неисправности, вызванные плохим электроснабжением.

Как подключить насос

Резкое падение напряжения в сети может привести к заметному снижению производительности насоса. Как только напряжение в сети вернется в норму, насос будет работать на полную мощность.

Если это не так, то снижение расхода воды, скорее всего, вызвано не неисправностью насоса, а повреждением водопровода.

В этом случае демонтируйте насос и внимательно осмотрите трубу на предмет наличия трещин, а затем отремонтируйте их. Кроме того, следует проверить на наличие повреждений соединения трубы с патрубком насоса, переходником коллектора и т.д.

Снижение производительности насоса может также произойти при засорении отверстий фильтра.

Простая очистка и промывка фильтров обычно решает проблему. Если давление в системе не восстанавливается после очистки фильтров, ищите другие проблемы.

Возможно, вас заинтересует другая наша статья о производстве скважинного фильтра.

Частое срабатывание автоматических выключателей УЗО может указывать на проблемы с насосом.

Картина следующая: насос включается, работает короткое время, а затем автоматически выключается. Это признак того, что существует проблема со стабильностью сетевого напряжения или что устройство засорено песком и нуждается в промывке.

Регулярное техническое обслуживание насоса

Регулярное техническое обслуживание насоса Vodoley сведет к минимуму риск внезапных поломок. Для этого насос следует извлечь из скважины для осмотра. Насос следует поднимать и опускать осторожно, чтобы не повредить стенки корпуса и корпус насоса.

Это трудоемкая процедура, особенно если глубина большая, но, тем не менее, рекомендуется проводить диагностический осмотр насоса два раза в год.

Сначала проводится внешний визуальный осмотр корпуса насоса. Выявите все сколы, трещины, коррозию и другие повреждения.

Если пренебречь этим шагом, то при демонтаже насоса повреждения могут стать еще более серьезными. После выявления внешних повреждений примите меры по их устранению, например, очистите и обработайте проржавевшие участки специальным средством.

Проверка насоса

Затем снимите крышку моторного отсека. Убедитесь, что вал двигателя свободно перемещается. Если вращение затруднено, промойте устройство, как описано выше.

Во время диагностического осмотра также проверяется состояние подшипника и сальника на предмет износа. При необходимости они будут немедленно заменены.

Еще одной важной процедурой является замена смазки насоса. Используйте только смазочные материалы, рекомендованные производителем.

Если насос выходит из строя во время эксплуатации скважины, эти вещества могут выходить из обсадной трубы. Попадание в воду посторонних маслянистых загрязнений может значительно снизить ее качество.

Несколько хороших советов

В качестве смазки в насосах Aquarius используется вазелиновое масло высочайшего качества очистки.

Это соединение используется в фармакологии для производства мазей. Производитель скрывает название компании, поставляющей этот продукт.

Крышка двигателя насоса

В общей сложности в двигателе насоса “Водолей” находится около полулитра вазелинового масла. Но для восстановления смазки лучше обратиться к производителю, чтобы избежать загрязнения скважины техническими маслами. Авторизованные сервисные центры обычно выполняют эту услугу без проблем.

Если насос Vodoley будет использоваться в автоматизированной системе водоснабжения, необходимо установить обратный клапан. Устройство не поставляется с этим элементом, его необходимо приобрести отдельно.

Рекомендуется использовать клапан с латунным обратным клапаном. Эти устройства более устойчивы к износу и имеют более длительный срок службы.

Если насос будет использоваться только для полива, нет необходимости приобретать и устанавливать обратный клапан. Подача воды в шланг может быть прекращена. В этом случае насос будет работать всухую, устройство рассчитано на такие нагрузки.

Если конденсатор нуждается в замене, стоит рассмотреть следующую информацию. В насосах Aquarius используются блоки 14-80 мкФ, рассчитанные на работу при напряжении 400 В. Это биполярный сухой конденсатор, произведенный в Чехии, диэлектрик устройства – полипропилен.

В зависимости от модели или времени производства может быть установлен конденсатор производства TESLA, AEG, Gidra и т.д. Используются модели как с проволочными, так и с чешуйчатыми контактами.

Все это позволяет сделать вывод, что аналогичные модели любого производителя подходят для насосов Vodolei, если их спецификация соответствует определенным техническим требованиям.

Водопроводные трубы в автономной системе водоснабжения обычно имеют диаметр полдюйма или три четверти дюйма. Однако насос или труба, подключаемая к выходу насоса, должны быть не менее одного дюйма в диаметре.

Эти участки водопроводной трубы можно соединить с помощью переходника. При использовании труб меньшего диаметра возможно некоторое снижение производительности насоса.

Технические характеристики насоса

Некоторые любители пытались уменьшить производительность слишком мощного насоса, удаляя части рабочих колес. Это может привести к фатальным последствиям для устройства. Лучше всего с самого начала выбрать правильную мощность.

Выводы и полезное видео по теме

Процесс разборки, сборки и ремонта насоса Vodolei показан на видео ниже:

Процедуру осмотра и очистки устройства, которое находится в скважине уже 11 лет, можно посмотреть здесь:

Интересный опыт замены масла в моторе насоса “Водолей”:

Не разбирайте насос, предварительно не ознакомившись с его конструкцией и порядком эксплуатации. Это может привести к еще более серьезным поломкам, чем те, которые пытается устранить техник-любитель.

Осторожность, точные знания и здравый смысл обычно приводят к положительным результатам при ремонте этого надежного и эффективного устройства.

Знаете ли вы случаи выхода из строя насосов из первых рук? Или вы сами ремонтировали некоторые из них? Напишите об этом в комментариях к нашей статье. Многим владельцам Aquarius могут пригодиться ваши советы по устранению неисправностей.

Ремонт насоса Водолей своими руками шаг за шагом

Этот тип насоса поистине универсален – его можно использовать не только для подачи воды из скважин, но и из колодцев, открытых водоемов и накопительных резервуаров.


Однако часто бывает так, что несоблюдение условий и правил эксплуатации приводит к повреждению оборудования водоснабжения. К счастью, многие ремонтные работы можно выполнить без помощи профессионалов.

Наиболее распространенными причинами являются:

  • Длительное перекачивание воды, содержащей более 20 граммов примесей на литр жидкости.
  • Перекачивание горячей воды при температуре выше 35°C.
  • Частые колебания напряжения в сети.
  • Частые колебания напряжения питания, например, из-за утечек в корпусе насоса.
  • Отсутствие фильтра в скважине.
  • Перегрев двигателя из-за “сухого” режима работы.

Это может привести к выходу из строя “Водолея” или износу крыльчатки центробежного механизма подачи. Также вероятны проблемы с электрикой, вплоть до перегорания обмоток двигателя. Зимовка в замерзшем водоеме также очень опасна для насоса. Вода превращается в лед и значительно расширяется. В результате заполненные льдом пространства в насосе просто растрескаются.

Для диагностики неисправности прибор извлекается из скважины и подключается на несколько секунд. Если насос гудит, то, скорее всего, неисправен механический податчик воды. Тихий двигатель уже указывает на проблему с электрикой. Вы можете попробовать повернуть вал вручную. Если он вращается плавно, значит, с ним все в порядке. Если для поворота вала приходится прикладывать усилие, возможно, внутри насоса находится песок.

Конструкция, принцип работы и применение насоса Водолей-3.

Насос Aquarius 3 – это вибрационный насос. Гидравлическая камера представляет собой закрытое трубчатое пространство с всасывающим клапаном. Благодаря вибрации, создаваемой специальным устройством, камера попеременно наполняется и вода вытекает в выпускную трубу.

alt=”Ремонт насоса Водолей своими руками видео” />.

  • тип – центробежный, погружной;
  • производительность – 400 л/ч;
  • мощность – 265 В;
  • глубина погружения – 1-3 м;
  • вес – 4 кг.

Такое же устройство, “Водолей-3”, используется для перекачки чистой воды. Насос оснащен автоматической установкой Thermik. Стартер подключен к блоку автоматики. Выходной патрубок оснащен регулирующим клапаном – расход и высота регулируются.

Причины неудач

Распространенной причиной неисправности погружного насоса является магнитная поломка устройства. В этом случае невозможно выполнить ремонт вручную. Найти правильный соленоид и отрегулировать его без специального оборудования невозможно. Если причиной поломки является магнит, лучше всего немедленно вернуть устройство в мастерскую по ремонту насосов.

Строительство погружного насоса Vodolei

Водолейский скважинный насос

Другой распространенной проблемой насосного оборудования Vodolei является выход из строя электродвигателя оборудования. В результате работы с абразивными жидкостями повреждается обмотка двигателя. Это может привести к контакту с металлическим корпусом, что может вызвать короткое замыкание и выход двигателя из строя. В этой ситуации корпус повреждается. Коррозия нержавеющей стали ускоряется под действием электрического тока и вызывает коррозию в местах контакта.

При длительной нагрузке на узел могут выйти из строя детали подшипника или поршневого штока. В этом случае насос все равно включится, но вода перекачиваться не будет. Если причиной является дефект подшипникового узла, возможно самостоятельное устранение. Если шток сломан, его можно отремонтировать только путем подбора подходящей детали от другого насоса.

Неправильный монтаж приводит к повреждению электрического кабеля и обмотки якоря. В этом случае насос не включится. Проверяется подключение к сети, после чего поэтапно проводится визуальный осмотр проводки и якоря.

Сильные вибрации во время работы являются следствием неисправного антивибрационного уплотнения (кампуса). Ремонт вибрационного электронасоса в этом случае возможен только путем замены шайбы на другой насос Vodoley.

Как мне самому разобрать насос Vodoley?

Для того чтобы определить точную причину поломки оборудования, необходимо разобрать и осмотреть его. Перед демонтажем насоса Aquarius убедитесь, что он отключен от электросети. Чтобы демонтировать насос Aquarius, выполните следующие действия:

  • Сначала отсоедините подающий шланг от порта насоса.
  • Закрепите корпус устройства в тисках с прокладкой. Это необходимо для того, чтобы избежать деформации корпуса насоса.
  • Осторожно открутите крышку против часовой стрелки с помощью газового ключа.
  • Стопорное кольцо вынимается из паза вала с помощью тонкогубцев, затем поочередно снимаются роторные колеса.
  • Затем снимается подшипник и упорный колпачок.
  • При необходимости электродвигатель также может быть извлечен из корпуса.

Самое главное при разборке устройства – не перепутать порядок расположения отдельных частей. С этой целью рекомендуется укладывать их по отдельности, чтобы облегчить сборку насоса.

Ремонт насоса Водолей 3 своими руками

Ремонт насоса Водолей 3 своими руками

Несмотря на все свои положительные качества, погружные вибрационные насосы не самые надежные и часто ломаются по разным причинам.

Причиной могут быть проблемы с магнитом или обмоткой, поломка стержня, поломка клапана, обрыв или короткое замыкание. Существует довольно много простых неисправностей, которые не кажутся слишком сложными для устранения.

Однако после ремонта насос может качать очень плохо или даже совсем перестать качать. Поэтому очень важно правильно собрать и отрегулировать насос.

Для того чтобы понять, как правильно установить и собрать насос, важно хорошо понимать устройство и принцип работы насоса, а также некоторые важные моменты для его правильной регулировки, которые мы сегодня обсудим…

Конструкция и принцип работы погружного насоса

Для того чтобы правильно диагностировать неисправности насоса и затем иметь возможность самостоятельно их устранить, необходимо сначала ознакомиться с принципом работы и внутренней конструкцией устройства. Это особенно важно для начинающих пользователей, которые столкнулись с такой проблемой, как поломка вибрационного насоса, и не имеют представления о том, как его отремонтировать.

Мы подробно обсудим эти вопросы, используя наглядную схему.

Работа погружного насоса основана на преобразовании переменного тока в механические колебания якоря и поршня, которые перемещают воду.

Вибрации поршня выталкивают воду из гидравлической камеры (пространство между поршнем и клапаном) в выпускное отверстие.

Основными компонентами насоса являются корпус насоса, соленоид и вибратор.

Электромагнит состоит из сердечника и двух катушек, намотанных медной проволокой. Попадая внутрь корпуса насоса, он заключен в массу, которая служит не только для фиксации магнитной системы в корпусе, но и в качестве изоляционного и теплоотводящего материала.

Вибратор состоит из якоря, стержня и демпфера. Шток запрессован в арматуру, на штоке установлен амортизатор в виде резиновой диафрагмы, конструкция которой определяет определенные параметры насоса.

Резиновая мембрана, защищенная упором, отделяет гидравлическую камеру от электронасоса, а также служит опорой для штока поршня, определяя его направление. В верхней части штока находится резиновый поршень.

В корпусе насоса имеется резиновый клапан, который закрывает выход воды, но позволяет воде свободно сливаться, если в насосе нет давления.

Очень полезные советы

В качестве смазки в насосах Vodoley используется высокоочищенное вазелиновое масло.

Это соединение используется в фармакологии для изготовления мазей. Производитель скрывает название компании, поставляющей данный продукт.

В общей сложности в двигателе насоса “Водолей” находится около полулитра вазелинового масла. Но для восстановления смазки лучше обратиться к производителю, чтобы избежать загрязнения скважины техническими маслами. Авторизованные сервисные центры обычно выполняют эту услугу без проблем.

Если насос Vodolei будет использоваться в системе автоматического водоснабжения, необходимо установить обратный клапан. Блок не входит в комплект поставки данного изделия и должен приобретаться отдельно.

Рекомендуется предпочесть клапан из латуни. Эти устройства более устойчивы к износу и имеют более длительный срок службы.

Если насос будет использоваться только для полива, нет необходимости приобретать и устанавливать обратный клапан. Поток воды в шланге может быть перекрыт. В этом случае насос будет работать всухую, устройство рассчитано на такие нагрузки.

Если конденсатор нуждается в замене, стоит рассмотреть следующую информацию. В насосах Aquarius используются блоки 14-80 мкФ, рассчитанные на работу при напряжении 400 В. Это биполярный сухой конденсатор, произведенный в Чехии, диэлектрик устройства – полипропилен.

В зависимости от модели или времени производства, насос может иметь конденсатор производства TESLA, AEG, Gidra и т.д. Использовались как проводные, так и лепестковые модели.

Поэтому можно сделать вывод, что аналогичные модели любого производителя подходят для насосов Vodoley при условии, что они соответствуют определенным спецификациям.

Водопроводные трубы в автономных системах водоснабжения обычно используются либо полдюйма, либо три четверти дюйма. Однако насос или труба, подключаемая к выходу насоса, должны быть не менее одного дюйма в диаметре.

Эти участки водопроводной трубы можно соединить с помощью переходника. При использовании труб меньшего диаметра может наблюдаться некоторое снижение производительности насоса.


Эта диаграмма иллюстрирует характеристики различных моделей насосов для выгребных ям Vodoley. Эта информация поможет вам выбрать подходящий насос для вашей конкретной ситуации

Некоторые любители пытались уменьшить производительность слишком мощного насоса, удаляя части рабочих колес. Это может быть смертельно опасно для оборудования. Лучше всего с самого начала выбрать правильную мощность.

Ассортимент насосов “Водолей”

Завод “Промэлектро” производит и поставляет на рынок 2 типа насосов Vodoley – BCPEU и BCPE. Разница между ними заключается в диаметре обсадной трубы, BCPEU – 95 мм, BCPE – 105 мм. Это следует учитывать при выборе оборудования, так как минимальный зазор между корпусом насоса и стенкой отверстия должен быть не менее 5 мм.

По заверениям производителя, фактический срок службы насосов составляет 6000 моточасов, что примерно соответствует 6 годам эксплуатации. Оборудование не требует обслуживания в процессе эксплуатации.

Популярные модели насосов Vodolei включают:

  • Водолей БЦПЭ 0,32-25U;
  • Водолей БЦПЭ 1.2-40U;
  • Водолей БЦПЭ 0,5-63U.


Водолей БЦПЭ 1.2-40U

Модель BCPE 0.32-25U – самый доступный насос из всех, его цена составляет всего 8 тонн. Это устройство предназначено для колодцев и борозд с небольшим дебетом, его расход составляет 1,2 м3/ч, высота подъема – 25 м.

БЦПЭ 1.2-40У продается по цене 13 тысяч рублей. Эта модель ориентирована на перекачку больших объемов воды, она может использоваться для ирригации или подачи воды нескольким потребителям одновременно. Расход составляет 4,3 м3/ч, а напор – 40 метров.

Модель BCPEU 0,5-63U в узком корпусе предназначена для установки в скважинах диаметром 100-110 мм. Это одна из самых мощных (63 м, расход – 1,8 м3/ч) версий насоса Vodoley, которая идеально подходит для организации автоматических систем водоснабжения под давлением. Цена – 14,5 тыс. злотых.

Особенности демонтажа


Как демонтировать насос Водолей, инструкция

Разборка насоса Vodoley производится в тех случаях, когда необходимо проверить состояние всех деталей и узлов.

Насосы могут быть частично или полностью демонтированы:

  • При частичном демонтаже насосное устройство отсоединяется от электродвигателя.
  • Полная разборка предполагает демонтаж либо двигателя, либо насоса, либо обеих частей одновременно.
  • После отсоединения двигателя от насоса снимается задняя крышка двигателя.
  • Следующим шагом будет снятие крыльчатки со статора.
  • Затем необходимо снять уплотнение вала с вала ротора, который находится под ротором.
  • Следующий шаг – ослабление ротора с подшипником.
  • Следующим шагом будет снятие подшипника.

Самостоятельный ремонт насосного агрегата Vodoley

Демонтаж насоса

При возникновении сложных проблем с насосами возникает вопрос о том, как отремонтировать насос. Однако в этом случае лучше всего обратиться в сервисный центр. Однако в случае незначительных повреждений вы можете выполнить ремонтные работы и самостоятельно.

  1. Извлеките прибор из скважины и отсоедините его от источника питания.
  2. Сожмите корпус насоса сверху и снизу с большой силой, упирая его в нижний край устройства.
  3. С помощью узкогубцев снимите стопорное кольцо. Он расположен в пазу. Сжатие корпуса насоса ослабляет стопорное кольцо.
  4. По очереди снимите все рабочие колеса устройства.
  5. Снимите упорную крышку, на которой расположен узел подшипника.
  6. При необходимости замените поврежденные детали.
  7. Соберите все детали в обратном порядке и убедитесь, что роторы вращаются свободно.

Двигатель насоса

Следует сразу отметить, что полная разборка и сборка генераторной установки “Водолей” в домашних условиях требует значительных усилий. В специализированных сервисных центрах демонтаж компонентов осуществляется с помощью пресса.

Насосно-двигательные агрегаты Vodolei надежны, эффективны и могут работать длительное время без перерыва. Соблюдение требуемых условий эксплуатации, регулярное плановое техническое обслуживание насосных агрегатов обеспечат длительный срок службы. Регулярно очищая насос Vodoley, вы можете избежать возникновения более серьезных проблем с оборудованием.

Погружные скважинные насосы Vodolei – технические характеристики

Погружные насосы “Водолей”, предназначенные для водоснабжения сельских домов, имеют следующие эксплуатационные и технические параметры:

  • Однофазное напряжение питания 220 В. Во всех моделях блок поддерживает эффективность в диапазоне от 198 до 242 В.
  • Насосы предназначены для перекачки чистой воды с температурой не более 35°C, соленостью не более 1500 г/м3.
  • Номинальный объем подачи составляет от 1,2 до 5,8 м3/ч в зависимости от модели.
  • Номинальная мощность двигателя различных марок варьируется от 440 Вт до 2820 Вт.
  • Глубина погружения насоса составляет до 10 метров.
  • Насосы имеют номинальный напор от 14 до 140 метров.
  • Наружный диаметр насоса составляет 96 мм, модели BPCE предназначены для скважин более 120 мм, модели BPCEU – для скважин более 100 мм.

Полипропиленовые трубы: распространенные ошибки и практические советы по монтажу


Что такое кавитация?

Кавитация – это процесс, при котором в маслянистой жидкости появляются пузырьки воздуха, а затем схлопываются. Это сопровождается необычным шумом, вибрацией или гидравлическим ударом. Он вызывается падением давления жидкости, которое может быть вызвано увеличением скорости или прохождением акустической волны высокой интенсивности в течение полупериода разрежения.


Кавитационные процессы в насосах происходят постепенно:

  • Между крыльчаткой и корпусом образуется зазор, через который поступает жидкость.
  • Когда давление увеличивается во время перекачки, этот зазор приводит к более легкому вытеканию жидкости. Это происходит из-за разницы давления между камерами всасывания и нагнетания.
  • Высокая скорость жидкости способствует возникновению кавитации. Рабочее колесо, корпус насоса постепенно разрушаются.

Существует несколько советов о том, как избежать кавитации:

  • Переместите устройство ближе к источнику;
  • Увеличьте диаметр всасывающего шланга;
  • Замена всасывающей трубы на более гладкий материал, что уменьшит сопротивление в зоне всасывания;
  • Уменьшение количества изгибов во всасывающей трубе;
  • Увеличение радиуса всех торговых точек.

Все эти меры направлены на создание таких условий, при которых на выходе образуется меньше воды, чем на входе. При соблюдении определенных условий можно продлить срок службы насосного оборудования и обеспечить постоянный напор перекачиваемой жидкости.

Проверка питающей линии

Первоначальная диагностика включает в себя извлечение насоса из скважины и его кратковременную работу всухую с проверкой частоты вращения вала.

При этом следует обратить внимание на характер шума двигателя: он не должен испытывать дополнительной нагрузки, треск, шелест или неравномерный шум категорически недопустимы.

Обратите внимание, что проверку насоса следует проводить без повторного подключения к сети. Длина и сечение кабеля должны быть такими же, как при ежедневной эксплуатации.

Это связано с тем, что падение напряжения на линии питания более чем на 30-50 метров может быть очень значительным, и нельзя исключить провалы, повреждения изоляции и неисправности в системе безопасного запуска.

Аквапомпа ручной работы - видео по ремонту

Сначала отсоедините один из питающих проводов от клеммной колодки насоса и измерьте напряжение – оно не должно быть ниже допустимых значений. Если падение напряжения слишком велико, замените кабель на более качественный или большего сечения. Также при полностью отключенном кабеле измерьте сопротивление между проводниками и каждым в отдельности. В первом случае мультиметр не дает показаний ни в одном из диапазонов, обратная ситуация свидетельствует о пробое в изоляции, что характерно для марок ПВС, изолированных вспененным ПВХ. Значение сопротивления самих проводов лучше прояснит проблему падения напряжения и поможет исключить влияние переходных сопротивлений на клеммах.

Ремонт насоса Aquoli своими руками видео

Также не забудьте проверить, не вышел ли из строя автоматический выключатель. Он должен быть тщательно подобран для насоса, чтобы при малейшей перегрузке питание отключалось без повреждения части двигателя. Рекомендуется использовать автоматические выключатели с характеристикой отключения “A”; номинальное значение выбирается и регулируется в зависимости от производительности насоса, а также напряжения питания и длины линии.

Как чистить и выполнять мелкий ремонт

Если водолейский насос плохо качает, необходим внеплановый ремонт.

Особенностью водолейного агрегата является то, что внутри него вообще нет фильтров, что делает его подверженным засорению рабочих узлов. Если засорение не повлияло на работоспособность важных деталей, насос можно отремонтировать вручную (см. Ремонт погружных насосов: как сделать это правильно). Процедура очистки устройства выполняется следующим образом:

Насос отключен от источника. Металлическая защитная сетка снимается с устройства. Это можно исправить различными способами. В старых насосах экран крепится двумя винтами. В более современных моделях экран крепится с помощью зажима, который можно поддеть и снять плоской отверткой. В моделях с большим поперечным сечением дополнительно убирается кабельный канал в виде металлического желоба. Электродвигатель устройства демонтирован

Обычно он крепится четырьмя винтами 10 мм. Снимите пластиковые втулки, используемые для передачи вращения вала двигателя на роторы. Поместите все детали на чистую, ровную поверхность. Используя гаечный ключ на 12 мм, осторожно поверните вал ротора, придерживая рукой верхнюю часть машины. После небольшого вращения вала из шланга на рабочие части направляется струя воды, которая промывает водные камни, и песок извлекается из машины. При вращении валика продолжается промывка рабочих частей водой. Если вал промыт и хорошо вращается, можно собирать устройство.

Как самостоятельно отремонтировать насос Vodolei

Процедура выполняется следующим образом:

  • Устройство отключается от источника и отсоединяется от источника питания.
  • Плотно сожмите корпус насоса сверху и снизу, убедившись, что нижний край насоса вдавлен на место.
  • Снимите стопорное кольцо, расположенное в канавке. Необходимо сжать корпус устройства, чтобы ослабить зажим стопорного кольца.
  • Постепенно извлеките все рабочие колеса из устройства.
  • Снимается упорная крышка, в которой находится подшипниковый узел.
  • При необходимости поврежденные детали можно заменить запасными частями для насоса Aquarium.
  • Все части насоса собираются в обратном порядке, проверяя вращение рабочих колес, они должны быть свободными.

Ремонт насоса Vodolei – сделать самому или доверить ремонт профессионалам

Ремонт насоса Aquoli 3 своими руками

Насосы Vodolei считаются одними из самых надежных устройств для перекачки воды и очень популярны среди садоводов и домовладельцев.

Они популярны благодаря простоте своего механизма и конструкции. Вы можете отремонтировать их самостоятельно, не прибегая к помощи профессионалов.

Если вы сомневаетесь в своих силах или вам не хватает минимальных знаний и навыков, лучше всего обратиться за помощью к профессионалам.

Наиболее распространенные причины неудач “Водолея”

Очень часто эти устройства загрязняются, и из-за этого происходят сбои. Они также могут быть вызваны неисправностями в насосе “Водолей”:

  • Частый контакт с водой, качество которой оставляет желать лучшего.
  • Частый контакт с горячей жидкостью.
  • Негерметичное крепление корпуса.
  • Отсутствие уборочного оборудования.
  • Неправильная установка устройства.

Иногда вода, в которую погружен насос, замерзает из-за мороза, что очень негативно сказывается на работе устройства.

При возникновении неисправности его следует разобрать и, по возможности, отремонтировать.

В первую очередь необходимо провести осмотр, чтобы определить, в какой части насоса возникла проблема. Следует включить прибор и прислушаться к шуму. Если насос издает шум, отремонтируйте деталь, непосредственно отвечающую за откачку воды. Если звук отсутствует, двигатель может быть неисправен.

Обязательно проверьте вал насоса. Если он вращается плавно, то проблемы нет.

Для этого промойте насос:

  • снимите сетчатый фильтр, который служит защитой;
  • Снимите кабельный канал;
  • открутите монтажные клапаны;
  • демонтируйте двигатель;
  • снимите пластиковые фитинги;
  • Вращая вал, медленно залейте воду из шланга в устройство.

Промывайте до тех пор, пока вал не будет вращаться свободно.

Помните! Обратите внимание на правильное расположение и последовательность деталей, это пригодится при сборке.

Если вам необходимо разобрать насос Aquarius для ремонта, вам понадобится подъемный домкрат.

При демонтаже насоса Vodoley вам потребуется:

  • извлечь оборудование из скважины;
  • Отключите от электросети;
  • Надавите на основание насоса (сверху и снизу);
  • Создайте опору, например, таблицу;
  • Извлеките стопорное кольцо из канавки с помощью подходящего инструмента;
  • Снимите колеса, которые еще функционируют, соблюдая следующую последовательность;
  • проверять и диагностировать все атрибуты оборудования;
  • Замените старые изношенные детали на новые;
  • снова соберите насос.

Благодаря этому разборка насоса Aquarius не требует вмешательства мастеров.

Причины выхода из строя и основные неисправности насосов Aquarius

Основные причины отказов в основном заключаются в неправильной эксплуатации. Некоторые владельцы могут просто не уследить, и воздухозаборник пересохнет, что может привести к тому, что он просто перестанет включаться. Крыльчатка также может засориться песком.

Другая причина – падение уровня воды. Просто переместите насос так, чтобы он был полностью погружен в воду.

Иногда причиной является неисправность в сети или повреждение кабеля питания. Предохранители также могут перегореть – в этом случае просто замените их на новые. Поврежденный кабель также следует заменить.

Как начинается ремонт насосов Водолей

Как и ремонт любой бытовой техники, ремонт насоса Водолей начинается с диагностики, разборки, а затем устранения причины.

Хотя эти устройства считаются очень надежными, они также подвержены повреждениям. Неправильное использование приводит к поломке крыльчатки, выходу из строя двигателя и поломке устройства, отвечающего за откачку воды.

Проведение времени в замерзшем колодце или скважине представляет огромный риск для насоса, что может привести к выбрасыванию устройства.

Факторы, негативно влияющие на функционирование подразделения:

  • Сухая работа, что влияет на быстрый износ деталей оборудования;
  • Плохое качество воды, песок и ржавчина в воде
  • нарушения в сети электроснабжения;
  • ошибки, допущенные при подключении устройства к источнику питания.

Если заземление не обеспечено, это также негативно сказывается на работе агрегата, поэтому потребуется ремонт насоса.

В этом материале вы подробно рассмотрите процесс поиска и устранения неисправностей насоса Aquarius.

Как самостоятельно демонтировать погружной насос

Необходимые инструменты – отвертка и домкрат.

Открутите крепежные винты и снимите основание насоса. Удалите сетку. Затем отсоедините пластиковый разъем. Для более детального демонтажа требуется домкрат.

Поместите основание приспособления на домкрат и начните постепенно сжимать его.

Материал познакомит вас с особенностями разборки и ремонта насосов.

Каковы особенности и принципы сборки и работы насоса vodleys?

Этот насос отличается надежностью, долговечностью и износостойкостью. Устройство энергоэффективно, практически бесшумно и может быть отремонтировано самостоятельно.

Для установки устройства в электросеть необходимо:

  • гидравлический бак (необходимую емкость следует выбирать исходя из количества потребляемой воды);
  • заголовок;
  • труба, соединяющая насос с резервуаром;
  • шнур и веревка.

Следите за утечками, они должны быть в водопроводе. Насос осторожно опускается в скважину с помощью каната. Обратный клапан является обязательной частью установки.

Чтобы он прослужил как можно дольше, необходимо проводить ежегодную профилактическую проверку. Избегайте сухого хода при работающем насосе, так как это приведет к повреждению самого устройства и его атрибутов.

Ремонт насоса Vodoley 3

Насосы “Водолей” производятся компанией “Промэлектро – Харьков”. При обнаружении повреждений оборудование должно быть демонтировано и отремонтировано. Проводить диагностику оборудования, шлангов, фитингов. Включите устройство, проверьте, есть ли звук и каков его характер. При необходимости разберите устройство и замените поврежденные детали.

Когда вы вернете все на место, все должно быть строго по порядку.

Для получения дополнительной информации о ремонте насоса Aquarius 3 смотрите видеоролик

Ремонт осушительного насоса bcpd

Если вы заметили, что насос перестал работать, проведите осмотр и ремонт устройства.

Неудачи могут включать:

  • поврежден кабель питания;
  • Напор воды слабый;
  • двигатель, который является сердцем устройства, сломан;
  • Заглушки выбиваются при запуске водонасосной установки.

Обратите внимание на панель автоматики, она должна работать.

Ремонт скважинного блока bcpE

Если повреждение незначительное, вы можете отремонтировать устройство самостоятельно. Если двигатель уже затронут, лучше поручить ремонт специалисту. Устройство отказывается запускаться? Проведите осмотр.

  • Отключите устройство от источника питания;
  • Снимите устройство;
  • Снимите систему очистки;
  • Снимите насос и промойте его.

Затем хорошо просушите его, протрите, соберите обратно и попробуйте запустить. Если он по-прежнему не запускается, обратитесь за помощью к специалисту.

Типичная схема насоса Водолея

“Водолей” очень прост в своей конструкции. Длинное основание, на котором располагается двигатель и агрегат, обеспечивая перекачку воды из источника. Двигатель содержит рабочее колесо, а также роторы, приводные кольца и лопасти.

Как устранить основные неисправности погружного насоса?

В настоящее время существует ряд неисправностей в насосах Vodolei.

  • Насос может не подавать признаков жизни. Это может быть вызвано повреждением кабеля питания или перегоранием предохранителей. В этом случае немедленно замените кабель и предохранители. Убедитесь, что устройство не работает всухую.
  • Насос вообще не качает воду. Убедитесь, что запорный клапан не заблокирован. Другой причиной может быть снижение уровня воды, в этом случае устройство следует просто переставить в другое место. Замените фильтр. Песок и абразивные частицы, к сожалению, часто присутствуют в воде, и если бы не фильтр, устройство подлежало бы частой замене.
  • Устройство включается и выключается. Если у вас есть бак для воды, проверьте давление в нем. Также обратите внимание на грушу, она должна быть целой и герметичной, замените ее, если она повреждена.

Демонтируйте насос, проверьте и отремонтируйте его в соответствии с видеоинструкциями.

Замена и ремонт поврежденных деталей

Вы разобрали устройство, промыли его, очистили и обнаружили изношенные детали. Их необходимо заменить новыми деталями.

Сертифицированный сервисный центр “Водолей

Более десяти лет офис обслуживает клиентов и распространяет продукцию компании “Водолей”, производителем которой является харьковский завод “Промэлектро – Харьков”, основанный в 1995 году. В нашем сервисе мы продаем только оригинальную продукцию, подделок нет и быть не может, так как мы имеем все необходимые лицензии и сертификаты.

Наш сервис также выполняет профессиональную диагностику и ремонт, если вы не уверены в своих силах или не имеете опыта.

Наша служба может грамотно и квалифицированно выполнить монтаж оборудования в источнике, будь то скважина или насос.

Промэлектро – Харьков является производителем насосов Vodolei на протяжении многих лет. В дополнение к основному продукту вы можете приобрести все детали, необходимые для качественного ремонта насоса. Крышки, винты, клапаны, крыльчатки, пластиковые соединители и так далее. Выбор огромен и разнообразен. Вы будете приятно удивлены качеством и ценой продукции.

С первого взгляда

Как видите, насосы Aquarius весьма популярны, поскольку они надежны, широко доступны и просты в использовании. На самом деле, все настолько просто, что ремонт насоса Aquarius можно выполнить своими руками. Если вы будете соблюдать все стандарты использования оборудования и бережно обращаться с прибором, то вероятность того, что вам понадобится ремонт, будет гораздо меньше.

Регулярное техническое обслуживание насоса

Регулярное техническое обслуживание вашего насоса Vodoley сведет к минимуму риск внезапной поломки. Это можно сделать, вынув насос из скважины для осмотра. Поднимать и опускать насос следует осторожно, чтобы не повредить стенки корпуса и корпус насоса.

Это трудоемкая процедура, особенно если глубина погружения велика, но, тем не менее, рекомендуется проверять насос два раза в год.

Сначала проводится внешний визуальный осмотр корпуса насоса. Выявляются возможные сколы, трещины, коррозия и другие повреждения.

Если пренебречь этим мероприятием, то при демонтаже насоса повреждения могут стать еще более серьезными. Если обнаружены внешние повреждения, необходимо принять меры по их устранению, например, очистить и обработать проржавевшие участки антикоррозийным средством.

Затем снимите крышку моторного отсека. Убедитесь, что вал двигателя свободно перемещается. Если вращение затруднено, промойте устройство, как описано выше.

Во время диагностического осмотра подшипник и сальник также проверяются на износ. При необходимости они будут немедленно заменены.

Еще одной важной процедурой является замена смазки в насосе. Следует использовать только смазочные материалы, рекомендованные производителем.

Если насос выходит из строя во время эксплуатации скважины, эти вещества могут выходить из обсадной трубы. Если в воду попадают загрязняющие вещества из чужого масла, качество воды может значительно ухудшиться.

Технические особенности

Насосы этой марки делятся на два основных типа:

  • центробежный;
  • колеблющийся.

Все модели имеют цилиндрический корпус из нержавеющей стали. Внутри находятся две рабочие камеры – камера насоса и камера двигателя. Двигатель всегда находится сверху – насос опускается в скважину в вертикальном положении, и вода забирается через нижний фильтр.

Агрегаты, работающие по центробежному принципу

Эти устройства имеют рабочее колесо в камере насоса, которое крепится к валу двигателя через резиновое уплотнение между камерами. Включение двигателя создает центробежную силу, которая толкает воду в трубу. Установка оснащена дистанционной автоматикой и пультом управления от немецкого производителя. Центробежные модели отличаются очень компактными размерами.

Средний диаметр насосов составляет 10,5 сантиметров.

  • Производительность насоса составляет до 12 кубических метров воды в час;
  • глубина использования – до 20 метров.
  • доступная цена;
  • надежный;;
  • простота обслуживания;
  • Достаточная мощность без эжектора;
  • длительный срок службы.

Для проведения профилактического обслуживания устройство должно быть извлечено из скважины.

Оборудование, работающее по принципу вибрации

Эти установки также имеют вертикальные смесительные камеры. Однако внутренняя планировка более простая. Камеры корпуса разделены гибкой перегородкой. Двигатель расположен в верхней части. Вода проходит через фильтр нижнего корпуса. В камеру двигателя помещается электрический магнит, который приводит в колебание арматуру и поршень в насосной камере. Колебания проталкивают воду в трубы так, что она равномерно движется вверх. Минимальный диаметр насосов составляет 8,5 сантиметров – это не проблема для узких скважин шириной до 10 сантиметров. Альтернативой этому блоку может быть – .

  • Производительность – 0,4 кубических метра в час;
  • Глубина использования – до 5 метров;
  • Максимальная высота подъема – 60 метров, включая длину водопроводной трубы.
  • низкие затраты;
  • простота установки и обслуживания;
  • низкое энергопотребление;
  • длительный срок службы;
  • надежность;
  • компактный и легкий.

не может использоваться на большой глубине.

Как рассчитать потребление воды?

Чтобы рассчитать потребление воды, учитывайте следующие факторы:

  • Количество постоянно проживающих в доме.
  • Количество точек водоснабжения в жилище (туалет, умывальник, душ).
  • Количество внешних точек водоснабжения (теплицы, летняя кухня, гараж).

Среднесуточное потребление воды.

Затем сложите потребление всех потребителей, необходимых одновременно. Вы можете умножить общую сумму на коэффициент 0,6-0,8 или воспользоваться статистической таблицей для получения более точного результата. Возникающий поток воды должен покрываться производительностью насоса.

Ремонт насоса “Водолей” своими руками

Ремонт насоса “Водолей” своими руками начинается с правильного порядка разборки конструкции. Во избежание повреждений рекомендуется регулярно чистить и осматривать насос.

Ассортимент моделей насосов “Водолей”.

Завод “Промэлектро” производит и поставляет на рынок 2 типа насосов Vodoley – BCPEU и BCPE. Разница между ними заключается в диаметре обсадной трубы, BCPEU составляет 95 мм, а BCPE – 105 мм. Это необходимо учитывать при выборе оборудования, так как минимальный зазор между корпусом насоса и стенкой отверстия должен быть не менее 5 мм.

По заверениям производителя, фактический срок службы насосов составляет 6000 моточасов, что соответствует примерно 6 годам эксплуатации. При этом устройства не требуют никакого обслуживания в процессе эксплуатации.

Популярные модели насосов Vodoley включают:

  • Водолей БЦПЭ 0,32-25U;
  • Водолей БЦПЭ 1.2-40U;
  • Водолей БЦПЭ 0,5-63U.


Водолей БЦПЭ 1.2-40U

Модель BCPE 0.32-25U Это самый доступный насос из всех продуктов, его цена составляет всего 8 тонн. Это устройство предназначено для колодцев и борозд с небольшим дебетом, его расход составляет 1,2 м3/ч, высота подъема – 25 м.

BCPE 1.2-40U продается по цене 13 т.р. Эта модель предназначена для перекачки большого количества воды и может использоваться для ирригации или для подачи воды нескольким потребителям одновременно. Расход составляет 4,3 м3/ч, а напор – 40 м.

BCPEU 0.5-63U. в узком корпусе предназначен для установки в отстойники диаметром 100-110 мм. Это одна из самых мощных (63 м, расход – 1,8 м3/ч) версий насоса Vodoley, которая идеально подходит для организации автоматических систем водоснабжения под давлением. Цена – 14,5 тыс. евро.

Строительство насосных установок “Водолей”.

Типичный представитель модельного ряда насосного оборудования Vodoley состоит из двух основных конструктивных частей:

  • электродвигатель, состоящий из крыльчатки с пускателем и шарикоподшипников, работающий в масле для уменьшения трения;
  • само насосное устройство – роторы с лопастями.

Насосная установка перекачивает воду с помощью центробежной силы. Электродвигатель приводит в движение вал рабочего колеса, на котором закреплены лопасти. Все компоненты размещены в корпусе. Когда на электродвигатель подается напряжение, крыльчатка начинает вращаться. Вода, попадая на лопасти, отбрасывается центробежной силой к периферии рабочего колеса и под давлением поступает в напорный патрубок насосного агрегата.


Конструкция насосов Водолей

Насосные агрегаты управляются автоматикой производства немецкой компании “Thermik”, что обеспечивает надежность их работы. Для управления работой насосных станций Vodoley во многих моделях предусмотрен выносной пульт, который соединяется гибким кабелем с блоком управления.

Некоторые модели также имеют возможность регулировать высоту подачи воды, что осуществляется поворотом специального клапана, расположенного в выходной части сопла.

Основные виды неисправностей насосов

Этот тип насоса действительно универсален – его можно использовать не только для подачи воды из скважин, но и из колодцев, открытых водоемов и накопительных резервуаров.


Однако часто случается, что несоблюдение условий и правил эксплуатации приводит к повреждению оборудования водоснабжения. К счастью, многие ремонтные работы можно выполнить без привлечения специалистов.

Наиболее распространенными причинами являются:

  • Длительное перекачивание воды, содержащей более 20 граммов примесей на литр жидкости.
  • Перекачивание горячей воды при температуре выше 35°C.
  • Частые колебания напряжения в сети.
  • Частые колебания напряжения питания, например, из-за утечек в корпусе насоса.
  • Отсутствие фильтра в скважине.
  • Перегрев двигателя из-за “сухого” режима работы.

Это может привести к выходу из строя или износу рабочих колес центробежного механизма подачи воды Vodolei. Также вероятны проблемы с электрикой, вплоть до перегорания обмотки двигателя. Зимовка в замерзшем резервуаре с водой также очень опасна для насоса. Вода превращается в лед и значительно расширяется. В результате заполненные льдом пространства в насосе просто лопнут.

Для диагностики неисправности прибор извлекается из скважины и подключается на несколько секунд. Если насос гудит, то, скорее всего, неисправен механический податчик воды. Тихий двигатель уже указывает на проблему с электрикой. Вы можете попробовать повернуть вал вручную. Если он вращается плавно, значит, с ним все в порядке. Если для поворота вала приходится прикладывать усилие, возможно, внутри насоса находится песок.

Причины поломки насоса Водолей

Несмотря на свою функциональность и производительность, насосы Vodoley отличаются простотой конструкции. Это позволяет отремонтировать 60% компонентов устройства.

Насос постоянно находится в воде. Это приводит к тому, что устройство работает под нагрузкой. Абразивы, осадок, слишком высокая температура воды и неправильные соединения – все это влияет на работу устройства. Однако, несмотря на негативное влияние, эти факторы приведут к постепенному износу механизма. Это позволяет обнаружить поломку на ранней стадии, что облегчает ремонт.


Засорение внутри погружного насоса

Ниже перечислены негативные последствия для работы и состояния погружного насоса:

  • работа устройства на холостом ходу без откачки воды;
  • Концентрация песка и других абразивных материалов в воде более 50%;
  • работа с жидкостями при температуре свыше 40 градусов Цельсия;
  • резкие и частые изменения напряжения в питающей сети;
  • Неправильное крепление концов кабеля в верхней части скважины; – Неправильное крепление концов кабеля в верхней части скважины;
  • Неправильное крепление кабеля устройства;
  • Неправильное подключение кабеля погружного электронасоса.

Факторами, которые могут привести к выходу насоса “Водолей” из строя и необходимости ремонта, являются частое извлечение устройства из скважины и отсутствие заземления. Отсутствие заземления приводит к проблемным поломкам, так как увеличивает скорость коррозии металлических частей. Кроме того, отсутствие фильтра на входном органе насоса приводит к повышенной нагрузке на устройство и, как следствие, к поломке.

Самостоятельная разборка и ревизия погружного насоса “Водолей”

Большинство семей, живущих в своих домах или на крышах, имеют глубокие колодцы для водоснабжения, где работает центробежный насос для глубоких колодцев. Со временем вы можете заметить, что иногда напор отсутствует, причин этому может быть несколько, одна из них – засорение, перерастание отложений, соли или ила внутри насоса. Поэтому насос следует разобрать и проверить самостоятельно.

Конструкция насосов разных производителей более или менее одинакова, мы разберем самый молодой “Водолей”, который работает в скважине уже более десяти лет.

  1. Отвертка, плоскогубцы, гаечный ключ 10 мм.
  2. Убедитесь, что у вас есть пресс или гидравлический домкрат.

Сначала необходимо открутить два винта в центре корпуса под плоскую отвертку, после чего можно снять сетку фильтра грубой очистки.



Четыре винта с ключом на 10 мм, расположенные по кругу, теперь доступны и их можно открутить.


Теперь погружной насос можно разделить на две половины – насос и двигатель.


Внутри мы видим две пластиковые муфты, которые можно легко снять.


Снимите муфту двигателя, и вы можете увидеть или не увидеть утечку смазки. Смазка указывает на то, что сальник изношен и должен быть заменен.


После снятия муфты с половины насоса вал рабочего колеса можно сразу же снять и установить обратно без полной разборки насоса, так как две упорные шайбы внутри будут ослаблены. Поэтому, если вы не планируете полностью разбирать насос, не трогайте ось, переверните корпус вверх ногами, он может выпасть сам.



Если вы решите приступить к разборке, вам обязательно понадобится пресс или самодельный гидравлический домкрат.


Поместите корпус насоса под пресс, на деревянные прокладки для дополнительной надежности, стопорным кольцом вверх.

Слегка надавите на стопорное кольцо плоскогубцами, пока штифты не сойдутся полностью. Затем вы начнете сжимать гнездо, и кольцо со штекером поднимется вверх, так что он выйдет.


Будьте осторожны! – Не давите на пробку слишком сильно, чтобы не сломать латунный корпус.


Вот и все, вилка “отсоединена”.

Давайте удалим внутренние части из тела.


А вот шайбы, которые падают с оси при ее снятии.

В этой младшей модели “Водолей” всего четыре секции, выньте и разберите каждую из них для осмотра и очистки.



Возьмите кусок жесткой тонкой проволоки, например, от сварочного полуавтомата, сложите его пополам, согните по форме канала ротора. Очистите каналы между лезвиями, как для плунжера.


В зависимости от качества воды будет происходить соответствующее накопление осадка, в моем случае это ржавчина.

Проведите механическую очистку каждой секции.


Затем можно применить кислотную ванну.


И сразу же щелочная ванна (пищевая сода), чтобы нейтрализовать кислоту.


Протрите все участки тряпкой.

Соберите в обратном порядке, не забудьте про шайбы.


Не смешивайте положения роторов.



Заглушка устанавливается на конце.

Затем будьте очень осторожны, чтобы не сдвинуть ось наружу и ослабить опорные шайбы в середине, иначе вам придется разбирать все снова.

Наденьте стопорное кольцо и сожмите плоскогубцами.


Опустите заглушку на место, пока кольцо слегка не погрузится в корпус.

Затем нажмите еще раз, пока кольцо полностью не защелкнется в канавке.

Внимательно оцените, как это произошло, чтобы впоследствии насос не упал в колодец.

Теперь вы можете собрать все окончательно или сначала заглянуть внутрь двигателя, чтобы посмотреть, сколько воды находится в масле.

У этого образца глубокого проникновения, при малейшем прикосновении отверткой к винтам, у половины из них шляпки сразу же отваливаются, о причине этого явления могу только предположить, что они были кем-то чрезмерно затянуты или медь, из которой они изготовлены (это наиболее вероятно!), плохого качества (горячее прессование порошка).

Оказывается, в любой момент двигатель мог разгрузиться и умереть, вылив стакан масла в отверстие.

То же самое произошло и с винтами сетчатого фильтра, насос был извлечен из скважины уже без одного из них.

Откройте крышку двигателя, на ней находится резиновый пузырек, который компенсирует изменения температуры и давления.

Внутри сразу видно, есть капли воды или нет, у меня капли свисают с корпуса и резины крышки.

Процедите масло в чистую банку и оставьте настаиваться.

Самое время просушить двигатель, для этого существует сушильная камера или можно подвергнуть обмотки регулируемому напряжению, что вызовет контролируемый нагрев и испарение влаги. После этого желательно заменить уплотнения и собрать все в обратном порядке.

Снова влейте масло.

Оставшуюся часть не следует доливать водой.

Новые болты смазываются герметиком, чтобы они не откручивались.


Подсоедините насос к двигателю и затяните четыре болта.

Удалите сломанные болты, если таковые имеются.

Установите решетку и новые болты с герметиком на место.

Ремонт скважинной машины BCPE

Прежде всего, следует уточнить, что самостоятельно можно устранить только незначительные повреждения.

Попытка ремонта мотора и других жизненно важных компонентов может привести к повреждению не только самого устройства, но и всей водопроводной системы.

Кроме того, возможно, что приобретенное на рынке устройство является похожей подделкой, в которой не соблюдены конструктивные особенности. Следовательно, самостоятельное вмешательство может только еще больше повредить устройство.

Основным признаком неисправности БЦПЭ является то, что насос не запускается. В этом случае необходимо разобрать насос Vodolei, очистить основные компоненты и, при необходимости, выполнить мелкий ремонт. Очистка производится в соответствии с алгоритмом:

  1. Отключите прибор от напряжения и исключите случайное подключение к сети. Отключите прибор от электросети.
  2. Снимите сетчатый фильтр, который крепится двумя винтами (в старых моделях), хомутом (в более поздних версиях). Используйте отвертку, чтобы снять его.
  3. Ослабьте винты на электродвигателе и отделите его от основания.
  4. Снимите пластиковые муфты, которые установлены на роторе и отвечают за передачу мощности.
  5. Все детали тщательно протираются, высушиваются, а затем укладываются на ровную поверхность.
  6. Проверяется свободное перемещение колеса на валу. Если вал жесткий, осторожно поверните его гаечным ключом, чтобы ослабить фиксатор.
  7. Все компоненты, начиная с вала, промываются под давлением водой из шланга. В результате такой промывки крыльчатка должна двигаться на валу более свободно. Если вал перемещается свободно, соберите устройство в обратном порядке.

После очистки и сборки устройства установите его в блок питания и подключите к сети. Если после очистки прибор по-прежнему не включается, необходимо снова разобрать прибор, диагностировать и устранить повреждения. В этом случае выполните следующие действия:

  1. Демонтаж погружного насоса из скважины и его осушение.
  2. Затем проверяется электрический кабель и кабельный ввод в моторный отсек. Малейшие трещины и повреждения изоляции требуют немедленной замены всего кабеля или поврежденного участка.
  3. Затем корпус устройства сжимается с помощью тисков. Максимальное усилие следует прикладывать ближе к нижнему концу. Чтобы не повредить корпус, его можно вставить в соединенные половинки металлической трубки.
  4. Кольцо, защищающее целостность оболочки, удаляется из паза.
  5. Все рабочие колеса с ротором извлекаются из корпуса.
  6. Снимите защитную крышку подшипника и демонтируйте двигатель. Затем следует обратить внимание на конденсатор устройства, поскольку именно он часто является причиной поломки. Если видно прогорание или повреждение, устройство необходимо заменить. Затем проверяется состояние обмотки, щеток двигателя и подшипников. Если какой-либо компонент поврежден, его следует заменить на новый.

Затем устройство собирается, устанавливается в источник и подключается к сети. Чтобы уменьшить нагрузку на устройство, его следует устанавливать на расстоянии не менее одного метра от дна резервуара с водой.

Ремонт устройства Aquarius 3

Для устройства Aquarius 3 ремонт эффективен в большинстве случаев. Если устройство не запускается или работает неправильно, выполните следующие действия:

  1. Проверьте герметичность и надежность шланга (трубопровода). Если он протекает, замените его.
  2. Проверьте состояние обратного клапана на всасывающем патрубке. Если этот элемент засорится, это может привести к блокировке клапана, тем самым препятствуя потоку воды. Клапан необходимо очистить или заменить. Клапан можно изготовить самостоятельно из резины.
  3. Кратковременный запуск устройства от источника питания позволит вам определить местонахождение неисправности. Если во время работы возникают вибрации – неисправность в механических частях. Если вибрация отсутствует, значит, электрические компоненты неисправны.
  4. С помощью тисков ослабьте крепежные винты и демонтируйте.
  5. Если при осмотре обнаруживается, что движущиеся части загрязнены, их тщательно моют под проточной водой.
  6. Неисправность крепления катушки к корпусу также является распространенной причиной отказа. Эта неисправность обнаруживается при встряхивании корпуса. В этом случае магнит ударяется о стенки и раздается глухой стук. Магнит извлекается из тела. На внешней стороне механизма делаются насечки (шлифовальным кругом или напильником), а затем магнит покрывается эпоксидной смолой или герметиком. Затем магнит снова плотно вставляется в камеру.
  7. Если обнаруживается, что обмотка магнита повреждена, ее выбивают вместе со смолой. Затем катушка перематывается и устанавливается в правильное положение.
  8. Электрические компоненты проверяются с помощью тестера. Если обнаруживается, что обмотка магнита или кабель повреждены, их заменяют на новые.

После завершения ремонта вибрационного насоса устройство собирается в обратном порядке. Необходимо обратить внимание на следующие моменты:

  • поршень располагается горизонтально и центрируется;
  • отверстия в корпусных деталях совмещены с отверстиями в уплотнении;
  • расстояние от катушки до поршневой части составляет не менее 5 мм.

Перед подключением устройства к водопроводу протестируйте его в обычном ведре.

Ремонт блока обезвоживания БКПД

Существует четкий набор неисправностей, которые наиболее часто встречаются в блоке обезвоживания BCPD. Если насос перестает запускаться или его производительность резко падает, его следует разобрать и проверить.

При подъеме насоса всегда используйте страховочный трос.

Сбои могут быть вызваны следующим:

  1. Повреждение кабеля питания. В этом случае сложность ремонта зависит от того, где находится трещина. Секцию, расположенную ближе к разъему, легче заменить. Для замены провода, выходящего из корпуса, демонтируйте устройство, выберите необходимый отрезок или новый провод и выполните соединение соответствующих по цвету проводов на двигателе.
  2. Уменьшенная головка. Проблема возникает из-за деформации ротора или износа подшипника вала, что препятствует передаче крутящего момента. Проблема решается заменой поврежденной детали. Напорный патрубок и фильтр устройства также проверяются на предмет засорения.
  3. Двигатель не запускается. В этом случае существует несколько вариантов. Если подшипник вала заклинило, его необходимо очистить (заменить). Если обмотка повреждена в результате “сухой” эксплуатации, лучше обратиться к специалисту. Если конденсатор поврежден, его необходимо немедленно заменить.
  4. При включении насоса происходит отключение электроэнергии. Проблема в данном случае заключается в электромонтаже устройства. Необходимо заменить либо кабель, либо обмотку статора. Если обмотка подлежит замене, необходимо выбрать провод с правильным сечением. Обмотка должна точно соответствовать заводскому варианту прокладки проводов.

Отдельной проблемой является отказ системы управления поплавком.

Не рекомендуется самостоятельно ремонтировать поплавковый выключатель, так как может быть нарушено уплотнение механизма.

Это приводит к проникновению воды в контакты и короткому замыканию в сети. Если автомат неисправен, его следует немедленно заменить на новый.

Очень полезные советы

В насосах Vodoley в качестве смазки используется высокоочищенное вазелиновое масло.

Это соединение используется в фармакологии для производства мазей. Производитель скрывает название компании, поставляющей этот продукт.

В общей сложности в моторе насоса “Водолей” находится около полулитра вазелинового масла. Однако для восстановления смазки лучше обратиться к производителю, чтобы избежать загрязнения скважины техническими маслами. Авторизованные сервисные центры обычно выполняют эту услугу без проблем.

Если насос Vodolei будет использоваться в системе автоматического водоснабжения, необходимо установить обратный клапан. Устройство не поставляется с этим элементом, его необходимо приобрести отдельно.

Рекомендуется предпочесть клапан, оснащенный заслонкой из латуни. Эти устройства более устойчивы к износу и имеют более длительный срок службы.

Если насос будет использоваться только для полива, нет необходимости приобретать и устанавливать обратный клапан. Поток воды в шланге может быть перекрыт. В этом случае насос будет работать всухую, устройство рассчитано на такие нагрузки.

Если конденсатор нуждается в замене, стоит рассмотреть следующую информацию. Насосы Vodoley используют емкость 14-80 мкФ, рассчитанную на напряжение 400 В. Это биполярный сухой конденсатор, произведенный в Чехии, диэлектриком устройства является полипропилен.

В зависимости от модели или времени производства, насос может иметь конденсатор производства TESLA, AEG, Gidra и т.д. Используются как проволочные, так и чешуйчатые модели контактов.

Поэтому можно сделать вывод, что аналогичные модели любого производителя подходят для насосов Vodoley при условии, что они соответствуют определенным спецификациям.

Водопроводные трубы в автономных системах водоснабжения обычно используются либо полудюймовые, либо трехчетвертьдюймовые. Однако насос или труба, подключаемая к выходу насоса, должны быть не менее одного дюйма в диаметре.

Эти участки водопроводной трубы можно соединить с помощью переходника. При использовании труб меньшего диаметра возможно некоторое снижение производительности насоса.


Эта диаграмма наглядно показывает характеристики различных моделей насосов Vodolei для скважины. Эти данные помогут вам выбрать подходящий насос для вашей конкретной ситуации.

Некоторые любители пытались уменьшить производительность слишком мощного насоса, удаляя части рабочих колес. Это может иметь фатальные последствия для оборудования. Лучше всего с самого начала выбрать правильную мощность.

Как подключить электронасос Vodoley?

После завершения монтажа насоса его необходимо правильно подключить к системе водоснабжения. Такие устройства автоматически поддерживают соответствующее давление в системе, которое самостоятельно управляет включением электронасоса по мере того, как воды в источнике становится мало. На фотографии изображена схема насоса Водолей для подачи воды в дом.

Используя только центробежный насос Vodoley, вы можете не только поднять воду из скважины на поверхность, но и заставить ее работать экономично и поддерживать давление в системе.

Центробежный погружной насос подключается в следующей последовательности:

  • Насос опускается в скважину.
  • Он подключен к системе автоматического поддержания давления через обратный клапан.

Примечание: Емкость напорного бака должна быть более 24 литров, в зависимости от расхода воды, для обеспечения непрерывной работы насоса. Лучше доверить подключение установки квалифицированному персоналу.

«Июль в Швейцарии» — издательский дом
«Июль в Швейцарии» — издательский дом
