Установка погружного насоса: инструкции

Установка погружного колодезного насоса

Необходимым условием для установки насоса является бурение скважины. Будет ли это погружной или поверхностный насос, зависит от глубины скважины. Выбор насоса является первым шагом в установке. Погружной насос – самый популярный тип, поскольку он позволяет подавать воду с необходимым напором.

Лучше выбирать центробежные насосы, так как существует риск проседания грунта и опускания скважины из-за дополнительных вибраций.

Содержание

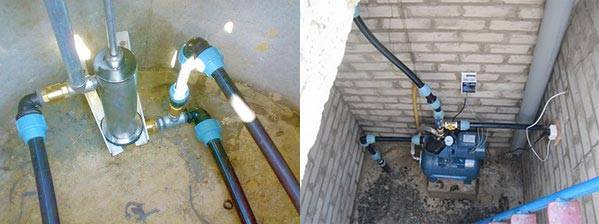

Подготовка насоса к установке

Выбор насоса также зависит от того, какая производительность необходима. В конце концов, если это сельский жилой дом, вам нужен постоянный, бесперебойный напор воды.

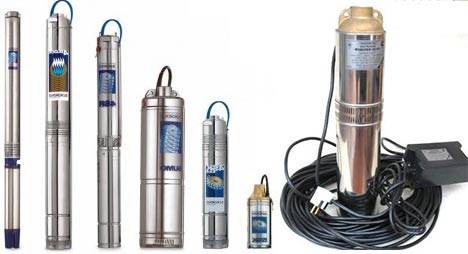

Насосы на выбор

Если это просто коттедж, где вы живете нечасто, мощность будет меньше. Для того чтобы погружной насос служил вам долго, его следует использовать в соответствии с техническими характеристиками, т.е. купить на глубину, на которую будет производиться выемка грунта.

Если качество грунта не очень хорошее, лучше защитить скважину бетонными кольцами, создав так называемый коридор для предотвращения проседания грунта. Обсадная труба должна быть выбрана в соответствии с диаметром насоса.

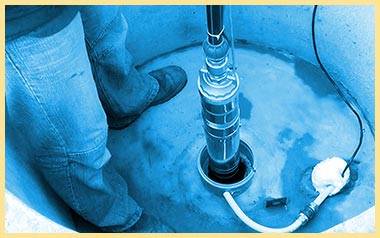

Установка погружного насоса

Также следует подумать о том, как насос будет подключен к электросети. Трос должен находиться в расслабленном состоянии, а не в натянутом.

Вода от насоса поднимается по трубам, обычно сделанным из пластика, поскольку пластик более долговечен: он не гниет, не подвержен коррозии и не портится.

Кроме того, вам понадобятся зажимы для крепления электрического кабеля к трубе, манометр, обратный клапан и запорный клапан.

Прежде чем устанавливать насос для постоянного использования, необходимо сначала выкачать грязную воду из колодца дешевым насосом.

Погружной насос устанавливается непосредственно в скважине, поэтому не требует отдельного помещения.

Первоначально необходимо собрать всю конструкцию, которая затем погружается в скважину.

Насос оснащен трубой для подачи воды, электрическим кабелем и страховочным тросом.

Как установить насос в скважине?

После того как конструкция собрана, начинается самая сложная часть – установка в колодец. Перед тем как вставить насос в обсадную трубу, на него сначала надевается защитное кольцо.

Насос следует опускать в скважину медленно и осторожно. Поскольку насос весит много, эту работу должны выполнять несколько человек.

Один человек отпускает веревку, а остальные держат насос. Спасательный круг должен быть изготовлен из нержавеющей стали, так как только этот металл может долгое время находиться в воде без коррозии.

Если во время погружения насоса внезапно появляется препятствие, постарайтесь обойти его с правой или левой стороны, не делая резких движений.

Как правило, перед погружением насоса в скважину его проверяют, чтобы убедиться в отсутствии неожиданных мест.

Насос фиксируется на нужной высоте, насколько это совместимо с техническими возможностями оборудования. Кроме того, насос должен полностью находиться в воде, но не должен достигать дна колодца.

Наилучшее расстояние до дна – два метра. Если не учитывать эти особенности, все это может привести к быстрому повреждению насоса из-за попадания мелких частиц и работы на холостом ходу.

Наконец, убедитесь, что именно веревка удерживает насос, а не труба. Затем веревка крепится к рукоятке.

Подключите водопроводную трубу с одной стороны к насосу, а другой конец – к накопительному баку.

Наконец, подключите насос к источнику питания. Необходимо использовать специальный электрический кабель.

Соединение с силовым кабелем должно быть герметизировано термоусадочной муфтой. Если в доме происходят скачки напряжения, необходимо установить электрогенератор. В противном случае частые скачки напряжения могут повредить насос.

После установки погружного насоса его следует протестировать, чтобы определить, сколько воды расходуется в единицу времени и сколько электроэнергии потребляется. Заводские данные, указанные в паспорте насоса, не всегда соответствуют действительности.

Используйте манометр для определения рабочего давления в водопроводе. После определения этих значений можно определить рабочую точку погружного насоса.

Если вы хотите установить погружной насос своими руками, в интернете есть много видео с примерами установки.

Неправильная установка может привести к быстрому выходу из строя погружного насоса.

В качестве примера можно привести насос, который не находится на рабочей глубине. Вместо 30 метров он работает на расстоянии 50 метров.

При таких параметрах такой насос не сможет поднимать воду, насос будет работать “вхолостую”, без фиксированного рабочего давления воды.

Ремонт

Существует два варианта ремонта в случае поломки насоса:

Ремонт насоса специалистом

  • Вызовите специалиста для ремонта оборудования. Этот метод должен использоваться людьми, не знакомыми с погружными насосами. Профессионал сможет проверить правильность настройки автоматики питания и выявить другие проблемные места в насосе.

Преимуществом обращения к профессионалам является гарантия. То есть, если в течение некоторого времени после ремонта насос снова выйдет из строя, вы имеете право попросить компанию, из которой пришел специалист, повторить работу.

  • Отремонтируйте себя с помощью знаний. Чем меньше глубина скважины, тем больше вес насоса. По этой причине для извлечения насоса из глубины скважины во время ремонта требуются помощники.

Важно: Перед началом ремонтных работ необходимо отключить электропитание насоса и отсоединить трубопроводы. Также необходимо будет предоставить инструменты.

Насос демонтирован во время ремонта

Насос поднимается с помощью страховочного троса. После извлечения насоса на поверхность необходимо определить, находится ли он в рабочем состоянии. При необходимости износившиеся детали будут заменены.

Если насос нельзя отремонтировать, необходимо приобрести новый погружной насос.

Установка скважин: Как правильно установить насос

Николай Федоренко

Комфорт проживания в частном доме зависит от многих факторов, не последним из которых является водоснабжение. Если на участке уже есть колодец, проблема наполовину решена. Но для обеспечения нормального водоснабжения потребуется правильный насос, иначе добывать воду из глубокой и узкой скважины будет, мягко говоря, непросто, согласитесь?

На первый взгляд, установка насоса в скважине кажется довольно сложной задачей. Здесь, как и в любом бизнесе, есть много важных нюансов. Поэтому, прежде чем приступать к делу, желательно подойти и тщательно изучить вопрос. Мы поможем вам разобраться в тонкостях установки насосов.

Полезные советы по установке поверхностных и погружных насосов вы найдете в этом материале. Также имеются фотографии и видеоролики с советами экспертов, которые помогут вам лучше понять детали установки.

Что такое хороший насос?

Прежде всего, необходимо выбрать и приобрести хороший насос и ряд материалов, необходимых для успешной установки. Насос обычно представляет собой погружной насос и в идеале должен быть центробежным.

В отличие от центробежных моделей, вибрационные насосы вызывают опасные вибрации в скважине, которые могут привести к повреждению грунта и обсадной трубы. Такие модели особенно опасны для “песчаных” скважин, которые менее стабильны, чем их артезианские аналоги.

Мощность насоса должна соответствовать производительности скважины. Следует также учитывать глубину погружения, на которую рассчитан насос. Модель, рассчитанная на глубину 50 метров, может перекачивать воду с глубины 60 метров, но насос не будет работать всухую.

Погружной насос для выгребной ямы

Еще одним фактором риска является уровень качества буровых работ. Если скважина была пробурена опытной командой, то она лучше противостоит разрушительному воздействию. А для скважин, созданных своими руками или “мастерами на все руки”, рекомендуется использовать не только центробежный насос, но и специальные модели скважин.

Эти агрегаты лучше выдерживают нагрузки, связанные с перекачкой воды, сильно загрязненной песком, илом, глинистыми частицами и т.д. Еще одним важным моментом является диаметр насоса. Это должно соответствовать размеру корпуса. Важно обратить внимание на электропитание насоса. Для скважин используются как однофазные, так и трехфазные агрегаты.

Оборудование для четырехдюймовых труб найти легче, чем для трехдюймовых. Хорошо, если этот момент будет учтен на этапе планирования скважины. Чем больше расстояние между стенкой трубы и корпусом насоса, тем лучше. Если насос входит в трубу с трудом, а не свободно, поищите модель с меньшим диаметром.

Подготовка монтажных материалов

Насос, застрявший в обсадной трубе, может стать настоящей головной болью. И его нужно вытащить (а также спустить) с помощью специальной веревки. Если насос уже поставляется с пластиковым тросом, убедитесь, что он высокого качества и нужной длины. Иногда целесообразно приобрести этот элемент отдельно.

Прочной считается веревка или шнур, грузоподъемность которой по меньшей мере в пять раз превышает вес закрепленного на ней оборудования. Конечно, он должен быть влагостойким, так как часть его будет постоянно находиться в воде.

Если оборудование подвешено относительно неглубоко, менее чем в десяти метрах от поверхности, необходимо позаботиться об обеспечении дополнительной амортизации во время работы. Для этого используется кусок гибкой резины или медицинский жгут. Металлические тросы или проволока не подходят, так как они не поглощают вибрации и могут повредить крепление.

Для питания насоса используется специальный электрический кабель. Его длина должна быть достаточной для того, чтобы кабель лежал свободно и не был натянут.

Для подачи воды от насоса к бытовому водопроводу используются специальные пластиковые трубы. Рекомендуется использовать конструкции диаметром 32 мм и более. В противном случае давление воды в системе будет недостаточным.

Электрический кабель для погружного насоса

Можно использовать как металлические, так и пластиковые трубы. Не существует единого мнения относительно соединения металлических труб. Некоторые эксперты выступают против резьбовых соединений, поскольку они менее надежны. Рекомендуется использовать фланцы, а болт должен находиться сверху, чтобы предотвратить случайное попадание в отверстие.

Однако резьбовое соединение успешно используется в скважинах. При монтаже обязательно использовать намотчик. Некоторые эксперты рекомендуют использовать льняную ткань или уплотнительную ленту “Тангит” вместо обычного ФУМ или конопли. Упаковка вкладыша дополнительно укреплена силиконовым герметиком или аналогичным материалом.

Характеристики линии подачи воды должны быть выбраны в соответствии с условиями эксплуатации. На глубине до 50 метров используются трубы ПНД с давлением 10 атм. Для скважин глубиной 50-80 метров требуются трубы с давлением 12,5 атм, а для более глубоких скважин – 16 атм.

Помимо насоса, труб и шнура или веревки, перед установкой погружного насоса в колодец рекомендуется использовать следующие материалы

  • Хомуты для крепления электрического кабеля к трубе;
  • Обратный клапан;
  • Манометр;
  • запорный вентиль на водопроводной трубе;
  • стальной монтажный блок;
  • кабель питания и т.д.

Перед подключением трубы к насосу необходимо установить фитинг на выходе насоса. Современные погружные насосы обычно поставляются с адаптером ниппеля, но если его нет в наличии, его необходимо приобрести отдельно.

Обратите внимание, что для прокачки скважины сразу после бурения, т.е. для удаления большого количества очень грязной воды из колодца этот насос использовать не следует. Она быстро выйдет из строя. Колодец обычно прокачивается отдельным насосом, который дешевле и лучше работает для грязной воды.

Правила установки для поверхностной версии

Поверхностные насосы не часто используются для такого типа водоснабжения, поскольку они подходят только для неглубоких гидротехнических сооружений, глубиной до восьми метров.

Тем не менее, такой вариант имеет право на существование, а его установка не сложнее, чем монтаж подводного оборудования.

Поверхностный насос

Процедура установки выглядит следующим образом:

  1. Поверхностный насос устанавливается в кессоне или в отдельном помещении.
  2. Подсоедините шланг достаточной длины к всасывающему патрубку насоса.
  3. Присоедините обратный клапан к другому концу шланга (мера безопасности для предотвращения слива воды после окончания работы насоса).
  4. На клапан устанавливается защитный фильтр для предотвращения попадания мусора в корпус насоса.
  5. Шланг опускается в скважину.

Теперь установка завершена, и насос может быть запущен в пробную эксплуатацию. Для установки насоса в скважину часто используется специальный адаптер. Затем шланг подсоединяется к адаптеру, а адаптер – к насосу. В остальном установка проходит точно так же.

Установка поверхностного насоса с эжектором для удаленной скважины несколько сложнее. В этом случае в скважину необходимо вставить два шланга. В дополнение к всасывающему шлангу устанавливается напорный шланг. Он соединяется с боковым патрубком эжектора через специальное колено.

В дополнение к обратному клапану и фильтру на конце всасывающего шланга должен быть установлен эжектор. Обратите внимание, что поверхностные насосы очень чувствительны к загрязнениям в колодезной воде.

Установка погружного насоса

Погружные насосы устанавливаются непосредственно в скважине. В отличие от поверхностных насосов, они не требуют кессона или отдельного помещения.

Сначала собирается и изготавливается насос, т.е. на него устанавливается водопроводная труба, электрический кабель, веревка или шнур и т.д. Затем насос опускается в скважину.

Шаг 1 Подготовка к установке

Установите обратный клапан на патрубке насоса, чтобы вода оставалась в устройстве, когда оно выключено. Затем устанавливается специальный чашеобразный фильтр, предназначенный для отфильтровывания более мелких частиц ила. За обратным клапаном находится сливная труба или шланг.

Погружной насос и схема водоснабжения

Обратный клапан необходим для того, чтобы вода могла оставаться в системе водоснабжения даже при выключенном насосе. Такая ситуация может привести к полному отказу устройства. Чашеобразный фильтр защищает рабочую камеру насоса от засорения.

Иногда обратный клапан уже поставляется производителем и является частью конструкции. В этом случае дополнительный клапан не нужен.

Установка погружного колодезного насоса

Установка погружного глубинного насоса требует от монтажника большой осторожности и двойной проверки всех расчетов. Она также требует определенных навыков, без которых процедура не может быть проведена должным образом. Необходимо ознакомиться с порядком и принципами установки насоса, даже если вы планируете поручить эту задачу профессионалам.

Выбор правильного насоса

Для того чтобы устройство бесперебойно функционировало в течение многих лет, необходимо провести его правильную установку и использовать подходящий насос, параметры которого оптимальны для имеющегося колодца или скважины.

Лучшим выбором для скважины на собственном участке является центробежный насос. Вибрирующие марки могут вызвать чрезмерную вибрацию источника, что приведет к повреждению не только грунта, но и трубы, служащей основанием скважины. Такие модели не рекомендуются для установки “на песке” – Такие скважины менее устойчивы, чем артезианские. Следует помнить и о других особенностях насоса:

  • Мощность оборудования должна быть адаптирована к размеру и глубине скважины.
  • В технической документации каждой модели есть рекомендации по установке на определенную глубину. Если насос, рассчитанный на глубину 50 метров, используется на глубине 60 метров, его срок службы будет исчерпан в 10 раз быстрее.
  • Если скважина была установлена своими силами, то лучше использовать специальную модель для артезианской скважины, которая будет менее разрушительной, ведь профессиональное бурение все же отличается по качеству от любительского.
  • Необходимо учитывать диаметр насоса – он выбирается исходя из размера обсадной трубы.

При выборе погружного выгребного насоса необходимо учитывать диаметр трубы при составлении схемы установки. Четырехдюймовый материал является наилучшим выбором, поскольку для него легче подобрать насос, чем для трехдюймового материала.

Подготовка к установке и выбор принадлежностей

Для быстрой установки необходимы следующие инструменты и принадлежности:

  • Дополнительный пластиковый трос для спуска оборудования;
  • Эластичная резина для амортизации оборудования во время опускания;
  • Электрический кабель достаточной длины для того, чтобы насос не испытывал нагрузки во время опускания
  • пластиковые трубы для отвода воды в общий трубопровод – диаметром не менее 3,2 см
  • Фланцы для соединения труб, которые являются более прочными, чем резьбовые детали, но также могут использоваться;
  • хомуты для крепления труб;
  • обратный клапан и трубопроводный запорный клапан;
  • стальной зажимной узел;
  • манометр.

Кроме того, вам понадобится проволока и клейкая лента для временного крепления различных компонентов.

Важно учитывать характеристики водопроводной трубы. Если глубина скважины достигает 50 м, трубы должны выдерживать давление 10 атм. Если более 50, то не менее 12,5 атм. Если глубина скважины превышает 80 м, трубы должны быть рассчитаны на 16 бар.

Пошаговая процедура установки насоса

После подготовки всех инструментов и материалов можно приступать к установке погружного насоса в скважину. Основным компонентом, с которым приходится работать, является обсадная труба. Он вставляется в скважину сразу после бурения. Во время установки насос опускается в него. Убедитесь, что отверстие ровное по всей длине и не имеет сужений или изгибов.

    Определите разницу между внутренним сечением бурильной трубы и диаметром опускаемой обсадной трубы оборудования. Если труба выходит герметично, любые дефекты могут привести к поломке оборудования. Если труба слишком большая, она не будет должным образом охлаждаться и вскоре выйдет из строя. Точную величину зазора следует узнать из документации, прилагаемой к оборудованию.

Особое внимание следует уделить процедуре опускания насоса. Очень важно, чтобы стены и корпус остались нетронутыми. Не должно быть рывков или ударов трубы. После установки машины верхний конец подвеса соединяется с поперечиной, установленной на земле. Он не должен быть подвижным.

Алгоритм включения насоса

После завершения установки погружного насоса приступайте к первому подключению агрегата. Важно правильно подключить все компоненты, иначе это повлияет на срок службы машины:

  1. Конец трубы, соединенный с патрубком, крепится к опорной плите скважины.
  2. Если обратный клапан не предусмотрен конструкцией гидравлического агрегата, его необходимо приобрести отдельно и установить на нагнетательный трубопровод.
  3. Установите задвижки, выходное колено и манометр на выходной трубе, чтобы держать уровень давления под контролем.
  4. Подсоедините колено, отходящее от трубы, к трубопроводу, который будет распределять жидкость по точкам слива.

После всех манипуляций измерьте сопротивление обмотки двигателя и электрического кабеля, погруженного в жидкую среду. Для этого используется мегомметр. Теперь насос можно подключить к испытательной станции и провести пробный пуск.

Установка насосного оборудования в колодце или скважине – задача не из простых. Это требует большой осторожности и ответственности, и, к сожалению, недоступно для новичков, которые никогда не занимались ничем подобным.

Определение глубины залегания источника

Чтобы насос работал правильно, он должен быть закреплен в скважине на определенной глубине. Для этого необходимо учитывать динамический и статический уровни жидкой среды:

  • статический – уровень, на котором вода находится в состоянии покоя относительно поверхности земли;
  • Динамический – уровень, до которого опускается вода во время откачки.

Насос должен быть установлен как минимум на 30 см ниже динамического уровня, чтобы обеспечить бесперебойную работу и избежать перегрева. В идеале он должен быть установлен на 2-3 метра выше этого уровня. Однако обратите внимание, что расстояние от дна должно быть не менее 1 м, а лучше 2 м.

Распространенные ошибки и как с ними бороться

Заранее узнав о распространенных ошибках, вы сможете повысить качество своей работы. Это избавит монтажника от непредвиденных расходов и других негативных моментов. Наиболее распространенными ошибками являются:

  • Использование силового кабеля неправильного сечения;
  • неправильный выбор высоты установки насоса;
  • плохой выбор автоматики управления;
  • Отсутствие защиты от перенапряжения;
  • Малый диаметр водопроводных труб;
  • отсутствие обратного клапана в установке.

Риск ошибок можно снизить уже на этапе подготовки к установке насоса. Если у вас возникли трудности с выбором принадлежностей и расходных материалов, обратитесь за консультацией к специалисту.

Ошибки при установке допускают почти все любители. Их нужно исправить; самое главное – найти время и еще раз внимательно изучить проблему.

Самостоятельная сборка или поручение специалисту

Установка погружного насоса может быть непростой задачей. Если человек имеет опыт строительства гидротехнических сооружений или подобных установок на месте, имеет опыт проектирования подобных систем и понимает принцип работы этих или других компонентов, он может выполнить эту работу самостоятельно. Если возникают трудности, всегда можно воспользоваться Интернетом.

Если подобного опыта нет и человек не имеет представления о разнице между шлангом и патрубком, лучше вызвать специалиста. Стоимость может быть высокой, но они сделают все правильно и надежно.

Важный фактор – какой тип колодца оборудован. Если речь идет об артезианской скважине глубиной 70-100 м, лучше вызвать профессионалов. Очень важно, чтобы сама скважина была оборудована профессиональной командой. Ведь вибрации от насоса могут серьезно повредить любое любительское здание, не рассчитанное на такие-то и такие-то нагрузки.

Установка погружного насоса: правила монтажа погружного насоса, советы, видео

Для того чтобы обеспечить дачный или загородный дом необходимым количеством воды, используемой для бытовых нужд и для полива зеленых насаждений на приусадебном участке, нужен источник водоснабжения, которым может быть колодец или скважины. Если обустройство такого колодца лучше доверить квалифицированным и опытным специалистам, то установку насоса в колодце, который будет откачивать из него воду, можно выполнить самостоятельно.

Размещение насоса в скважине

Размещение насоса в скважине

Как правильно установить насос в уже подготовленную скважину? Прежде всего, необходимо приобрести устройство, технические характеристики которого соответствуют параметрам устанавливаемой автономной системы водоснабжения. Только при правильном выборе насоса и грамотно выполненном монтаже колодезного насоса можно рассчитывать на эффективную и бесперебойную работу такого устройства в течение длительного периода времени.

Как установить скважинный насос и провести первичный ввод в эксплуатацию

После бурения скважины в нее вставляется обсадная труба, в которую опускается погружной насос. Перед установкой погружного насоса убедитесь, что по всей внутренней поверхности обсадной трубы нет сужений или изгибов, которые могут не только затруднить монтаж, но и значительно сократить срок службы насосного оборудования.

Подготовка устья скважины

Подготовка устья скважины

Перед установкой погружного насоса в скважину необходимо определить разницу между внутренним диаметром обсадной трубы и внешним диаметром корпуса двигателя. Если эта разница слишком мала, любые дефекты на внутренних стенках корпуса будут негативно влиять на работу оборудования. Если зазор между корпусом насоса и стенками трубы слишком велик, это может привести к выходу устройства из строя. Вода, забираемая погружным насосом из скважины, должна двигаться с достаточной скоростью для обеспечения эффективного охлаждения насоса, поэтому зазор между корпусом насоса и внутренними стенками обсадной трубы должен иметь оптимальное значение на момент установки. Это значение обычно указывается в паспорте каждой модели погружного насоса.

Погружной насос устанавливается в скважину с помощью полиамидного кабеля, который привязывается к корпусу погружного насоса. Если этот шнур выбран для ручного размещения погружного насоса, он должен быть рассчитан на нагрузку на растяжение, как минимум в пять раз превышающую вес устанавливаемого насосного устройства. Чтобы избежать риска засасывания полиамидного шнура в абразивный насос, завяжите узел примерно в 10 см от входных отверстий устройства и расплавьте концы шнура.

Подготовка насоса к установке в скважине

Подготовка насоса к установке в скважине

Если глубина скважины, в которой будет установлен погружной насос, не превышает 10 метров, при креплении насоса к корпусу устройства помимо полиамидного шнура следует использовать пружинный подвес. В качестве такой подвески можно использовать медицинский жгут или ремень из гибкой резины, который необходим для поглощения вибраций от работающего погружного насоса. Однако проволока или трос из металла не должны использоваться в этой функции. Причина в том, что твердость деталей подвески может легко привести к разрушению крепежных отверстий в корпусе насоса.

Установка погружного насоса требует, чтобы силовой кабель и металлопластиковая труба, которая соединяется с нагнетательной трубой, были вставлены в обсадную трубу вместе с самой водяной машиной, которая устанавливается в скважину с помощью полиамидного кабеля. Все три компонента (полиамидный кабель, питающий кабель и труба), опущенные в скважину вместе с насосом, связываются между собой изоляционной лентой, а расстояние между пучками может варьироваться в пределах 70-130 см. Первый пучок, соединяющий полиамидный кабель, питающий кабель и трубу, должен располагаться на расстоянии не менее 20-30 см от выпускного патрубка.

Перед опусканием насоса проверьте, закреплен ли питающий кабель

Перед опусканием насоса проверьте крепление кабеля питания.

Поскольку резьбовые соединения снижают прочность труб, погружной насос следует устанавливать без них. Погружной скважинный насос обычно устанавливается с помощью фланцевых соединений, которые очень надежны и долговечны. В этом типе соединения крепежные болты вставляются через верхний фланец, а гайка закручивается снизу. Причина этой рекомендации заключается в том, что если ослабленный болт попадет в вал, это нанесет гораздо больший ущерб, чем попавшая в него гайка.

Проведение измерения с помощью специального устройства, сигнальный электрод которого опускается в скважину и активируется при погружении в воду

Измерения можно проводить с помощью бурового зонда, сигнальный электрод которого опускается в скважину и активируется при погружении скважины в воду.

Также важно знать, как опустить насос в скважину, чтобы не повредить корпус устройства при установке. При опускании насоса в скважину лучше всего надеть резиновое кольцо вокруг корпуса насоса, чтобы защитить его от повреждений при ударе об обсадную трубу. После того как устьевой насос опущен в скважину на необходимую глубину, верхний конец подвеса, на котором он держится, привязывается к специальной перекладине, установленной на земле.

Сборка устья скважины

установка устья скважины

При оснащении подземного источника воды насосным оборудованием необходимо знать, как установить насос в скважине, а также как правильно подключить такое устройство к системе трубопроводов, которую оно будет обслуживать. Установка колодезного насоса, выполняемая после того, как устройство уже находится на необходимой глубине подземного источника воды, осуществляется по следующему алгоритму.

  • Верхний конец трубы, соединенный с нагнетательным отверстием насоса, крепится к фундаментной плите, которой оборудована скважина.
  • Если насос не оснащен встроенным обратным клапаном, его необходимо приобрести отдельно для установки на нагнетательную трубу.
  • Кроме того, на сливной трубе необходимо установить задвижку, дренажное колено и манометр для измерения давления жидкости.
  • После того, как все вышеперечисленное сделано, колено от дренажной трубы можно подсоединить к самой трубе, которая будет транспортировать воду, откачиваемую из скважины, к точкам забора.

Функциональное тестирование скважины

Проверка работы скважины

Перед подключением насоса, установленного в скважине, к станции питания и управления такого устройства неплохо бы измерить сопротивление обмотки его приводного двигателя и электрического кабеля, погруженного в жидкую среду. Эта процедура, завершающая установку скважинного насоса своими руками, может быть выполнена с помощью мегомметра. После проверки электрический кабель насоса подключается к станции управления. Затем проводится пробный ввод в эксплуатацию установленной системы.

Подключение напорной линии к скважинному насосу

Подключение напорной линии к скважинному насосу

Как определить необходимую глубину источника

Установка скважинного насоса должна производиться на определенной глубине от источника воды. При использовании скважины в качестве источника воды необходимо учитывать статический и динамический уровень перекачиваемой среды. Статический уровень означает расстояние, на котором уровень спокойной воды находится от поверхности земли. Динамический уровень – это уровень, на котором находится вода в скважине после ее откачки.

Динамика водного столба в скважине

Динамика водного столба в скважине

Для обеспечения эффективной работы погружного насосного оборудования и эффективного охлаждения перекачиваемой жидкости оно должно быть размещено в скважине не менее чем на 30 см ниже динамического уровня. Если позволяет толщина слоя воды, лучше, если погружной насос будет установлен на 2-3 метра ниже динамического уровня. Насос, установленный в скважине, должен находиться на расстоянии не менее 1-2 м от дна скважины.

Демонтаж глубинного насоса

Существует множество причин, по которым может потребоваться демонтаж глубинного насоса в случае поломки, наиболее распространенными из них являются следующие

  • Неправильная установка глубинного насоса;
  • Плохой выбор автоматических регуляторов для насосного оборудования
  • Плохой выбор самой гидравлической машины с точки зрения ее мощности.

Например, если насос, изначально предназначенный для обслуживания скважины глубиной не более 50 м, используется для подъема воды на высоту около 80 м, такое оборудование может потребовать ремонта уже через несколько месяцев эксплуатации. Автоматика этого насоса, настроенная на определенное давление перекачиваемой среды, просто не будет периодически отключать устройство, в результате чего оно будет работать с постоянной перегрузкой и, соответственно, быстро выйдет из строя.

Грунтовый насос, извлеченный из скважины

Скважинный насос, извлекаемый из скважины

Если необходимо демонтировать поврежденный глубинный насос, лучше всего вызвать квалифицированного специалиста для выполнения этой процедуры. Если вы изучили теоретический материал по данной теме и просмотрели видеоролики, которые предоставляют пользователи глубинных насосов в интернете, то вы можете выполнить разборку своими руками.

Преимущества использования квалифицированных специалистов

Основное и самое важное преимущество привлечения квалифицированного специалиста для обслуживания и демонтажа погружного насоса заключается в том, что он обладает необходимыми знаниями, навыками и опытом работы с гидравлическим оборудованием. Это позволит этим специалистам быстро диагностировать неисправное оборудование, определить причину поломки или неисправности, быстро устранить ее и провести пуско-наладочные работы.

Кроме того, серьезные компании, занимающиеся установкой и ремонтом насосного оборудования, обслуживающего колодец или скважину, предоставляют гарантию на все выполненные ими работы.

Самостоятельный демонтаж глубинного насоса

Если вы хотите самостоятельно демонтировать глубинный насос, делайте это только в том случае, если вы уверены, что сможете справиться с такой сложной процедурой.

«Июль в Швейцарии» — издательский дом
