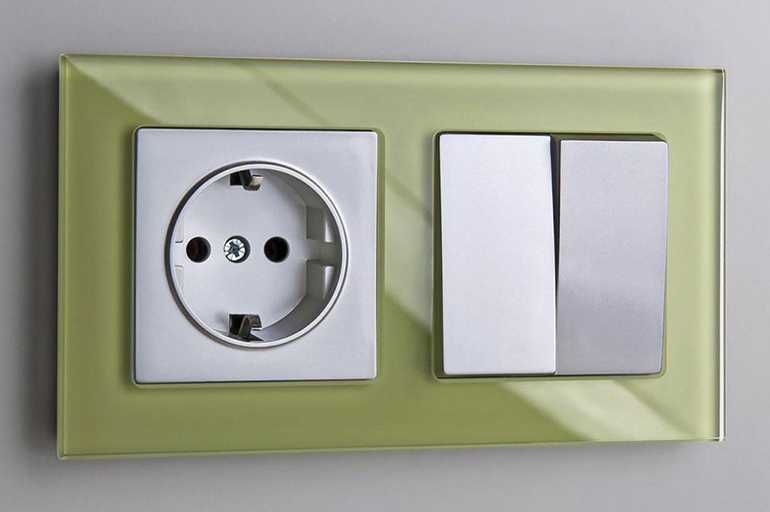

Как подключить розетку и выключатель от одного провода?

Вставьте провода в куб и поместите их в отверстие, заделывая их в раствор.

Электропроводка в любом помещении, будь то большой загородный дом или небольшая пристройка (подвал, гараж, дача), состоит из трех основных элементов — выключателя, розетки и лампочки. До тех пор, пока они остаются действительными всегда и везде. При ремонте, строительстве или перестройке мы обязательно сталкиваемся с ними. По этой причине базовые знания электротехники необходимы — что такое схема подключения выключателя и розетки, как она работает и какие материалы и инструменты необходимы для ее установки?

Здесь представлены подробные пошаговые инструкции, которые помогут вам установить розетки и выключатели своими руками.

Содержание

Что необходимо для прокладки электропроводки?

Электропроводка может быть открытой или скрытой. В этой статье мы рассмотрим второй вариант проводки розеток и выключателей, при котором вся электропроводка скрывается под слоем штукатурки. Скрытый вариант является наиболее распространенным типом проводки, открытая проводка обычно используется как временный вариант.

Подготовка стен

Перед подключением розетки и выключателя в комнате необходимо подготовить отверстия в стене для их установки и гермовводы, в которые будут пропущены провода. Всего должно быть три отверстия — для распределительной коробки и для подключаемого распределительного щита.

Подсоедините провода к внутренней части выключателя и светильника.

Еще лучше заранее набросать на листе бумаги примерный эскиз того, где вы планируете подключить выключатель и розетку, и по какому маршруту будут идти провода к этим местам.

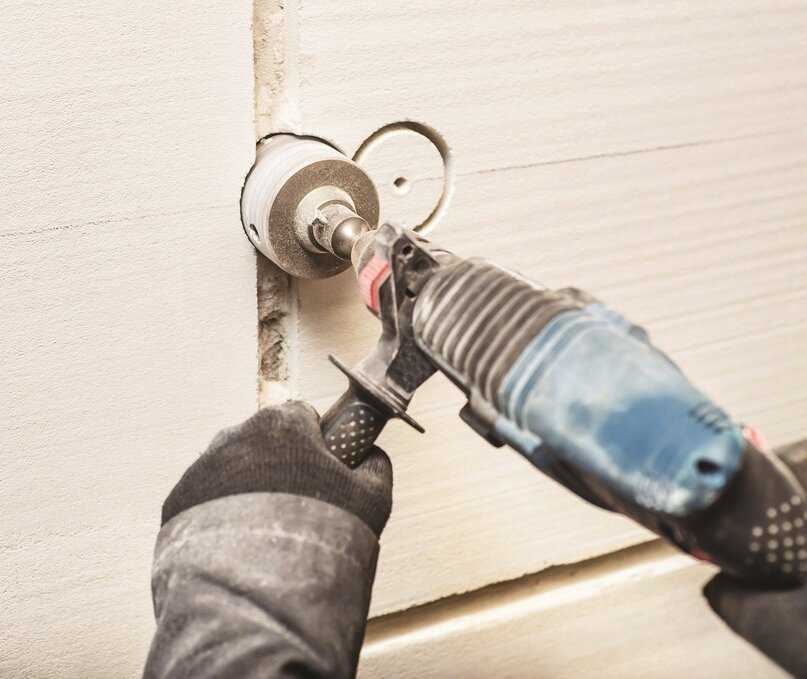

Отверстие для монтажной коробки обычно делается под потолком, на 10-15 см ниже. Отверстия для распределительных щитов должны быть сделаны в месте планируемой установки. Лучше всего установить розетку на расстоянии 30 см от чистого пола, где будут подключены бытовые приборы. Выключатель рекомендуется устанавливать у входа в помещение на высоте опущенной руки взрослого человека, примерно в 90 см от чистого пола. Работы следует выполнять с помощью электродрели со специальным сверлом для кирпича или бетона, ударной дрели с победитовым сверлом, перфоратора или шлифовальной машины.

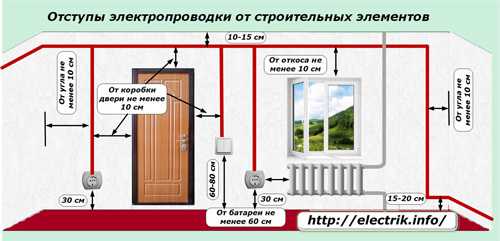

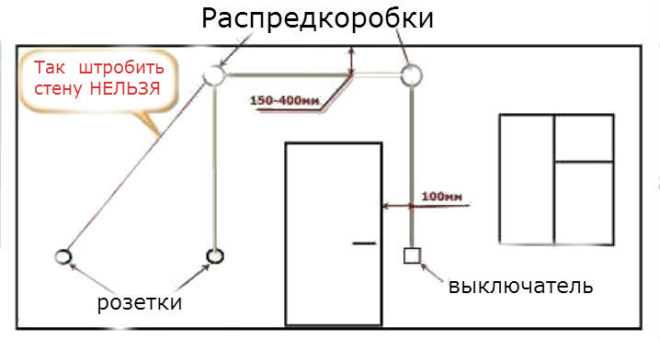

Есть несколько важных правил, которые необходимо учитывать при установке буровых отверстий:

  1. Они могут быть только горизонтальными или вертикальными и не могут быть наклонными.
  2. Весь путь от распределительной коробки до розеток и точек коммутации должен быть выполнен с минимальным количеством изгибов.
  3. Вертикальные скважины не должны находиться на расстоянии менее 10 см от оконных и дверных проемов и менее 40 см от газовых труб.

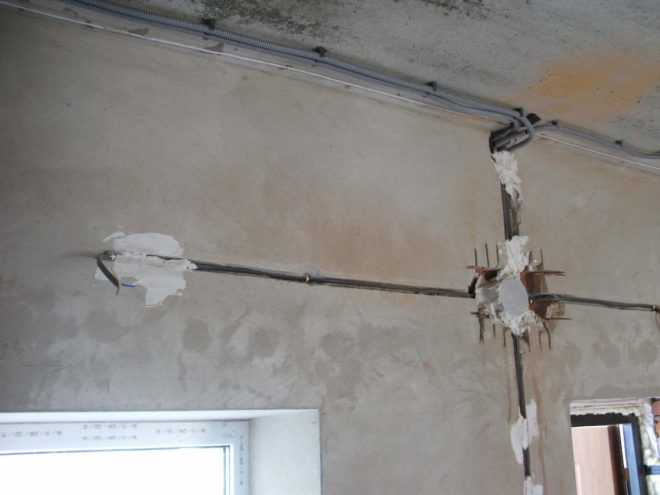

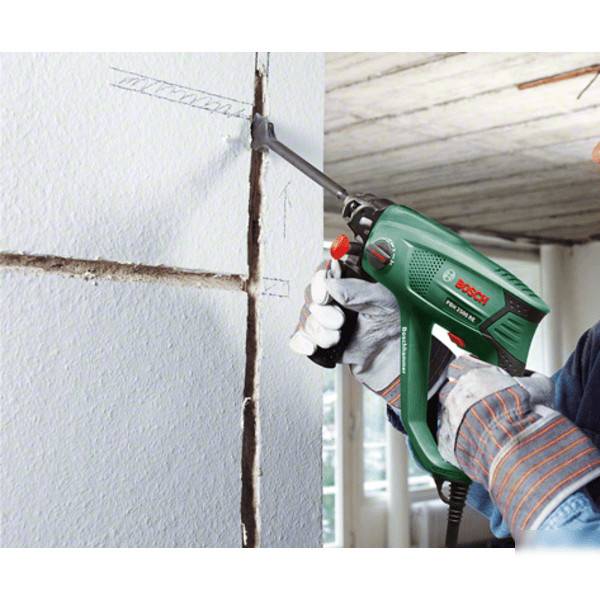

Для установки желобов можно использовать молоток и зубило, вращающийся молоток, долото или специальный инструмент для вырезания отверстий.

Когда все отверстия и бугорки будут на месте, тщательно очистите их с помощью пылесоса.

Детали и инструменты для сборки

Подайте напряжение и протестируйте систему.

Для изготовления электрической части необходимы следующие материалы и инструменты:

  • Распределительная коробка, в которой соединены все провода;
  • Две пластиковые или полипропиленовые монтажные коробки (розетки) для надежной фиксации распределительного щита в отверстиях в стене;
  • Розетка для внутренней установки;
  • Один внутренний кнопочный выключатель;
  • осветительные приборы;
  • Набор отверток (плоская и крестовая);
  • Нож или приспособление для зачистки проводов для снятия изоляции с проводников;
  • плоскогубцы с изолированными ручками;
  • зажимы или изоляционную ленту;
  • индикаторную отвертку.

Вам также понадобится двухжильный провод для всей электрической цепи. В настоящее время в магазинах электротоваров представлен широкий ассортимент проводов и кабелей, поэтому стоит приобрести те, которые имеют изоляцию разного цвета для каждого провода, например, красного и синего. Это облегчит коммутацию цепей, вам не придется искать фазу и ноль, просто соедините провода одного цвета.

Вам также понадобится алебастр и шпаклевка для фиксации проводов, проложенных в отверстиях.

Электрическая схема

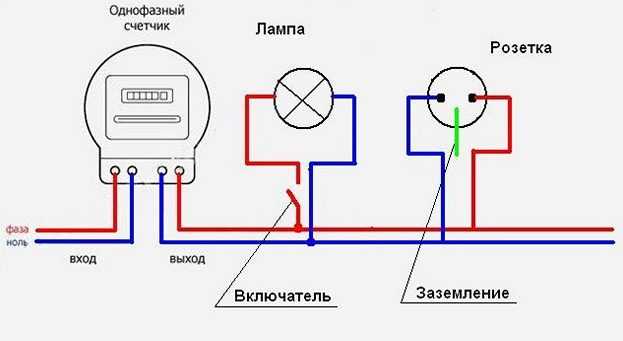

На схеме показано параллельное подключение лампочки, выключателя и розетки к источнику питания.

Препараты

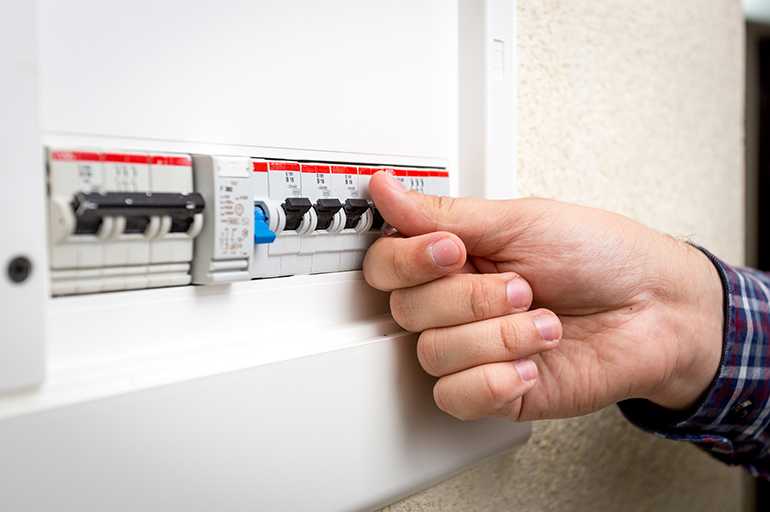

После выключения выключателя снова проверьте наличие напряжения, на этот раз с помощью отвертки. Начните с проверки того, что отвертка работает в месте, которое, как вы знаете, находится под напряжением, например, у входа в автоматический выключатель. Если индикатор загорается при касании фазы, индикатор находится в хорошем состоянии. Теперь прикоснитесь отверткой к проводам кабеля питания от автомата до квартиры, света быть не должно. Это означает, что напряжение отключено и можно приступать к работе.

Изолируйте соединения, подключите устройство к розетке, заполните кабелепровод и установите панель отделки.

Проложите провода в предварительно просверленные отверстия, направляя их к отверстиям в стене. Оставьте 10-15 см на концах, чтобы обрезать провода, не скупитесь, лучше оставить немного больше в запасе, чем потом устать при соединении и подключении. Кроме того, используйте гипс или алебастр, чтобы убедиться, что распределительная коробка и гнезда надежно закреплены.

Электромонтаж

Проводка без розетки

Проложите двухжильный кабель (фаза и нейтраль) от электросети до распределительной коробки. Из распределительной коробки должны выходить три провода: один для выключателя, один для светильника и один для розетки.

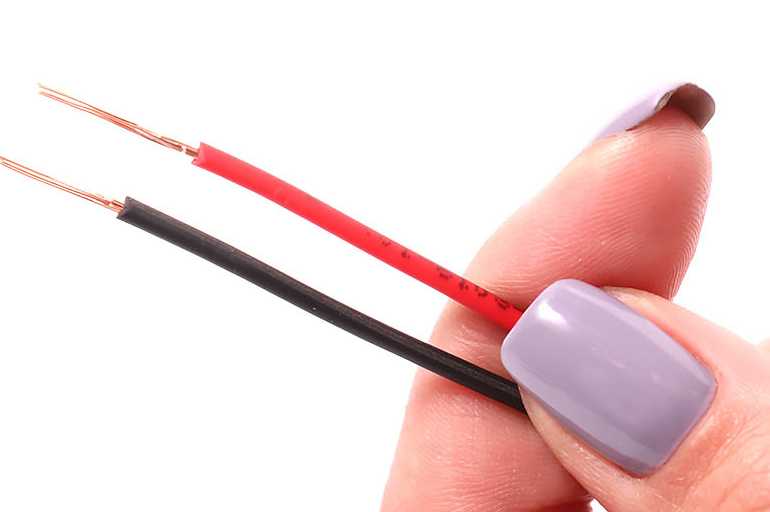

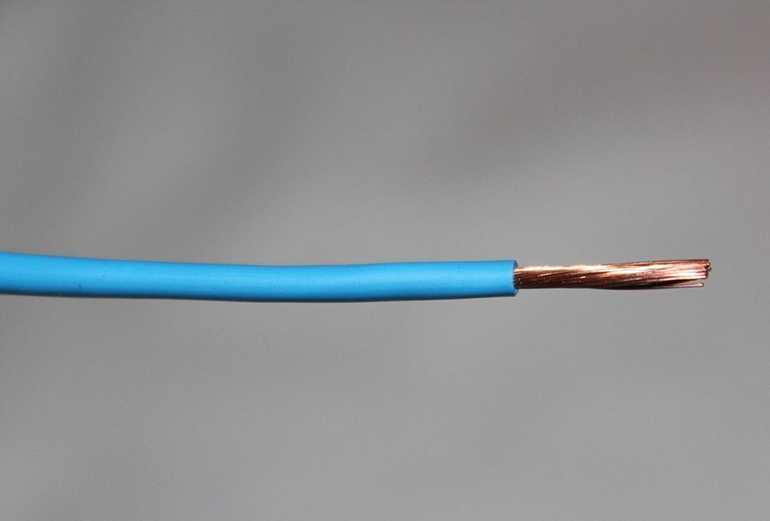

Провода имеют изоляцию разного цвета: красный указывает на фазу, а синий — на нейтраль.

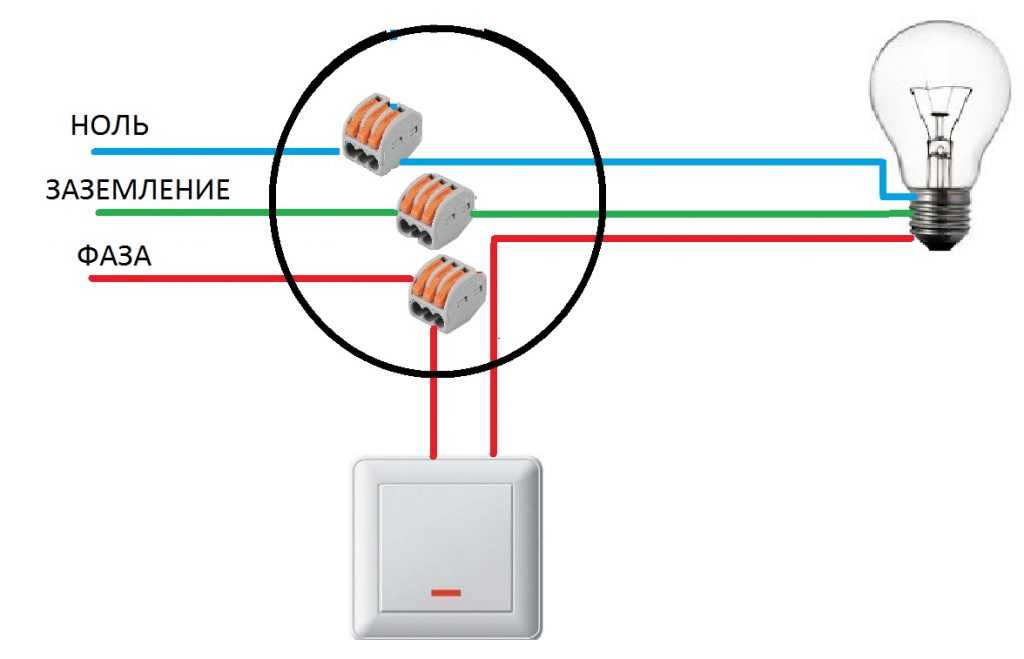

Выключатель имеет входной контакт и выходной контакт; подключите фазный провод к входному контакту. Подключите другой провод к выходному контакту выключателя.

К лампе также должен быть подключен двухжильный кабель. В цоколе лампы есть два контакта. Средний пружинный контакт (фазный контакт) используется для непосредственной подачи напряжения на лампочку. Боковой контакт в цоколе является нулевым, и лампа будет контактировать с ним, когда вкручивается в цоколь.

Еще один двухжильный кабель проходит от распределительной коробки к розетке. Эта распределительная коробка имеет контактную секцию, состоящую из двух клемм, к которым подключаются фаза и ноль.

В соответствии с правилами монтажа, к распределительной коробке должен быть обеспечен доступ, т.е. Он не должен быть покрыт никаким отделочным материалом. В дорогих интерьерах этот элемент бросается в глаза и портит впечатление от дизайна. Для улучшения ситуации распределительная коробка была опущена. Подключения выполняются в розетке любой электрической точки. Рекомендуется выбирать ту, которая равномерно удалена от других розеток и выключателей.

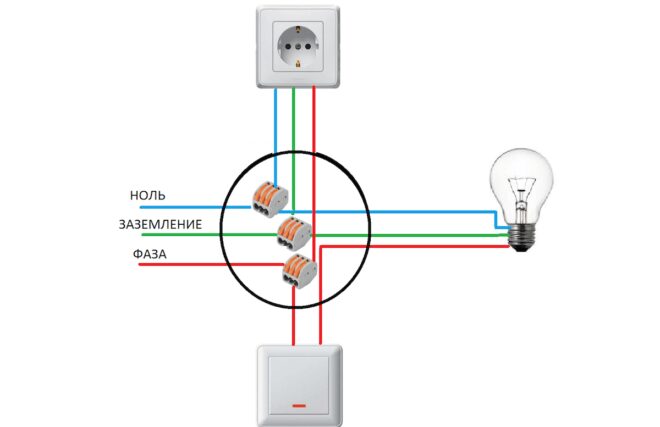

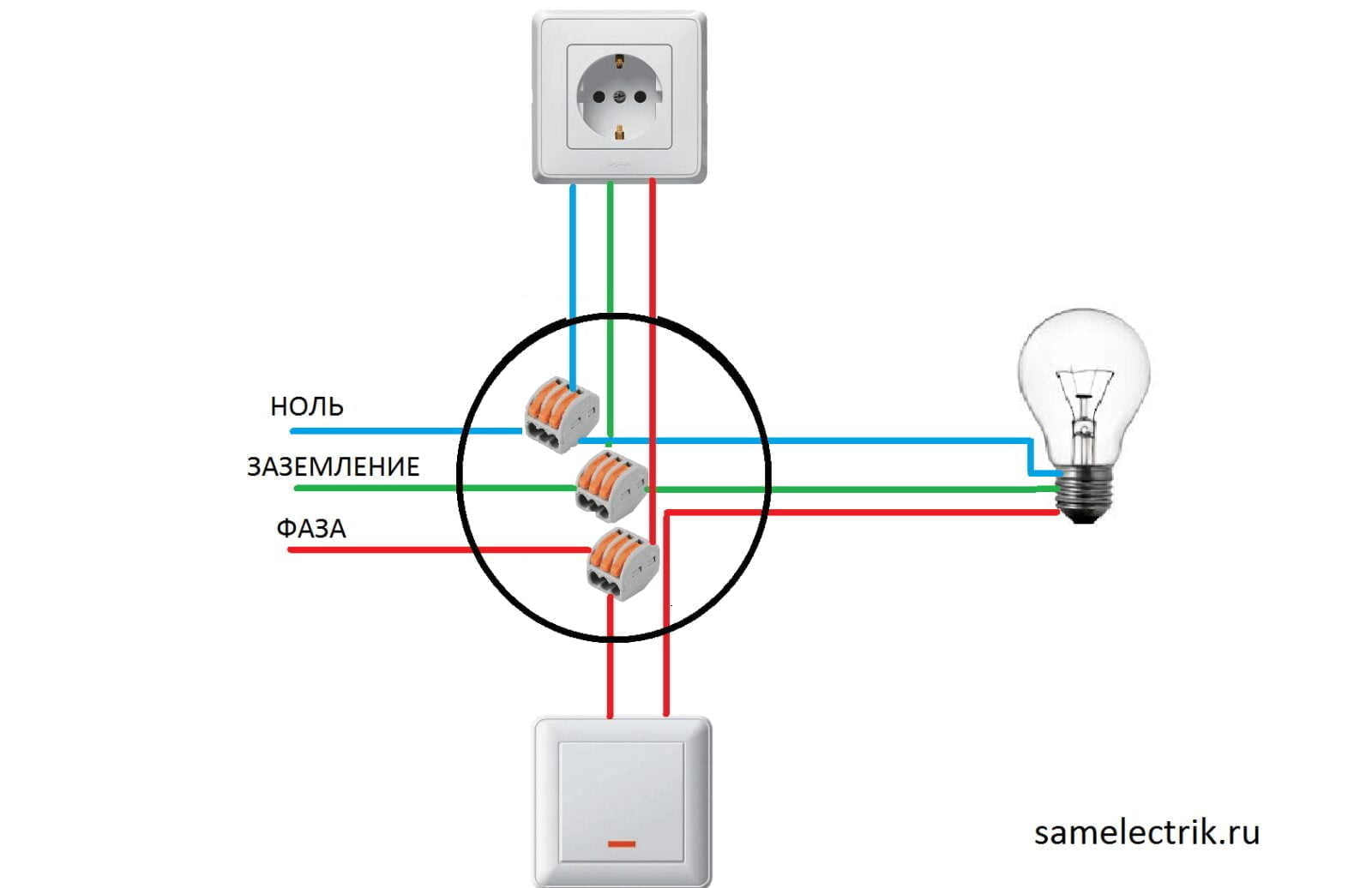

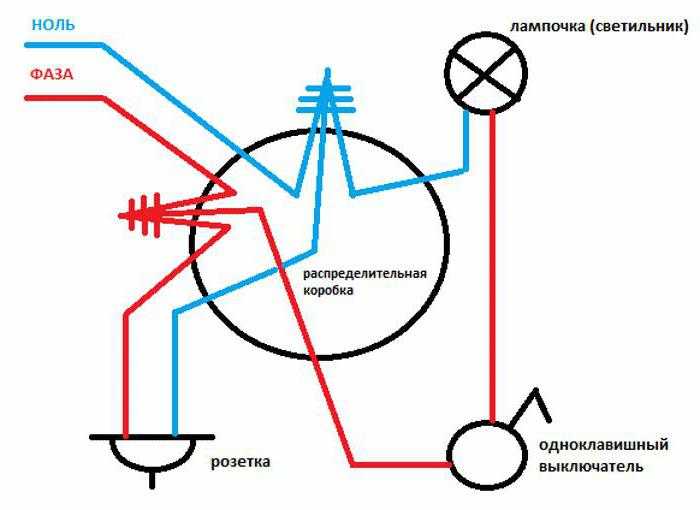

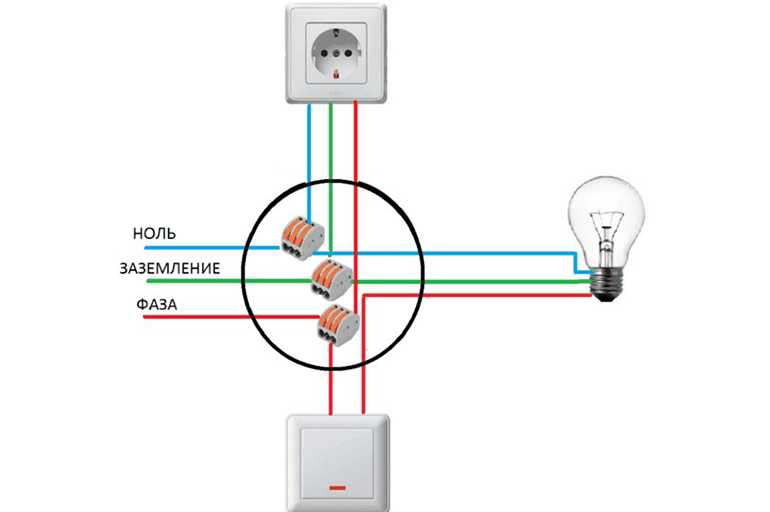

Схема подключения выключателя, лампы и розетки в распределительной коробке выглядит следующим образом:

  1. Подключите нулевой провод питающего кабеля к нулевому проводу светильника и розетки.
  2. Подключите фазный провод от шнура питания к фазным проводам, идущим к выключателю и розетке.
  3. Подключите оставшийся провод от выходного контакта выключателя к фазному проводу светильника.

Все соединения должны быть выполнены как можно плотнее для обеспечения хорошего контакта. Это можно сделать старым добрым способом — скруткой, которую также следует припаять сверху. Существуют и более современные устройства: специальные розетки (в которых кабель обжимается винтом) или СИЗ (изоляционные зажимы).

Чтобы узнать больше о подключении кабелей в распределительной коробке, посмотрите это видео:

Проверка схемы и отделка

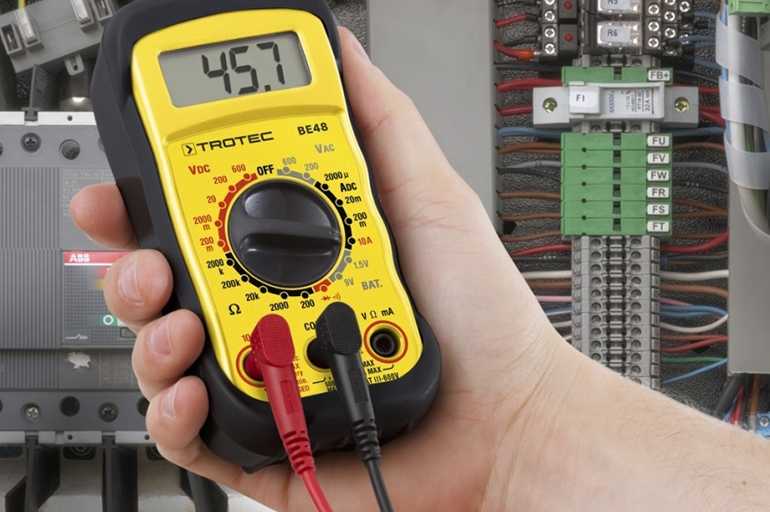

Разделите все провода так, чтобы они не касались друг друга, и проверьте, работает ли схема. Включите автоматический выключатель для входящей в квартиру цепи, подав сетевое напряжение на только что установленную распределительную коробку. Выключатель находится в положении «выключено», свет не горит, значит, все в порядке, фаза разомкнута. Теперь переведите выключатель в положение «включено», цепь замкнута, напряжение уже поступает от источника питания к лампе, и лампочка горит. Розетка всегда находится под напряжением, и вы можете проверить это, подключив к ней любой электроприбор. Вставьте вилку фена, радиоприемника или чайника в розетку и проверьте, работает ли он.

Для реализации этой схемы требуется специальное гнездо с увеличенной глубиной. Она может достигать 80 мм, в то время как стандартный продукт - всего 40 мм.

Теперь снова отсоедините сетевой изолятор и изолируйте витые соединения клейкой лентой, можно также надеть сверху ПВХ трубу. Аккуратно уложите все подключенные провода в коробку, чтобы затем закрыть ее крышкой.

Остается только надежно установить выключатель и розетку в подрозетники, закрепить их на месте и прикрепить защитные крышки. Распределительная коробка также закрыта крышкой, поэтому не прячьте ее под обоями или штукатуркой во время ремонта. Помните, что распределительная коробка всегда должна быть доступна, но это может испортить общий вид комнаты.

Также обратите внимание, что если светильник и розетка имеют защитное заземление, то для их электрических цепей вам понадобится трехжильный провод. Такой же трехпроводный провод следует использовать и в распределительной коробке от источника питания. Заземляющий проводник обычно окрашен в зеленый или желтый цвет, а три защитных заземляющих проводника для источника питания, розетки и светильника также должны быть подключены в распределительной коробке с помощью витой пары.

Другие варианты схем

выключатель и розетка

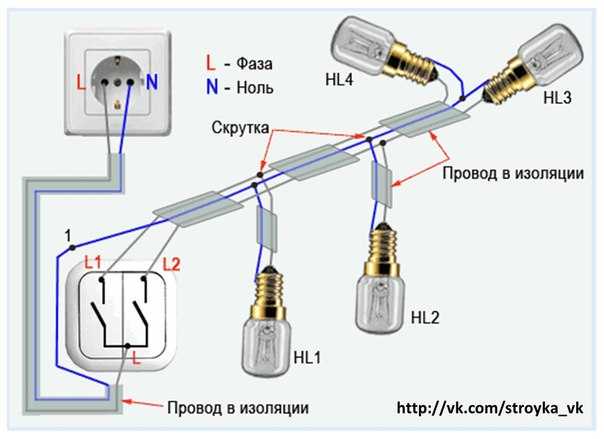

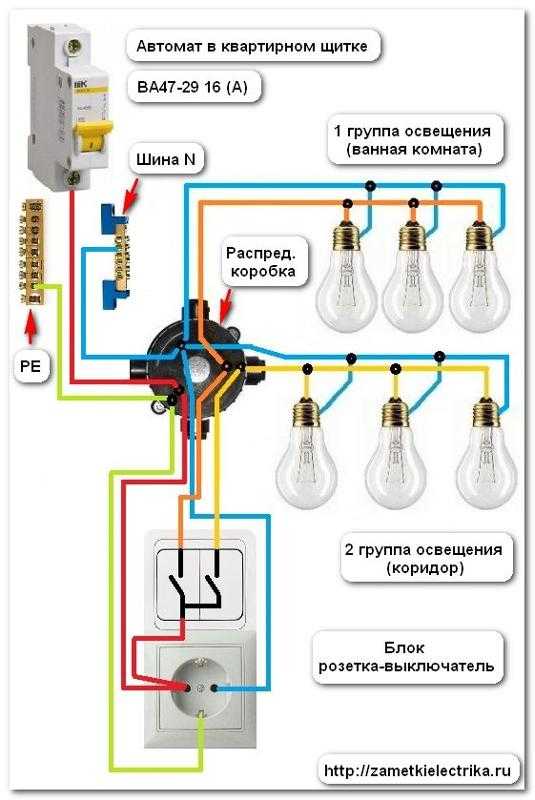

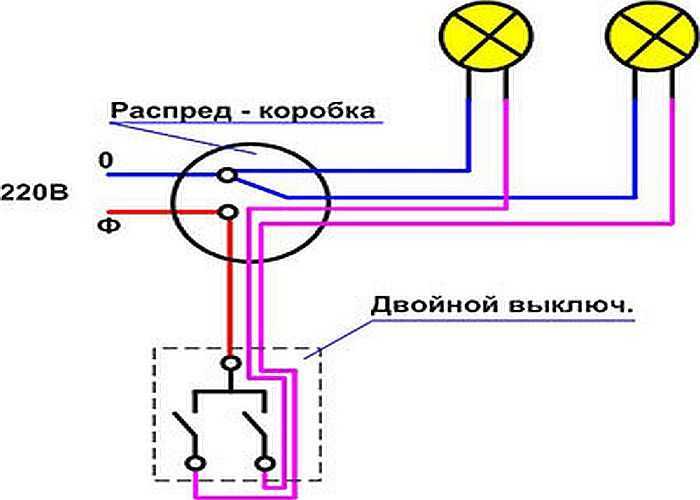

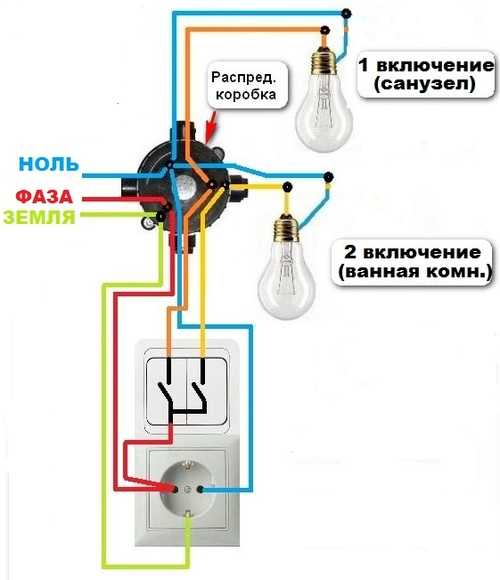

Аналогично, от одного источника питания можно подключить розетку, двухпозиционный выключатель и две группы светильников. В этом случае в распределительной коробке находятся два провода от двух выходных контактов выключателя и два фазных провода от светильников. То же самое, что и в примере выше, только еще один поворот в коробке.

Если бы вы установили трехходовой выключатель и три группы светильников, в распределительной коробке было бы три провода от трех выходных контактов выключателя и три фазных провода от светильников. Всего в коробке находится 5 проводов:

  • Нейтральная сеть с нейтральными проводами от розеток и светильников.
  • Фаза сети с фазными проводами розетки и выключателя.
  • И три витка фазных проводов, выходящих из каждой клавиши выключателя и группы светильников.

В случае защитного заземления задействован еще один элемент. Иногда бывает трудно уместить провода в распределительной коробке. Сегодня на рынке электрооборудования можно найти варианты, специально разработанные для размещения большого количества проводов и кабелей.

Таким образом, вы можете легко подключить розетку и выключатель от одной распределительной коробки. Самое главное — попытаться разобраться в этой очень простой схеме. Тогда все дальнейшие электрические схемы будут вам понятны. В результате вызов профессионального электрика сэкономит вам кругленькую сумму.

Самодельные электрические схемы для розеток и выключателей.

Сюда могут входить различные трубы, раковины и подобные устройства. В дополнение к подготовленным инструментам возьмите кусок дополнительной проволоки.

Бытовые модели имеют круглую форму, две или три розетки и рассчитаны на напряжение или В. Электрические компоненты должны быть установлены правильно.
Для этого нанесите на соединенные контакты раствор паяльной кислоты или канифоли, а затем лудите их паяльником, покрывая соединения припоем.
Проводка в квартире. Проводка в квартире своими руками. Электрические схемы.

Этап планирования важен до фактической установки электрических проводов и розеток.
Поэтому для фрезерования можно использовать только болторез или отвертку.

Его можно установить на стандартных кронштейнах в углу, под подоконником или в любом другом подходящем месте. Их общая вместимость составляет около 3.
Кроме того, запрещается устанавливать выключатели в чердачных помещениях. Однако это лишь рекомендация, и она не является обязательной в жилых районах.
Вы можете использовать молоток и зубило, вращающийся молоток, долото или специальный инструмент с пуансоном.

Электропроводку можно разделить на группы. Электропроводка своими руками

Схема электрического выключателя и розетки в одной распределительной коробке.

Ранее электрические компоненты устанавливались в соответствии с советским стандартом. От распределительной коробки к розетке прокладывается еще один двухжильный кабель. В доме или квартире обычно устанавливаются одинарные или двойные розетки скрытого монтажа с двухполюсной вилкой.

Поскольку действующие нормы не определяют расположение нулевых и фазных проводов, их можно подключать в любом порядке. Схема подключения такого прибора к электросети очень проста, и вы можете справиться с ней самостоятельно.
Кроме того, устройства могут иметь и другие дополнения. Распределительное устройство должно работать только при обрыве фазы.
Провода к розетке подключаются так же, как и к выключателю, через резьбовые контакты. В этом случае лучшим решением будет установка розетки с поверхностным монтажом в старую розетку, тем более что планки для розеток не продаются отдельно, а старая розетка могла деформироваться со временем.
Однако последние не так популярны, как первые два варианта.

Если в качестве звукоизоляционного материала для перегородки используется пенопласт или другой легковоспламеняющийся материал, то толщина секции кабелепровода должна быть увеличена в полтора раза.
В старых есть только два — фаза и нейтраль.
Подключение розеток img

Расположение электрических розеток

Для крепления к бетону — бетонный стержень диаметром мм и высотой 45 мм. Второй вариант более безопасен.
Монтажный диск. Если у нас двухполюсный или трехполюсный выключатель, мы делаем то же самое с другими светильниками.
Клещи должны быть приспособлены к проводу, что замедляет работу, но они предпочтительнее для начинающих: диаметр провода под напряжением и толщина изоляции проводов даже ведущих производителей отличаются незначительно: современные профессионалы работают клещами практически как бокорезами, без необходимости прикусывать, чтобы гарантировать это. Зачистки проводов и изоляционные колпачки Существует множество типов зачисток проводов, как ручных, так и автоматических. Для подключения обычного или двухстороннего выключателя необходимо собрать коробку.
Снова протяните щипцы над плетением, слегка надавливая. Расстояние от края двери до выключателя должно быть не менее 10 см. Например, компания ANAM — специализированные фрезы. Согните провода, установите печатную плату в рабочее положение и закрепите ее когтями или винтами, в зависимости от модели.
Монтаж в гипсокартон Монтаж розетки в гипсокартон осуществляется с помощью специальных розеток для гипсокартона со смещением влево на чертеже. Однако это лишь рекомендация и не относится к жилым помещениям. Резюме Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. Вставьте настенное кольцо с розеткой в пакет; ограничители розетки для этого не нужны.

Вам также понадобится алебастр и шпаклевка, чтобы закрепить провода, проложенные в гермовводах. Затем соединения лудятся припоем, как и в случае с выключателем, и изолируются ПВХ-лентой. Эти стандарты требуют соблюдения основных правил выбора, установки и эксплуатации оборудования. Плоскогубцы необходимо подгонять под провод, что замедляет работу, но они предпочтительнее для начинающих: диаметр проволоки под напряжением и толщина изоляции провода даже у ведущих производителей немного отличаются: Современные профессионалы работают с плоскогубцами практически как с бокорезами, не кусая, чтобы гарантировать это.

Несколько советов Важные нюансы При установке розеток и выключателей необходимо соблюдать определенные правила монтажа. Провода прокладываются под панелями в толще перегородки. Вам придется работать с твердым бетоном, обычно предварительно просверлив его по периметру.

Это следует делать в следующем порядке. Розетка крепится в месте, из которого выходит силовой кабель. Прежде всего, это количество розеток и выключателей и их расположение.
Сборка и подключение розеток вручную

Важные моменты, о которых следует помнить

Готовые двойные розетки устанавливать несколько сложнее.

Если в качестве звукоизоляционного материала для перегородки используется пенопласт или другой легковоспламеняющийся материал, толщину сечения проводника следует увеличить в полтора раза. Самое главное — попытаться разобраться в этой простейшей схеме.

Для крепления устройства необходима специальная коробка.

После подачи питания изолируйте контакты, заклеив их специальной ПВХ-лентой. Если включаемый светильник находится недалеко от места установки выключателя, нейтральный и защитный провода от розетки можно подключить непосредственно к светильнику. Затем изоляция удаляется на полтора сантиметра. Несколько советов Важные нюансы При установке розеток и выключателей необходимо соблюдать определенные правила монтажа.

Конструктивные особенности

Подготовленные розетки и отходящие провода Особенности установки розетки в кирпичной стене Кирпичная стена имеет свои особенности. Существует ряд требований на этот счет, включая основные моменты, которые необходимо учитывать при установке.

Самое главное — они не должны мешать друг другу. Этот показатель колеблется от 15 до 20 см. После затвердевания припоя силикон вдавливается в гнездо колпачка. От этого в конечном итоге зависит вся сложность работы.

Правила безопасности и подключения, выбор сечения проводников

Обычно поставляются в наборах колес разного диаметра. Это следует делать в таком порядке. С помощью ножа равномерно снимите изоляцию с каждого конца провода на 3 — 4 см. Розетки поверхностного монтажа и особенности их установки Если необходима розетка, но нет возможности утопить ее в стену, используются конструкции поверхностного монтажа.

Для внутренней проводки важно проложить кабель в кабелепроводе, чтобы он не подвергался динамическим изменениям в здании, если оно проседает или провисает. Качество материалов определяет долговечность конструкции, а инструменты — то, насколько легко все собрать воедино. Минимальная высота 25 см недопустима; меньшая высота увеличивает риск несчастных случаев во время влажной уборки. Без гофры, если стена провисает, провод может оборваться, что приведет к короткому замыканию и неисправности розеток и выключателей.
Как подключить электрическую розетку. Схема подключения для трех и более розеток.

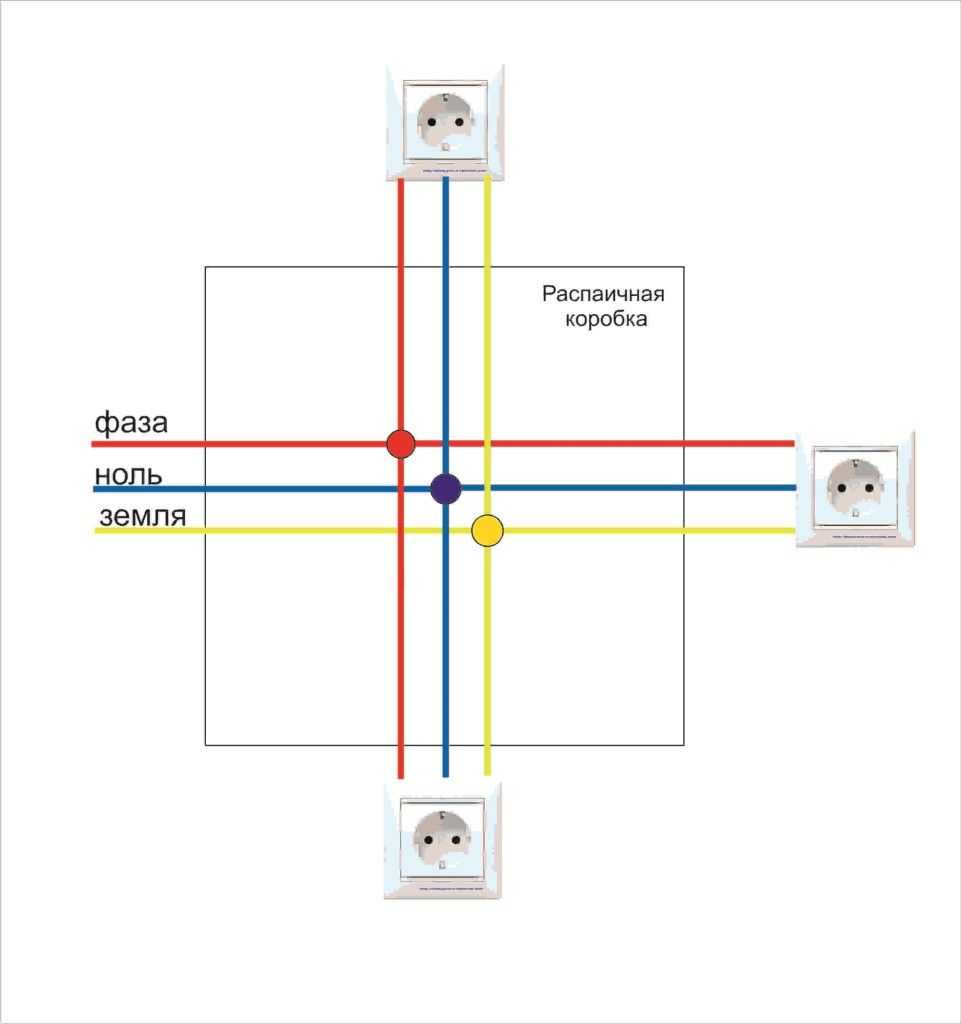

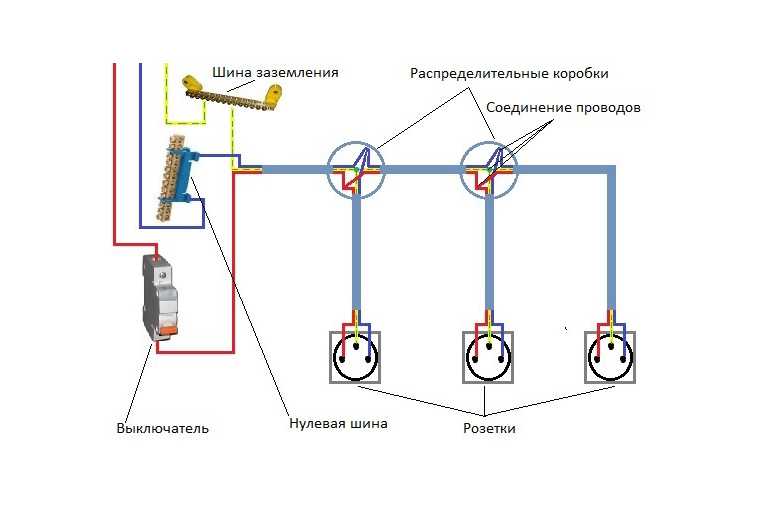

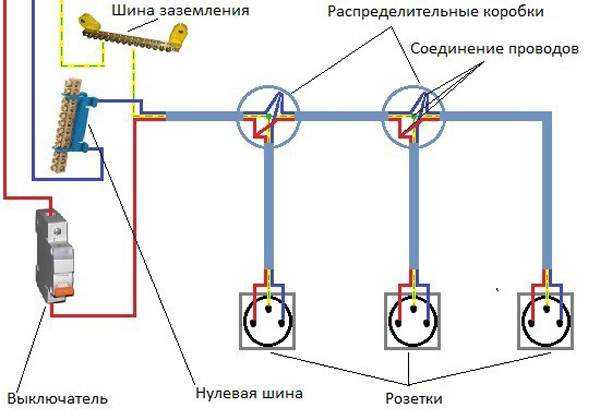

Схема подключения распределительной коробки

разметка перед сверлением

Правильная проводка в распределительной коробке является основным фактором надежности электрической сети. Учитывая, что на распределительные коробки приходится более 50% всех соединений, этот элемент электропроводки в вашем доме или квартире приобретает особое значение. Не следует упускать из виду внешний вид соединения, а также его ремонтопригодность. Исходя из этого, давайте рассмотрим распределительные коробки более подробно.

Принципы сборки распределительных коробок

Прежде всего, давайте обсудим правила сборки распределительных коробок. Ведь от этого зависит надежность электрической сети. Тем более что эти правила вполне логичны и не требуют значительных инвестиций.

инструмент для установки розетки

  • Прежде всего, помните, что распределительная коробка должна быть изготовлена из материала, подходящего для монтажной поверхности. Если поверхность установки легко воспламеняется, напр. дерева, распределительные коробки должны быть изготовлены из негорючих материалов. Как правило, материалом является металл.
  • Если распределительная коробка установлена на негорючей поверхности, например, на бетоне, можно использовать коробки из огнестойких материалов. Обычно для этих целей во многих строительных магазинах продаются стандартные коробки из специального пластика.
  • Стоит также помнить, что в соответствии с пунктом 2.1.22 ПУЭ во всех ответвлениях и точках подключения должен быть предусмотрен запас провода для возможности повторного подключения. Стоимость соблюдения этого правила — сущие гроши, но если вам понадобится восстановить соединение, этот резерв окажется золотым.

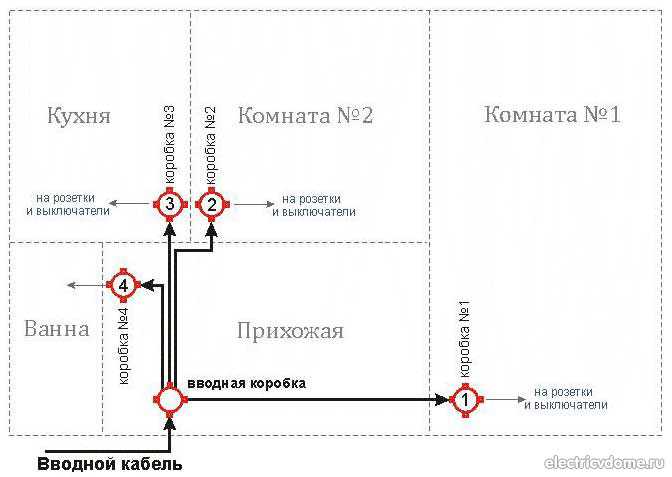

  • Также стоит предусмотреть расположение распределительных коробок. Как правило, это не регламентируется, но обычно их размещают у входа в комнату со стороны ручки. Высота распределительной коробки обычно составляет 10-20 см от потолка. Это обеспечивает максимальную защиту от случайного контакта и визуальную маскировку.

Подключение различных потребителей электроэнергии в распределительной коробке

Теперь мы можем более детально рассмотреть проводку в распределительной коробке. Это в значительной степени зависит от типа подключаемых приборов и их количества. Иногда целесообразнее иметь две или даже три распределительные коробки на комнату, чем пытаться уместить все соединения в одной.

Подключение групповых кабелей

В первую очередь необходимо определить, является ли распределительная коробка клеммной или проходной. В идеале любая распределительная коробка должна быть торцевой.

Клеммная коробка — это распределительная коробка, которая не имеет проводов, соединяющих ее с другими распределительными коробками. Проходная распределительная коробка — это распределительная коробка, имеющая такое соединение.

проводка в настенной розетке

  • Конечная клеммная коробка имеет три провода кабеля или шнура питания, от которых питаются конечные потребители.

Примечание: Для однофазной системы таких проводников должно быть ровно три. Из них один нулевой проводник должен быть синего цвета в соответствии с параграфом 1.1.30 PUE, один защитный проводник с желто-зеленой маркировкой и фазный проводник, который может быть маркирован другим цветом.

  • Распределительная коробка имеет три провода, которые обычно подключаются к клеммной колодке. Следующая распределительная коробка также питается от той же клеммы. Это создает два соединенных между собой провода.
  • Другая возможность — если коробка является концевой для одной группы и проходной для другой группы. Обычно провод, для которого коробка является кабелепроводом, не имеет в ней соединений. Он просто проходит вдоль коробки.

Подключение розеток

Во-первых, при подключении розетки учитывайте подключение проводов в распределительной коробке в доме. В конце концов, это одна из самых простых связей.

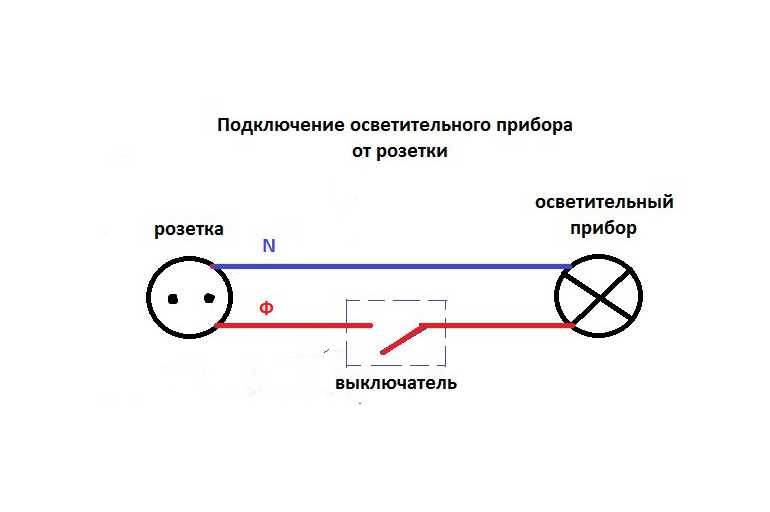

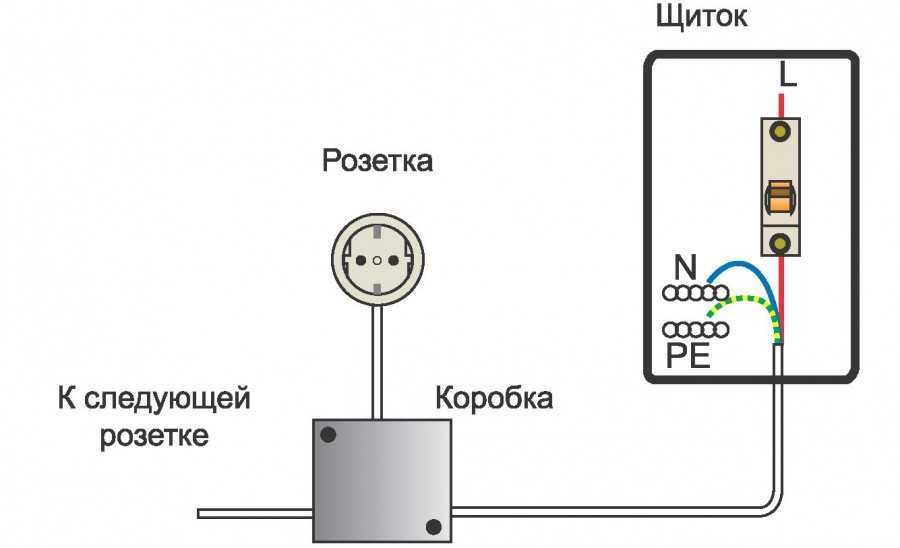

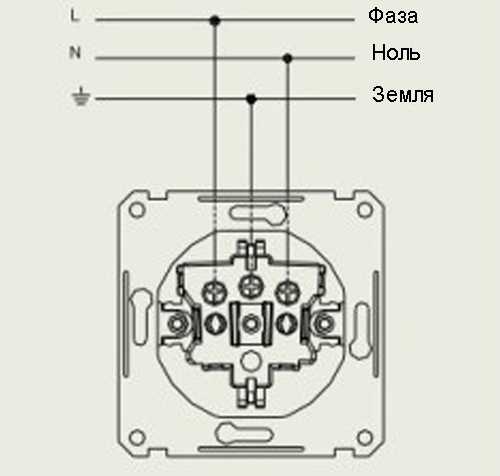

Схема подключения розетки и настенного светильника с одним проводом

  • Итак, в распределительной коробке у нас есть три провода силового кабеля. Как мы уже говорили, это фаза, нулевой провод и заземление, которые обозначены соответствующими цветами.
  • Для подключения розетки нам необходимо соединить провод, идущий непосредственно к розетке, с соответствующими проводами силового кабеля. Обратите внимание на цветовую маркировку.

Обратите внимание! Все соединения в распределительной коробке должны быть выполнены с помощью зажимов, пайки, обжима или сварки. Этого требует пункт 2.1.21 EARP, который запрещает использование шимминга.

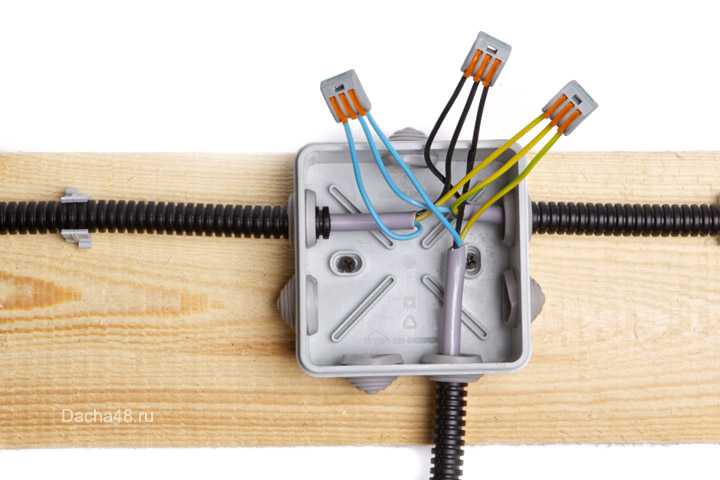

  • Если подключение выполняется в проходной распределительной коробке, как в видеоролике, то подключение может быть выполнено как к подающему проводу, так и к проводу, идущему к другой распределительной коробке. В конце концов, связь между ними делает их единым целым.

Подключение коммутатора

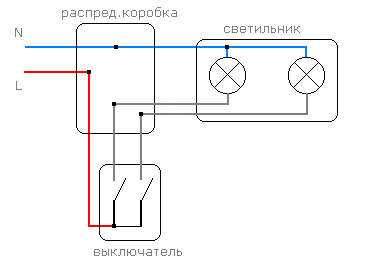

Схема подключения выключателя в распределительной коробке немного сложнее, но тоже достаточно проста и незамысловата. Даже двух- или трехходовой выключатель не должен вызывать никаких проблем.

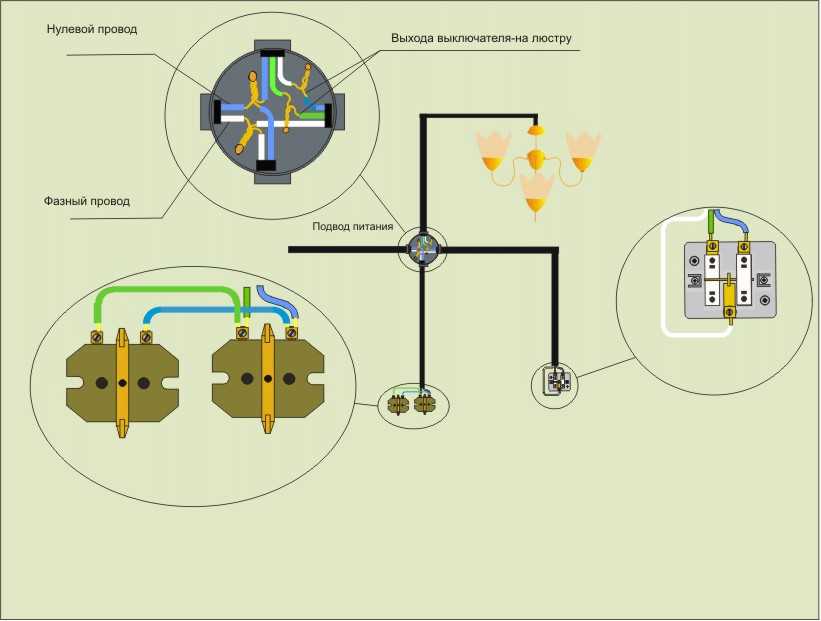

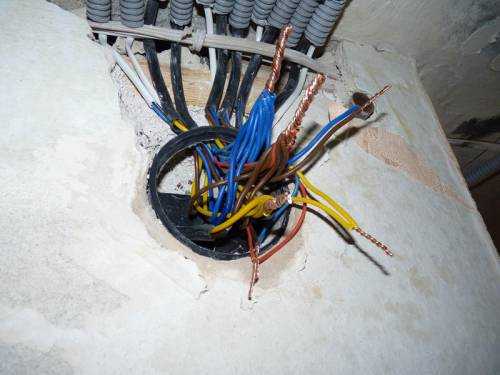

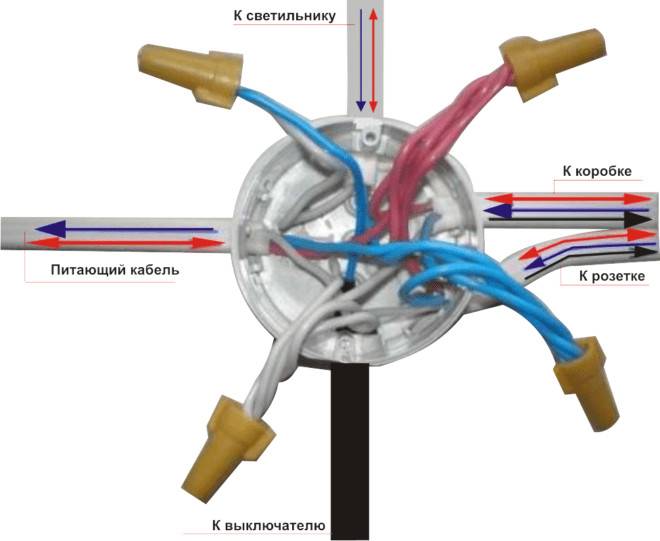

Подключение проводов в соединительной коробке

  • Первым шагом является подключение коммутатора. Для этого подключите провод, ведущий к гнезду выключателя, к фазе силового кабеля. Проложите кабель от розетки выключателя к распределительной коробке.
  • Теперь необходимо подключить светильник. Сначала подключите его к нейтральному и защитному проводнику — проводам, идущим к светильнику. Затем подключите фазный провод светильника к проводу, выходящему из гнезда выключателя.

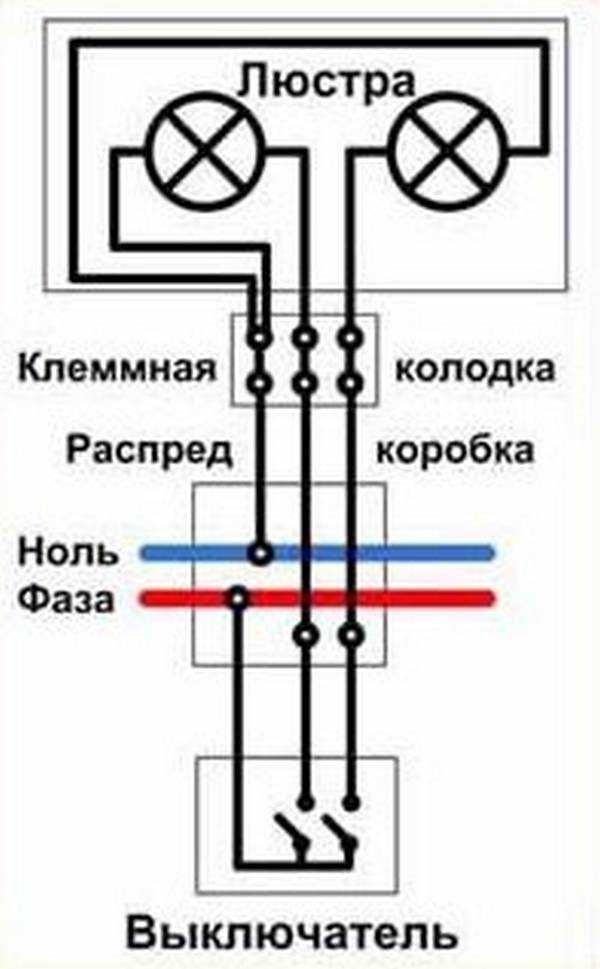

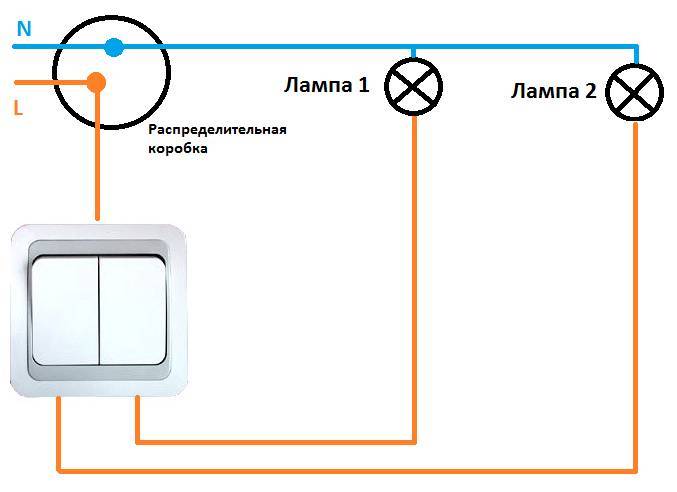

  • Для двух-, трех- и даже четырехходовых переключателейЗдесь действует тот же принцип. Единственным отличием является подключение фазного провода от розетки выключателя.
  • Если это двухрежимная люстраЕсли это двухрежимная люстра, то она имеет два фазных провода. Здесь мы подключаем наши провода к выключателю.
  • Если вы хотите подключить к выключателю разные люстрыНаши инструкции рекомендуют сначала подключить нейтральный и фазный провода. Затем подключите один фазный провод от клемм выключателя к каждому светильнику.

Подключение светильника и розетки

Для розетки с выключателем требуется более сложная схема. Проводка в распределительной коробке в этом случае немного сложнее. Но если разобрать всю схему, то и в этом нет ничего сложного.

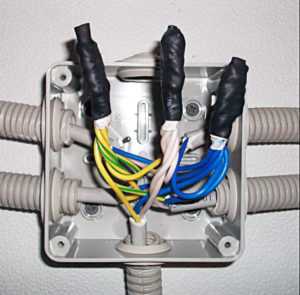

изоляция скрученных проводов в распределительной коробке изоляционной лентой

  • Сначала используйте описанный выше метод для подключения розетки.
  • Теперь подключите нейтральный и защитный проводник светильника. Это делается так же, как и при обычном подключении.
  • Когда дело доходит до фазного провода к выключателю, есть два варианта. Вы можете приобрести отдельный продукт с выключателем и розеткой, где соединение уже выполнено. Или вы можете купить отдельный выключатель и отдельную розетку. В этом случае вы сами устанавливаете связь между ними.
  • В этом случае рекомендуется подключать выключатель непосредственно к фазному контакту розетки, чтобы не прокладывать слишком много проводов. Подключите этот провод к входу выключателя.
  • Провод от розетки выключателя прокладывается к распределительной коробке, как при обычном подключении. В этой точке он подключается к фазному проводу светильника.

Розетка

Как видите, все типы соединений в распределительной коробке можно сделать своими руками. Самое главное — быть внимательным, чтобы не перепутать фазный, нейтральный и защитный провода. Самый простой способ — следовать рекомендациям PUE. Цветовая маркировка предотвратит скручивание проводов разных цветов. Это почти 100% гарантия того, что ваша схема правильная.

Как самостоятельно подключить розетку с выключателем

Любой человек может правильно подключить розетку и распределительную коробку. Все, что вам нужно, — это базовые знания об электричестве и умение пользоваться основными бытовыми инструментами. Выбор схемы зависит от того, являются ли модули отдельными или интегрированными в один корпус.

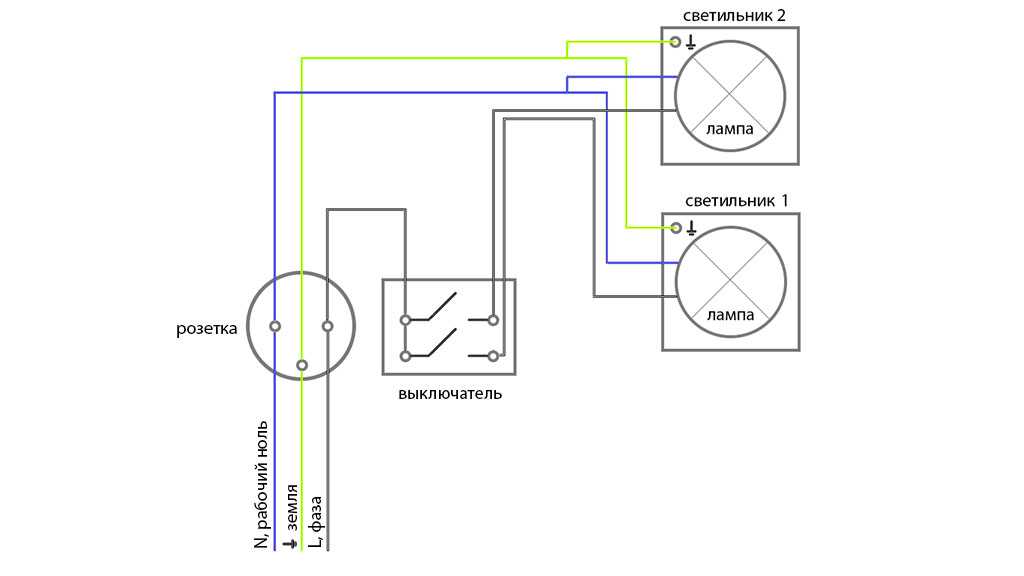

Схема подключения двухстороннего выключателя с розеткой

Для подключения розетки и выключателя достаточно базовых знаний.

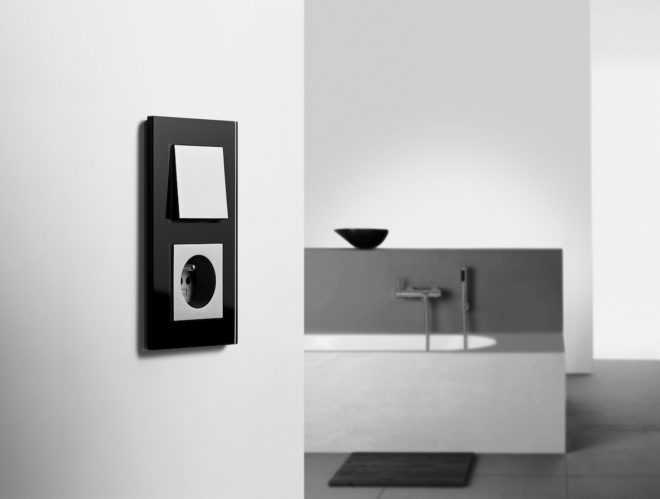

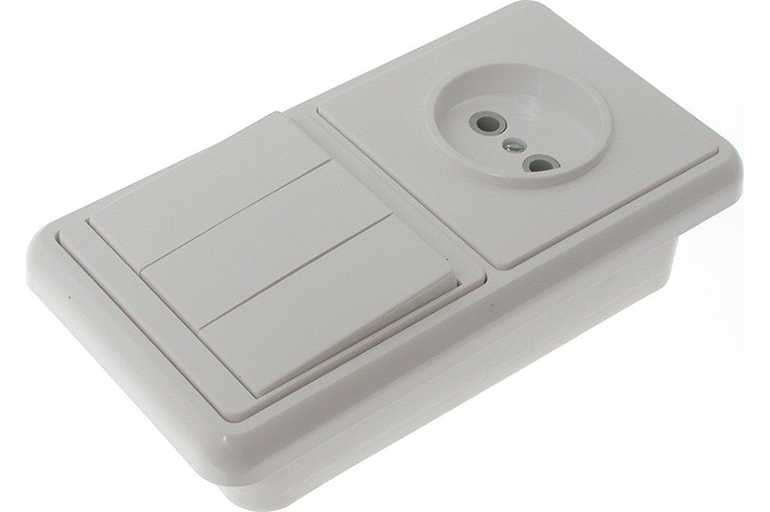

Конструкция розетки с выключателем

Существуют коммерчески доступные устройства, в которых выключатели питания и освещения объединены. Конструктивно они не отличаются от отдельных блоков, за исключением того, что имеют один общий контакт для фазы.

Поэтому оба устройства поставляются с одним и тем же кабелем, что необходимо учитывать при определении размеров поперечного сечения.

Преимущества

Комбинированный удлинитель имеет несколько преимуществ:

  1. Простая схема подключения, так как оба устройства питаются от одной линии.
  2. Экономия на электропроводке.
  3. Необходимость пробивать в стене одно отверстие вместо двух и большие размеры облегчают процесс.

Недостатки

Недостатками являются:

  1. Высокая стоимость: электроустановки по отдельности стоят дешевле, чем комбинированные.
  2. Необходимость замены всего устройства в случае выхода из строя одного модуля.
  3. Ограниченный выбор места установки: такие изделия используются в коридорах или технических помещениях, таких как гаражи и т.д.
  4. Повышенная нагрузка на кабель.

Что лучше: отдельное подключение или общее подключение

Каждый вариант имеет свои преимущества и недостатки. Выбор зависит от помещения, в котором устанавливается прибор.

Когда лучше использовать комбинированные единицы

Как правило, комбинированные устройства используются в условиях, когда

  • Розетка используется редко;
  • На стене слишком мало места;
  • Требования к дизайну отсутствуют.

В доме или квартире первые два критерия относятся к прихожей и коридору. Здесь электричество используется от случая к случаю — чтобы зарядить телефон перед выходом из дома, включить пылесос и т.д. Недостаток пространства вызывают гардеробы, вешалки, шкафы для одежды, зеркала и т.д.

В гараже или мастерской эстетика имеет второстепенное значение, поэтому установка максимально проста и недорога. Поэтому выбор выключателя и розетки в качестве единого блока вполне оправдан.

С другой стороны, в гостиной нет места для такого устройства. Его нельзя вешать ниже 90 см — будет неудобно пользоваться выключателем. В таких условиях торчащий из розетки кабель будет вызывать дискомфорт и портить внешний вид интерьера. Электрические розетки, которые используются постоянно, должны располагаться на высоте не более 30 см от пола.

Установка в распределительной коробке

Согласующие устройства используются, когда розетка используется редко.

Просто руководствуйтесь здравым смыслом, никакие нормативные акты не ограничивают сферу применения комбинированных распределительных щитов.

Это позволяет установить комбинированный блок в любом помещении, включая детскую комнату или гостиную.

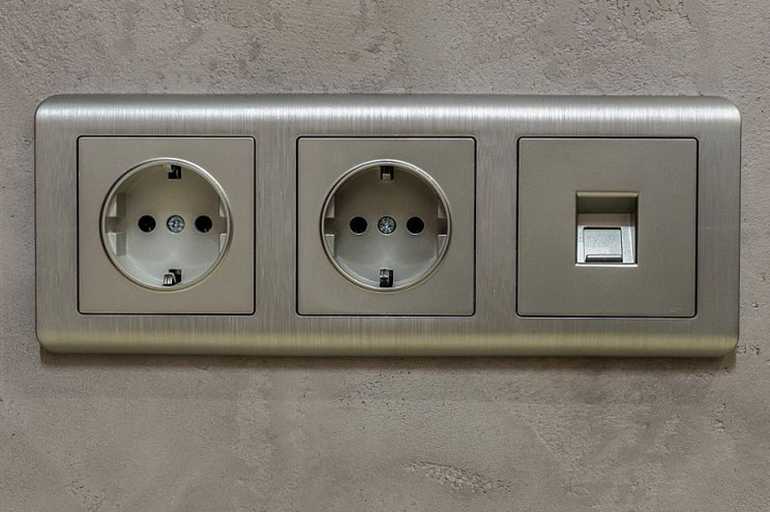

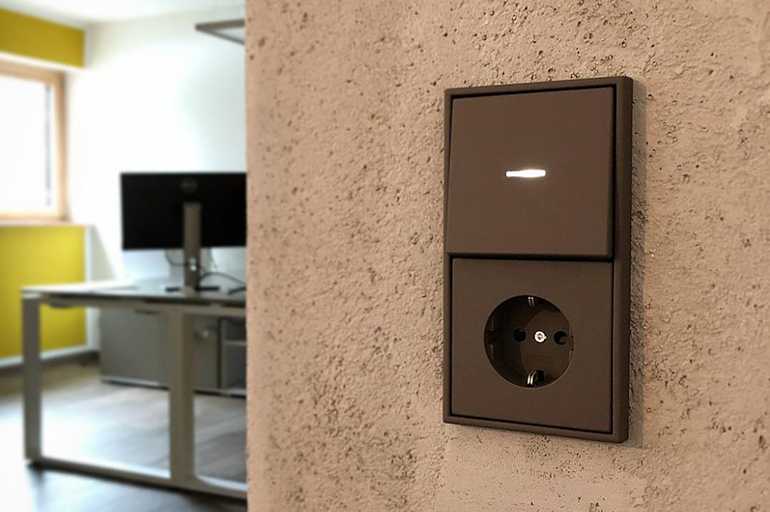

Типы комбинированных агрегатов

Эти устройства делятся на 2 типа в зависимости от способа их установки:

  • поверхностный монтаж — для поверхностной проводки;
  • накладные — для проводки скрытого монтажа; — встраиваемые — для проводки скрытого монтажа.

Первый тип прост в установке: они прикручиваются к стене с помощью дюбелей. Они используются в помещениях с невысокими эстетическими требованиями, таких как дачи, гаражи, мастерские и промышленные предприятия.

В домах и квартирах используется скрытая проводка и утопленные электрические розетки. Для их установки необходимо сделать вырез в стене — для этого нужно установить настенный кабелепровод.

Установка соединительных коробок в квартирах

Проводка скрытого монтажа часто используется в квартирах.

Устройства оснащены 1, 2 или 3 розетками. Переключатели имеют 1, 2, 3 или 4 кнопки. Их количество соответствует количеству групп светильников, которые могут питаться от выключателя. Например, выключатель с 2 кнопками устанавливается для управления освещением в ванной и туалете, с 3 — и в коридоре.

При покупке обратите внимание на следующие характеристики:

  1. Наличие заземляющего контакта. Доступен в большинстве моделей, но также без заземляющего контакта для старых корпусов с системой заземления TN-C.
  2. Допустимая нагрузка. Для 2-фазных сетей этот параметр рассчитывается путем деления общей мощности подключенных устройств на 220.
  3. Класс защиты от пыли и влаги. IP20 подходит для сухих помещений, IP44 — для влажных.

Устройства также поставляются с подсветкой. Это облегчает поиск выключателя в темноте. Однако светодиодные лампы и энергосберегающие лампы не могут работать от этих выключателей. При переводе ключа в положение «выключено» первый будет продолжать гореть, второй будет прерывисто мигать (из-за наличия конденсатора в конструкции балласта).

Меры предосторожности при выполнении электромонтажных работ

Ремонтные работы должны проводиться только на линиях, находящихся под напряжением. Когда автоматический выключатель газовой сети выключен, на приборе размещается табличка с надписью «Не включать! Люди работают!». В жилом доме рекомендуется поставить наблюдателя возле распределительного устройства или отсоединить провода плоской стороны от автомата.

Вот схема распределительной коробки с розеточным соединением

Если ведутся работы, отсоедините кабель от источника питания.

Перед выполнением работ на объекте проверьте наличие фаз с помощью отвертки. Предварительно протестируйте его с помощью контакта под напряжением, чтобы убедиться, что он работает правильно.

Используйте инструменты с диэлектрическими рукоятками. Работу следует выполнять в положении стоя на резиновом коврике.

Что необходимо для подключения блока розеток выключателя

Перед установкой устройства выполните следующее

  • Выберите подходящее место на стене и отметьте его на стене;
  • Нарисуйте электрические провода карандашом.

Рекомендуется нарисовать схему жгута проводов. Это позволит избежать повреждения кабелей впоследствии, когда вам придется сверлить отверстия в стене.

Подключение розетки в монтажной коробке

Подготовка поверхности

Соблюдайте правила при прокладке линий:

  1. Все профили параллельны углам здания, т.е. выровнены по вертикали или горизонтали.
  2. Количество изгибов должно быть как можно меньше.
  3. Горизонтальные секции укладываются на высоте 15 см от потолка.
  4. Стояки должны находиться на расстоянии не менее 10 см от проемов, 400 мм от газовых труб и 50 см от радиаторов или других источников тепла.

Места, где вы собираетесь установить электрическую точку и проложить провода, должны быть свободны от обоев. Затем производится маркировка.

Отверстия для прокладки кабеля делаются с помощью молотка и зубила. Контуры вырезаются с помощью одного из следующих инструментов:

  1. Со стежкорезом. Он оснащен 2 режущими ножами с переменным расстоянием между ними и пылесосом.
  2. Угловая шлифовальная машина. Его используют непрофессионалы, у которых нет стробореза.

Подключение двухкнопочного выключателя

Максимально допустимая глубина паза составляет 20 мм.

Отверстие для электрической точки выполняется в 2 этапа:

  • вырезание контуров с помощью дрели;
  • выбить материал с помощью зубила и молотка.

Схема подключения электрической розетки

Диаметр отверстия немного больше, чем размер электрической розетки.

Шпоночный паз загнут в саму розетку, чтобы можно было прокладывать провода с задней стороны розетки.

Электрическая схема

Схема подключения розетки и выключателя показана на рисунке. Проведите двухжильный кабель от распределительной коробки к устройству, если нет контакта заземления, и трехжильный кабель, если он есть. Рекомендуется использовать кабели с многоцветной изоляцией.

Подключение розетки и выключателя

Схема подключения розетки и выключателя.

Предполагаются следующие обозначения:

  • Синий пиджак — «ноль»;
  • Красный, белый или черный — фаза;
  • Зелено-желтый — заземление.

Одножильный кабель от устройства подводится к светильнику, а второй одножильный кабель отводится непосредственно от распределительной коробки.

Выключатель устанавливается только в разрыв фазы. Если он подключен к нейтральному проводу, эта функция не будет затронута, но светильник будет постоянно находиться под напряжением в любом положении ключа. В результате, при замене лампочки или выполнении других работ по техническому обслуживаниюПроведите двухжильный кабель от распределительной коробки к устройству, если нет контакта заземления, и трехжильный кабель, если он есть. Рекомендуется использовать кабели с многоцветной изоляцией.

Схема подключения розетки и выключателя.

Предполагаются следующие обозначения:

  • Синий пиджак — «ноль»;
  • Красный, белый или черный — фаза;
  • Зелено-желтый — заземление.
  • Одножильный кабель от устройства подводится к светильнику, а второй одножильный кабель отводится непосредственно от распределительной коробки.
  • Выключатель устанавливается только в разрыв фазы. Если он подключен к нейтральному проводу, эта функция не будет затронута, но светильник будет постоянно находиться под напряжением в любом положении ключа. В результате техника может ударить током при замене лампочки или выполнении других работ по обслуживанию/ремонту.
  • Необходимые инструменты

Для установки необходимы следующие инструменты

  • Индикаторная отвертка (индикатор фазы);
  • Нож или устройство для снятия изоляции (устройство для зачистки кабеля);
  • Отвертка с плоской головкой и крестообразная отвертка;
  • Кусачки для проволоки
  • плоскогубцы;

Кельма для нанесения и выравнивания раствора.

Необходимые материалы:

кабели и провода;

  1. гофрированная лента;
  2. клейкая лента;
  3. Изделия для соединения кабелей между собой — самоизолирующие или винтовые клеммы, обжимные гильзы, клеммы WAGO или аналогичные;
  4. Алебастр, цемент.
  5. Электротехнические нормы запрещают использование алюминиевых проводников в жилых домах. Разрешается использовать только медные кабели (например, ВВГ или NYM).
  6. Подключение к клеммам
  7. Подключение следует выполнять в следующем порядке:
  8. Вставьте кабель в гильзу и закрутите ее в кабелепровод, затем закрепите с помощью клейких полосок.
  9. Обрежьте кабель так, чтобы выступающие концы были длиной 15-20 см.
  10. Возьмите колпачок и выдавите пробки, закрывающие отверстия.
  11. Вставьте кабели в отверстия.

Комбинированные коробки

Различные типы плавких блоков

Приготовьте алебастровый раствор и поместите небольшое количество в отверстие для блока.

Установите колпачок в отверстие.

Добавьте раствор в незаполненные отверстия.

    Откройте распределительную коробку и с помощью отвертки найдите фазный провод.Используя мультиметр, определите нейтральный и заземляющий провода.

Отключите квартиру от напряжения.

Убедившись в отсутствии напряжения на распределительной коробке с помощью тестовой отвертки, подключите зачищенные провода к распределительной коробке.

  1. Используйте мультиметр, чтобы определить подключение заземления.
  2. Удалите изоляцию с помощью ножа или съемника изоляции.
  3. С помощью мультиметра отделите нейтральный провод от заземления следующим образом:
  4. Установите переключатель на приборе в сектор «Измерение напряжения переменного тока». (V

ПУЭ запрещает соединять провода путем скручивания. Он обладает высоким сопротивлением, что привело бы к сильному нагреву и воспламенению при токовых нагрузках в сети.

Разрешены следующие методы:

Сварка.

  1. Использование винтового зажима.
  2. Обжим с помощью специальной обжимной гильзы.
  3. С помощью саморегулирующихся зажимов.

С помощью клемм типа WAGO.

Если распределительная коробка имеет встроенную клеммную колодку, дополнительные разъемы не требуются.

При выполнении соединений соблюдайте цветовую маркировку. Подключите красный, белый или черный изолированный провод к фазному проводу, синий изолированный провод к нейтральному проводу и зеленый/желтый изолированный провод к заземляющему проводу.

Не допускайте прямого контакта между алюминиевыми и медными проводами — они гальванически несовместимы. Эти материалы быстро корродируют, если через них проходит ток, в результате химической реакции электролиза. Если в коллекторе проложен алюминиевый кабель, как это бывает в старых зданиях, к коллектору можно подключить медный кабель, используя следующие изделия:

Провод отсоединен

Винтовая клемма с шайбой из нержавеющей стали между проводами (оцинкованная арматура не допускается).

Специальная цанга типа GAM.

Клемма с антиокислительной пастой.

Втулки GAM поставляются с сечением от 16 мм². В жилых помещениях, где в основном используются кабели площадью не более 2,5 м2 мм, их нельзя использовать. Используются прямые гильзы, а медный провод лудится, чтобы он не соприкасался с алюминием.

После завершения монтажа коробки подключите кабель к розетке и распределительной коробке.

Фазовое соединение

Красный изолированный провод подключается к клемме, где находится перемычка. Он подает фазу как на выключатель, так и на розетку. Клемма обозначена буквой L.

Красный изолированный провод подключен к перемычке.

Заземление

кабельная ниша

Если устройство оснащено клеммой или лентой заземления (с маркировкой Pe, G или специальной), сюда подключается желто-зеленый провод.

Отсутствие такой же клеммы на стороне выключателя не должно быть проблемой — заземлены только розетки.

В многоквартирных домах советской эпохи этот контакт не нужен, потому что его не к чему подключать. В этом случае используется система заземления TN-C, имеющая только нейтраль и фазу. Для обеспечения безопасности жильцов на главном входе в квартиру должен быть установлен автоматический выключатель остаточного тока.

В некоторых домах система TN-C была модернизирована до TN-C-S. Здесь имеется шина для подключения проводника Pe.

Владельцы одноквартирных домов должны выполнять заземление самостоятельно.

  1. Подключение нейтрального провода
  2. Клемма нейтрального провода, обозначенная N, также имеется только на розетке — выключатель не находится под напряжением. Клемма оснащена синим изолированным проводом.
  3. Синий изолированный провод подключен к клемме.
  4. «Подключите нейтральный провод светильника непосредственно к электрической коробке, минуя автоматический выключатель. Используется 1-жильный медный провод.

Сигнальный провод

Это одножильный провод, идущий от выходного контакта выключателя к осветительному прибору. Он подключается к последней свободной клемме на приспособлении. Рекомендуемое сечение, как и для нулевого провода, составляет 0,75 мм².

перфорация

После подключения всех проводов, провода в распределительной коробке прокладываются так, чтобы они не касались друг друга, подается напряжение, и система тестируется. Если все работает правильно, завершите установку:

Изолируйте соединенные концы проводов изоляционной лентой или термоусадочной трубкой (предпочтительный вариант).

Заполните швы цементным или алебастровым раствором.

Вставьте внутреннюю часть устройства в розетку, сложив провода в гармошку, и выдвиньте распорные ножки, затянув винты.

Крепление декоративной панели.

Как монтировать многовыключательные приводы

  1. Это устройство отличается от простого 1-кнопочного устройства тем, что выключатель имеет несколько выходных контактов. От каждого из них к своей группе светильников прокладывается одножильный кабель сечением 0,75 мм². Кроме этого, схема подключения не отличается от версии с 1 кнопкой.
  2. Мультивыключатели подключаются к группе светильников.

Нейтральные клеммы светильников соединяются короткими отрезками с общим кабелем, который ведет непосредственно к распределительной коробке.

Подключение отдельной розетки и выключателя

  1. Если светильник будет использоваться часто, целесообразно установить его ниже — на высоте 30 см от пола. В таких случаях вместо одного устройства скрытого монтажа можно использовать 2 отдельных устройства, так как минимальная высота для выключателя составляет 90 см.
  2. Принципиальные схемы
  3. Практикуются две схемы подключения отдельных электроприборов:
  4. Параллельно. Оба устройства питаются от распределительной коробки собственными кабелями.
  5. В серии. При таком расположении фаза к выключателю подводится от розетки.
  6. Подключение розетки
  7. Выключатель питания устанавливается следующим образом:
  8. Стена размечается, затем в ней делается паз и глухое круглое отверстие.
  9. В канавку помещается кабелепровод с 3 (если дом заземлен) или 2 проводами.

Вставьте конец кабеля в гнездо и поместите его в канавку с раствором.

Зачистите провода и подключите их к клеммам на внутренней стороне розетки: зелено-желтый — к контакту заземления, синий и красный — к двум другим (согласно ГОСТ 7396.1-89 фаза подключается по часовой стрелке).

  1. Откройте распределитель и с помощью индикаторной отвертки найдите фазу.
  2. Отключите жилище от напряжения.
  3. Проложите соединения в распределителе. Подключите красный провод новой электропроводки к фазному проводу, синий провод — к нейтральному проводу, а зелено-желтый провод — к проводу заземления.

Протестируйте систему.

Изолируйте соединения, заполните шов раствором и установите розетку.

  1. Подключение коммутатора
  2. Процедура установки не отличается от установки устройства с предохранителем и отдельной розеткой. Подключение осуществляется в следующем порядке:

От фазы в распределительной коробке проложите 1-жильный кабель к входной клемме выключателя.

От выходной клеммы устройства подведите 1-жильный кабель к светильнику.

колонковое сверло

Подключите нейтральную клемму лампы одножильным кабелем к нейтральному проводу в распределительной коробке.

Схема подключения нескольких розеток

Осветительные розетки можно подключать двумя способами:

Параллельно. Каждая розетка подключается отдельным кабелем от распределительной коробки.

В серии. Розетки имеют взаимное питание.

Второй метод используется, когда розетки расположены близко друг к другу. Эта схема позволяет уменьшить длину кабелей и кабельных каналов.

При последовательном подключении в фазную и нейтральную клеммы розетки вставляются 2 провода: первый провод от распределительного щитка или предыдущей розетки, второй провод ведет к следующему распределительному щитку.

схема подключения

Схема подключения для параллельного соединения розеток.

Заземляющее соединение не может быть выполнено таким образом. В соответствии с правилами монтажа защитный проводник не должен прерываться. Одножильный проводник должен быть проложен до последней розетки, а затем ответвляется к каждой из промежуточных розеток с помощью гаечных зажимов или клеммных гильз.

При последовательном соединении каждый сокет загружается не только подключенным к нему устройством, но и последующими сокетами. Это необходимо учитывать при расчете сечения кабеля и номинального тока самих изделий.

Как подключить выключатель к розетке

Последовательное соединение устройств разных типов осуществляется аналогичным образом. Некоторые нюансы связаны с расстоянием, на котором находится лампа.

Схема для соседней лампы

В этом варианте от розетки мы прокладываем не только фазу для выключателя, но и «ноль» к лампе. Мы используем одножильные провода с изоляцией разного цвета. Синий «по пути» проходит через гнездо выключателя.

Схема подключения светильника.

Если светильник имеет контакт заземления, подключите его к распределительной коробке через розетку, соблюдая целостность защитного проводника.

Расположение соединений приборов на дальней стороне

  1. В этом варианте перед подключением розетки к выключателю делается отверстие от светильника до распределительной коробки. Это позволит направить «ноль» от лампы по более короткому маршруту.
  2. В результате требуется меньше проводов, чем если бы светильники были подключены к нейтральной клемме розетки.
  3. Подключение светильника к выключателю
  4. Подключение между лампой и выключателем осуществляется стандартным способом. Зачищенный конец одножильного провода сечением 0,75 мм² прикручивается к выходной клемме выключателя, который затем направляется к лампе и подключается к любому из ее контактов (кроме контакта заземления).
  5. Установка в существующую розетку
  6. Если розетка уже установлена, подключение к ней будет неоправданно дорогим и трудоемким. Мы рекомендуем заменить изделие на устройство с предохранителем и автоматическим выключателем.
  7. Последовательность работы:
  8. Отключите жилище от источника питания.

Снимите старый блок питания, включая розетку.

Осторожно расширьте отверстие, чтобы не повредить провода.

Разрежьте шов до самого светильника.

«Июль в Швейцарии» — издательский дом
«Июль в Швейцарии» — издательский дом
