Организация освещения с двумя лампочками и одним выключателем

При установке освещения в зданиях часто приходится делать так, чтобы лампы в одной комнате включались двумя выключателями. Обычно это происходит на лестничных клетках. Выключатели этого типа называются проходными и являются самыми сложными в установке. Однако в обычной квартире нет необходимости в такой планировке.

Наиболее распространенным в бытовых условиях является вариант, при котором несколько ламп включаются одновременно с помощью одного выключателя. Это может быть прожектор с тремя или более лампами и, возможно, несколькими светодиодными лентами. И вот здесь-то и возникают трудности, связанные с недостатком знаний о такой установке, хотя особых сложностей здесь нет.

Необходимо рассмотреть несколько возможных схем подключения потребителей, чтобы понять суть такой работы. Кроме того, двойные выключатели имеют свои особенности подключения.

Содержание

Обычный выключатель для одной лампы

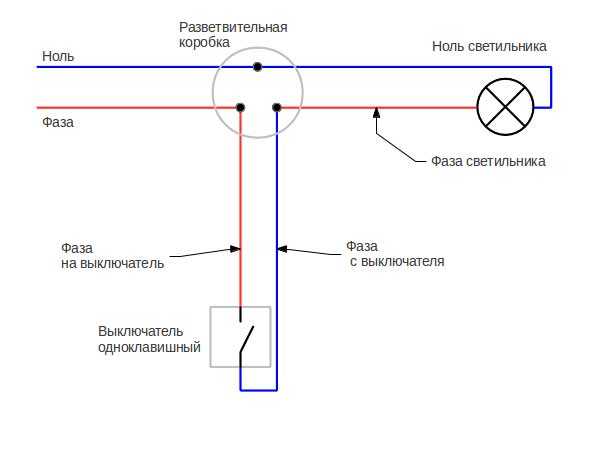

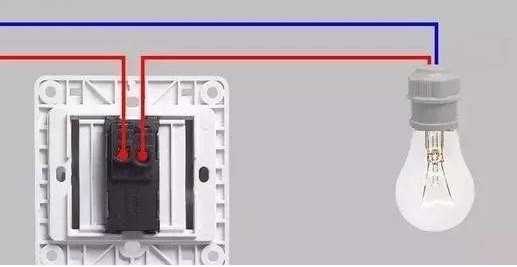

Схема подключения лампочки к обычному выключателю света

Схема подключения лампочки к обычному выключателю

Хорошая идея — начать с самого простого варианта, поэтому имеет смысл начать с основ. При установке выключателя помните, что он расположен на разрыве фазного провода, поэтому ноль будет идти непосредственно к источнику света. Если вы установите выключатель на нулевой провод, контакты устройства могут быстро перегореть. Многие, наверное, замечали, что слабый контакт в розетке повышает вероятность перегорания нейтрали. Это связано с высокой нагрузкой на нейтральный контакт.

Еще одна причина, по которой автоматический выключатель разрывает фазный провод, — это возможность быстрого обесточивания нагрузки в случае неисправности, в то время как разрыв нейтрали не обеспечивает отключение напряжения, а только размыкает цепь.

Главное правило заключается в том, что монтаж электропроводки, выключателей и светильников должен производиться при полностью отключенном электропитании. Если цвет фазного провода определить невозможно, допустимо включить питание на короткое время для проведения «пробной поездки». Предварительно убедитесь, что на оголенных проводах нет короткого замыкания.

Подключение двух лампочек к одному выключателю

Как подключить две лампочки к одному выключателю, можно понять из одной и той же схемы подключения, различий практически нет. Нейтральный провод проходит непосредственно от распределительной коробки последовательно через все источники света. Фаза, проходящая через выключатель, должна быть подключена ко вторым клеммам лампочек. Такое соединение называется параллельным соединением.

Убедитесь, что соединительные клеммы проводов постоянно соединены. По возможности рекомендуется использовать клеммные колодки, в которых соединение осуществляется с помощью винтов, или клеммные колодки типа WAGO, в которых провод обжимается пружиной.

Следует также помнить, что при сращивании проводов медь нельзя соединять с алюминием, так как это может привести к окислению и, как следствие, к ослаблению и нагреву контакта.

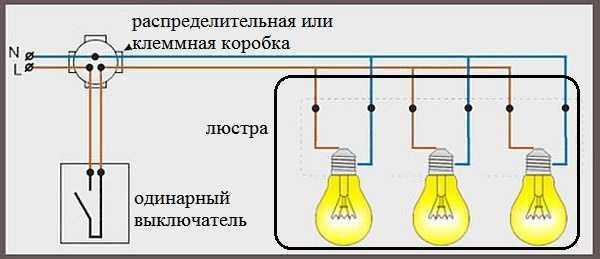

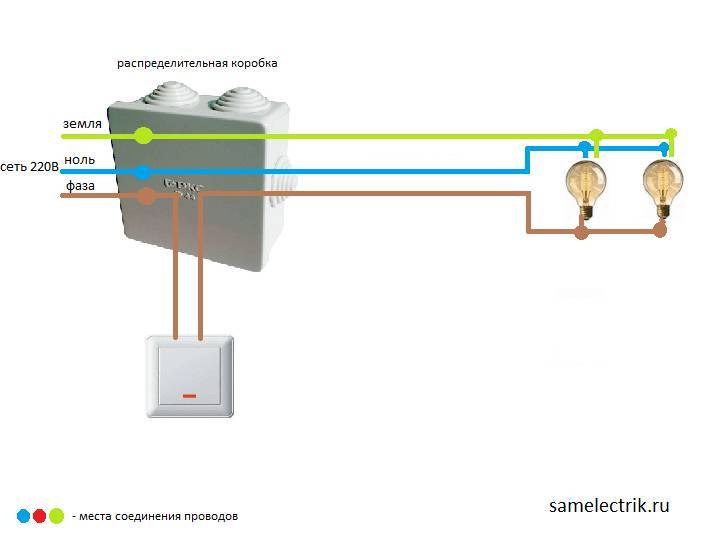

Схема подключения двух или более лампочек к обычному выключателю света

Схема подключения двух или более ламп к обычному выключателю света

Таким образом, к одному выключателю можно подключить два или более источников света. Каждый из них имеет обозначение предельной нагрузки. Это следует учитывать при расчете общей мощности ламп, которые вы хотите подключить (схема подключения для двух и более ламп показана выше).

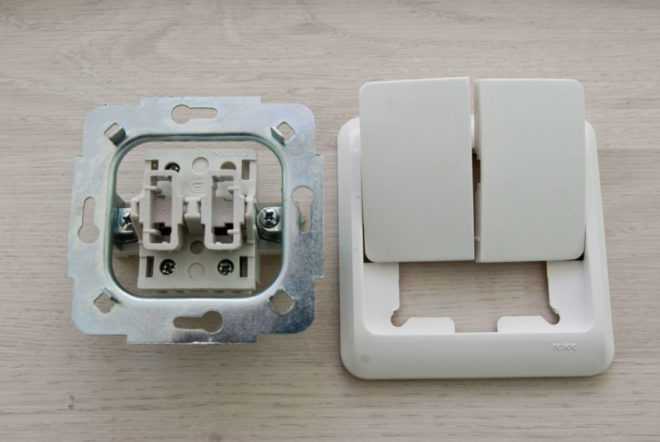

Выключатель освещения с двумя кнопками

Также можно использовать двухклавишный выключатель в помещениях с раздельным потолочным освещением, если установлена люстра, или в отдельном туалете/ванной комнате, если он установлен между дверями ванной и туалета. Конечно, нет смысла устанавливать два обычных выключателя рядом друг с другом, если есть более компактное устройство.

Освещение отдельной комнаты

Этот тип освещения чаще всего используется в офисах, где больше естественного света у окна, но в то же время зимой рабочий день короткий. Схема подключения в этом случае несложная, но требует определенных знаний.

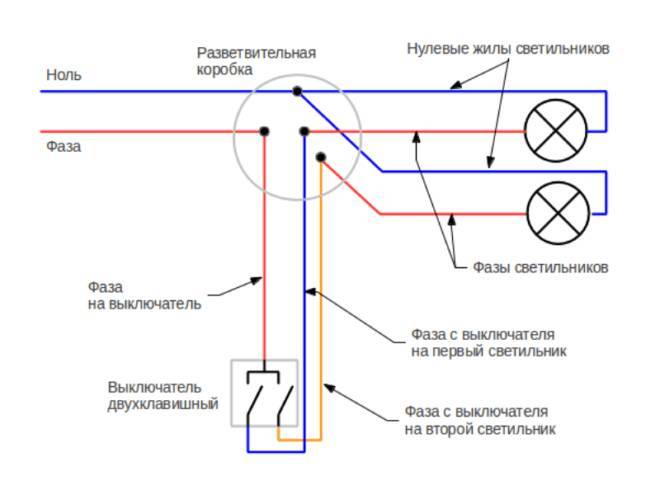

Схема подключения двухстороннего выключателя

Схема подключения двухстороннего выключателя

В гнезде фазного провода также установлен выключатель. Такие устройства имеют один входной контакт и два выходных контакта. Фазы, проходящие через выключатель, распределяются по светильникам в зависимости от дизайна или пожеланий владельца.

Ноль является общим для всех светильников в комнате. Тогда при включении одной из клавиш питание будет подаваться только на светильники, подключенные к этой фазе, а остальные работать не будут. Аналогичным образом можно подключить светильники для общей ванной комнаты.

Люстра с несколькими кронштейнами

Если вы подключаете люстру с двухсторонним выключателем, вам понадобится трехжильный кабель. Один из проводов укорачивается, чтобы его можно было протянуть к распределительной коробке (обычно над выключателем), а два других провода тянутся до самого коммутационного устройства.

Как и в предыдущем случае, фаза подается на выключатель, а отходящие провода устанавливаются на клеммы выключателя. Сама люстра оснащена кабелем с тремя проводами, один из которых является нейтральным, а два других, фазные, подключаются (в примере с пятирожковой люстрой) к двум и трем источникам света соответственно. Прямой ноль от распределительной коробки идет к нейтральной клемме, а провода, выходящие из выключателя, подключаются к фазным проводам от люстры.

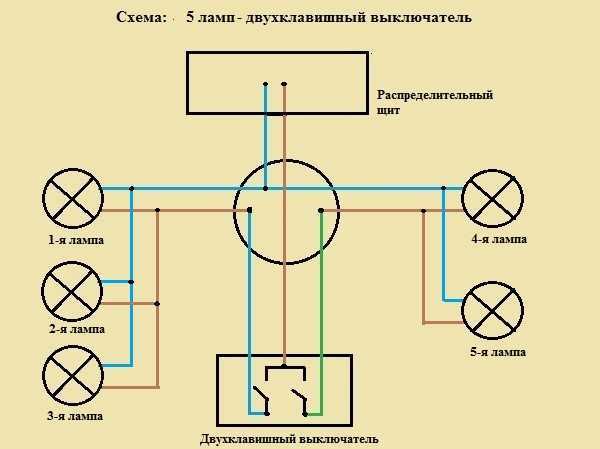

Схема подключения пятирожковой люстры

Схема подключения пятисветной люстры

В результате получается соединение, в котором попеременное нажатие одной из клавиш активирует только две лампы, нажатие другой клавиши активирует три, а если требуется более сильный свет, можно нажать обе клавиши.

Это означает, что с помощью данного выключателя можно добиться трех различных интенсивностей света, обеспечивая разнообразное освещение.

На рынке также представлены переключатели с тремя клавишами. Их схема немного сложнее, но похожа на описанную выше. С помощью этих выключателей можно создать больше вариантов освещения.

Подключение из розетки

Однако бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Затем можно проложить проводку от существующей розетки. Выбор способа подключения (внешний или внутренний) сейчас не имеет смысла, он не относится к данной теме. Логичнее рассмотреть варианты подключения. Если вы устанавливаете один кнопочный выключатель, то трудностей не возникнет, вам понадобится только двухпроводной кабель и сам выключатель.

Если выключатель установлен над розеткой, нейтральный и фазный провода выводятся из розетки. Фаза прерывается внутри выключателя, а нейтраль остается неповрежденной. Питание другого осветительного оборудования, подключенного к цепи, осуществляется в соответствии с приведенными выше схемами.

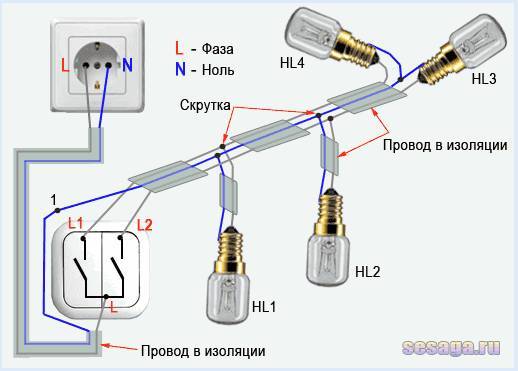

Схема подключения электрических розеток

Схема подключения от розетки

При аналогичной установке двухстороннего выключателя вам понадобится три жилы провода (ноль, фаза, фаза), а если выключатель имеет три клавиши, то понадобится 4 жилы (ноль и 3 фазы).

Подключение ламп к инвертору

В настоящее время прожектор может быть подключен как к сети 220 вольт, так и к инвертору 12 вольт. Эти устройства также обеспечивают задержку включения на несколько секунд, после чего плавно включают нагрузку.

Такая схема особенно полезна, когда в качестве потребителей установлены лампы накаливания или галогенные лампы, так как устранение скачков напряжения помогает продлить срок службы ламп.

При использовании такого преобразователя в цепи перед преобразователем устанавливается переключатель, и не зря.

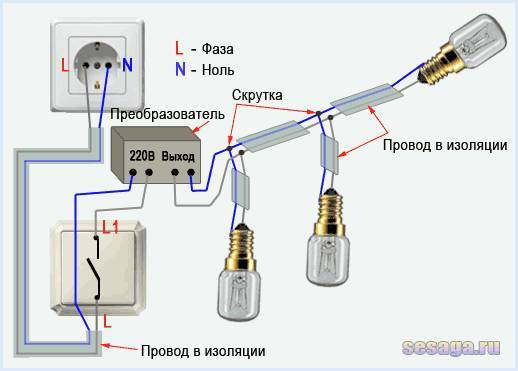

Подключение лампы с преобразователем

Подключение лампы с помощью преобразователя

Во-первых, при пониженном напряжении возникает большой ток, а выключатели на это не рассчитаны. Проще говоря, контакты выключателя либо перегорают, либо «заедают». И во-вторых, как уже упоминалось, инвертор имеет задержку напряжения для обеспечения плавного зажигания ламп. А если к этому добавляется измельчитель, то плавный старт невозможен. При нажатии кнопки питание включится резким скачком. Это означает, что инвертор не более полезен, чем обычный трансформатор.

Если установлен двухсторонний выключатель, необходимо добавить второй инвертор для питания второй линии. В этом случае, как и в предыдущих схемах, нейтральный провод будет общим.

Следует также помнить, что все светильники этого типа имеют свой предел мощности, и не стоит перебарщивать с количеством светильников в данном типе установки.

Каков результат?

Если вы тщательно продумаете способ подключения, это не будет слишком сложно. Самое главное — не пренебрегать техникой безопасности при выполнении электромонтажных работ. Обратите внимание, что все работы следует проводить только при выключенном напряжении, так как 220 В — это опасный ток, удар которого может привести к летальному исходу или серьезным травмам.

Если есть малейшие сомнения в возможности самостоятельного монтажа, лучше обратиться за помощью к специалисту. Если соединения выполнены некачественно, провода могут загореться и вызвать пожар в доме или квартире. Так что, как говорится: «Дважды отмерь, один раз отрежь».

Как подключить две лампочки к одному выключателю: схема, видео, инструкции

Может возникнуть множество ситуаций, когда необходимо подключить две лампочки к одной электрической сети с помощью одного выключателя. Наиболее распространены одинарные и двойные выключатели света, реже встречаются перекрестные выключатели. Если подключение одной лампочки обычно не вызывает проблем, то наличие двух источников света заставляет домашних мастеров задуматься о том, как правильно их подключить. Однако мы хотели бы перечислить все возможные способы, основываясь не только на типе выключателя, но и на типах лампочек и способах их подключения. Ниже мы подробно объясним, как подключить две лампочки к одному выключателю, предоставив все необходимые электрические схемы.

Типы лампочек и выключателей

Прежде чем перейти непосредственно к установке, необходимо пояснить, что существует несколько типов ламп накаливания, которые подключаются к сети либо напрямую, либо через балластное или выпрямительное понижающее устройство. В любом случае, каждый из них имеет свое рабочее напряжение и мощность, от которых соответственно зависит сила тока.

Типы источников искусственного света, обычно используемых в доме:

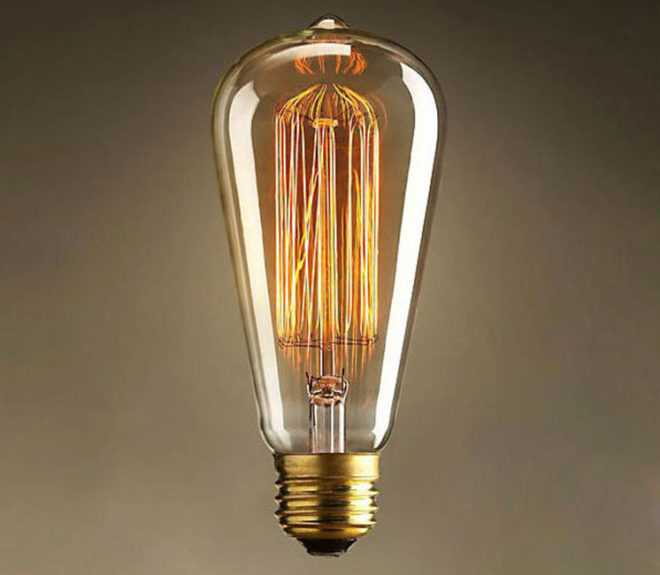

  • Лампы накаливания и галогенные лампы, принцип работы одинаковый, только в одних есть вакуум, а в других — специальные галогенные пары, которые увеличивают срок службы.
  • Люминесцентные, а также их разновидности, так называемые эконом и натриевые.
  • Светодиоды, питаемые светодиодными чипами, и особенностью полупроводникового диода является излучение светового потока.

Основные типы выключателей для управления освещением можно разделить на:

  1. Одна ручка, две ручки, три ручки и т.д.
  2. Переход.

Каждый тип ламп имеет свои характеристики и схемы подключения, даже если они подключены к одному и тому же выключателю.

Разница между параллельным и последовательным подключением лампочек

Если любые лампочки подключены параллельно друг другу и, соответственно, последовательно с выключателем, напряжение на каждой лампочке будет одинаковым, и таким образом можно комбинировать источники света разной мощности. Главное условие — рабочее напряжение, при котором они обычно работают, должно быть равно напряжению питания. Если в этом случае используется понижающая схема с выпрямителем, размыкающий контакт должен отключать цепь перед преобразователем, как показано на рисунке.

В этом случае не имеет значения, включены ли два или три источника света. Наиболее распространенными являются галогенные и светодиодные лампы, рассчитанные на напряжение 12 или 24 В.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет делиться на количество лампочек, т.е. если напряжение в сети составляет 220 В, то два последовательно соединенных источника искусственного света будут иметь напряжение около 110 В. Это следует учитывать при их выборе и покупке. Еще одна вещь, которую следует учитывать в этом соотношении, — это мощность каждого из них. Они должны быть одинаковыми или как можно ближе друг к другу, потому что ток одинаков во всех частях цепи. Если одна лампочка имеет мощность 500 Вт, а другая — 50 Вт, то через лампочку меньшей мощности, соединенную одним проводом с другой, будет протекать больший ток, соответствующий нагрузке наибольшей мощности. Лампочка меньшей мощности перегорит сразу же. Это правило относится ко всем типам источников света, от ламп накаливания до светодиодов.

Если светодиодный источник света должен подключаться от сети или от розетки, он часто состоит из так называемого драйвера, установленного внутри корпуса лампы. Он выполняет одновременно несколько функций: ректификацию и редукцию. Эти лампы предназначены для подключения не последовательно, а параллельно.

В люминесцентных светильниках, как с электронным балластом, так и с запальником, чаще всего используется последовательное соединение, что позволяет стабильно работать с одним дросселем и двумя запальниками. В этом случае сам пускатель рассчитан на напряжение 127 вольт с расчетом на рабочее напряжение стандартной сети 220 вольт. Выключатель в этой схеме представляет собой стандартную одинарную кнопку и также прерывает фазный провод своим контактом.

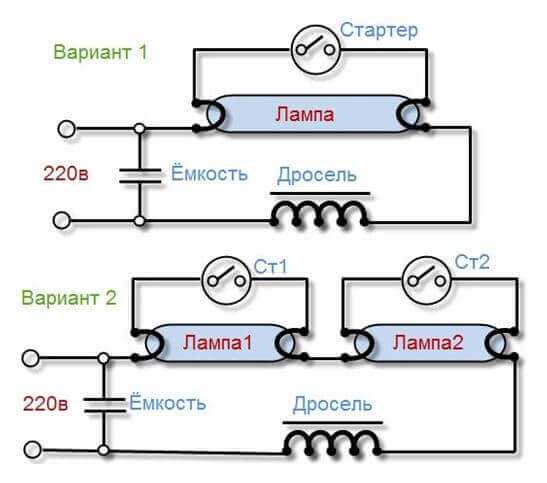

Проводка люминесцентных ламп

Когда речь идет о параллельном подключении нескольких люминесцентных светильников или компактных ламп, работа которых основана на свечении люминофора на стеклянной трубке, несколько из них могут быть подключены к одному выключателю, одинарному или двойному. Самое главное — учесть мощность всех источников света, от которой зависит ток в их цепях. Ток каждого выключателя ограничен и указан в техническом паспорте, на упаковке или на корпусе. Если, например, указан ток 5 А, его не следует превышать, так как это быстро приведет к разрушению самого открывающего устройства.

Для полного понимания последовательного и параллельного подключения лампочек рекомендуем посмотреть это видео:

Подключение двух лампочек

Одинарный кнопочный выключатель

Подключение двух лампочек к одному выключателю происходит по стандартной схеме, разница лишь в способе подключения самих источников света. С помощью однокнопочного выключателя можно управлять двумя источниками света одновременно, независимо от того, подключены они параллельно или последовательно.

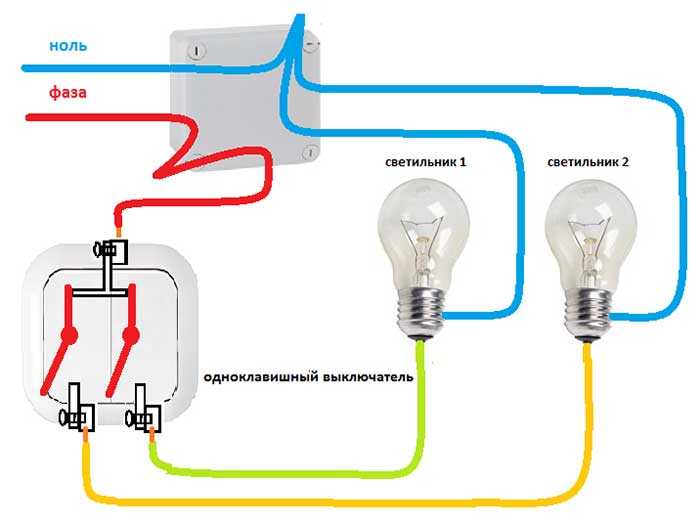

Две лампы на одном выключателе

Параллельное подключение

Главное помнить, что нейтральный контакт должен располагаться на фазе, а провод, подключенный к лампочке, непосредственно на нейтральном проводе. В обратном случае, конечно, система тоже будет работать, но тогда при замене перегоревшего источника света необходимо отключить все электропитание помещения или участка, так как именно потенциал, идущий от фазного провода, воздействует на организм человека. Определить фазу легко с помощью простой отвертки или тестера.

Двухсторонний переключатель

Если подключение двух лампочек к одному кнопочному выключателю понятно, рассмотрим, как работает и подключается двухкнопочный выключатель. Он имеет один общий контакт и два выходных контакта для отдельной нагрузки. В этом случае весь монтаж должен осуществляться через распределительную коробку, что еще больше облегчает подключение новых светильников или устранение неисправностей. Проводка к выключателю выполняется трехжильными кабелями, а проводка к светильникам и входному напряжению питания — двухжильными кабелями.

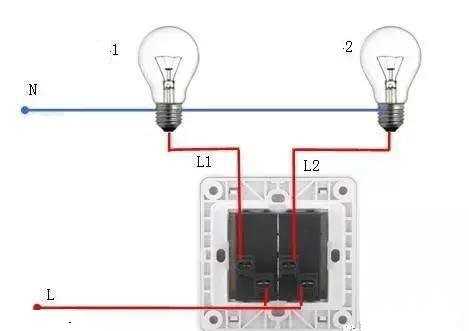

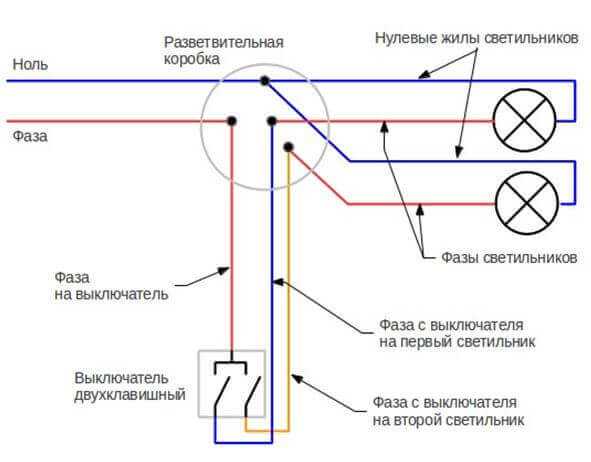

Схема подключения двух кнопок

Двойной выключатель можно использовать для раздельного управления двумя источниками света любого типа, главное, опять же, не забывать ограничивать ток в цепи. Именно с учетом тока, протекающего в цепи светильника, следует выбирать сам выключатель и сечение кабеля.

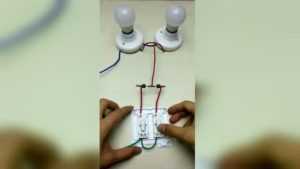

В следующем видеоролике наглядно показано, как подключить две лампы к двойному выключателю:

Контурные переключатели

Подключение двух лампочек к выключателю используется при освещении длинных коридоров и туннелей, и для этого они должны быть парными, иначе теряется смысл их использования. Вот схема подключения этого соединения. Вся установка также должна осуществляться через распределительную коробку:

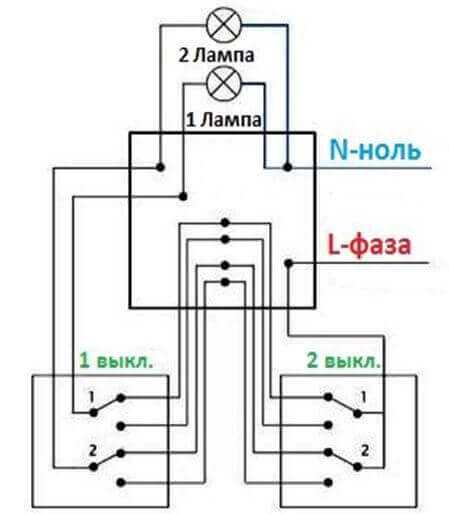

Подключение шлейфового выключателя

Вся суть подключения двух или более ламп к проходному выключателю показана на видео:

Приложение

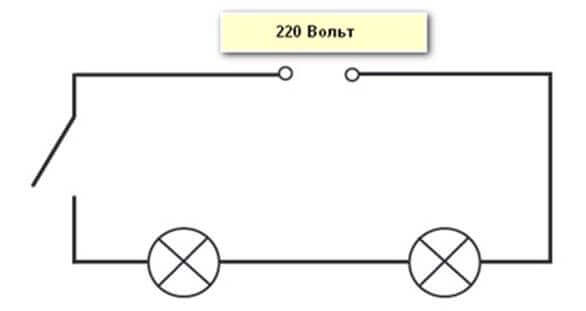

Последовательное соединение двух ламп через выключатель имеет одну отрицательную сторону и поэтому используется редко. Один из них заключается в том, что если один источник света выходит из строя, то прерывается вся цепочка, а это очень неудобно. Параллельное соединение не дает такого эффекта и поэтому является наиболее распространенным и желательным, как в бытовом, так и в промышленном применении. Что касается самого выключателя, то его основным рабочим элементом является контактная часть, которая рассчитана на определенный ток, и превышение этого значения приведет к ее перегреву, перегоранию и, в конечном итоге, выходу из строя. Надеемся, что теперь вы понимаете, как подключить две лампочки к одному выключателю и какая схема является наиболее подходящей!

Как подключить две лампочки или два светильника к одному выключателю

Две лампочки

Управление двумя источниками света с помощью одного выключателя позволяет быстро управлять несколькими источниками света из одного места.

Монтаж выключателя таким образом также экономит место на стене.

В этом уроке вы узнаете, как подключить две лампочки к одному выключателю.

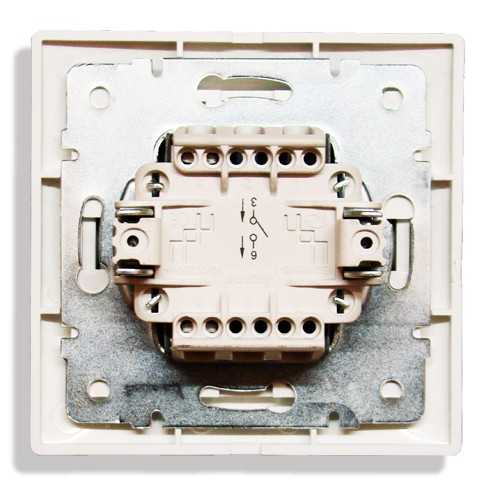

Конструкция выключателя

Рабочая часть выключателя света представляет собой тонкую металлическую рамку с установленным на ней мотором. Рамка устанавливается в гнездо. Исполнительным элементом является электрический контакт, т.е. элемент, на котором соединены токопроводящие провода. Привод выключателя подвижен, и его положение определяет, замкнута или разомкнута цепь. Когда цепь замыкается, ток включается. Разомкнутая цепь препятствует прохождению тока.

Привод обеспечивает наличие тока или препятствия на пути сигнала, передаваемого между двумя неподвижными контактами:

  • входной контакт находится в фазе со жгутом проводов;
  • выходной контакт подключается к фазе, идущей к светильнику.

Нормальное положение контакта на приводе означает, что выключатель выключен. В это время неподвижные контакты разомкнуты, лампочка не горит.

Нажатие кнопки управления на выключателе замыкает цепь. Подвижный контакт изменяет свое положение, а неподвижные части соединяются. Таким образом, сеть напряжения передает ток на лампочку.

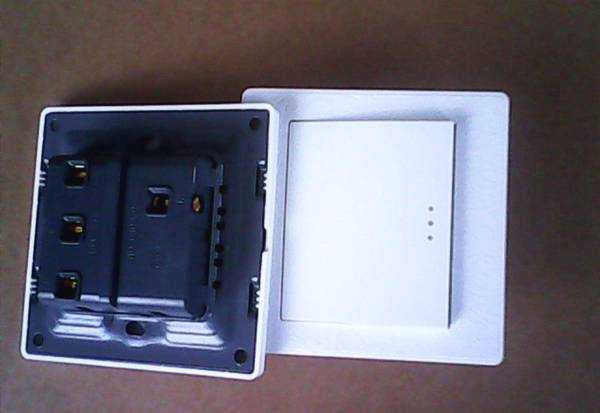

Переключатель

Для обеспечения безопасности системы рабочая часть должна быть заключена в корпус из материалов, не проводящих электричество. В коммутаторе эти материалы могут быть:

  • фарфор;
  • пластик.

Другие элементы конструкции непосредственно защищают пользователя:

  1. Кнопка управления позволяет одним касанием изменять состояние контура, замыкая и размыкая его по своему усмотрению. Легкого прикосновения достаточно, чтобы включить или выключить свет в комнате.
  2. Рама полностью изолирует контактную часть, исключая случайное прикосновение и поражение электрическим током. Он крепится с помощью специальных винтов, а затем устанавливается на скрытые защелки.

В качестве основного материала эффективно используется пластик.

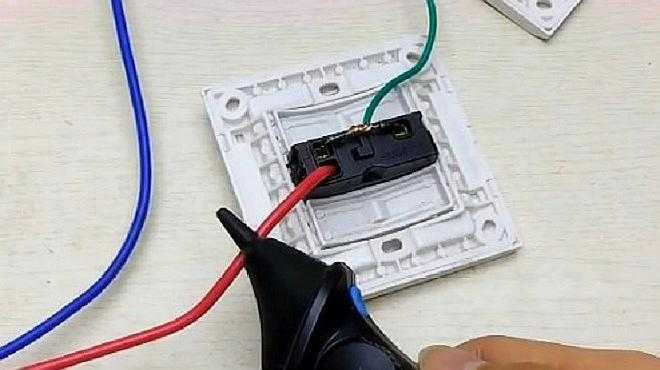

Подключение одной лампочки к одной модели кнопки

Опишем, как подключить лампочку к одному кнопочному выключателю. Некоторые виды маркировки на устройстве:

  • Если обозначен номер 1, то это контакт входной фазы, номер 3 — контакт выходной фазы;
  • L — контакт входящей фазы, цифра 1 — контакт исходящей фазы;
  • L — вход, стрелка — выход.

Важно! Фазный провод часто обозначается красным цветом, а нейтральный — синим.

Во время работы будут полезны следующие инструменты:

Лампочка

  • Нож для соскабливания изоляции с проводов;
  • Отвертки с изолированными ручками: отвертка с индикатором и крестовая отвертка
  • Маркер;
  • клейкая лента.
  1. Отключите питание в блоке предохранителей или на распределительном щите.

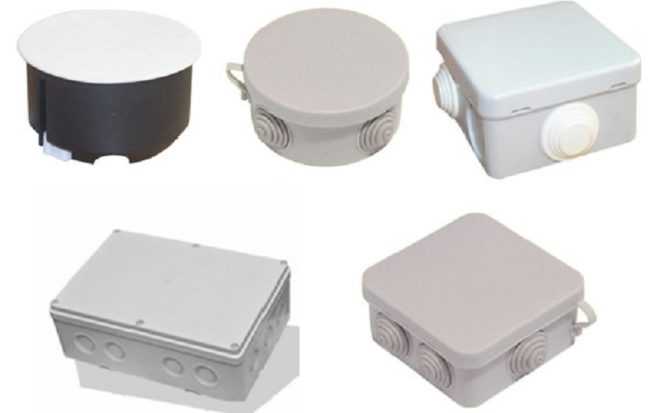

  2. Установите распределительный щит там, где предусмотрен разрыв между фазами. Нейтральный провод идет к лампочке.
  3. Снимите изоляцию с проводов. Концы должны быть зачищены на 8-10 мм с каждой стороны.
  4. Подведите фазу к входному контакту выключателя. В нормальном положении переключателя входная клемма должна находиться внизу.
  5. Проложите фазу от светильников к выходящим контактным клеммам.
  6. Подтяните провод к контакту и затяните винты. Провод должен находиться на расстоянии 1-2 мм от контакта.
  7. Подключите фазу от распределительной коробки к фазовому контакту выключателя.
  8. Подведите провода от выключателя к светильнику. Нейтраль подводится непосредственно от распределительной коробки к базовому кольцу. Фаза проходит через выключатель и подключается к центральному контакту лампочки.
  9. Изоляция скрученных проводов.
  10. Запустите автомат.
  11. Убедитесь, что система работает.

Переключатель никогда не должен быть установлен на «ноль». Нагрузка на устройство возрастет слишком сильно. Это приведет к быстрому выгоранию контактов.

Установив выключатель на фазе, можно быстро отключить подачу электроэнергии конечному потребителю. Это важно на случай чрезвычайных ситуаций. Установка переключателя в положение «ноль» не приведет к желаемому результату в аварийной ситуации. Отключение в этом случае только разомкнет цепь, но не обесточит всю систему.

Важно! Любые работы с электрической системой должны проводиться только при полном обесточивании системы. Ток может подаваться в сеть только для установления фазы и назначения остальных проводов. Перед этим убедитесь, что в проводке на линии нет короткого замыкания. Для этого убедитесь, что изоляция кабеля не повреждена.

Две лампочки на выключатель

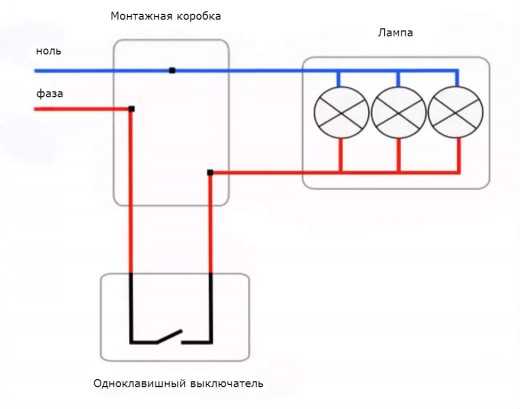

Схема подключения нескольких ламп к выключателю:

  1. Отключите напряжение в системе. Аккуратно подсоедините зачищенные провода к клеммам, как описано выше.
  2. Ноль и фаза подведены к соединительной коробке от сети. Оттуда ноль должен пройти через все лампы. Он направляется непосредственно к светильникам, минуя выключатель.
  3. Фаза, проходящая через переключатель, поступает на центральные контакты баз. Он поступает из сети в распределительную коробку, проходя через вход на выключателе.
  4. Затем фаза выводится через выходные контакты устройства.
  5. Оттуда направьте фазу, чтобы она прошла через две лампы. Извлеките его из коммутатора с помощью двух отдельных кабелей.

При составлении схемы не забудьте рассчитать общую мощность лампочек. Каждый из них должен иметь маркировку, указывающую на предел возможной нагрузки.

Проводка

Для более надежного контактного соединения используйте винтовые или пружинные клеммы.

Не пытайтесь соединять вместе разные типы металла. Медь и алюминий начинают окисляться при сращивании. Это приведет к перегреву и ослаблению контакта.

Двухсторонний переключатель

Принцип работы такой же, как и у однорычажной модели. Когда его можно подключить:

  • на светильниках с несколькими углами для управления режимами освещения;
  • при установке рядом с отдельными входами в ванную и туалет;
  • когда необходимо сэкономить место на стене.

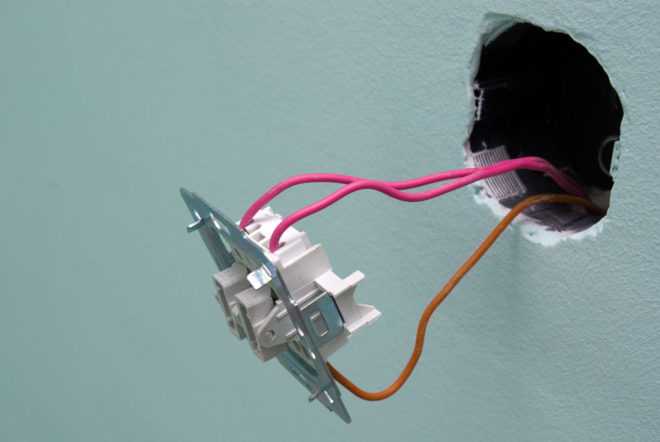

Нейтральный и фазный провода подведены к монтажной коробке. Если они не имеют цветовой маркировки, их назначение можно определить с помощью отвертки с индикатором. Для выполнения этой процедуры просто коснитесь инструментом каждого провода. Касание нуля не вызовет реакции индикатора на отвертке. Появление свечения указывает на контакт с фазой. Отметьте фазу, аккуратно приклеив сверху кусочек изоляционной ленты.

Важно! Для продолжения работы обесточьте установку. Выключите предохранитель и убедитесь в успешном завершении работы. Сетевое напряжение должно быть полностью отключено.

Отдельное освещение

В месте отключения фазы устанавливается выключатель. Каждый модуль имеет три контакта для двух клавиш: 1 входной контакт и два выходных контакта. Фаза должна быть подключена к выключателю, от него она подводится к лампочкам, проходя через соответствующую клавишу.

Две лампочки

Поскольку каждый светильник подключен к определенной клавише, мы называем такое освещение «раздельным». Нейтральный провод будет общим. От электрической распределительной коробки он направляется к каждой лампочке отдельно.

Подключение люстры с несколькими углами

Для выполнения этого соединения вам понадобится трехжильный кабель. Один из них должен быть достаточно коротким, чтобы поместиться в электрическую распределительную коробку. Два других должны быть подключены к панели управления. Зачистите 3 провода в розетке с помощью ножа. С помощью ножа соскоблите изоляцию с каждой стороны проводника на 1 сантиметр. Следующий:

  1. Подключите один из проводов к входному контакту выключателя. Подключите другой конец к фазе, идущей от сети.
  2. Подключите два других провода к выходным контактам выключателя. Другой конец должен подходить к фазам на светильниках.
  3. После этого рабочая рамка выключателя может быть установлена в ведомое гнездо. Затяните винты и установите часть крышки: рамку и кнопки.
  4. Снова загляните в окно установки. Соедините ноль, идущий от ламп, с нулем на источнике питания.
  5. В гнездах на светильниках имеется 2 штырька. На боковой стороне нейтраль отключается. Средний нужен для подключения розеток на люстре к фазе.
  6. Убедитесь, что контакты закреплены и что схема правильная. Для этого пропустите напряжение через квартиру, отключив предохранитель. Перед этим необходимо перевести автоматические выключатели в положение «выключено».
  7. Установите автоматические выключатели в положение «включено». Убедитесь, что лампочки реагируют на кнопку управления.
  8. Отключите электропитание в блоке предохранителей.
  9. Снимите изоляционную ленту. Оберните витые провода в монтажной коробке изоляцией. Для дополнительной безопасности сверху можно установить специальные тонкие трубки из ПВХ.

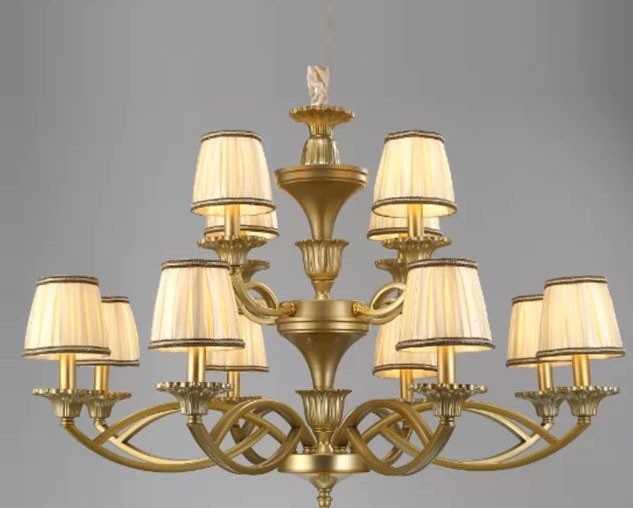

Люстра

Существуют также варианты подобных устройств с тремя клавишами. Чаще всего они подключаются в торговых центрах. Схема подключения немного сложнее, но процесс происходит по тем же принципам.

Схема подключения выключателя с розеткой

Выключатель можно подключить к существующей розетке. Для этого требуется 3 провода — нейтральный и 2 фазных.

Если источник света находится близко к розетке, «ноль» можно взять прямо из розетки:

  1. Определите назначение кабелей.
  2. Отключите сетевое питание.
  3. Возьмите жильный провод. Подключите один конец к фазе в розетке. Другим концом присоедините его к входу выключателя.
  4. Подключите другой провод следующим образом. Подключите один конец к нейтрали. Подключите другой конец к выходу в светильнике.
  5. Проложите провода, изолируйте их и подайте напряжение.

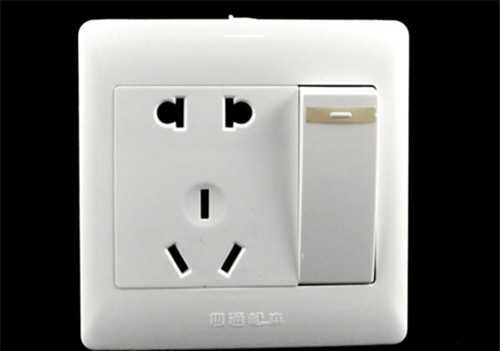

Выключатель с розеткой

Если светильник находится достаточно далеко, рекомендуется проложить «ноль» от распределительной коробки. Это позволит лучше использовать длину проволоки и в итоге будет выглядеть лучше. Из розетки будет извлечена только фаза:

  1. Отключите напряжение.
  2. Откройте розетку и убедитесь, что в установке нет тока.
  3. Подключите провод к фазному выходу розетки. Пусть он будет подключен к входу на коммутаторе. В то же время проведите провод от выхода непосредственно к лампочке.
  4. Найдите «ноль» в электромонтажной коробке. На его месте может находиться целая шина.
  5. Подключите к нему один конец провода, а другой — к боковым клеммам ламп.
  6. Если на лампах есть «земля», подключите ее таким же образом к соответствующим клеммам в распределительной коробке.
  7. По завершении процесса проверьте качество и успешность своей работы.

Важно! Невозможно подключить розетку к выключателю. В некоторых случаях можно взять фазу от выключателя, а ноль — от распределительной коробки. Однако лучше этого не делать. Напряжение в розетке может быть намного выше, чем ток в осветительной сети. Если розетка подключена к проводу с малым сечением, он может быстро перегореть.

Может быть подключен к преобразователю частоты

Вместо того чтобы подключать две лампы накаливания к сети 220 В, можно подключить светильники к сети с помощью инверторов на 12 В. Эти устройства проводят электрический ток к нескольким светильникам с коротким интервалом в 1-2 секунды. Освещение получает ток плавно, без резкого увеличения нагрузки.

Трансформатор

Когда можно подключить конвертер:

  • Для подачи тока к лампам накаливания;
  • Для подачи электроэнергии к галогенным лампам.

В цепи перед преобразователем должен быть установлен автоматический выключатель. В противном случае контакты могут сгореть. Это должно произойти потому, что сила тока выше при более низком напряжении. Кроме того, инвертор обеспечивает небольшую задержку входного напряжения. Если выключатель добавлен после автоматического выключателя, не будет постепенного, плавного включения лампочек. Таким образом, теряется весь смысл включения инвертора в схему.

Если установлен двухкнопочный выключатель, необходимо подключить 2 инвертора. Питание к нему нужно будет подводить по второй линии. «Нейтральный» остается обычным.

Основные выходы

Теперь вы знаете, как подключить два рабочих светильника к одному выключателю. Точная разводка зависит от дополнительных нюансов. Однако общий принцип тот же: соблюдайте правила безопасности и соединяйте провода одного типа.

Как правильно подключить две лампочки к одному выключателю?

Лампочка

Ситуации, когда один выключатель управляет одновременно двумя осветительными приборами, встречаются довольно часто. Разница лишь в том, что иногда необходимо управлять обоими светильниками одновременно с помощью одного выключателя, а в других случаях мы хотим, чтобы каждая лампочка горела отдельно. Это означает, что в первом случае нам нужен один кнопочный выключатель, а во втором — устройство с двумя кнопками. Давайте поговорим о каждом из них отдельно и рассмотрим подробнее, как подключить две лампочки к одному выключателю.

Возможность подключения двух лампочек одновременно к одному выключателю экономит материалы, время и усилия, поскольку вам не придется устанавливать второй выключатель, прокладывать дополнительные провода, сверлить дополнительные отверстия и протягивать их через стены.

Подготовительная работа

Неважно, сколько кнопок у вашего выключателя (одна, две или три), подготовка к работе одинакова.

Различные типы распределительных коробок

Сначала установите общую распределительную коробку в помещении и распределительную коробку для распределительного щитка, также известную как розетка:

  • Если стены в вашей комнате сделаны из ПВХ, гипсокартона, дерева или МДФ, используйте дрель с зубчатым краем и проделайте отверстие. Вставьте в него монтажную коробку и закрепите ее на стене с помощью саморезов.
  • Для бетонных или кирпичных стен сделайте отверстие с помощью перфоратора или дрели с насадкой для бетона. Однако в этом случае монтажная коробка также должна быть защищена штукатуркой или алебастровым раствором.

Инструменты для сборки розетки

Как правило, все работы по сверлению выполняются одновременно со сверлением противопожарных отверстий. Это делается из чисто эстетических соображений, от таких строительных работ остается много грязи, и лучше один раз засыпать и убрать ее. Штробы представляют собой канавки в поверхности стены, в которые затем вставляются соединительные провода. Они могут быть изготовлены с помощью различных инструментов:

  • Молоток и зубило. Это старый, дедовский метод, преимущество которого в том, что не нужно покупать инструменты (у каждого есть молоток и зубило). Недостатком этого метода является то, что он требует много времени и усилий.
  • Измельчитель. Этот инструмент часто называют худшим из лучших. Он удобен тем, что можно сделать стамеску быстро и без особых усилий. Но при этом от шлифовальной машины много шума и пыли, а также не по всей длине предприятия можно сделать долбление одинаковой глубины, да и работать со шлифовальной машиной в углах комнат практически невозможно. Так что такой электроинструмент выбирают в крайнем случае.
  • Молоток. Достаточно приобрести для него специальную насадку — штробер или лопату. Для остальных недостатков нет, это быстро, удобно, канавки получаются более или менее ровными.
  • Резак для стежков. Это идеальный инструмент для такого рода работ. Он действует эффективно, безопасно и быстро. Стежки получаются ровными и без пыли, поскольку устройство для срезания стежков подключено к пылесосу. Он прост в использовании и не производит много шума. Единственным недостатком является высокая цена. Однако существуют службы, где можно нанять стромболиста.

Кратко о штроблении стен с помощью вышеперечисленных инструментов рассказывается в этом видео:

Двухжильные кабели должны быть вставлены в сделанные отверстия и закреплены цементным или алебастровым раствором.

Итак, подготовительные работы закончены, коробки установлены, кабели вставлены, теперь можно подключить лампочки и выключатель.

Выключатель света

Прежде чем мы подключим две лампочки к одному выключателю, давайте подробнее рассмотрим его конструкцию. Это несложно, и, разобравшись в конструкции, вы сможете легко составить схему подключения.

из чего состоит коммутатор

Основным элементом всего механизма является рабочая часть, которая монтируется непосредственно в гнездо. Это выглядит как металлическая конструкция, на которой установлен привод для включения и выключения устройства. Если вдуматься в детали, то привод фактически представляет собой подвижный контакт, который, изменяя свое положение, замыкает или размыкает цепь между двумя неподвижными контактами.

Один из неподвижных контактов называется входным и должен быть подключен к фазному проводу от электросети. Другой контакт называется выходным и подключается к фазному проводу, идущему к лампам. Когда выключатель находится в правильном положении, эти два неподвижных контакта должны быть разомкнуты относительно друг друга, прибор считается выключенным, цепи между сетью и лампочкой нет, и лампочка не горит. При нажатии выключателя подвижный контакт замыкает оба неподвижных контакта, в результате замкнутая цепь от сети подает напряжение на лампу, и она загорается.

Одиночные контакты кнопочного выключателя

В целях безопасности рабочая часть выключателя заключена в корпус из диэлектрического материала (фарфора или пластмассы).

Другая часть переключателей — это крышка, рамка и клавиши, которые обычно изготавливаются из пластика. Кнопка прикреплена к приводу рабочей части; нажимая на нее, пользователь изменяет положение подвижного контакта и таким образом управляет светом. Рамка обеспечивает защиту от случайного контакта человека с токоведущей частью выключателя. Она окружает и изолирует целое, т.е. делает невозможным прикосновение к рабочим частям. Рама крепится с помощью пластиковых защелок или винтов.

Единственное отличие от 2-кнопочного выключателя заключается в том, что он имеет два выходных контакта. Каждый из них должен быть подключен к фазному проводу одной из двух лампочек.

Цепь с 2-кнопочным выключателем

Перед подключением проводов в цепи необходимо установить:

  • Два светильника для одной лампочки. Например, один на кухне и один в прихожей.
  • Распределительная коробка под потолком (15-30 см ниже потолка). Если в помещении уже есть распределительная коробка, можно использовать ее. Самое главное, что вам не придется менять слишком много коробок, и с ними удобно работать.
  • Розетка скрытого монтажа для двухстороннего выключателя. Обычно он устанавливается на высоте 90-100 см от уровня пола.
  • Между всеми этими компонентами кабели должны быть проложены в гермовводах. Обратите внимание, что в случае двухстороннего выключателя от распределительной коробки до выключателя должен быть проложен трехжильный кабель.

Теперь нам нужно соединить все это электрически, чтобы источник питания подавал напряжение на лампочки.

Схема подключения двухстороннего выключателя

В распределительной коробке находятся два провода от электросети — нейтральный и фазный. С помощью отвертки определите фазный провод. Попеременно касайтесь отверткой обоих проводов. Если вы коснетесь нейтральной зоны, окно не загорится. Если окно загорается, значит, вы нашли фазный проводник. Тщательно промаркируйте изоляционной лентой.

Теперь отключите питание в рабочей зоне, чтобы выполнить подключения. Выключите сетевой выключатель, подающий напряжение. Многие дома и квартиры сегодня оснащены блоком предохранителей, который содержит автоматический выключатель, отключающий каждую комнату. Если у вас его еще нет, вам необходимо отключить блок предохранителей в вашем доме. Убедитесь в отсутствии напряжения и продолжайте.

В розетке имеется три жилы провода. Снимите 1 см изоляционного слоя (используйте нож). Подключите один конец провода к входной клемме выключателя, а другой конец — к фазному проводу сети в распределительной коробке. Подключите оставшиеся два провода к двум выходящим клеммам выключателя. Соответственно, соедините их другие концы в распределительной коробке с фазными проводами от одной и другой лампы.

Схема подключения двухстороннего выключателя

Теперь можно установить рабочую часть выключателя в гнездо скрытого монтажа, закрепить ее, установить рамку крышки и клавиши.

В распределительной коробке будет еще одно соединение, соедините нейтральные провода, выходящие из светильников, с нейтралью электросети.

На розетках светильников есть два контакта, один сбоку для подключения нейтрального провода и один посередине, к которому подключается фаза. Установите эти связи.

Убедитесь, что все контакты надежно закреплены, но изолируйте места скрутки после того, как убедитесь, что выключатель работает правильно. Чтобы проверить цепь, подайте напряжение на квартиру (например, включите автоматический выключатель). У вас две клавиши автоматического выключателя находятся в выключенном положении, а лампочки на кухне и в коридоре выключены. При нажатии одной клавиши загорается свет на кухне, при нажатии другой — в прихожей. Также попеременно выключайте первую и вторую кнопки, и свет погаснет сначала на кухне, а затем в прихожей. Все работает нормально.

Снова отсоедините выключатель и изолируйте жгуты проводов в распределительной коробке изоляционной лентой, можно также надеть сверху ПВХ-трубки.

Подробное описание двойного автоматического выключателя можно найти в этом видео:

Схема подключения с одним кнопочным выключателем

Все точно так же, только в этом случае к коробке подключаются четыре двухпроводных провода — один от сети, один от одноклавишного выключателя и два от лампочек.

Схема подключения нескольких лампочек к одному выключателю

В распределительной коробке выполняются следующие соединения:

  • Нейтральный провод сетевого кабеля подключается к нейтральным проводам лампочек;
  • Фазный провод сетевых кабелей подключается к проводам входящего выключателя;
  • Жила от отходящего сетевого контакта подключается к двум фазным проводам лампочек.

Такое расположение используется, когда лампочки установлены в разных направлениях. Если в том же направлении, то вторую лампочку можно подключить от цоколя первой, чтобы сэкономить провод.

Как видите, ничего сложного в этом нет. Если вы знаете кое-что об электричестве и физике, вы должны быть в состоянии подключить две лампочки к одному выключателю.

«Июль в Швейцарии» — издательский дом
«Июль в Швейцарии» — издательский дом
