Как найти и устранить обрыв провода в стене: обзор методов

Вы можете заподозрить, что произошло отключение питания, если подача электроэнергии частично прервана. На обрыв провода может указывать отсутствие напряжения в розетках в определенной зоне или неработающее освещение в конкретной комнате.

Иногда причиной неисправной проводки может быть также дым или искры в кабеле. Искры могут быть вызваны не только поломкой, но и плавлением изоляции в результате неправильного выбора проводки и кабеля.

Неисправности проводки включают в себя обрыв или повреждение проводников в кабеле и повреждения оболочки кабеля. Неисправности возникают на разных участках сети: обрыв в электросети может произойти в месте подключения кабеля к розетке или выключателю, между этими устройствами и коробкой или светильником.

Поврежденная проводка

Содержание

Причины неисправности кабелей

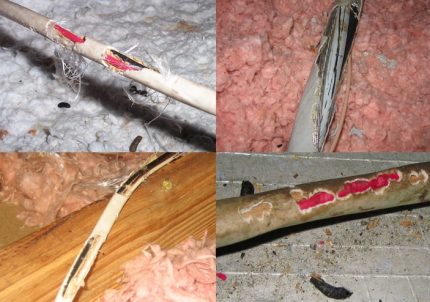

Проводка может быть повреждена во время ремонтных работ. Повреждение электрической линии может быть вызвано использованием тонких, некачественных кабелей, неправильной техникой монтажа, перегрузкой сети, повреждением во время строительных или ремонтных работ и т.д.

О неисправностях в электрической системе свидетельствуют:

  • Частое срабатывание автоматического выключателя в распределительном щите;
  • Электрическая дуга;
  • Короткое замыкание;
  • Отсутствие фаз, нейтральных напряжений отдельно или обоих одновременно.

Классы неисправностей и их характеристики приведены в таблице ниже:

1ПервыйВстречается более чем в 50% всех неисправностей. Возникает в местах соединения проводов, их подключения к контактам розеток, выключателей, электрощитов.
2ВторойЕсли во время ремонта вбивается гвоздь или пробивается проволока. Это может привести к короткому замыканию.
3ТретийВ 20 процентах случаев неисправность возникает без какого-либо внешнего вмешательства. Это может быть вызвано износом кабеля, перегрузкой сети или неисправностью автоматического выключателя сверхтока.

Наиболее распространенные неисправности возникают при подключении кабелей и их соединении с контактами. Эти неисправности относительно легко обнаружить и устранить. Незначительные неисправности могут проявиться только через длительный период времени.

Самый быстрый способ найти неисправность

Если у вас дома есть локатор проводов, вы можете использовать его для быстрого определения места повреждения. Сигнал прерывается выше области разрыва.

Порядок локализации неисправностей:

  1. Подключите генератор устройства к кабелю в следующем порядке: минусовая клемма к неповрежденному кабелю, плюсовая клемма к поврежденному кабелю. Подключите заземляющее соединение к распределительному щиту.
  2. Вдоль поврежденного кабеля проведите тест с приемником, сигнал будет прерываться в месте обрыва. Чтобы точно определить место обрыва, проделайте ту же операцию, начиная с другого конца поврежденного кабеля. Для получения дополнительной информации о диагностике обрыва см. это видео:

Нужно быть осторожным при разрыве нулевого провода, розетка может ударить током.

Первые шаги и проверка панели управления

В то время как свет в комнате (один, несколько или все сразу) по неизвестным причинам погас, электроприборы перестали работать. Первое естественное действие владельца – проверить, нет ли общего закрытия на улице (вход в жилое помещение). Если нет, то обращают внимание на распределительный щит – то ли предохранители, то ли перегоревшие – пробки (до сих пор кое-где встречаются и такие анахронизмы). Если здесь все в норме – устранение неисправности следует проводить внутри дома.

Именно с этого вам нужно начать. Прежде всего, “включите логику”. Стоит проанализировать, проводились ли недавно в жилище буровые работы. Были ли в последнее время какие-либо другие чрезвычайные ситуации, например, затопление соседями сверху?

Постарайтесь вспомнить, были ли какие-либо “симптомы” заболевания проводки – мигание лампочек, характерное потрескивание контактов, запах горелой изоляции. Иногда даже этой информации достаточно, чтобы быстро и с большой точностью определить местонахождение неисправности.

Поиск неисправностей всегда начинается с панели управления. Первый – это визуальный осмотр. Если здесь произошла неисправность, об этом может свидетельствовать выскочивший или почерневший контакт на автоматическом выключателе (УЗО). Рекомендуется немедленно проверить с помощью мультиметра, настроенного на измерение переменного напряжения выше 250 вольт, есть ли напряжение на главном автоматическом выключателе. Если измерения в норме, то винить источник питания не стоит, а причина определенно находится внутри квартиры.

Перед проверкой измерений неплохо бы убедиться, что переключатель мультиметра установлен на напряжение не менее 250 вольт переменного тока. Обычно это предел в 500, 600 или даже 750 вольт (в зависимости от модели).

Конечно, можно проверить это и с помощью отвертки, но это может показать только наличие фазы. Это неоднозначная картина, поскольку обрыв может быть и в нейтральном проводе.

Некоторые люди советуют использовать для этого вида диагностики простой прибор, состоящий из цоколя лампы и двух проводов. На самом деле, это, пожалуй, самый простой способ определить наличие обрыва в конкретном месте (клемма блока предохранителей, распределительная коробка, розетка и т.д.) Однако работать с таким самодельным “тестером” очень опасно и правилами техники безопасности и охраны труда строго запрещено. И автор, как “законопослушный гражданин”, тоже не рекомендует такие методы тестирования.

Отсутствие мультитестера не должно быть оправданием. В настоящее время каждый может приобрести недорогой, но в то же время достаточно “эффективный” тестер. И такое устройство, вместе с отверткой, является обязательным для каждого хорошего хозяина. Поэтому мы предполагаем, что мультиметр имеется в наличии.

После проверки выключается главный выключатель, а также все остальные выключатели. Следующий шаг – проверить, хорошо ли затянуты клеммы всех автоматических выключателей УЗО и RCCB, а также шин нейтрали и заземления. При необходимости выполняется подтяжка. Бывает и так, что поиск неисправности на этом заканчивается – оказалось, что неисправен контакт на одной из клемм.

Проверка обычно начинается с распределительного устройства – поступает ли на него напряжение, в хорошем ли состоянии клеммы, работают ли автоматические выключатели и дифференциальная защита.

Кстати, уместно будет обратить внимание на некоторые распространенные ошибки, которые часто допускают неопытные мастера при подключении проводов к клеммам автоматического выключателя (УЗО).

  • Многожильный медный проводник обжимается в клемму без заделки. Даже при кажущейся хорошей заделке контакт со временем может стать очень слабым. Или даже полностью исчезнуть – обжимные тонкие проводники могут отломиться. Лучше вообще не использовать такие провода в щитке – одножильный кабель нужного сечения будет надежнее. Однако, если вам некуда девать провод, он всегда должен заканчиваться обжимным наконечником. Эти детали недороги и просты в установке, но контакт будет надежным.

Если для коммутации используются скрученные медные провода, то обжимные наконечники должны быть напрессованы на зачищенные концы

  • Изолированный конец провода слишком сильно прижат к клемме во время соединения. Когда провод находится под напряжением, контактная поверхность прижимается к слою изоляции. Это, естественно, вызывает ненадежный обжим провода и приводит к возникновению дуги, нагреву и повреждению контактов.
  • Два проводника с разными сечениями подключены к одной клемме. При затягивании клеммы контактная поверхность прижимается к большему проводнику, и контакт на меньшем проводнике часто становится очень ненадежным.

Для полного завершения работы распределительного устройства можно проверить, что все остальные автоматические выключатели, выключатели утечки на землю и УЗО работают правильно в последовательности после включения автоматического выключателя на входе. Очевидно, что из каждого из них должна выходить фаза, если они находятся во включенном положении. Здесь для осмотра достаточно отвертки. Или снова с помощью мультитестера – измерьте напряжение между выходом выключателя (УЗО, АРДТ) и общей нейтральной шиной.

Убедившись, что в распределительном устройстве все в порядке, можно искать неисправный участок в проводке дома.

Инструменты для поиска неисправностей

Существует множество инструментов, которые помогут вам найти неисправность в вашей электрической системе:

1Отвертка с индикаторомЭто самый простой и дешевый инструмент. Указатель способен точно определить неисправный участок в пределах 30 см от точки диагностики.
2Поиск следовПредназначен для обнаружения скрытых или открытых проводов под напряжением с целью устранения обрыва провода без повреждения изоляции в токопроводящей проводке.
3E 121, также известный как “дятел”.С помощью этого простого устройства можно проверить наличие провода на глубине до 7 см.
4Передатчик сигнала MSОдинаково хорошо реагирует на проводники тока и металлическую арматуру. Не указывает на наличие фольгированного провода. Недорогой и подходит для частного использования.

Для локализации повреждения вам понадобятся плоскогубцы, малярный скотч и острый нож с изолированной ручкой.

Детекторы повреждений для настенной проводки

Так, если вам нужно просто найти электрические провода в квартире, то достаточно сделать металлоискатель своими руками. Простое самодельное устройство из подручных материалов позволит вам найти провод под напряжением на расстоянии до 10 см под обшивкой. В Интернете можно найти множество схем, которые можно использовать для создания простого детектора, одну из которых мы представили в статье, на которую ссылались.

Пример с самодельным металлоискателем

Если деньги для вас не проблема, лучше выбрать специальный прибор для обнаружения скрытых кабелей в стене, который позволяет не только указать, где находится кабель, но и точное место повреждения, если есть прожженный или пробитый участок. Лучшим детектором, с точки зрения соотношения цены и качества, является прибор под названием “Woodpecker” или E-121.

С помощью этого детектора можно не только отследить точное расположение электрических проводов в стене, но и найти место обрыва электрического провода. Рабочая глубина составляет 7 см, что вполне достаточно для любительского использования и для обнаружения оборванного провода даже под гипсокартонной стеной.

Дятел в действии

Другим, не менее подходящим прибором для обнаружения скрытых проводов в стене является тестер сигнализации “MS”. Китайские тестеры имеют свои особенности и характеристики, поэтому к ним нужно привыкнуть. Проблема в том, что продукты одинаково реагируют как на металлические детали (например, гвоздь), так и на провод под напряжением. Для того чтобы правильно работать с тестером, необходимо научиться отличать сигналы друг от друга. Именно поэтому профессиональные электрики избегают их с большим отрывом, хотя для домашнего использования они являются неплохим решением.

Еще один существенный недостаток устройств заключается в том, что если кабель защищен экраном из фольги, его невозможно обнаружить. Они имеют много отрицательных отзывов в Интернете, просто потому, что ими сложно пользоваться, но в остальном они являются хорошим вариантом для обнаружения электрических проводов.

Как использовать зонд?

Существуют также такие приборы, как POSP-1, GVT-92, Bosch DMF 10 zoom, GVD-504A, VP-440, которые, как доказано, находят оборванные провода, а также обнаруживают электропроводку под штукатуркой.

Видеоинструкции по эксплуатации детектора

Особое внимание следует уделить тепловизионным камерам. Эти приборы позволяют не только отследить местоположение оборванной жилы, но и найти утечки тока, короткие замыкания и качество самой проводки в распределительном щите. Конечно, их стоимость непомерно высока, но есть услуга вызова мастера, за которую вы отдадите около 2500 рублей. В этом случае вы получите полный отчет о том, какова существующая линия электропередачи в помещении и нет ли где-нибудь сгоревшего проводника.

Вы также можете проверить место расположения провода в стене с помощью индикаторной отвертки. Этот способ поиска провода подходит только в том случае, если провода находятся под напряжением в бетоне на небольшой глубине.

Инструкции по определению места обрыва провода

При обнаружении неисправности немедленно примите меры по определению причины неисправности и установлению приблизительного места повреждения питания.

В качестве первого шага проверьте, в каких помещениях наблюдаются проблемы с электропитанием. Оплавленные выключатели или розетки указывают на повреждение электропроводки в соседних помещениях. Затем проверьте тестером, не затронуло ли повреждение осветительные приборы или розетки. В зависимости от ответа на последний вопрос, действуйте следующим образом. В этом случае неисправность может быть вызвана повреждением фазного или нулевого провода.

Как найти неисправность в проводке скрытого монтажа?

Обнаружить неисправный провод можно с помощью такой техники: вам понадобится отвертка с индикатором, тестер и бесконтактный тестер, чтобы найти скрытый электрический провод. Вам также понадобятся некоторые инструменты, которые помогут вам найти его, например, плоскогубцы и клейкая лента.

Сначала определите, является ли провод нейтральным или фазным. Чтобы найти его, проверьте контакты сломанного гнезда с помощью отвертки. Если есть фаза, то ноль нарушен. Если при прощупывании нет сопротивления, значит, неисправность есть. Нахождение точки пробоя в стене из бетона производится с помощью индикатора скрытой установки следующим образом:

  • провода от распределительной коробки прокладываются горизонтально или вертикально, с изгибами под прямым углом, так, чтобы устройство, движущееся вдоль стены, подавало сигнал
  • Если индикатор обнаружил обрыв в проводе, звук отсутствует.

Для обнаружения скрытых повреждений проводки можно использовать трассоискатель. Этот прибор быстрый и очень точный. Он может прощупывать электрическую сеть с напряжением и без напряжения. Если в проводах нет тока, дополнительно используйте генератор. Он подключается к точке, где находится провод, и подает сигнал, который постепенно затухает, как только поиск места обрыва провода в стене завершен.

Обрыв фазного провода

Прежде всего, необходимо определить, к какому блоку предохранителей подключена неисправная розетка. Определив источник питания, к которому подключен поврежденный кабель, отключите питание и отсоедините все провода от распределительного щита: “ноль”, “фаза”, “земля” (если имеется).

Чтобы найти источник питания розетки, переключите блок предохранителей и одновременно проверьте наличие или отсутствие фазы с помощью индикатора

Затем возьмите мультиметр, с помощью которого проверьте все соединения, прилегающие к поврежденному объекту, начиная с провода в панели. Таким образом можно определить пораженный участок: обычно между двумя розетками присутствует два провода, а если есть “земля”, то три. Если в этой области можно обнаружить только один проводник (например, нулевой проводник), можно с уверенностью предположить, что обрыв находится именно там.

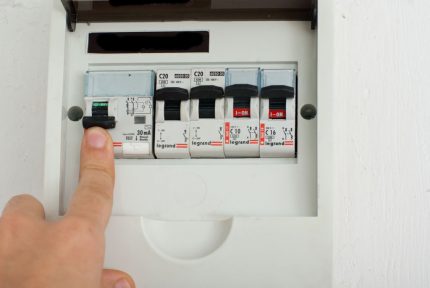

Проверка автоматического выключателя

Распределительные коробки часто недоступны, поскольку скрыты под слоем отделочного материала. Если у вас есть доступ к таким устройствам, неплохо было бы открыть их, так как там часто происходит повреждение ядра. Если это не выявило неисправностей, проверьте неисправную проводку с помощью индикатора, начиная с витой пары, а затем осмотрите клеммную колодку и удаленную витую пару.

Также можно выполнить проводку без установки распределительной коробки. В этом случае провода беспрепятственно проходят от одной розетки к другой, причем в каждую розетку входит по два провода из 4 жил. В этом случае для обнаружения неисправности необходимо снять устройства, установленные в начале и конце неисправного участка, и проверить все провода с помощью мультиметра.

Быстрое и четкое обнаружение оборванного провода в стене

Как только в моду вошла проводка скрытого монтажа, возникли проблемы с обращением и ремонтом поврежденных электрических проводов внутри стен. При популярной ранее открытой проводке все было на виду. Теперь встал вопрос о поиске повреждения, так как найти оборванный провод в стене – задача не из легких. Техника проверки кабеля в стене

Поиск проводов в стене

При проведении ремонтных работ в доме часто возникает необходимость использовать перфоратор, сверлить стену или делать отверстие в стене. Лицо, выполняющее работы, часто не знает, где под слоем штукатурки спрятаны электрические кабели. А это может привести к повреждению электрического кабеля во время работы. Поэтому перед проведением таких работ необходимо выяснить, где в стене расположены кабели и где можно, а где нельзя сверлить или долбить стену. С этой целью как отечественная, так и зарубежная промышленность выпускает огромное количество всевозможных приборов для обнаружения проводов в стене. К ним относятся зум Bosch DMF 10, GVT-92, MS258, VP-440 и GVD-504A. Принцип везде один и тот же. Провод под напряжением излучает вокруг себя электромагнитное поле частотой 50 Гц. Устройство, расположенное рядом со стеной, принимает это электромагнитное поле и посылает сигнал. Чем ближе устройство к источнику излучения (проводу), тем сильнее становится сигнал от устройства. Когда прибор обнаруживает самую высокую интенсивность сигнала, это означает, что под прибором, за слоем гипса, находится провод. Отметьте карандашом на стене маршрут провода. Лучше найти провод, нанесенный на бумажный план помещения вашего дома. В конце концов, ремонт можно сделать в будущем, и ваши потомки скажут вам спасибо.
Смотрите видео ниже о том, как найти проводку в стене:

И в этом видео вы обязательно увидите сравнительный тест детекторов скрытой видеопроводки:

Причины возникновения трещин

Случаев, когда электрический кабель в стене может оборваться, немного, и они вызваны тремя факторами: неправильным монтажом и эксплуатацией, механическими повреждениями и течением времени.
Причины возникновения трещин включают:

  • Плохой контакт или неудовлетворительная работа мастера по электромонтажу.
  • Ручное повреждение кабеля в результате ремонтных работ.
  • Обветренная проводка.
  • Перегрузка сети или резкие скачки напряжения, вызывающие точечные повреждения в проводке.

Неисправная проводка не всегда является причиной отключения питания. Частичные повреждения кабеля могут проявляться в виде искрения, короткого замыкания или отсутствия нейтрали в сети. Если защитный выключатель срабатывает прерывисто, это также может указывать на неисправность в сетевой проводке.
При появлении этих симптомов следует немедленно отключить электричество, так как сразу найти скрытые провода в стенах будет сложно. Отключение питания предотвратит пожар в случае короткого замыкания, искрение и перегрузку сети, если в сети отсутствует ноль.
Знание причины обрыва электрического провода поможет вам в поиске неисправности.

Поисковая логика

Легче всего найти неисправность, если она вызвана механическим повреждением и сразу видна. В этом случае исследуются участки, в которые были вбиты сверла, гвозди или шурупы. Это наиболее распространенные причины механического повреждения электропроводки в стене.

ВАЖНО: Неисправность электропроводки может проявиться не сразу, а только через некоторое время.

Перебитые провода внутри стен встречаются редко. Прежде чем искать повреждения в стенах, важно проанализировать, не было ли изменений в структуре помещения. Профессиональные электрики советуют сначала проверить места, где наиболее вероятен обрыв электрических проводов: на стыке панелей при их смещении, в районе трещин в бетонных и деревянных стенах. Повреждения также возникают, когда провода выходят из стены.
Если нет видимой причины обрыва провода, то для его обнаружения необходимо использовать специальные приборы и инструменты.

Минимальный набор для устранения неисправностей

Минимальный набор для устранения неисправностей содержит:

  1. Индикаторная отвертка.
    Индикаторная отвертка
    Устройство представляет собой индикатор напряжения. При наличии напряжения в сети загорается индикатор на конце отвертки.
  2. Поиск следов.

    Назначение локатора трассы – определить местоположение и глубину залегания кабеля в стене. Устройство позволяет контролировать кабель и обнаруживать повреждения.

  3. Мультиметр.

    Мультиметр – это инструмент, используемый для проверки характеристик электрической сети. Минимальные функции бытового мультиметра позволяют определить ток, напряжение и сопротивление между двумя точками сети.

Кроме того, пригодится простая отвертка и плоскогубцы.

Алгоритм поиска неисправностей

Чтобы найти место разрыва, выполните следующие действия:

  1. Определите автоматический выключатель, от которого питается неисправная розетка, выключатель или другой потребитель электроэнергии.
  2. Используя мультиметр, определите участок, на котором произошло повреждение.
  3. Найдите место разрыва внутри стены с помощью локатора трассы.

С помощью отвертки найдите выключатель, к которому подключена неработающая розетка. Наличие фазы позволит, включив и выключив блок предохранителей, быстро найти нужную фазу. Если он выключен, фаза в розетке исчезает.

Если обрыв произошел на нейтральном проводе, индикаторная отвертка ответит слабым свечением. В результате неопытные мастера интерпретируют это как наличие двух фаз. При контакте с фактической фазой индикатор должен гореть ярко.

Отключите найденный вами автоматический выключатель и начните тестировать неисправный провод с помощью мультиметра. Испытание проводится на участках, ограниченных соединениями. Сначала проверьте участок от автоматического выключателя до распределительной коробки, если таковая имеется, а затем от распределительной коробки до розетки. Если прибор обнаруживает нулевое сопротивление, то кабель в этом интервале цел, если бесконечное, то произошел обрыв участка. Если неисправность не обнаружена, переходите к следующему разделу – от коробки к розетке и линии от розетки к розетке. Таким образом, можно найти участок линии, на котором произошла неисправность.
Точное место обрыва кабеля определяется локатором трассы, состоящим из генератора и приемника. Клеммы генератора должны быть подключены к кабелям путем размещения положительного контакта на поврежденном кабеле и отрицательного контакта на неповрежденном кабеле. Устройство должно быть заземлено путем подключения отдельной клеммы к главному распределительному щиту.
Когда устройство включено, генератор генерирует импульсы в разорванном проводе. Приемник трассоискателя, принимая сигнал, издает характерный звук. При проверке стены с приемником разрыв будет в точке, где приемник перестал издавать звук.
Для более точного определения места разрыва следует провести испытания с обеих сторон повреждения. Обычно эта площадь определяется с погрешностью 10-15 см. Чем точнее будет указано место разрыва, тем лучше.

Оборванный нейтральный провод является источником большой опасности. Ток все еще течет в розетку. Если вы начнете искать передышку, вы можете получить серьезную травму. Если вы подозреваете обрыв нулевого провода, отключите автоматический выключатель и полностью обесточьте помещение перед началом работы.

Лучший способ найти обрыв в проводе – посмотреть видео. Это легче понять.

Как заменить трассоискатель

Если у вас нет локатора, опытный мастер советует использовать радио. Этот метод следует использовать только в случае повреждения фазного провода, так как для его обнаружения провод в стене должен быть под напряжением. Процент погрешности будет выше, но радиостанция даст вам приблизительное местоположение.
Чтобы использовать эту технику, подключите к проблемной розетке устройство с низким энергопотреблением. Это может быть электробритва или электрическая прикроватная лампа. Радиостанция настроена на прием “средних волн”. Приемник медленно перемещается вдоль кабельной линии с включенным приемником. Приемник начинает гудеть на частоте 50 Гц. Когда радиоприемник достигает критической точки, он перестает издавать звуки или интенсивность звуков заметно снижается. Так устройство находит место обрыва провода.
Описанный выше способ позволит вам найти обрыв своими руками, если вы знакомы со схемой электропроводки и имеете представление о расположении проводов в стенах. Если проводка проложена в соответствии с правилами, то расположение проводов строго вертикальное и горизонтальное, а возможный поворот составляет 90 градусов. Однако действующий стандарт не гарантирует, что провода проложены правильно.
Если вы не знаете расположение проводов, лучше доверить эту работу профессионалам. Приборы, определяющие расположение электрических проводов в стенах, работают по принципу металлоискателей и в неопытных руках практически бесполезны, так как создают слишком много помех. Поиск дефектов в бетонных стенах особенно сложен для дилетантов. Помочь может только знание: стандартных электрических схем и мест, где чаще всего возникают неисправности.

Как самостоятельно найти и починить оборванный кабель в стене

Перебитый кабель в проводке скрытого монтажа – досадное явление, которое случается нечасто, но заставляет тратить много времени, нервов и сил на его поиск и ремонт. Это также может быть очень дорогостоящим, поскольку вам придется найти поврежденный участок в стене, добраться до него, починить его и снова починить. За эту работу вам придется заплатить специалисту значительную сумму денег. Вы можете сэкономить деньги, если сможете найти и устранить проблему самостоятельно. В этой статье вы узнаете, как найти обрыв провода в стене и что нужно сделать, чтобы устранить проблему.

Нахождение перерыва: Как это сделать.

Чтобы найти оборванный провод, действуйте следующим образом, независимо от причины неисправности и типа устройства, используемого для ее поиска:

  • Перед поиском неисправности отсоедините провода от напряжения.
  • Иногда для уменьшения сопротивления изоляция провода прожигается насквозь.
  • Поиск может осуществляться акустическим, индуктивным методами, а также с помощью транзисторного приемника или простого бытового мультиметра.
  • Профессиональные электрики используют в своей работе детекторы следов. Эти устройства позволяют не только быстро определить местонахождение электрической линии, но и найти все провода под напряжением и определить, находятся они под напряжением или нет. Некоторые типы этих устройств используются вместе с генераторами для повышения их эффективности.

Стоит упомянуть о новейшей электросетевой технологии, которая не так давно начала использоваться в европейских странах, но в России, к сожалению, пока не практикуется. Особенностью этой установки является включение сигналов (маркеров) в кабельные проводники при прокладке линии.

Если в такой сети происходит обрыв, детектор трассы может использовать сигнал от маяка для быстрого определения местоположения неисправности. Это значительно экономит время и позволяет быстро восстановить электропроводку.

Акустические и индуктивные методы поиска неисправностей

Акустический метод обнаружения обрыва в подземной проводке требует наличия:

  • Генератор, подключенный к проводу.
  • Акустическое сигнальное устройство.
  • Наушники (наушники).

Во время поиска прослушивается проводка с использованием перечисленных элементов. Когда место обрыва проводки достигнуто, в наушниках раздается резкий щелчок. Для получения результата генератор должен быть правильно настроен на требуемую частоту.

Индуктивный метод поиска пролома в стене предполагает подключение генератора к шнуру питания. После установки уровня нагрузки генератора тестирование проводится так же, как и при акустическом методе, с использованием наушников и специального зуммера. Разница заключается в том, что в наушниках сигнал будет слышен по всей длине линии до места повреждения, а после достижения места поломки он значительно усилится и исчезнет за ним.

Обнаружение оборванного кабеля в стене из бетона или кирпича

Чтобы найти разлом в кирпичной или бетонной стене-плите, вам понадобится транзисторный приемник для обнаружения скрытых электрических проводов. Помните, что в кирпичных и бетонных зданиях все кабели ориентированы горизонтально и вертикально и поворачиваются только на 90 градусов. Зная это, вы не допустите ошибки при прокладке кабелей.

Индикатор должен быть проложен вдоль стены над кабелем по всей его длине. Устройство будет издавать звуковые сигналы по пути следования и исчезнет, когда достигнет оборванного кабеля.

Итак, мы выяснили, как найти обрыв в вашей проводке. Если у вас нет подходящего оборудования или вы не уверены, что сможете найти оборванный кабель и починить его самостоятельно, лучше всего вызвать электрика. Профессиональные электрики имеют опыт в выполнении такого рода работ и располагают необходимым электрооборудованием, что означает, что они могут найти и устранить неисправность в относительно короткие сроки.

Весь процесс диагностики вы можете увидеть на видео:

Но если есть большое желание сэкономить и освоить эту процедуру самостоятельно, то переходите к следующему шагу – ремонту неисправной линии.

Процедура ремонта сломанного скрытого кабеля

После того как вы нашли точное место обрыва с помощью одного из вышеперечисленных методов, необходимо подключить кабель. Для этого сначала отключите фазу, а затем молотком откройте кабельный гермоввод примерно на 10 см слева и справа от места повреждения. Затем аккуратно отделите сломанный проводник от кабеля, не повредив изоляционный слой на других проводниках.

Дальнейшая процедура выглядит следующим образом:

  • Растяните концы поврежденного кабеля.
  • Просверлите отверстие в стене с помощью перфоратора и специального корончатого сверла. Отверстие должно быть достаточно большим, чтобы в него поместилась коробка с разветвленной цепью.
  • Вставьте коробку в отверстие и закрепите ее там лейкопластырем, затем поместите внутрь провода.
  • Соедините и изолируйте поврежденные провода.
  • После устранения повреждений закройте коробку крышкой.
  • Заштукатурьте ранее открытую часть канала.

Если поврежденный кабель находится внутри специальной трубы, осторожно вытащите его и с помощью экстрактора вставьте на его место новый кабель.

На видео показано, как отремонтировать кабель:

После заполнения электрической канавки не подавайте напряжение на отремонтированный кабель до полного высыхания штукатурки.

Вышеописанный процесс осуществляется при восстановлении поврежденной фазы. Ремонт нейтрального провода выполняется аналогичным образом, за исключением первого этапа. При ремонте нулевого проводника необходимо сначала отделить неисправный проводник от шинопровода. Затем нейтраль подключается к фазе. Дальнейшая работа выполняется в том же порядке.

Специфика ремонта медных и алюминиевых проводников

Поврежденный медный провод лучше всего спаять. Эта операция требует использования ремонтной перемычки, которая может быть отрезком того же кабеля. Выполните процедуру пайки следующим образом:

  • Наденьте термоусадку или прочную пластиковую трубку на жилу поврежденного кабеля.
  • Скрутите концы перемычки с ремонтируемым кабелем.
  • Припаяйте соединение.
  • Плотно наложите несколько слоев ленты на ремонтируемый участок.
  • Наденьте на разъем термоусадочную (пластиковую) трубку, чтобы обеспечить ему дополнительную защиту. Она должна быть герметичной, чтобы электричество не начало утекать, если стена станет влажной.

Самый простой способ соединения алюминиевых проводов в стене – это зажим WAGO – быстрый и надежный. Затем оберните место соединения несколькими слоями изоляционной ленты и, если возможно, нанесите поверх нее слой герметика.

Вы также можете использовать отвертку с индикатором (работающую от батарейки), чтобы определить место обрыва провода. Пример показан на видео:

Приложение

В этой статье мы узнали, как найти неисправность в скрытой электропроводке и самостоятельно отремонтировать поврежденный кабель. Теперь, приняв во внимание представленные рекомендации, вы сможете при желании выполнить работу самостоятельно, не обращаясь за помощью к электрикам.

Как найти оборванный провод в стене: использование мультиметра

Довольно неприятная ситуация знакома многим – без видимой причины в квартире (доме) или в некоторых комнатах вдруг гаснет свет, выключаются бытовые приборы. В то же время, очевидно, что с электроснабжением соседей все в порядке. Первая реакция, вероятно, одинакова для всех – владельцы проверяют, не перегорел ли предохранитель или выключатель.

Как найти обрыв кабеля в стене

Как найти обрыв кабеля в стене

Если это действительно так, и если повторное включение выключателя (замена предохранителя) восстанавливает возможность использования домашней электрической системы, задача упрощается. Разумеется, следует выяснить причину срабатывания предохранителя – возможно, была превышена допустимая нагрузка. Но, по крайней мере, проводка в порядке. Но если на выходе предохранителей напряжение есть, а в помещениях его нет, значит, где-то произошел обрыв. Кроме того, возникает сложная задача восстановления домашней сети.

Одним из самых сложных вопросов в этом случае будет вопрос о том, как найти оборванный провод в стене. Об этом мы и поговорим в данной публикации.

Возможные причины неисправной проводки

Для облегчения определения места, где произошел несанкционированный обрыв в цепи электропитания, необходимо знать причины такого повреждения. Сразу следует отметить, что чаще всего они вызваны неправильным монтажом домашней электросети или нарушениями в ее функционировании. Очень редко ломается сама проводка – даже если она вмонтирована в стены, – хотя полностью исключить это нельзя.

  • Очень часто происходит потеря контакта на клеммных соединениях – от блоков предохранителей в распределительном щите до розеток, выключателей и даже оборудования конечного пользователя. Неправильно затянутая или ослабленная клемма со временем нагревается, искрит, и неисправность “прогрессирует”, приводя рано или поздно к полной потере электрического контакта.
  • Другой опасностью являются соединения в электромонтажных коробках, если они неправильные или недостаточно качественные. Особенно опасны самодельные скрученные провода, которые умельцы просто покрывают слоем клейкой ленты – и считают, что этого достаточно. Нет, конечно, твистинг тоже может быть надежным и долговечным, но иногда встречаются образы, которые лучше не видеть. Например, наличие медных и алюминиевых проводов в одном проводнике, что категорически запрещено, попытка соединения одного толстого жесткого провода с гибким проводником. Или использование клемм, которые явно не подходят для токопроводящей способности линии. Терминалы Wago очень просты в установке, но их назначение скорее для коммутации линий, предназначенных для освещения помещений. С другой стороны, на участках электропроводки, где питаются мощные бытовые приборы, они могут оказаться настоящей пустышкой.

Кстати, вышеперечисленные причины, хотя и неприятны сами по себе, довольно легко диагностируются и устраняются. Более того, такие сбои обычно не происходят внезапно – как правило, они начинают “сигнализировать” владельцам о том, что проблема усугубляется – через мерцание лампочек, явные признаки дуги, запах горелой изоляции или пластика. Другими словами, домовладельцы, обращая внимание на свою электрическую систему, получают “трудное время” для обнаружения и устранения неисправностей.

Типичные неисправности в домашних электроустановках и их устранение

Конечно, если вы не разбираетесь в электромонтаже, не стоит делать это самостоятельно – лучше вызвать специалиста. Однако хороший домовладелец может многое сделать самостоятельно. На страницах нашего портала вы найдете подробные инструкции для ремонт розеток по определению причин отключение автоматических выключателей остаточного тока или частый отключение автоматических выключателей .

Гораздо сложнее справиться с дефектами скрытого характера, с разрывами в электрической цепи на участках провода, спрятанного в стене.

  • Кстати, они часто возникают и по причинам, так сказать, субъективным. Классический” пример – сверление стены или забивание гвоздей без предварительного “исследования”, нет ли в этом месте скрытых проводов.

Вряд ли это можно назвать везением, но если напряжение в сети исчезает сразу после сверления, по крайней мере, причина очевидна. Но иногда сверло или гвоздь задевают провод по касательной, повреждая изоляцию и лишь слегка повреждая проводник. В таких случаях возможно, что проводка будет продолжать служить, иногда в течение длительного времени. Однако в месте повреждения наводятся токи утечки (и если нет УЗО, их невозможно сразу обнаружить), нормальная проводимость уменьшается, сопротивление в локальной области увеличивается, и нельзя исключить постепенное расплавление изоляции и последующее короткое замыкание. Другими словами, окончательный отказ может произойти в любой момент, даже спустя довольно длительное время, и его нелегко сопоставить с ранее выполненной буровой работой.

В результате непродуманного сверления стены была повреждена изоляция проложенных кабелей, что привело к выходу из строя одной секции кабеля.

Последствия непродуманного сверления стены – повреждение изоляции проводов скрытого монтажа, что впоследствии приводит к выходу из строя участка электрической системы

В идеале домовладелец должен знать точную трассу прокладки проводов на своем участке и расположение электромонтажных коробок. Эта задача облегчается, если электромонтажные работы были выполнены в соответствии с нормами и рекомендациями. Это означает, что все участки скрытой проводки строго горизонтальны и вертикальны. Однако картину, подобную той, что показана на рисунке ниже, наверняка видели многие электрики, которых вызывали для устранения неисправностей. Очевидно, что при такой “схеме” разводки домашней электрической системы любое сверление стены или забивание гвоздей становится “лотереей”: повезет или не повезет.

  • Замурованная проводка выходит из строя не так часто. Но и эту возможность нельзя исключать. Особенно “виновными” в таких дефектах могут быть старые кабели, проложенные много десятилетий назад. Особенно если в доме все еще используется алюминиевая проводка.

Со временем проводка естественным образом стареет. Это проявляется прежде всего в том, что пластиковая изоляция теряет свою эластичность, становится хрупкой и трескается. Небольшие трещины могут первоначально вызвать, казалось бы, незначительную утечку тока. О том, что такие утечки имеют тенденцию к увеличению, уже говорилось выше.

При прокладке кабелей могло произойти защемление кабеля. Он также может появиться не сразу, а через некоторое время, и даже может занять годы. Таким образом, практически невозможно установить какую-либо логическую связь с внезапно появившейся трещиной. Просто в такой локальной области, в результате повреждения нормальной кристаллической структуры металла, сопротивление может значительно увеличиться, что вызовет перегрев, еще большее разрушение проводника, плавление изоляции, короткое замыкание и прочие “радости”.

Такие неисправности труднее всего диагностировать и определить конкретное место разрыва цепи. Внешних признаков практически нет. И даже если есть слабый “запах” горелой изоляции, найти его источник маловероятно.

Все вышеперечисленное, конечно, может произойти с любой проводкой. Однако если в доме (квартире) по-прежнему используются алюминиевые провода, вероятность аварии возрастает многократно. Этот металл значительно уступает меди по электропроводности, коррозионной стойкости и механической прочности. Более того, алюминий, как говорят многие электрики, “плавает” в клеммах или проводниках. Другими словами, даже хорошо сваренный контакт со временем может стать ненадежным, нагреться и заискрить.

Это еще одна причина избавиться от старых алюминиевых кабелей и перейти на высококачественные медные кабели, когда это возможно.

Какие кабели следует купить для проводки дома?

Если говорить о материале, то, конечно, все из меди. И когда речь идет о конкретных марках и сечениях, необходимо помнить о некоторых важных сведениях. Узнайте больше о типах кабели для прокладки кабелей в доме или квартире – Читайте в специальной публикации нашего портала.

Как найти оборванный кабель в стене

Первые шаги и проверка панели управления

Так, по непонятным причинам в какой-то комнате (одной, нескольких или всех сразу) гаснет свет, перестают работать электроприборы. Первое естественное действие владельца – проверить, нет ли общего закрытия на улице (вход в жилое помещение). Если нет, то обращают внимание на распределительный щит – то ли предохранители, то ли сгоревшие – пробки (до сих пор кое-где встречаются и такие анахронизмы).

Если здесь все в норме – устранение неисправности следует проводить внутри дома.

Именно с этого вам нужно начать. Прежде всего, “включите логику”. Стоит проанализировать, не подвергалась ли квартира в последнее время буровым работам. Были ли в последнее время какие-либо другие чрезвычайные ситуации, например, затопление соседей сверху?

Постарайтесь вспомнить, были ли какие-либо “симптомы” заболевания проводки – мигание лампочек, характерное потрескивание контактов, запах горелой изоляции. Иногда даже этой информации достаточно, чтобы быстро и с большой точностью определить местонахождение неисправности.

Поиск неисправностей всегда начинается с панели управления. Первый – это визуальный осмотр. Если здесь произошла неисправность, об этом может свидетельствовать выскочивший или почерневший контакт на автоматическом выключателе (УЗО). Рекомендуется немедленно проверить с помощью мультиметра, настроенного на измерение переменного напряжения выше 250 вольт, есть ли напряжение на главном автоматическом выключателе. Если измерения в норме, то винить источник питания не стоит, а причина, безусловно, находится внутри квартиры.

Перед проведением любых испытаний следует убедиться, что переключатель мультиметра установлен на минимальное переменное напряжение 250 вольт. Обычно этот параметр устанавливается на 500, 600 или даже 750 вольт (в зависимости от модели).

Перед проверкой измерений желательно убедиться, что переключатель мультиметра установлен на напряжение не менее 250 вольт переменного тока. Обычно это предел в 500, 600 или даже 750 вольт (в зависимости от модели).

Конечно, можно проверить это и с помощью отвертки, но это может показать только наличие фазы. Это неубедительная картина, поскольку обрыв может быть и в нейтральном проводе.

Некоторые люди советуют использовать для этого вида диагностики простой прибор, состоящий из цоколя лампы и двух проводов. На самом деле, это, пожалуй, самый простой способ определить наличие обрыва в конкретном месте (клемма блока предохранителей, распределительная коробка, розетка и т.д.) Однако работать с таким самодельным “тестером” очень опасно и правилами техники безопасности и охраны труда строго запрещено. И автор, как “законопослушный гражданин”, тоже не рекомендует такие методы тестирования.

Отсутствие мультитестера не должно быть оправданием. В настоящее время каждый может приобрести недорогой, но при этом достаточно “эффективный” тестер. И такое устройство, наряду с отверткой, является обязательным для каждого хорошего хозяина. Поэтому мы предполагаем, что мультиметр имеется в наличии.

После проверки отключается главный автоматический выключатель, а также все остальные автоматические выключатели. Следующий шаг – проверить, хорошо ли затянуты клеммы всех автоматических выключателей УЗО и RCCB, а также шин нейтрали и заземления. При необходимости выполняется подтяжка. Бывает и так, что поиск неисправности на этом заканчивается – оказалось, что неисправен контакт на одной из клемм.

Проверка обычно начинается с распределительного устройства - подается ли входное напряжение, в хорошем ли состоянии клеммы, работают ли автоматические выключатели и дифференциальная защита.

Проверка обычно начинается с распределительного щита – поступает ли на него напряжение, в хорошем ли состоянии клеммы, работают ли автоматические выключатели и дифференциальная защита.

Кстати, наверное, уместно остановиться на некоторых распространенных ошибках, которые часто допускают неопытные мастера при подключении проводов к клеммам автоматического выключателя (УЗО).

  • Скрученный медный гибкий проводник обжимается в клемму без заделки. Даже при кажущейся хорошей заделке контакт со временем может стать очень слабым. Или даже полностью исчезнуть – обжимные тонкие проводники могут отломиться. Лучше вообще не использовать такие провода в щитке – одножильный кабель нужного сечения будет надежнее. Однако, если вам некуда девать провод, он всегда должен заканчиваться обжимным наконечником. Эти детали недороги и просты в установке, но контакт будет надежным.
  • При подключении провода зачищенный конец провода слишком сильно вдавливается в клемму. При затягивании провода контактная зона прижимается к изоляционному слою. Конечно, сам обжим провода ненадежен, приводит к искрению, нагреву, потере контакта.
  • Два провода разного сечения подключаются к одной клемме. При затягивании клеммы контактная поверхность прижимается к большему проводнику, и контакт на меньшем проводнике часто становится очень ненадежным.

Чтобы полностью завершить работу распределительного устройства, можно проверить, что все остальные автоматические выключатели, выключатели утечки на землю и УЗО работают правильно в последовательности после включения автоматического выключателя на входе. Очевидно, что если автоматический выключатель находится во включенном положении, то из каждого из них должна выходить фаза. Для проверки достаточно отвертки. Или снова используйте мультитестер – измерьте напряжение между выходом выключателя (УЗО, АРДТ) и общей нейтральной шиной.

Убедившись, что в распределительном устройстве все в порядке, можно искать неисправность в проводке дома.

Определение местоположения неисправности

Все вышеперечисленные действия будут уместны в случае отключения электроэнергии во всех помещениях одновременно. Если в определенном месте отключается электричество, подача электроэнергии ограничивается в определенной зоне квартиры или дома. Это, конечно, так, если распределительный щит был установлен правильно и общая мощность за счетчиком была разделена на отдельные линии.

Хороший домовладелец обычно так и поступает – выделяет несколько групп розеток, включая отдельные розетки для мощных приборов (стиральных машин, электроплит, духовых шкафов, насосных станков и т.д.) Освещение также можно разделить на группы, например, по комнатам. Если все организовано таким образом, а арматура подписана (или пронумерована с “легендой”), задача значительно упрощается.

Если проводка в доме хорошо организована, первичная локализация неисправности также займет несколько минут.

Если проводка в доме хорошо организована, то на первоначальное обнаружение неисправности уйдет всего несколько минут.

То есть, если напряжение в определенной группе розеток отсутствует, а проверка остальных показывает, что все в норме, то сразу становится ясно, что в данной линии произошел обрыв. То же самое относится к случаям, когда освещение выключено только в одной комнате (группе комнат), но остальные работают и розетки исправны.

Узнайте, как рассчитать освещение в зависимости от площади помещения, изучив алгоритм и удобные онлайн-калькуляторы в специальной статье на нашем портале.

Но часто бывает так, что распределение сводится к одному или двум приспособлениям, и картина не ясна. Кроме того, некоторые владельцы могут просто не знать “легенду” своего распределительного щита, если они купили квартиру или дом с уже смонтированной электрической сетью и до сих пор эта проблема их не занимала. И настоятельно рекомендуется потратить время, чтобы проверить, какое устройство отвечает за что в панели.

Поиск участка обрыва ведется от распределительного щита до места, где был обнаружен провал напряжения (розетка, светильник). Разделы могут быть следующими:

  • Маршрут от распределительного щита до распределительной коробки.
  • Участок от распределительной коробки до розетки (автоматического выключателя).
  • Участок между выключателем или коробкой и светильником.

Часто можно встретить кабельные сети, в которых разводка к группам розеток не включает распределительные коробки, т.е. кабель идет напрямую от экрана до конечной точки. Кабель также можно прокладывать от одной группы розеток к другой. Это сразу заметно, когда к розетке подведены два кабеля: один идет от панели, а другой – к следующей группе.

Итак, следующая задача – определить, где именно произошел разрыв.

Поиск части жгута проводов, где кабель оборван

Это непростая и утомительная задача, особенно если у вас нет электрической схемы. Однако, как только вы определите местонахождение неисправности, хотя бы по комнате или линии, будет легче.

Поначалу это пугает. Но если уже определена ограниченная область, где, скорее всего, произошел сбой, тогда все становится проще.

Поначалу это пугает. Однако если имеется ограниченная область, где, скорее всего, произошел сбой, это становится проще.

Поиск начинается с телефонной станции. Как это можно сделать?

Индикаторная отвертка помогает определить, находится ли фаза там, где она должна быть. Например, есть фаза на выходе соответствующего выключателя, затем на распределительной коробке, но не на розетке внизу. Вывод очевиден – неисправность находится между коробкой и розеткой.

Отвертка не всегда способна показать истинную картину

Отвертка не всегда способна показать истинную картину

Казалось бы, все просто, если бы не несколько “но”.:

– Во-первых, этот метод помогает определить только обрыв фазного провода. Но если нейтральный провод неисправен, результата не будет. Фаза может присутствовать в розетке или светильнике, но сама арматура может оставаться неисправной.

– Во-вторых, эта проверка требует работы при отключенном сетевом напряжении. Скажем прямо – это не лучший вариант для электропроводки, где явно есть неисправность, и тем более, если специалист не имеет достаточного опыта в электромонтажных работах. Чтобы проверить это, вам придется открыть распределительную коробку, разобраться с проводкой или клеммными соединениями в ней, а неопытность может “наделать бед”.

Кстати, индикаторная отвертка, помимо всего прочего, также может искажать реальное изображение. Иногда свечение индикатора свидетельствует не о наличии полной фазы вообще, а лишь о некотором потенциале, который с таким же успехом может быть обусловлен током утечки от другого “источника”.

То же самое относится и к измерению напряжения с помощью мультиметра. Работа под напряжением опасна, а показания напряжения могут быть очень непостоянными.

Наиболее надежным способом является использование секционного теста. Это сразу же укажет на непрерывность провода или наличие обрыва в нем. Для этого используйте тот же мультиметр, но установите его в режим измерения сопротивления, в положение Ω. Многие тестеры имеют специальный режим для этой цели: если часть цепи имеет нормальную проводимость, прибор подаст звуковой сигнал. Сопротивление медного провода невелико (при площади 2,5 мм² оно составляет всего 0,7 Ом на 100 метров длины), а значит, в масштабах дома или квартиры оно будет очень незначительным – индикатор будет показывать “0” или близко к нему.

Вероятно, самым надежным способом найти участок с разомкнутой цепью является проверка проводов с помощью мультитестера.

Вероятно, самым надежным способом обнаружения разомкнутой цепи является проверка проводов с помощью мультитестера.

Для этого отсоедините провод от напряжения. Затем отсоедините все провода в проверяемой линии – фазный провод от предохранителя, нулевой провод от провода заземления и провод заземления от соответствующей шины.

Конечно, вы не сможете просто использовать обычные выводы мультиметра для проведения теста – проверяемые участки могут быть очень длинными. Например, распределительный щит находится в коридоре у входной двери, а распределительная коробка – в комнате. Поэтому заранее подготовьте “удлинитель” – кусок гибкого медного провода достаточной длины, чтобы дотянуться до самой удаленной точки, подлежащей тестированию. Большое сечение не требуется – достаточно 1,0÷1,5 мм². Разумеется, этот удлинительный кабель также следует предварительно проверить на целостность, т.е. протестировать.

Для обеспечения простого подключения к концам тестируемых отрезков кабеля удлинитель может быть оснащен зажимом типа “крокодил” или, что еще проще и удобнее, зажимом WAGO с рычажным замком. У вас не возникнет проблем с подключением удлинителя к проверяемому проводу. Такую же клеммную колодку можно использовать и на другом конце удлинительного кабеля – свободное гнездо подходит для установки контактного щупа тестера.

Двойные рычажные зажимы WAGO, закрепленные на концах удлинителя, устраняют проблему быстрого подключения к тестируемому проводу. При подключении к витой паре удобнее будет иметь на конце зажим

Двухрычажные зажимы WAGO, закрепленные на концах удлинителя, избавляют от необходимости быстрого подключения к тестируемому проводу. Зажим “крокодил” на конце будет более удобен при подключении к витым проводам.

Первым шагом является проверка участка от распределительного щита до распределительной коробки. Для этого иногда необходимо демонтировать соединения в коробке. Важно – перед разборкой запомните (зарисуйте, снимите на камеру мобильного телефона), как были соединены провода. Все это будет не так сложно, если изоляция проводов имеет цветовую маркировку (синий – всегда ноль, зеленый/желтый – земля, фазы могут быть разных цветов, но обязательно отличных от показанных). Если цветовая маркировка отсутствует, необходимо подписать провода, например, наклеив на них полоски малярного скотча.

Лучше не разбирать высококачественный кабель витой пары, а просто найти место, к которому можно прикоснуться стилусом при тестировании.

Каждый провод проверяется отдельно – поэтому для проверки сечения нужно измерить два или три (если у вас провод из полиэтилена). Если все провода в порядке, секция считается правильной. Одновременно с обрезкой проводов рекомендуется составить схему электрической цепи, если у вас не было ее раньше, так как она может пригодиться позже. Диаграмма показывает, что раздел в порядке, и переходит к следующему разделу.

Обычно следующим участком является провод от распределительной коробки до розетки. Очевидно, что для получения доступа к контактам лучше предварительно разобрать розетку. Одновременно проверьте и подтяните контакты на клеммах.

Если подключение розетки производится в обход распределительной коробки, то можно сделать одно кольцо, чтобы убедиться в целостности линии. Однако если к розетке идут два кабеля, то один из них, как уже говорилось выше, идет к другой группе розеток. Для отдельной проверки этой секции ее следует отсоединить.

При проверке линии освещения необходимо подключить немного больше. Отделите линию питания от распределительного щита до коробки. Затем нейтральный провод от коробки к светильнику (и провод PE, если он есть). Затем фазный провод от коробки до выключателя, затем участок от выключателя до светильника.

В любом случае, однако, как правило, все испытания на предварительно размещенной аварийной линии ограничиваются проверкой двух или трех участков кабеля. Рано или поздно вы сможете найти провод, на котором образовалась трещина. Вы должны проверить его несколько раз, чтобы убедиться в правильности своих выводов. Например, отсутствие проводимости может быть вызвано просто плохим приложением щупа мультиметра к оголенному концу провода. Однако после нескольких попыток “упрямое молчание” прибора все равно будет свидетельствовать о том, что поврежденный проводник найден.

Определение точного места перелома

Это, пожалуй, самый сложный этап диагностики. И без специальных инструментов часто невозможно достичь желаемого результата.

Участок стены, где находится поврежденный кабель, следует тщательно визуально осмотреть. Возможно, что причиной является механическое повреждение жгута проводов, как уже упоминалось.

Вы также должны решить, нужно ли заменить весь участок кабеля или вы планируете найти место повреждения и попытаться соединить кабели.

При этом, если дефект, по всей вероятности, возник из-за падения давно проложенных проводов, то лучше даже не думать головой, а заменить весь поврежденный участок (в идеале – и на все провода в доме или квартире, но это уже требует капитального подхода). Нет гарантии, что после ремонта аналогичная неисправность не появится вновь вблизи места сращивания.

Иногда гораздо проще и экономичнее пожертвовать отделкой и полностью заменить поврежденный участок скрытой проводки.

Иногда гораздо проще и выгоднее пожертвовать отделкой и полностью заменить выявленный дефектный участок скрытой установки.

Поиск с помощью специальных датчиков проводки

Само собой разумеется, чтобы найти точку разрыва, сначала нужно точно знать, где в стене проходит кабель. Другими словами, знайте, где искать. Правила прокладки проводов уже были кратко рассмотрены выше. Даже расположение распределительных коробок, розеток и выключателей может быть подсказкой – кабели должны быть проложены вертикально и горизонтально.

Что нужно знать о прокладке кабелей скрытого монтажа в доме или квартире

Если вы планируете заменить проводку в своем доме новыми розетками и выключателями, вам следует заранее ознакомиться с основами. Подробнее об этом вы можете узнать на нашем портале в специальной статье “На какой высоте устанавливать розетки”. .

Однако если ясности нет, сначала нужно определить местонахождение этого “маршрута”. Это можно сделать с помощью специального устройства, называемого датчиком проводки. Кстати, некоторые из них способны сразу показать локальный участок, где произошел сбой фазы. Другими словами, одновременно решаются две задачи.

Само собой разумеется, что не у каждого владельца есть такие устройства. Вы можете купить его (если он вам по карману – он обязательно пригодится в будущем) или найти в краткосрочной аренде. Кстати, если в кои-то веки такой прибор попал к вам в руки, не поленитесь, “просканируйте” всю свою жилплощадь и составьте схему расположения скрытой проводки – эта информация никогда не будет лишней.

Одним из самых популярных детекторов среди любителей “сделай сам” является Eltes Woodpecker E121. Устройство способно обнаружить провода под напряжением под слоем штукатурки толщиной до 20 мм. Обычно этого бывает достаточно.

Eltes Woodpecker E121 детектор фазного напряжения и скрытых проводов

Eltes “Woodpecker E121” детектор фазного напряжения и скрытых проводов

Четыре различных порога чувствительности позволяют обнаружить проникновение кабеля с достаточно высокой точностью. “Woodpecker” также широко используется в качестве обычного бесконтактного индикатора фазы, например, при проверке правильности подключения проводов в распределительном щите или других электромонтажных работах.

Недостатком этого решения является то, что оно не может точно обнаружить кабели, помещенные в гильзы или покрытые слоем бетона. Также не следует полагаться на него для поиска временно отключенной проводки – фаза должна присутствовать.

Видео: Как пользоваться проводным детектором Eltes Woodpecker E121

Более продвинутые устройства – это те, которые представляют собой комбинацию генератора сигналов и приемника. С помощью этого типа устройств можно очень точно определить местоположение неисправности, подав генерируемый сигнал заданной частоты на участок неподключенной проводки.

В режиме без генератора приемник способен обнаружить скрытые провода под напряжением. Типичными примерами таких устройств являются домашний комплект “LIS M” или более продвинутый “LIS 100”.

Видео: Комплект для поиска и обнаружения неисправностей скрытых кабелей “Fox M”.

Разнообразие детекторов скрытой проводки с возможностью обнаружения поврежденных участков в наши дни – очень широкое. Возможно, понятно, что многие из этих устройств позволяют обойтись без предварительных шагов по поиску мест повреждения – если у вас есть электрическая схема, вы можете сразу перейти к поиску места повреждения цепи.

Единственная проблема заключается в том, что качественные приборы с высокой чувствительностью и точностью стоят очень дорого. Более того, они требуют определенных навыков. И не каждый электрик рискнет позволить любителю использовать его оборудование, даже на короткое время. Поскольку наша публикация предназначена именно для начинающих, мы должны объяснить самые простые методы диагностики.

Использование импровизированных или самодельных устройств

Что делать, если вы не можете позволить себе купить, даже временно, детектор проводки?

  • Если кабель находится неглубоко в стене, можно попробовать “нащупать” фазу, то есть, если получится – и место ее исчезновения (точку разрыва) с помощью простой отвертки. Приняв его примерно так, как показано на рисунке ниже, начните “сканирование” предполагаемого места расположения кабеля. Если вам повезет, наличие фазы проявится в виде свечения на индикаторе. Однако, честно говоря, вероятность успешного зондирования, скажем так, невелика.
  • Бесконтактный индикатор фазы может быть более чувствительным и, следовательно, более точным в этом типе поиска. Кроме того, он обычно оснащен звуковым сигналом, что облегчает обнаружение скрытого провода. А “технология” поиска такая же, как у стрелочной отвертки.
  • Рекомендуется использовать обычную портативную рацию. Он настроен на частоту около 100 кГц и перемещается вдоль стены в месте предполагаемого обрыва кабеля. О наличии и отсутствии фазы должно свидетельствовать наличие и отсутствие явного индуцированного шума.
  • Чувствительный микрофон, подключенный к усилителю (например, старый магнитофон в режиме записи), может реагировать аналогичным образом, с наведенным фоном или шумом.
  • Некоторые пользователи рекомендуют самостоятельно изготавливать простые датчики проводки. Требуется небольшой набор радиодеталей, а сама схема не сложна в сборке. Это вполне возможно без изготовления печатной платы.

Вот несколько примеров:

Контур 1

Принципиальная схема простейшего детектора на основе полевого транзистора

Простейший детектор на основе полевых транзисторов

Первая схема, вероятно, самая простая. Элементная база состоит из:

  • VT1 – полевой транзистор КП103 (независимо от более позднего буквенного обозначения).
  • BF1 является акустическим индикатором – это может быть динамик, но удобнее использовать наушники.
  • SA1 – любой удобный (доступный) микровыключатель.
  • GB1 – это источник питания, который может питаться от батареи 1,5 В типа AA.

В этом случае в качестве антенны можно использовать металлический корпус самого полевого транзистора. Чем ближе к кабелю, где возникает фазное напряжение, тем громче будет звук в наушниках (примерно на частоте 50 Гц). Приложив немного усилий, можно довольно точно определить как положение кабеля, так и точку, из которой исчезает фаза.

Макет №2

Этот вариант немного более надежен и чувствителен. Помимо полевого транзистора, в нем используется усиление принимаемого сигнала.

Улучшенная схема самодельного детектора скрытой проводки

Улучшенная схема самодельного детектора скрытых проводов

Элементы VT1, BF1, SA1 и GB1 точно такие же, как и в предыдущей схеме. Кроме того, используются следующие элементы:

VT2 – это транзистор, который работает как усилитель. KT3102 или KT3107 с любыми буквенными индексами.

R1 – это резистор 5,1 мегаом.

R2 – это резистор сопротивлением 3,6 кОм.

Антенна в данном случае представляет собой кусок медного провода длиной 20-50 мм. Это будет способствовать повышению точности поиска местоположения кабеля. Сама “технология” поиска такая же, как и для схемы №1.

Примечание – все вышеперечисленные методы предназначены для определения фазного напряжения. Кстати, большинство заводских детекторов, не оборудованных генераторами сигналов, также работают по этому принципу. Другими словами, они подходят, если повреждение находится в фазном проводе, как указано в предварительном тестировании участка проводника. Разумеется, автоматический выключатель в распределительном устройстве должен быть включен, поэтому работы должны проводиться с соблюдением всех необходимых требований безопасности.

Но что делать, если предварительный тест показывает, что нулевой проводник поврежден? Как найти точку разрыва? Получить четкую картину просто невозможно – он реагирует на параллельную фазу.

Процедура выполняется следующим образом.

  • Сначала отсоедините источник питания.
  • Затем снимите все провода с клемм в распределительном щите, отсоедините их на другом конце проверяемого участка (у розетки, выключателя или распределительной коробки, если между ней и распределительным щитом имеется разрыв). Короче говоря, убедитесь, что тестируемый участок отключен с обеих сторон.
  • Затем временно подключите нулевой провод, на котором мы ищем неисправность, со стороны распределительного щита к контакту фазы. После этого включается автоматический выключатель.
  • Поиск неисправности осуществляется в соответствии с методами обнаружения фазного напряжения.
  • При обнаружении неисправности немедленно отключается электропитание, а нулевой провод немедленно снимается с фазного контакта (чтобы не забыть!).
  • После устранения неисправности все подключается в обычном режиме.

После определения места разрыва остается выполнить ремонт.

Для этого с помощью молотка и зубила осторожно удалите штукатурку, покрывающую проводку. Чтобы не повредить кабель, особенно если диагностика проводилась с помощью оборудования, скажем так, не выдающейся точности, лучше выбрать отверстие с отступом 50 мм от предполагаемой линии кабеля влево – вправо (или вверх – вниз, на горизонтальном участке). Длина отрезка должна быть такой, чтобы ее хватило для удаления поврежденного участка кабеля, зачистки концов с обеих сторон, крепления перемычек с помощью качественной пайки (скрутка здесь явно нежелательна) и для надежной изоляции как минимум в два слоя.

Поврежденный участок обычно восстанавливается путем пайки перемычки и последующей изоляции термоусадочной трубкой.

Поврежденный участок обычно восстанавливается путем пайки перемычки и последующей изоляции термоусадочной трубкой.

Алюминий, конечно, также может быть спаян. Однако для этого требуются специальные соединения (флюсы) и, конечно, умение делать такие соединения. А вообще (ИМХО) – лучше вообще избавиться от поврежденного участка алюминиевого провода, заменив его медным. “Закапывать клемму или многожильный кабель в штукатурку очень рискованно.

Мы не будем подробно останавливаться на проблеме восстановления поврежденного участка, так как эта тема требует более детального рассмотрения и ее лучше рассмотреть в отдельной статье. Но чтобы концепция поиска места разрушения и устранения трещины стала еще более полной, предлагаем посмотреть интересное видео, в котором показан один из вариантов выполнения такой работы.

«Июль в Швейцарии» — издательский дом
