Подключение выключателя в распределительном щите: снизу или сверху?

Фактически, вы можете найти оба способа подключения питающих проводов к автоматическим выключателям – к нижним или верхним контактам. Способ подключения автоматических выключателей является предметом постоянных дебатов, поскольку очевидных, на первый взгляд, недостатков нет.

Чтобы разобраться в этом вопросе, необходимо более детально изучить доступную всем информацию. В итоге возникает путаница, потому что кажется, что выключатель в обоих вариантах выполняет свои функции правильно.

Подключение автоматических выключателей

Для начала давайте рассмотрим текущую версию Положения. Пункт. 3.1.6 Глава 3 “Защита и автоматизация” Правил устройства электроустановок (ПУЭ) гласит следующее: “В случае однопроводного питания подключение питающего проводника (кабеля или провода) к защитному устройству обычно должно осуществляться к неподвижному контакту”. Поэтому важно понять, на какой стороне находится этот неподвижный контакт. Для BA 47-29, показанного ниже, видно, что в электрической схеме и по конструкции неподвижный контакт находится сверху.

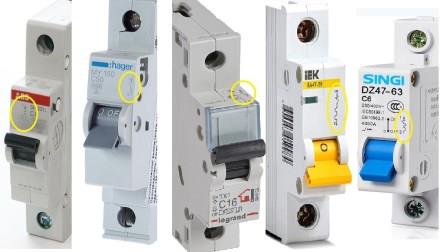

Верна ли эта схема подключения для разных производителей автоматических выключателей? Давайте посмотрим. Как видно из рисунка, на схеме показан один и тот же тип автоматического выключателя разных производителей с неподвижным контактом в верхней части.

переключатели одного типа

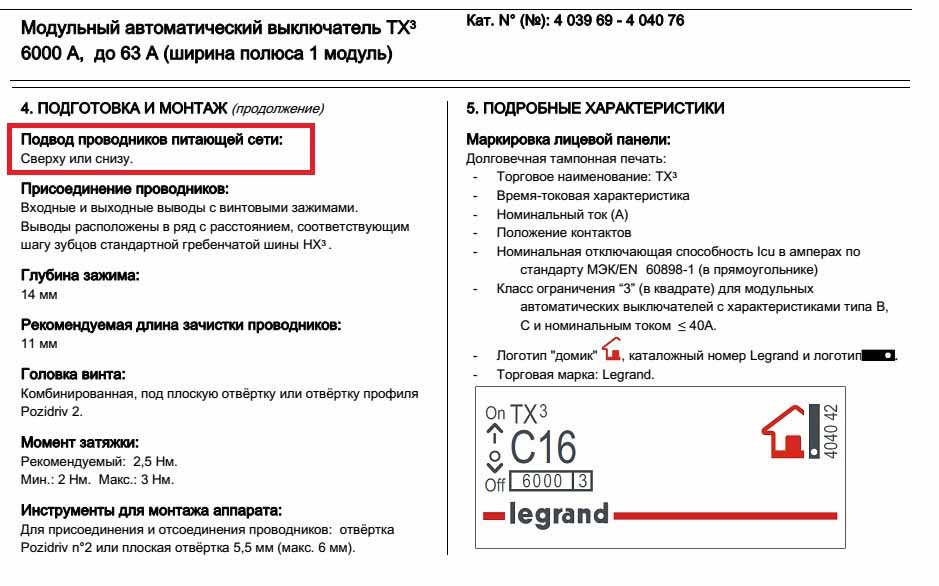

Теперь взгляните на документацию производителя для некоторых из представленных типов переключателей. Поясним, какие проводки производитель считает возможными. Рассмотрим модульный коммутатор Legrand серии TX3. Как видно из приведенной выше выдержки из инструкции, коммутатор может быть подключен от как сверху, так и снизу..

Серия модульных выключателей Legrand TX3

А что рекомендует всемирно известная компания ABB для установки своих модульных автоматических выключателей SH 200L? Кроме того, силовые кабели можно прокладывать любым удобным способом.

Серия модульных коммутаторов SH 200L

Что ж, рассмотрим автоматический выключатель типа IEK BA 47-29, который пользуется популярностью из-за своей низкой цены. Согласно электрической схеме и маркировке, нанесенной на корпус выключателя, нумерация контактов 1,3,5,7 относится к верхним неподвижным контактам, а 2,4,6,8 – к нижним подвижным контактам. Опять же, прочитав инструкцию, мы видим, что производитель не устанавливает никаких требований к рассматриваемым типам соединений.

Автоматический выключатель типа IEK BA 47-29

Из приведенной информации ясно, что рассматриваемые производители в равной степени допускают подключение выключателя снизу или сверху без ущерба для функциональности или какого-либо ухудшения характеристик их аппаратов.

Да и сам раздел 3.1.6 ПУЭ, приведенный выше, почему-то делает оговорку “в принципе”, что означает, что вариант подключения к неподвижному контакту является обычным, преобладающим решением при установке защитных устройств. Другими словами, это элементарная “культура” и “единообразие” технологии электромонтажа. Ведь при выполнении электромонтажных работ традиционно принято, что питание к автоматическим выключателям подается сверху.

В любом случае рекомендуется безоговорочное соблюдение требований, так как это поможет избежать последующих ошибок при работе с электрическими сетями и даже избежать несчастных случаев с электричеством. Только в самых крайних случаях, например, при специфическом расположении распределительного щита или недостаточной длине питающих и отводящих кабелей, можно рассматривать возможность подключения снизу.

Как подключить автоматический выключатель в распределительном щите без ошибок?

Как подключить автоматический выключатель в распределительном щите без ошибок?

Первое, с чего я хотел бы начать, это подключение автоматического выключателя в принципе. Как вы знаете, автоматический выключатель имеет два соединяемых контакта – подвижный и неподвижный. На какой контакт подключать питание верхний или нижний? До сих пор на эту тему было много споров. На любом электротехническом форуме можно найти множество вопросов и мнений на эту тему.

Давайте обратимся за советом к нормативным документам. Что по этому поводу говорит ESM? В 7-м издании ESM говорится о пункте 3.1.6:

фото
Как вы можете видеть, в правилах указано, что Питающий кабель должен быть нормально подключен к фиксированным клеммам в распределительном щите. в распределительном щите, как правило, должны быть подключены к неподвижным контактам. Это также относится ко всем автоматическим выключателям сверхтока и остаточного тока и другим защитным устройствам. Формулировка “как правило” в этом разделе не ясна. Это означает, что все выглядит так, как должно быть, но в некоторых случаях могут быть исключения.

Чтобы понять, где расположены подвижные и неподвижные контакты, необходимо разобраться во внутреннем устройстве автоматического выключателя. Возьмем в качестве примера однополюсный выключатель и посмотрим, где находится неподвижный контакт.

фото
Мы рассматриваем автоматический выключатель серии IEK BA47-29. На рисунке хорошо видно, что неподвижный контакт – это верхняя клемма, а подвижный контакт – нижняя клемма. Если мы посмотрим на электрические схемы выключателя, мы также увидим, что Неподвижный контакт находится сверху.

фото
Выключатели других производителей имеют такую же маркировку на корпусе. Например, выключатель Schneider Electric Easy9 также имеет неподвижный контакт в верхней части. УЗО Schneider Electric одинаковы – неподвижный контакт находится сверху, а подвижный – снизу.

фото фото
Другой пример – защитные устройства от компании Hager. На автоматических выключателях и УЗО Hager также можно увидеть символы, которые дают понять, что неподвижные контакты находятся сверху.

фото фото
Давайте посмотрим, есть ли техническая разница, подключен ли автоматический выключатель сверху или снизу..

Автоматический выключатель защищает линию от сверхтоков и короткого замыкания. При возникновении сверхтоков реагируют тепловые и электромагнитные триггеры в корпусе. Нет абсолютно никакой разницы, с какой стороны подается напряжение – сверху или снизу – для срабатывания триггеров. Другими словами, можно с уверенностью сказать, что на работу автоматического выключателя не влияет то, к какому контакту подключено питание.

Правда, следует отметить, что производители современных “фирменных” модульных устройств, такие как ABB, Hager и другие, допускают подключение питания к нижним клеммам. Для этого автоматические выключатели имеют специальные клеммы, предназначенные для гребенчатых шин.

В последний советский период все автоматические выключатели имели неподвижный контакт в верхней части (например, АП-50). В настоящее время конструкция модульных переключателей затрудняет различие между неподвижным и подвижным контактом. В АВ, рассмотренных выше, неподвижный контакт находился сверху. И нет никакой гарантии, что неподвижный контакт будет находиться сверху китайских автоматических выключателей.

Поэтому правила ПУЭ гласят, что подключение силового кабеля к неподвижным контактам предполагает подключение к верхним клеммам только из соображений общего порядка и эстетики.

Подключение проводов к блоку предохранителей – одножильный проводник

Как большинство пользователей подключают автоматический выключатель в распределительном щите? Какие ошибки могут быть допущены? Давайте рассмотрим наиболее распространенные ошибки.

Ошибка 1 – Изоляция попадает на контакт

Все знают, что перед перед подключением блока предохранителей в распределительном щите необходимо снять изоляцию с соединяемых проводов. Казалось бы, нет ничего сложного, зачистите провод до нужной длины, затем вставьте его в клемму автомата и затяните винтом, обеспечив хороший контакт.

фото
Но бывают случаи, когда люди в растерянности, почему перегорает блок предохранителей при правильном подключении. Или почему электричество периодически отключается, когда проводка и компоненты в распределительном щите новые.

фото
Одной из причин этого является попадание изоляции провода под контактную клемму автоматического выключателя. Эта опасность в виде плохого контакта создает риск расплавления изоляции не только провода, но и самого автоматического выключателя, что может привести к пожару.

фото
Чтобы избежать этого, убедитесь, что провод правильно затянут в розетке. Правильное подключение автоматических выключателей в распределительном щите должно предотвращать такие ошибки.

Неисправность 2 – Несколько проводов с разным сечением не могут быть подключены к одной клемме AB

При необходимости Если необходимо подключить несколько миниатюрных автоматических выключателей Сборные шины являются лучшим решением, когда необходимо подключить несколько миниатюрных выключателей в ряд от одного источника (кабеля). Однако такие шины не всегда легко доступны. Как подключить несколько групповых автоматических выключателей в таком случае? Любой электрик, отвечая на этот вопрос, скажет вам, что нужно сделать самодельные перемычки из проводов кабелей.

фото фото
Для изготовления такой перемычки используйте куски провода одинакового сечения, а лучше вообще не разрывайте провод по всей его длине. Как это сделать? Не снимая изоляцию с провода, сформируйте кабель-перемычку нужной формы и размера (в соответствии с количеством ответвлений). Затем удалите изоляцию с провода, где он согнут до нужной длины, и у вас получится неразрывная перемычка из одного куска провода.

фото фото
Никогда не подключайте выключатели с помощью проводов разного сечения. Почему? Когда контакт зажат, проводник с большим сечением будет хорошо зажат, а проводник с меньшим сечением будет иметь плохой контакт. Следствием этого является расплавление изоляции не только на проводнике, но и на самом выключателе, что, несомненно, приведет к пожару.

Пример комбинирования автоматических выключателей с перемычками из проводов разного сечения. Первый выключатель имеет фазный провод сечением 4 мм2, а остальные выключатели имеют перемычки сечением 2,5 мм2. На рисунке видно, что перемычка сделана из провода разного сечения. Следствием плохого контакта является повышение температуры, расплавление изоляции не только на проводах, но и на самом выключателе.

фото фото
Например, попробуем затянуть два провода сечением 2,5 мм2 и 1,5 мм2 в клемму выключателя. Провод сечением 1,5 мм2 висел свободно.

фото
фото
Другой пример на рисунке – автоматический выключатель с двумя проводами разного сечения, вставленными в клемму, и попытка надежно затянуть все это дело. В результате провод меньшего сечения провисает и искрит.

фото
Неисправность 3 – Формирование концов проводов и кабелей

Этот пункт, скорее всего, не недостаток, а рекомендация. Для подключения жил отходящих проводов и кабелей к выключателям снимаем около 1 см изоляции, вставляем оголенную часть в контакт и затягиваем винтом. По статистике, так поступают 80% электриков.

фото
Контакт в месте соединения надежен, но его все же можно улучшить без дополнительных затрат времени и средств. При подключении монолитных проводов к предохранителю сделайте U-образный изгиб на концах.

фото
Формирование конца таким образом увеличит площадь контакта между проводом и поверхностью клеммы, и, следовательно, контакт будет лучше. P.S. Внутренние стенки контактных площадок AB имеют специальные выемки. При затягивании винта эти насечки врезаются в проводник, что повышает надежность контакта.

фото

Подключение многожильного провода к предохранителю

Для прокладки проводов в распределительных устройствах электрики часто предпочитают гибкий многожильный провод типа ПВ-3 или ПУГВ. С ней легче и проще работать, чем с одножильной проволокой. Но есть одна особенность.

Основная ошибка, которую допускают новички в этой области, заключается в том, что они соединяют одножильный провод к блоку предохранителей без заделки. Когда голый многожильный провод обжимается в текущем состоянии, многожильный провод сжимается и разрывается при обжиме, что приводит к потере сечения и ухудшению контакта.

фото фото фото
Опытные техники знают, что голая прядь не может быть затянута в гофру. Для заделки скрученных проводников следует использовать специальные заделки NSHV и NSHVI.

фото
Кроме того, если есть необходимость соединить два к одной клемме выключателя аккумулятора Кроме того, при необходимости подключения двух нескольких проводников к одной клемме батарейного выключателя используйте для этой цели клемму HSHVI-2 с двойным башмаком. Очень удобно создавать перемычки для соединения нескольких групп автоматов с помощью НШВИ-2.

Пайка проводов под клеммой автомата – ОШИБКА
Отдельно хотелось бы отметить такой способ заделки проводов в панели, как пайка.

фото фото
Во время сборки распределительного устройства запрещается паять или оловянные витые провода.. Дело в том, что луженое соединение со временем начинает “плавать”. Чтобы сохранить герметичность соединения, всегда проверяйте и затягивайте его. Практика показывает, что об этом всегда забывают. Припой начинает перегреваться, припой плавится, соединение становится еще более слабым, и контакт начинает “выгорать”. Как правило, такое соединение может стать причиной пожара.

фото фото фото
По этой причине, если при монтаже используются витые провода, для их заделки используйте винтовой зажим.

Как подключить блок предохранителей – передаем знания в массы

Перфекционизм для электриков так же важен, как и для эстетики

Распределительный щит содержит набор модульных устройств, отвечающих за защиту всей электрической сети в доме. Такая сборка включает в себя всевозможные реле, выключатели, автоматические выключатели и другие.

Для установки всего этого мы приглашаем электриков, на которых полагаемся как на профессионалов, но не все мастера выполняют монтаж правильно. На практике допускается много ошибок.

Сегодня мы поговорим о том, как подключить автоматический выключатель в распределительном щите. Эта информация полезна не столько для выполнения работы самостоятельно (для этого нужен доступ), сколько для контроля действий нанятых специалистов.

Как подключить блок предохранителей – о чем всегда следует помнить

Что может пойти не так при подключении однополюсного автоматического выключателя?

Работа мастера заключается в том, чтобы очистить провод от изоляции, вставить его в клемму и затянуть! Однако у нас много людей с руками, которые растут не из того места, откуда нужно.

Извините за возмущение, но иногда другого выхода нет. Иногда ошибки случаются и с профессионалами (реже), потому что все мы люди, мы можем быть больными, уставшими, заваленными проблемами и другими вещами, которые мешают нам делать свою работу должным образом.

Как заменить выключатель в электрощите - работа с электричеством всегда требует ответственного подхода

Поэтому мы позволили себе увлечься. Давайте перейдем к делу. Начнем с самого важного – правильного подключения автоматических выключателей в распределительном щите. Автоматический выключатель имеет два контакта, через которые он подключается к сети.

Один из них подвижный, а другой – неподвижный, они расположены в верхней и нижней частях устройства. Знаете ли вы, какой из них нужно запитать? Я полагаю, что не многие знают об этом, поскольку на “электрических” форумах постоянно ведутся дискуссии на эту тему.

Мы не будем анализировать, и я отсылаю вас непосредственно к ПУЭ, издание 7, пункт 3.1.6. Там сказано следующее. Если питание прибора одностороннее, то питающий кабель должен быть подключен к неподвижному контакту.

Однако стоит обратить внимание на формулировку “в принципе”, которая несколько сбивает с толку, как будто существуют случаи, когда из этой рекомендации есть исключения. Однако дальнейшее объяснение не приводится.

Выдержка из ПУЭ - в случае возникновения вопросов всегда обращайтесь к технической документации.

Этот же принцип применим ко всем защитным устройствам, автоматическим выключателям и УЗО. Для того чтобы понять, где какой контакт у блока предохранителей, необходимо знать, как он устроен внутри. Давайте окунемся немного глубже в мир электротехники и рассмотрим структуру простого однополюсного автоматического выключателя.

Вот поперечное сечение однополюсного выключателя

  • Не нужно быть инженером, чтобы заметить, что верхний контакт неподвижен, а нижний – подвижен. Для определения типов контактов нет необходимости разбирать устройство. Можно также использовать маркировку на корпусе. Взгляните на изображение ниже.

Как подключить однополюсный выключатель в распределительном щите - пиктограммы различных типов контактов на выключателе

У других брендов маркировка может немного отличаться, но в целом она не требует пояснений. В экстренных ситуациях вы всегда можете найти информацию в Интернете, сделав запрос о конкретной модели. Вообще говоря, почти вся современная однополюсная автоматика имеет точно такое же расположение контактов, но вы должны быть уверены в этом.

Теперь попробуем разобраться в этом вопросе с чисто технической точки зрения. Итак, вверх или вниз?

  • Назначение автоматического выключателя – защита подключенной линии от короткого замыкания и перегрузок. Он работает таким образом, что если в цепи возникает избыточный ток, реагируют тепловые и магнитные триггеры в корпусе. Не имеет значения, с какой стороны подключен кабель питания, устройство все равно отключится.
  • Это подтверждается тем, что некоторые производители, напр. Hager или ABB, допускают возможность обратного подключения источника питания к выключателю. Для этого в них предусмотрены специальные клеммы с гребенкой.

Как подключить однополюсный автоматический выключатель в распределительном щите: однополюсный автоматический выключатель ABB

  • Так почему же в руководстве по установке написано обратное – не с нуля? Это заявление сделано в общих чертах. Любой правильно обученный электрик скажет вам, что перед выполнением работ необходимо обесточить оборудование, на котором будут проводиться работы. Когда электрик, регулярно выполняющий эту работу, подходит к распределительному щиту, он интуитивно, так сказать, автоматически, предполагает, что фаза поднята. Отсоединив клеммы, он будет думать, что на нижних проводниках нет напряжения.
  • В результате, если какой-то несчастный электрик, пусть это будет дядя Ваня, не соблюдал это правило при монтаже, ситуация чревата несчастным случаем, иногда со смертельным исходом. Конечно, никто не освобождает электрика, тем более профессионала, от необходимости знать технику безопасности, но все же сначала нужно сделать все так, как предписывает стандарт. Это безопаснее и быстрее в долгосрочной перспективе.
  • Суть проблемы в том, что в прошлом вся автоматика имела фиксированный контакт в верхней части, но теперь, когда на рынке присутствуют продукты из разных стран и, как видите, нет строгих правил, все может мешать. Таким образом, по сути, регулирование PUE регулирует не техническую, а “эстетическую” часть, а расположение контактов не влияет на структуру электрической цепи.

Параллельная схема для однополюсного автоматического выключателя в распределительном щите

Если вы не согласны с этим утверждением, попробуйте описать с технической точки зрения необходимость подключения кабеля питания к любому из контактов. Честно говоря, мы не можем ничего придумать.

Подключение проводов к блоку предохранителей

В этой главе попробуем составить список ошибок, которые допускают неопытные электрики при подключении автоматических выключателей в распределительном щите. Их не так много, но все они важны для обеспечения надежной работы ваших приборов и безопасности вашего дома.

  • Первая ошибка, вероятно, самая распространенная, – это поднесение изоляции провода к контакту.

Зачистите провод - используйте специальный инструмент, чтобы не повредить металлическую жилу

  1. Всем хорошо известно, что перед подключением провода к контакту с него необходимо снять слой изоляции. Затем оголенный конец провода погружается в клемму, и клемма затягивается до полного зажатия. Это просто и понятно, но, тем не менее, ошибки совершаются постоянно.
  2. Если в доме с новой проводкой внезапно пропадает электричество или перегорает новый автоматический выключатель, это может быть связано с тем, что изоляционный слой зажат в зажиме. Это вызывает значительный нагрев контактов и риск расплавления изоляции самого выключателя, что может привести к пожару. Почему это происходит? Причина в том, что изоляция мешает нормальному контакту с металлом, сопротивление увеличивается, что приводит к нагреву. Неплотный контакт будет постоянно вызывать искрение, а высокая нагрузка на цепь может привести к возникновению дуги.
  • Вторая ошибка заключается в том, что мастера используют провода разного калибра для подключения к одной и той же клемме.

Неразборные перемычки заводского изготовления - плоские выводы надежно удерживаются на месте

Нередко приходится устанавливать несколько предохранителей подряд. Обычно они питаются от одного источника, чтобы не тянуть огромное количество проводов и не создавать сложных соединений, питание передается от одного к другому с помощью небольших перемычек.

Лучшим решением для такого соединения будет гребенчатая лента, показанная на фото выше. Такое соединение будет правильным, безопасным и самым быстрым в установке. Однако может случиться так, что шинопровода в нужный момент не окажется под рукой, или кто-то решит просто сэкономить и обойтись проволокой. Именно здесь начинается все “веселье”.

Электрик установил провода разного сечения - на черных проводах видно плавление изоляции

Для создания самодельной шины используются куски проволоки соответствующей длины. Нередко встречаются провода разного сечения, что недопустимо.

Причина та же, что и в случае с изоляцией. Зажим будет хорошо удерживать большую проволоку, в то время как меньшая проволока не будет установлена должным образом, что приведет к увеличению сопротивления на контакте. Изоляция начнет плавиться, что также может привести к пожару.

Поэтому следует использовать только идентичные провода. Еще лучше, если эта часть неразделима. Для этого сформируйте из провода перемычку нужной формы, не снимая изоляции. По окончании работы изоляция удаляется из складок, и можно использовать домашнюю машину.

На рисунке ниже показано, что происходит с машинами, работающими таким образом.

местный перегрев, вызывающий расплавление изоляции проводников и корпуса выключателя - затраты на неправильную установку - пожар и все вытекающие из него последствия

На фотографии сразу видно, что электрик работал небрежно, изоляция плохо снята и висит кусками. Поэтому, если вы увидите, что электрик делает что-то подобное с вами, заставьте его немедленно переделать работу, а еще лучше принесите ему шину, чтобы проблема вообще не возникла.

  • Еще одна распространенная ошибка – неправильная форма кабельных заделок и проводников. Точнее, это не столько ошибка, сколько рекомендация к действию.
  1. Большинство электриков при установлении контакта действуют следующим образом. Удалите около 1 см изоляции с конца кабеля, затем вставьте наконечник в блок предохранителей и затяните крепежный винт. Это соединение будет надежным, но почему бы не улучшить его, тем более что это не требует дополнительных затрат.
  2. Для этого снимите 2 см изоляции вместо 1 см, затем сделайте U-образный изгиб на конце провода. Затем вставьте провод в зажим и обожмите его. Это позволяет увеличить площадь контакта компонента на переходе и, следовательно, уменьшить сопротивление на переходе.

Как подключить кабель витой пары к блоку предохранителей?

Гибкие кабели на основе витой пары часто используются для подключения оборудования в распределительном щите. Их легче согнуть, но труднее добиться хорошего контакта на клеммах.

Заделки для многожильных проводов должны быть заделаны - заделки разных размеров

Распространенной ошибкой является их установка без заделки. Если вы попытаетесь обжать такой провод в клемме, с ним произойдет следующее. Внутренняя часть обжимной площадки имеет острые насечки, которые “вгрызаются” в металл, когда вы затягиваете ее, что обеспечивает лучшее соединение.

Когда вы сжимаете многожильный провод, тонкие проволочки начинают отходить. Это приводит к уменьшению площади контакта, увеличению сопротивления и искрению.

Для предотвращения этого предварительно очищенные концы кабеля должны быть заделаны специальными наконечниками, такими как NSHVI или NSHVV. Примеры этого показаны на фото выше.

Совет: Если к одной клемме необходимо подключить два провода, используются двойные наконечники. Они очень полезны для соединительных кабелей.

Можно ли использовать пайку при подключении предохранителя?

Подключение выключателя предохранителей в распределительном щите - паяное соединение будет ненадежным при большой нагрузке

Одножильные провода и провода различного сечения иногда могут быть заделаны пайкой для обеспечения хорошего контакта. Как ни посмотри, иногда желание сэкономить берет верх над здравым смыслом. На практике редко встречаются автоматы, подключенные таким образом. Каковы опасности такого соединения?

По данным того же ПУЭ, многожильная проводка при подключении в распределительном щите не допускает облуживания и пайки. Не нужно быть физиком, чтобы понять весь процесс.

Когда контакт нагревается до высокой температуры, припой начинает плавиться, поэтому конец провода уже не будет таким жестким, как изначально, и начнет шататься в клемме. Если контакт не затянут … вы уже знаете, что может произойти. Припой может просочиться в выключатель, что приведет к его неработоспособности.

Как установить устройства в распределительном щите?

Итак, мы рассмотрели все общие моменты, касающиеся самих соединений. Теперь посмотрим, в каком порядке, по какой схеме, устройства подключены к одной системе в распределительном щите. Далее следуют пошаговые инструкции.

Шаг 1 - Монтаж DIN-рейки

Шаг 2 - Монтаж направляющих

Шаг 3 - Установка автоматических выключателей

Шаг 4 - Обнуление соединения

Совет! Нередко плохие электрики не обращают внимания на цветовую маркировку, поэтому проверьте все клеммы перед подключением.

Шаг 5 - подключение фазы (обычно сначала срабатывает автоматический выключатель)

Шаг 6 - Подключение автоматических выключателей

Шаг 7 - Подключение кабелей в помещении

Примечание: Убедитесь, что оголенные концы проводов, проложенных через сборные шины, не касаются DIN-рейки или других металлических частей внутри распределительного устройства. Перед проверкой работы схемы убедитесь в правильности всех соединений.

Итак, это самая простая схема, конечно, существует множество типов защитных устройств, но принцип подключения один и тот же, главное не перепутать провода и не вызвать короткое замыкание. Показанная схема является параллельной, что означает, что устройства будут работать, даже если одно из них выйдет из строя или будет отключено.

Более сложные варианты последовательной проводки точно не стоит делать самостоятельно. Однако, если вам интересно, вы можете поискать информацию в Интернете. Мы также рекомендуем посмотреть отобранные нами видеоматериалы, которые помогут вам еще лучше понять эту тему.

Мы постарались объяснить все доступным языком. Теперь вы знаете, как правильно подключить блок предохранителей, мы надеемся, что вам понравилось это видео и оно пригодится вам в будущем.

Как правильно подключить блок предохранителей в электрическом щите?

Подключение автоматического выключателя в распределительном щите требует больших знаний. Для начала необходимо правильно спроектировать проводку, затем выбрать место, составить схему, выбрать корпус и аксессуары. Когда все это будет сделано, установите устройства и подключите распределительный щит к кабелю.

Неправильное подключение выключателей может привести к большим проблемам с проводкой, поэтому в этом случае лучше обратиться к опытному электрику.

В этой статье мы расскажем о процессе правильного подключения блока предохранителей к распределительному щиту, проводке и правильном расположении всех деталей. Невозможно представить современный дом без электричества, этот вопрос должен быть на первом месте в списке.

Устройства RCCB в распределительных щитах

Электрический щит под счетчик и выключатели – где его установить

Начнем с самого простого – где разместить распределительный щит в квартире? Удобнее всего разместить его возле входной двери в прихожей. В этом случае вам не придется далеко тянуть силовой кабель от земли. Наилучшая высота – на уровне глаз взрослого человека. Также легко снимать показания счетчика и при необходимости отключать блоки предохранителей.

Современный блок предохранителей запирается на замок, поэтому дети не смогут пролезть в него, если вы не оставите ключ на видном месте.

Выбирая место установки распределительного щита в частном доме или даче, учитывайте, где и как проложен или будет проложен кабель от воздушной или подземной линии электропередачи. Подробную информацию о внешней сети можно получить в местной электросетевой компании.

Купить готовый или построить свой собственный электрический ящик

Как поется в старой песне, “до чего дошел прогресс”, вы можете купить готовый, полностью укомплектованный или собранный готовый распределительный щит. Если ваш электрик предложит вам такой “фирменный” проект, не пугайтесь. Распределительные щиты собираются электротехническими подрядчиками и компаниями, в том числе на заказ или для стандартных проектов электропроводки дома.

Прежде всего, проверьте, работал ли бригадир со сборными панелями раньше, является ли это его первым опытом. Если он установил десяток таких узлов и знает их особенности, можете смело соглашаться. Но если вы являетесь “подопытным кроликом” для своего первого эксперимента, откажитесь. Пусть он соберет его сам, своими руками, старым способом.

Схема подключения автоматов в распределительном устройстве

Схема квартирного распределительного устройства – один из основных моментов, но прежде чем разобраться с ним, давайте посмотрим, какие элементы входят в конструкцию. Чтобы вы понимали схему электропроводки и ее состав.

Компоненты распределительных щитов

    Обычно при монтаже используется распределительный щит:

Он устанавливается для защиты всей электрической цепи. Проводники главного входного провода подключаются к клеммам главного автоматического выключателя. Автоматический выключатель часто устанавливается перед главным выключателем, чтобы облегчить работу распределительного щита.

Он позволяет обесточить весь узел для замены компонентов, безопасного обслуживания и полного отключения электропитания в жилом помещении или доме. В этом случае кабель питания подключается к автоматическому выключателю.

  • Электрический счетчик.

Устанавливается за автоматическим выключателем и подсчитывает потребление электроэнергии в доме или квартире. Иногда счетчик устанавливается отдельно, перед распределительным щитом, вместе с автоматическим выключателем. Например, в многоквартирном доме.

  • Устройство остаточного тока (УЗО) используется для защиты от поражения электрическим током и предотвращения пожаров.

УЗО может быть одно УЗО, установленное за счетчиком, например, в однокомнатной квартире с небольшой нагрузкой. Или можно установить несколько УЗО на отдельные линии с высоким потреблением тока (электроплита, стиральная машина, кондиционер).

  • Линейные автоматические выключатели.

Нужны отдельные линии для разных комнат, приборов и освещения. Он размыкает цепь при обнаружении перегрузки по току или короткого замыкания, защищая линии и подключенные к ним приборы от повреждения. Сработавший автоматический выключатель может помешать огню нагреться и воспламенить провод.

  • Автоматический выключатель с предохранителем.
  • DIN-рейка является монтажным элементом для оборудования.

Он устанавливается на задней стенке корпуса. В зависимости от размера шкафа, количество DIN-рейки и возможное количество устанавливаемых модулей может отличаться. Чтобы не ошибиться при покупке корпуса панели в зависимости от количества модулей, составьте схему подключения.

  • Соединительные шины.

Используется для подключения электрощита и соединения рабочих нулей и проводов заземления. В распределительном щите используются как нулевой, так и заземляющий проводники.

  • Распределительные шины.

Они устанавливаются для подключения автоматических выключателей, УЗО и разъединителей. Шины имеют надежную изоляцию и позволяют быстро и безопасно подключать несколько автоматических выключателей через входную клеммную колодку. Он может использоваться как для токопровода, так и для рабочей нейтрали.

Что такое автоматические выключатели?

Это специально разработанные устройства, основная цель которых – защита проводников от плавления. В целом, автоматические выключатели не защищают от поражения электрическим током и не защищают оборудование. Они предназначены для предотвращения перегрева.

    Их метод работы основан на размыкании электрической цепи в нескольких случаях:

Как правило, автоматический выключатель устанавливается на подаче, что означает, что он защищает следующий после него участок цепи. Поскольку для разных устройств используются разные типы проводников, выключатели также должны быть способны срабатывать при разных токах.

На первый взгляд, можно подумать, что достаточно установить самый мощный автоматический выключатель и проблемы не будет. Однако это не так. Большой ток, не сработавший автоматический выключатель остаточного тока, может перегреть проводку и вызвать пожар.

Из чего состоит автоматический выключатель

    Обычный автоматический выключатель состоит из следующих компонентов:

Структура автоматического выключателя

В зависимости от производителя, модели и предназначения диспенсеры могут быть оснащены дополнительными механизмами и устройствами.

Конструкция исполнительного механизма

Автоматические выключатели имеют элемент, который разрывает цепь при критических значениях тока.

    Принцип их работы может быть основан на различных технологиях:

Электрический чайник, который способен самостоятельно отключаться, когда вода в нем закипает, работает по аналогичной схеме. Существуют также системы твердотельных переключателей. Однако они очень редко используются в бытовых установках.

Время-токовые характеристики автоматических выключателей

Автоматические выключатели остаточного тока отличаются способом отключения при превышении тока. Существует 3 наиболее распространенных типа автоматических выключателей – B, C, D.

    Каждая буква указывает на коэффициент чувствительности устройства:

Что это значит? Это очень просто – чтобы узнать диапазон, в котором может работать устройство, умножьте число рядом с буквой на значение xln.

    Это относится к выключателю B16:
    Возьмем в качестве примера три автоматических выключателя с одинаковым номиналом 16 А, но с разными время-токовыми характеристиками:

Самый распространенный тип выключателя – C, он используется почти в каждом доме.
Автоматические выключатели с маркировкой D в основном используются там, где есть нагрузки с высокими пусковыми токами, например, электродвигатели.
Тип B является наиболее чувствительным типом и используется редко, в основном для защиты электронного оборудования. Это также более дорогое решение.

B16 сработает почти сразу при 100 А, в то время как C16 сработает не сразу, а только через несколько секунд из-за тепловой защиты (после нагрева биметаллической пластины).

Символы

Различные типы дозаторов маркируются по-своему, что позволяет быстро идентифицировать и выбрать нужный для конкретной цепи или ее части. Как правило, все производители используют один и тот же механизм, что позволяет унифицировать продукцию для многих отраслей и регионов.

    Давайте подробнее рассмотрим символы и цифры на диспенсере:

Какой тип диспенсера выбрать?

При выборе автоматического выключателя одной из главных характеристик остается номинальный ток. Для этого необходимо определить, какая сила тока требуется всем приборам в вашем доме.

А поскольку электричество течет по проводам, сила тока, необходимая для нагрева, зависит от сечения проводов. Наличие столбов также играет важную роль.

    Это наиболее распространенная практика:

Тактика установки блоков предохранителей – от большего к меньшему. Это означает, что, например, сначала устанавливается двухполюсный предохранитель, а затем однополюсный. Затем следуют агрегаты, мощность которых уменьшается на каждом шаге.

Подключение блока предохранителей – верхний или нижний ввод

Прежде всего, необходимо начать с правильного подключения автоматического выключателя. Как вы знаете, автоматический выключатель имеет два соединяемых контакта – подвижный и неподвижный.

На какой контакт подключать питание – на верхний или на нижний? До сих пор на эту тему было много споров. На каждом электротехническом форуме можно найти множество вопросов и мнений на эту тему.

Давайте посмотрим на некоторые нормативные документы, чтобы получить некоторые рекомендации. Что говорит об этом PUE? В издании 7. ПУЭ пункт 3.1.6. говорит:

Как видите, правила гласят, что при подключении автоматических выключателей в распределительном щите питающий провод должен быть нормально подключен к неподвижным контактам. Это также относится ко всем УЗО, устройствам остаточного тока и другим защитным устройствам. Фраза “как правило” не ясна из всего отрывка. То есть, кажется, что так и должно быть, но в некоторых случаях могут быть исключения.

Автоматический выключатель в распределительном щите - верхний или нижний ввод

Это автоматический выключатель серии VA47-29 от компании iek. На рисунке видно, что неподвижный контакт – это верхняя клемма, а подвижный контакт – нижняя клемма. Если вы посмотрите на электрическую маркировку на самом выключателе, вы также увидите, что неподвижный контакт находится сверху.

Выключатели других производителей имеют аналогичную маркировку на корпусе. Например, в выключателе Schneider Electric Easy9 неподвижный контакт также находится сверху. Для УЗО Schneider Electric все точно так же – неподвижный контакт находится сверху, а подвижный – снизу.

Давайте выясним, имеет ли техническое значение, подключен ли автоматический выключатель сверху или снизу.

Автоматический выключатель защищает линию от сверхтоков и короткого замыкания. При возникновении сверхтоков реагируют тепловые и электромагнитные триггеры, расположенные в корпусе.

Нет абсолютно никакой разницы, с какой стороны подается напряжение – сверху или снизу – для срабатывания выключателя. Поэтому можно с уверенностью утверждать, что на работу выключателя не влияет то, какой контакт находится под напряжением.

Почему в инструкции по установке рекомендуется подключение к неподвижным (верхним) контактам? Это – правило большого пальца. Любой квалифицированный электрик знает, что при проведении работ необходимо обесточить обрабатываемое оборудование.

“Заходя” в пусковую панель, интуитивно предполагается, что в верхней части автоматических выключателей находится фаза. Отключая АБ в распределительном щите, он знает, что на нижних клеммах и на всем, что с них сходит, нет напряжения.

Теперь представьте, что подключение выключателей в распределительном щитке произвел электрик дядя Вася, который подключил фазу к нижним клеммам АВ.

Прошло некоторое время (неделя, месяц, год), и один из автоматических выключателей необходимо заменить (или добавить новый). Приходит дядя Петя, электрик, отключает нужные выключатели и уверенно лезет под напряжение голыми руками.

В последний советский период все автоматические выключатели имели неподвижный контакт в верхней части (например, АП-50). В настоящее время конструкция модульных автоматических реле затрудняет различие между неподвижными и подвижными контактами. В АВ, рассмотренных выше, неподвижный контакт находился в верхней части. И где гарантия, что неподвижный контакт окажется поверх китайского автоматического реле?

Для тех, кто со мной не согласен, почему на электрических схемах питание предохранителя подключают к неподвижным контактам?

Если взять, например, обычный автоматический выключатель типа RB, который устанавливается на каждом промышленном объекте, он никогда не будет подключен вверх ногами. Подключение питания к распределительным устройствам этого типа осуществляется только через верхние контакты. Вы отключаете автоматический выключатель и знаете, что нижние контакты обесточены.

Подключение автоматических выключателей

Выбрав автоматический выключатель, необходимо его подключить. Подключение автоматических выключателей – это простая задача, которую может выполнить любой человек.

При установке автоматического выключателя в распределительном щите и подключении питающих или дренажных проводов винтовые контакты следует затягивать осторожно, без чрезмерного усилия.

Затяжка контактов не должна сопровождаться деформацией корпуса автомата, так как это может привести к смещению токоведущих частей внутри корпуса автомата, что может вызвать перегрев автомата и его повреждение даже при малых нагрузках.

В будущем, при необходимости замены или подключения дополнительных проводов к автомату, всегда будет известно, к какой клемме подключена нагрузка и источник питания.

Перед подключением проводов кабеля к клеммам автоматического выключателя снимите внешнюю изоляцию примерно на 10-15 см, чтобы кабель стал более гибким и его можно было легко согнуть внутри панели стартера. Это упрощает установку, особенно если в распределительном щите много автоматических выключателей. Затем кабели зачищаются от внутренней изоляции на длину примерно 5-10 мм.

Если необходимо подключить к блоку предохранителей провода или жилы малого сечения, рекомендуется использовать специальные заделки.

Где использовать и как подключать одно-, двух-, трех- и четырехполюсные автоматические выключатели

Однополюсные или двухполюсные автоматические выключатели обычно используются в однофазных сетях 220 В для защиты электрооборудования.

  1. В случае однополюсного выключателя подключается только провод фазы L.
  2. В случае двухполюсного выключателя подключаются оба проводника – провод фазы L и провод фазы N.
  3. Трехполюсные автоматические выключатели используются в трехполюсных сетях. Три фазы источника питания L1, L2, L3 подключены к клеммам этих выключателей.
  4. Четырехполюсные автоматические выключатели используются в местах, указанных в правилах ПУЭ. Как правило, это четырехпроводные сети с глухозаземленной нейтральной точкой с тремя фазами L1-L2-L3 и активной нейтральной точкой N (система TN-S).

Однополюсные или двухполюсные выключатели

Основные неисправности при подключении автоматических выключателей

    Приведем краткое описание наиболее распространенных неисправностей:

Подключение проводов без кабельных наконечников

Распространенной ошибкой при подключении блока предохранителей является использование гибкого многожильного кабеля без кабельных наконечников. Это проще и быстрее, но неправильно. Этот тип кабеля не может быть заделан должным образом, контакт со временем ослабевает (“протекает”), сопротивление увеличивается, и соединение становится горячим.

Подключение кабельных наконечников без кабельных наконечников

Необходимо использовать заделки на гибком проводе или применять для монтажа жесткий одножильный провод.

Изоляция под контактом

Всем известно, что перед подключением автоматического выключателя в распределительном щите необходимо очистить подключаемые провода от изоляции. Казалось бы, ничего сложного здесь нет, зачистите провод до нужной длины, затем вставьте его в клемму автоматического выключателя и затяните винтом, обеспечив хороший контакт.

Но бывают случаи, когда люди в растерянности, почему перегорает блок предохранителей при правильном подключении. Или почему в квартире периодически отключается электричество, когда проводка и компоненты распределительного устройства совершенно новые.

Одна из причин этого явления заключается в том, что изоляция провода попадает под контактную клемму автоматического выключателя. Эта опасность в виде плохого контакта создает риск расплавления изоляции не только провода, но и самого выключателя, что может привести к пожару.

Изоляция, покрытая контактом

Чтобы избежать этого, наблюдайте и проверяйте, как провод зажат в гнезде. Правильное подключение автоматических выключателей в распределительном щите должно предотвратить возникновение таких неисправностей.

Провода с различным сечением на клемму

Никогда не перемыкайте предохранитель, используя проводники разного сечения. При обжиме контакта проводник с большим сечением будет хорошо обжат, а проводник с меньшим сечением будет иметь плохой контакт. Это приводит к расплавлению изоляции не только на проводнике, но и на самом выключателе, что, несомненно, вызовет пожар.

    Пример комбинирования автоматических выключателей с перемычками с различным сечением проводников:

Как следствие, плохой контакт, повышенная температура, плавление изоляции не только на проводниках, но и на самом выключателе.

Проводники с разными сечениями на одной клемме

В качестве примера можно привести два провода с сечениями 2,5 мм2 и 1,5 мм2 в клемме выключателя. Как бы я ни старался установить хороший контакт в этом случае, ничего не получалось. Провод 1,5 мм2 был ослаблен и искрил.

Сечение проводов на одной клемме

Пайка концов проводов

В этом случае я также хотел бы использовать пайку в качестве метода заделки проводов в панели. По человеческой природе люди стараются экономить на всем и не всегда хотят тратить деньги на всевозможные феррулы, инструменты и всевозможные современные безделушки для монтажа.

Например, рассмотрим случай, когда дядя Петр-электрик подключает электрический щиток с многожильным проводом (или соединяет отходящие линии в квартире). У него нет аппаратуры NSHWI. Но у него всегда под рукой старомодный паяльник.

Пайка концов кабеля

И электрик, дядя Петр, не находит другого выхода, как лудить провод, засовывать его в клемму автомата и крепко затягивать винтом. Чем опасен такой тип соединения в распределительном щите?

Припой начинает перегреваться, припой плавится, соединение еще больше ослабевает, и контакт начинает “выгорать”. В целом, такое соединение может вызвать FIRE.

Как правильно подключить счетчик и автоматические выключатели

    Следуйте простым правилам для обеспечения безопасной эксплуатации распределительных устройств:

Использование заделок на гибких проводниках

Для подключения распределительных устройств электрики часто предпочитают гибкий провод с многопроволочными жилами, например, ПВ-3 или ПУГВ. С ней легче и проще работать, чем с одножильной проволокой. Но есть одна особенность.

Основная ошибка, допускаемая новичками в этой области, заключается в том, что проводник подключается к блоку предохранителей без заделки. Если обжимать голый проводник в его нынешнем состоянии, то во время обжима проводники сминаются и ломаются, что приводит к потере сечения и ухудшению контакта, а сам контакт со временем ослабевает.

Опытные “специалисты” знают, что оголенный проводник нельзя обжимать в клемме. По этой причине, если в установке используются многожильные кабели, они должны быть заделаны кабельным наконечником HSE или кабельным наконечником HSE.

Использование обжимных гильз на гибких проводниках

Кроме того, если необходимо подключить два провода к одной клемме автомата, используйте для этого двойное колено HSHWI-2. Очень удобно использовать его для создания перемычек для подключения нескольких групповых выключателей.

Использование клемм HHVi-2 с гибкими проводниками

Применение U-образного изгиба

Для подключения жил отходящих проводов и кабелей к автоматическим выключателям снимаем изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике, так поступают 80% электриков.

Контакт в месте соединения надежен, но его все же можно улучшить без дополнительных затрат времени и средств. При подключении монолитных проводов к автоматам на концах следует сделать U-образный изгиб.

Соединение концов проводов без формирования

Такая форма концов увеличит площадь контакта между проводником и поверхностью клеммы, а значит, контакт будет лучше.

Использование непрерывных перемычек

Если необходимо подключить несколько выключателей, стоящих в ряд, от одного источника (провода), то гребенчатая шина – лучший способ. Однако эти гребенчатые шины не всегда доступны.

Как подключить несколько групповых коммутаторов в этом случае? Сделайте перемычку из проводников кабеля самостоятельно. Используйте куски проводников с одинаковым сечением, а еще лучше вообще не резать кабель по всей длине.

«Июль в Швейцарии» — издательский дом
«Июль в Швейцарии» — издательский дом
