Установка счетчика воды своими руками: инструкция и каких ошибок следует избегать

Еще относительно недавно, 15÷20 лет назад, практически все население, пользующееся централизованным водоснабжением, повсеместно оплачивало услуги водоснабжения в соответствии с установленными нормами потребления на каждого жителя дома или квартиры. Соответствующие счета были выставлены и за услуги канализации.

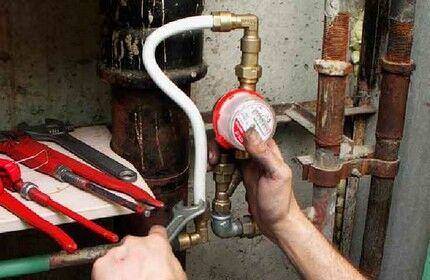

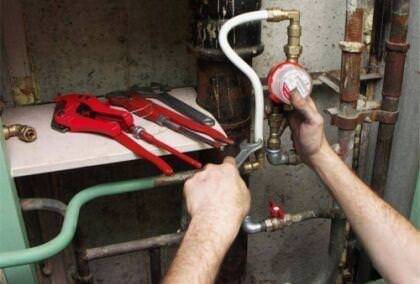

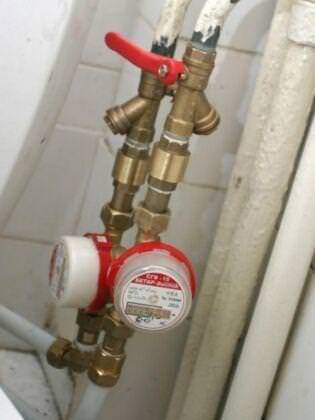

Ручная установка счетчика воды

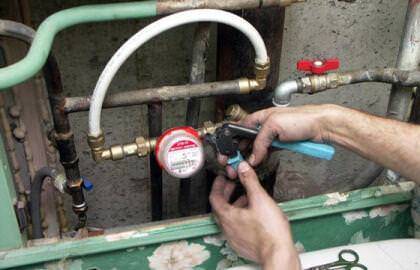

Как установить счетчик воды своими руками

Сегодня большинство домовладельцев уже используют счетчики воды. Установка счетчиков воды обычно планируется во время строительства и подключения коммуникаций к зданию. В старых домах водосчетчики вставляются в существующие установки профессионалами или мастерами-сантехниками, чьи услуги рекламируются во многих газетах. Установить счетчик воды своими руками несложно, если у вас есть некоторый опыт работы с сантехнической арматурой и оборудованием.

В этой публикации мы сосредоточимся на необходимости установки водомера, принципах выбора водомера, самостоятельной установке, а также на том, что делать после установки измерительного прибора.

Содержание

Нужны ли нам счетчики воды?

Несовершенство системы оплаты, основанной на количестве жителей, очевидно – эти нормы, которые, кстати, существуют во многих регионах и до сих пор, конечно же, всегда рассчитываются с учетом интересов водопроводной компании, которая в любом случае должна оставаться прибыльной.

Возможное отсутствие одного или нескольких членов семьи вообще не принимается во внимание. Даже если в квартире никто не проживает в течение длительного периода времени (например, летнее пребывание в стране или семейный отпуск), это не повлияет на регулярность счетов.

Установка счетчиков воды обеспечивает реальную экономию средств.

Установка счетчиков воды обеспечивает реальную экономию

Наверное, ни для кого не секрет, что в каждом многоквартирном доме есть категория так называемых злостных неплательщиков. А фактическое потребление воды, которое остается неоплаченным, часто распределяется по счетам тех жильцов, которые еще не удосужились установить счетчики и платят за воду по приходящим им талонам.

Но даже если отбросить все эти довольно правдоподобные моменты и обратиться к чисто статистическим данным, преимущества установки приборов учета все равно очевидны. Подсчитано, что средний горожанин использует до 4 кубометров холодной воды и до 3 кубометров горячей воды в месяц. А за нынешние стандарты придется заплатить почти в два раза больше – 11,7 м3!

Ситуация зачастую еще более сложная для владельцев частных домов, которые несут дополнительные расходы в зависимости от размера своего сада и наличия собственного автомобиля. Опять же, при этом не учитывается, используется ли земля в качестве домашнего хозяйства или часто ли моется автомобиль.

Главный редактор сайта Stroyday.ru. Инженер.

Не переплачивать, а отдавать свои деньги только по фактическому потреблению холодной и горячей воды поможет установка индивидуальных счетчиков. Конечно, это потребует некоторых первоначальных затрат – покупки и установки оборудования. Однако практика показывает, что для семьи из четырех человек эти расходы окупаются уже через шесть месяцев.

Есть еще одно очень важное преимущество установки таких счетчиков. В большинстве регионов нашей страны люди привыкли воспринимать воду как должное – она всегда была и никуда не денется. Однако мало кто понимает, что водные ресурсы не безграничны. Установленные счетчики воды дисциплинируют пользователей, заставляя их уделять больше внимания рациональному и экономному потреблению воды. По всей вероятности, у такого домовладельца никогда не будет протекающего крана или неисправного бачка в ванной комнате.

Установленные счетчики воды значительно дисциплинируют пользователей, заставляя их разумно расходовать воду.

Установленные счетчики дисциплинировали потребителей и заставили их рационально использовать воду.

Это может показаться мелочью на уровне отдельного потребителя, но в масштабах района, города и более крупных населенных пунктов результаты очень впечатляют.

Как работает счетчик воды и как правильно его выбрать

Чтобы иметь возможность установить и эксплуатировать счетчик воды своими руками, вам, вероятно, необходимо понять, как он работает.

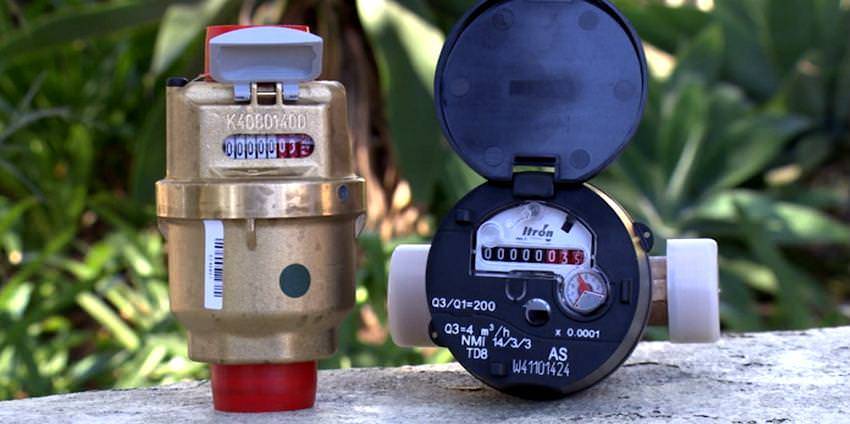

Большинство водомеров, используемых в быту, работают по тому же тахометрическому принципу. Вода, проходящая через устройство, приводит в движение лопастное колесо (крыльчатку) или турбину. Крутящий момент передается механически или электромагнитно на счетное устройство. Каждый оборот соответствует определенному расходу воды.

Принцип один и тот же, но техническая реализация может отличаться.

  • Небольшие водомеры, используемые в жилых помещениях, обычно имеют крыльчатку. Количество и длина лопастей крыльчатки тщательно рассчитаны и дают точное представление о воде, протекающей через измерительную камеру.

Недостатком является то, что рабочее колесо обладает некоторой инерцией и более подвержено воздействию турбулентных потоков, создаваемых обильным потоком воды, что влияет на точность расчетов расхода. Однако на плоской шкале это не имеет большого практического значения, поэтому такие измерители наиболее распространены.

Если счетчик должен быть установлен в более “серьезной” сети с большим резервом воды, обычно устанавливаются счетчики турбинного типа.

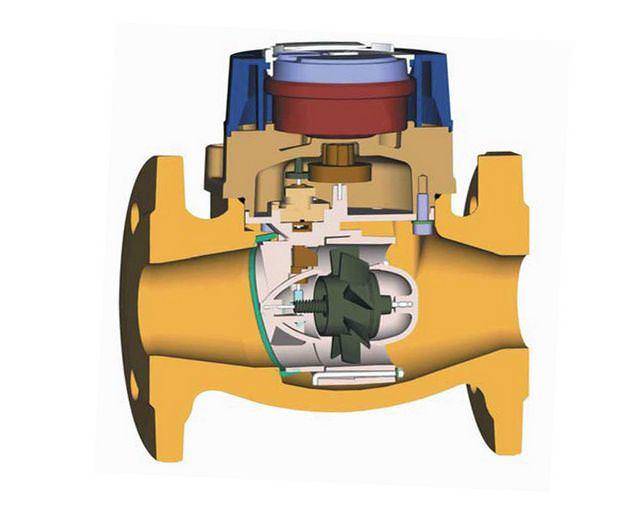

Установка счетчика воды с турбиной

Схема водомера турбинного типа

Они не имеют дефектов ротора и являются гораздо более точными.

Существуют также комбинированные счетчики с системой клапанов, которые позволяют воде проходить через крыльчатку при низком напоре и через турбину при высоком напоре. Однако они обычно используются только для общего учета и вряд ли найдут применение на уровне домохозяйств.

  • Водомеры могут быть одноструйными или многоструйными. Как следует из названия, в первом случае вода проходит через камеру общим потоком, что в целом усиливает эффект турбулентности. Чтобы уменьшить это негативное явление, особо точные измерители разделяют поток на несколько каналов.
  • Счетчики делятся на “сухие” и “мокрые” в зависимости от степени изоляции механизма счетчика от воды.

В “мокрых” счетчиках счетчик находится в непосредственном контакте с водой. Передача крутящего момента от рабочего колеса обычно механическая, через систему осей и шестерен. Преимущества – нечувствительность к магнитным помехам, низкая цена. Недостатки – низкий срок службы из-за постоянного взаимодействия механизма с водой, особая чувствительность к чистоте протекающей жидкости.

В “сухих” счетчиках механика ротора или турбины отделена от счетного устройства плотным барьером. Точные механизмы счетчика никогда и ни при каких обстоятельствах не контактируют с водой. Вращение передается с помощью магнитной связи – кольцевой магнит прикреплен сверху к корпусу ротора, и такой же магнит прикреплен к счетному механизму, который также помещен в герметичную цилиндрическую колбу. Такая схема значительно увеличивает срок службы устройства, которое уже не так требовательно к чистоте воды и температуре. Недостатком является чувствительность к внешним магнитным (электромагнитным) полям, поэтому такие счетчики стали оснащать дополнительной защитной антимагнитной муфтой.

Эти счетчики сегодня наиболее часто встречаются в жилых домах.

Большинство квартирных водомеров построены таким образом

Такова конструкция большинства плоских счетчиков

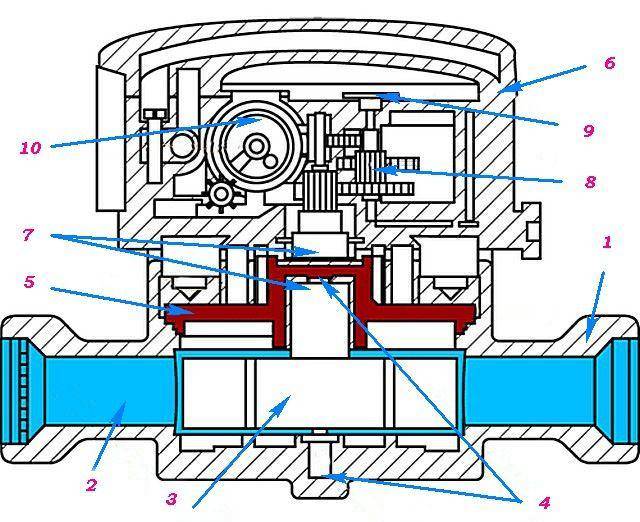

На рисунке показана основная конструкция типичного современного квартирного счетчика:

Корпус нижней части счетчика (1) может быть изготовлен из немагнитных сплавов на основе алюминия, латуни, реже полимеров. Корпус имеет каналы для потока воды (2) с центральной камерой, в которой установлено рабочее колесо (3). Ось ротора в высококачественных водомерах оснащена часовыми камнями (4), что обеспечивает ее вращение с минимальным трением и дает высокую точность показаний.

“Водная” часть счетчика герметично закрыта пластиковой перегородкой (5), которая крепится специальной гайкой или предохранительным кольцом. В счетчиках с антимагнитной защитой внутри счетчика имеется специальная защитная втулка, которая защищает от внешнего магнитного поля.

Пломбированный механизм счетчика (6), обычно изготовленный из прозрачного пластика, устанавливается на верхней части корпуса. Он крепится к корпусу с помощью кольца, которое позволяет поворачивать его вокруг своей оси, чтобы шкала могла быть установлена в наиболее удобном для считывания положении. Это стопорное кольцо должно быть оснащено заводским уплотнением.

Крутящий момент передается парой кольцевых магнитов (7). Один из них расположен на роторе, а не на его верхней части, а другой установлен в линию с первым на главном валу счетного механизма. Таким образом, вращение ротора “копируется” точной механикой устройства.

Вращение главного вала определенным образом масштабируется через систему шестерен (8) и передается на индикатор расхода (9) и цифровую шкалу с роликами (10), которая подсчитывает расход воды, как правило, до трех знаков после запятой (от 1 литра). Поэтому большинство счетчиков имеют три красные цифры для отображения долей кубического метра и пять черных цифр для подсчета от 0 до 99 99 9 м³ потребленной воды.

Видео: как работает обычный счетчик воды

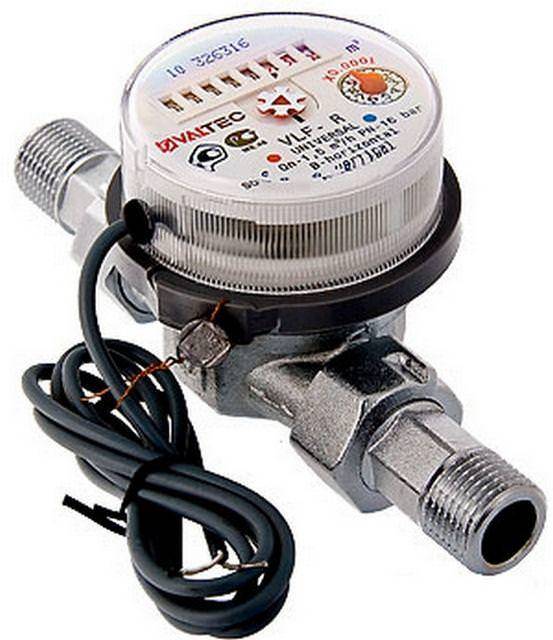

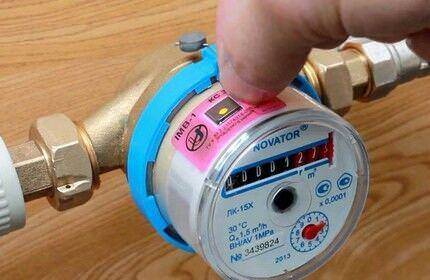

Многие современные счетчики воды также оснащены специальным герконовым датчиком, который преобразует определенное количество оборотов в электронный импульс.

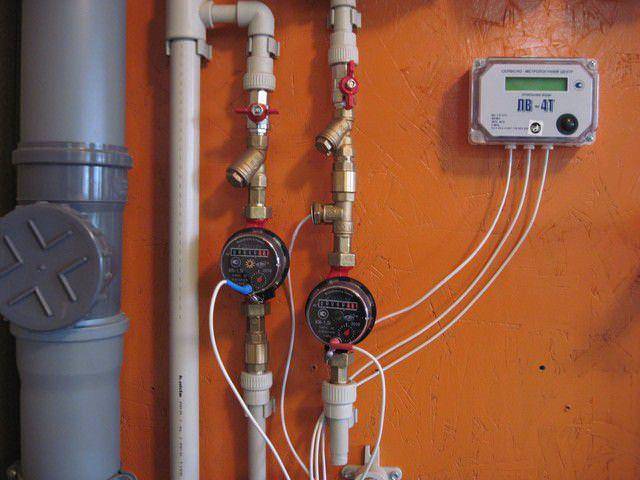

Счетчик воды с функцией импульсного считывания показаний

Счетчик воды с функцией импульсного считывания

В этом случае счетчик подключается через сигнальный кабель к специальной панели индикации, которая может быть установлена рядом или даже в прихожей. Такая панель может быть запрограммирована на отображение не только расхода, но и его денежного эквивалента в соответствии с действующими тарифами.

Счетчики горячей воды имеют в основном ту же конструкцию, что и описанные, но изготавливаются из термостойких материалов для обеспечения точности показаний при высоких температурах (до 90°C). Кроме того, некоторые современные водомеры с импульсным выходом помогают решить еще одну проблему экономии – они могут контролировать температуру воды.

Счетчики подключены к индикаторной панели. Кроме того, температурный датчик считывает температуру горячей воды.

Измерительные приборы подключены к приборной панели. Датчик температуры также считывает температуру горячей воды.

Для этого в трубу на входе водомера (иногда в корпус водомера) устанавливается датчик температуры, который также подключается к электронному дисплею. Если температура воды падает ниже установленных норм, расход воды подсчитывается в отдельном окне. Когда температура вернется к норме, учет будет вестись в обычном режиме. При оплате потребления горячей воды отображается среднее потребление. Также может быть двухступенчатая схема зарядки – например. Когда температура воды выше 50° (оптимальная), коэффициент для расчета равен “1”, а когда температура опускается ниже этого договорного порога, в диапазоне 45÷50°, для расчета платы используется понижающий коэффициент “0,7”.

Как решить проблему необходимого счетчика воды?

  • Прежде всего, вам следует обратиться в местную компанию водоснабжения, чтобы узнать, какие счетчики разрешены правилами, действующими в вашем регионе. Возможно, в городе уже введены электронные счетчики и многотарифная система, и коммунальная компания потребует установить импульсный счетчик. Скорее всего, потребителю будет предложено приобрести счетчик и оплатить его установку. Если нет, то “Водоканал” должен предоставить информацию о торговых или сервисных организациях, которые имеют право продавать такие счетчики.
  • При самостоятельной покупке счетчика воды никогда не покупайте его с рук или у продавцов, не заслуживающих полного доверия, даже если цена кажется очень привлекательной. Во-первых, нет гарантии, что прибор не является подделкой или “восстановленным” подержанным измерителем, и вы не знаете, как долго он прослужит. Во-вторых, у вас могут возникнуть проблемы, если после установки управляющая организация откажется регистрировать счетчик, и вам придется покупать новый.

На какие данные следует обратить особое внимание:

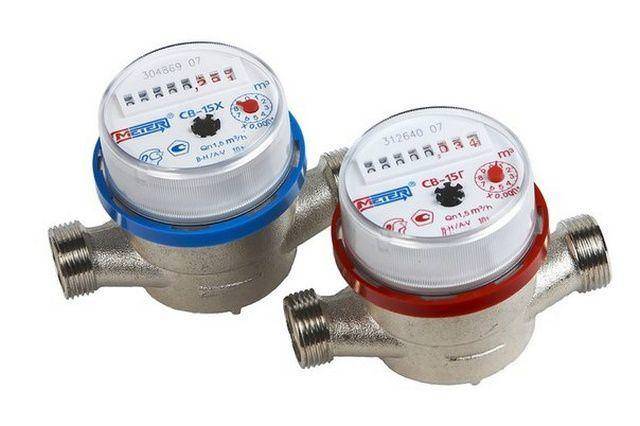

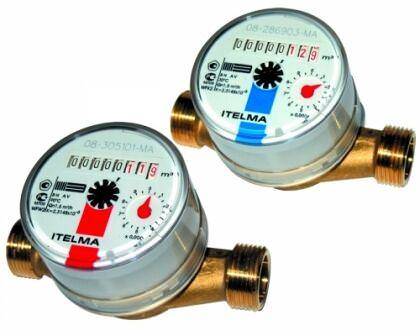

  • Как уже упоминалось, имеются счетчики холодной и горячей воды. Диапазон температур обязательно указывается в паспорте изделия (например, от 5 до 40 °C для холодной воды и от 40 до 90 °C для горячей воды). Аналогичные символы могут быть нанесены на переднюю панель дисплея устройства, также используется цветовая кодировка (синие и красные корпуса). Существуют также универсальные модели – они обычно серого цвета, а на панели указано, для какой воды они могут использоваться: горячей или холодной.
  • Другим важным параметром является номинальный диаметр (DN). Оно должно соответствовать фактическому распределению труб в месте установки устройства. Как правило, в квартирах используются трубы с Ду 15 или 20 мм – это необходимо уточнить заранее, до похода в магазин.
  • Класс точности измерительного прибора . Действующие нормы позволяют использовать приборы с классом точности “А” (±1%) или “В”. (±2%). Как правило, современные счетчики относятся к классу ‘B’, если они расположены горизонтально шкалой вверх, и к классу ‘A’, если они расположены в любом другом положении (за исключением того, что не разрешается располагать счетчик горизонтально шкалой вниз).
  • Нелишним будет определить максимально допустимое давление воды в системе, так как некоторые счетчики могут иметь определенные ограничения. Обычно максимальное давление для DN 15 составляет 1 МПа (10 бар) и 1,6 МПа (16 бар) для DN 20.
  • Важным является максимальный (Qmax) и номинальный (Qn) расход воды. Для наиболее распространенных счетчиков DN 15 эти значения обычно составляют Qmax – max. 3 м3/ч, – ок. 1,5 м3/ч. Этого расхода должно быть более чем достаточно для любой квартиры или дома. Превышение этих значений приведет к быстрому выходу счетчика из строя.

Вся необходимая техническая информация всегда подробно изложена в паспорте изделия и очень часто напечатана на лицевой стороне счетчика, как показано на рисунке:

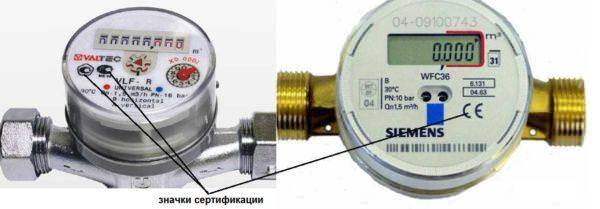

Основные характеристики измерительного прибора обычно обозначены на его передней панели

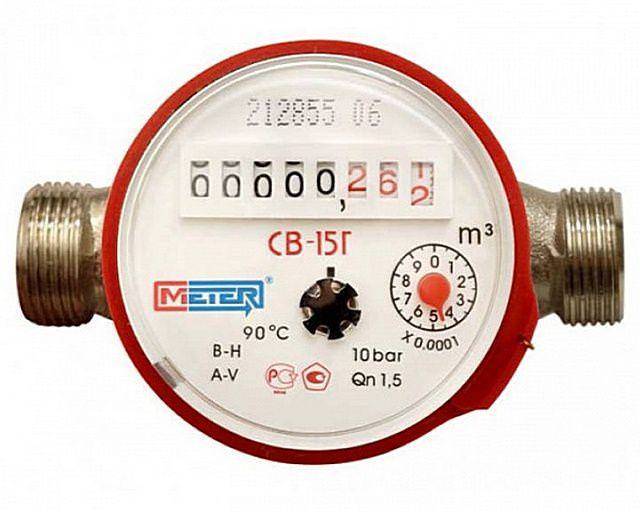

Основные характеристики счетчика обычно обозначены на его лицевой стороне

Это очень ясно:

– CB-15G – это счетчик воды с Ду -15 мм, для горячей воды с максимальной температурой 90°C. На это также указывает красный цвет соединительного кольца устройства.

– Символ “B-H” указывает на то, что счетчик соответствует требованиям метрологического класса “B” в горизонтальном (H) положении.

– Соответственно, символ “A-V” обозначает метрологический класс “A”, когда счетчик установлен вертикально (V).

– Максимально допустимое давление в системе водоснабжения составляет 10 бар.

– Номинальный расход воды Qn составляет 1,5 м³/ч.

– Красные пиктограммы в центре внизу означают, что данная модель имеет национальное одобрение.

  • Важным параметром являются размеры водомера, которые во многом определяют возможность его установки в одном месте или нет. Особое значение имеет так называемая монтажная длина счетчика, которая учитывает размер самого прибора и толщину соединительных элементов. Это стандартизированное значение: для квартирных счетчиков оно обычно составляет 110 или 130 мм, а для бытовых – 190 или 260 мм.

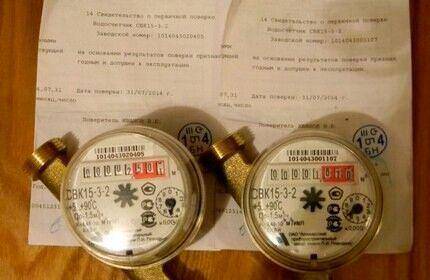

  • Паспорт счетчика должен содержать запись о техническом осмотре, проведенном изготовителем, и дату изготовления. В нем также должен быть указан гарантийный срок и период между контрольными проверками счетчика. Обычно это 6 лет для счетчиков холодной воды и 4 года для счетчиков горячей воды. Важно проверить серийный номер счетчика, который должен быть указан в документах и на корпусе счетчика.
  • Магазин должен сделать обязательную отметку в паспорте водомера с подтвержденной датой покупки.

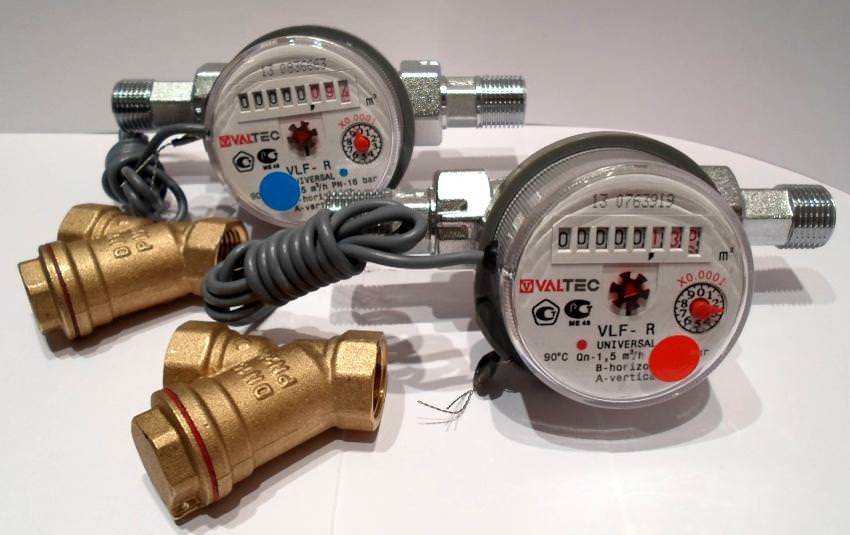

  • Поставка водомера должна быть проверена на комплектность. Как правило, счетчик поставляется с двумя соединительными отверстиями с прокладками и соединительными гайками – “американками”. Если измеритель имеет возможность импульсного считывания, то в комплект может входить сам датчик вместе с соединительным сигнальным кабелем, хотя бывает и так, что их приходится приобретать отдельно.
Цены на счетчики воды

Установка счетчика воды своими руками

Если вы приобрели счетчик воды и решили установить его самостоятельно, вам необходимо сначала ознакомиться с основными принципами его установки.

  • Счетчик должен быть установлен в отапливаемом помещении (допустимая температура воздуха от + 5 до + 50 %). Необходимо предусмотреть естественное или искусственное освещение. Место расположения устройства должно обеспечивать полный доступ для снятия показаний, осмотра, профилактического обслуживания или замены и предотвращать возможность механического повреждения.
  • Перед самостоятельной установкой рекомендуется получить спецификацию установки в водоснабжающей компании – она может несколько отличаться в зависимости от региона.
  • Счетчик воды должен быть установлен как можно ближе к трубе водоснабжения в жилище (доме). Если возможно, рекомендуется выбирать для этой цели прямой, горизонтальный участок. Между входом и счетчиком не должно быть тройников или других ответвлений, которые загромождены или перекрыты клапанами. Ничто не должно наводить сотрудника Управления водоснабжения на мысль о том, что несанкционированный забор воды мог быть осуществлен в обход счетчика.
  • Счетчик будет работать правильно, если сохраняются прямые участки до и после счетчика – это снижает вероятность турбулентных потоков. Длина прямого участка перед счетчиком должна составлять 3 DN, длина на выходе – 1 DN. Для наиболее распространенных бытовых водомеров DN 15 это будет 45 мм и 15 мм соответственно. Как правило, это расстояние обеспечивается соединительными фитингами, входящими в комплект.
  • На входе в квартиру (дом) перед счетчиком должна быть установлена запорная арматура. Это позволяет перекрыть подачу воды в жилую водопроводную систему в случае необходимости проведения сантехнических или ремонтных работ.

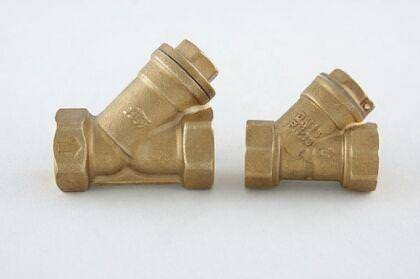

  • Механика крыльчатки весьма чувствительна к нерастворимым взвешенным веществам в воде – гравию, камню, хлопьям ржавчины и т.д. Они не только оказывают абразивное воздействие на пластиковые детали, но и могут повредить верхнее и нижнее крепления вала ротора, и водомер быстро выйдет из строя. По этой причине перед счетчиком всегда должен быть установлен грязевой фильтр. Обычно это так называемый “косой” фильтр с сеткой, задерживающей твердые частицы. Грязевые фильтры на горизонтальных участках труб следует устанавливать так, чтобы наклонная часть была обращена вниз.

Такие фильтры обычно изготавливаются из латуни. Для полипропиленовых труб также существуют полимерные модели, но мастера-сантехники не хвалят их и все же рекомендуют устанавливать латунные.

  • В соответствии со спецификациями по установке водомеров во многих регионах страны после водомера должен быть установлен обратный клапан. Это делается в первую очередь для того, чтобы избежать возможности обратного потока воды в устройстве, например, из-за потока воздуха, чего некоторые умные потребители иногда пытаются добиться, подключая пылесос.

Однако этот клапан имеет и довольно важное утилитарное значение – он защитит механизм крыльчатки от высыхания в аварийной ситуации – отключении воды в системе. В камере водомера всегда должна быть вода – это своего рода “смазка” опорных подшипников (камней) вала ротора.

Расположение обратного клапана на вертикальном участке трубы, когда вода течет снизу вверх

Место установки обратного клапана в вертикальных трубопроводах с потоком воды снизу вверх

В случае потока снизу вверх на вертикальных участках трубопроводов такой клапан ставится не за, а перед водомером, чтобы предотвратить утечку воды из камеры прибора в случае падения давления в системе.

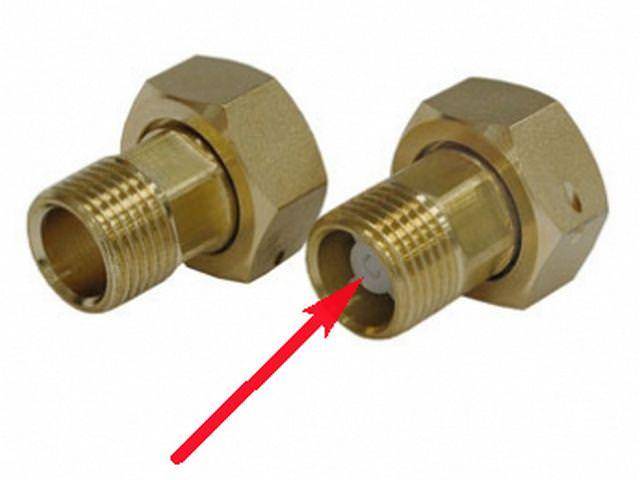

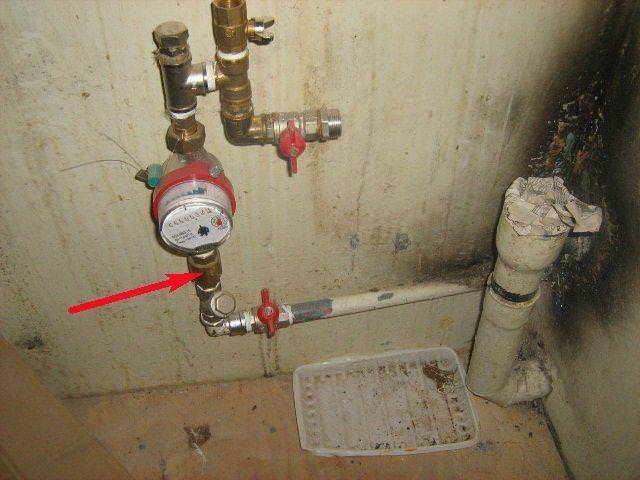

Обратный клапан может быть конструктивно расположен в соединении водомера.

Обратный клапан может быть установлен в патрубке водомера.

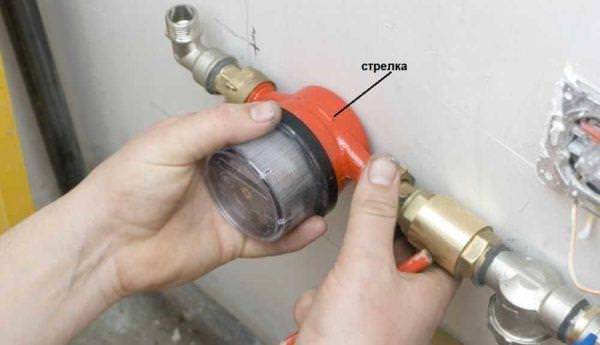

При покупке счетчика воды стоит обратить внимание еще на одну деталь – некоторые приборы уже имеют в своей конструкции встроенный обратный клапан – установка дополнительного устройства в этом случае не требуется. Кроме того, такой клапан может быть конструктивной особенностью соединительной арматуры водомера.

Итак, когда все закуплено и определено местоположение водомера, можно приступать к установке.

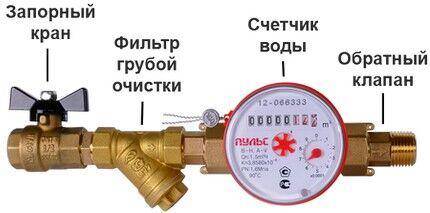

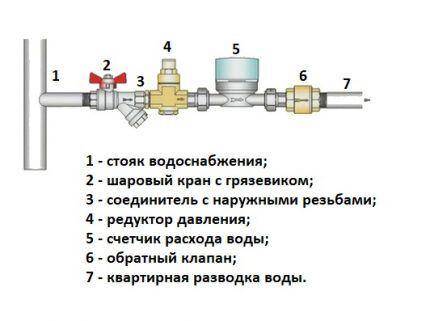

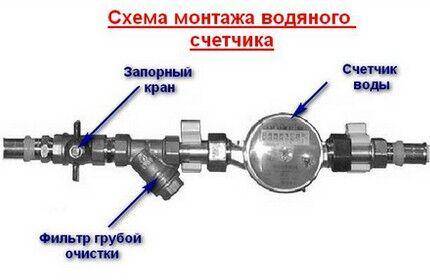

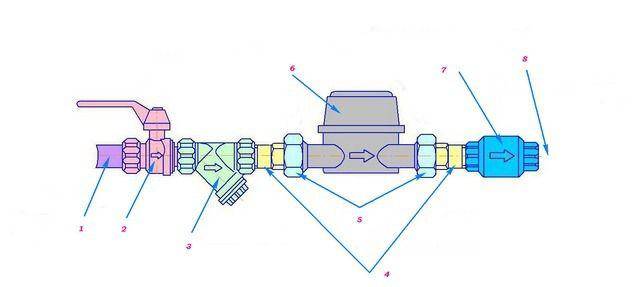

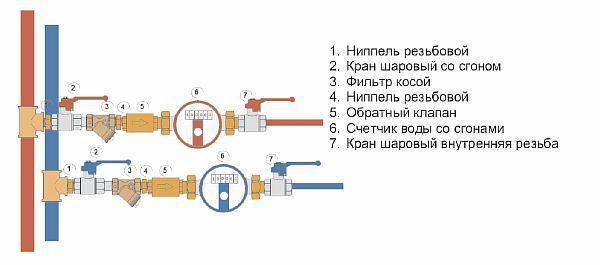

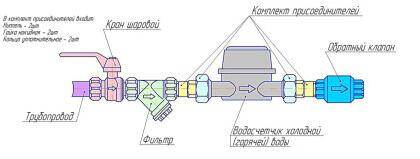

Универсальная схема установки показана на рисунке:

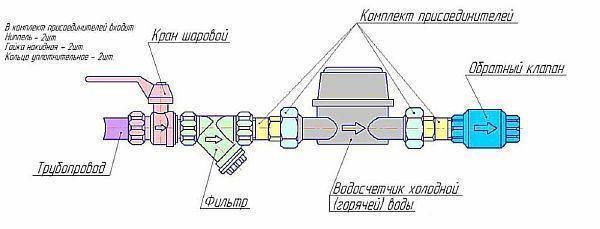

Схема подключения счетчика воды

Схема подключения водосчетчика “Classic”

1 – Входное отверстие из системы водоснабжения.

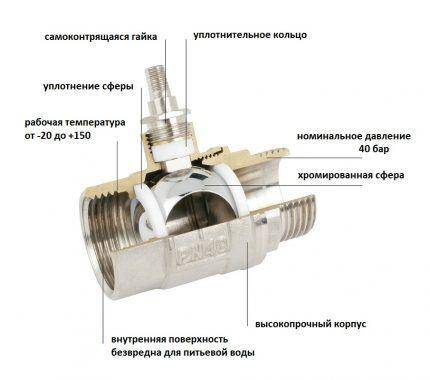

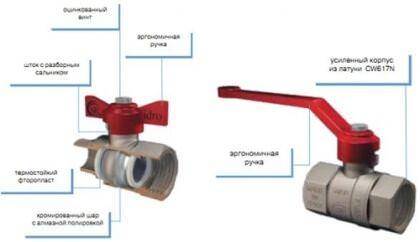

2 – Запорный клапан (кран). Тип клапана не имеет принципиального значения. В настоящее время чаще используются шаровые краны с рычажными или дроссельными заслонками. Если монтаж производится на полипропиленовой трубе, можно использовать специальный полимерный вентиль, но только если вы уверены в его качестве, поскольку, судя по отзывам, они не всегда отличаются высокой надежностью. Многие мастера рекомендуют устанавливать качественные металлические вентили, которые, кстати, будет легче заменить в случае поломки.

Важное замечание – если установлен шаровой кран, его не следует использовать для регулирования интенсивности потока воды. Он должен иметь два нормальных положения – “открыто” или “закрыто”. Полузакрытое положение такого клапана приводит к быстрому износу.

3 – “косой” фильтрующий экран, упомянутый выше.

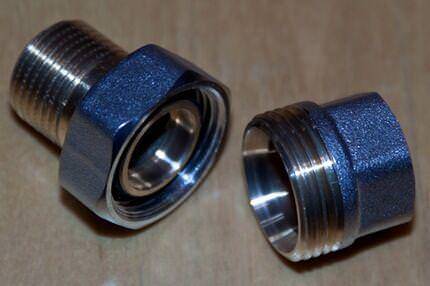

4 – соединительные наконечники с накидными гайками (5), обычно входят в комплект поставки водомера.

6 – счетчик воды .

7 – обратный клапан. Показана его “классическая” позиция. В вертикальном участке с восходящим потоком его следует переместить в положение между фильтром и патрубком.

8 – Ввод в систему водоснабжения в жилище. Все точки использования могут быть подключены только после водомера.

Видео – Основные инструкции по самостоятельной установке счетчика воды

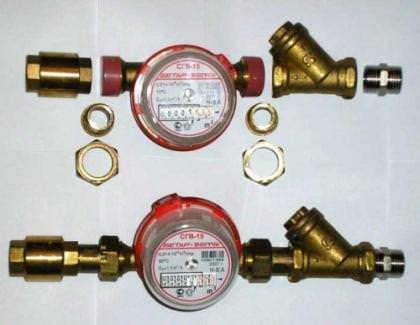

  • Перед началом сборки сначала разложите все компоненты в том порядке, в котором они будут собираться. В то же время обратите особое внимание на стрелки на корпусах изделий – они указывают направление потока воды. Ошибка в этом вопросе недопустима – система просто не будет работать.
  • Теперь желательно провести полную сухую сборку всей конструкции на столе без использования прокладок. Это необходимо для предварительного расчета количества ниток для правильной сборки (например. чтобы наклонная часть фильтра находилась внизу) и определить общую монтажную длину полученного узла. Полученную длину следует сравнить с существующим участком трубы, на котором будет установлен водомер.

Если вам “повезло” с такой простой установкой, сборка будет значительно упрощена. Однако в некоторых случаях расположение труб может потребовать более сложных схем – это будет рассмотрено ниже.

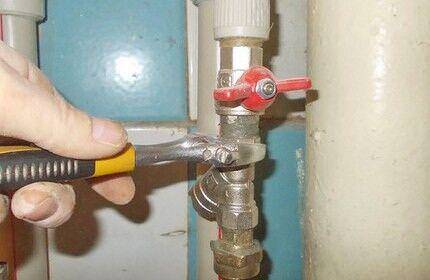

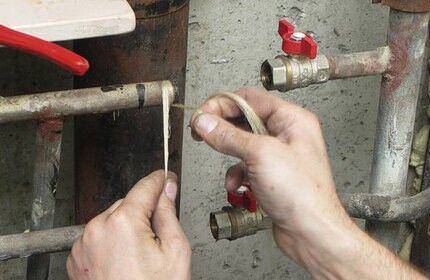

  • Рекомендуется начать установку с монтажа запорного клапана. Для этого необходимо отключить подачу воды во внутренний водопровод, поэтому этот шаг лучше выполнить сразу, чтобы не оставлять весь стояк без водоснабжения на длительный период времени.

После перекрытия стояка ответственным лицом можно приступать к монтажным работам. Как правило, на входе в квартиру всегда есть кран от стояка. Обрежьте трубу за старым краном с помощью трубореза. Необходимо, чтобы часть воды вытекала наружу – подготовьте тазик. Затем попробуйте открутить старый клапан.

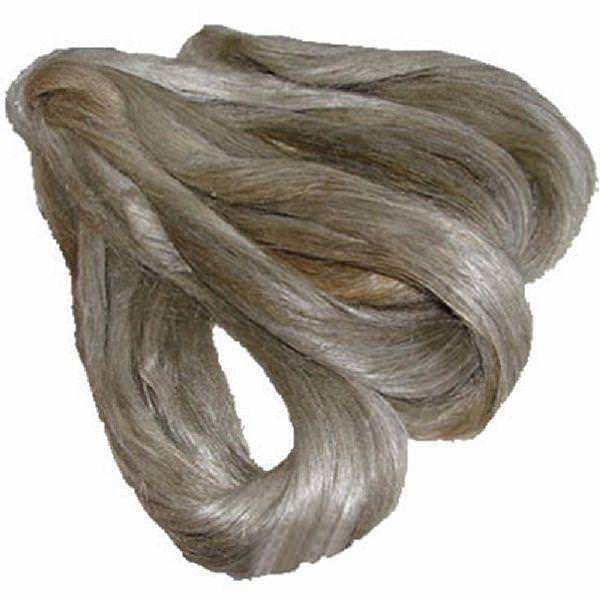

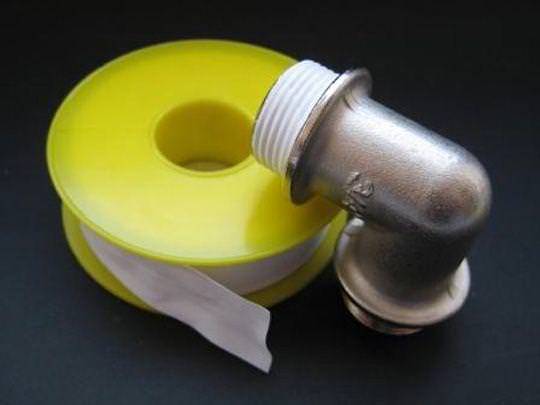

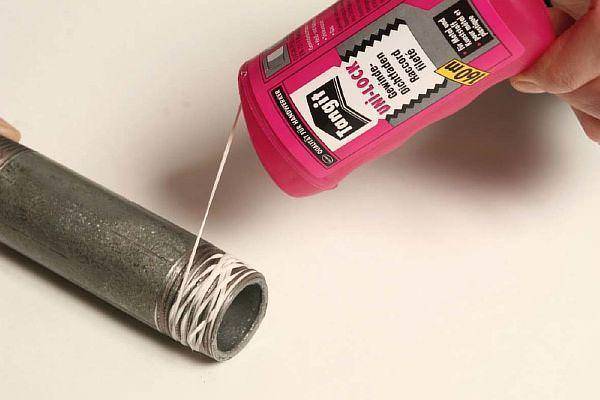

Если все в порядке, клапан откручен, а резьбовая часть на трубе находится в хорошем состоянии, новый клапан можно запаять. Для обеспечения герметичности соединения лучше всего использовать тканевые уплотнители со специальными герметизирующими составами, такими как “Multipack” или “Unipack”.

Еще хуже, если кран вышел из строя или если резьбовая часть трубы проржавела или деформировалась, что делает ее непригодной для использования. Вам придется отрезать его шлифовальной машинкой и нарезать новую резьбу с помощью спудера.

  • После того как новый кран будет “загерметизирован”, его следует закрыть, после чего можно возобновить подачу воды во весь стояк. Все дальнейшие внутренние сантехнические работы будут выполняться от установленного клапана.
  • Следующий шаг – прикрутить и загерметизировать “косой” фильтр и штуцер счетчика. Собранный блок можно вкрутить в кран, учитывая количество оборотов, так, чтобы наклон фильтра находился внизу.
  • Затем второй соединитель и обратный клапан собираются в единый узел. Забавная, но очень распространенная ошибка начинающих домашних мастеров – они изготавливают “упаковочные” фитинги, забывая надеть “американскую” гайку. Их нужно разобрать и сделать с нуля.
  • Следующий, самый ответственный этап – подключение к существующей разводке воды в квартире. Если она выполнена из стальных труб VGS, рекомендуется участок от счетчика до ближайшего резьбового соединения, пригодного для нарезания резьбы, сделать из металлопластиковой или полипропиленовой трубы – это значительно упрощает работу. На полипропиленовую трубу накручивается фитинг, прокладывается отрезок необходимой длины, который также завершается фитингом. Расстояние должно быть таким, чтобы после подключения к нему подготовленного блока “соединение + клапан” сохранялась требуемая монтажная длина водомера. Чтобы не ошибиться, водомер можно зажать на входе и выходе “американки”. – Это облегчит определение необходимого сечения.

Если установка уже выполнена из пластиковых труб, проблем быть не должно.

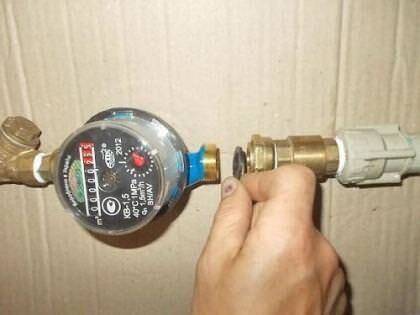

  • После того как этот узел собран, можно установить прокладки и произвести окончательную установку водомера с затяжкой “американки” В комплекте обычно идут резиновые прокладки, но опытные мастера все же рекомендуют заменить их на паронитовые того же диаметра. После затяжки гаек сразу же установите нужное положение шкалы измерителя, чтобы показания были максимально удобными.

Очень часто домовладельцы совмещают установку счетчика воды с модернизацией всей распределительной системы в квартире с переводом проводки на металл или полипропилен. За счетчиком может быть установлена коллекторная головка, из которой вода распределяется по точкам потребления.

Распределитель, установленный после водомера

Подключение коллектора за водомером

Гораздо сложнее решить ситуацию, когда помещение и разводка труб не позволяют выполнить “классическое” подключение к счетчику. Чтобы уместить все необходимые компоненты в ограниченном пространстве, требуется много воображения и изобретательности.

Например, трубы горячей и холодной воды могут находиться слишком близко друг к другу, и одна из них должна идти в сторону ответвления:

Трубы установлены слишком близко друг к другу. Поднимаясь по локтю

Трубы расположены слишком близко друг к другу. Поднимаясь по склону

Соединительная секция может быть слишком короткой – в этом случае необходимо установить петли, чтобы обеспечить правильное выравнивание всех компонентов:

Петли должны быть установлены в узких местах

Установка петель в ограниченном пространстве

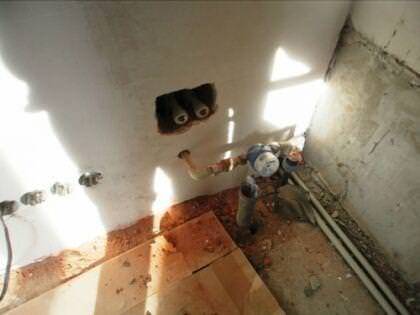

В некоторых случаях водопроводные трубы скрыты в нишах или каналах, но и в этом случае можно найти удовлетворительное решение:

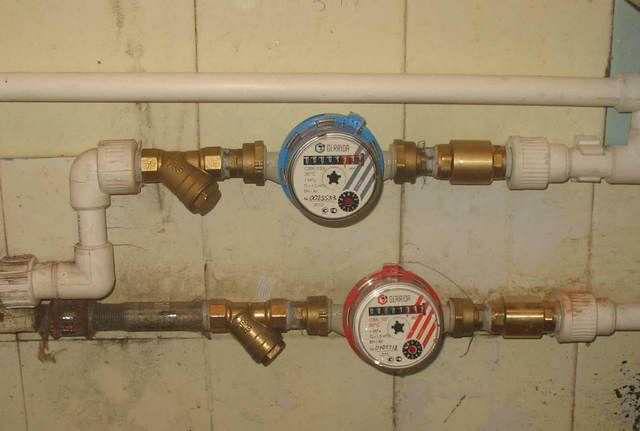

  • После установки водомера и всех дальнейших гидравлических компонентов и проверки правильности монтажа можно провести пробный запуск. Открывайте запорный клапан очень осторожно, постепенно заполняя систему водой, чтобы предотвратить гидроудар, который может повредить счетчик. Откройте вентиль в одной из точек потребления, чтобы дать воздуху выйти из труб.

После заполнения системы водой клапан можно полностью открыть. Закройте кран в месте использования и визуально проверьте все соединения на предмет утечек. Если все нормально, установка завершена.

Видео: мастер-класс по установке счетчиков воды в многоэтажном доме

Что я должен делать после самостоятельной установки счетчика воды?

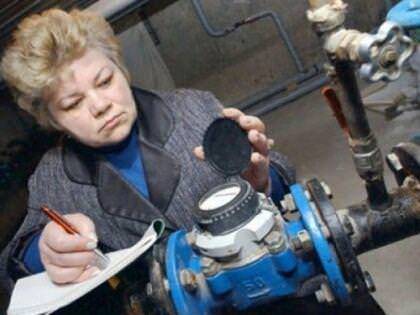

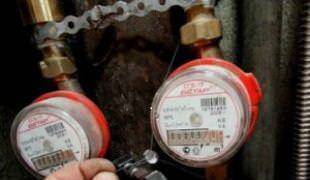

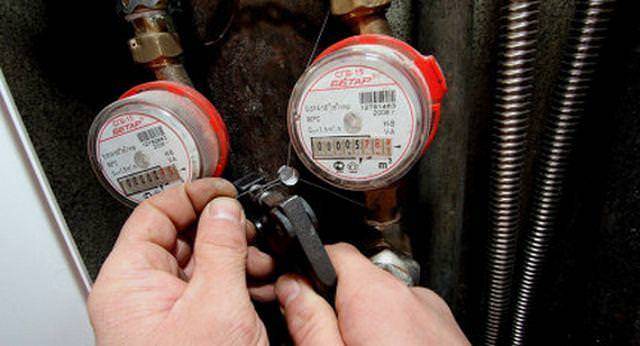

Первое, что необходимо сделать после установки счетчика воды, – пригласить ответственного сотрудника водопроводной компании или жилищно-эксплуатационной организации. Он должен проверить правильность и надежность установки счетчика и его пломбировку. Обе накидные гайки на соединительных шпильках должны быть опломбированы во избежание самостоятельного снятия счетчика. Также необходимо убедиться, что крышка фильтра герметична, так как через это отверстие может происходить несанкционированный забор воды. Очень часто на пластиковое кольцо, соединяющее нижнюю часть счетчика с корпусом счетчика, также устанавливается дополнительная пломба.

После установки водомера вызовите специалиста для опломбирования приборов

После установки водомера необходимо вызвать техника для опломбирования счетчика.

Сотрудник управляющего органа будет снимать показания на весах во время опечатывания. Пожалуйста, обратите внимание, что с этого момента счетчик будет тарифицироваться независимо от того, когда он был установлен и сколько кубических метров уже было собрано по нему. Отправной точкой являются показания, снятые во время установки. Это будет зафиксировано в протоколе приемки и сертификате на продукцию. В то же время будет назначена дата следующей легализации счетчика воды.

Во время работы необходимо соблюдать определенные правила:

  • Запрещается проводить сварочные работы на металлических элементах распределительной системы в квартире.
  • Секцию водомера необходимо защитить, чтобы она не подвергалась вибрациям, иначе она быстро перестанет работать.
  • Избегайте гидроударов при установке. Если подача воды в дом прервана, по возможности временно закройте вентиль крана, а при его открытии действуйте так же, как и при первом включении счетчика.
  • Если существует возможность превышения допустимого давления, необходимо предусмотреть редуктор давления.
  • Счетчик должен быть постоянно заполнен водой – как это достигается, объяснено выше.
  • Внешняя поверхность счетчика должна содержаться в чистоте и быть свободной от грязи, пыли и химикатов.
  • Если давление в системе заметно падает, вероятно, засорилась сетка фильтра. Его можно очистить, просто открутив пробку и промыв струей воды. Однако помните, что пробка опечатана, и для этого необходимо пригласить ответственного сотрудника управляющей организации. Самостоятельно срывать печать запрещено.
  • Когда наступит срок следующего испытания, убедитесь, что устройство доставлено в подходящую метрологическую лабораторию. Не делайте этого самостоятельно, так как можно заподозрить несанкционированный отбор проб воды. Лучше поручить специалисту демонтировать счетчик и временно заменить его другим счетчиком или просто соединительной трубой. В период проверки с вас будет взиматься плата в соответствии с действующими нормами ежедневного потребления воды. Кстати, некоторые счетчики не нужно полностью снимать – только верхний механизм счетчика отправляется на проверку легальности.
Фильм: Пример калибровки счетчиков воды

Процедура проверки, включающая вызов технического специалиста для демонтажа счетчика, его проверки, повторной установки и опломбирования, обычно является платной услугой и может стоить дорого. Многие интернет-форумы рекомендуют покупать новый счетчик во время проверки – это может быть даже дешевле, тем более что старый счетчик должен был окупиться не один раз. Новый счетчик должен иметь точно такую же монтажную длину. В этом случае установка нового счетчика воды не вызовет никаких трудностей – он просто устанавливается на место старого.

Как самостоятельно установить счетчик воды

Чтобы знать, как правильно установить счетчик воды самостоятельно, необходимо ознакомиться с паспортом водомера. Но сначала нужно подумать, где установить счетчики, подготовить необходимые инструменты и купить сертифицированные счетчики.

Когда имеет смысл устанавливать счетчик

Если вы не уверены, сэкономит ли счетчик воды ваши деньги или потратит их впустую, рассмотрите плюсы и минусы его установки.

Например, если в квартире проживают два человека, а зарегистрировано пять человек, то плата будет взиматься исходя из “среднего” потребления в месяц на каждого зарегистрированного человека. Это неэкономично, потому что если вы используете, скажем, шесть кубометров, вам придется заплатить за все двадцать. Счетчик воды может реально помочь уменьшить ваши счета за воду.

Возможно, вам будет интересно узнать, как зарегистрировать свой собственный счетчик воды.

Если у вас действительно проживает столько людей, сколько зарегистрировано, установка счетчика воды позволит сэкономить до 30%.

Существуют ли случаи, когда установка счетчика не является экономически эффективной? Да, есть. Это происходит в том случае, если в доме проживает больше людей, чем зарегистрировано. По понятным причинам таким людям лучше платить за “среднее” потребление.


Целесообразность установки счетчиков воды

Юридический аспект самостоятельной установки

Категорических законодательных запретов на этот вид самообеспечения не существует. Главное – использовать здравый смысл и соблюдать нормы и правила монтажа.

Однако в большинстве случаев они устанавливаются уполномоченными монтажниками, которые также имеют разрешение на выполнение данного вида работ.


Лицензированные компании устанавливают измерительные устройства в строгом соответствии с требованиями и процедурами ввода измерительных устройств в эксплуатацию

Если вас вынуждают прибегнуть к услугам специализированной компании, вы должны знать, что это не законно. Вы также можете самостоятельно выполнить подключение к установленной системе водоснабжения.

При установке оборудования необходимо учитывать несколько моментов:

  1. Покупайте оборудование только у лицензированных компаний. К прибору должен прилагаться лист технических данных.
  2. Установка прибора предполагает перекрытие подачи воды в стояк, что трудно сделать самостоятельно.
  3. При установке и подключении прибора необходимо руководствоваться схемой подключения водомера и строго соблюдать технологию. В противном случае в случае прорыва трубы вам придется покрывать все убытки из своего кошелька.

Для того чтобы быть уверенным, что показания водомера, установленного самостоятельно, будут приняты при расчете платы за коммунальные услуги, необходимо опломбировать его и поставить на баланс местного отделения “Водоканала”.

Типы счетчиков

Приборы для учета потребления воды устанавливаются на трубах водоснабжения в домах и квартирах. Трубы должны быть подключены к центральной сети. При выборе конкретного устройства полезно руководствоваться несколькими индивидуальными факторами:

  • состояние связи;
  • Качество воды (может содержать инородные тела);
  • собственные финансовые возможности;
  • температура среды, транспортируемой по трубам.

Также желательно узнать, сколько стоит установка счетчика воды. Самостоятельная установка – сложная операция, которая не всегда под силу неподготовленному человеку.


Счетчики воды могут быть установлены на трубах разного диаметра

Первым критерием, по которому классифицируются водосчетчики, является источник энергии, используемый для их работы. В зависимости от этого показателя различают две группы счетчиков:

  • энергетическая независимость;
  • энергетическая независимость.

В первом случае работа устройства основана на естественных процессах, происходящих во время его эксплуатации. С другой стороны, энергозависимые счетчики воды требуют электричества.

Счетчики воды могут быть установлены на трубах разного диаметра. Например, наименьший диаметр в этом случае составляет всего 15 мм. Максимальный диаметр составляет 20 мм.

Энергонезависимые устройства делятся на несколько подгрупп. К ним относятся электромагнитные модели, ультразвуковые и вихревые устройства. Оборудование, для работы которого требуются только естественные процессы, называется тахиметром. Счетчики воды подразделяются на на классы в зависимости от того, сколько трубопроводов они обслуживают (одноканальные, двухканальные и т.д.).


В зависимости от источника энергии, используемого для питания счетчика, существуют две категории: энергозависимые и энергонезависимые.

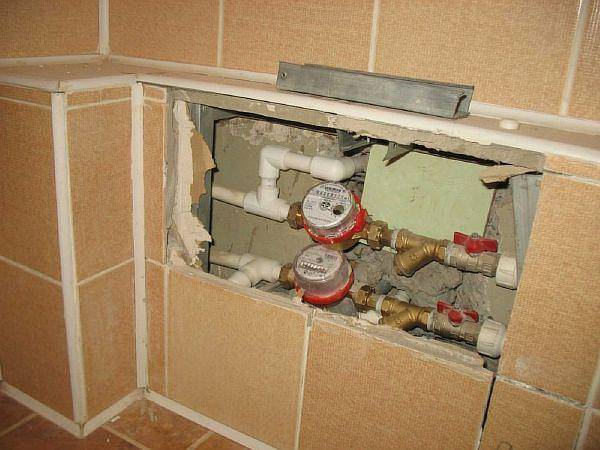

Схема установки счетчика воды в квартире

Установка счетчика может быть выполнена только в соответствии со всеми требованиями строительных норм и правил и в строгом соответствии с проектом. Эта работа должна выполняться только специализированными организациями. Для внутренних счетчиков воды ситуация несколько иная.

Правила их установки до сих пор не разработаны, и вряд ли это произойдет в обозримом будущем. Все, что необходимо сделать, – это строго следовать инструкциям по установке в руководстве, прилагаемом к устройству. Вот некоторые из правил, которые необходимо соблюдать:

установка водосчетчика-установка-в-квартале.jpg

  1. Водомеры в жилище должны быть установлены в легкодоступных местах с прямой визуальной доступностью.
  2. Необходимо соблюдать длину прямых участков труб до и за счетчиком.
  3. Большинство регуляторов плоской воды оснащены необходимыми патрубками, которые решают проблему, представленную в предыдущем разделе.

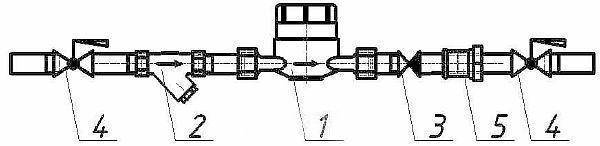

Вода должна поступать в него через фильтр (2). Счетчик (1) подключается к системе трубопроводов с помощью фитинга (3). В местах подключения устройства к системе трубопроводов устанавливаются шаровые запорные краны для обеспечения отключения внутренней разводки в случае ремонта или замены без перекрытия стояка.


Следует отметить, что предпочтительнее использовать два типа фильтров – грубой и тонкой очистки. Это обеспечит более длительный срок службы не только фильтров, но и всей системы.

Чтобы не прерывать подачу воды во время осмотра или ремонта счетчика, рекомендуется включить в электрическую схему байпас с шаровым краном. Несколько дешевле иметь на складе вставку необходимой длины, которую можно установить во время ремонта.


Как правильно выбрать счетчик воды?

При выборе расходомера следует учитывать диаметр внутренней распределительной трубы. Рекомендуемые размеры указаны в технической документации измерителя, и их следует учитывать в первую очередь.

И последнее, но не менее важное, это стоимость счетчика. Покупая самый дешевый вариант, который вам подходит, вы можете упустить что-то другое. Вы также должны принять во внимание:

  • Гарантийный срок и время работы;
  • Продолжительность времени между проверками;
  • Простота установки и сборки;
  • Дата выпуска счетчика воды, так как ресурс неумолимо уменьшается за время его нахождения на полке магазина.
  • Тип устройства – основные модификации мы подробно рассмотрим ниже, на данный момент можно кратко отметить, что они бывают как энергонезависимыми, так и работающими от сети

Срок службы счетчиков холодной воды обычно составляет около 6 лет, а горячей воды – 4 года.

Следует отметить, что регулярные проверки счетчиков (через 6 лет для холодной воды и 4 года для горячей) редко дают положительный результат. Как правило, счетчики воды признаются непригодными для дальнейшего использования.

Место установки водомера в корпусе

Принято считать, что точка соединения находится на входной трубе стояка. Сначала устанавливается запорная арматура, а затем остальное оборудование.


Обратите внимание, что за вентиль на стояке отвечает управляющая компания. Если вы обнаружите, что он неисправен, обратитесь к ним.

Кто оплачивает замену счетчика воды в квартире? Плата за замену или установку не взимается. Работа должна выполняться профессиональной службой или компанией за плату. Если есть возможность, вы можете выполнить эту работу самостоятельно, но жилищное товарищество обязано зарегистрировать счетчик в вашей квартире и обеспечить его опломбирование.

Правила замены счетчиков воды просты:

  • После установки счетчика воды вы должны обратиться в жилищный кооператив, чтобы новый счетчик воды был опломбирован и зарегистрирован;
  • Заявка должна сопровождаться электрической схемой в любой форме;
  • Также необходима ксерокопия метрического паспорта.

Попросите технического специалиста проверить правильность установки устройства и установить пломбы на счетчик и рычаг байпаса, если он установлен. Снятие пломб автоматически предотвращает использование данных счетчика, и счета выставляются на основе усредненных данных.

Подписание акта ввода счетчика в эксплуатацию влечет за собой обязанность ежемесячно передавать данные управляющему органу. В настоящее время существуют водомеры, которые подключены к сети управления и автоматически передают данные.

Также необходимо убедиться, что счетчик доступен управляющей компании для контроля.

Проверка счетчика обязательна не реже одного раза в шесть месяцев, но если вы не позволите сотруднику проверить счетчик заранее, то в соответствии с правилами с вас могут взимать плату.

Инструменты и материалы для установки или замены собственного счетчика воды

Перед установкой или заменой светильника следует определить требования к материалам и убедиться в наличии необходимых инструментов. Перед этим необходимо провести тщательный осмотр установленного водомера:

  1. Запорный вентиль между стояком и водомером. Если клапан не закрывается, замену придется отложить до тех пор, пока компания, отвечающая за водоснабжение, не устранит проблему. Запрос в центр управления можно сделать по телефону.
  2. Проверьте емкость фильтра грубой очистки воды. Для этого снимите крышку и выньте фильтрующий элемент. Его следует тщательно промыть и очистить, чтобы убедиться в целостности экрана.
  3. Обратный клапан используется в данном устройстве только в том случае, если в системе имеется накопительный бак.
  4. Сам счетчик воды. Его пригодность для дальнейшего использования определяется по результатам калибровки. Как правило, водомер считается непригодным для дальнейшего использования.
  5. Шаровой кран с внутренней резьбой. Его работоспособность проверяется путем закрытия и проверки герметичности на соседней консоли.

Решение о пригодности и дальнейшем использовании перечисленных деталей основывается на их способности правильно выполнять свои основные функции.

При замене водомера сначала необходимо демонтировать старую систему. Резьбовые соединения в водопроводных трубах имеют тенденцию со временем “заклинивать”. Если их разобрать, можно повредить детали в местах соединения.

Чтобы избежать этого, перед демонтажем обработайте резьбовые соединения жидкостью для ослабления (например, VD-40). После нанесения на резьбовые соединения оставьте на 10 минут и повторите процесс. Стоимость этого продукта невысока, если вам удастся сохранить хотя бы одну деталь, ее можно считать разумной.

Также необходимо приобрести средства для герметизации резьбы. Их использование является обязательным. Для этого используются следующие материалы:

  • Традиционным материалом является льняная марля.


  • лента ФУМ – представляет собой фторопластовый уплотнительный материал. Он поставляется в виде ленты на катушках. Она наматывается на нить в несколько слоев. Когда сопрягаемая деталь собрана, она ломается, заполняя все неровности на поверхности резьбы, тем самым препятствуя проникновению жидкости.


  • Тангит Юнилок – из того же фторопластового материала, но в форме шнура.


Помимо вышеперечисленных продуктов, для этих целей активно используется силиконовый герметик в виде геля, который рекомендуется иметь при замене счетчика воды.

Перед началом работы следует приобрести резиновые или силиконовые уплотнительные прокладки. Однако их всегда можно приобрести у хорошего арендодателя.

Для установки или замены счетчика воды в вашем доме вам не потребуется большой набор инструментов. Достаточно иметь несколько гаечных ключей.

Можно также использовать разводные гаечные ключи, но они менее удобны в использовании. Обратите внимание, что инструменты с накатными губками нежелательны, так как они вызывают серьезные повреждения поверхности детали.

Технология установки счетчиков воды

После приобретения всех необходимых компонентов ознакомьтесь с инструкциями к ним. В паспорте счетчика всегда указывается расстояние прямого участка перед прибором и до прибора. Процедура установки состоит из следующих шагов.

Шаг 1. Сначала расположите все детали в одну линию, чтобы потом не было путаницы: обратный клапан, счетчик воды, фильтр и запорный клапан. Каждая деталь имеет стрелку, обратите внимание на стрелки, которые должны указывать в одном направлении.


Все части системы

Шаг 2. Затем выполните “сухое” соединение, необходимое для правильного расчета оборотов. Накрутите фильтр на кран и посчитайте количество оборотов, обычно не более пяти. Обратите внимание, в каком из углов поддон находится внизу – например, в четвертом. Открутите все, возьмите герметик (можно использовать обычный льняной герметик) и оберните его вокруг пробки фильтра.

Помимо пакли, можно использовать полиамидную нить “Тангит Унилок”, которая дополнительно содержит силиконовую смазку, а также уплотнительные пасты “Мультипак” и “Унипак”.

Это делается следующим образом:

  • возьмите одну пеньковую нить, разгладьте ее и сделайте ровную нить толщиной не более 1 миллиметра;
  • оберните его вокруг нити так, чтобы все канавки были закрыты;
  • нанести сверху сантехническую пасту и закрутить запорный вентиль (главное – не переборщить, чтобы не порвать соединение).

Шаг 3. Часто водосчетчики поставляются с американской трубой и уплотнительными кольцами. Тройники A (специальные муфты с накидными гайками, используемые для соединения труб) подойдут, но вам придется купить новые кольца. Если счетчик установлен для горячей воды, лучше использовать паронитовые прокладки, а если для холодной воды – резиновые. Накрутите патрубок на фильтр, используя ту же тканевую прокладку, затем счетчик. Подключите другой патрубок к обратному клапану.


Подсоедините патрубок к обратному клапану

Прикрепите всю установку к водомеру. Вы добьетесь следующих результатов:

  • переключатель на запорном клапане “направлен” вверх;
  • Лицевая сторона счетчика также направлена вверх;
  • чашу фильтра – аналогичным образом;
  • рабочее колесо – вниз.

Шаг 4. Все компоненты соединены, теперь их нужно вставить в трубу, предварительно перекрыв воду.

Важно: Если ваш дом многоквартирный, вы не можете сделать это самостоятельно – вам необходимо вызвать представителя водопроводной компании.

Измерьте длину конструкции. Измерьте такое же расстояние на трубе от точки соединения. Отрежьте нужный участок с помощью тазика (вода может течь, но не под давлением).

Шаг 5. Прикрепите конструкцию к подающей трубе. Здесь могут возникнуть некоторые проблемы. Если труба металлическая, вам понадобится трубная резьба, но это еще не все. Самое главное – правильно измерить расстояние, потому что он не пластиковый и не гнется. Желательно заменить весь участок на полипропиленовые трубы, и тогда потребуются специальные фитинги для соединения пластика с металлом.


Счетчик подключен к электросети

Некоторые детали и нюансы

При покупке водомера убедитесь, что номер на сертификате совпадает с номером, выбитым на водомере. На счетчике также должен быть знак сертификации. На сертификате должна быть проставлена дата проверки. Чем “свежее” дата, тем лучше – тем больше вероятность того, что вам не придется проверять ее перед установкой. Еще одной необходимой деталью является учет продаж, который ведется в магазине с печатью. В случае неисправного счетчика вы получите акт, на основании которого сможете потребовать замены счетчика.


Сертификационные знаки ЕС и России

Также крайне желательно, чтобы дата заводской проверки была “более свежей” – Вам больше не придется носить с собой устройство для проверки.

Особенности установки

При установке счетчиков воды все резьбовые соединения должны быть плотно закрыты – давление в трубах серьезное. Для этого используйте льняную пленку или фум-ленту. Если используется намоточная лента, смажьте ее упаковочной пастой – с ней будет легче работать. Лента не нуждается в смазке, она эластична сама по себе.

Одно важное замечание: не прилагайте чрезмерных усилий при затягивании швов – могут появиться микротрещины, которые приведут к разгерметизации шва.

Если в ответвлении стояка имеются стальные трубы, вам понадобится сварочный аппарат или шлифовальная машина, чтобы отрезать ненужный кусок. Вам также потребуется нарезать резьбу на конце патрубка (если у вас его нет) – только так можно подключить запорный клапан. На обратной стороне ситуация такая же – требуется переходной фитинг или нарезание резьбы.

Направление потока

При сборке всех компонентов обратите внимание, что на корпусе каждого из них имеется стрелка. Только шаровой кран может его не иметь, поскольку не имеет значения, в каком направлении течет вода. Хотя при неправильной установке вам придется повернуть ручку в другом направлении, но это не смертельно. Для других устройств – счетчика, фильтра, обратного клапана и регулятора давления – направление потока имеет решающее значение. Поэтому при их установке необходимо следить за тем, чтобы поток воды следовал направлению стрелки. Это очень важно.

Если на корпусе указанной детали нет стрелки, то это, скорее всего, дешевая и, возможно, низкокачественная деталь. Если можете, лучше замените его на нормальный, если нет, найдите направление потока самостоятельно, изучив структуру, вы сможете понять, куда должен идти поток.


Учитывайте направление потока и предварительно нанесите разметку.

Как видите, установить счетчики воды своими руками реально, но есть довольно много особенностей. И еще одно: когда вы договариваетесь о встрече для отключения стояков, просите не два часа, а лучше четыре. И соберите все заранее, не наматывая, измерьте длину, проработайте, где и как все будет подходить, начертите, где вы будете резать, сваривать, надевать предохранительные скобы (если труба полипропиленовая) и т.д. В общем, подготовьтесь как можно лучше. В этом случае самостоятельная установка счетчиков воды пройдет с минимальными нервами.

Ввод в эксплуатацию

После установки расходомера проверьте трубопровод на наличие утечек. Если их нет, немедленно свяжитесь с водопроводной компанией и узнайте, когда придет инспектор, чтобы опломбировать счетчик. Пока счетчик не будет опломбирован, плата за воду будет взиматься по старому тарифу. Схема опломбирования счетчика воды очень проста.

У инспектора есть только три рабочих дня, чтобы опломбировать счетчик. Вам необходим сертификат проверки счетчика и технический сертификат на процедуру. Нет необходимости документально подтверждать, что установка была выполнена соответствующими специалистами. Поэтому нет причин для беспокойства, если вы выполнили работу самостоятельно.

Важно: Инспектор не имеет права требовать от потребителя, чтобы водомер был установлен профессионалами.

После опломбирования расходомера инспектор должен составить акт ввода в эксплуатацию с указанием первоначальных показаний. По окончании процедуры сотрудник водопроводной компании передаст договор на обслуживание. Договор должен быть тщательно изучен, так как бывают случаи мошенничества. В нем также может быть указано, что потребитель должен платить ежемесячную плату за обслуживание и что потребитель должен регулярно проверять счетчик за свой счет.

Проверка

Легализация счетчиков воды осуществляется метрологическими организациями в государственном и частном секторах. Периодические проверки необходимо проводить самостоятельно или поручить их профессионалу.

Плановые проверки проводятся через 6 лет после установки для холодной воды и через 4 года для горячей воды.

Внеплановые проверки проводятся только при подозрении на неправильную индикацию расхода воды или неисправность.

Каковы основные требования к дымоходу для газового котла? Давайте подробнее рассмотрим правила установки и строительные нормы.

Инспекции проводятся двумя способами:

  • путем демонтажа прибора и последующей передачи его в инспекционную компанию
  • Вызвав специалиста – на дому, т.е. не снимая прибор.

В первом случае для извлечения устройства необходимо специальное разрешение. Инспектор должен прийти, записать показания прибора и выдать вам соответствующие документы. Вы должны сами собрать метр и поднять его. Затем нужно установить его и снова оформить документы с вызовом инспектора.

Если устройство не пройдет тест, вам все равно придется заплатить за него и побеспокоиться о покупке и установке нового. Минимальная стоимость всего – 1250 рублей.

Во втором случае – поверка осуществляется сотрудником службы на месте с помощью переносной поверочной станции. Стоимость процедуры значительно ниже (500-600 рублей).

Недостатком является то, что качество проверяется с помощью устройства, которое использует точные весы для взвешивания воды, проходящей через водомер. Внутренние повреждения и износ деталей не могут быть обнаружены таким образом.

В некоторых районах проверка счетчиков воды была отменена и поэтому является незаконной. Рекомендуется обратиться в местную коммунальную или водопроводную компанию.

Как самостоятельно установить счетчик воды: схема установки и подключения типичного счетчика воды

Думаете об установке счетчика воды в условиях регулярно растущих тарифов? Имеет смысл определить расход воды и значительно сократить счета за горячую и холодную воду. Вы не хотите вызывать специалиста по установке счетчиков и намерены выполнить работу самостоятельно, но никогда раньше этого не делали?

Мы расскажем вам, как самостоятельно установить счетчики воды, с чего начать и какие правила нужно соблюдать при их установке. В этой статье предлагается схема правильного подключения счетчиков воды, пошаговый процесс установки с наглядными фото и видео советами от опытных мастеров.

Мы также осветили юридический аспект независимой установки – подробно рассказали, какие заявления и другие документы и в какие организации необходимо подавать.

Возможность установки

Установка счетчика воды – это первый шаг к рациональному использованию коммунальных ресурсов и правильному управлению семейным бюджетом. Ведь количество сэкономленных кубометров будет напрямую влиять на сумму, которую придется заплатить за квитанцию.

Повсеместная установка счетчиков также дисциплинирует работников водоканалов, не позволяя им списывать убытки жителей, возникающие в результате эксплуатации истощенных сетей.

По опыту тех, кто уже самостоятельно установил счетчики воды, подключение счетчика экономит им до 30 процентов от суммы счетов, при условии, что количество жильцов соответствует количеству зарегистрированных в доме жильцов.

Нормы водопотребления не соответствуют количеству фактически потребленной жидкости.

Возможно, вас заинтересует другая наша статья о том, как экономить воду с помощью счетчика.

Если количество проживающих в вашем доме не соответствует количеству зарегистрированных в нем людей, установка счетчика также может помочь значительно сократить ваши счета за воду.

Например, если в семье проживают два члена семьи, но зарегистрировано пять человек, плата будет рассчитываться на основе “среднего” ежемесячного потребления для каждого зарегистрированного члена семьи.

Счетчик воды - помощь в экономии семейного бюджета

Некоторые владельцы многоквартирных домов с централизованной системой водоснабжения неохотно устанавливают приборы учета специально для горячей воды.

Причина этого в том, что многим близка ситуация, когда рано утром или поздно вечером, включив кран горячей воды, приходится несколько минут ополаскиваться остывшей жидкостью в ожидании горячего потока.

В этом случае, если вы установите счетчик горячей воды, помимо времени ожидания горячей воды, вам придется платить больше за холодную воду, выходящую из крана по тарифу на горячую воду.

Поэтому, если вы регулярно сталкиваетесь с необходимостью длительного забора воды, подумайте, стоит ли ставить водомер. Возможно, достаточно установить счетчик на трубе холодной воды.

Когда не стоит устанавливать счетчик воды

Юридический аспект самостоятельной установки

В законе нет категорических запретов на проявление такой независимости. Самое главное – использовать здравый смысл при установке и соблюдать предписания и правила монтажа.

В большинстве случаев, однако, они объединяются специализированными организациями, уполномоченными на выполнение такого рода работ.

Установка счетчика воды лицензированным специалистом

Если вам навязывают услуги специализированных компаний, вы должны знать, что они незаконны. Вы также можете самостоятельно выполнить подключение к установленной системе водоснабжения.

При установке оборудования следует помнить о нескольких моментах:

  1. Покупайте устройство только у лицензированных компаний. К прибору должен прилагаться лист технических данных.
  2. Установка прибора требует перекрытия подачи воды в стояке, что может быть трудно сделать самостоятельно.
  3. При установке и подключении устройства руководствуйтесь схемой подключения водомера и строго соблюдайте технологию. В противном случае в случае прорыва трубы вам придется покрывать все убытки из своего кошелька.

Для того чтобы показания вашего водомера принимались в счетах за коммунальные услуги, вам необходимо опломбировать его и зарегистрировать в местном отделении “Водоканала”.

Регистрация и учет

Перед установкой водомера в ванной комнате необходимо связаться с местным водоканалом и получить технические требования к водомеру. Это делается отделом по утверждению счетчиков воды.

После получения разрешения вы можете приобрести счетчик. Рейтинг лучших счетчиков, пользующихся популярностью у пользователей, приведен в другой нашей статье.

Также может быть полезно узнать о существующих типах счетчиков воды, рассмотренных в нашей статье: Типы счетчиков воды: обзор различных типов + рекомендации для покупателей

Приобретая товар, убедитесь, что вы знаете две вещи

  1. Серийный номер на водомере должен совпадать с номером в техническом паспорте.
  2. На пломбе устройства должен быть проставлен штамп национального стандарта.
  3. Дата заводской проверки должна быть записана в техническом паспорте устройства.

В момент покупки продавец должен поставить печать магазина и дату продажи.

Соблюдение сроков заводского контроля

Для проверки прибора необходимо обратиться в одну из следующих организаций:

  • офис жилищного управления;
  • Компания по водоснабжению и канализации;
  • частная лицензированная компания.

Прибор должен быть представлен для проверки вместе с техническим паспортом. По окончании процедуры в паспорте будет проставлен штамп инспекционного учреждения и заполнены все соответствующие поля. В это же время будет назначена дата запечатывания.

Обратите внимание, что пломба КИП не должна быть повреждена, иначе она просто не будет принята органом водоснабжения. Если вы случайно повредили заводскую пломбу, орган власти все равно может принять прибор.

Однако, если пломба КИП отсутствует, данные счетчика недействительны.

Чертеж последовательности монтажа

На электрической схеме четко показан порядок сборки различных деталей.

В этом нет ничего сложного. Традиционно “гирлянда” выглядит так: сначала идет запорная арматура, затем складчатый фильтр, потом счетчик воды, а завершает “цепочку” обратный клапан.

Самостоятельная установка счетчика воды

Перед днем установки водомера письменно попросите компанию по обслуживанию здания вызвать сантехника для временного перекрытия подачи воды в стояк.

Шаг №1 – выбор места

При принятии решения о месте расположения устройства, прежде всего, необходимо оценить текущее состояние труб и определить, нет ли ответвлений от вертикальных труб.

Счетчики воды могут быть установлены как горизонтально, так и вертикально..

Установщик обязан обеспечить свободный доступ к счетчику для осмотра.

Счетчик должен быть установлен как можно ближе к месту входа электросети в ванную комнату. В частных домах это 20 см от места входа труб в ванную комнату.

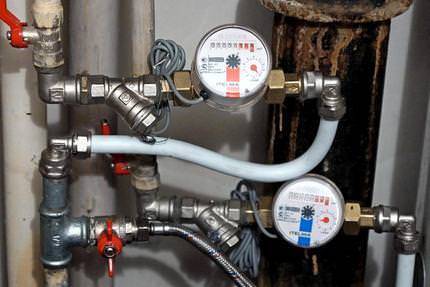

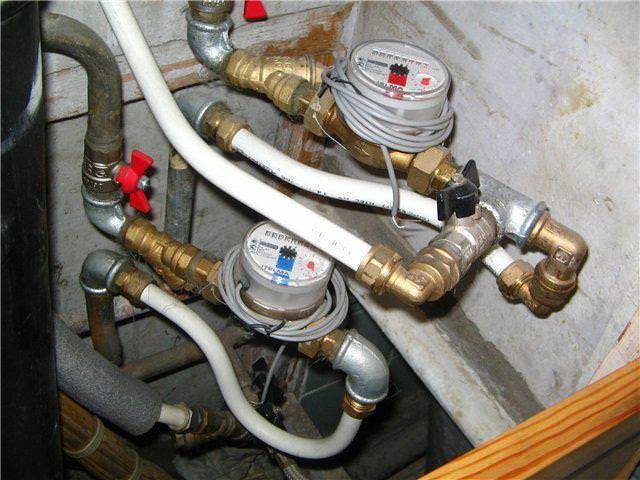

Варианты установки счетчиков воды

Чаще всего устройство размещают рядом с унитазом или под умывальником. Расстояние прямого участка, которое необходимо отложить перед установкой прибора, указано в паспорте измерителя.

Если запорная арматура старая, ее всегда следует заменять на более надежные шаровые краны в соответствии с требованиями установки.

Для трубопроводов ГВС и ХВС используются шаровые краны с различными обозначениями: DN25 для горячей воды и DN15 для холодной воды..

Как работает шаровой кран?

Для установки лучше использовать высококачественные клапаны от проверенных производителей, которые выдерживают рабочие температуры до 100°C и выше и высокое рабочее давление.

Шаг 2 – приобретение аксессуаров

Количество водомеров рассчитывается исходя из количества стояков в квартире.

Чтобы упростить задачу подключения счетчика в цепь, необходимо четко представлять себе назначение каждого узла в системе:

  1. Запорный клапан – “Фасад” системы внутренних трубопроводов в квартире. Для перекрытия полипропиленовых труб нарезают пластиковые вентили, для металлических и металлопластиковых моделей – латунные.
  2. Очистка фильтра – защищает оборудование от крупных частиц и поэтому требует периодической промывки. Он выпускается в двух вариантах: прямой и наклонный.
  3. Обратный клапан – защищает от обратного потока воды в устройстве в случае внезапного прекращения подачи воды.

Шаровой кран может находиться только в двух положениях: открыто/закрыто.

Правильное позиционирование шарикового механизма

Наличие обратного клапана сразу после водомера является обязательным при подключении водомера.

Размещение этого устройства непосредственно за счетчиком исключает возможность движения воздуха против течения воды, чем часто пользуются некоторые беспринципные “умельцы” при откручивании устройства.

Инспекторы Управления водоснабжения всегда проверяют наличие этого клапана и никогда не допустят запуска счетчика без него.

Инструменты, необходимые для выполнения работы:

  • Шлифовальная машина (угловая шлифовальная машина);
  • Паяльник;
  • Пилочка для ногтей или пилка по металлу;
  • Торцевой и полумесячный гаечный ключ;
  • Лента ФУМ или прокладка;
  • Углы и деформационные швы;
  • Соединения (для перехода на другой размер).

Вам понадобятся колена и отводы для подключения устройства к водопроводной трубе. При необходимости их можно заменить гибкими шлангами из резины или каучука с алюминиевой или нейлоновой внешней оплеткой.

Расходомер должен поставляться с фитингами “американского типа” и уплотнительными кольцами.

Установка счетчика воды своими руками: инструкция и каких ошибок следует избегать

Если вы планируете установить счетчик для горячей воды, необходимо дополнительно приобрести паранитовые прокладки, а если счетчик для холодной воды – резиновые прокладки. Герметичность соединений между “американой” и обратным клапаном обеспечивается прокладками и лентой ФУМ.

Шаг 3 – установка и подключение счетчика воды

Самый простой способ установки водомера – врезаться в пластиковую трубу из пластика или полипропилена. Полимер легко режется специальными ножницами, верхняя часть которых оснащена острым ножом, а нижняя – держателем для труб.

Соединение или пайка частей пластиковых труб производится с помощью паяльника, который довольно прост в использовании.

Когда речь идет о водопроводе из металлических труб, самостоятельно врезаться в водомер без специальных инструментов довольно проблематично.

Поэтому в большинстве случаев установка приборов учета на металлических трубах сочетается с полной или частичной заменой внутренней системы трубопроводов в квартире.

Чертеж установки сантехнических приборов

Для облегчения монтажа элементы “гирлянды” следует разложить на ровной поверхности в том порядке, в котором они соединяются.

Для расчета количества витков соединение должно быть выполнено “всухую”. Для этого необходимо повернуть фильтр на кране, считая количество параллельных катушек. Традиционно их не более пяти.

При выполнении “сухого” соединения обратите внимание на то, какой змеевик имеет поддон в нижней части. Затем открутите соединение и намотайте герметик на резьбовые канавки фильтра запорного клапана.

Обмотка резьбовых канавок

При затягивании запорного вентиля самое главное – не перетянуть его, иначе соединение может просто сломаться.

Собранная конструкция будет выглядеть следующим образом: переключатель запорного клапана, чаша фильтра и измерительный диск “смотрят вверх”, а рабочее колесо “смотрит вниз”..

Измерив длину получившейся “гирлянды”, отмерьте такое же расстояние в месте крепления.

Перекрытие стояка в жилом доме должно быть заранее согласовано с водопроводной компанией.

Порядок установки:

  1. Трубу, которая ранее была отсоединена от водопроводного стояка, необходимо отрезать. При отрезании участка необходимо использовать тазик, так как велика вероятность того, что часть оставшейся в трубе воды будет капать.
  2. К трубе подсоединяется вентиль или шаровой запорный клапан с установленным сетчатым фильтром.
  3. Собранный водомерный узел соединяют с запорным вентилем с фильтром, не забыв надеть резиновую или паронитовую прокладку соответствующего диаметра.
  4. Стрелка на приборе направлена в сторону отсечного клапана, врезанного в трубу. На остром конце стрелки “американа” прикручена к фильтру, а обратный клапан прикручен к заднему концу стрелки.
  5. После подключения счетчика к крану измерьте точное положение резьбы счетчика.
  6. Отрежьте лишнюю трубу. На конце трубы делается резьба и устанавливается фитинг.
  7. Открутите обратный клапан от собранного водомера и установите его на подготовленную резьбу счетчика.
  8. После завершения сборки соединение между “американской трубой” и корпусом расходомера восстанавливается.

При сборке расходомера внимательно следите за направлением стрелок на каждом компоненте. Стрелки служат в качестве ориентира, указывая направление, в котором вода должна проходить через счетчик.

Индикаторные стрелки на компонентах

Если при установке перепутать направление стрелок на корпусе водомера, обратном клапане и фильтре, то водоканал не разрешит опломбировать водомер во время проверки.

В конце концов, только система, в которой каждый компонент устройства установлен правильно, может быть введена в эксплуатацию.

Шаг №4 – проверка правильности работы системы

Для проверки правильности установки собранная конструкция подключается к водопроводу. Для этого медленно откройте шаровой кран, отсекающий общий стояк от системы водоснабжения квартиры.

После ввода системы в эксплуатацию все резьбовые соединения проверяются на герметичность.

Затягивание негерметичных соединений

Если все в порядке, вам остается только написать заявление и ждать визита инспектора по сантехнике. Инспектор проверит правильность подключения счетчика, проведет пробную поездку и убедится, что прибор работает.

Затем он опломбирует счетчик пломбой и составит акт ввода в эксплуатацию.

Оплата за показания счетчика рассчитывается с месяца, следующего за датой ввода в эксплуатацию подключенного счетчика. Для этого арендодателю достаточно своевременно передать документ обслуживающей компании.

Информация о том, как снимать показания счетчиков и как правильно их передавать, подробно описана в другой нашей статье.

Возможно, вас также заинтересует информация о том, когда легализовать ваши метры и как это сделать, о чем рассказывается в другой нашей статье.

Выводы и полезные видеоматериалы по данной теме

Видеоинструкции по установке счетчика:

Видеоверсия установки счетчика воды в многоквартирном доме:

Самостоятельная установка счетчика не является сложной процедурой. Его главная проблема заключается в бюрократии, связанной с подачей заявки, получением и утверждением разрешений..

Но в будущем вам достаточно будет сдавать счетчик на проверку каждые четыре года и пользоваться благами цивилизации, не переплачивая значительную сумму.

Вы когда-нибудь устанавливали счетчик воды? Какие трудности вам пришлось преодолеть, чтобы сделать это?

Возможно, у вас возникли проблемы с регистрацией устройства в водоканале? Ваш опыт будет интересен многим пользователям, которые только рассматривают возможность приобретения счетчиков. Оставляйте свои комментарии в поле под этой статьей.

Установка счетчика воды своими руками

 Установка счетчика воды своими руками

Несмотря на то, что стоимость жилищно-коммунальных услуг может отличаться в разных регионах страны, тот факт, что цены постоянно растут, не вызывает сомнений. Несколько лет назад люди были готовы платить “среднюю” цену, но теперь они не удовлетворены и хотят платить только за ту воду, которую они потребляют. Для этого на подводных трубах устанавливаются счетчики воды. Счетчик должен быть опломбирован сотрудником управляющей компании, иначе счетчик будет недействителен.

Возможно, вас также заинтересует информация о том, как заменить счетчик горячей воды.

Дополнительным стимулом для покупки счетчиков воды является то, что правительство намерено вскоре оснастить ими каждого водопользователя (разумеется, за счет покупателя). Одним словом, рано или поздно вам придется установить счетчик воды. Ранее мы уже рассказывали о том, как выбрать счетчик воды, а сегодня мы сосредоточимся на его установке.

Возможность установки счетчика

Если вы не уверены, сэкономит ли счетчик воды ваши деньги или потратит их впустую, рассмотрите плюсы и минусы его установки.

Например, если в квартире проживают два человека, а зарегистрировано пять человек, то плата будет взиматься исходя из “среднего” потребления в месяц на каждого зарегистрированного человека. Это не по карману, потому что если вы используете, скажем, шесть кубометров, вам придется платить за все двадцать. Счетчик воды может реально помочь уменьшить ваши счета за воду.

Если в доме проживает столько людей, сколько зарегистрировано, установка счетчика воды позволит сэкономить до 30%.

Существуют ли случаи, когда установка счетчика не является экономически эффективной? Да, есть. Это происходит в том случае, если в доме проживает больше людей, чем зарегистрировано. По понятным причинам этим людям лучше платить за “среднее” потребление.

Скорость установки счетчиков воды

Почему лучше установить счетчик воды?

Юридическая сторона вопроса

Прямых законодательных запретов на самостоятельную установку счетчиков воды не существует, так что если у вас есть желание и возможность, то почему бы и нет? Правда, здесь есть несколько важных нюансов:

  • Такие счетчики следует приобретать только у лицензированных компаний, вместе с прибором необходимо получить технический паспорт;
  • Установка счетчика воды требует временного отключения подачи воды во весь стояк, что вы вряд ли сможете сделать самостоятельно;
  • Если вы установите счетчик, то на вашей совести будет каждая поломка, каждый прорыв трубы, а значит, вам придется оплачивать все потери из своего кармана.

Для установки счетчика воды необходимо временно перекрыть подачу воды.

Для установки счетчика необходимо временно перекрыть подачу воды.

Примите во внимание все вышеперечисленные моменты, прежде чем приступать к установке.

Как самостоятельно установить счетчик воды

Установка счетчика начинается с обращения в местную водопроводную компанию, где будут даны технические требования к счетчику. Следующий шаг – приобретение сертифицированного счетчика с напечатанной пломбой.

Важно: После приобретения счетчика его необходимо проверить, обратившись в частную лицензированную компанию, водопроводную компанию или жилищную ассоциацию.

Проверка измерительного прибора

Поручите проверку вашего счетчика водомерной службе местной водопроводной компании или аналогичному подразделению Совета по водоснабжению и канализации. Вы также можете поручить проверку частной лицензированной компании. Счетчик должен быть сдан вместе с сертификатом счетчика, который будет заверен печатью органа власти после проверки и заполнения всех необходимых полей. Также будет назначена дата опломбирования счетчика.

Важно: Уплотнение прибора не должно быть повреждено. Такой счетчик не будет принят компанией водоснабжения. Если заводская пломба повреждена, счетчик может быть принят KIP, но если пломба KIP отсутствует, данные счетчика будут недействительны.

Выбор места установки счетчика воды

Счетчик должен быть установлен как можно ближе к месту ввода электросети в помещение. Здесь нет конкретных цифр, так как точки входа могут отличаться от здания к зданию, причем значительно. Проверку будет проводить инспектор, но вы можете сделать это заранее. Лучшее место для жизни в городе – рядом с туалетом. Иногда трубы проходят вдоль пола через туалет, в этом случае скрыть установку не удастся, и счетчик придется устанавливать в ванной комнате.

 Место для установки счетчика воды

Место для счетчика

Частные дома – это совсем другое дело, там требования к проверке гораздо более строгие. Счетчик воды должен быть установлен не далее 20 см от выхода трубы. Если во дворе есть колодец, он должен быть капитальным и закрыт надежной крышкой (она также будет опечатана). Снять пломбу может только инспектор, за исключением случаев пожара или чрезвычайной ситуации в самой водопроводной компании.

Какие аксессуары необходимы для установки

 Схема установки счетчика

Схема установки счетчика

Если вы установите счетчик в соответствии со схемой, трудностей не возникнет. Но чтобы понять его, вы должны четко представлять себе назначение каждого компонента.

  1. Запорный клапан – это тип усовершенствованной трубопроводной системы. Часто используются шаровые запорные краны из латуни. Если сеть выполнена из пропиленовых труб, можно установить пластиковый вентиль. Клапан должен быть хорошего качества, потому что если он выйдет из строя, то вас ожидает настоящий потоп. Если он относительно новый, его следует осмотреть на предмет повреждений и микротрещин, но если он остался еще с советских времен, рисковать не стоит – просто замените его на новый.

Запорный клапан

Важно: Полуоткрытое положение шарового крана – это верный путь к быстрому повреждению. Он может работать только в открытой и закрытой позициях. Если требуется частичное перекрытие воды, установите клапан.

  1. Очистка фильтраоснащен ситом для крупных частиц. Он может быть двух типов – прямой и наклонный (требует периодической очистки).

 Фильтр

 Счетчик воды

Счетчик воды

Цены на счетчики воды

Технология установки счетчиков воды

После приобретения всех необходимых компонентов ознакомьтесь с инструкциями к ним. В техническом паспорте счетчика необходимо указать расстояние прямого участка до счетчика и до него. Процедура установки состоит из следующих шагов.

Шаг 1. Сначала выстройте в ряд все детали, чтобы потом не было путаницы: обратный клапан, счетчик воды, фильтр и запорный клапан. Каждая деталь имеет стрелку, обратите внимание на стрелки, которые должны указывать в одном направлении.

Все части системы

Все части системы

Шаг 2. Затем выполните “сухое” соединение, необходимое для правильного расчета оборотов. Накрутите фильтр на кран и посчитайте количество оборотов, обычно не более пяти. Обратите внимание, на каком из поворотов поддон находится внизу – например, на четвертом. Открутите все, возьмите герметик (можно использовать обычную льняную прокладку) и оберните его вокруг фильтра запорного клапана.

В качестве герметика, помимо пакли, используется полиамидная нить “Тангит Унилок”, которая дополнительно содержит силиконовую смазку и уплотнительные пасты “Мультипак” и “Унипак”.

Это должно быть сделано следующим образом:

  • Возьмите одну прядь дуба, разгладьте ее и сделайте ровный шнур толщиной не более 1 миллиметра;
  • оберните вокруг нити так, чтобы все канавки были закрыты;
  • Нанесите сверху санитарную пасту и прикрутите запорный вентиль (главное – не переборщить, чтобы не порвать соединение).

Шаг 3. Часто водосчетчики поставляются с трубой Amerikan и уплотнительными кольцами. Американки (специальные фитинги с гайками, соединяющие трубы) подойдут, но кольца нужно покупать новые. Если счетчик устанавливается для горячей воды, лучше использовать паронитовые прокладки, а если для холодной воды – резиновые. Прикрутите патрубок к фильтру с помощью той же тканевой прокладки, а затем к счетчику. Подключите другой патрубок к обратному клапану.

Подключение форсунки с обратным клапаном

Подсоедините патрубок к обратному клапану.

Присоедините всю систему к водомерному счетчику. Вы добьетесь следующих результатов:

  • переключатель на запорном клапане “направлен” вверх;
  • циферблат измерительного прибора также направлен вверх;
  • чаша фильтра такая же;
  • крыльчатку вниз.

Шаг 4. Все компоненты подключены, теперь их нужно подсоединить к трубопроводу, предварительно перекрыв воду.

Важно! Если дом жилой, вы не можете сделать это самостоятельно – вам нужно вызвать представителя водопроводной компании.

Измерьте длину конструкции. Измерьте такое же расстояние на трубе от точки соединения. Перекройте нужный участок с помощью тазика (вода может течь, но не под давлением).

Шаг 5. Прикрепите конструкцию к подающей трубе. Здесь могут возникнуть некоторые проблемы. Если труба металлическая, придется нарезать резьбу, но это еще не все. Самое главное – правильно отмерить расстояние, так как он не пластиковый и не гнется. Желательно заменить весь участок на полипропиленовые трубы, и тогда потребуются специальные фитинги для соединения пластика с металлом.

Счетчик подключен к основной трубе

Счетчик подключен к электросети

Проверка системы

После завершения установки убедитесь, что система готова к работе. Для этого отключите воду и медленно открутите шаровой кран. Проверьте, нет ли утечек. Если система в порядке, счетчик измеряет правильно, проблем нет, то возникает вопрос, кто пломбирует счетчики на воду, смело звоните представителю компании по водоснабжению. Он все проверит, сделает необходимые пометки в техническом паспорте и запечатает его. В некоторых случаях на фильтр также может быть установлена пломба, но это только для безопасности – в этом нет особой необходимости. О том, как установить теплосчетчики для отопления, читайте в нашей статье.

В результате вы получите технический сертификат и документ, подтверждающий опломбирование и ввод устройства в эксплуатацию. С этого момента вы будете платить за водоснабжение в соответствии с показаниями вашего счетчика.

Счетчик подключен к электросети

Вы подключаете счетчик к электросети

В качестве заключения

Как мы видим, самостоятельная установка счетчика воды не требует много времени и усилий. Основная проблема – это бюрократические недоумения, получение и согласование различных документов, подача заявлений и так далее. Не забывайте периодически проверять счетчик воды, так как он может считать неправильно, и тогда счетчик будет отремонтирован. Если счетчик предназначен для горячей воды, его следует проверять каждые шесть лет, а если для холодной воды – каждые четыре года.

«Июль в Швейцарии» — издательский дом
«Июль в Швейцарии» — издательский дом
