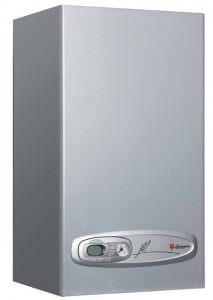

Установка настенного газового котла: правила и документы

Установка настенного газового котла требует строгого соблюдения технических норм и юридических процедур. Вы не можете просто купить прибор и подключить его к трубе самостоятельно, так как это влечет риски взрыва или отравления угарным газом. Монтаж должен выполнять специализированная организация с лицензией, а все работы — основываться на утвержденном проекте.

Юридическая подготовка и документация

Перед началом физических работ необходимо легализовать установку оборудования. Самовольное подключение к газовой магистрали запрещено законом. Процесс начинается с разработки проекта отопительной системы. В этом документе рассчитывается необходимая мощность, количество потребителей тепла, а также учитываются теплопотери через стены и окна.

Для получения разрешения в местной газовой службе потребуются следующие документы от производителя оборудования:

технический паспорт котла;
инструкция по эксплуатации;
санитарный сертификат;
сертификат технического соответствия;
экспертное заключение на прибор.

После подготовки проекта и получения технических условий (ТУ) монтаж осуществляет сертифицированная компания. Когда оборудование смонтировано, инженер районной газовой организации обязан проверить правильность подключения в топочной и кухне. Только после его проверки и выдачи заключения можно открывать вентиль подачи газа.

Требования к помещению для установки

Место размещения котла определяет безопасность всего дома. Если вы устанавливаете настенную модель, ее часто размещают на кухне или в прихожей, но существуют жесткие ограничения. Категорически запрещено монтировать газовое оборудование в санузлах, ванных комнатах или спальнях.

Для помещения (котельной или топочной) действуют следующие нормативы:

Объем должен составлять не менее 15 м³, при этом высота потолков должна быть выше 2,5 м. Если используется котел с закрытой камерой сгорания, объем можно не нормировать, но наличие окна и вентиляции всё равно обязательно.
Ширина входной двери в помещение должна быть минимум 80 см. Арки вместо дверей использовать нельзя.
Окно должно обеспечивать естественное освещение. Площадь остекления должна составлять не менее 0,3 м² на каждые 10 м² площади помещения.

Вентиляция в котельной работает в двух направлениях. Приточно-вытяжная система должна обеспечивать трехкратный воздухообмен. Если у котла открытая камера сгорания, площадь отверстия для притока воздуха рассчитывается как 8 см² на каждый 1 кВт мощности агрегата. Для обеспечения нормального горения газа (например, при мощности 23,3 кВт) требуется около 30 м³/час свежего воздуха. Чтобы воздух поступал из других комнат, в дверях делают решетку или оставляют зазор между полом и дверью.

Технический монтаж и обвязка системы

Процесс установки делится на несколько инженерных этапов. Сначала определяется место на стене. При монтаже настенного котла стену под прибором необходимо закрыть негорючим материалом, который должен выступать минимум на 20 см с каждой стороны от корпуса. Уровень установки рассчитывается по высоте горелки: она должна находиться в пределах 0,9–1,2 м от пола. При монтаже важно соблюдать идеальную горизонтальность корпуса.

Подключение коммуникаций

Система обвязки включает в себя не только трубы отопления, но и вспомогательные узлы. В зависимости от сложности системы могут потребоваться:

распределительный коллектор;
гидравлическая стрелка (гидрострелка);
циркуляционный насос;
расширительный бак;
группа безопасности.

Для удаления продуктов сгорания используют два типа дымоходов. Коаксиальный дымоход удобен тем, что в него уже встроена система отвода газов и забора воздуха, он не требует сложного монтажа классической трубы. Традиционный дымоход требует установки выше конька крыши минимум на 0,5 м. Сечение дымохода должно соответствовать мощности: для котла 30 кВт диаметр составит 130 мм, а для модели мощностью 40 кВт — 170 мм.

Электрика и безопасность

Электропитание котла крайне чувствительно к перепадам напряжения. В системе обязательно должен стоять автомат с настроенной токовой и тепловой защитой. Розетку располагают рядом с прибором, но не под ним. Для защиты дорогостоящей электроники необходимо использовать стабилизатор напряжения и источник бесперебойного питания (ИБП). В помещении также рекомендуется установить газоанализатор и электрический клапан, который автоматически перекроет газ при утечке.

Стоимость работ по монтажу

Цены на услуги зависят от типа оборудования и сложности обвязки. Приведенные ниже значения являются ориентировочными для рынка Санкт-Петербурга и области:

Вид работы	Примерная стоимость, руб.
Монтаж настенного газового котла до 40 кВт	от 21 070 до 25 000
Монтаж группы безопасности	от 1 650 до 3 000
Установка циркуляционного насоса	от 1 650 до 3 000
Монтаж коаксиального дымохода	от 1 950 до 6 000
Монтаж традиционного дымохода (без строит. работ)	от 16 000 до 20 000

После завершения всех монтажных операций обязательны пусконаладочные работы. Это финальный этап, включающий запуск системы и ее настройку. Перед эксплуатацией систему отопления необходимо опрессовать давлением не менее 1,8 атм (по манометру котла), обезвоздушить и проверить все соединения на герметичность с помощью мыльной воды.

Для долгой службы оборудования нельзя добавлять антифриз в воду, так как это разрушает уплотнительные прокладки. Регулярно проверяйте состояние горелки от нагара и следите за чистотой фильтров.
