Установка обратного клапана для вентиляции

imgВентиляция

Если вы живете в квартире на высоком этаже, вы можете ощущать запахи, поступающие от соседей через вентиляционную шахту. Если они пожарили рыбу или забыли снять с огня сковороду с яичницей, ваши соседи быстро узнают об этом. Чтобы предотвратить выход воздуха из шахты, важно обеспечить движение воздуха только в одном направлении. Для этого используется обратный клапан.

Содержание

Для чего используется обратный клапан в вентиляции?

Вентиляционный обратный клапан

Функция обратного клапана в вентиляции

Вентиляционная система состоит из приточных и вытяжных отверстий. Первое входное отверстие всасывает свежий воздух снаружи, а второе выходное отверстие используется для удаления загрязненного воздуха. Розетки устанавливаются на кухнях и в других местах, где загрязненный воздух должен выводиться наружу.

Нормальная вентиляция означает, что поток воздуха Нормальная работа вентиляции требует, чтобы воздух проходил через отводы из помещения наружу. Если произойдет обратный ток, система вентиляции не будет функционировать должным образом. Чтобы избежать этого, следует использовать обратный клапан.

Обратная тяга из вентиляционного отверстия может вызвать подобные проблемы:

  1. В многоэтажных домах таким образом поступают запахи от соседей.
  2. Запахи из кухни, водяные поры вместо того, чтобы выходить наружу, скапливаются на кухне.
  3. В отдельно стоящем доме холодный воздух, поступающий снаружи в холодное время года, может значительно понизить температуру, затрудняя работу системы отопления. Система отопления.
  4. В результате обратной тяги дым может поступать обратно в помещение, а не выходить наружу.

Обратный клапан может использоваться для входных или выходных отверстий. Важно, чтобы движение шло только в правильном направлении. В большинстве случаев установка обратного клапана решает проблему.

Принцип работы

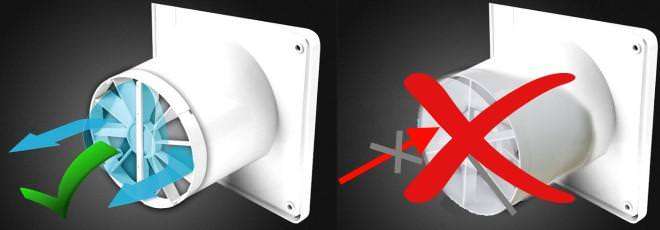

При вентиляции воздух может течь в одном или другом направлении. Чтобы воздух мог двигаться только в одном направлении, второе закрывается специальной заслонкой. Принцип действия основан на том, что воздух, двигаясь назад, закрывает заслонку, которая препятствует его дальнейшему движению.

как работает обратный клапан в вентиляции

принцип работы клапана

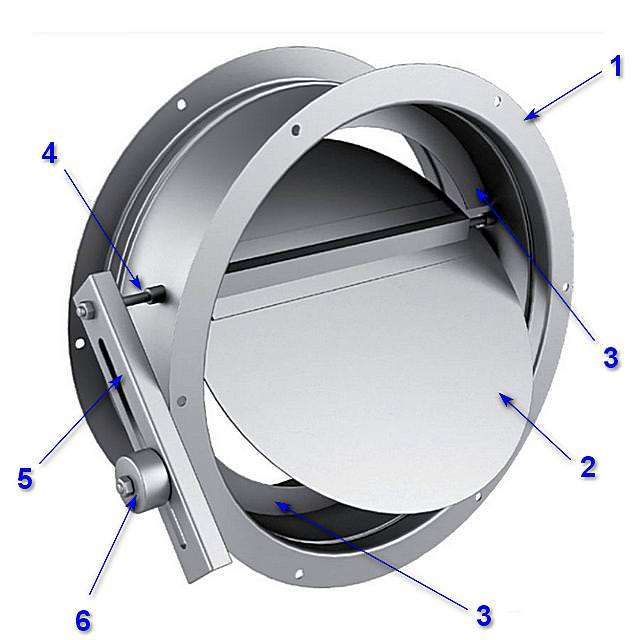

С точки зрения конструкции, заслонка может быть выполнена в виде вращающейся лопасти или весло. При нормальном направлении движения препятствие прижимается к краю, а при обратном направлении движется перпендикулярно, закрывая отверстие.

Во время использования клапан испытывает сильное аэродинамическое сопротивление. Его конструкция должна обеспечивать надежность и стабильность.

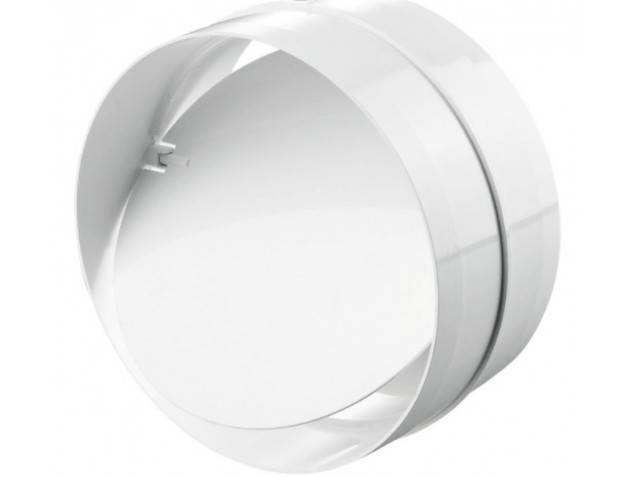

Устройство представляет собой небольшой отрезок трубы. Он может иметь круглое или прямоугольное отверстие. Его форма и размеры должны соответствовать вентиляции, для которой он предназначен.

Внутри него находится тонкий стержень, на котором свободно вращается заслонка. Конструкция разработана таким образом, что при желаемом направлении движения она подходит к краю и не блокирует поток воздуха.

При обратном направлении воздух поворачивает заслонку и закрывает отверстие. Таким образом, движение происходит только в правильном направлении.

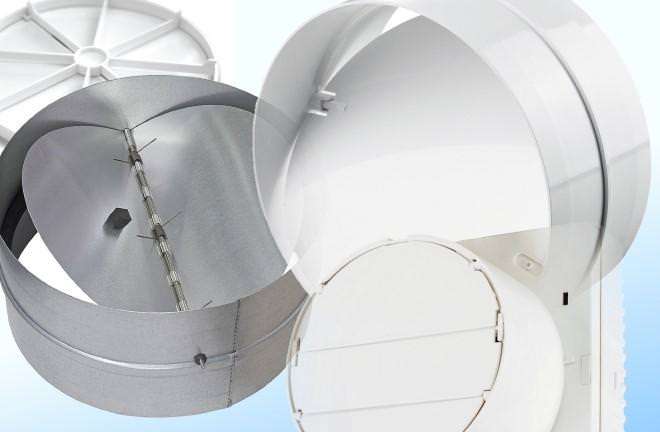

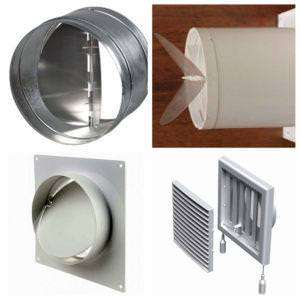

Типы механических демпферов

Существует несколько вариантов таких конструкций. Есть такие, которые предназначены для использования как с вентиляционными решетками, так и с вентиляторами. В механизме закрывания может использоваться не только задвижка, но и заслонка или жалюзи.

типы обратных клапанов

другие типы обратных клапанов

Одностворчатый обратный клапан, приводимый в действие силой тяжести

В этом случае используется участок трубы. Внутри него пластина прикреплена к стержню, который может вращаться. Устройство должно быть установлено таким образом, чтобы под действием гравитационный усилие, заслонка закрывает отверстие. Когда воздух движется в нужном направлении, заслонка открывается, обеспечивая нормальную работу вентиляции.

Открывать и закрывать отверстие можно двумя способами: перемещением положения стержня к краю отверстия или с помощью груза.

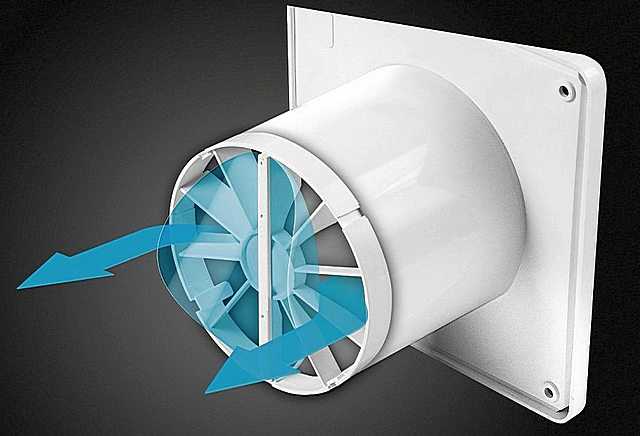

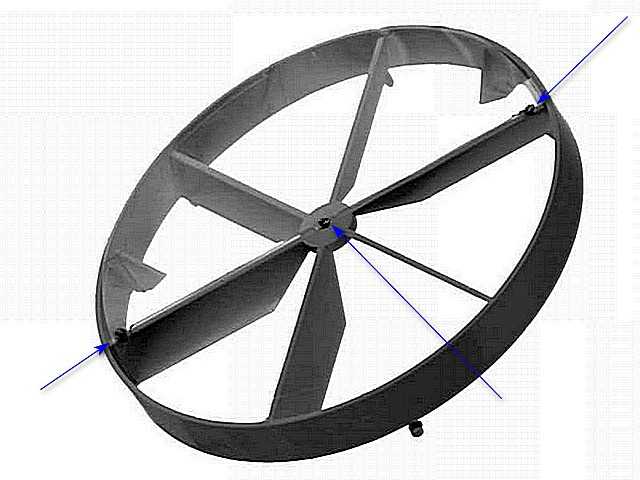

Поворотный клапан с пружинами

Поворотные затворы имеют форму двух полукругов, изготовленных из металла или пластик. Они крепятся к стержню, проходящему по центру трубы. Если ветер дует в нужном направлении, они будут сложены, если нет, их расправят и закроют отверстие.

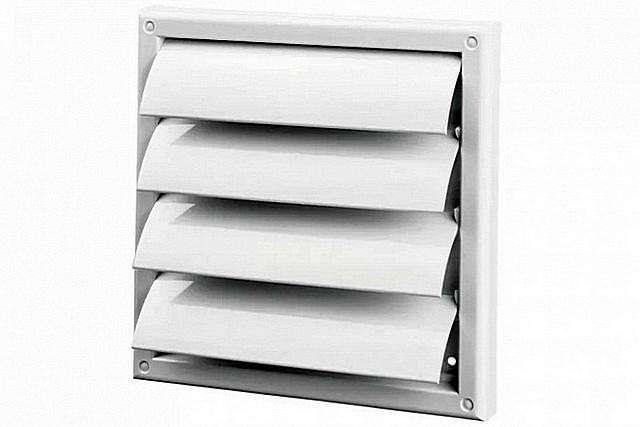

Жалюзи на вентиляционной решетке

Такие обратный клапан на воздуховоде Этот тип обратного клапана похож на жалюзи. В нем используются узкие полоски, которые под действием силы тяжести тянутся вниз и закрывают отверстие. Для каждой полосы имеется отдельное прямоугольное отверстие.

При нормальном движении воздуха они поднимаются и пропускают воздух. С противоположной стороны они опускаются и закрывают отверстие.

Гибкая мембрана

Использование мембраны из гибкого материала позволяет открывать и закрывать отверстие без необходимости его скручивания. Когда воздух течет в нужном направлении, лопасти отклоняются, чтобы пропустить поток, в противоположном направлении лопасти закрывают отверстие.

Как установить обратный клапан для вентиляции?

Способ использования обратного клапана зависит от того, какой тип вентиляционной системы планируется использовать. Если речь идет о сложной схеме, включающей несколько помещений, используется главный канал, к которому подключаются вентиляционные трубы из каждого помещения.

как установить обратный клапан для вентиляции

Установка обратного клапана для вентиляции

В некоторых случаях вентиляция с обратным клапаном может потребоваться только для одной или двух вакансий. В этом случае они устанавливаются отдельно для каждого из них.

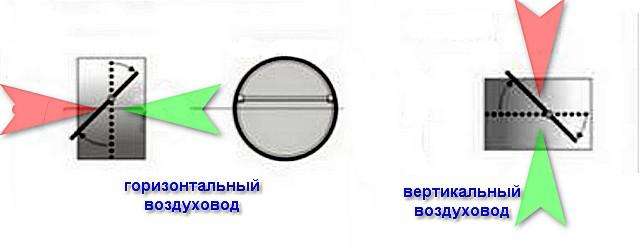

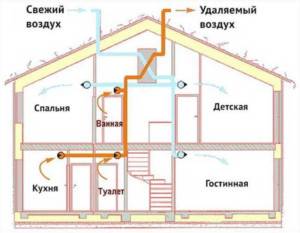

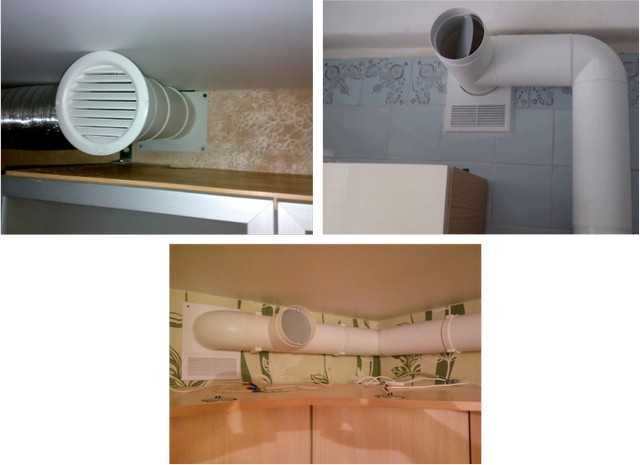

Положение клапана в системе вентиляции

Обратный клапан часто используется в сочетании с вентиляторами. Когда устройство работает, он остается открытым. Когда он выключен, он закрывается, чтобы предотвратить обратный поток воздуха.

Если рассматривать классическую схему, когда вытяжка выходит в трубу, выходящую из ванной комнаты, то эти клапаны устанавливаются в следующих местах:

  1. На выходе из ванной, чтобы предотвратить попадание воздуха.
  2. На участке вытяжной трубы, который соединен с общей трубой. Он устанавливается таким образом, чтобы воздух не поступал обратно в кухню.
  3. Если отверстие должно выводиться наружу, необходимо установить еще один обратный клапан.

В более сложных конструкциях обратный клапан устанавливается в каждом отверстии перед тем, как оно попадает в общий воздуховод. Кроме того, такое устройство монтируется на внешней стороне стены.

Указания по установке и обслуживанию

Если при установке обратный клапан Вентиляционное отверстие наружу должно быть изолировано. Если этого не сделать, он будет охлаждаться по мере выхода теплого воздуха наружу. Это приводит к образованию конденсата.

Монтажное отверстие может быть сделано в середине вентиляционной трубы. Если его расположить вертикально, такое расположение позволит создать декоративный короб и скрыть трубу, оставив доступ к вентиляционному отверстию.

Санитарные нормы не разрешают совмещать кухонную вытяжку с вытяжкой, установленной в ванной комнате или туалете.

Для стандартных вентиляционных отверстий имеются готовые решения. Эффективным решением является их приобретение и установка.

Если требуется принудительная вентиляция, то выгодно использовать Тройник. В этом случае один проем должен быть оборудован принудительной вентиляцией, а другой — естественной. В этом случае они могут работать попеременно.

Установка устройства на вытяжку

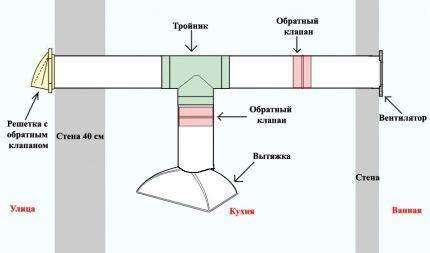

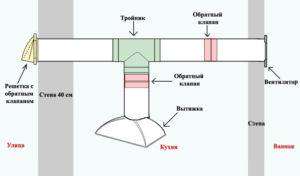

схема установки обратного клапана для вентиляции

Установка обратного клапана на вытяжку

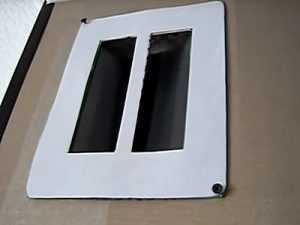

В некоторых случаях это возможно. Например, можно сделать вытяжной клапан для вентиляционной шахты в кухня в жилом доме. Для этого выполните следующие действия:

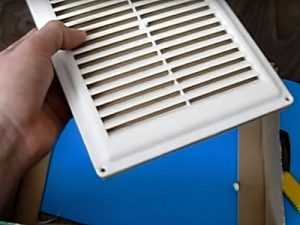

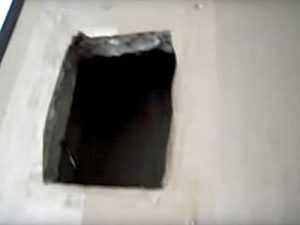

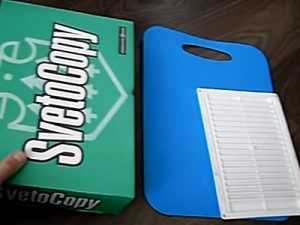

  • Снимите старую вентиляционную решетку.

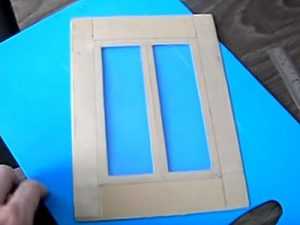

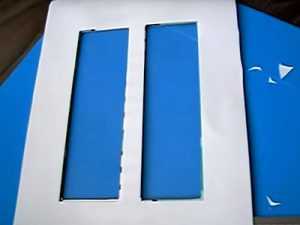

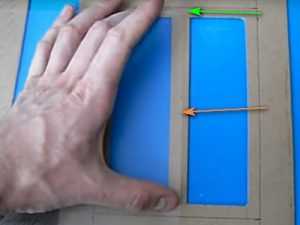

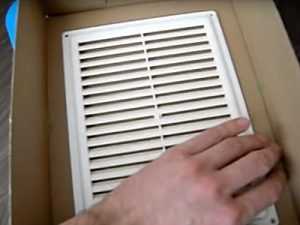

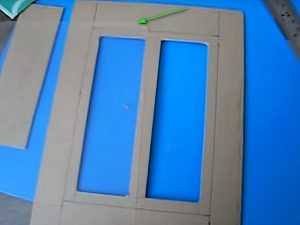

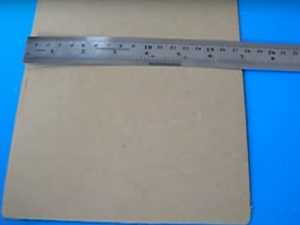

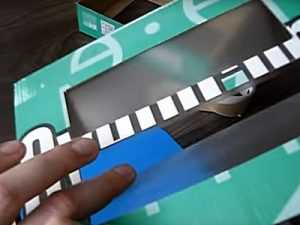

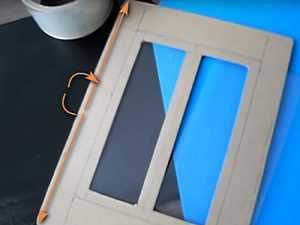

  • Сделайте рамку из картона. Для этого положите решетку на лист бумаги и обведите ее контур. Размер прямоугольника должен быть таким, чтобы обеспечить плотное прилегание к вентиляционной решетке.

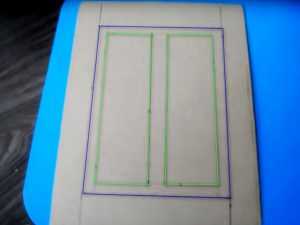

  • Теперь вам нужно отметить на картоне внутреннюю часть отверстия. Вырежьте два прямоугольника там, где будет отверстие, оставив среднюю перекладину.

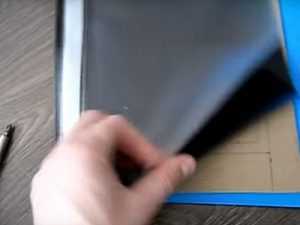

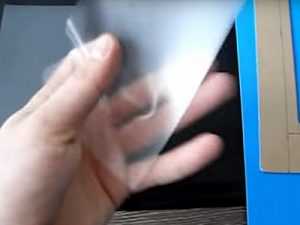

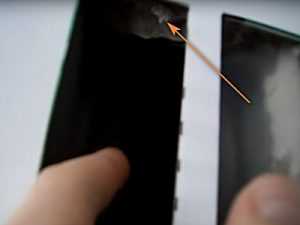

  • Вырежьте две мембраны из крышки пластикового скоросшивателя, которые должны быть немного шире, чем проделанные вами отверстия. Внешние края мембран должны оставаться внутри отверстия, чтобы они могли поворачиваться внутрь.
  • Закрепите мембраны на картонной раме с помощью скотча.
  • Перед установкой прислоните конструкцию к вентиляционному отверстию и убедитесь, что она работает.
  • Закрепите конструкцию на стене, закрыв старую решетку снаружи. Для этого можно использовать настенные вилки.

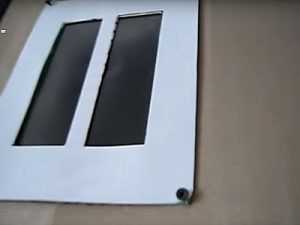

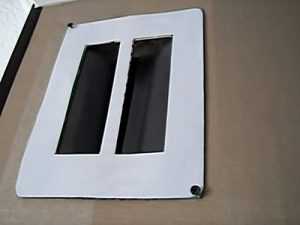

Это вариант обратного клапана, который вы можете изготовить самостоятельно. Аналогичные конструкции можно сделать для вентиляции в ванная комната или туалет.

Проблемы, которые могут возникнуть

Использование этого устройства имеет свои недостатки:

  1. Поток натуральный Нарушается естественная вентиляция, что может привести к непредсказуемым последствиям.
  2. Во время работы возникает шум, который может вызвать дискомфорт. Она усиливается в тех случаях, когда. Когда направление движения воздуха меняется на противоположное и воздух часто меняется.

У экспертов нет однозначного ответа, правильно ли использование этих демпферов или нет. Следует ли правильно использовать эти клапаны или нет. Чтобы обеспечить надежную вентиляцию, она должна быть спроектирована и построена таким образом, чтобы правильно работать без дополнительных приспособлений. Однако этот метод является дорогостоящим и доступен не всем. Использование обратного клапана — более удобный способ решения этой проблемы.

Можно ли сделать обратный клапан вручную?

Страница Обратный клапан для вентиляции возможно только в самом простом случае. В большинстве ситуаций проще купить его в специализированном магазине. Для типичных ситуаций существуют готовые решения, доступные по приемлемым ценам. Для стандартных отверстий можно использовать клапан соответствующего размера. Установка таких устройств не представляет особой сложности.

Приложение

Прежде чем использовать обратный клапан, вы должны решить, как будет работать вентиляция. плоский или дом должен работать. В большинстве случаев следует приобретать и устанавливать устройства стандартного размера. В более сложных ситуациях потребуется оборудовать воздуховоды и сделать отводы к ним.

Вентиляционный обратный клапан: Как организовать вентиляцию с помощью вентиляционного обратного клапана?

Алексей Дедюлин

Запахи от готовящейся пищи постоянно возвращаются, вместо того чтобы навсегда покинуть помещение? Это неприятная ситуация, от которой вы хотите избавиться как можно быстрее. Эта проблема, вероятно, вызвана обратной тягой. Это распространенное явление, которое имеет множество негативных последствий.

Мы можем помочь вам избавиться от нежелательных запахов с помощью простого и недорогого устройства. Она не требует переделки существующих воздуховодов или значительных финансовых затрат. Простая установка обратного клапана в систему вентиляции решает эту проблему.

Для достижения оптимальных результатов необходимо знать варианты конструкции клапанов, их преимущества и недостатки, а также принципы позиционирования и установки в вытяжных системах. Всю эту информацию можно найти в нашей статье. В нем также содержатся полезные видеоролики с пошаговыми инструкциями по монтажу и фотографии, демонстрирующие суть материала.

Причины просроченных проектов

Для того чтобы принять решение об установке клапана обратной тяги, необходимо определить возможность обратной тяги в системе вентиляции вашего дома. Понимание этого процесса позволит вам правильно спланировать и осуществить воздухообмен в помещении.

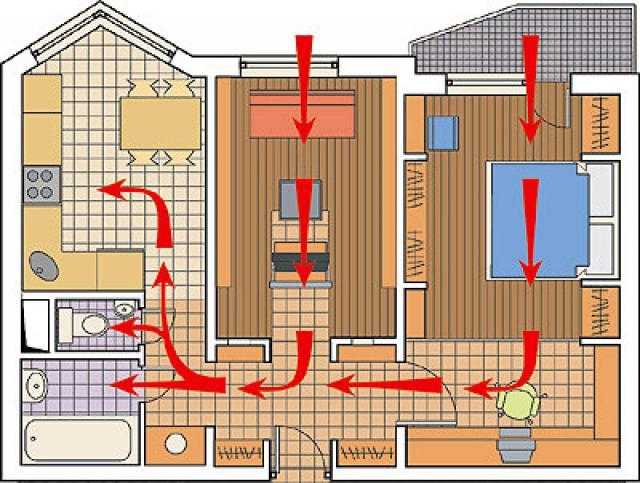

Принцип приточно-вытяжной вентиляции основан на том, что в любое время количество воздуха, поступающего в помещение и выходящего из него, одинаково.

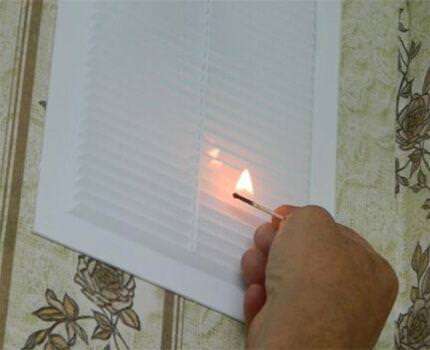

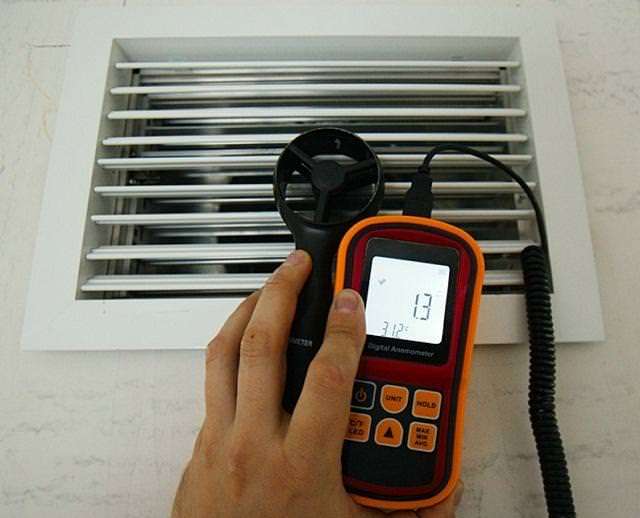

Проверка направления воздушного потока

Это создает обратную тягу в вытяжном воздухе, если общий поток в других точках входа и выхода воздуха направлен наружу дома. Существует несколько основных причин такого эффекта.

Обратная тяга часто вызывается значительным уменьшением или прекращением подачи приточного воздуха в помещения.

Это может произойти в результате постепенного засорения отверстий или, в случае принудительной вентиляции, износа или выхода из строя механизмов, отвечающих за циркуляцию воздуха. Резкое увеличение количества воздуха, выходящего через одно из вытяжных устройств, также может вызвать обратную тягу.

Например, в системе отопления кухонной плиты горячий воздух с отработанными газами интенсивно выходит через дымоход. В случае недостаточного количества приточного воздуха направление потока в вытяжных устройствах меняется на противоположное.

Обратный клапан для вентиляции и вытяжки

Если в доме есть воздуховод с несколькими точками притока воздуха, можно изменить направление потока, если в одной из них активирована принудительная вентиляция.

Например, если воздуховоды из кухни и ванной комнаты соединены в одну систему, включение кухонной вытяжки приведет к тому, что воздух будет выталкиваться не только на улицу, но и в ванную комнату.

Изменения в окружающей среде за пределами квартиры или дома также могут стать причиной сквозняков. Строительные работы, вызывающие изменение рельефа местности, например, возведение или снос близлежащих зданий, могут изменить направление ветра в сторону карниза.

В многоквартирных домах, где для отвода воздуха используются общие вентиляционные шахты, может возникнуть обратная тяга в квартиру из-за того, что соседи подключили вытяжки большой мощности.

Эта проблема особенно актуальна в старых зданиях, где общие воздуховоды не были спроектированы с учетом принудительной вентиляции.

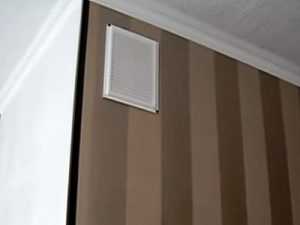

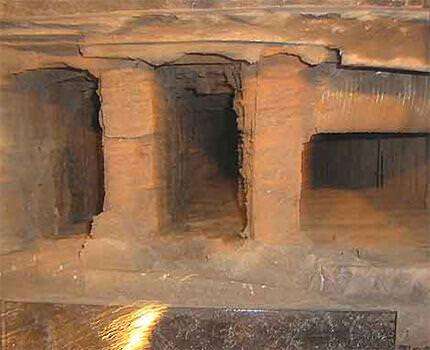

Вентиляционная шахта в старом доме

Даже если в данный момент нет условий для обратной тяги, при установке системы циркуляции воздуха лучше установить обратный клапан. Возможные модификации, загрязнение приточного воздуха или внешние факторы могут привести к изменению направления воздушного потока.

Стоимость сборных блоков невысока, а встраивание клапана в уже работающие вентиляционные каналы — трудоемкая задача. Желающие проверить работу вентиляции в квартире найдут подробную информацию в следующей статье, размещенной на нашем сайте.

Варианты исполнения заслонок без возврата

Благодаря широкому распространению вытяжных устройств отпала необходимость в использовании ручных регуляторов для регулировки воздушного потока.

Существует четыре принципиально разных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои преимущества и недостатки, которые следует учитывать при выборе типа агрегата.

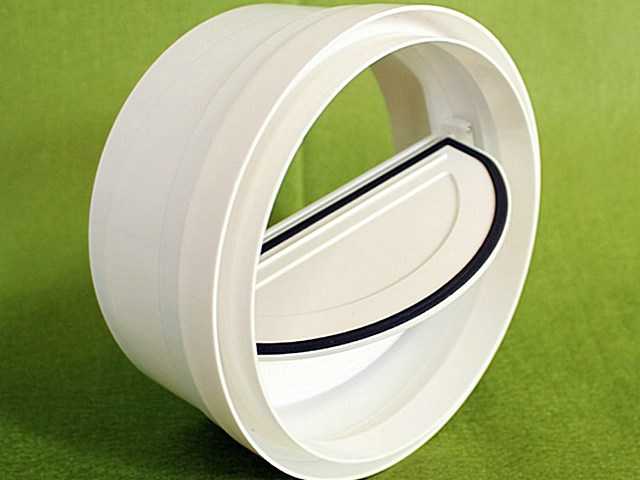

Тип №1 — одностворчатый самотечный

Поток воздуха из помещения оказывает давление на заслонку и открывает ее, чтобы впустить воздух. В отсутствие движения или в случае обратной тяги давление на заслонку отсутствует, и она закрывается под действием силы тяжести.

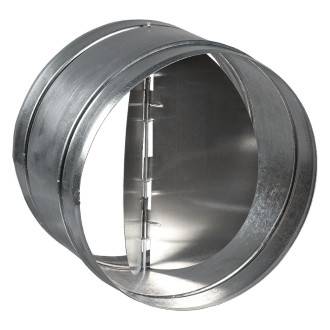

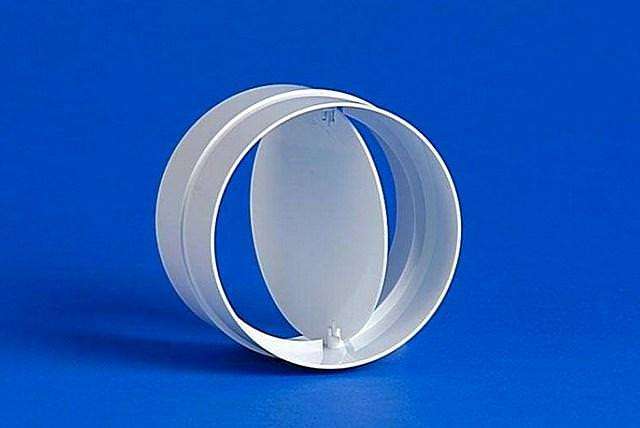

Одностворчатый гравитационный обратный клапан

Правильно установленный гравитационный клапан обратной тяги можно использовать при естественной вентиляции, так как он оказывает незначительное сопротивление открытию створки.

Существует два варианта этого типа конструкции:

  • смещение положения осина котором закреплен демпфер, по отношению к центру поперечного сечения воздуховода;
  • наличие противовесавнутри или снаружи устройства.

Учитывая, что принцип закрытия заслонки основан на гравитационной силе, необходимо расположить заслонку строго горизонтально или вертикально, в зависимости от конструкции, используя спиртовой уровень.

В противном случае заслонка может закрыться не полностью или для ее открытия потребуются значительные усилия воздушного потока в системе вентиляции, особенно если используется противовес.

Возможности монтажа обратного клапана для вентиляции

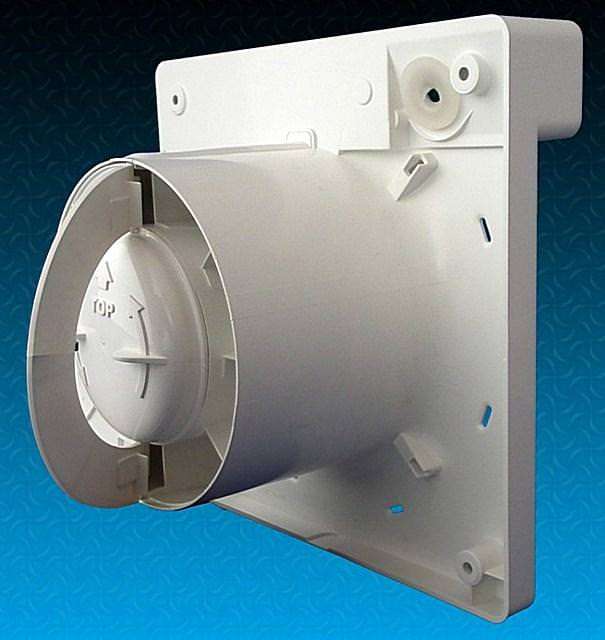

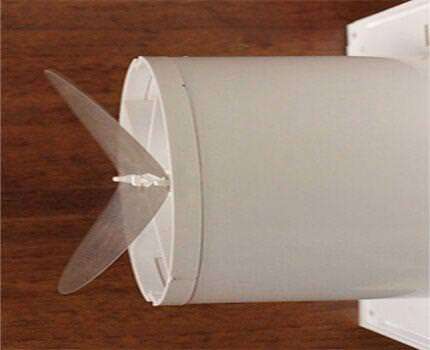

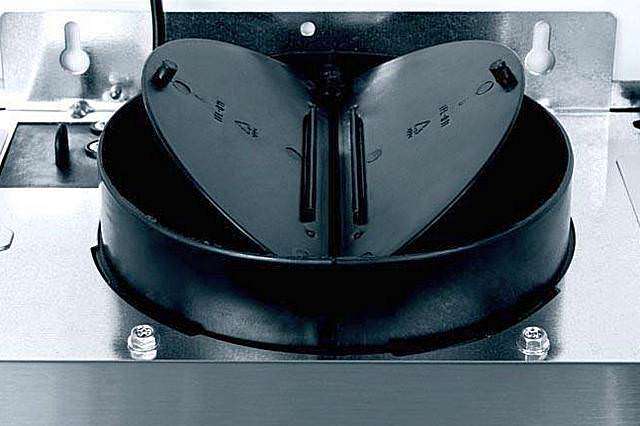

Тип №2 — двухлистовой с рессорами

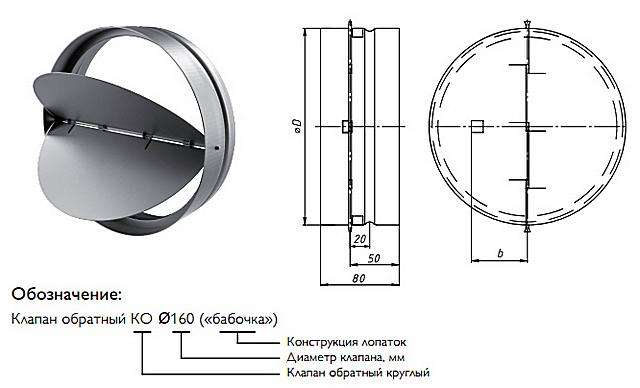

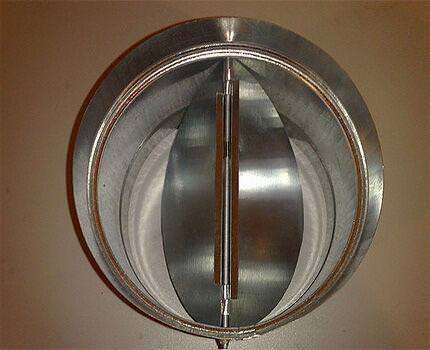

Обратный клапан-бабочка оснащен двумя заслонками, которые откидываются при наличии положительного давления на нужной стороне и пружинно защелкиваются при отсутствии положительного давления. Поскольку процесс закрытия не зависит от силы тяжести, это устройство, в отличие от гравитационного типа, может быть расположено под любым углом.

Как правило, этот тип нормально функционирует только при принудительной вентиляции с помощью вытяжного вентилятора.

Перед покупкой заслонки проверьте чувствительность открытия заслонки к давлению воздуха, характерному для воздуховода, на котором она будет установлена. Некоторые современные устройства типа «бабочка» могут регулироваться усилием пружины.

Тип обратного клапана

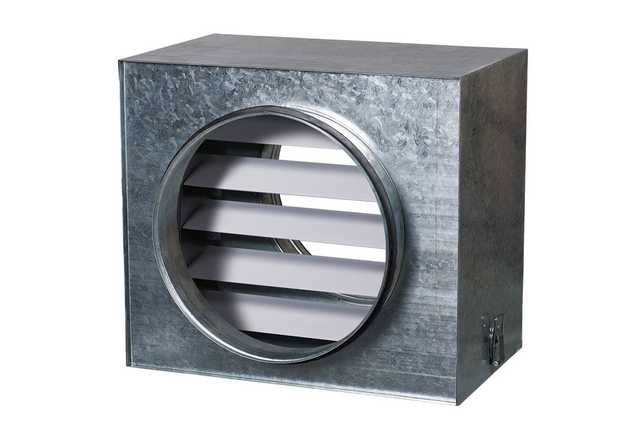

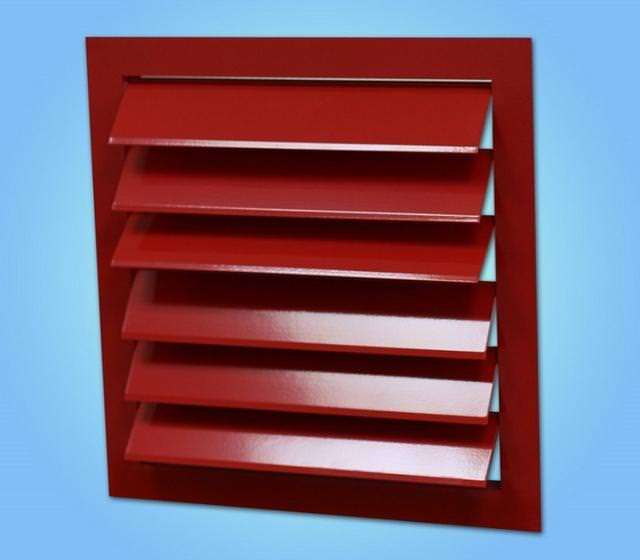

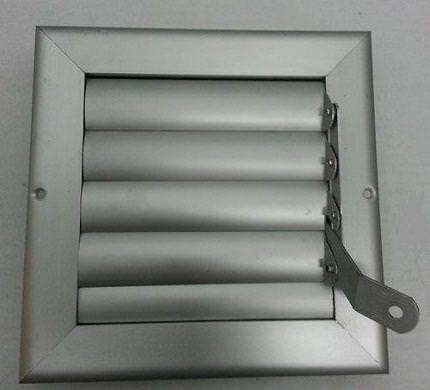

Тип №3 — жалюзи вентиляционной решетки

Решетка, закрывающая выход наружу или в вентиляционную шахту, часто оснащается заслонкой, похожей по внешнему виду на оконную решетку. Это устройство подробно описано здесь. Принцип его действия — гравитационный, аналогичный однолопастному варианту.

Использование нескольких лопастей вместо одной обусловлено компактностью устройства в открытом положении, что важно для внешних компонентов системы.

Размеры решеток основаны на стандартных вентиляционных каналах для карнизных и стенных отверстий для вытяжки воздуха.

Готовое решение для вытяжной вентиляции, организованной по пластиковым воздуховодам, заключается в размещении клапана в фасонном элементе - соединителе прямых воздуховодов.

Воздушный клапан может быть установлен на всей решетке или только на отверстии естественной вентиляции. В продаже имеются решетки обратных клапанов других конструкций.

Однако варианты с мембраной или с использованием пружин будут иметь серьезные проблемы с производительностью при отрицательных температурах. Поэтому для наружной решетки лучше выбрать устройство с жалюзи.

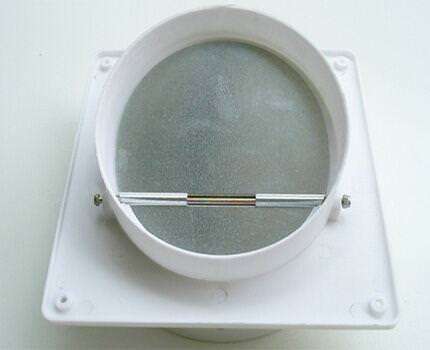

Тип #4 — гибкая мембрана

Принцип работы мембранного обратного клапана основан на способности потока изменять положение гибкой пластины. Его положение позволяет одному направлению движения воздуха открывать отверстие для вентиляции, а другому — плотно закрывать его по периметру.

Мембранный обратный клапан

Если существует риск того, что сильная обратная тяга деформирует мембрану, следует предусмотреть дополнительные ребра жесткости для поддержки мембраны при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при покупке мембранного клапана, иначе заслонка может деформироваться и перекоситься, что приведет к частичной утечке возвратного воздуха через устройство.

Особенности собственного производства

Учитывая низкую стоимость клапанов обратного воздуха, самостоятельное изготовление устройства актуально только в том случае, если вы используете вентиляционную решетку или короб воздуховода с нестандартными геометрическими параметрами. В таком случае часто дешевле и быстрее изготовить для него клапан, чем переделывать его под стандартную форму и размер.

Самый простой способ сделать это — самостоятельно изготовить мембранный или одноплоскостной демпфер. В качестве демпфера используется жесткий материал, например, пластиковая или металлическая пластина.

Особое внимание следует обратить на следующие моменты:

  • Пластина плотно прилегает к стенкам корпуса клапана или монтажному выступу, что предотвращает образование зазора и попадание воздуха;
  • предотвращает дребезжание пластины, что особенно важно при частой смене направления движения воздуха.

В качестве мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, диаметр которого больше диаметра вентиляционного отверстия. В случае сильной обратной тяги, во избежание деформации материала мембраны, необходимо установить решетку, на которую будет опираться мембрана.

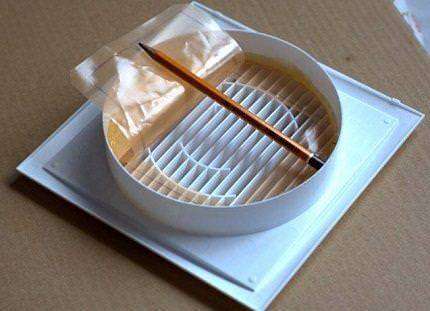

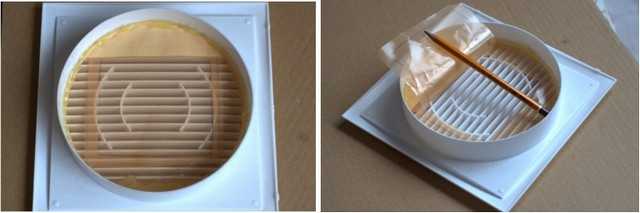

Мембранный обратный клапан - самодельный обратный клапан

Расположение и принципы установки

Для всех конфигураций системы необходимо спланировать расположение заслонок таким образом, чтобы блокировать обратную тягу при любой комбинации включенных вентиляторов и вытяжек. Качество вентиляции зависит от правильного расположения самих агрегатов.

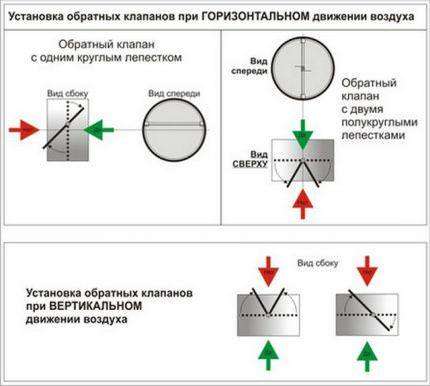

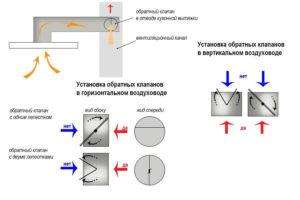

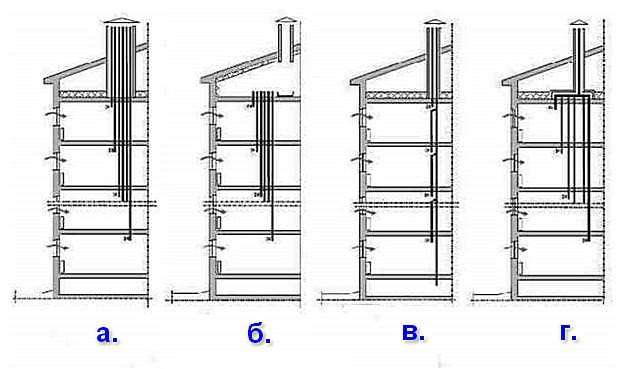

Расположение клапана в системе вентиляции

Если вытяжная система имеет единственную точку забора воздуха, который выходит через вентиляционный канал в люк или на улицу, то для предотвращения обратной тяги достаточно одного клапана в канале.

Если топология установки более сложная из-за наличия нескольких вытяжных каналов или отверстий естественной вентиляции, применяются следующие правила размещения клапанов обратной тяги:

  1. На каждом ответвлении между точкой забора воздуха и главным воздуховодом устанавливается обратный клапан. Это предотвращает направление воздуха на вытяжку, когда она не включена.
  2. Обычно на выходе вентиляционной системы устанавливается другое устройство. В идеале, когда воздуховод полностью герметичен, в этом нет необходимости, но практика показывает, что на этом этапе целесообразно установить клапан.

Как правило, обратный клапан устанавливается в наиболее легкодоступных местах. Это связано с тем, что их необходимо периодически очищать от скопившейся пыли и жира, иначе заслонки не будут полностью закрываться в случае обратной тяги.

Устройство клапанов для естественной вентиляции

При моделировании воздуховодов помните, что производитель может установить заслонку обратной тяги на вентилятор или вытяжку. В этом случае нет необходимости устанавливать отдельный коллектор обратной тяги.

Особое внимание следует уделить установке клапана вблизи входного отверстия люка в многоквартирных домах.

Система общеобменной вентиляции представляет собой защищенную от прямых солнечных лучей полость с положительной температурой, в которую периодически поступает влажный воздух — идеальная питательная среда для всевозможных микроорганизмов. Там также часто живут насекомые, птицы и грызуны.

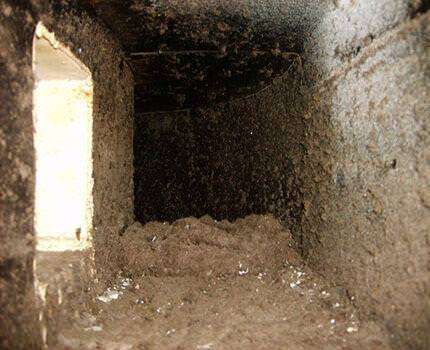

Загрязненный вентиляционный канал в жилом доме

Воздух в этих шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым к жилым помещениям. Поэтому, даже если вентиляционные шахты регулярно чистятся, необходимо избегать возможности обратной тяги и попадания воздуха в жилище.

Детали установки и обслуживания

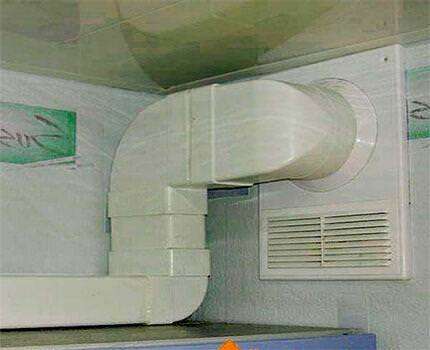

Для бытовой вентиляции используются круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, включающие обратный клапан, который может быть установлен в любом месте установки. В этом случае процесс установки аналогичен установке любого другого вентиляционного компонента.

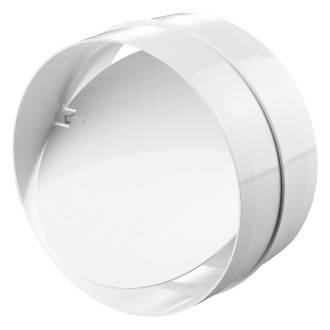

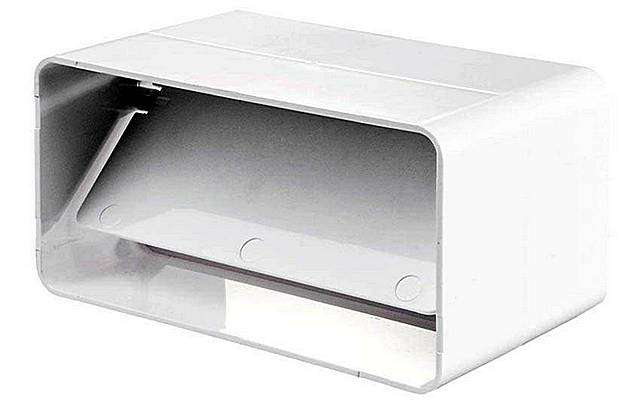

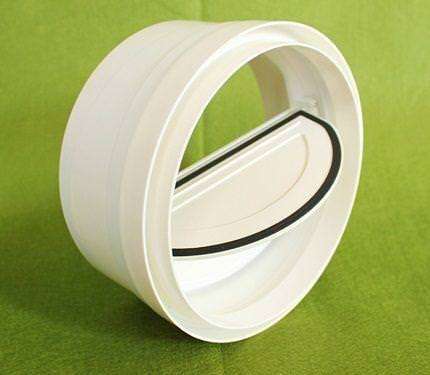

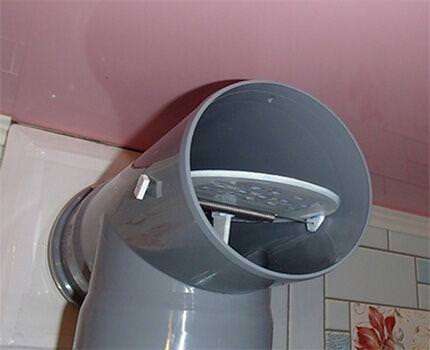

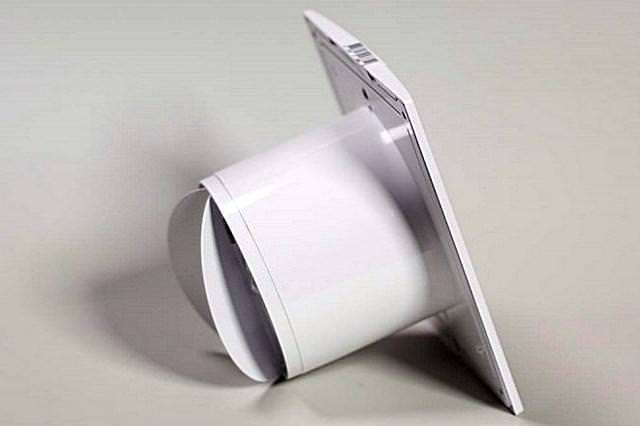

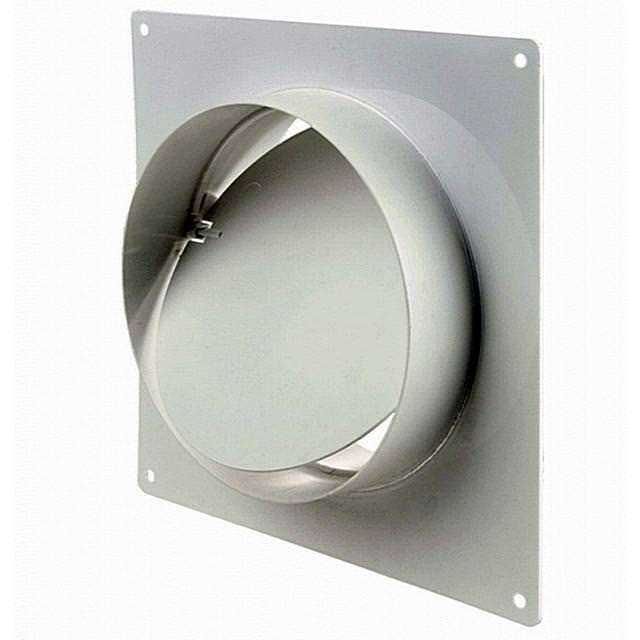

Формованный элемент воздуховода с обратным клапаном

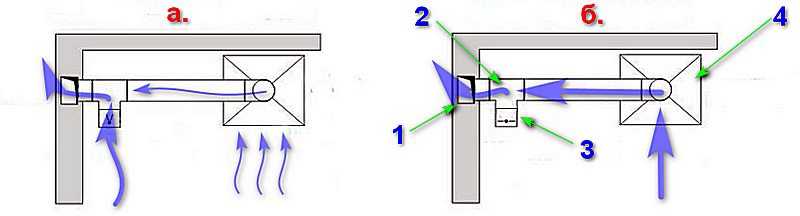

Если необходимо попеременно использовать естественную и принудительную вентиляцию, существует два типовых решения по установке обратного клапана, которые позволяют это сделать:

  • установка тройника на вентиляционной решетке, при этом клапан устанавливается на коллекторе естественной вентиляции;

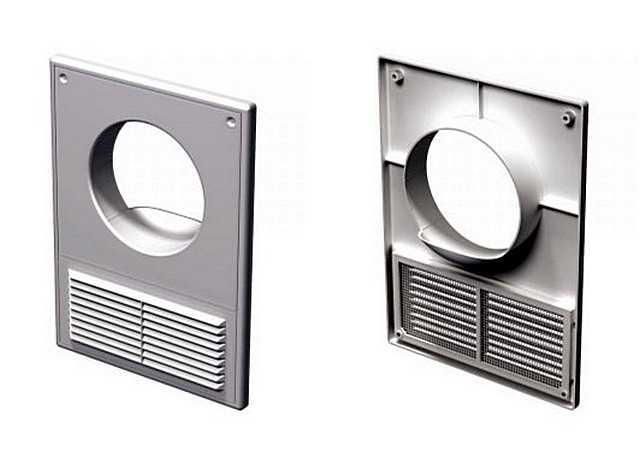

  • приобретение специально разработанной решетки с двумя отверстиями для обоих типов вентиляции.

Эту решетку можно установить с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, поскольку демонтаж вентиляционной системы для очистки, ремонта или изменения конфигурации проще, если сначала снять решетку. Если вы решили установить решетку изнутри помещения, соединение между решеткой и стеной должно быть тщательно загерметизировано.

Крепление вентиляционной решетки к стене с помощью саморезов

Одной из проблем наружных решеток, оснащенных жалюзи, является замерзание и обледенение створок ворот в холодное время года. Воздух, выходящий из ванной комнаты, санузла или кухни, насыщен влагой, которая замерзает при низких температурах.

В этом случае возникают две проблемы:

  • Створки больше не могут плотно закрываться.В случае отрицательной тяги воздух попадает в помещение, но только в меньшей степени, чем при отсутствии какой-либо защиты;
  • площадь поперечного сечения отверстия значительно уменьшаетсяЭто снижает эффективность системы, что ограничивает циркуляцию воздуха и увеличивает нагрузку на кухонные вентиляторы и вытяжки.

Поэтому следует периодически проверять наличие инея на решетке и удалять его. Это проще всего сделать механически, но есть риск повредить корпус и шторки, если они сделаны из пластика. Поэтому лучше всего установить снаружи жесткую решетку из металла.

Выводы и полезное видео по этой теме

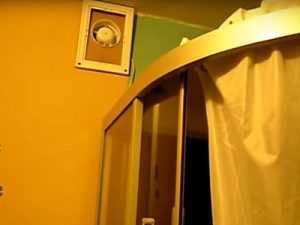

Установка клапана в вентиляционную решетку стандартных размеров:

Как установить заслонку для чередования принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в вытяжной системе обеспечит правильную работу вентиляции, устранит обратный поток воздуха и предотвратит проникновение запахов и токсичных летучих соединений..

Вы можете установить это устройство самостоятельно, если приобретете сборную конструкцию, подходящую по сечению к вентиляционному каналу в вашем доме.

Если вы хотите поделиться своим мнением о представленной информации или у вас есть вопросы по данной теме, пожалуйста, оставляйте комментарии. Пожалуйста, напишите в поле под текстом статьи. Поделитесь полезной информацией или разместите фотографии, связанные с этой темой.

Обратный клапан для вентиляции: типы, применение и установка

Типы обратных клапанов

Приточно-вытяжная вентиляция должна выполнять свою функцию в любое время года и при любой погоде, т.е. обеспечивать достаточный приток чистого воздуха и удаление отработанного воздуха. Обратный клапан играет важную роль в обеспечении эффективного потока воздуха. Такое устройство часто используется в системах естественной и принудительной вентиляции.

Причины обратной тяги

Бывает, что помещение невозможно проветрить, потому что воздух из вентиляционного канала возвращается с различными запахами. Это может произойти, когда количество поступающего и выходящего воздуха не сбалансировано из-за засорения или сужения общего вентиляционного канала. Кроме того, из-за установки мощных вентиляторов в других квартирах, отработанный воздух не успевает выводиться наружу и возвращается из других помещений. Чаще всего страдают верхние этажи. Поскольку воздуховоды кухни и ванной комнаты соединены, вентилятор для ванной комнаты, установленный в вашей квартире, будет вызывать обратный ток в сторону кухни.

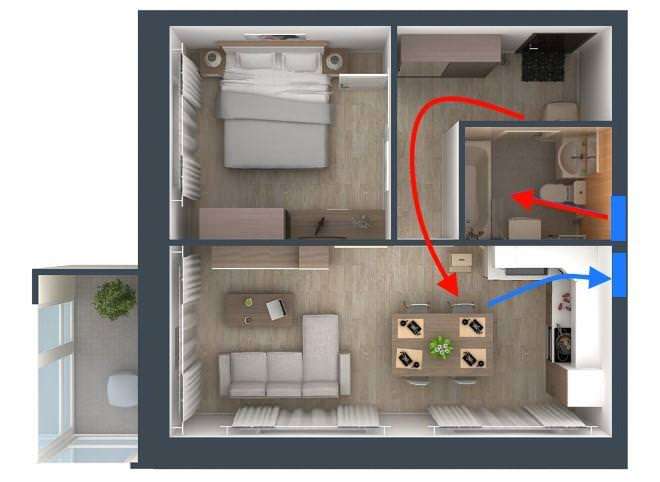

Схема воздушного потока для обратной тяги

В старых домах воздуховоды были рассчитаны на меньшую пропускную способность и не могут справиться с большими объемами воздуха в современных высокоэффективных вытяжках. Обратный клапан может помочь обеспечить приемлемый для помещения поток воздуха. Он помогает изменить количество удаляемого воздуха и пропускает воздух только однонаправленно, предотвращая обратный поток. Она предотвращает проникновение в квартиру всевозможных запахов из соседних квартир, а также пыли, пуха и насекомых с улицы.

Функция и внутренний дизайн

Функция обратного клапана — контролировать и действовать как заслонка против обратного потока воздуха. Принцип работы обратного клапана заключается в следующем: ламели, подвешенные на центральной или параллельной оси, поднимаются под давлением проходящего воздуха только в одном направлении, а в неподвижном состоянии ламели опускаются под собственным весом или с помощью пружин, предотвращая обратное движение.

Функция обратного клапана

Помимо предотвращения обратного потока, заслонка также имеет функцию регулирования объема, при которой сечение воздуховода изменяется путем поворота заслонки на определенный угол. Устройства поставляются в двухпозиционном исполнении, где только два положения являются «открытыми» — «закрытые» и в многопозиционном исполнении, где их можно регулировать для изменения производительности.

Разновидности и типы

Рассмотрим технические характеристики и типы обратных клапанов в нескольких категориях:

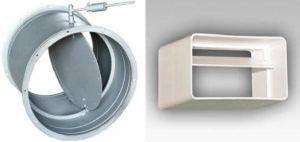

  • По форме можно выделить три типа: круглые, прямоугольные или квадратные.
    Эти размеры используются по мере необходимости для канала. В доме, квартире, ванной комнате используются круглые клапаны диаметром 100-125 мм, для вентиляции в промышленности подходят клапаны диаметром от 125 мм до 1000 мм. Длина прямоугольных клапанов варьируется от 7 мм до 72 мм, а ширина (высота) — от 100 мм до 1000 мм.
  • Материал может быть металлическим (оцинкованная сталь, алюминиевый сплав) или пластиковым. Пластиковые изделия более распространены, поскольку они производят меньше шума при открытии и закрытии лопастей. Пластиковое изделиеБлагодаря своей легкости они чаще всего используются в бытовых условиях, где давление воздуха не слишком высокое. Металлическое изделиеМеталлические конструкции характерны для промышленных моделей. Они тяжелее пластика и закрываются под собственным весом. Они более надежны и устойчивы к агрессивным средам и относятся к категории взрывозащищенных. Однако есть и недостатки: металлические ржавеют, а в оцинкованных ставнях собирается конденсат.
  • Способ монтажа может быть горизонтальным или вертикальным. Способ монтажа зависит от технических характеристик заслонки и соответствующей конструкции приточного или вытяжного канала.
  • Заслонка может управляться вручную или электрически. Ручная заслонка устанавливается вручную с помощью рычага или заслонки, а циркулярная заслонка — с помощью клапана. Эти устройства используются в естественной приточной или вытяжной вентиляции. Электрическая заслонка используется совместно с механическими устройствами (вентиляторами, вытяжками) и автоматически регулирует количество проходящего воздуха (датчики положения заслонки).
  • Все типы заслонок можно разделить на две группы: с подогревом (с электрическим управлением) и без подогрева. Преимущество клапана с подогревом в том, что он не обледеневает на морозе и в нем не скапливается конденсат. Заслонки без подогрева подходят только для использования внутри дома.
  • Существуют следующие типы конструкций: диафрагма, лопасть, бабочка и решетка.
    • Мембранный тип имеет очень тонкую заслонку, которая может отклонять малейшее движение воздуха и возвращаться в решетку при изменении направления движения воздуха. Лучше подходит для естественной вентиляции.

    Обратный клапан для вентиляции: разновидности и пошаговая инструкция

    При строительстве загородного дома компоненты системы вентиляции обычно устанавливаются уже на этапе планирования. Там дело обстоит проще — система полностью «внутренняя», то есть никак не контактирует с другими жилыми зданиями. В городских квартирах, с другой стороны, ситуация несколько иная. В многоквартирных домах вентиляционные отверстия обязательны на кухне, в ванной и туалете. Они соединены с вытяжными каналами от пола до потолка, к которым вертикально подключены все квартиры. Нередко из этих вытяжных каналов в помещения проникают очень неприятные запахи. Это побуждает некоторых недальновидных владельцев квартир закрывать окна, заклеивая их или придумывая какие-то механические жалюзи. Мотивация такова: я открываю его, например, когда стираю или готовлю, чтобы все вытянулось, а затем снова закрываю.

    Вентиляционный обратный клапан

    Вентиляционный обратный клапан

    Это непростительная ошибка с очень серьезными последствиями. Вытяжка должна работать всегда, независимо от того, пользуетесь ли вы кухней, ванной или туалетом! Он является важной частью системы естественной вентиляции всей квартиры. Забитые вентиляционные каналы приводят к плохому воздухообмену, духоте в помещении и повышенной влажности, а отсюда буквально один шаг до влажных стен и развития плесени или грибка.

    Решение кажется совершенно иным — преградить путь всем потокам воздуха снаружи, но не препятствуя свободному выходу воздуха из помещения. Вентиляционный обратный клапан эффективно решает эту проблему. Давайте подробнее рассмотрим это простое, но очень полезное устройство.
    Однако сначала стоит разобраться, почему неприятные запахи могут исходить из вентиляционных каналов.

    Возможные причины обратной тяги

    Чтобы понять, почему воздух может выходить в помещения через вентиляционные отверстия, необходимо разобраться, как устроена система вытяжной вентиляции в многоквартирном доме.

    В этом случае возможны несколько схем.

    Популярные системы вентиляции с обратной тягой в многоквартирных домах.

    Общие схемы вытяжной вентиляции в многоэтажных зданиях.

    а. Каждый вентиляционный канал имеет свой собственный вертикальный канал. Эти воздуховоды объединяются в пучки и выводятся через крышу здания.

    Это сводит влияние воздуховодов друг на друга к минимуму, но не исключает его. Основная проблема заключается в том, что в настоящее время вентиляция в многоквартирных домах практически не используется по этой схеме. От него отказались из-за увеличения этажности, так как система отдельных вертикальных воздуховодов стала слишком трудоемкой.

    Эта схема обычно используется в частных одноэтажных и малоэтажных зданиях, где возможности размещения отдельных воздуховодов не так ограничены.

    Однако следует помнить, что даже такая система не обеспечивает защиту от обратной тяги.

    б. Схема, во многом схожая с предыдущей. Разница заключается в том, что воздух из отдельных воздуховодов поступает в пространство «теплого чердака», откуда выводится в атмосферу через общую дымовую трубу.

    Взаимное влияние воздуховодов может быть более очевидным при таком расположении.

    в. Наиболее распространенной формой вытяжной вентиляции сегодня является общий вертикальный вытяжной канал: вентиляционная шахта или канал, к которому вентиляционные выходы подключены через отдельные каналы-спутники. В зависимости от серии здания, воздуховод может быть общим для всего жилища (и, соответственно, для всего стояка), либо используются два воздуховода — для кухни и для санитарного узла (ванной и туалета).

    Несмотря на то, что отвод не расположен непосредственно в стволе, а соединен с ним наклонным или вертикальным участком (по этой причине его часто называют «елочкой»), взаимодействие каналов становится очень значительным. Это означает, что перелив сброшенной воды в помещение на другом этаже при определенных условиях вполне вероятен.

    г. Схема с горизонтальным коллектором, к которому подсоединены несколько воздуховодов. От коллектора идет вертикальный воздуховод, по которому собранный воздух через крышу попадает в атмосферу.

    Это может быть один коллектор на весь квартирный стояк или два или более коллекторов, обслуживающих несколько этажей от стояка.

    Конечно, эта схема также очень чувствительна к взаимодействию воздушных потоков в разных воздуховодах, подключенных к общему коллектору.

    Существуют несколько различных вариантов, но обычно они являются производными от этих.

    Так, если вместо отвода воздуха через вентиляционное отверстие начинает поступать воздух, что часто сопровождается неприятными запахами, исходящими из общей магистрали или из выхода соседнего воздуховода (в вариантах а. и б.), возникает эффект «обратной тяги» или «обратной тяги». Кстати, даже если запахов нет, радоваться рано — обратная тяга будет притягивать холодный воздух в помещение зимой, а при любых обстоятельствах — мешать нормальной работе всех вентиляционных систем.

    Специалисты для проверки тяги в вентиляции используют специальные приборы - анемометры, которые показывают скорость потока вытяжного воздуха.

    Для проверки тяги в вентиляции специалисты используют специальные приборы — анемометры, указывающие на скорость воздушного потока.

    Что может вызвать сквозняк в спине? Причин много и они разнообразны.

    • Естественная тяга, даже при идеальных условиях, очень сильно зависит от разницы в высоте между точкой, где расположен выход, и устьем вертикального воздуховода. Поэтому он всегда выше на первом этаже, уменьшается с увеличением высоты и минимален или даже равен нулю на верхних этажах.
    • Температура очень сильно влияет на уровень сквозняка. Точнее, разница температур между точкой входа воздуха и вертикальным выходом воздуховода. Даже хорошо работающая зимой система вентиляции иногда может преподнести очень неприятные «сюрпризы» в теплое время года.
    • Другой неприятностью, которую может вызвать температура, является значительное увеличение плотности воздуха в зоне устья реки из-за интенсивного охлаждения, что приводит к образованию «воздушной пробки». В таких условиях тяга ослабевает или даже «опрокидывается» — холодный воздух поступает через вентиляционные отверстия на верхних этажах, а «ароматы» с нижних этажей становятся «общими» для средних этажей.
    • Тяга уменьшается за счет заросших воздуховодов. Воздух, удаляемый из жилых помещений, постоянно насыщен влагой и всевозможными кухонными испарениями. Эта смесь может оседать на стенках воздуховода, к ней прилипает пыль, что постепенно приводит к уменьшению сечения воздуховода. Если службы вентиляционной системы не выполняют свою работу должным образом, неудивительно, что тяга постепенно ослабевает.

    Бывают и еще худшие ситуации — после проверки шахт оказывается, что они частично или полностью забиты крупногабаритным мусором по вине строителей, ремонтников или из-за разрушения кладки труб на крыше.

    • Внешние условия также могут активно влиять на состояние тяги, напр. сильные ветры, поскольку в большинстве случаев кожухи вентиляционных труб в многоэтажных зданиях не оснащены качественными дефлекторами. В других случаях деревья выросли или были вырублены в непосредственной близости от дома, было проведено строительство или снос. Короче говоря, оголовок вентиляционной трубы по той или иной причине был захвачен ветром, что повлияло на тягу в общем канале.
    • Другая причина также очень важна в случае старых домов. Воздуховоды были спроектированы исключительно для естественной вентиляции, без учета возможности подключения оборудования для принудительной передачи воздуха. То есть, если кто-то в стояке подключил к общему воздуховоду, скажем, вытяжку (а это очень распространено), то при ее включении баланс системы нарушается. Воздуховод буквально переполнен отработанным воздухом, который не успевает вертикально выходить наружу и начинает поступать через вентиляционные отверстия к соседям.

    Это, так сказать, внешние факторы. Однако недостаточная или даже обратная тяга может быть вызвана и причинами, лежащими непосредственно в квартире. Это в равной степени относится и к вашему собственному дому.

    • «Золотое правило сбалансированной вентиляции заключается в том, что количество воздуха, поступающего в жилище, равно его оттоку через вытяжные каналы. Другими словами, если приток минимален или отсутствует, не стоит ожидать сквозняков в вентиляционных каналах. При повсеместном распространении сегодня окон с металлической облицовкой и герметичных дверей естественные пути проникновения воздуха в помещения блокируются, что означает, что вентиляция с закрытыми окнами не будет работать таким образом. Эти проблемы решаются путем установки вентиляторов непосредственно в окна или путем их монтажа в отверстия, просверленные в стенах.

    В квартире или доме могут быть препятствия для движения воздуха (от воздухозаборников до вытяжных отверстий). Например, двери, которые плотно прилегают и в основном остаются закрытыми, без окон для обеспечения циркуляции воздуха.

    • Неконтролируемые сквозняки, особенно в ветреные дни, могут создать совершенно непредсказуемую ситуацию. Могут возникнуть условия, когда в зоне воздуховода возникает отрицательное давление и возникает эффект обратной тяги со всеми ее «прелестями».
    • В домах и квартирах обычно владельцы устанавливают вентиляционные каналы, к которым одновременно подключаются несколько выходов воздуха. Например, ванная комната и туалет, общая вентиляция кухни и вытяжка. Часто бывает так, что преобладание одного потока (принудительной вентиляции) влияет на другие, и воздух, который в идеале должен вентилироваться снаружи, просто переливается в соседнее помещение.

    В любом из вышеперечисленных случаев может помочь обратный клапан.

    Однако важно хорошо понимать следующее. Обратный клапан позволяет лишь избавиться от неприятных последствий обратной тяги. Однако это никак не решает проблему обратной тяги. Другими словами, если вентиляция по каким-то причинам нарушена, установка клапана обратной тяги не освобождает владельцев от поиска способов ее устранения. Это, конечно, не повышает эффективность системы вентиляции.

    Принцип устройства и работы обратных клапанов различных типов

    Не думайте, что обратный клапан — это какое-то сложное, инновационное устройство. Принцип работы и конструкция очень просты. А где есть простота, там, как правило, есть и надежность.

    По сути, это клапан, встроенный в воздуховод, который работает только в одном направлении. При нормальном течении он открыт, но при малейшей попытке изменить направление он закрывает канал. Все это делается автоматически, без вмешательства пользователя.

    Принцип действия одинаковый, но сами затворы могут немного отличаться по конструкции. Существует несколько основных типов, которые могут иметь различные модификации.

    Обратный клапан с одной заслонкой

    Заслонка оснащена пластиной (заслонкой), которая способна полностью закрыть отверстие вентиляционного канала. Эта пластина закреплена на эксцентриковой оси. Это означает, что одна половина заслонки больше (читай: тяжелее) другой, что способствует ее возвращению в исходное (закрытое) положение при отсутствии прямого потока воздуха через воздуховод. Поэтому эти устройства также называют гравитационными демпферами.

    Гравитационный одностворчатый обратный клапан.

    Гравитационный одноплоскостной обратный клапан.

    Такие клапаны для систем бытовой вентиляции обычно изготавливаются из пластика, а сам клапан очень легкий. Это означает, что даже естественная тяга в вентиляционном канале может открыть его. Если по каким-то причинам тяги нет, створка опускается. В случае обратной тяги давление воздуха будет плотно прижимать заслонку к выступам по периметру, тем самым преграждая путь нежелательному потоку.

    Эти клапаны выпускаются для различных типов вентиляционных каналов, как по размеру, так и по сечению. Конструкция очень проста и надежна, но не лишена недостатков.

    Одностворчатый обратный клапан для прямоугольных воздуховодов

    Одноплоскостные демпферы для прямоугольных воздуховодов

    Первым недостатком является ограниченное количество положений, в которых может использоваться клапан. Он предназначен для использования на горизонтальных участках воздуховодов, где ось заслонки должна находиться над центром воздуховода. Это приводит большую половину заслонки в закрытое положение. Или на вертикальных воздуховодах, но только при направлении потока воздуха вверх, при этом большая часть створки открывается вверх и возвращается в нижнее закрытое положение при отсутствии нормальной тяги.

    В других положениях такой клапан либо совсем не работает, либо работает очень неэффективно.

    Горизонтальное (слева) и вертикальное (справа) положение одностворчатого обратного клапана

    Нормальное положение одностворчатого обратного клапана на горизонтальной (слева) и вертикальной (справа) стороне вентиляционного канала

    Как уже упоминалось, такие клапаны очень хорошо подходят для систем естественной вентиляции. Однако устройства этого типа можно устанавливать и в воздуховодах с принудительным движением воздуха. А небольшая модификация даже позволяет регулировать работу заслонки в зависимости от направления и плотности потока. В нормальных условиях, например, клапан закрывает вытяжной канал, который выходит из помещения наружу, предотвращая попадание холодного воздуха в помещение. Но когда вентилятор включен, поток воздуха открывает заслонку.

    Промышленный обратный клапан с регулируемым положением клапана и усилием срабатывания.

    Промышленный вентиляционный обратный клапан с регулируемым положением заслонки и тягой.

    1 — корпус клапана. В качестве примера показано фланцевое соединение с воздуховодом, хотя это может быть и раструбное соединение.

    2 — Слепой как затвор. Размещается эксцентрично на горизонтальной оси.

    3 — Выветрившийся ободок, к которому прижимается задвижка в закрытом состоянии.

    4 — ось амортизатора.

    5 — рычаг регулировки, закрепленный на конце вала, выступающего из корпуса. Положение рычага по отношению к плоскости амортизатора во многих моделях является переменным.

    6 — противовес, положение которого можно изменять. Это изменяет значение рычага приложения силы.

    Изменяя положение рычага по отношению к плоскости заслонки, можно установить положение клапана «по умолчанию», т.е. нормально закрытое или нормально открытое (также часто требуется в промышленных установках). Противовес на рычаге изменяет усилие, необходимое для открытия или закрытия клапана.

    Обратные клапаны двойного действия

    Эти устройства часто называют «бабочкой» — за очевидное сходство раскрытия от центральной оси полукруглых лопастей с крыльями этого насекомого.

    В большинстве случаев лезвия оснащены пружинами, которые возвращают их в исходное закрытое положение. При определенной плотности воздушного потока в канале он преодолевает силу пружин и открывает заслонки, обеспечивая практически беспрепятственный проход. Чем больше давление воздуха, тем шире открывается клапан. Само собой разумеется, что прохода в обратном направлении нет — пружины удерживают заслонки в закрытом положении. Мало того, при чрезмерном давлении наружу — заслонки будут еще больше прижиматься к ободу, увеличивая герметичность затвора.

    Одна модель двухстворчатого обратного клапана типа

    Одна модель двухстворчатого обратного клапана типа «бабочка

    Конечно, такие заслонки не всегда могут работать при естественной вентиляции — силы воздушного потока может не хватить, чтобы повернуть створку на пружине. С другой стороны, для вентиляционных каналов с вентиляторами это идеальное решение. Такая конструкция практически не накладывает ограничений на пространственное положение заслонки — она будет отлично работать в горизонтальных и вертикальных воздуховодах, в наклонных каналах, независимо от направления потока.

    Некоторые модели заслонок позволяют регулировать усилие, необходимое для открытия заслонки.

    Поскольку заслонка предназначена в основном для наружных воздуховодов, она выпускается не только как отдельное устройство, но и интегрируется непосредственно в конструкцию вытяжного вентилятора. Если есть необходимость в принудительной вытяжке воздуха, установка такой модели вентилятора решает сразу две проблемы. Нет необходимости беспокоиться об обратной тяге: пока вентилятор не включен, клапан по умолчанию «закрыт».

    Осевой вентилятор со встроенным обратным клапаном

    Осевой вентилятор со встроенным демпфером

    Могут существовать и другие модификации клапанов «бабочка». Например, на некоторых моделях вентиляторов дроссельные лопасти представляют собой не полукруги, а полукольца, закрывающие воздушный канал вокруг цилиндрического корпуса привода.

    Вентилятор со встроенным обратным клапаном с полукольцевыми заслонками.

    Вентилятор со встроенным обратным клапаном с полукольцевыми лопастями.

    Справедливости ради следует отметить, что существуют также поворотные затворы, которые не имеют подпружиненных створок, а работают под действием силы тяжести. Это означает, что при отсутствии давления воздуха в «нужном направлении» закрылки просто падают под собственным весом в «закрытом» положении. Конечно, это сразу накладывает ограничения на пространственную ориентацию устройства — только в вертикальном канале и только при течении вверх.

    Обратный клапан-бабочка, традиционно устанавливаемый между выходом вытяжки и подсоединенным к ней воздуховодом. Для возврата закрылков в исходное нижнее положение пружины обычно не требуются.

    Обратный клапан-бабочка, традиционно устанавливается между выпускным патрубком вытяжки и подсоединенным к ней воздуховодом. Для возврата ножей в опущенное исходное положение пружины обычно не требуются.

    Типичным примером такого устройства является обратный клапан, обычно поставляемый в комплекте с вытяжкой. В нормальных условиях, когда капот не используется, заслонки находятся в закрытом положении просто под действием силы тяжести. Не будет обратной тяги из вентиляционного канала через фильтры и решетку вытяжки. При срабатывании привода воздушный поток открывает клапан, и собранные испарения из вытяжки свободно выходят в вентиляционный канал.

    Многостворчатый обратный клапан

    Такая конструкция клапана обычно используется в тех случаях, когда необходимо перекрыть достаточно большую площадь выходного отверстия. И в отличие от других типов, такое устройство обычно устанавливается в самом конце горизонтального вытяжного вентиляционного канала, то есть, например, на его выходе на улицу. Такие устройства также используются в качестве впускных клапанов, но тогда они должны быть установлены в самом помещении, как своеобразный «оголовок» воздуховода через стену.

    Многонаправленный обратный клапан - устройства этого типа в пластиковом исполнении обычно устанавливаются внутри помещений на приточных воздуховодах

    Многостворчатый обратный клапан жалюзийного типа — такие устройства в пластиковом исполнении обычно размещаются в помещениях на приточных воздуховодах

    Работа такого устройства также основана на принципе гравитации. Горизонтальные лопасти — каждая на своей оси, расположены у верхнего края. Количество лопастей и их размер могут быть разными — это в значительной степени зависит от габаритных размеров заслонки.

    При отсутствии потока лопасти опускаются вниз, предотвращая обратную тягу. Чем сильнее давление на клапан снаружи, тем плотнее прижимаются заслонки.

    Если поток воздуха направлен в нужном направлении, он поднимает заслонки — клапан открыт. Чем сильнее поток, тем шире угол открытия створок, вплоть до положения, параллельного потоку.

    Эти устройства часто выпускаются в виде вентиляционных решеток. Они могут быть пластиковыми или металлическими. Пластиковые, как правило, предназначены для установки внутри помещений, т.е. работают в интересах приточной вентиляции. Металлические, более прочные и долговечные, могут быть размещены снаружи, т.е. на выходе дымовой трубы.

    Металлический обратный клапан - хорошо подходит для установки на стене дома снаружи, на выходе дымового канала.

    Металлический обратный клапан — хорошо подходит для установки на стене дома снаружи, на выходе из дымового канала.

    Существуют также изолированные модели, которые можно установить в щель между воздуховодами. Однако, как правило, это промышленные модели, многие из которых имеют механизм для ручного управления или настройки на определенный поток воздуха, необходимый для их открытия.

    Промышленная многодиафрагменная задвижка, предназначенная для встраивания в систему вентиляции.

    Промышленный многостворчатый шиберный обратный клапан, предназначенный для установки в системе вентиляции.

    Мембранные обратные клапаны

    В этих демпферах практически нет механических элементов. В качестве затвора выступает гибкая пластиковая пленка — она вырезается по точным размерам вентиляционного канала в месте установки мембраны. Это означает, что в закрытом состоянии мембрана полностью закрывает канал, прижимая его края к периметральному выступу.

    Сама мембрана практически невидима - она изготовлена из прозрачной лавсановой пленки. Стрелками показаны три точки крепления мембраны к решетке клапана.

    Сама диафрагма почти не видна — она сделана из прозрачной лавсановой пленки. Стрелками показаны три точки крепления мембраны к решетке клапана.

    Принцип действия очевиден. Диафрагма фиксируется в нескольких точках вдоль линии, проходящей через центр, так, чтобы оставить степень свободы для обеих половинок. Однако существуют и другие варианты: прямоугольная мембрана, которая крепится к телу по одному из краев (верхнему или боковому) — образуется один свободный лоскут.

    Если поток воздуха идет в нужном направлении, заслонки отклоняются под давлением и не блокируют проход.

    Однако при обратном направлении (эффект обратной тяги) диафрагма плотно прижимается к решетке позади нее и к ободу своими краями. Таким образом, канал надежно закрывается.

    Схема проста и эффективна, очень дешева в производстве, поэтому используется довольно часто. Долговечность напрямую зависит от качества мембраны и ее крепления к телу — есть очень дешевые «мелочи», где мембрана быстро деформируется или отваливается от мест крепления.

    Помимо отдельных клапанов этого типа, которые встраиваются в вентиляционный канал, существуют также вентиляционные решетки для стандартных каналов. Кроме того, мембранные обратные клапаны устанавливаются на многие лучшие модели вентиляторов.

    Принцип работы мембранного обратного клапана на вентиляторе с утопленным верхом

    Принцип работы мембранного обратного клапана на вентиляторе с утопленным верхом

    Простота схемы является очевидной причиной того, что эти обратные клапаны чаще всего изготавливаются вручную. Например, некоторые домовладельцы оборудуют обычную вентиляционную решетку для предотвращения обратной тяги.

    Вентиляционная крышка, сочетающая в себе вентиляционную решетку и фланец для вытяжки, является отличным способом подключения вентиляционного канала к вытяжке.

    Например, некоторые домовладельцы оснащают обычную вентиляционную решетку обратным клапаном, чтобы избежать обратной тяги.

    Надо сказать, что практически все обратные клапаны для вентиляции квартиры — недорогие, и их покупка не сказывается особо чувствительно на семейном бюджете. Однако если нет возможности (или желания) приобрести такое устройство, то простейший мембранный клапан, например, на воздухоотводчик, вполне можно сделать самостоятельно.

    Например, таким образом:

    Изготовление обратного клапана для вентиляции своими руками
    Иллюстрация: Краткое описание шагов, которые необходимо предпринять
    img В квартире есть определенная проблема — из вентиляционной решетки на кухне часто стал выходить довольно неприятный запах.
    Эта проблема решается путем установки обратного клапана на вентиляционном отверстии.
    img Проблема усугубляется тем, что вентиляционное отверстие соединено изнутри с вытяжкой воздуха из общей ванной комнаты. Там был установлен вентилятор, который при включении увеличивает обратную тягу в кухню.
    img Первым делом необходимо было открутить винты и снять вентиляционную решетку.
    Вентиляция раскрывается во всей своей красе.
    img В качестве основы для клапана будет вырезана картонная рамка.
    Она должна быть точно такого же размера, как решетка радиатора, поскольку будет скрыта под ней.
    Картон взят из коробки для офисной бумаги.
    img Сетка помещается на картон и очерчивается по его окружности.
    img Затем по линии вырезается прямоугольник.
    При необходимости делаются небольшие поправки, чтобы сетка и картон точно прилегали к внешнему краю.
    img Разумеется, размеры решетки всегда больше размеров вентиляционного отверстия. И именно контур этого окна должен быть отмечен на картоне.
    Поэтому измеряется ширина и высота вентиляционного отверстия.
    img Далее разметьте картонную основу лоскута.
    Сначала наметьте на нем контур вентиляционной решетки, соблюдая равные вертикальные и горизонтальные расстояния от краев.
    А затем — очертить окна самих клапанов.
    img Чтобы было проще, на рисунке линии разметки выделены цветом.
    Синий прямоугольник — это граница вентиляционного отверстия, проведенная в соответствии с заданными размерами.
    От этой границы на 10 мм вглубь проводятся два прямоугольника (зеленые линии).
    Углубление необходимо, во-первых, для крепления мембран, а во-вторых, для того, чтобы края мембран, прижатые к картону, могли блокировать обратную тягу, но в открытом состоянии не касались стенок форточки.
    В середине между двумя прямоугольными окнами была оставлена полоса шириной около 15 мм, где пружинные мембраны будут сходиться при закрытых клапанах.
    img Кстати, в качестве мембраны подойдет прозрачная «кожа» от обычного канцелярского переплета.
    Материал гибкий, поэтому не препятствует прямому потоку воздуха, но в то же время он достаточно плотный, чтобы не сминаться при закрывании в случае обратной тяги.
    img По отмеченным линиям вырежьте два симметричных окна, через которые будет проходить поток воздуха.
    Фольга вырезается по размеру двух гибких мембранных лезвий (фольга слабо видна на рисунке, поэтому она показана стрелкой).
    img Чтобы заслонки свободно откидывались назад, их края сверху и снизу должны быть примерно на 3÷5 мм ниже границы вентиляционного отверстия (показано зеленой стрелкой).
    Их ширина должна быть равна расстоянию от вертикального края коробки до ее центра. Это означает, что в закрытом положении эти гибкие закрылки должны сходиться вдоль центральной линии (показано коричневой стрелкой), не мешая друг другу.
    img Створки вырезаются …
    img …и можно приклеить к внешнему краю картонной основы полоску обычного широкого скотча, сгибая его вперед-назад.
    Точнее, сначала будет удобнее «прихватить» мембрану в двух-трех местах небольшими кусочками ленты, чтобы зафиксировать ее в нужном положении, а затем приклеить последнюю широкую полосу.
    Эта полоска ленты должна проходить от верхнего до нижнего края картонной основы лоскута.
    img Вот как выглядит результат (хотя пленка почти не видна).
    Это та сторона клапана, которая будет обращена к выхлопному патрубку.
    img А это «передняя» сторона — сторона, которая будет обращена в комнату и будет закрыта вентиляционной решеткой.
    Здесь же хорошо видны мембраны клапанов — они легко сгибаются, открывая окна, через которые поступает воздух.
    img Мастер заметил свою ошибку — на лицевой стороне картонного основания клапана есть узор, который может просвечивать сквозь пластиковую сетку, из-за чего все выглядит неопрятно.
    Поэтому было решено покрыть эту сторону белой бумагой. Но, конечно, лучше сразу учесть это при выборе материала и нанесении разметки.
    Вот и все, можно считать, что обратный клапан готов.
    img Прежде чем установить клапан на постоянное место и закрыть его декоративной пластиковой решеткой, стоит проверить его работоспособность.
    Для этого его следует закрепить на вентиляционном канале таким образом, чтобы он в итоге стоял. Временное крепление можно осуществить с помощью саморезов в те же «обычные» шпильки, на которые крепилась решетка.
    После фиксации вы заметите, что появилась тяга — лопасть клапана немного отклонилась назад.
    img На этом этапе также важно убедиться, что ничто не препятствует свободному движению мембран.
    В показанном примере такое препятствие было обнаружено — на левом клапане лепесток зацепился за небольшой выступ в верхней части вентиляционного отверстия.
    Этот выступ был устранен — диафрагма получила необходимую степень свободы.
    img Для проверки было открыто окно — чтобы увеличить приток воздуха в помещение и активизировать тягу через форточку.
    В ответ на это мембраны клапанов повернулись гораздо больше внутрь — окно воздушного потока расширилось.
    Пока что все работает так, как нужно.
    img Теперь, в качестве эксперимента, был смоделирован обратный черновик. Для этого в ванной комнате был включен вытяжной вентилятор, работа которого, как мы помним, и привела к этому негативному эффекту.
    Закрылки захлопнулись почти сразу после включения вентилятора. Поэтому есть основания полагать, что клапан работает правильно во всех режимах.
    Убедившись, что клапан работает правильно, можно установить пластиковую декоративную решетку на место.

    Это всего лишь один пример, а вариаций может быть множество. Другой способ показан на видео ниже — здесь лопасти клапана крепятся непосредственно к самой решетке, сзади.

    Видео: Еще один вариант самодельного обратного клапана на вентиляционной решетке.
    Видео: Готовая вентиляционная решетка с обратным клапаном

    Где и как установить обратный клапан?

    В идеале каждый воздуховод, как приточный, так и вытяжной, должен быть оснащен обратным клапаном. На приточных «ветках» это устройство предотвращает «опрокидывание» тяги и свободный выход тепла из квартир. Роль клапана в выхлопных каналах уже обсуждалась выше.

    • При выборе подходящей модели следует учитывать форму и размер вентиляционных каналов или вентиляционных отверстий. Также учитывается место установки устройства — будет ли оно «конечным». (размещается на входе или выходе вентиляционного канала), или предназначен для установки в линию воздуховодов. Для этого типа установки предлагаются специальные клапаны с прямоугольным или круглым сечением, подходящие к стандартным воздуховодам. Они предназначены в качестве соединительного элемента (фланца) для соединения двух прямых участков труб или воздуховодов (при необходимости с переходом от одной формы поперечного сечения к другой). Другой вариант — клапан в тройнике, к которому подключаются одновременно два воздуховода, после чего потоки объединяются и выводятся наружу.
    • Материал, из которого изготовлены клапаны, — пластик или металл. Для обычной вентиляции квартир обычно достаточно пластиковых изделий — при хорошем качестве изготовления они не уступают металлическим, а уровень шума намного лучше.
    • Лучше всего устанавливать клапан в помещении. Да, существуют модели (уже упоминавшиеся), которые можно устанавливать вне помещения, например, на наружной стене у выхода вентиляционного канала. Однако следует понимать одну вещь: воздух, удаляемый из квартиры или дома, всегда насыщен водяным паром. При отрицательных температурах влага может замерзать, нарушая нормальную работу механических затворов клапанов. Приходится время от времени (а иногда и довольно часто) восстанавливать работоспособность устройства для удаления льда, что, согласитесь, не очень удобно. Лучше поместить клапан в теплое место и закрыть выходное отверстие наружу простой декоративной сеткой.
    • Если дом (квартира) имеет естественную вентиляцию, то может быть достаточно установить обратные клапаны только на вытяжных вентиляционных отверстиях на кухне, в ванной комнате, туалете. Предпочтение следует отдавать устройствам диафрагменного типа или одностворчатым устройствам, не оснащенным пружинным затвором. Такие клапаны обычно очень чувствительны и легко открываются при небольшой естественной нормальной тяге.
    • Сложнее, когда разные помещения «завязаны» в одном вентиляционном канале — тогда нельзя исключить взаимное влияние. Это означает, например, что если вентиляционный канал расположен, например, в туалете, а санузел соединен с комнатой обычной вентиляцией, то из него или в него могут выходить водяной пар и неприятные запахи. Поэтому рекомендуется перекрыть путь такого движения, установив два обратных клапана. Этот метод может быть реализован как в случае естественной вентиляции (путем установки обратных клапанов на вентиляционных выходах), так и в случае принудительной вентиляции путем установки двух вентиляционных каналов, которые затем объединяются в один с выходом в вентиляционную шахту.
    • Бывают и более сложные ситуации. Например, по тем или иным причинам вытяжные каналы из всех помещений, включая санитарную зону и кухню, должны быть соединены. Здесь, конечно, незаменимы обратные клапаны. Пример такого соединения, а также рекомендуемые точки установки обратных клапанов показаны на рисунке.

    1 — Стена между ванной комнатой (общей ванной) и кухней.

    2 — Вентилятор (в случае естественной вентиляции) или встроенный вентилятор в ванной комнате.

    3 — Обратный клапан на шланге, выходящем из «мокрой» зоны. Местоположение указано условно, так как возможны различные варианты. На рисунке клапан канального типа, где соединяются две трубы. Его также можно разместить на вентиляционной решетке или встроить в вентилятор. Другой вариант — клапан, встроенный в тройник (поз. 6).

    5 — обратный клапан на линии от выхлопа до тройника. Опять же, это место показано условно, так как очень часто вытяжки уже имеют встроенный обратный клапан на выходах.

    6 — Тройник, соединяющий воздуховоды от ванной и от вытяжки.

    7 — Наружная стена дома.

    8 — Решетка на выходе вентиляционного канала, в данном примере также оснащена обратным клапаном. Однако выше уже говорилось о подверженности внешних обратных устройств повреждениям — в этом случае достаточно иметь решетку, предотвращающую попадание в воздуховод птиц или насекомых, крупного мусора (опавших листьев) и колпак, защищающий выход воздуховода от прямого попадания дождя. И в принципе, обратный клапан на этом участке больше не нужен, так как все воздуховоды индивидуально защищены от обратной тяги.

    • Кстати, к приведенной схеме можно предъявить претензии — в ней отсутствует выход для естественной вентиляции из кухни. А зря — установка вытяжки никоим образом не заменяет необходимость постоянной круглосуточной циркуляции воздуха и вытяжки в кухонном помещении.

    Эта проблема решается либо наличием отдельного вентиляционного канала для естественной или принудительной (с помощью встроенного вентилятора) вытяжки воздуха, либо совмещением его с вытяжным каналом.

    Для такой комбинации можно использовать специальную вентиляционную планку, которая включает в себя соответствующую секцию решетки для естественной тяги и фланец для подключения вытяжного канала.

    Вентиляционный кожух, который сочетает в себе вентиляционную решетку и фланец для подключения вентиляционного канала от вытяжки.

    Вентиляционная планка, соединяющая вентиляционную решетку с фланцем для подключения вентиляционного канала от кухонной вытяжки.

    Казалось бы, все просто. Однако этот подход не лишен недостатков, которые весьма существенны.

    — Во-первых, поверхность жалюзи может оказаться явно недостаточной для правильной естественной вентиляции — она становится намного меньше поверхности выходного отверстия.

    — Во-вторых, на решетке отсутствует защита от обратного потока. Если вытяжной вентилятор включен, давление в воздуховоде может быть настолько велико, что часть паров, собирающихся над плитой, втягивается обратно в помещение через решетку. Поэтому обратный клапан явно необходим.

    Поэтому предпочтительно использовать тройник, оснащенный таким клапаном. Один выход тройника подключается к вентиляционному каналу. Второй, без обратного клапана, подключается к воздуховоду от кухонной вытяжки (клапан здесь не нужен, поскольку, как мы помним, он обычно уже присутствует на выходе самой вытяжки). Третий выход тройника, со встроенным обратным клапаном, используется для естественной вентиляции помещения.

    Когда навес не работает, клапан открывается и обеспечивает постоянный естественный приток воздуха. Однако при включении вытяжки в тройнике создается повышенное давление воздуха. Клапан активируется, и окно естественной тяги временно закрывается, предотвращая тем самым вытеснение собранных паров обратно в зону приготовления пищи.

    Интеграция системы естественной вентиляции с кухонной вытяжкой

    Схема подключения для естественной вентиляции с кухонной вытяжкой

    1 — кухонная вентиляция

    3 — Обратный клапан;

    4 — Вытяжка, установленная над варочной панелью.

    Позиция «а»:

    Вытяжка находится в выключенном положении. Обратный клапан открыт, и большая часть естественной вентиляции проходит через открытый выход тройника. Часть естественной вентиляции может проходить и через вытяжку, если это позволяет встроенный в нее обратный клапан.

    Позиция «б»:

    Вытяжка включена. Клапан повышения давления в тройнике закрывается, и весь объем воздуха, удаляемого из кухни, проходит только через вытяжку.

    Несколько

    Некоторые яркие примеры этой электрической схемы.

    Такая схема может быть немного расточительной с точки зрения внешнего вида, поскольку иногда она выглядит довольно громоздкой. Однако это обеспечивает бесперебойную работу вентиляции в любом режиме.

    • При выборе модели обратного клапана и его установке помните, что эти устройства также требуют периодического профилактического обслуживания. Влага, пары жира и пыль из отработанного воздуха могут скапливаться в крыльях или рамах. Со временем заслонки могут не приклеиться должным образом, и не исключены признаки обратной тяги. Другими словами, заслонки нужно время от времени чистить.

    Кроме того, нельзя исключить и поломку — механическое повреждение или, скажем, растрескивание (разрушение) мембраны. Это означает, что замена должна быть возможна.

    • Еще одна проблема, связанная с обратными клапанами, — это их шумность. При резком включении (например, вентилятором или сквозняком) лопасти многих моделей довольно чувствительно хлопают на ухо, что, кстати, дало этим устройствам название «хлопушки».

    Шумные заслонки могут стать причиной для беспокойства, особенно если они установлены в жилом районе или рядом с ним. В меньшей степени этим недостатком страдают качественные модели, в которых используются гибкие уплотнения, смягчающие удар створки при закрытии клапана.

    Обратный клапан с резиновой прокладкой - шум, издаваемый этими устройствами, значительно ниже.

    Обратный клапан с резиновым уплотнением — шум от таких устройств намного меньше.

    Домашние мастера также изобретают свои собственные усовершенствования для устранения такой проблемы. Например, самые распространенные заслонки имеют силиконовую прокладку по краю, к которому прижимается створка при закрывании. Действительно, силиконовый уплотнитель необходимо нанести, выровнять и покрыть концентрированным мыльным раствором, чтобы он не прилип к створке во время установки. Затем закройте створку — она вырежет в силиконе «гнездо» нужной формы. В таком положении дождитесь полной полимеризации герметика — и при успешной эксплуатации самодельное уплотнение должно работать не хуже заводского.

    Информация по обратным клапанам в основном указана. Однако стоит обратить внимание еще на один момент, предостерегающий от ошибок при выборе и установке таких устройств.

    Приложение: Полезная информация о правильном выборе и монтаже трубопроводов и обратных клапанов.

    Очень распространенной ошибкой, которую допускают «самоделкины» при установке домашней вентиляции, является установка клапанов, воздуховодов, решеток и т.д. с параметрами, недостаточными для нормальной, естественной циркуляции воздуха. Это относится, в частности, к самодельным устройствам или установке решеток со значительно уменьшенной площадью поперечного сечения, например, использование фланцевых крышек воздуховодов и решеток. Оказывается, что такая «модернизация» снижает эффективность вентиляционной системы в целом. В обмен на избавление от проблемы обратной тяги владельцы получают застойные явления, повышенную влажность в помещениях и прочие прелести.

    Следует понимать, что никто и ни при каких обстоятельствах не отказывается от естественной вентиляции, если, конечно, система принудительной вентиляции не работает постоянно, без перебоев. Однако это дорого, обременительно и, в случае с квартирами или небольшими частными домами, совершенно неоправданно.

    Естественная циркуляция подчиняется законам физики, и иногда невозможно пропустить необходимое количество воздуха через слишком узкие воздуховоды. Кроме того, при установке заслонок, даже самых чувствительных, часть кинетической энергии потока расходуется на открытие лопастей, и эффективность немного снижается. И это еще один аргумент в пользу того, что размер воздуховода должен соответствовать существующим стандартам.

    Система естественной вентиляции основана на принципе притока свежего воздуха через жилое пространство и последующей вытяжки через кухню, ванную комнату, умывальную и некоторые другие точки (кладовая, сушильная комната, тренажерный зал и т.д.).

    Обычный вентиляционный поток воздуха - это приточный и вытяжной поток воздуха на кухне, в ванной, туалете и других помещениях.

    Нормальная циркуляция воздуха в вентиляции — это приток через жилые помещения и вытяжка через вытяжные каналы в кухне, ванной комнате, санитарных зонах.

    Объем воздуха регулируется. Приточная установка должна соответствовать либо коэффициенту умножения общего воздухообмена в час, либо определенному количеству приточных установок на человека, постоянно находящегося в помещении (этот термин означает более двух часов).

    Удаляемый из этих помещений воздух также должен быть как минимум равен стандартным значениям.

    Кстати, нормы подачи воздуха определены в нескольких руководствах, с некоторыми различиями.

    Таблица минимальных объемов приточного и вытяжного воздуха для различных типов жилых помещений

    Тип номера Минимальные скорости вентиляции (комбинации в час или кубические метры в час)
    Поставка Выхлоп
    Свод правил СП 55.13330.2011 к СНиП 31-02-2001 «Здания жилые одноквартирные
    Жилые здания с постоянным местом жительства Не менее одной замены объема в час
    Кухня 60 м3/ч
    Ванная комната, туалет 25 кубических метров в час
    Другие комнаты Не менее 0,2 объема в час
    Свод правил СП 60.13330.2012 к СНиП 41-01-2003 Отопление, вентиляция и кондиционирование воздуха
    Минимальное потребление наружного воздуха на человека: постоянно занятые жилые помещения в условиях естественной вентиляции:
    При общей жилой площади более 20 м² на человека 30 м³/ч, но не менее 0,35 от общей кратности воздухообмена в час в жилище
    При общей площади пола менее 20 м² на человека 3 м³/ч на каждый 1 м² площади пола
    Свод правил СП 54.13330.2011 к СНиП 31-01-2003 «Здания жилые многоквартирные
    Спальня, детская комната, гостиная Однократный обмен объемами в час
    Кабинет, библиотека 0,5 объема в час
    Прачечная, подсобное помещение, гардеробная 0,2 объема в час
    Домашний тренажерный зал, бильярдная 80 м3/ч
    Кухня с электрической плитой 60 м3/ч
    Комнаты с газовыми приборами Одинарный испаритель + газовая плита 100 м³/ч
    Комнаты с твердотопливным котлом или плитой Однократная замена + 100 м³/ч для газовой плиты
    Бытовая прачечная, сушильная комната, гладильная комната 90 м³/ч
    Душ, ванная, туалет или совмещенный санузел 25 м³/ч
    Бытовая сауна 10 м3/ч на человека

    Значения, приведенные в статистике, дают представление о воздухообмене в час в вашем доме. Рекомендуется рассчитать потребление воздуха различными методами, а затем выбрать максимальное значение.

    Онлайн-калькулятор расхода воздуха упрощает задачу расчета необходимого количества свежего воздуха.

    Калькулятор для расчета необходимого количества свежего вентиляционного воздуха

    Затем рассчитайте минимальный объем, необходимый для вытяжных каналов — используя таблицу выше.

    Само собой разумеется, что в действительности, сколько воздуха поступает в помещение, столько же должно одновременно и выводиться. Поэтому, чтобы получить окончательный результат воздухообмена, сравнивается суммарный приток и отток — и берется максимальное значение. Это количество, с которым должна справляться хорошо функционирующая система вентиляции.

    Будет удобнее и прозрачнее, если мы составим таблицу, в которой перечислим все помещения в квартире (или доме) и для некоторых из них определим нормы притока (согласно двум методам расчета) и нормы оттока. Затем значения во всех столбцах суммируются — и выбирается максимальное значение.

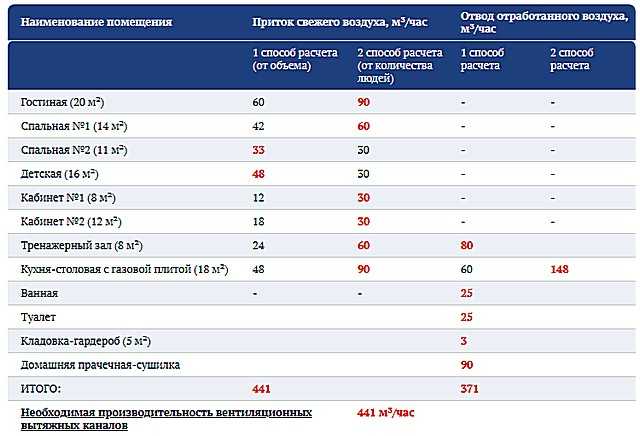

    Пример такой таблицы показан на рисунке:

    После расчетов для всех помещений выбираются и суммируются максимальные значения. Это кратность воздухообмена, которую должны обеспечить приточный и вытяжной каналы системы вентиляции.

    После проведения расчетов для всех помещений выбираются и суммируются максимальные значения. Это объем воздухообмена, который должны обеспечить приточный и вытяжной каналы системы вентиляции.

    Поэтому вытяжные диффузоры должны справляться с таким объемом воздуха. Он может быть распределен равномерно по имеющимся воздуховодам (но так, чтобы не быть меньше нормы, например, на кухне), или с преобладанием в определенной точке (опять же обычно на кухне).

    Если известен объем, который необходимо отводить в час, можно также рассчитать площадь поперечного сечения воздуховода. Однако для расчета также необходима скорость воздуха. Однако, согласно действующим стандартам для естественной вентиляции в зоне приточной решетки, т.е. непосредственно на выходе, скорость должна поддерживаться в диапазоне 0,5 ÷ 1,0 м/с. В случае принудительной вентиляции он, конечно, выше и составляет от 1,5 до 3,0 м/с. Эти ограничения связаны с санитарными нормами шума и вибрации.

    Имея необходимые данные, вы можете легко рассчитать площадь поперечного сечения воздуховода для обеспечения требуемой пропускной способности. В этом поможет приведенный ниже онлайн-калькулятор:

    Калькулятор для расчета площади поперечного сечения вентиляционного канала

    Поэтому независимо от того, покупаете ли вы готовое изделие (например, решетку, соединенную с фланцем) или делаете самодельный обратный клапан, сечение должно быть как минимум больше расчетного. В противном случае вся идея просто бессмысленна.

    И в качестве бонуса — еще один калькулятор.

    Не слишком сложно свести вычисленную площадь к сторонам прямоугольника. Однако необходимо соблюдать важное правило — соотношение сторон канала не должно быть больше, чем 1:3.

    Поскольку в вентиляционных системах широко используются как прямоугольные, так и круглые детали, иногда необходимо скорректировать расчетную площадь в соответствии с диаметром. Или для «оценки» размера прямоугольного воздуховода по отношению к диаметру трубы.

    Калькулятор для преобразования площади сечения в диаметр воздуховода

    Понятно, что диаметр указан в пересчете, и детали следует приобретать со стандартным диаметром ближайшего большего из двух.

«Июль в Швейцарии» — издательский дом
«Июль в Швейцарии» — издательский дом
