Системы вентиляции в многоквартирном доме

Алексей Дедюлин

Для поддержания комфортных условий в помещениях и обмена воздуха в соответствии с нормами каждое жилое здание должно иметь систему вентиляции. Это относится и к многоэтажным зданиям, которые являются основным сегментом городского жилищного строительства.

Во время строительства используются стандартные системы вентиляции жилых помещений, с помощью которых реализуются различные методы циркуляции воздуха.

В этой статье мы обсудим особенности традиционных схем, детали компоновки принудительной вентиляции и нюансы размещения системы вентиляционных каналов.

Содержание

Основные схемы естественной вентиляции

Многолетний опыт строительства многоквартирных домов позволил выбрать несколько наиболее эффективных схем создания системы вентиляции. Выбор схемы зависит от многих факторов: формы здания, количества этажей, загрязнения воздуха на улице в данном районе, уровня шума.

Обычные схемы выхлопных систем

Наиболее традиционной является естественная приточно-вытяжная вентиляция, при которой воздухообмен внутри жилых помещений происходит за счет разницы температур и давления.

Это означает, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий воздух поступает через окна, двери или специальные вентиляторы.

Схема вентиляционных шахт

Вариант установки отдельных шахт для каждой квартиры, который был возможен во времена малоэтажных зданий, больше не рассматривается.

Очевидно, что для высоких зданий, начиная с 9 этажа, физически невозможно установить несколько воздуховодов, идущих параллельно.

Поэтому в строительстве используются две системы, которые были признаны целесообразными:

  • Все воздуховоды ведут на чердак и там они соединяются горизонтальным воздуховодом. Из воздуховода загрязненный воздух выбрасывается через единственный выход, расположенный в наиболее удобном месте.

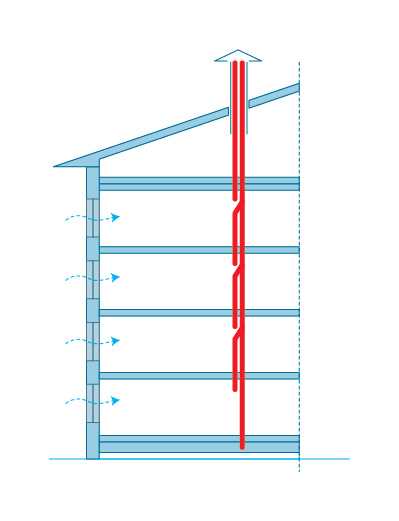

  • Отдельные квартиры подключены к общему стояковому каналу Отдельные квартиры подключены к общему стояку (воздуховоду) с помощью параллельных сателлитных воздуховодов, а отработанный воздух выводится с крыши с помощью вертикальных воздуховодов.

Основное различие состоит в двух моментах: наличие/отсутствие горизонтального коллектора на чердаке и наличие/отсутствие общих стояковых воздуховодов.

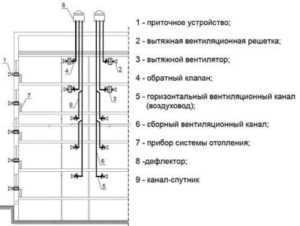

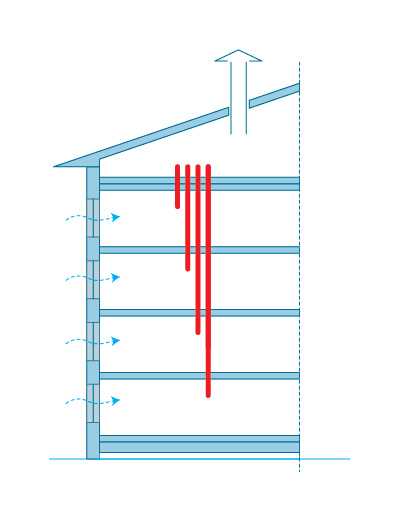

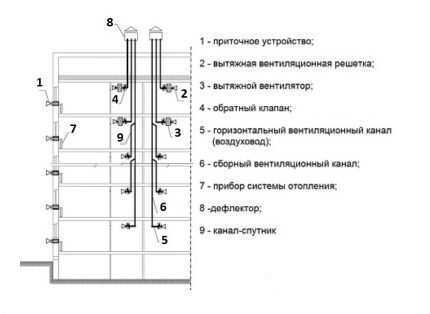

Схема вентиляционной установки с сателлитными каналами

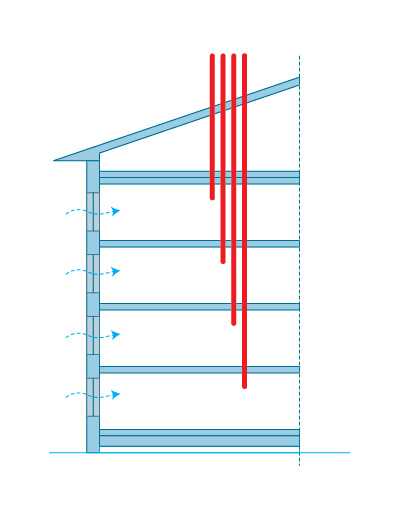

Местный дренаж с верхних этажей обусловлен тем, что горизонтальный воздуховод должен находиться на высоте не менее 2 м над жильем для создания тяги.

Индивидуальные воздуховоды, как и общий воздуховод, должны быть хорошо изолированы, иначе на чердаке будет образовываться конденсат, вызывающий преждевременное разрушение материалов и появление плесени.

При установке горизонтального чердачного воздуховода необходимо учитывать специальные требования. Например, его диаметр должен быть достаточно большим, чтобы предотвратить обратную тягу и попадание воздуха обратно в воздуховоды. Это может привести к попаданию отработанного воздуха в квартиры на более высоких этажах.

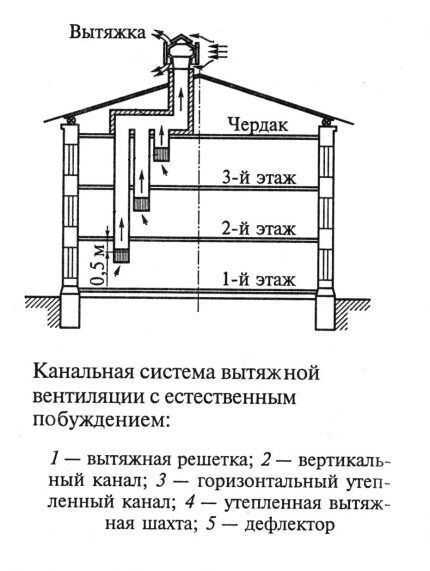

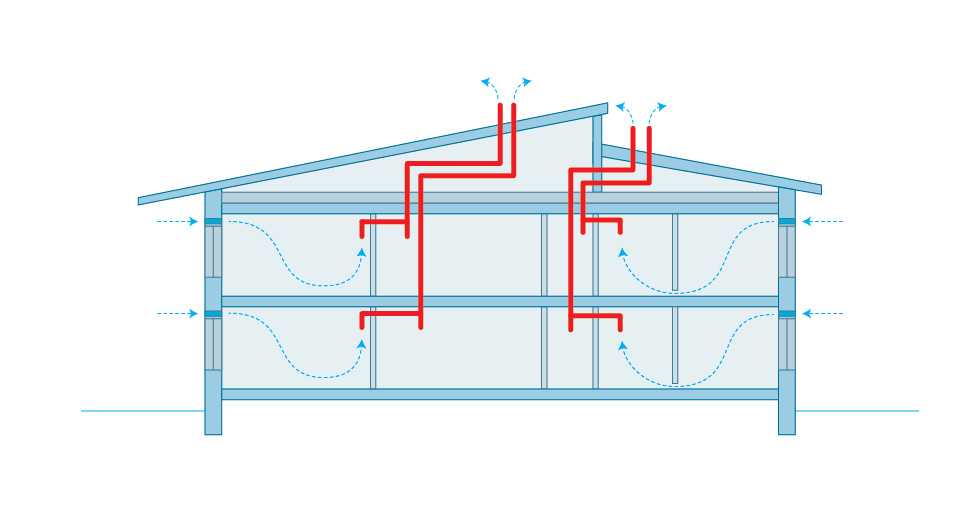

Схема с горизонтальным воздуховодом

Иногда нет возможности установить громоздкий горизонтальный воздуховод. В этом случае сечение трубы более узкое, но для верхних этажей используется та же локальная система – отдельные рукава, размещенные на чердаке.

Естественная вентиляция, которой оснащены почти все старые здания, имеет то преимущество, что не требует электричества.

Однако его эффективность зависит от разницы температур в здании и помещении, а шахты и воздуховоды требуют постоянной очистки, что на практике делается крайне редко.

Характеристики расположения воздуховодов в 9-этажном здании

В обычном доме процесс воздухообмена происходит естественным образом. Забор свежего воздуха в квартиры и отвод застоявшегося воздуха в квартиры осуществляется с помощью вентиляционных шахт с сателлитными каналами.

В большинстве случаев воздуховоды прокладываются от выходов в квартирах по схеме “2 этажа”, но их можно прокладывать и поэтажно.

Схема вентиляционной установки для жилого дома

Согласно стандартам, воздуховоды с этажей 8 и 9 проходят не в общем канале, а отдельно. Эта схема учитывает средние атмосферные условия, т.е. температуру наружного воздуха +5°C и отсутствие ветра.

Такая схема считается неэффективной, поскольку природные условия меняются, и функциональность естественной вентиляции снижается. Например, при сильной жаре он бесполезен. Вентиляционные каналы также могут засоряться, полностью блокируя движение воздуха.

Если система вентиляции не работает должным образом, необходима срочная очистка. Хотя обычно они проводятся каждые 5-6 лет.

Системы принудительной вентиляции

В современном жилье для герметизации оконных и балконных проемов используются пластиковые и металлопластиковые конструкции. Полимерное и алюминиевое остекление прочнее деревянного, но часто полностью закрывает естественные каналы притока свежего воздуха.

Двери также уплотнены до пола, что делает помещения полностью герметичными. Приток воздуха отсутствует, а при отсутствии эффективной системы забора воздуха выхлопная система становится бесполезной.

Чтобы решить проблему доступа свежего воздуха во все квартиры, в элитных блоках установлено специальное оборудование, приточные и вытяжные системы.

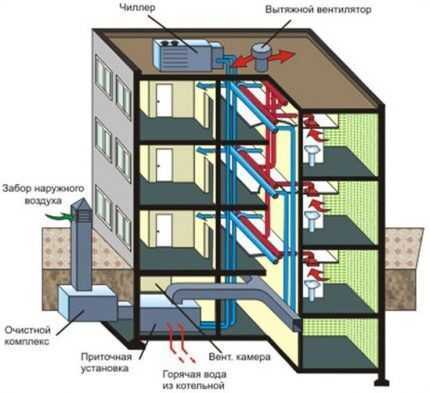

Принудительная вентиляция в жилом здании

Система приточно-вытяжной вентиляции довольно сложна, и для установки ее отдельных компонентов потребуется место в подвале (приточная с подогревом) и на крыше (вентилятор и чиллер).

В отличие от естественной вентиляции, побудительный воздух зависит от энергии. Кроме того, он состоит из набора сложных устройств, которые управляются с помощью одной панели управления.

Вентиляционная установка установлена рядом с приточным оборудованием, в подвале, и доступ к ней может иметь только квалифицированный обслуживающий персонал.

Можно сказать, что все три типа вентиляции присутствуют в многоквартирных домах, при этом естественная вентиляция является наиболее распространенной, а установка принудительных или комбинированных систем все еще ограничена.

Организация циркуляции воздуха в квартире

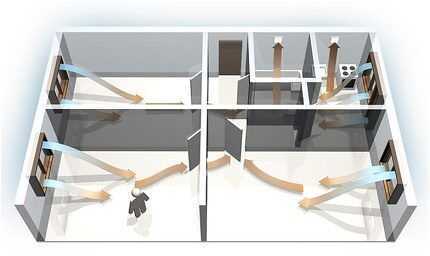

Рассмотрим, как организована циркуляция воздуха в индивидуальной квартире без дополнительного оборудования для воздухообмена.

Как уже упоминалось выше, свежий воздух поступает через различные оконные проемы и щели, а также через дверные проемы – приоткрытые двери и щели под дверями.

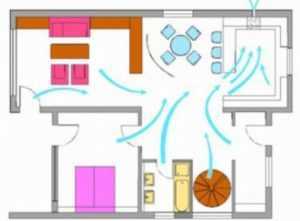

Движение воздуха в жилище

Комфорт в доме зависит от многих факторов, включая частоту воздухообмена и количество регулярно обмениваемого воздуха.

Существуют нормы, регулирующие поток воздуха.

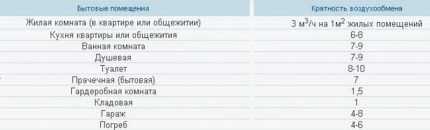

Таблица скорости замены воздуха

В старых зданиях вентиляционные шахты не всегда работают на 100%, что можно проверить простым способом. Возьмите лист бумаги и приложите его к вентиляционному отверстию. Если лист бумаги не удерживается силой тяги и падает, естественная вентиляция нарушается.

Вместо листа бумаги можно использовать горящую свечу или спичку. По движению пламени можно определить, есть ли сквозняк из помещения наружу.

Подробнее о том, как проверить вентиляцию в квартире и выяснить, есть ли проблема, читайте в другой статье.

Проблемы с вентиляцией влияют на самочувствие жильцов квартиры. Недостаток свежего воздуха вызывает сонливость, усталость и головные боли.

Особенно чувствительны к этому люди с сердечно-сосудистыми и респираторными заболеваниями. Они хотят, чтобы вентиляция и окна были постоянно открыты, а это приводит к резкому охлаждению помещений и, как следствие, к увеличению числа простудных заболеваний.

Мы также рекомендуем вам прочитать о том, как вернуть вентиляцию и воздуховоды в рабочее состояние.

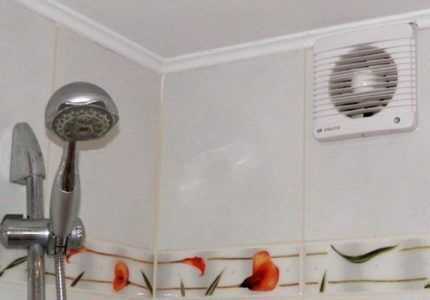

Вентилятор для ванной комнаты

Если у вас есть вытяжка, которая регулярно включается и сбрасывает воздух в вентиляционный поддон, это также поможет обеспечить быструю смену воздушных масс на кухне и в соседних помещениях.

При желании жильцы могут организовать собственную подачу воздуха. Это может быть как обычная вентиляция, так и специальные механические и технические устройства, например, приточный клапан на окне.

Вентиляция в жилом доме: Типы, модели и свойства

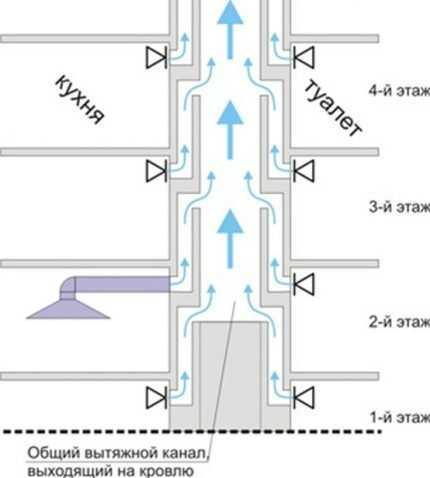

В каждом жилом доме есть вентиляционная шахта. Ее можно сравнить с венозной системой человека – именно через шахту воздушные массы перемещаются из разных точек (помещений) в одну – на чердак или наружу.

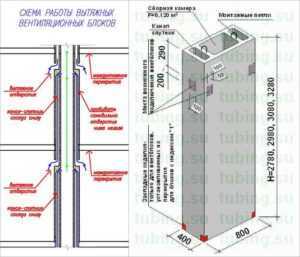

Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые укладываются один на другой. Стыки между ними заделываются цементным раствором. В новых зданиях вентиляционные шахты изготавливаются из металла или пластика. На крыше шахта отделана специальным зонтом – он защищает трубы от осадков, листьев и мусора.

Типы воздуховодов:

  • Встроенный. Поставляется с прямоугольным или квадратным сечением. Их укладывают во время строительства в несущие стены высотного здания. Они выполнены из кирпича или бетонных блоков.
  • Накладные/подвесные. Повторная сборка после завершения строительных и отделочных работ. Обычно изготавливается из оцинкованного стального листа. Их главный недостаток – подверженность коррозии, поэтому важно защищать их от повышенной влажности. Такие воздуховоды должны быть звуконепроницаемыми – в противном случае движение воздуха внутри металлического канала может сопровождаться гулом.
  • Снаружи. Они устанавливаются снаружи здания. Они изготавливаются из всех вышеперечисленных материалов.

Системы вентиляции в каждом многоэтажном жилом доме разные. Создание вентиляции проходит следующие этапы:

  1. Специалисты рассчитывают вентиляцию в жилом доме, исходя из площади квартир и отдельных комнат.
  2. Составляется схема вентиляции. В нем указывается, как распределяются воздушные потоки, поверхность воздуховодов, уровень шума оборудования, тип вентиляции и другие характеристики.
  3. На основе проекта составляется исполнительный чертеж, который утверждается техническими службами. После процесса утверждения подготавливаются необходимые документы.
  4. Вентиляционные каналы устанавливаются во внутренних стенах здания. После завершения работ система проверяется на соответствие всем требованиям.

Требования к вентиляции жилого здания:

  • герметичность;
  • Высокая эффективность;
  • пожарная безопасность;
  • соблюдение санитарных норм. В России санитарные нормы для вентиляции определены в СНиП 41-01-2003.

Типы вентиляции в жилых зданиях

Естественная вентиляция - схема

Наиболее частые естественная вентиляция. Это работает следующим образом:

  1. Свежий воздух поступает через открытые форточки, окна или вентиляторы.
  2. Вытяжной воздух вытесняется свежим и удаляется из помещений в вентиляционную шахту.
  3. Разница в температуре и давлении заставляет воздух из вентиляционной шахты перемещаться на чердак или крышу, а оттуда – наружу.

Естественная вентиляция установлена в зданиях из сэндвич-панелей и кирпича, а также в некоторых новых зданиях. Для его работы не требуется ничего, кроме самих воздуховодов, поэтому он прост и дешев для строителей. Однако у него мало преимуществ для жильцов: в жаркие дни воздухообмен практически прекращается, а зимой все тепло быстро “уходит” в систему вентиляции.

Для увеличения тяги в летний период в верхней части воздуховода устанавливается дефлектор. Это устройство перехватывает ветер и разделяет его на несколько воздушных потоков разной скорости. Это увеличивает перепад давления в воздуховоде, и отработанный воздух может выходить быстрее.

Естественная вентиляция в многоквартирном доме означает, что вытяжная система не работает без притока воздуха. Поэтому важно либо всегда оставлять окна открытыми, либо установить форточку – устройство, позволяющее проветривать помещение при закрытых окнах. Самые простые вентиляторы – это бытовые клапаны на окнах: они встраиваются в стекло, и свежий воздух поступает через специальное отверстие. Более эффективной системой вентиляции в квартире многоэтажного дома является кулер: он не только подает воздух в помещение, но и очищает его от аллергенов, вредных газов и мелкой пыли. Устройство может нагревать воздух до комфортной температуры.

Если вентилятор не имеет функции обогрева, рекомендуется устанавливать его как можно ближе к потолку помещения. Таким образом, всасываемый воздух смешивается с теплым воздухом в помещении.

Вентиляторы обычно располагаются в кухнях и ванных комнатах: именно в этих местах скапливается больше всего нежелательных запахов. Не допускается объединение вытяжек из кухни и туалета в одном вентиляционном канале, иначе запахи будут передаваться из одного помещения в другое. В ванной комнате установлены вытяжные вентиляторы для улучшения воздухообмена.

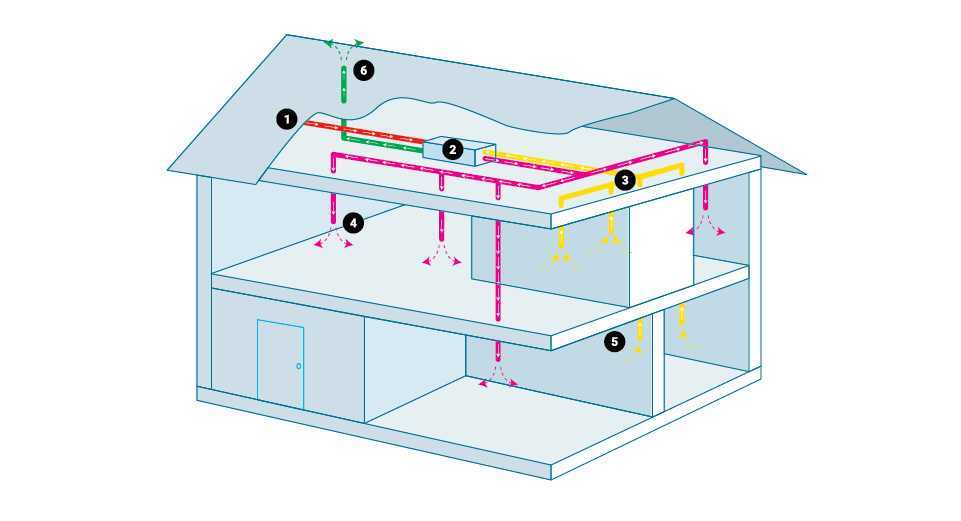

Принудительная вентиляция - схема

  1. место забора свежего воздуха;
  2. Устройство, которое может включать нагреватель, рекуператор, фильтры, вентиляторы;
  3. воздушные каналы;
  4. диффузор, через который подается свежий воздух;
  5. вентиляционная решетка для всасывания продуктов сгорания;
  6. дымоход, через который выводится отработанный воздух.

Принудительная вентиляция не зависит от погодных условий. Воздух сжимается и нагнетается с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они могут обработать. Такая система стоит дороже и обычно устанавливается в элитных домах.

Фильтры, шумоглушители, нагреватели и другое оборудование часто встроены в систему механической вентиляции. Устройство занимает много места, поэтому его размещают на чердаке или на техническом этаже. Доступ к устройству должен иметь только квалифицированный обслуживающий персонал.

Существует также комбинированная вентиляцияСуществует также комбинированная вентиляция, когда вентилятор только подает или удаляет воздух из наружного пространства.

Иногда в конструкцию вентиляции добавляется функция очистки. Например, компания Tion производит воздухоочиститель Tion Eco, который встраивается в систему комбинированной вентиляции: он очищает загрязненный воздух от пыли, плесени, бактерий, дыма и аллергенов. Станции CityAir могут быть установлены на входе и выходе вентиляции для контроля качества воздуха до и после очистки.

Иногда система вентиляции оснащается рекуператором, который забирает тепло из вытяжного воздуха и отдает его обратно в приточный воздух. Это позволяет сэкономить на расходах на отопление квартиры.

Вентиляционные системы для квартир в многоквартирном доме

Как правило, при строительстве квартир в многоэтажном доме используются четыре системы вентиляции.

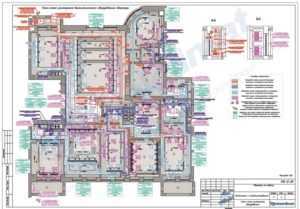

План этажа многоэтажного дома

1. Вытяжные каналы в многоквартирных домах индивидуальны, т.е. из кухни, туалета и ванной комнаты на каждом этаже на крышу ведет отдельный вытяжной канал. Таким образом, запахи и вонь от соседей не проникают в квартиру, а тяга становится более стабильной. Однако это не всегда удобно для строителей: во-первых, это слишком дорого, а во-вторых, дополнительные трубы занимают много места.

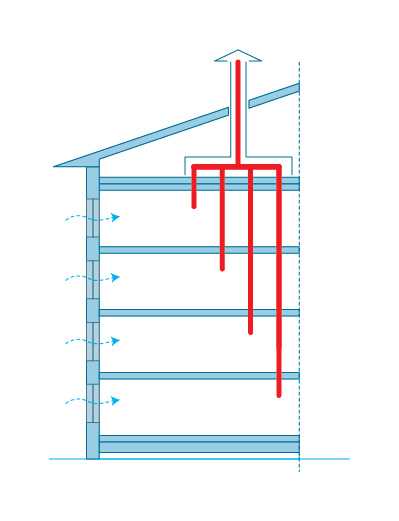

Схема вентиляции шахты этажа/пола

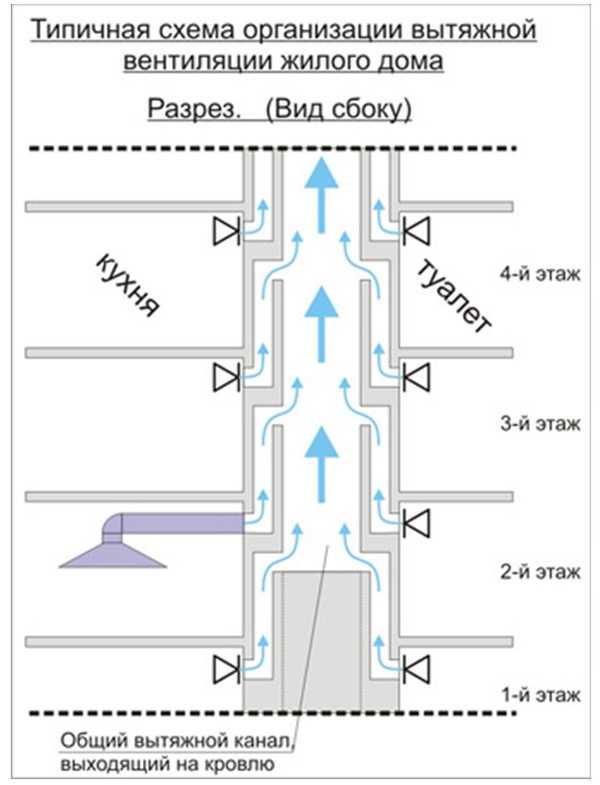

Вытяжные каналы из всех квартир соединены в горизонтальный канал – коллекторный канал на чердаке. Оттуда воздух поступает наружу. Если диаметр воздуховода недостаточен, вытяжной воздух будет возвращаться в квартиры на верхних этажах. Чтобы избавиться от обратной тяги, необходимо либо искусственно расширить вентиляционный канал, либо подвести воздуховоды с верхних этажей непосредственно к вентиляционному каналу наверху.

Схема вентиляции шахты перекрытия в многоэтажном доме

3 Этот вариант похож на предыдущий, за исключением того, что отработанный воздух идет не в коллекторный канал, а непосредственно на чердак. В противном случае на чердаке появятся конденсат и плесень, а строительные материалы начнут разрушаться.

Схема вентиляции шахты перекрытия в жилом здании

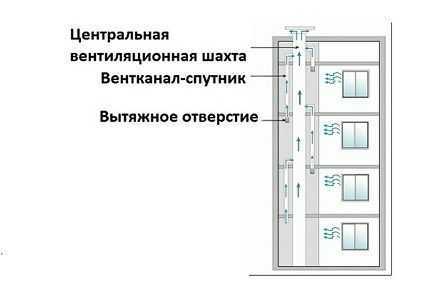

4 Вентиляция с помощью каналов-спутников похожа на дерево: вытяжные каналы – ветви в каждой квартире соединены со стволом – общим вертикальным стволом. Такая система экономит пространство и деньги, но у нее есть проблема: при нарушении тяги запахи из одной квартиры могут попасть в другую.

Любая конструкция вентиляции в многоквартирном доме имеет один общий недостаток: расстояние от верхнего этажа до конца вытяжной трубы невелико, поэтому тяга слабая. Для его укрепления от квартир на верхнем этаже прокладываются индивидуальные вентиляционные каналы на высоту не менее одного метра.

Кто чистит вентиляционную систему в многоквартирном доме?

Вентиляция в жилом доме проверяется путем помещения листа бумаги или бумажного полотенца на вентиляционную решетку. Если лист или салфетка не прилипают к решетке, значит, существует проблема с вентиляцией.

Возможные причины отсутствия тяги:

  • Вал просто не работает. Если дом старый и шахта сделана из бетонных блоков, на их стыках могут появиться трещины.
  • В шахте имеется засорение. Пыль, мелкий мусор и насекомые попадают в воздуховоды. На кухонной вытяжке могут образовываться жировые отложения.
  • Отсутствие подачи воздуха. Если в квартире нет свежего воздуха, нет возможности отводить использованный воздух. Однако пропускная способность приточного и вытяжного отверстий должна быть примерно одинаковой: воздух, проходящий через небольшой оконный проем, недостаточен для правильной вентиляции.

Вы можете самостоятельно очистить только решетку в вентиляционном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если вентиляция не работает, проводится диагностика: в шахту вводится видеокамера, чтобы найти причину засора. Затем с помощью воздушной щетки удаляется весь мусор.

Система вентиляции должна быть не только очищена, но и продезинфицирована. Распылитель с гибкой трубкой направляется в центр люка и очищает его стенки антибактериальным раствором. Для более эффективного лечения можно обратиться в службу гигиены: они проанализируют бактериальную среду в системе вентиляции и подберут индивидуальное дезинфицирующее средство.

Необходимо регулярно проверять систему вентиляции. Кто отвечает за вентиляцию в многоквартирном доме? Управляющий вашим домом или ТСЖ обычно заключает договор с отдельной компанией. Все расходы на проверку, чистку и ремонт вентиляции включены в стоимость коммунальных услуг.

Проблемы проектирования и эксплуатации вентиляции в многоэтажных зданиях

От того, как организована вентиляция в многоэтажных зданиях, зависит состав воздуха и здоровье жильцов.

Вентиляция многоэтажных домов

Многие люди хотят сделать свое проживание более комфортным и уютным. Но бывает и наоборот. Не задумываясь о последствиях или по незнанию, они нарушают воздухообмен, что приводит к негативным последствиям. Цель данной статьи – объяснить, как работает система вентиляции в жилом доме, какие факторы мешают ее работе и к каким проблемам это приводит.

При проектировании и установке системы вентиляции дома необходимо учитывать следующие основные условия.

Наличие тех или иных элементов будет напрямую зависеть только от типа системы. Однако, независимо от выбранного варианта, он будет содержать такие обязательные элементы:

  • воздушные каналы;
  • вентиляционная шахта;

Независимо от типа, это обязательно будет приточно-вытяжная вентиляция. Поэтому необходимо обеспечить не только выхлоп, но и впуск в одном и том же объеме.

В зависимости от типа вызываемой тяги такие системы обычно делятся на:

  • естественная – тяга возникает из-за разницы в температуре и давлении между внешним и внутренним помещением;
  • Комбинированная тяга – тяга или тяговое усилие создается электромеханически;
  • принудительная тяга – тяга и выхлоп создаются специальными вентиляторами и другими устройствами.

При использовании естественной вентиляции в многоэтажных жилых домах вентиляционная шахта обязательна.

Требования к его размещению просты и одинаковы для всех зданий:

  • герметичность;
  • Производительность по воздуху соответствует расчетной производительности;
  • соответствует гигиеническим нормам;
  • пожарная безопасность.

Кроме того, в зависимости от схемы воздухообмена, система может быть смешанной или вытесняющей. Первый метод характерен для непроницаемых стен с пароизоляцией. Приток происходит через вентиляционные отверстия и различные щели. Из-за относительно высокой начальной скорости свежий наружный воздух смешивается с загрязненным воздухом. Если воздушный поток организован неправильно, будет трудно выводить загрязненный воздух.

При выборе типа вентиляции необходимо учитывать все факторы, такие как

  • Количество этажей;
  • Расположение по отношению к другим зданиям
  • Уровень внешнего шума;
  • Загрязнение окружающей среды.

Для многоквартирных домов и зданий с уровнем шума до 51 дБА рекомендуется естественная вентиляция. Если здание расположено в особо загрязненной зоне или уровень шума превышает 51 дБА, необходима система подачи воздуха и желательна фильтрация.

Компоненты вентиляции в высотном здании

Расположение забора наружного воздуха размещается в определенных местах, в зависимости от того, как организована вентиляция в жилом доме. Если в конкретной системе приточный воздух не подогревается, его следует направлять как можно ближе к потолку помещения. Это обеспечит полное смешивание с более теплым комнатным воздухом.

Для того чтобы всасываемый воздух нагревался радиаторами, установленными в квартире, всасываемый воздух направляется близко к радиаторам.

В случае, когда приточный воздух нагревается непосредственно воздуходувками, воздухозаборник размещается в нижней части помещения.

Независимо от типа системы, приток происходит только в жилых помещениях, а вытяжка – на кухне и в ванной комнате. Вытяжной патрубок должен находиться на высоте не менее 2 метров над полом. Система вентиляции в многоэтажном здании не обеспечивает перетекание воздуха из санитарных и подсобных помещений в жилые комнаты.

Вентиляционные каналы различных помещений с естественной вытяжкой загрязненного воздуха рекомендуется выполнять раздельно, исключая одноуровневые блоки. Если это невозможно в жилом здании, следует предусмотреть отдельные воздуховоды в одной вертикальной шахте.

Они соединены с такой шахтой в основном через каждые два этажа. Вентиляция на верхнем этаже является отдельной и не может быть подключена к шахте.

Особенности и функции в панельных домах

В этом популярном типе домов вентиляция регулируется естественным образом. Это касается как старых кирпичных домов, так и малобюджетных новостроек. Воздух извне поступает через щели и неплотности в старых рамах или через специальные отверстия в современных пластиковых рамах.

Выхлоп в них вызван постоянной тягой в вентиляционном канале, который поднят над коньком крыши или выходит в чердачное пространство. Наружный воздух, который попадает в квартиры через окна из-за тяги в вентиляционном канале, направляется на вытяжку в ванной комнате или на карниз на кухне. Это означает, что воздух проходит через все комнаты в квартире и постепенно вытесняет загрязненный воздух наружу.

Как работает вентиляция в типовом проекте

Наиболее распространенным проектом для сборных квартир является девятиэтажный дом. Принцип вентиляции тот же. Воздух с улицы попадает в квартиру через окна и щели. Воздух удаляется через спутниковые воздуховоды на кухне или в ванной комнате. Один или, реже, несколько вентиляционных каналов соединяются с главным каналом. Эти воздуховоды соединены с главным воздуховодом через два этажа. Эти воздуховоды довольно громоздки и занимают много места. Большой дом с перекрытиями, скорее всего, будет иметь такую систему.

Типичная схема вентиляции жилого дома

В 9-этажном доме это означает теплый чердак. Выхлопные газы с 8-го и 9-го этажей выходят непосредственно в атмосферу, минуя общий воздуховод. Дизайн 9-этажного дома был разработан для абсолютно безветренной среды с температурой наружного воздуха +5.

Хотя естественная вентиляция в этих зданиях не очень эффективна, она почти не требует обслуживания, и засоры случаются редко. Бывали случаи, когда вентиляционные каналы забивались строительными материалами во время строительства дома. Такой сюрприз впоследствии отразился на качестве вентиляционных каналов. В большинстве случаев необходимо чистить воздуховод раз в 5 или 6 лет.

Многие люди во время ремонта перекрывают поток воздуха в определенной зоне. Неосознанно они думают, что вытяжка не пострадает, но процесс обновления воздуха в квартире затрудняется или вовсе прекращается.

Наиболее распространенные действия, которые приводят к нарушению и сбоям в работе естественной вентиляции

  • установка герметичных пластиковых окон;
  • межкомнатные двери с уплотнителем;
  • установка различных вентиляторов в карнизах.

Чтобы не препятствовать естественной вентиляционной тяге, нельзя загромождать приточные и вытяжные отверстия. В случае пластиковых окон необходимо установить вентиляционные отверстия или отдельно установить внешние вентиляционные отверстия. Двери между комнатами должны быть оснащены решетками в нижней части. Поперечное сечение вытяжного воздуховода не должно быть загромождено вентиляторами.

Возможные варианты вентиляции в многоквартирном доме

Современная вентиляция в многоквартирном доме осуществляется с помощью одного дымохода. С каждого этажа на крышу выводится отдельная труба из сантехнического помещения. В этом случае исключается возможность проникновения запахов, а вся система работает бесперебойно и надежно.

Еще один хороший вариант – если все вертикальные воздуховоды входят в общий горизонтальный коллектор на чердаке. Воздух из него проходит наружу через одну общую трубу.

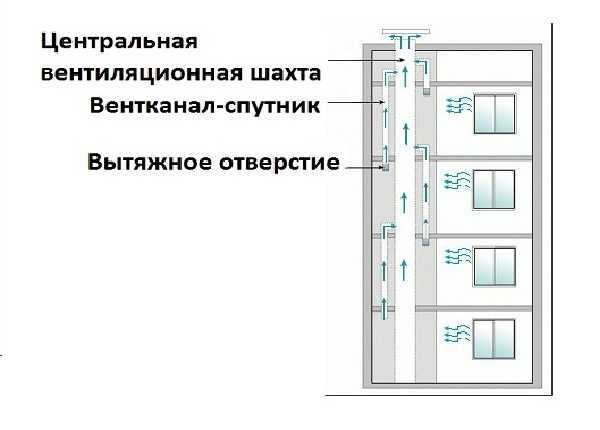

Самый нестабильный метод – это когда небольшой спутниковый канал из каждой квартиры входит в общий вентиляционный канал. Такая система вентиляции гораздо дешевле в панельном доме и увеличивает жилую площадь, но постоянно создает множество проблем для жильцов. Наиболее распространенной проблемой является распространение запахов из одной квартиры в другую.

Вентиляционная шахта со спутниковым воздуховодом

Лучшим вариантом вентиляции являются электромеханические системы принудительной вентиляции. Они используются в современных новых зданиях, за исключением малоэтажных. Блок питания такой системы располагается в подвале или сбоку от основного здания. Он подает отфильтрованный и нагретый или охлажденный воздух во все комнаты и помещения. С другой стороны, на крыше устанавливается электрический вытяжной вентилятор с точно такой же номинальной мощностью, как и приточный вентилятор. Его задача – удалить загрязненную смесь из квартир путем экстракции.

Это одна из примитивных схем устройства. Более сложная система, которая может быть установлена в современном высотном здании, использует новые энергосберегающие технологии. Одним из примеров является рекуператор – устройство, позволяющее извлекать тепло или холод из отработанного воздуха и возвращать его в приточный воздух.

Рекомендации по вентиляции

Следствием установки современных герметичных окон и дверей является то, что вентиляционные компоненты не работают должным образом и не соответствуют рекомендациям СНиП. Мало кто готов к тому, что в любое время года, даже в холодные дни, окна должны быть приоткрыты, чтобы впустить необходимое количество воздуха. Без эффективной вентиляции повышается влажность, увеличивается насыщение углекислым газом и снижается насыщение кислородом. В таком микроклимате помещения, когда влажность воздуха выше нормы, плесень и различные грибки размножаются очень хорошо. Это очень неблагоприятно для человеческого организма и некрасиво.

Решение довольно простое. Необходима система принудительной вентиляции. Использование системы рекуперации позволяет поддерживать комфортный микроклимат и свежий воздух при минимальных затратах энергии.

Способы монтажа вентиляции в жилом доме


Жилой блок (MAB) – это сложное инженерное сооружение, предназначенное для проживания большого количества людей. Нехватка места в черте города и прогресс в области технологий и материалов способствуют увеличению этажности. Стандартные пятиэтажные здания из плит и девятиэтажные кирпичные здания уже не актуальны. Высокие здания в 15-20 этажей заменяются, поэтому появляются новые технологии для вентиляции, отопления и других инженерных коммуникаций. Схема вентиляции в многоэтажном доме меняется, но задача остается прежней – хорошо проветривать квартиры. Создание законченной конструкции, способной пройти государственную экспертизу, является нетривиальной задачей. Только профессиональные дизайнеры способны соблюсти все строительные нормы.

Важность вентиляции в многоквартирном доме

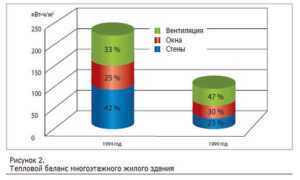

img Тепловой баланс жилого здания

Система вентиляции имеет несколько функций:

  1. Обеспечивает приток свежего воздуха через окна, двери и вентиляционные решетки.
  2. Удаляет отработанные воздушные массы через вентиляционные решетки и вытяжки.
  3. Поддерживает скорость воздухообмена.
  4. Регулирует относительную влажность воздуха.

Без качественного воздухообмена жить в квартире невозможно. Тепловое излучение людей, пыль, неприятные запахи и влажность – все это факторы, ухудшающие микроклимат в помещении. Вот почему так важно спроектировать и установить полную, правильно функционирующую систему вентиляции.

Нормативные требования

Большинство нормативных параметров и данных для расчетов указаны в СНиП 31-01-2003 “Здания жилые многоквартирные”, СНиП 41-01-2003 “Отопление, вентиляция и кондиционирование воздуха”. А также СНиП 2.09.04-87*, СНиП 2.08.02-89*.

Для расчета используется несколько параметров:

  1. Температура воздуха в помещении: для жилых комнат +20-22 0 C; кухня с электрической и газовой плитой 16-18 0 C; ванная комната +25 0 C; туалет +18 0 C; совмещенный санузел +25 0 C; коридор (холл) +16 0 C; кладовая +12 0 C; машинное помещение лифта +5 0 C
  2. Интенсивность воздухообмена: Диапазон от 25 до 90 м3 /ч на человека.
  3. Расход наружного воздуха определяется площадью помещения: для жилых помещений он составляет 3 м3 /ч на квадратный метр площади.

Это все общие параметры, и каждый регион может варьировать их значения в зависимости от климатических условий.

У дизайнеров есть определенная свобода действий:

  • Согласно СНиП, расчетная температура в одной из спален многокомнатной квартиры составляет +22 0 С.
  • В квартирах, приспособленных для проживания людей с ограниченными возможностями, максимальное значение температуры снижено.
  • Вентиляция угловых квартир рассчитывается по норме плюс 2 0 С, но не выше +22 0 С.

В настоящее время пластиковые оконные конструкции и плотные стальные входные двери полностью сводят на нет эффект микропроветривания через щели, поэтому проектировщикам трудно добиться нормативных параметров микроклимата. В высотных зданиях монтаж приточной вентиляции сложнее: интенсивность эксплуатации должна быть увеличена, а значит, необходимо увеличить размер вентиляционных каналов. Однако это не всегда возможно с конструкцией здания.

Стандарты для жилых единиц

Строительные нормы и правила предъявляют ряд требований к конструктивному исполнению вентиляционной системы:

  • Наличие хотя бы одного окна с выходом на улицу. Это необходимо для правильной работы естественной вентиляции.
  • Окна или воздухозаборники на первом этаже должны находиться на высоте не менее 1000 мм над слоем снега, а летом – 2000 мм над стяжкой.
  • Площадь поперечного сечения вентиляционных каналов для кухни составляет 150 см2 , для совмещенного санузла и раздельного туалета и ванной – по 100 см.
  • Направление воздушного потока строго из жилых помещений в служебные зоны, а затем через общий воздуховод на крышу.
  • Не допускается прокладка электрических кабелей внутри вентиляционных каналов.
  • Вентиляционные каналы не должны пересекаться друг с другом или с кабельными каналами.

Естественная вентиляция в МФБ

img Пример приточно-вытяжной системы

МФО в больших зданиях традиционно оснащаются естественной приточно-вытяжной вентиляцией. Принцип работы основан на разнице давления и температуры внутреннего и наружного воздуха. Окна используются для подачи и удаления воздуха через вентиляционные отверстия в стенах здания.

В советское время использовалась громоздкая и не всегда оправданная схема вентиляции: каждая решетка имела свой канал на чердак, а там они объединялись в один большой канал, который выходил в вытяжную шахту.

В современном строительстве метод индивидуальных воздуховодов используется для МФБ высотой до четырех этажей.

Современные МФБ выше четырех этажей оснащены трубо-спутниковой системой вентиляции. Это оптимальное решение для выполнения нормативных требований.

Межмагистральная система

img Схема вентиляции со спутниковыми каналами

Эта вентиляционная система состоит из вертикального коллекторного канала (ствола) и его боковых ответвлений (спутников). Эта система вытягивает воздух из кухонь, туалетов и ванных комнат. Отработанный воздух поступает в боковой воздуховод через выпускное отверстие и попадает в главный сборный воздуховод на уровне пола. Эта система обладает высокой аэродинамической устойчивостью и отвечает всем требованиям пожарной безопасности.

Существуют две версии: первая – с отдельным боковым ответвлением для каждой точки использования; вторая позволяет снабжать кухню и ванную комнату через одно боковое ответвление (но только если оно находится на высоте не менее 2000 мм над обслуживаемыми помещениями). Это требование продиктовано аэродинамическими свойствами.

Один или два из двух верхних этажей могут быть подключены к отдельному контуру. Это связано с невозможностью подключения боковых ответвлений к основной магистрали из-за конструктивных особенностей здания.

На чердак воздух поступает из нескольких сборных вертикальных воздуховодов. Таким образом, чердачное пространство является горизонтальным участком общей вентиляционной системы здания. Через вентиляционные шахты, одну или несколько для каждой секции, она выводится в атмосферу. Чтобы уменьшить потери тепла, чердак необходимо утеплить.

Существует два варианта воздуховодов. В типовых жилых домах используется поэтажный вентиляционный блок, который может быть выполнен в кирпичной или железобетонной кладке (панельные дома серий 86 и 800). Небоскребы, а также многие современные многоквартирные дома оснащены стальными воздуховодами.

Конструкция вентиляционной установки

img Пример вентилируемой блочной конструкции

Вентиляционный блок состоит из центрального канала с одним или несколькими ответвлениями и переходного клапана. Почти все системы вентиляции в многоквартирных домах имеют боковое ответвление на каждом этаже. Однако так было не всегда, в прошлом соединения выполнялись через каждые 2-5 этажей.

Блоки соединяются цементно-песчаным раствором – быстрый, но ненадежный способ герметизации: шов может сдвинуться или раствор может заполнить внутреннее пространство, в этом случае снижается скорость вентиляции. Стыки герметизируются силиконовым клеем для предотвращения нежелательных эффектов.

Пример вентиляции в 9-этажном доме

Стандартный жилой дом советских времен имеет 9 этажей. Естественная приточная вентиляция с входом через окна и двери и выходом через схему магистральных коридоров. В большинстве конструкций чередование боковых выходов происходит через два этажа, но иногда встречается поэтажная схема. Вытяжка воздуха из квартир на двух верхних уровнях осуществляется по отдельным каналам, а не по общему каналу.

Схема вентиляции для стандартного жилого дома

Производительность системы вентиляции рассчитана для первых этажей без ветра, предполагая среднюю температуру наружного воздуха +5 0 C.

Недостатки естественной вентиляции

Вентиляционные установки аналогичной конструкции используются в 10- и 25-этажных домах. Это приводит к опусканию воздушных масс: они не успевают набрать достаточную скорость, чтобы изгнать отходы из кранов квартир на верхнем уровне. Если ветра нет или он дует в сторону противоположного фасада, жители верхних этажей чувствуют его запах из квартир внизу.

В очень жаркие дни, даже при всех открытых окнах, интенсивность вентиляции при классической схеме естественной вентиляции значительно снижается, поэтому для создания комфортных климатических условий рекомендуется использовать кондиционер.

Вентиляция подвала

Вентиляция подвала осуществляется так же, как и в основном здании. Если окон нет, свежий воздух подается через вентиляционные отверстия и проемы в подвале здания. Снаружи они защищены решетками.

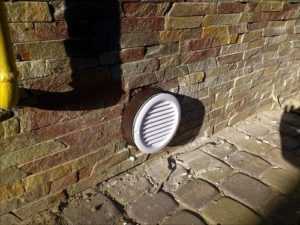

img Вентиляционные отверстия

Плоская вентиляция

img Диаграмма движения воздуха в жилище

Поток воздуха при естественной вентиляции происходит следующим образом: более холодный воздух поступает через открытые окна или щели между рамой и стеной или между дверной панелью и рамой. Тяга тянет его к вентиляционным решеткам. Поскольку он холоднее, он выталкивает теплый отработанный воздух вверх, откуда он выходит через вентиляционные отверстия в ванной, кухне и туалете.

Это идеальный вариант, который не учитывает современные герметичные пластиковые окна и металлические двери. При деревянных окнах инфильтрация происходит через открытые форточки, которая кратковременна и негативно влияет на общий микроклимат. Поэтому для улучшения вентиляции жилых помещений используется несколько дополнительных устройств:

  • Кухонные вытяжки. Это местные системы механической вытяжки, устанавливаемые над электрическими или газовыми плитами. Они сбрасывают воздух в вентиляционную шахту. Также можно вывести отработанный воздух на улицу через окно.
  • Вытяжные вентиляторы. Устанавливается в вентиляционных отверстиях на кухне, в ванной комнате или в оконном проеме. Они дополнительно стимулируют удаление воздуха.
  • Воздухозаборники. Специальные механизмы, установленные в оболочке здания. Позволяет регулировать объемный поток подаваемого воздуха. Эффективная система естественной вентиляции.
  • Воздухозаборники. Вентилируемые пластиковые окна. Благодаря высокому аэродинамическому сопротивлению они не пропускают шум. Относится к дополнительным устройствам естественной вентиляции для квартир.

В многоквартирных жилых домах индивидуальной планировки, а также в некоторых террасных домах система естественной приточно-вытяжной вентиляции дополняется системой механической вентиляции. Для этого на крыше МФБ устанавливаются автономные вентиляторные установки, которые могут работать как приточные и вытяжные. Эта схема энергоемкая, сложная и редко используется в типовых зданиях.

Очистка вентиляционных каналов в жилых зданиях

Воздуховоды, решетки и боковые вентиляционные отверстия засоряются, что уменьшает количество поступающего воздуха, поэтому их необходимо периодически чистить.

Их можно очищать двумя способами:

  • Профессиональная уборка. Для устранения засоров и засоров в коллекторном канале и боковых ответвлениях вызывается профессиональная клининговая компания.
  • Самоочистка. Для этого необходимо промыть вентиляционное отверстие и удалить мусор из бокового ответвления. Доступ к коллекторному каналу невозможен без специального оборудования.

Система вентиляции в MFB представляет собой сложную сеть главных, боковых и вспомогательных каналов. Только профессиональные проектировщики могут рассчитать проектную мощность.

img Пример проекта

Компания “Мега.ру” предоставляет услуги в области проектирования вентиляции. Наши специалисты помогут вам решить проблемы любой сложности, они расскажут, как работает система вентиляции любого объекта. Мы работаем в Москве и Московской области, также предлагаем свои услуги в соседних регионах. Мы практикуем удаленное сотрудничество. Если у вас возникли вопросы, пожалуйста, свяжитесь с нашими специалистами. Как связаться с нами на странице “Контакты”.

«Июль в Швейцарии» — издательский дом
«Июль в Швейцарии» — издательский дом
