Как установить отопительный котел по принципиальной схеме?

Как правильно подключить бойлер

Все больше владельцев не только частных домов, но и городских квартир, не желая быть зависимыми от коммунальных служб, устанавливают в своих домах автономную систему отопления, «сердцем» которой является котел — теплогенератор. Но он не может работать сам по себе. Схема ленточного котла отопления — это совокупность всех вспомогательных устройств и труб, которые соединены по определенной схеме и образуют единый контур.

Какова цель

  • Для обеспечения циркуляции жидкости в системе и передачи тепловой энергии в помещения, где установлены отопительные приборы — радиаторы.
  • Для защиты котла от перегрева и защиты дома от попадания природного газа или угарного газа в случае возникновения нештатных ситуаций. Например, потеря пламени горелки, утечка воды и тому подобное.

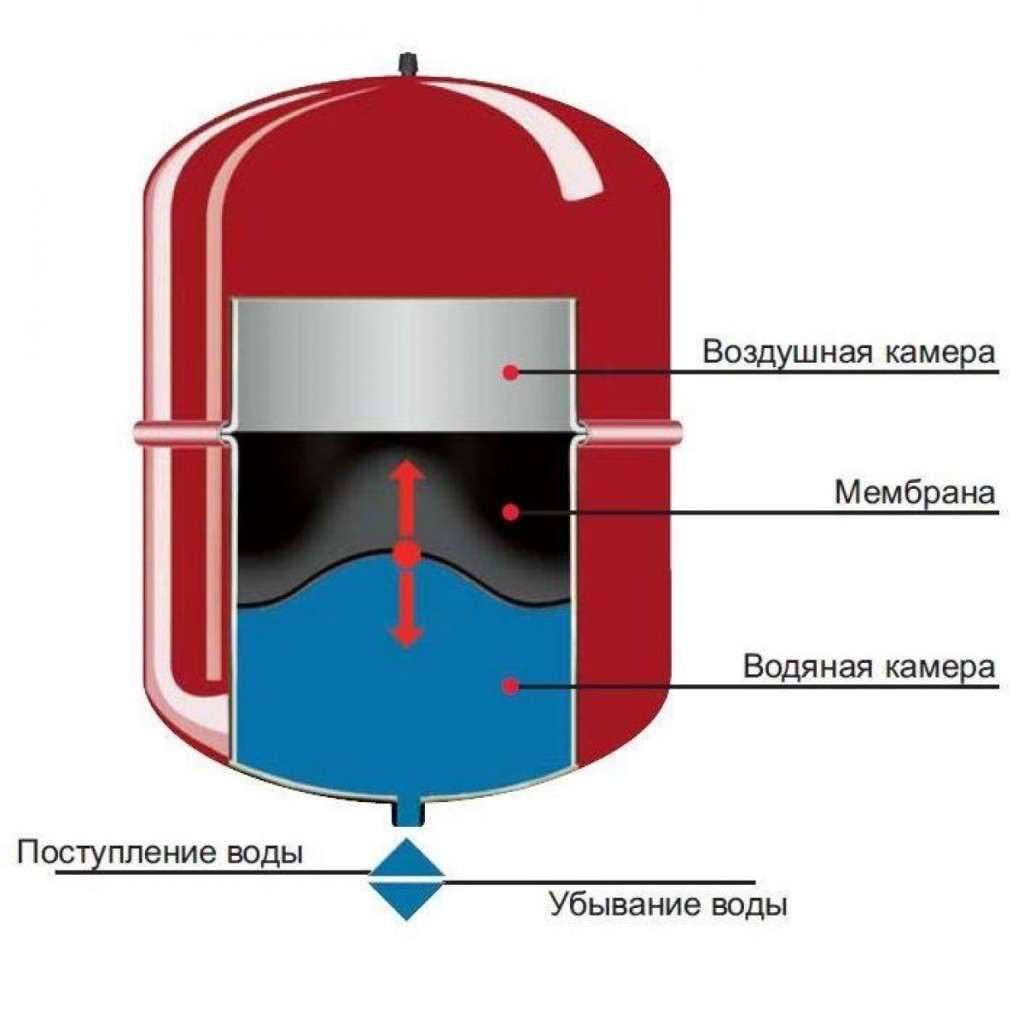

  • Для поддержания давления в системе на необходимом уровне (расширительный бак).
  • Правильно установленная схема подключения газового котла (бондинг) позволяет котлу постоянно работать в оптимальном режиме, что значительно снижает расход топлива и экономит расходы на отопление.

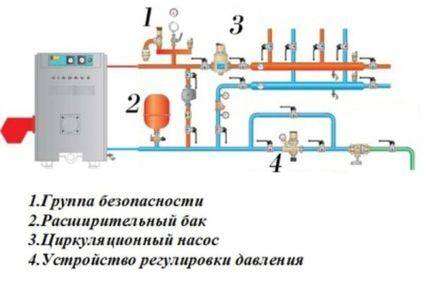

Основные элементы схемы

  • Генератор тепла — котел.

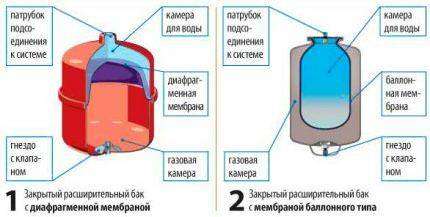

  • Мембранный (расширительный) бак — расширительный бак.
  • Регулятор давления.

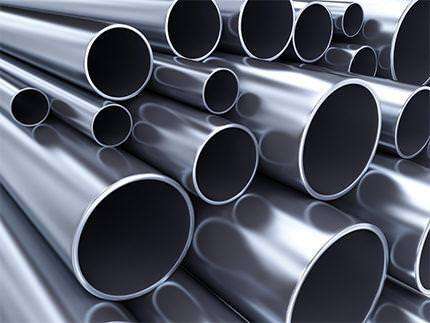

  • Трубопровод.
  • Запорная арматура (краны, вентили).

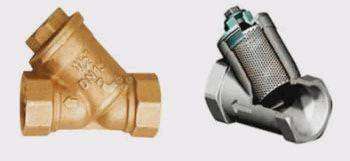

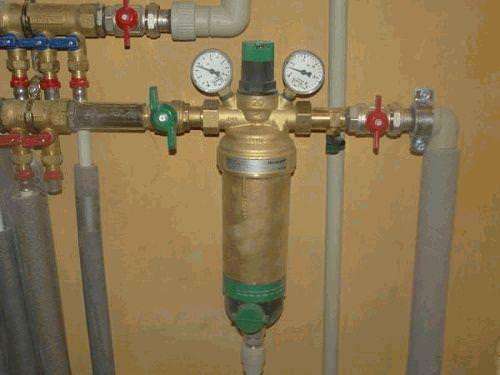

  • Предварительный фильтр — «сетчатый фильтр».

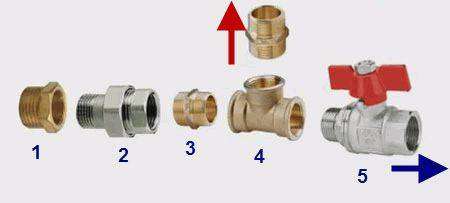

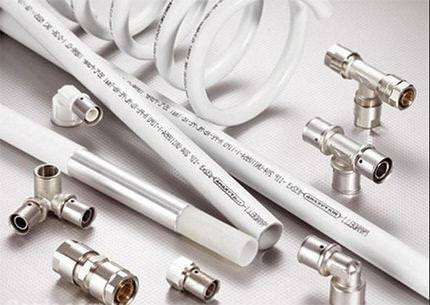

  • Соединительные элементы (фитинги) и крепежные элементы.

В зависимости от типа выбранного отопительного контура (и котла) могут присутствовать и другие компоненты.

Как правильно привязать схему котла отопления

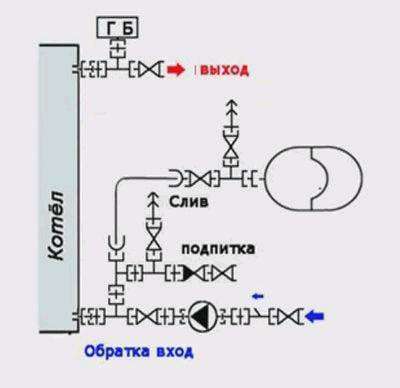

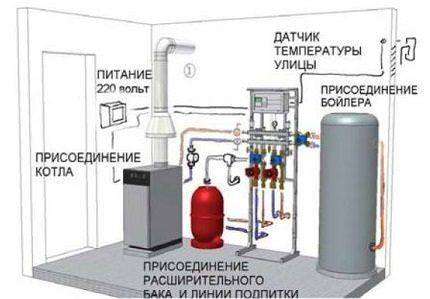

Схема трубопроводов как для двухконтурного, так и для одноконтурного отопительного котла зависит от ряда факторов. К ним относятся возможности самого прибора (включая аксессуары), а также условия эксплуатации и особенности компоновки системы. Однако существуют также различия, обусловленные принципом движения охлаждающей жидкости. Поскольку в частных домах используются котлы, обеспечивающие как тепло, так и горячую воду, рассмотрим пример классического двухконтурного устройства с принудительной циркуляцией охлаждающей среды.

Как правильно обвязать схему котла отопления

Вода, нагретая в теплообменнике до нужной температуры, с выходом из котла «идет» по трубам к радиаторам, которые передают тепловую энергию. Охлажденная вода поступает обратно на вход теплогенератора. Циркуляционный насос, которым оснащен почти каждый аппарат, управляет потоком охлажденной жидкости.

Между последним охладителем в цепи и котлом устанавливается расширительный бак для компенсации любых перепадов давления. Кроме того, имеется «грязеуловитель» для защиты теплообменника от мелких частиц, которые могут попасть в охлаждающую жидкость из аккумуляторов и труб (частицы ржавчины и солевые отложения).

Между котлом и первым радиатором выполнено соединение трубы холодной воды (подпитки). Если он установлен на «обратке», это может привести к деформации теплообменника из-за разницы температур между теплообменником и жидкостью «подпитки».

Для того чтобы иметь возможность регулировать температуру в каждом помещении индивидуально, вода направляется из выхода котла в коллектор. Оттуда через запорный клапан она распределяется по помещениям.

Это работает так же, как и в случае с газовым котлом. Холодная водопроводная вода подается на вход бойлера ГВС, а нагретая вода с выхода подается по трубопроводу к выходам горячей воды.

Как правильно выполнить обвязку котла отопления принципиальная схема

Трубопроводы аналогичны таковым для настенных котлов.

Существует множество других типов.

Водяной насос отсутствует, и циркуляция жидкости происходит за счет разницы температур на входе и выходе контура. Такие системы не зависят от электропитания. Мембранный бак открытого типа (расположен в самом верху контура).

Как правильно привязать схему бойлера

С первичными и вторичными кольцами.

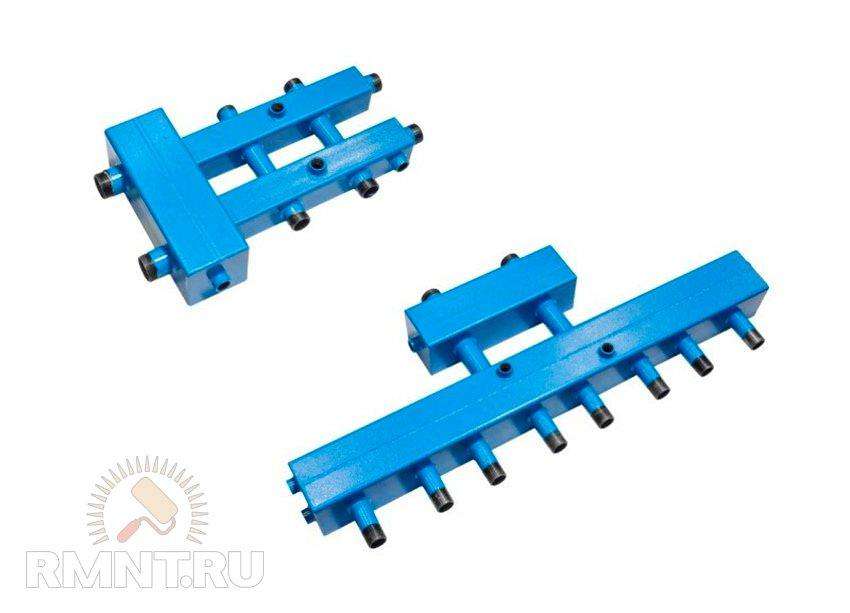

По сути, это эквивалент уже упомянутой расчески (коллектора). Он используется в тех случаях, когда необходимо обогреть большое количество помещений и подключить систему напольного отопления.

Есть и другие, которые не распространяются на частные дома. Кроме того, к перечисленным можно добавить некоторые дополнения. Например, миксер с сервоприводом.

Содержание

Схемы подключения отопительных котлов с различными типами контуров и петель

Как правильно обвязать схему котла отопления

При строительстве автономной системы отопления дома важно продумать трубопроводы для газовых, твердотопливных и электрических котлов. Рассмотрим возможные схемы и компоненты трубопроводов, поговорим о классических, аварийных и специальных схемах, а также об основном оборудовании этих схем.

Как правильно подключить отопительный котел принципиальная схема

Основными принципами проектирования трубопроводов котла являются безопасность и эффективность, а также максимальный срок службы всех компонентов системы отопления. Рассмотрите различные варианты отопления, чтобы принять обоснованное решение о наиболее подходящем решении для конкретной ситуации в здании.

Подключение котла к электросети

Если котел работает на газе, необходимо организовать подвод газа к котлу. В случае сетевого газоснабжения это должно быть организовано газовой компанией. Если вы греете от баллона, вам необходимо заключить договор аренды с газорегуляторной службой и поручить установку компании, имеющей квалификацию для выполнения такого рода работ. Все газовые работы потенциально опасны, и не стоит экономить и выполнять их самостоятельно.

Как правильно подключить отопительный котел принципиальная схема

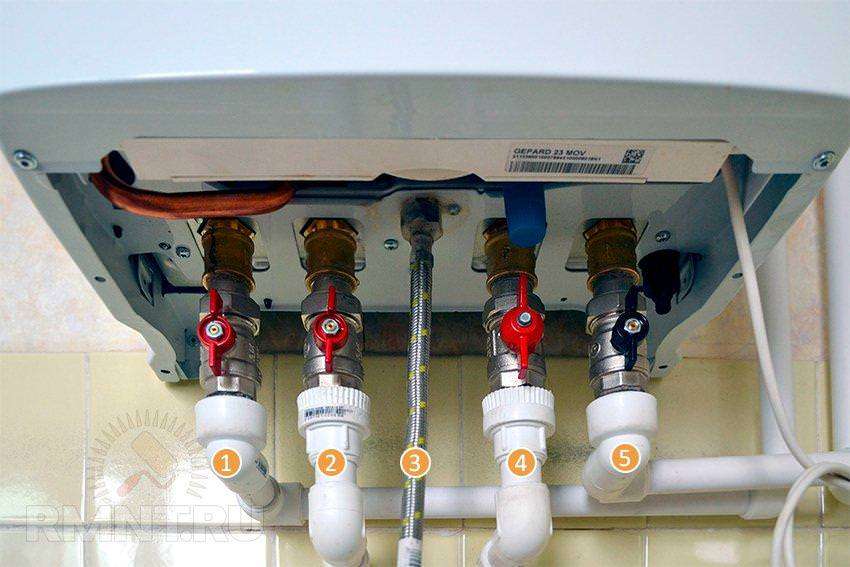

1. теплоснабжение 2. бытовая горячая вода 3. газ. 4. холодная вода для бытового контура горячего водоснабжения. 5 Возврат отопления

Как правильно подключить бойлер - блок-схема

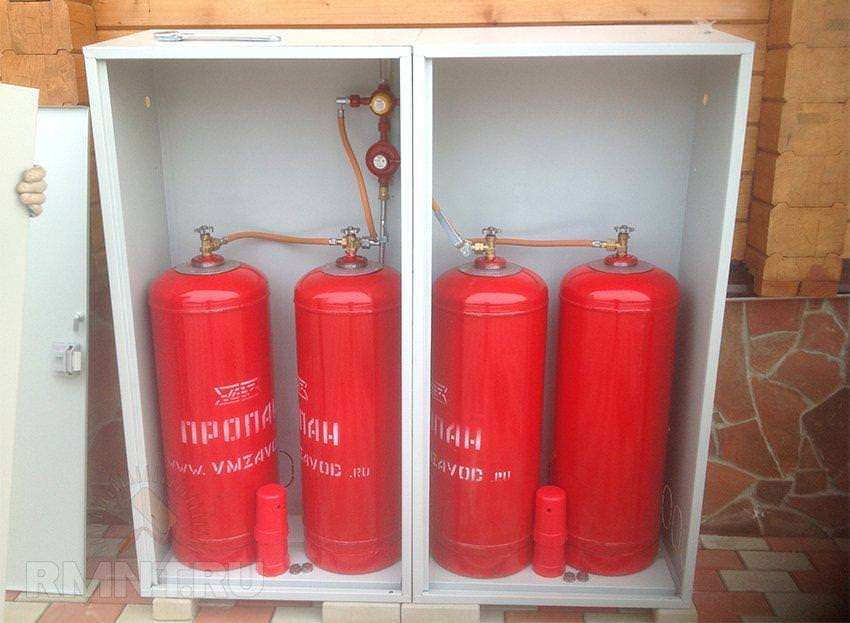

Если используется баллонный газ, для подключения группы газовых баллонов требуется регулятор давления.

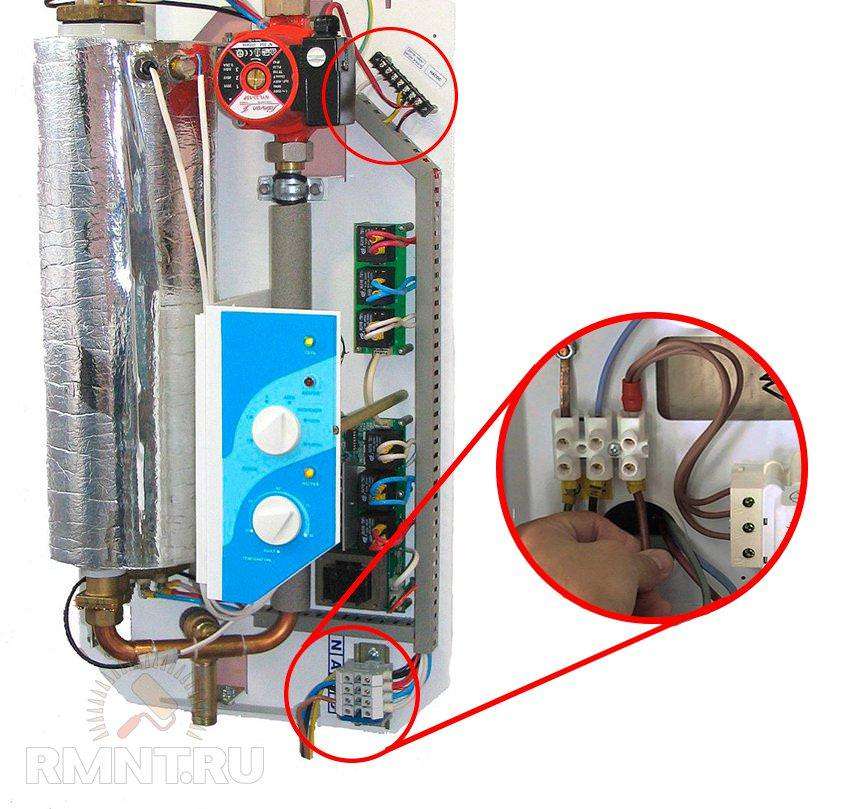

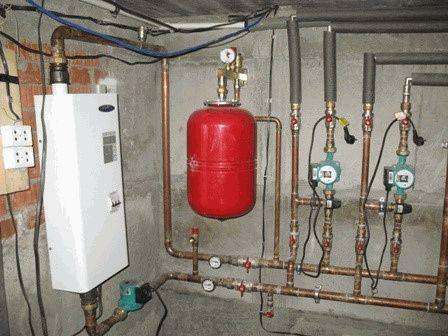

Электрический котел должен быть подключен к электросети. Котел и клеммная коробка должны быть заземлены, все соединения должны быть выполнены медными проводами с сечением не менее указанного в техническом паспорте прибора.

Как правильно подключить котел отопления - принципиальная схема

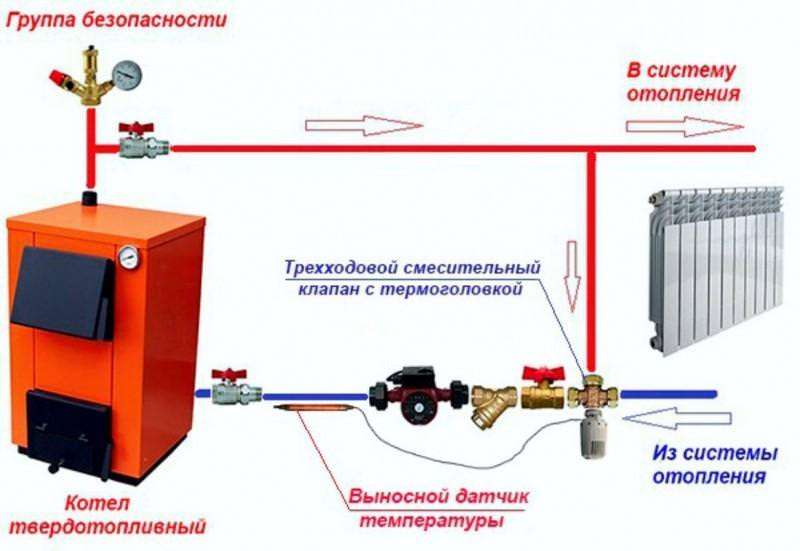

Твердотопливный котел всегда автономен и требует только подключения труб отопления и горячей воды. Только автоматы должны быть подключены к электросети, если они задействованы.

Одноконтурные и двухконтурные котлы

Одноконтурные котлы предназначены в основном для отопления. Они содержат единый контур, включающий автоматику, трубопроводы и радиаторы. Бойлер косвенного нагрева также может использоваться для обеспечения горячей водой раковины, душа и ванны. Мощность котла должна быть выбрана с достаточным запасом мощности. Полезность такого подключения в большинстве случаев несколько сомнительна, поскольку оно нарушает стабильность системы отопления за счет внезапного отбора тепла. Эту проблему можно решить, оснастив контур современной системой управления, которая в некоторых моделях может поставляться вместе с котлом.

Как правильно подключить котел отопления - блок-схема

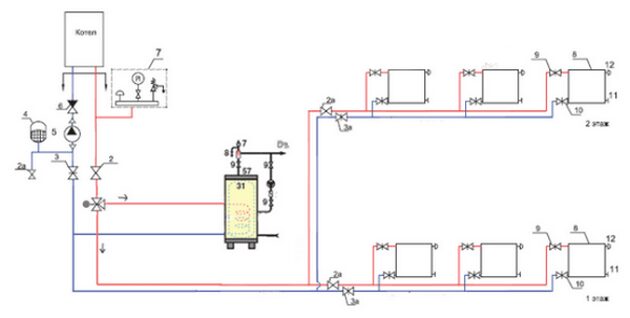

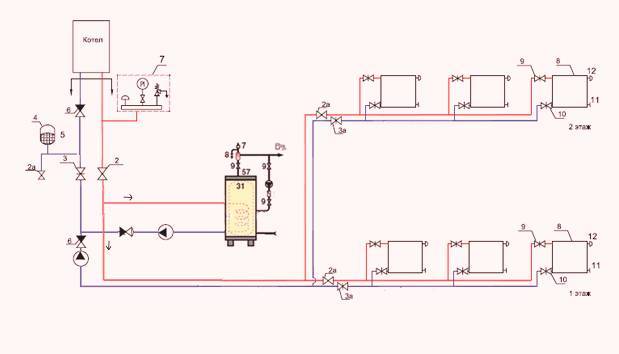

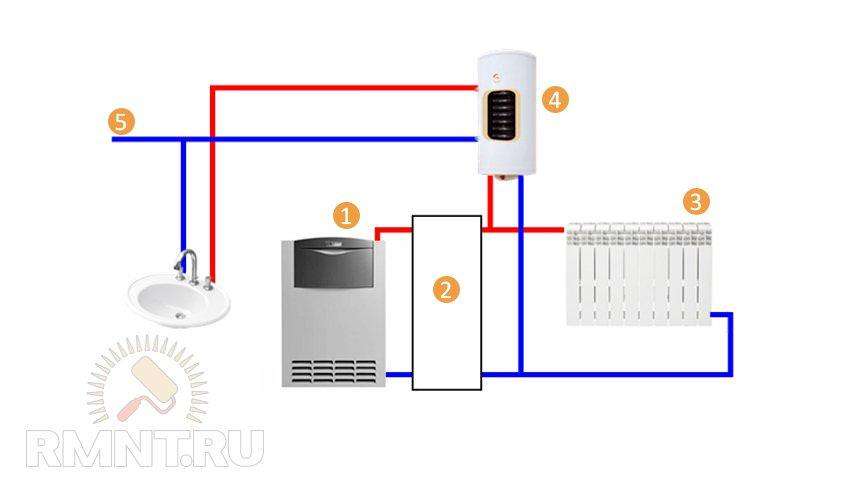

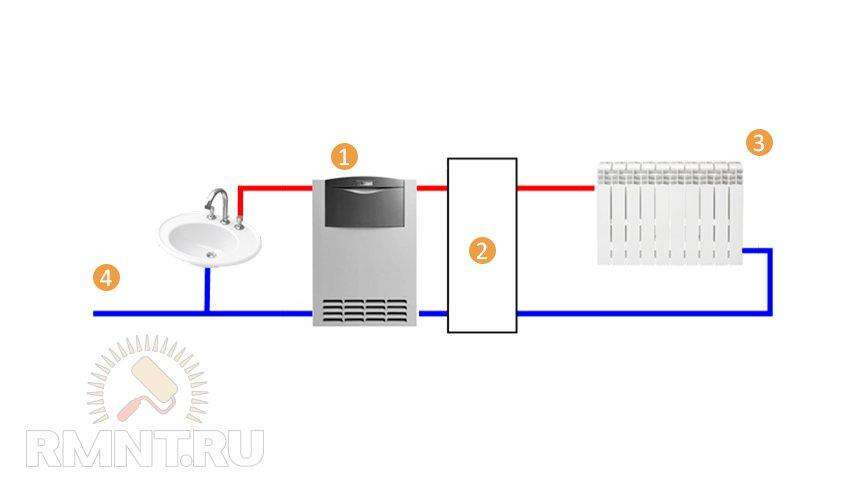

Одноконтурный котел с косвенным водонагревателем: 1. котел. 2. обвязка котла. 3. радиатор. 4. бойлер с косвенным нагревом. 5. подводка холодной воды.

В двухконтурном котле бытовое горячее водоснабжение, помимо отопления, является частью функции котла и представляет собой один из двух его контуров. Котлы, оснащенные двумя отдельными теплообменниками для обоих контуров, обеспечивают более стабильную работу обеих систем. Особенностью системы является отсутствие бытового цилиндра для горячей воды.

Как правильно подключить котел отопления - блок-схема

Подключение котла для двух контуров: 1. Котел. 2. Подключение отопительного котла. 3. отопительный контур. 4. подача холодной воды.

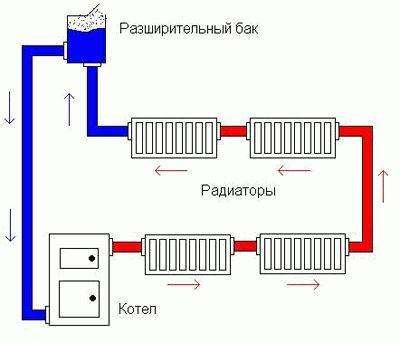

Схема обвязки котла для естественной циркуляции

Естественная циркуляция основана на законах физики — тепловом расширении среды и гравитации, поэтому в трубопроводах котла нет напорных устройств.

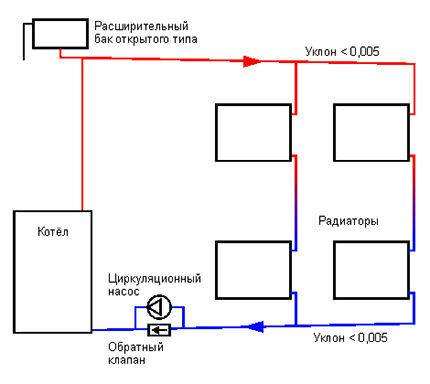

Чтобы обеспечить постоянный поток воды в контуре, необходимо соблюдать несколько правил.

Котел должен быть расположен в самой низкой точке дома, предпочтительно в подвале или в специально подготовленной яме.

Трубы от самой высокой точки к радиаторам и от них к обратке должны быть наклонены под углом не менее 0,5° для уменьшения гидравлического сопротивления системы.

Как правильно подключить котел отопления - принципиальная схема

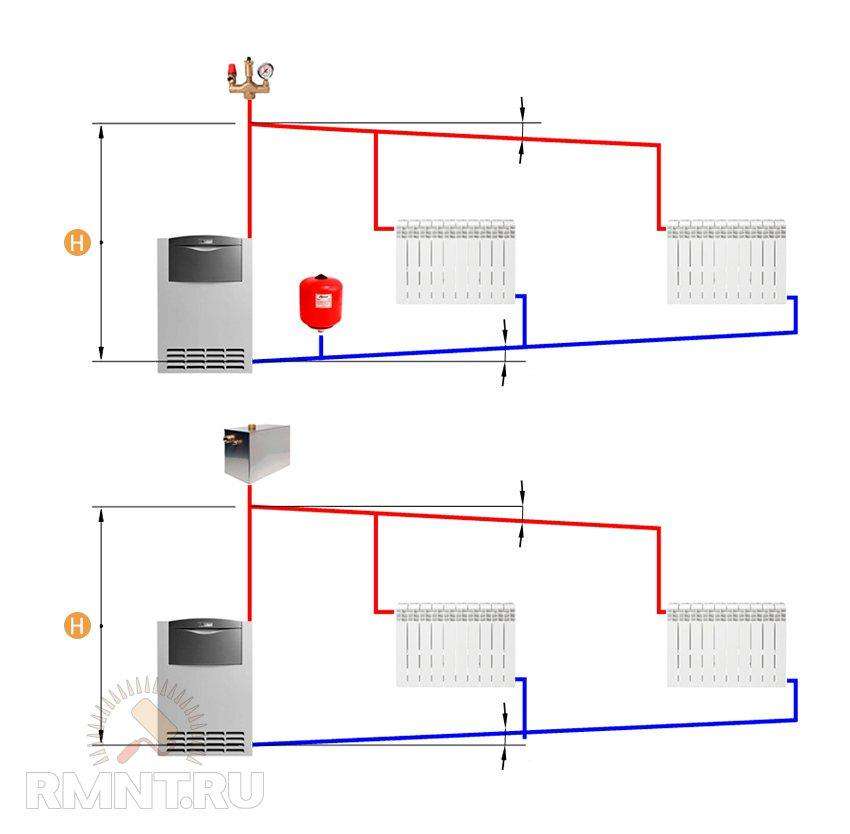

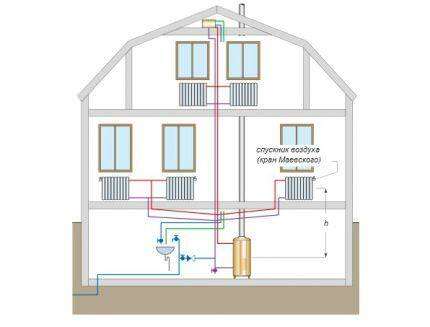

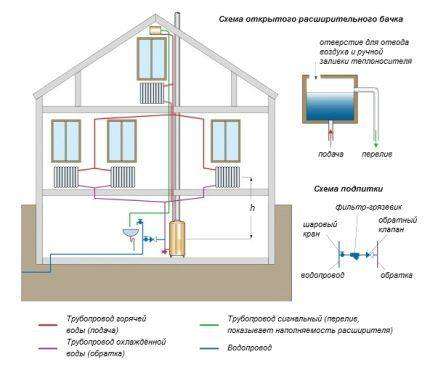

Отопление с естественной циркуляцией. H — разница уровней между подачей и обраткой, определяет напор отопительного контура

Диаметр распределительных труб должен обеспечивать скорость потока воды не менее 0,1 м/с и не более 0,25 м/с. Эти значения должны быть приняты заранее и проверены с помощью расчетов, основанных на разнице температур на входе и выходе (градиент) и разнице высот по осям котла и радиатора (мин. 0,5 м).

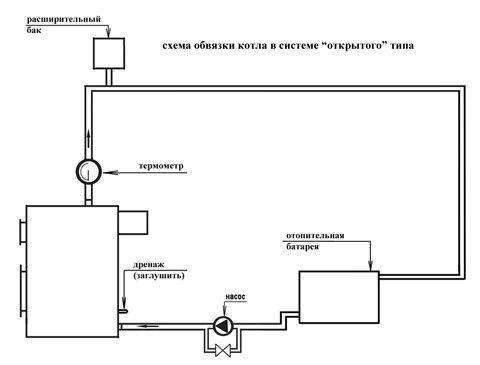

Гравитационные контуры котлов могут быть открытого или закрытого типа. В первом случае в самой высокой точке системы (на чердаке или на крыше) устанавливается открытый расширительный бак, который выполняет функцию воздухоотводчика.

В закрытой системе мембранный бак находится на одном уровне с котлом. Поскольку закрытая система не имеет прямого контакта с атмосферой, она должна быть оснащена группой безопасности (манометр, предохранительный клапан и воздухоотводчик). Группа располагается таким образом, чтобы выпускной клапан находился в самой высокой точке контура.

Как правильно подключить котел отопления - принципиальная схема

Системы естественной циркуляции не зависят от электроснабжения и чаще всего встречаются в районах, где электроснабжение недоступно или ненадежно.

Схема подключения котла для принудительной циркуляции

Движение воды в принудительной циркуляции приводится в действие циркуляционным насосом. Системы также могут быть открытыми (с расширительным баком открытого типа) и закрытыми (с мембранным баком и группой безопасности).

Циркуляционный насос обычно устанавливается там, где температура воды самая низкая — на входе в котел. Насос выбирается на основании расчетов расхода отопительной воды и данных котла. Регулирование расхода основано на температуре обратной воды, измеряемой датчиком, установленным на входе в котел/модуль.

Как правильно подключить котел отопления - принципиальная схема

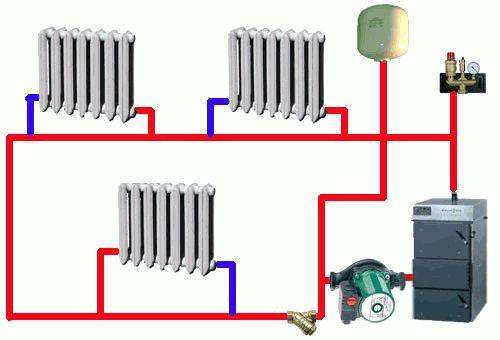

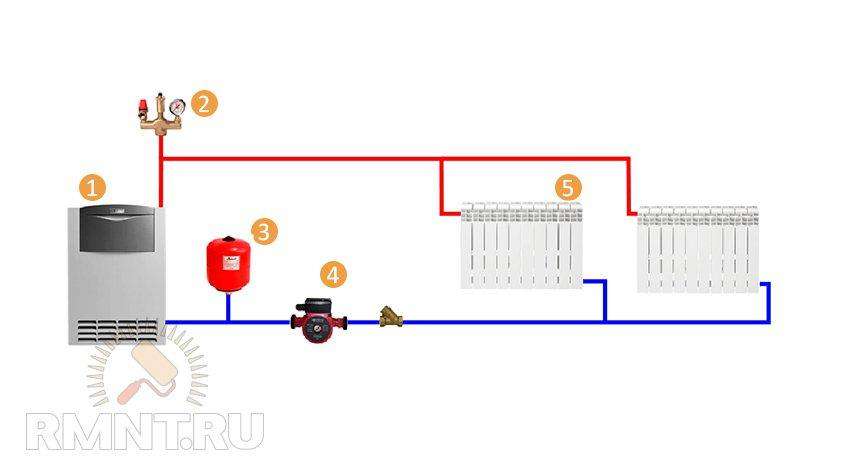

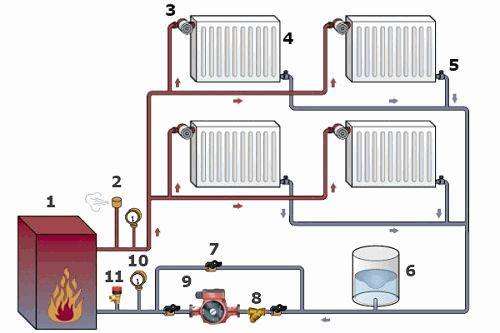

1. котел. 2. группа безопасности 3. расширительный бак 4. циркуляционный насос. 5. радиаторы отопления.

Как правильно подключить котел отопления - принципиальная схема

Однотрубные и двухтрубные системы отопления

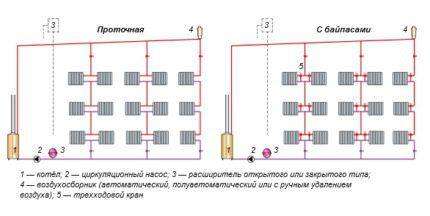

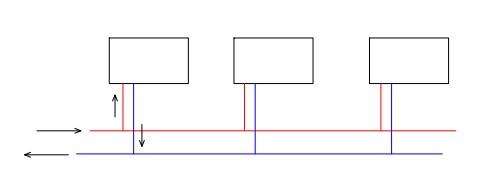

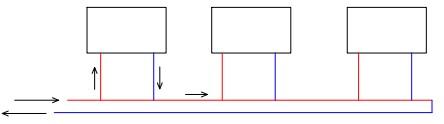

Однотрубная система распространена в старых жилых домах. Температура воды постоянно снижается от радиатора к радиатору, что приводит к неравномерной подаче тепла в отдельные помещения. В двухтрубной системе теплоноситель равномерно распределяется по всем радиаторам, а потерявшее температуру тепло поступает во вторую трубу — «обратку». Таким образом, двухтрубная система доставляет тепло в дом более равномерно.

Как правильно подключить котел отопления - принципиальная схема

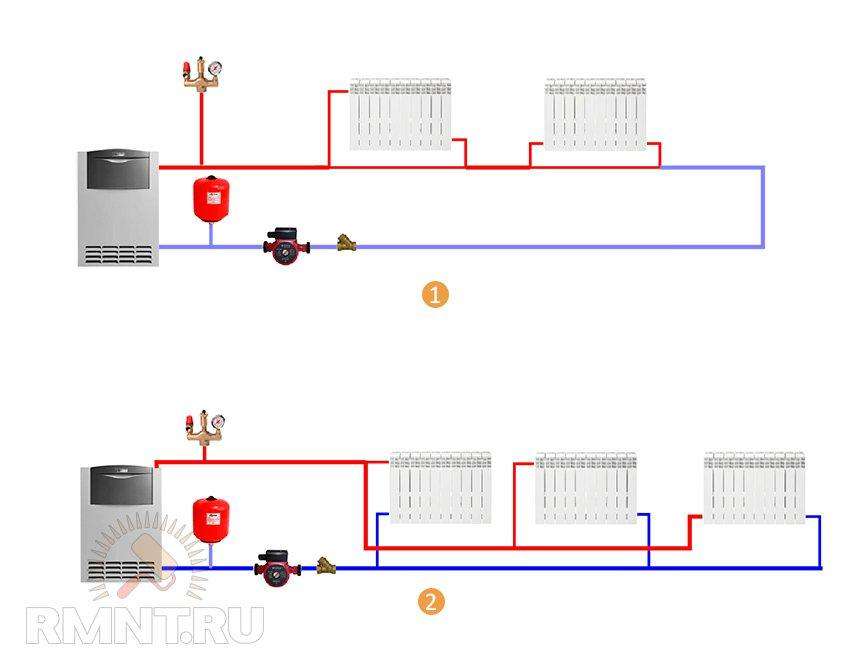

1. однотрубная распределительная система. 2. 2-трубная распределительная система

Цепи в радиаторной системе

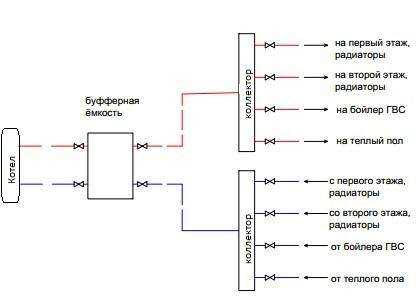

Коллекторная система — это лучшая распределительная система для большого количества радиаторов на нескольких этажах или для подключения системы напольного отопления. В контуре котла устанавливаются как минимум два распределителя: распределитель подачи на подаче воды и распределитель возврата на возврате воды. Коллектор — это участок трубы, на котором размещены отводы с клапанами для регулирования отдельных групп.

Как правильно подключить котел отопления - принципиальная схема

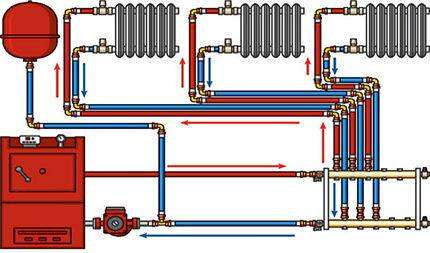

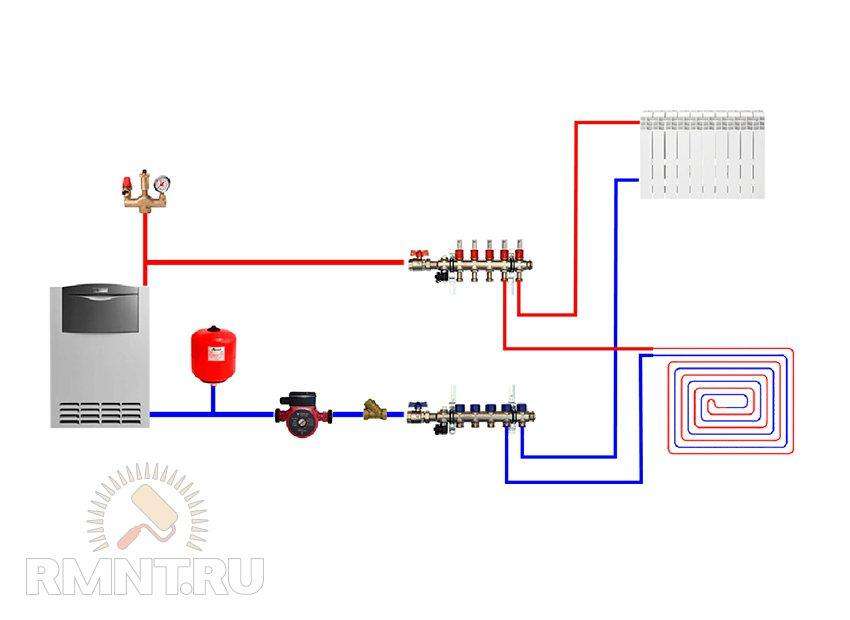

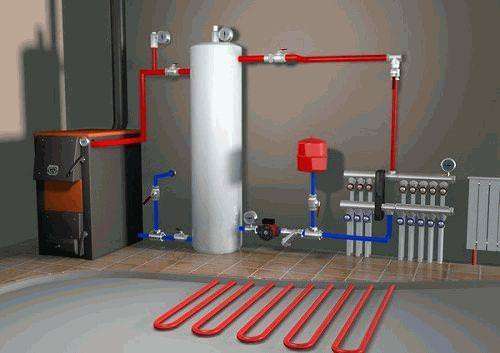

Пример соединения отопительного контура и системы напольного отопления с коллекторной группой

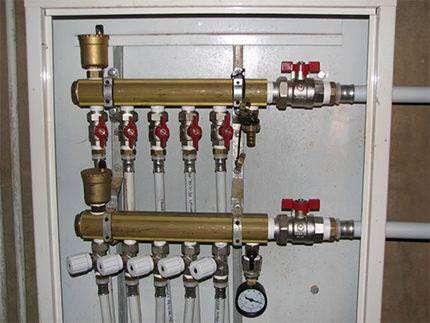

Коллекторы также называют радиальными коллекторами, поскольку трубы могут излучать по всему дому в разных направлениях. Такое расположение является одним из наиболее распространенных в современных домах и считается практичным.

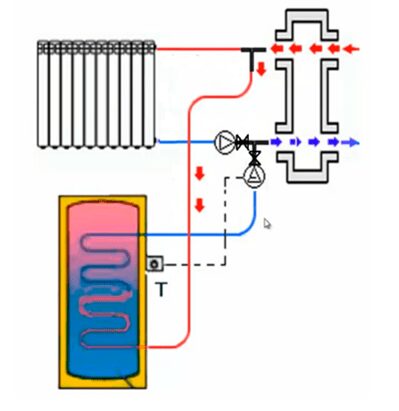

Первичные и вторичные кольца

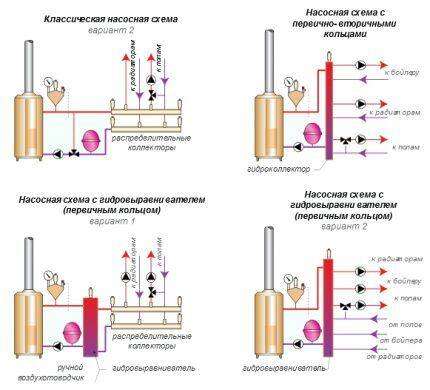

Для котлов мощностью 50 кВт и выше или группы котлов для отопления и горячего водоснабжения больших домов используется схема первичных и вторичных колец. Первичное кольцо состоит из котлов — генераторов тепла, вторичные кольца являются потребителями тепла. Потребители могут быть установлены в прямой ветке и быть высокотемпературными или в обратной ветке и называться низкотемпературными.

Гидравлический разделитель (стрелка) устанавливается между кольцами первичного и вторичного контуров для предотвращения гидравлических перекосов в системе и разделения контуров. Он также защищает теплообменник котла от гидравлических ударов.

Как правильно подключить котел отопления - принципиальная схема

Если дом большой, за сепаратором устанавливается коллектор. Чтобы система работала, необходимо рассчитать диаметр стрелки. Диаметр выбирается исходя из максимальной производительности (расхода) воды и скорости потока (не более 0,2 м/с) или как производная от производительности котла, с учетом градиента температуры (рекомендуемое значение Δt — 10 °C).

Расчетные формулы:

Как правильно подключить котел отопления - принципиальная схема

  • G — максимальный расход, м 3 /ч;
  • w — скорость воды в поперечном сечении стрелки, м/с.

Как правильно подключить бойлер

  • P — мощность котла, кВт;
  • w — скорость воды в поперечном сечении стрелки, м/с;
  • Δt — градиент температуры, °C.

Как правильно обвязать схему котла отопления

Аварийные цепи

В системах с принудительной циркуляцией насосы зависят от электропитания, которое может быть отключено. Чтобы избежать перегрева котла, который может повредить его и даже вызвать падение давления, котлы оснащаются аварийными системами.

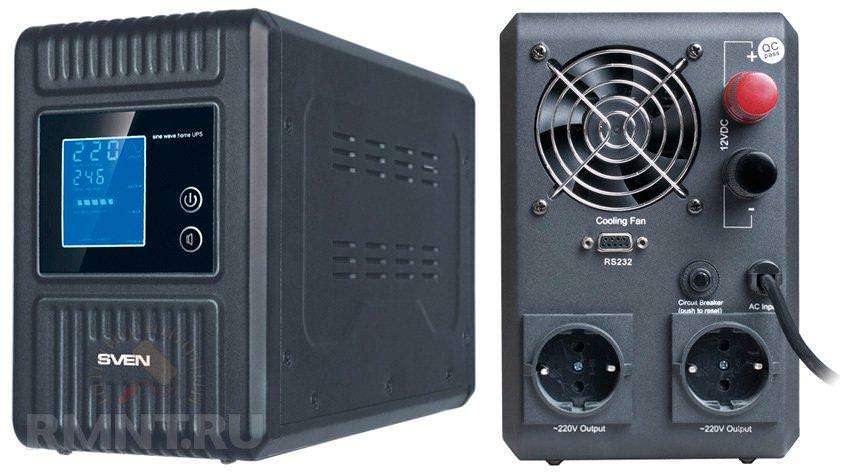

Первый вариант. Источник бесперебойного питания или генератор для питания циркуляционных насосов. С точки зрения эффективности этот метод является одним из самых оптимальных.

Как правильно обвязать схему котла отопления

Второй вариант. Устанавливается небольшое резервное кольцо, которое работает по принципу гравитации. Если циркуляционный насос отключен, в систему включается контур естественной циркуляции, обеспечивающий отвод тепла теплоносителя. Дополнительная циркуляция не может обеспечить полный обогрев.

Третий вариант. Строятся два полных отопительных контура, один гравитационный, а другой насосный. Эти системы должны быть способны обмениваться теплом и массой в аварийные периоды.

Четвертый метод. В случае централизованного водоснабжения холодная вода подается в отопительные контуры по специальной трубе с запорным клапаном (перемычка между водопроводом и системой отопления) при отключении насосов.

В заключение посмотрите видео о правилах расчета однотрубной системы отопления в частном доме.

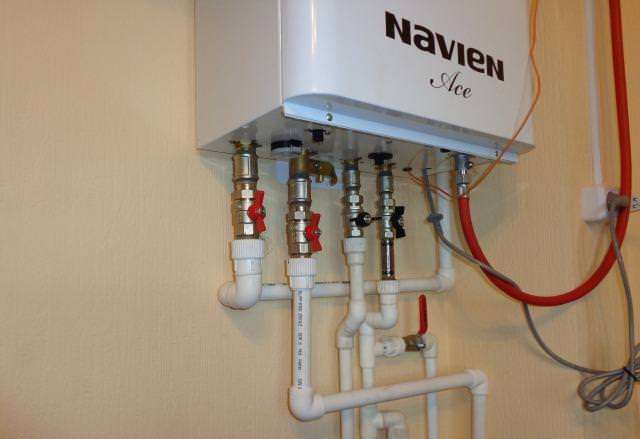

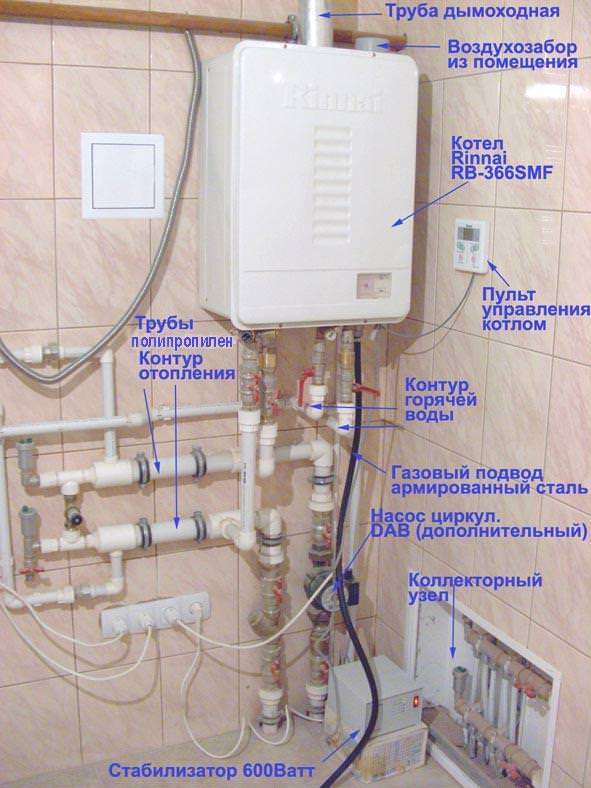

Правильная прокладка трубопровода для газового котла — схема и фотографии

Как правильно выполнить обвязку котла отопления принципиальная схема

Если вас интересует, как правильно подключить газовый котел к системе центрального отопления, схема на этой странице поможет вам разобраться. Несколько примечаний к схеме и несколько дополнительных фотографий также добавят ясности.

Простейшая схема установки газового котла

Простейшее подключение газового котла, схема которого приведена ниже, хорошо подойдет и для газовых теплогенераторов. которые объединяют в своем корпусе сразу несколько приборов:

  1. Газовая горелка, которая сжигает подаваемый природный или сжиженный газ.
  2. Теплообменник газового котла, который нагревается горелкой и передает тепло горящего газа теплоносителю.

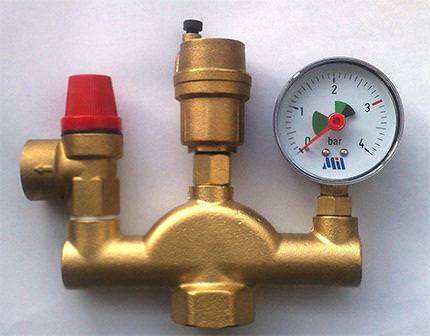

  3. Группа безопасности, встроенная в корпус котла.
  4. Расширительный бак, встроенный в корпус котла.
  5. Котел оснащен циркуляционным насосом для системы отопления.

Как правильно привязать схему бойлера

Почти весь трубопровод в этом случае состоит из подключения подающей и обратной труб к котлу.

Если газовый котел подключен таким образом, то после того, как котел будет повешен на стену и к нему будут подведены трубы отопления, контур будет готов к работе. Это, конечно, если у вас есть магистральный газ или установлен газовый баллон.

В случае двухконтурного газового котла бытовая горячая вода будет забираться из системы холодного водоснабжения во второй контур.

Как правильно подключить бойлер схема

Как правильно подключить котел отопления - принципиальная схема

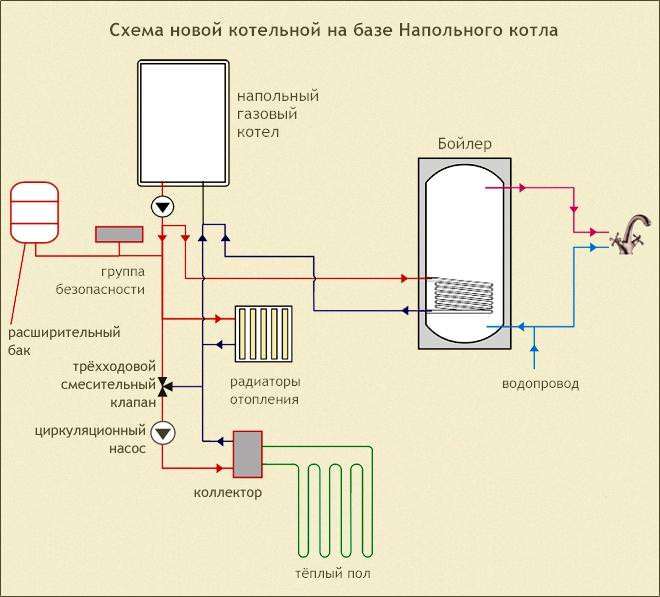

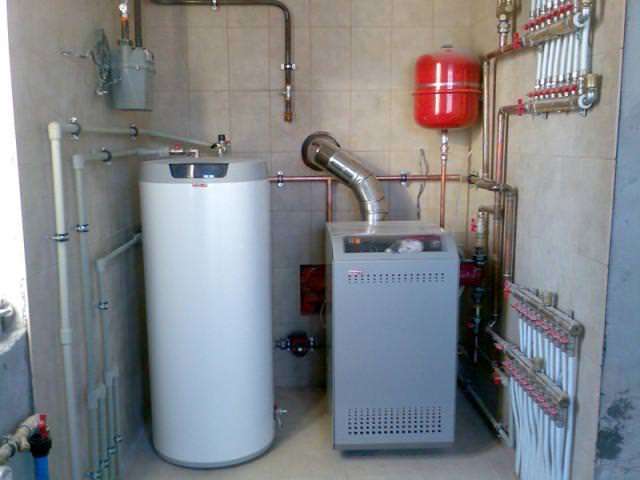

Схема подключения одноконтурного напольного котла

Какой должна быть схема подключения стоящего газового котла. Фактически, он будет идентичен тому, который обсуждался выше. Только корпус котла будет «выпотрошен». — все компоненты останутся снаружи и будут стоять отдельно.

Как правильно подключить котел отопления - принципиальная схема

Это означает, что один напольный котел будет иметь только два из перечисленных выше компонентов:

Все остальное оборудование будет находиться в самой котельной — группа безопасности, расширительный бак и циркуляционный насос.

Как правильно подключить отопительный котел блок-схема

А для производства горячей воды роль «второго контура» здесь будет выполнять BCH — бойлер косвенного нагрева.

То есть система стала более «распределенной», но формально сохранила все те же элементы, что и в схеме с двухконтурным газовым настенным котлом.

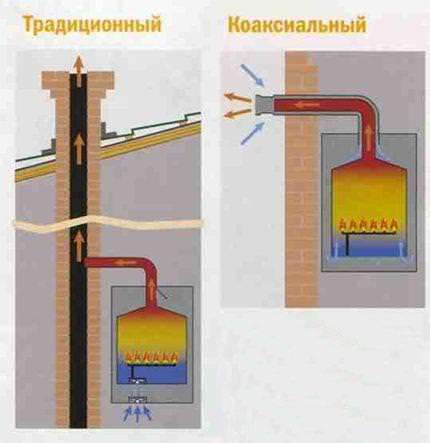

Все остальные атрибуты теплогенерирующего оборудования — дымоход, водопровод, труба подачи газа, включая датчики и счетчики — одинаковы в каждой системе. Это означает, конечно, что они могут быть разными, независимо от типа котла.

Выполнение трубопровода котла своими руками: схемы для напольных и настенных котлов

Алексей Дедюлин

Автономное отопление позволяет вам быть независимым от установленных норм потребления, ценовой политики поставщиков тепла и их настроения. Она позволяет самостоятельно контролировать процесс отопления и поддерживать наиболее комфортную температуру в доме, экономя при этом природные ресурсы.

А если вы приручили котел отопления своими руками, то и прослужит он дольше, и финансовых средств «отнимет» меньше, не так ли? Но вы никогда не имели дела с фитингом, и само слово кажется вам непонятным на первый взгляд?

Пусть вас не пугает множество труб, устройств и технологических этапов — после прочтения этой статьи вы сможете выполнить эту задачу. Ниже вы найдете схемы подключения систем напольного и настенного отопления, подборку демонстрационных фотографий и советы экспертов по подключению вашего дома.

Выбор мощности отопительного котла

Система трубопроводов котла — это система труб и оборудования, предназначенная для снабжения радиаторов теплоносителем. Проще говоря, это все, кроме радиаторов.

Первым шагом является выбор отопительного котла, мощность которого должна быть определена заранее.

На расчет необходимой мощности отопительного прибора влияет множество факторов, к ним относятся:

  • объем здания;
  • Количество окон и общая площадь остекления;
  • количество и площадь дверных проемов;
  • Теплопроводность материалов, используемых для возведения стен;
  • Степень изоляции несущих конструкций;
  • Среднегодовая температура в регионе, где расположено здание;
  • Положение здания, т.е. на какую сторону света выходит главный, традиционно наиболее остекленный фасад.

Однако существует некое среднее значение, которое без глубоких расчетов позволяет определить требуемую производительность.

Для средней зоны в качестве отправной точки (но не как руководство к действию!) можно принять 1 кВт на 10 м² отапливаемой площади. К рассчитанной мощности котла следует добавить резерв не менее 20%.

В следующем разделе выберите тип отопительного котла: независимая или ручная загрузка.

Как подключить котел отопления своими руками

Типы отопительных котлов

Условно отопительные котлы можно разделить на автономные и с ручной загрузкой.

Автономные котлы, в зависимости от используемого топлива, могут быть

    ; ; ;
  • Жидкое топливо.

Порядок в списке определяет стоимость отопления в зависимости от вида топлива: газовые котлы будут самыми дешевыми в эксплуатации.

Эти котлы оснащены автоматикой для поддержания заданной температуры теплоносителя. Они могут работать круглый год в течение всего срока службы. Они могут быть установлены на стене или на полу.

Котлы с ручной загрузкой — это твердотопливные котлы. В качестве топлива используются древесина, торф, уголь. Для загрузки топлива требуется вмешательство человека.

Оператор также несет ответственность за поддержание правильной температуры теплоносителя.

Котлы стоят на полу. Они оснащены минимальным набором автоматики. Отопительные котлы могут быть одноконтурными или двухконтурными. К двухконтурному котлу подключен водопровод, который предназначен для нагрева горячей воды для бытовых нужд.

Как связать котел своими руками

№ 1 — особенности котлов автоматического типа

В большинстве современных газовых котлов для автономного отопления температура охлаждающей среды поддерживается автоматически.

Внутри блока находится теплообменник, нагреваемый жидкотопливной или газовой горелкой. Датчик температуры котла постоянно контролирует температуру теплоносителя.

Как только температура достигает заданного значения, горелка гаснет и нагрев прекращается. Когда температура теплоносителя опускается ниже установленного предела, горелка снова зажигается.

Такие циклы зажигания-сгорания могут происходить довольно часто; в этом нет ничего плохого.

Схемы обвязки котлов с высокой теплопроизводительностью

Подавляющее большинство установленных котлов нагревают теплоноситель путем переработки газообразного или жидкого топлива.

Этому способствует повсеместная газификация и высокая надежность котлов.

Обвязка твердотопливного котла своими руками

Преимущества газовых и масляных котлов

  • простота обслуживания
  • множество систем безопасности, часто дублирующих друг друга;
  • Часть оборудования включена в стоимость (циркуляционный насос, манометр).

Неоспоримым преимуществом является высокий КПД, который составляет в среднем 98%.

Как сделать ремни для газового котла для отопления своими руками

  • В случае отключения электроэнергии вся система отключается и возникает риск размораживания;
  • высокая цена;
  • Циркуляционный насос работает круглосуточно;
  • можно использовать только в закрытых системах.

При установке отдельно стоящего котла необходимо учитывать постоянные расходы на электроэнергию. Циркуляционный насос работает непрерывно, независимо от того, нагревается теплоноситель или нет.

№ 2 — твердотопливные котлы с ручной загрузкой

Загрузка и растопка твердотопливных котлов осуществляется вручную. Регулировка интенсивности горения может осуществляться в ограниченном диапазоне. Время работы определяется временем горения одной загрузки.

Твердотопливные котлы являются наиболее универсальным решением, и к их преимуществам относятся:

  • независимость от электроэнергии;
  • они могут использоваться в закрытых и открытых системах;
  • низкая цена.

Агрегаты этого типа работают на самом доступном виде топлива.

Есть и существенные недостатки:

  • Как правило, они оснащены минимальным набором оборудования;
  • требуют постоянного контроля со стороны человека;
  • Они имеют низкую эффективность.

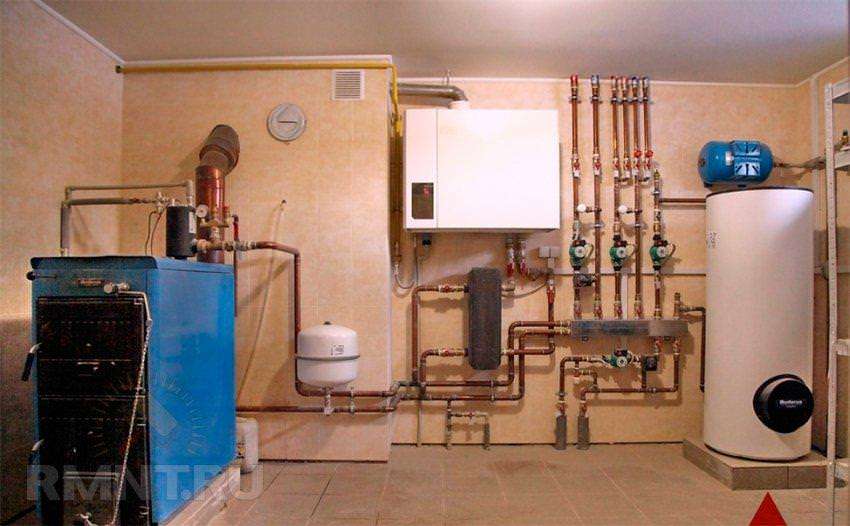

Для решения традиционных «зимних» проблем одним из вариантов может быть использование двух котлов разных типов в одной теплотрассе.

Автономный котел работает в обычном режиме, а в случае аварии на газовой или электрической линии, твердотопливный отопительный агрегат включается вручную.

Это решение предотвращает переохлаждение и замерзание системы отопления. Второй вариант — использовать специальный антифриз, который не замерзает.

Выбор схемы диапазона отопительного котла во многом зависит от типа отопительного прибора.

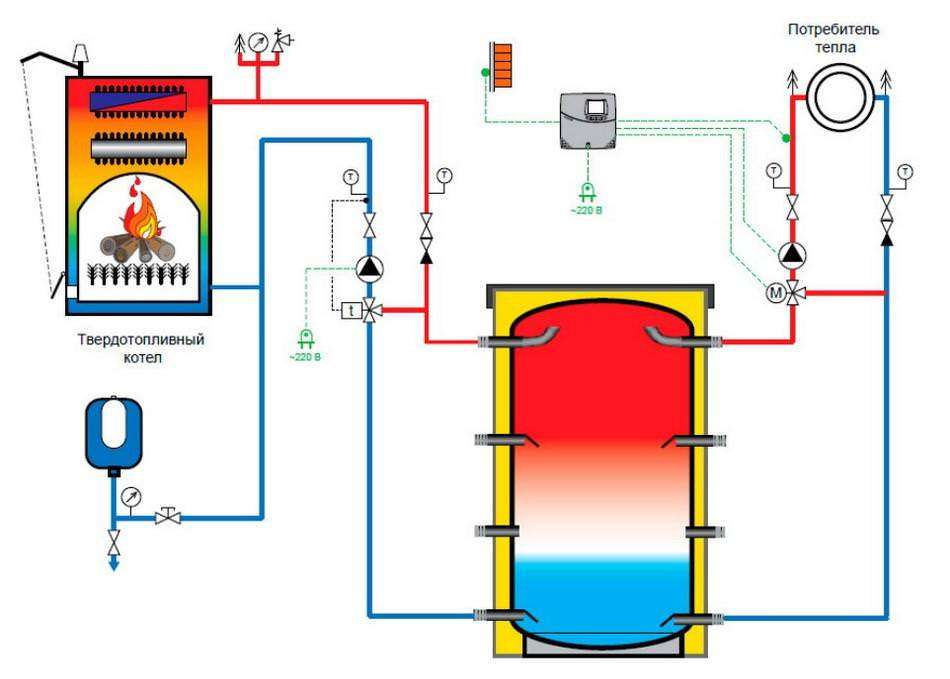

Твердотопливный котел

Виды и системы отопления

Задача системы отопления — передать тепловую энергию от котла к радиаторам. Передача энергии происходит за счет циркуляции теплоносителя.

Нагревательный контур может быть реализован следующим образом:

  • открытый однотрубный контур;
  • закрытый однотрубный контур;
  • закрытый двухтрубный контур.

Двухтрубная система отопления с замкнутым контуром является самой современной и имеет самую высокую эффективность. Однако он является самым дорогим и наиболее сложным для реализации.

Когда система отопления нагревается, объем теплоносителя увеличивается, и избыток жидкости скапливается в расширительном бачке.

При остывании системы происходит обратный процесс: теплоноситель уменьшается в объеме, система отопления забирает теплоноситель из расширительного бака. Существует два типа систем: открытые и закрытые, в зависимости от того, как устроен расширительный бак.

Открытая система отопления

В открытой системе расширительный сосуд открыт и свободно сообщается с атмосферой. Общее расположение следующее: котел в самой низкой точке, а расширительный бак в самой высокой точке, по отношению к радиатору отопления.

Чем больше разница в высоте между расширительным бачком и самым верхним радиатором, тем лучше.

В открытой однотрубной системе охлаждающая жидкость циркулирует естественным образом, вода или смесь воды и антифриза движется под действием силы тяжести.

По мере охлаждения охлаждающая жидкость становится тяжелее, в результате чего она постепенно опускается на нижний уровень системы. Тяжелая охлаждающая жидкость выталкивает более легкую и горячую охлаждающую жидкость.

Таким образом, они постоянно взаимодействуют между собой, т.е. теплоноситель движется по кольцу отопительной системы.

Установка котла в открытой системе отопления

Такое расположение системы отопления имеет свои преимущества:

  • простейшая схема;
  • Электричество не требуется, так как охлаждающая жидкость движется под действием силы тяжести;
  • Низкая чувствительность к аварийному повышению давления (например, в случае закипания).

Система естественного потока является самой дешевой, поскольку в ней нет необходимости в автоматизации, перепускных клапанах или циркуляционном насосе.

К сожалению, это имеет свои существенные недостатки:

  • постоянный контакт охлаждающей жидкости с воздухом приводит к газообразованию;
  • Возможность охлаждения теплоносителя при низких температурах;
  • Относительно медленная циркуляция охлаждающей жидкости;
  • Невозможно добиться одинаковой температуры радиатора;
  • Требуется большой объем теплоносителя.

В открытой системе постоянный контакт теплоносителя с атмосферным кислородом приводит к усилению коррозии труб и радиаторов. Образование различных примесей снижает эффективность всей системы отопления.

В случае алюминиевых и биметаллических радиаторов эта система работает плохо.

Открытая система

Открытая однотрубная система отопления является самой простой в реализации и наименее эффективной. Используется для котлов с ручной загрузкой. В основном используется для отопления небольших частных зданий с одним или двумя этажами.

Система отопления с замкнутым контуром

В закрытой системе отопления расширительный бак выполнен в виде стального резервуара, внутри которого находится резиновая колба или мембрана под давлением воздуха. Когда теплоноситель расширяется, колба сжимается и высвобождает дополнительный объем.

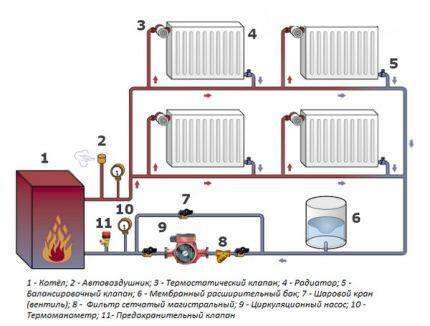

Схема установки котла для закрытой системы отопления

Принудительная циркуляция теплоносителя позволяет всем радиаторам нагреваться гораздо быстрее и равномернее.

Это означает, что теплоноситель снова удаляется из содержащихся в нем газов с помощью специальных выпускных клапанов. Трубопроводы остаются чистыми, и коррозия не возникает.

Расположение котла и расширительного бака можно выбрать в зависимости от схемы котельной: котел может быть расположен в подвале или на первом этаже. Расширительный бак обычно устанавливается рядом с котлом.

Преимущества закрытой системы:

  • очистить охлаждающую жидкость;
  • гарантированный тираж
  • свободное расположение оборудования;
  • минимальное количество теплоносителя;
  • малые диаметры труб.

Недостатки закрытой системы: постоянное избыточное давление, повышенные затраты.

Остается только закрытая, однотрубная система отопления, которая достаточно дешева и позволяет использовать все типы котлов.

Закрытая система

Однотрубная система отопления

Системы отопления делятся на однотрубные и двухтрубные, в зависимости от способа прохождения теплоносителя через систему труб и устройств, составляющих систему.

В однотрубной системе отопления от котла идет основная труба большого диаметра, или подающая труба. Он действует как конвейер для горячего теплоносителя и принимает его по мере остывания.

Две более тонкие трубы соединяют радиаторы последовательно с основной трубой. Один из них принимает охлаждающую жидкость, а другой выпускает ее.

Теплоноситель проходит последовательно через все радиаторы, отдавая по пути часть тепловой энергии.

Категория однотрубных труб делится на две подкатегории:

  1. Проточный. В проточной системе нет стояка как конструктивного элемента. Радиаторы на верхнем этаже подключены к своим аналогам на этаже ниже. В этой системе невозможно использовать регулирующие клапаны, так как это препятствует движению теплоносителя по системе.
  2. С обходными путями. В этом варианте радиаторы соединены стояками, но отделены от контура закрывающими камерами. Теплоноситель поступает из подающего стояка. Он распределяется порциями по всем приборам, которые подаются почти одновременно, поэтому он меньше охлаждается.

Отопительный контур с байпасами позволяет регулировать температуру и ремонтировать неисправный прибор без отключения всей системы.

Проточный вариант проигрывает в этом отношении, а также в скорости охлаждения теплоносителя. Тем не менее, вариант с проходным отверстием более прост в реализации.

Схема установки котла для однотрубной системы

Если однотрубная система используется в отопительном контуре с естественной циркуляцией, то обратные стояки отсутствуют, а для подключения приборов используется только верхний патрубок.

Двухтрубная система отопления

В двухтрубной системе одна труба подает горячую воду, которая нагревается бойлером. Другой собирает ее и подает охлажденную воду обратно в нагревательный блок.

Приемная труба называется подающей, а приемная — обратной. Радиаторы подключены параллельно.

Самый холодный радиатор имеет самую низкую температуру и, соответственно, самое высокое давление. Чем больше разница температур между подающей и обратной трубами, тем больше циркуляция радиатора.

Следовательно, холодный радиатор будет нагреваться быстрее. Таким образом, выравнивается температура во всех приборах, подключенных к одному коллектору.

Преимущества двухтрубного отопления:

  • установка температуры одного радиатора не влияет на другие;
  • гидродинамическая устойчивость всей системы;
  • легко подключать устройства, регулирующие подачу горячей воды;
  • Все трубы могут быть спрятаны в полу или стене;
  • высокая скорость и эффективность.

Двухтрубные системы могут иметь верхнюю и нижнюю тягу, с прохождением и перекрестным переносом теплоносителя. Существует естественная циркуляция и принудительная циркуляция с помощью циркуляционных насосов.

Схемы подключения котла

В контурах с естественной циркуляцией котел устанавливается

Недостатки следующие:

  • удвоить количество труб;
  • относительно высокую цену;
  • необходимость в запорной и регулирующей арматуре.

Двухтрубная система, несмотря на свою сложность, является предпочтительным решением, особенно для отдельно стоящих котлов.

Двухтрубная система отопления

Если нет необходимости в сложных тепловых расчетах, можно воспользоваться многолетним опытом строительства внутрицеховых сооружений.

Рекомендуется использовать двухдюймовые трубы (Ø 50 мм), подсоединенные к котлам, для подающего и обратного трубопроводов, а для стояков использовать трубы аналогичного размера.

Радиаторы подключаются к подающим и обратным трубам с 1,5ʺ (для 25-35 секций), 1ʺ (для 10-25 секций), 3/4ʺ (для менее 10 секций), в зависимости от количества секций.

При создании автономной системы отопления с одним или несколькими котлами двухтрубная система подходит для достижения наивысшей эффективности и комфортного микроклимата.

Его можно применить к любому зданию. Он работает с любым типом радиатора и любым отопительным котлом. Выбор схемы отопления зависит от желаемого соотношения цены и качества и приобретаемого отопительного котла.

Внедрение системы отопления

Вооружившись необходимыми знаниями о принципах и преимуществах каждой системы отопления, вы сможете разработать план действий:

  • выбор схемы отопления;
  • выбор котла;
  • приобретение необходимого оборудования;
  • установка.

Для открытой однотрубной системы отопления достаточно термометра (в подавляющем большинстве случаев поставляемого вместе с котлом) и расширительного бака, обычно самодельного.

Для закрытых систем минимально необходимое оборудование аналогично и описано ниже.

Шаг №1 — приобретение необходимого оборудования

Обязательный перечень оборудования для закрытых систем отопления включает в себя:

  • расширительный бак;
  • клапан сброса давления; — клапан сброса давления;
  • циркуляционный насос;
  • автоматический клапан выпуска воздуха;
  • В случае двухтрубной системы — коллекторы (другие комбинации названий);
  • трубы.

При покупке бойлера для автономного водоснабжения некоторые принадлежности можно не приобретать. Установки, предлагаемые на продажу, обычно уже оснащены циркуляционным насосом, предохранительным клапаном, расширительным баком и манометром.

Аксессуары для котлов

Шаг №2 — Установка отопительных котлов

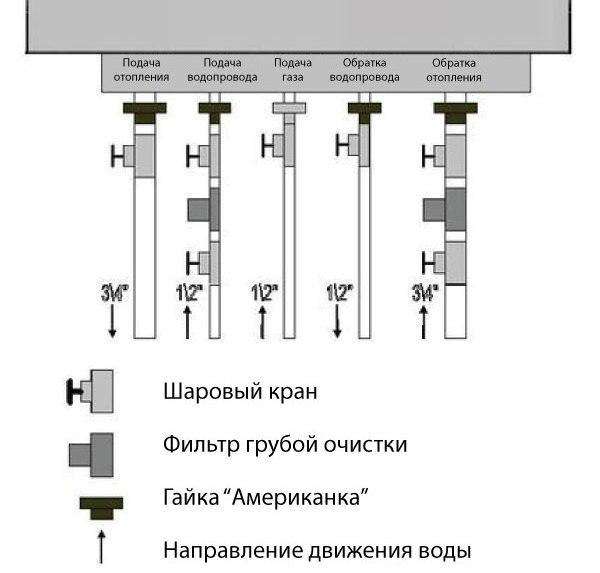

Отопительные котлы выпускаются в напольном и настенном исполнении. Они устанавливаются в зависимости от версии.

В ассортимент настенных котлов входят турбированные котлы. Это котлы, которые принудительно выводят дымовые газы и подают воздух в камеру сгорания.

Эти котлы характеризуются очень эффективной переработкой топлива, благодаря чему дымовые газы имеют низкую температуру.

Дымовые газы и воздух подаются через специальную концентрическую трубу. Труба простирается горизонтально, с небольшим уклоном, наружу. Уклон необходим для того, чтобы конденсат стекал наружу, а не в котел.

Настенный котел должен быть только закрытого типа, так как все настенные котлы являются автономными.

Во всех остальных котлах, включая напольные ручные котлы, дымовые газы отводятся в вертикальный дымоход. Часть дымохода, ведущая наружу, должна быть изолирована для предотвращения образования конденсата.

Стоящий твердотопливный котел требует прочного основания и платформы из негорючего материала (железный лист, керамическая плитка). Схема трубопроводов для ручного стоячего котла может быть открытой или закрытой, однотрубной или двухтрубной.

Дымоход

Шаг №3 — Выбор и установка расширительного бака

Даже если в отопительном котле уже установлен расширительный бак, настоятельно рекомендуется установить дополнительный расширительный бак. Объем расширительного бака должен быть подобран в соответствии с объемом теплоносителя.

Хорошим вариантом установки расширительного бака является установка его на стандартный воздухоотводчик с автоматическим воздушным клапаном и манометром.

Перед установкой расширительного бака его следует заполнить воздухом до рекомендуемого давления, обычно 1,5-2,0 атмосферы. Лучше всего устанавливать расширительный бак рядом с котлом.

Расширительный сосуд

Шаг №4 — установка циркуляционного насоса

Необходимость в дополнительном циркуляционном насосе и его параметры определяются гидравлическими расчетами. Существуют некоторые общие соображения.

Циркуляционный насос рассчитан на работу при температуре около 60 °C. Поэтому рекомендуется устанавливать насос на обратном трубопроводе, с более холодным теплоносителем.

Также в целях безопасности, если теплоноситель перегреется до образования пара, установка насоса на прямой трубе приведет к остановке рабочего колеса насоса, что приведет к еще большему перегреву.

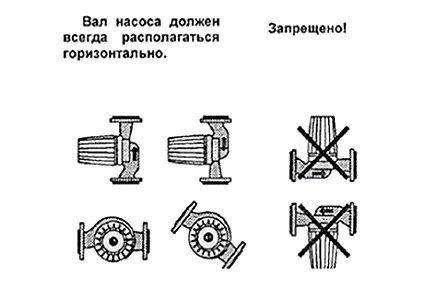

Направление потока теплоносителя четко обозначено на корпусе циркуляционного насоса. Циркуляционный насос может иметь любую ориентацию, но рабочее колесо всегда должно находиться в горизонтальной плоскости.

Схема установки циркуляционного насоса котла

Шаг №5 — автоматические вентиляционные клапаны

Даже если образуются воздушные карманы, одного клапана достаточно для выпуска газов. Рано или поздно воздух выйдет через клапан, поскольку он растворяется в хладагенте. Однако скорость растворения низкая, и такое выветривание может занять несколько месяцев.

Правильная регулировка возможна только при полностью вентилируемой установке. Чтобы не ждать месяцами, следует установить несколько автоматических клапанов.

Хорошими местами для установки автоматических клапанов являются гребенки и коллекторы.

Ящик безопасности

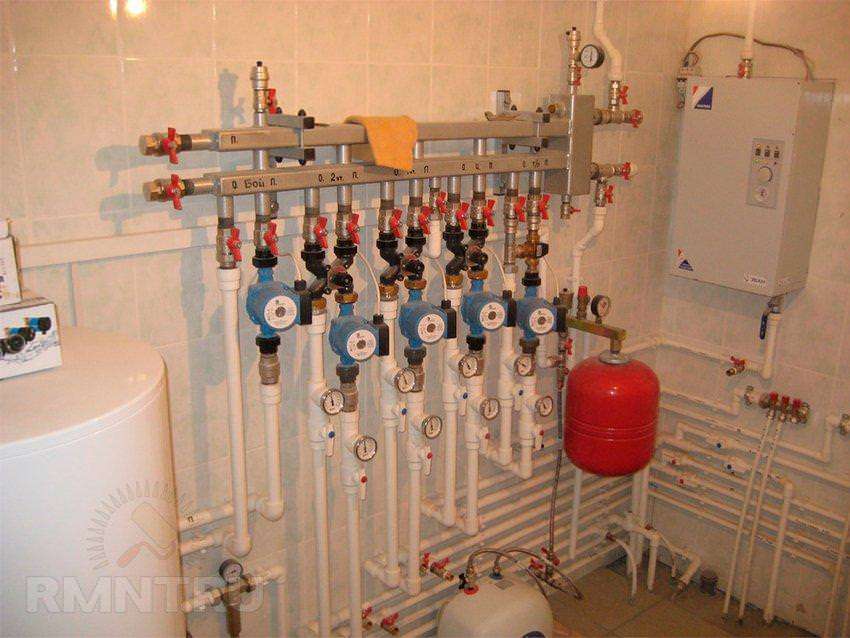

Шаг №6 — выбор места и установка коллектора

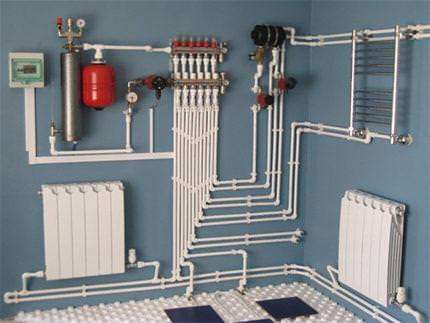

Назначение коллектора — распределять теплоноситель между потребителями. Это может быть подогрев пола, радиаторы или змеевики для ванной комнаты.

Коллектор выполнен в виде участка трубы с несколькими выходами. Количество торговых точек должно соответствовать количеству потребителей.

Для двухтрубной системы количество коллекторов должно быть не менее двух. Каждый отвод имеет регулятор объема теплоносителя.

При отоплении двухэтажного или более крупного дома для каждого этажа делается отдельная пара коллекторов. В случае систем напольного отопления для них должен быть предусмотрен отдельный коллектор.

Раздельные коллекторы необходимы по следующим причинам:

  • Из-за разницы в гидродинамическом сопротивлении труб между ближайшим и самым дальним радиаторами отопления;
  • для различных потребительских характеристик;
  • для надежного регулирования всей системы.

Из-за разного гидродинамического сопротивления может потребоваться установка дополнительного циркуляционного насоса в контуре отопительного котла, например, на коллекторе напольного отопления.

Для удобства регулировки коллекторы монтируются в одном месте, в специальном шкафу.

Коллектор

Шаг №7 — Монтаж системы труб

Следующим этапом установки является монтаж труб отопления. Этот шаг будет немного отличаться в зависимости от типа системы. Ниже приводится краткий обзор установки для однотрубных и двухтрубных систем.

Трубы для однотрубных систем

Стальные трубы чаще всего используются в однотрубных системах. Широкий диапазон диаметров и низкая стоимость делают его предпочтительным выбором.

При прокладке труб следует соблюдать минимальный уклон 5 мм на погонный метр. Косые трубы выглядят хуже с эстетической точки зрения, но обеспечивают надежную циркуляцию теплоносителя, даже если циркуляционный насос выключен.

В открытой системе радиаторы соединены трубой с минимальным диаметром 32 мм. Труба возврата и труба отвода изготавливаются из труб большего диаметра, не менее 50 мм.

Трубы

Трубы для двухтрубной системы

Двухтрубная система не требует больших диаметров. Существует широкий выбор материалов для труб: полипропилен, листовой пластик и т.д.

Важно, чтобы трубы могли выдерживать как давление, так и температуру. Поскольку двухтрубная система не требует естественной циркуляции, трубы прячут в подвале или в стенах. Все трубы должны быть изолированы для предотвращения потери тепла.

Трубы, соединяющие коллекторы, имеют диаметр 20-25 мм, трубы, соединяющие отопительные агрегаты — 16-20 мм соответственно.

Металл, пластик

Любой изгиб трубы увеличивает гидродинамическое сопротивление и его следует по возможности избегать. Большие различия в гидродинамическом сопротивлении ветвей одного коллектора затрудняют или делают невозможной регулировку.

После установки всех компонентов обязательно проводится испытание повышенным давлением. Давление должно оставаться постоянным в течение не менее 24 часов.

Если система отопления выдержит испытание, прокладку труб котла можно считать завершенной.

Полезные видео и выводы

Сравнительный анализ вариантов установки отопительной системы:

Примеры вопиющих ошибок при штифтовании котла:

Установка котельной системы с двухконтурным газовым котлом:

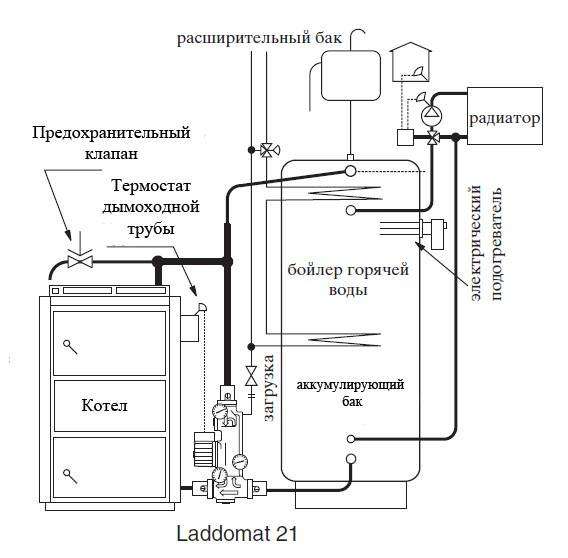

Правильное подключение твердотопливного котла с длительным периодом горения:

На первый взгляд, системы отопления кажутся сложными. Однако принцип работы системы отопления очень прост. Правильно спроектированная и внедренная система может работать годами без какого-либо вмешательства.

Если у вас есть вопросы о котельных трубопроводах или нюансах подключения отдельных компонентов системы, задавайте их в комментариях. А если вы недавно сделали трубы своими руками и хотите поделиться своим новым опытом с другими, не стесняйтесь комментировать этот материал.

Схемы подключения котлов для частного дома

расширительный бак

Правильное подключение котла — это самое важное в системе отопления, от этого зависит безопасность и правильная работа всей системы. Часто домовладельцы обращаются к Интернету в поисках правильного способа подключения бойлера. Проясним несколько моментов и приведем примеры схем распиновки котлов.

Есть два типа систем отопления на основе взаимодействия с атмосферой:

  • открытьСистема находится в контакте с атмосферой, обычно это резервуар, заполненный водой и подключенный к трубам системы отопления, который выполняет роль расширительного бака. В открытой системе постоянный контакт теплоносителя с атмосферным кислородом приводит к усилению коррозии труб и радиаторов. Образование различных примесей снижает общую эффективность системы отопления.
  • закрытыйСо следующей конструкцией: отсутствует контакт с атмосферой. Расширительный бак выполнен в виде стального сосуда, внутри которого находится резиновая колба или мембрана под давлением воздуха. Когда охлаждающая жидкость расширяется, колба сжимается и высвобождает дополнительный объем. Объем расширительного бака выбирается в зависимости от объема теплоносителя. Для грубых расчетов принимается 10 % от общего внутреннего объема теплоносителя.

В этой статье мы сосредоточимся на закрытой системе.

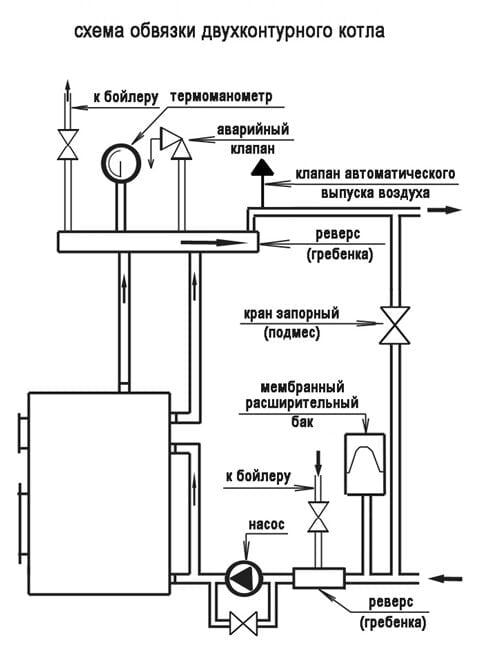

Упрощенная схема подключения для каждого отопительного котла

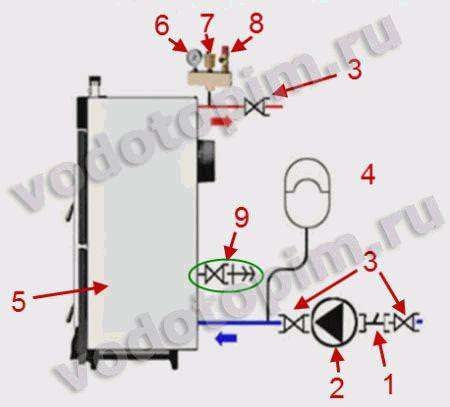

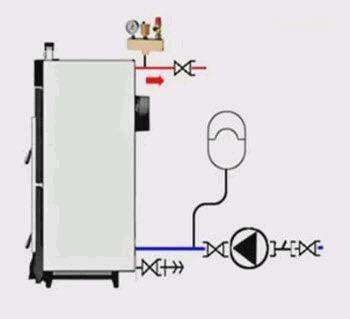

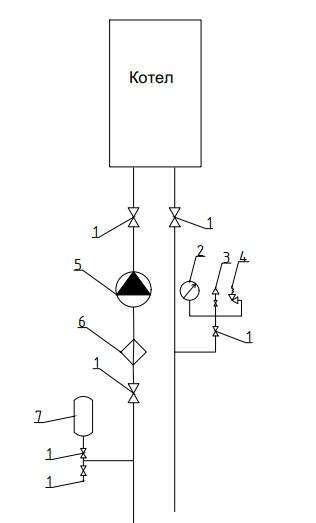

Обвязка котла для всех котловВот как должны выглядеть трубопроводы для каждого котла в закрытой системе:

  1. Задвижки. Перед котлом обязательно нужно установить задвижки на «подаче и обратке», перед насосом, на выходе в расширительный бак и группу безопасности.
  2. Измерительный прибор. Он включен в группу безопасности, что позволяет визуально проверить состояние системы. Если давление падает, требуется подпиточная вода; если давление повышается, котел должен быть обесточен (так как произойдет перегрев).
  3. Вентиляционное отверстие. В системе отопления всегда присутствует воздух, мельчайшие пузырьки накапливаются и должны быть удалены из системы во избежание коррозии и шума.
  4. Клапан сброса давления. Он необходим, когда давление в системе быстро и сильно возрастает, расширительный бак не может с этим справиться, поэтому предохранительный клапан активируется при определенном критическом давлении и выбрасывает часть теплоносителя в атмосферу и закрывается при достижении нормального давления.
  5. Циркуляционный насос. Благодаря этому теплоноситель перемещается по системе.
  6. сетчатые фильтры .. Для защиты оборудования от мусора, переносимого теплоносителем после его прохождения через все отопительное оборудование.
  7. Расширительный сосуд .. Для компенсации повышения давления в системе, вызванного теплоносителем и увеличением его объема.

Относительно циркуляционный насос Возникает вопрос: какой насос выбрать? При выборе подходящего циркуляционного насоса учитываются следующие параметры: напор и расход.

Глава указывает, насколько высоко можно поднять теплоноситель.

Скорость потока — это количество воды, откачиваемой за единицу времени. Расход, необходимый для отопления дома, определяется по формуле:img

P — Теплопотери здания — это количество тепла, измеряемое в ваттах, которое наше здание теряет в единицу времени.

C — удельная теплоемкость воды, измеряется в Дж/кг*C

Tg — температура потока на выходе из котла.

Tg — температура возврата.

Следует также учитывать гидравлическое сопротивление. Зная это значение, выберите такой напор насоса, который позволит преодолеть это сопротивление.

Далее, в соответствии с этими двумя параметрами, вы можете выбрать подходящий для вас насос.

Для расчетов и подбора насоса обращайтесь в компанию «Энергомир».

Основные соединения и ответвления

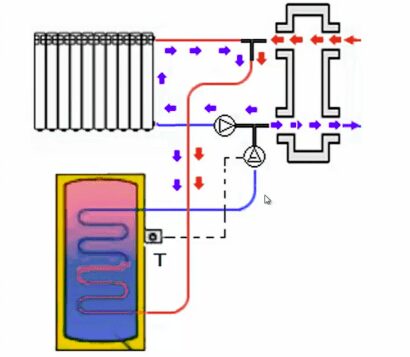

В случае небольших установок лучше сделать собственные контуры: первый этаж, цокольный этаж, пол с подогревом и т.д. Разделение на контуры может осуществляться с помощью коллектора (делителя потока). Он устанавливается рядом с отопительным котлом. На рисунке показана примерная схема подключения котла и коллектора. Пунктирной линией обозначены краны, которые не являются частью системы отопления и включаются по усмотрению пользователя. Хотя назначение котла и напольного отопления не вызывает много вопросов, стоит уточнить о буферной емкости, которую рекомендуется использовать в сочетании с твердотопливным котлом. Твердотопливные котлы нагревают воду неравномерно, с резким повышением температуры при загрузке топлива, а при дожигании температура питательной воды падает. Буферный бак выравнивает температуру внутри себя путем смешивания воды из подающего и обратного контуров. Другая цель — накопление тепловой энергии за счет увеличения количества теплоносителя.

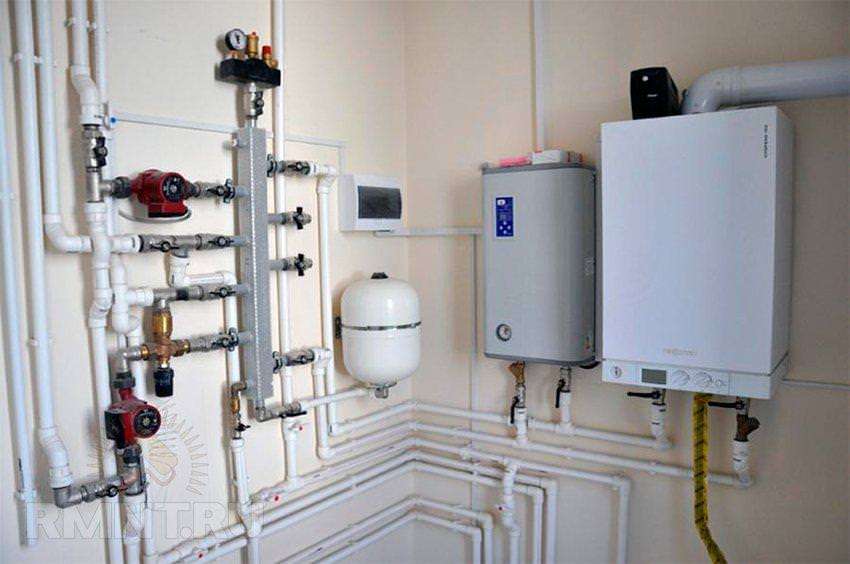

Трубопровод котла с коллектором и ответвлениями

Котел и радиаторная система для отдельно стоящего дома

Существуют однотрубные и двухтрубные системы отопления.

Однотрубные системы являются горизонтальными: Подача и возврат теплоносителя осуществляется по одной трубе.

Это просто, но имеет много недостатков, один из которых заключается в том, что трудно регулировать температуру радиатора; охлаждающая жидкость уже достигает последнего радиатора при более низкой температуре, чем первый радиатор. Тем не менее, это недорогая система.

Горизонтальная однотрубная система

Схема трубопроводов радиатора для однотрубной горизонтальной системы показана на рисунке ниже.

Схема подключения однотрубной радиаторной системы

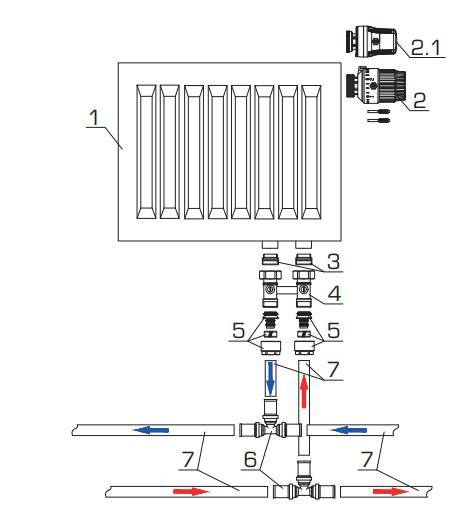

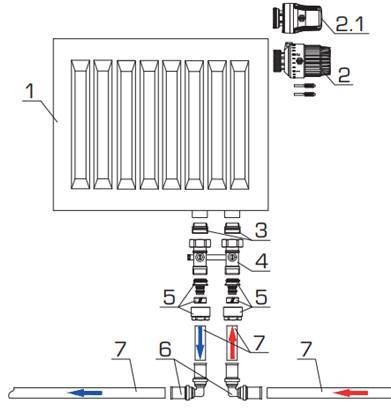

На входе радиатора устанавливаются переходники (5), затем нижний патрубок (H-коннектор) (4) с термостатической головкой сбоку для регулирования потока в зависимости от температуры.

Преимущества однотрубной системы отопления:

  • Сетевая система обходится минимальным количеством труб;
  • Простота установки, обслуживания и эксплуатации

Недостатками являются:

  • Температура в одной комнате не регулируется.
  • Теплоноситель достигает последнего блока при более низкой температуре, чем в первом блоке;

Двухтрубная система

Двухтрубная система: Приток проходит через одну трубу, возврат — в другую.

Схема подключения для двухтрубной системы

На входе в радиатор устанавливаются переходники (5), затем нижнее подключение (H-коннектор)(4) и термостатическая головка сбоку для регулирования потока в зависимости от температуры.

Преимущества двухтрубной системы отопления:

  • Теплоноситель, поступающий в отопительное оборудование, везде имеет одинаковую температуру;
  • Радиаторы могут быть оснащены терморегуляторами для регулирования температуры теплоносителя;
  • Выход из строя одного радиатора не влияет на работу системы и других устройств;
  • большое количество труб и соединительных элементов;
  • сложнее в установке, чем однотрубная система;
  • цена выше, чем для однотрубной системы.

Установка бойлера с косвенным водонагревателем (косвенный водонагреватель)

Особенностью косвенного водонагревателя является то, что вода нагревается не в результате работы котла, а за счет теплообмена с внешними источниками — отопительным котлом, солнечным коллектором и т.д. Теплообмен происходит между змеевиком (расположенным внутри котла, через который проходит горячая вода из бойлера) и баком для холодной воды, который установлен в котле.

В случае трубопроводной системы с бойлером косвенного нагрева для системы горячего водоснабжения требуется расширительный бак. Обратите внимание, что расширительный бак для отопления и ГВС — это не одно и то же устройство, поэтому выбирайте расширительный бак в соответствии с его назначением. Также должна быть установлена «группа безопасности», состоящая из предохранительного клапана, воздухоотводчика и манометра. В отличие от двухконтурного котла, при использовании одноконтурного котла в сочетании с косвенным нагревателем горячая вода доступна сразу же после включения крана.

Ниже приведены некоторые варианты оснащения одноконтурного котла косвенным нагревателем:

Подключение через трехходовой клапан.

Котел подключен к основному контуру (отопление) и вспомогательному контуру (ГВС). Первый: служит для распределения тепла по отопительным приборам, второй контур: бойлер нагревает воду для БКН.

Трехходовой клапан используется для следующих целей:

  • Перенаправление (распределение) потоков охлаждающей жидкости.
  • Смешивание потоков теплоносителя с разной температурой для достижения заданной температуры.

Термостат контролирует температуру воды в котле, и когда она достигает заданного уровня, сигнал подается на исполнительный механизм. В свою очередь, привод pТрехходовой клапан посылает сигнал на трехходовой клапан, который распределяет нагретую воду по основному контурудля отопления. Если температура воды снова понизится и теплоноситель поступает обратно в змеевик.. То есть, когда температура воды в бойлере косвенного нагрева достигает желаемого значения, трехходовой клапан распределяет поток горячей воды на основной контур (отопление). Когда температура в котле падает, трехходовой клапан распределяет горячую воду во вспомогательный контур (BKN).

Установлен трехходовой клапан между котлом и промежуточным бойлером отопления..

Котел и котельные системы с трехходовым клапаном

Преимущество этой системы в том, что тепло может передаваться от отопительного оборудования к нагревателю ГВС. Подходит для людей, которые часто используют бойлер.

Установка двух циркуляционных насосов

Котельные системы с котлом и двумя насосами

Первый насос находится на линии подачи воды к косвенному водонагревателю, а второй насос — в контуре отопления. Это означает, что как только вы открываете кран горячей воды, вода сразу же поступает к потребителю. Насосы управляются термостатом, как и в предыдущем случае. Переключение режима работы осуществляется через термостат.

Самое главное, что при обвязке двух насосов необходимо установить обратные клапаны на выходе каждого насоса. Это необходимо для того, чтобы теплоноситель не мог течь в обратном направлении.

Рассмотрим схему котла без обратных клапанов.

Проводка без обратных клапанов

Когда температура воды в бойлере понижается, термостат подает сигнал на нагрев бойлера. Включается насос для транспортировки охлажденной воды в бойлер. Вода находится под давлением, и ничто не мешает ей также двигаться к отопительному контуру.

Этого не произойдет, если установлены обратные клапаны.

Схема подключения с обратными клапанами

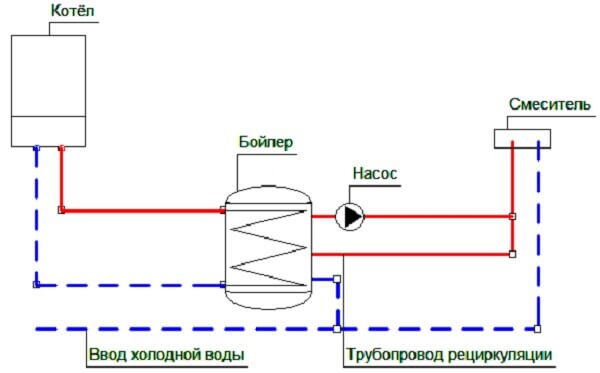

Схема подключения косвенного рециркуляционного водонагревателя

Промежуточная арматура водонагревателя с рециркуляцией

При монтаже системы прокладывается дополнительная труба, чтобы теплоноситель протекал по замкнутому контуру с возможностью отбора. Рециркуляция полезна, когда есть контур, требующий постоянной подачи горячей воды, например, полотенцесушитель. Если она подключена к системе отопления, теплоноситель будет циркулировать постоянно, и сушилка будет работать и служить в качестве отопительного прибора одновременно.

Основным недостатком этой схемы является увеличение затрат на топливо, так как она требует постоянного подогрева охлажденной циркуляционной воды.

Схемы подключения твердотопливных котлов

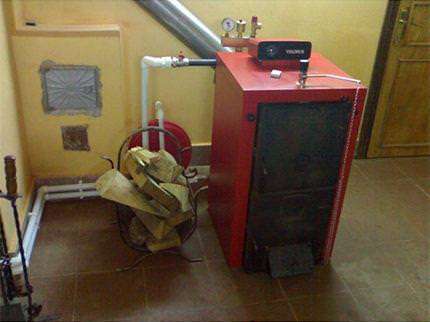

Система отопления с твердотопливным котлом имеет свои особенности, которые влияют на эффективность и безопасность отопления:

инерционность — невозможно остановить работу котла один раз: после прекращения подачи кислорода система будет продолжать работать до тех пор, пока не закончится кислород в топке или не прогорит топливо. Это может привести к перегреву теплоносителя и образованию большого количества пара. Это может привести к разрушению корпуса котла или частей отопительной системы.

Конденсация. Появляется, когда котел подключен непосредственно к отопительному контуру. Это вызывает коррозию стальных стенок котла. Смешиваясь с золой, он превращается в липкую массу, которую трудно очистить.

Чтобы избежать этих проблем, следует правильно спроектировать котельную систему, которая должна включать группу безопасности. Рассмотрим подробнее, зачем нужна обвязка твердотопливного котла отопления, а также основные схемы монтажа.

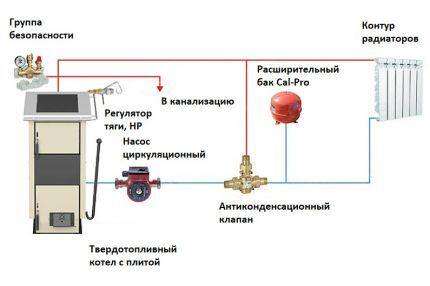

Схема установки твердотопливного котла с трехходовым клапаном

Твердотопливный котел работает не постоянно, а периодически и поэтому подвержен воздействию влаги в виде конденсата. Низкотемпературный теплоноситель проходит через теплообменник, вызывая большую разницу температур между нагретыми газами и холодным теплообменником, что приводит к коррозии. Для предотвращения негативных последствий можно использовать трехходовой клапан. Это устройство представляет собой регулируемый клапан с двумя входами и одним выходом. По сигналу датчика температуры трехходовой клапан открывает вход горячей воды в бойлер, предотвращая образование конденсата. Как только радиатор переходит в рабочий режим, малая цепь разрывается. Трехходовой клапан также может использоваться для регулирования температуры теплоносителя, подаваемого потребителям. В этом случае устройство настраивается на работу в другом направлении, подмешивая холодную среду из обратного потока в поток подачи.

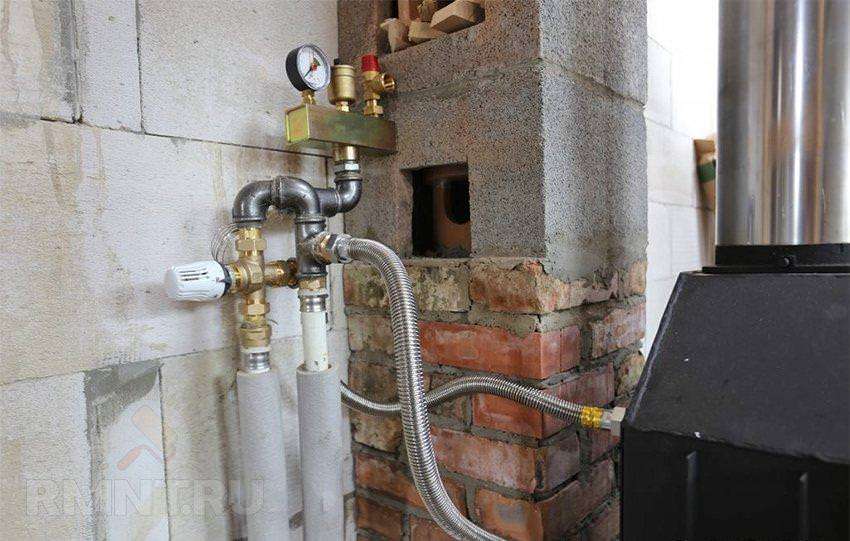

Арматура твердотопливного котла с трехходовым клапаном

Схема установки твердотопливного котла с буферной емкостью

Из-за плохой управляемости твердотопливных котлов необходимо постоянно контролировать количество топлива и интенсивность тяги, что вызывает ряд проблем при их использовании. Чтобы загрузить в котел больше топлива и не беспокоиться о риске перекипания, можно установить буферную емкость.

Большой объем буферной емкости позволяет собирать избыточную тепловую энергию и передавать ее непосредственно к радиаторам. Для регулирования температуры используется смесительный узел на основе трехходового клапана.

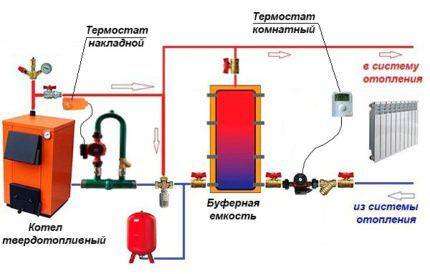

Схема подключения твердотопливного котла с буферной емкостью выглядит следующим образом. Входной и выходной патрубки от теплогенератора подключаются к тепловому аккумулятору, а от него — к нагревательным элементам. Это создает два контура одновременно:

  1. между котлом и буферной емкостью;
  2. между буферным цилиндром и радиаторами дома.

Установка твердотопливного котла с буферной емкостью

Теплоноситель проходит через систему нагрева и заполняет буферную емкость. Жидкость в нижней части охлаждается от радиаторов, а жидкость в верхней части нагревается от котла. Буфер накапливает тепло, когда котел работает на полную мощность. После сгорания топлива сохраненное тепло из буфера еще некоторое время высвобождается системой отопления. За буфером установлены насос и трехходовой клапан для регулирования температуры теплоносителя.

Использование твердотопливного котла с накопительным баком экономит топливо, позволяя реже заправлять его. Обратите внимание, что мощности котла достаточно для нагрева и подогрева буферной емкости.

Схема подключения с термокожухом Laddomat

В начале котел и буферная емкость холодные, и теплопотери отсутствуют. Электрический нагреватель нагревает верхнюю часть бака — этого достаточно для обеспечения потребителя горячей водой и отоплением. Когда топливо в котле воспламеняется, термостат на дымоходе нагревается и запускает насос, обеспечивая циркуляцию воды. Обратный клапан естественной циркуляции не позволяет открыться потоку, создаваемому насосом, чтобы котел не охлаждался во время розжига. При температуре +78C термоклапан открывается, и из баллона начинает поступать холодная вода, тем самым охлаждая бойлер, в то же время баллон наполняется горячей водой. Через некоторое время после заполнения бака горячей водой электронагреватель отключается собственным термостатом. Когда бак полностью нагревается, термостат открывается, и насос качает воду без байпаса, охлаждая бойлер. Пламя гаснет, когда вентилятор или воздушная заслонка перекрывает подачу кислорода. Дымоход остывает, и термостат отключает циркуляционный насос. Холодная вода из нагревателя поступает в нижнюю часть бака, обратный клапан открывается, и холодная вода поступает в бойлер, а оставшееся в бойлере тепло поступает в верхнюю часть бака. Через некоторое время в баке больше не будет тепла, и электронагреватель снова включится.

Установка с термостатом Laddomat

Вместо заключения

В заключение можно сказать, что отопление дома — дело серьезное и требует серьезного подхода. Поэтому всегда лучше обратиться к профессионалам, которые помогут составить грамотный расчет, учесть все нюансы и подобрать оборудование, а не пытаться сделать полосы своими руками.

Если вы не можете найти ответ на свой вопрос, оставьте его в комментариях под статьей, и мы ответим на него для вас.

Схема установки газового котла для отопления

Схема установки газового котла

Это дополнение к нашей предыдущей статье об установке котла. Здесь мы подробно рассмотрим обвязка отопительного котла.

Напомним, что в качестве примера мы рассматриваем трубопроводы для газовых котлов. Однако напольные котлы на других видах топлива устанавливаются точно так же, поэтому вы можете смело заменить название котла на «газовый» и использовать материал из статьи для его установки.

Итак, хватит «набивших оскомину банальностей», давайте перейдем к практике.

Для чего используется обвязка отопительного котла?

На схеме показан котел и условно система отопления (радиатор):

Схема установки газового котла

Система обвязки используется для подключения котла к системе отопления или бойлера к котлу.

Но это не единственное назначение трубопровода, а также следующее:

— Удаление загрязнений, которые могли попасть в трубопроводы, котельное и отопительное оборудование во время сборки или производства оборудования на заводе. Загрязнения препятствуют нормальной циркуляции теплоносителя;

— Компенсация расширения теплоносителя в результате нагрева, которое может повредить систему, если не предпринять определенный шаг: не установить расширительные баки, о чем вы, конечно, знаете, так как читали статью о них;

— Аварийная защита в случае избыточного давления, которое может разрушить систему отопления и нанести ущерб имуществу и самим жильцам дома;

— Проверка состояния системы (давление, температура);

— Удаление воздуха, который может попасть в систему при заполнении ее теплоносителем. Газы могут образовываться в самой системе, когда охлаждающая жидкость вступает в реакцию с компонентами системы. Воздух и газ удаляются через автоматический воздухоотводчик и краны Маевского на радиаторах;

Из чего состоит трубопровод отопительного котла?

Зная, для чего будет использоваться обвязка котла, мы можем легко предположить, что в нее входит, и выбрать соответствующее оборудование. Эти устройства располагаются непосредственно у котла (на стенах и на полу котельной) и на котле:


1 — фильтр; 2 — циркуляционный насос; 3 — шаровые краны; 4 — расширительный бак; 5 — бойлер; 6 — манометр; 7 — воздухоотводчик; 8 — предохранительный клапан; 9 — система подпитки и дренажа

Рассмотрите трубопровод, начиная с обратного потока.

1. рассол поступает в циркуляционный насос и попадает в фильтр:


— который находится выше (!) по течению от насоса.

2. насос, как показано на схеме, находится перед котлом. С обеих сторон насоса имеются шаровые краны, чтобы можно было заменить насос или очистить фильтр, не сливая воду из всей системы. Замена насоса относительно проста, так как он закреплен накидными гайками.

В целом, самым важным требованием при установке котла является то, что к насосу и другим трубопроводам должен быть обеспечен легкий доступ.

3. расширительный бак между насосом и котлом. Расширительный бак может быть установлен в любом месте системы, но предпочтительнее устанавливать его так, как показано на схеме.

Затем теплоноситель закачивается в котел, нагревается и отводится в питательную трубу.

5. на выходе из котла должна быть установлена группа безопасности: автоматический воздухоотводчик + предохранительный клапан + манометр. На котле также может быть термометр для проверки температуры в котле.

Шаровой кран со штуцером, к которому можно подсоединить шланг и запитать систему от водопровода. Или слейте воду из системы отопления.

Выше перечислены необходимые компоненты, которые должны быть включены в электропроводку котла.

Настенный котел имеет все те же компоненты, за исключением того, что они уже находятся в корпусе.

Если вы не знакомы с какими-либо из перечисленных приборов, полную информацию о них вы найдете в разделе, посвященном отопительным приборам.

Схема подключения напольного котла

Ниже приведена схема жгута проводов напольного котла:


Все обязательные элементы схемы включены в нее, но это упрощенная схема. А вот схема фактической установки:


Он имеет те же элементы плюс фурнитуру, необходимую для установки.

Если рассматривать только часть подключения котла, то визуально это выглядит следующим образом:


1 — вставка; 2 — накидная гайка; 3 — ниппель; 4 — тройник для подключения расширительного бака (бак находится в направлении красной стрелки); 5 — шаровой кран, к которому подключается циркуляционный насос в направлении синей стрелки; еще один ниппель поднимается вверх

Рекомендация: Перед сборкой в «реальном мире» разложите все детали на полу или на столе, скрутите их вместе (без намотки) и убедитесь, что все собрано и находится на своих местах. Тогда вам не придется останавливать работу и бежать в магазин, чтобы купить то, чего не хватает. Можно поступить еще лучше: прикрутить все эти детали вместе при покупке.

Мы уже используем холст и специальную пасту для сборки. Это по-прежнему лучший способ герметизации резьбы, что бы ни говорили о других материалах….. Но это не является темой данной статьи.

Вот как это делается котловые краныНадеемся, что информации в этой и предыдущих статьях будет достаточно для того, чтобы вы смогли выполнить монтаж стоящего котла своими руками.

Типы и схемы трубопроводов газовых котлов

Как обычно работает система отопления? В его основе лежит котел, который преобразует энергию сгорания топлива в тепло. Проще говоря, котел нагревает хладагент, который движется по трубам к радиаторам, и в помещении происходит теплообмен. Затем охлажденный хладагент возвращается в котел, и процесс повторяется. Поэтому все, что находится между котлом и радиаторами, называется полосным газовым котлом. Сюда входят:

  • Соединительные трубы, образующие два контура: подающий и обратный.
  • Запорные клапаны.
  • Расширительный сосуд.
  • Циркуляционный насос, если он включен в систему отопления.
  • Система автоматизации.

imgСложные трубопроводы

Трубы имеют довольно сложную конструкцию, и расположение играет важную роль. Чем сложнее схема, тем больше материалов необходимо использовать. Но функциональность становится более эффективной. Например, расширительный бак отвечает за расширение теплоносителя. Без расширительного бака трубы могут не выдержать давления и лопнуть при нагреве теплоносителя.

В некоторых схемах трубопроводов газовых котлов циркуляционный насос необходим. Примером может служить система «Ленинградка», в которой радиаторы устанавливаются последовательно друг за другом. Дешевая и простая схема, но хладагент неравномерно распределяется между комнатами. Для достижения равномерности необходимо установить насос. И это практически единственный вариант.

Автоматика обеспечивает правильную работу всей системы отопления. В частности, это касается контроля температуры. Клапан Меевского отвечает за выпуск воздуха. Для управления потоком теплоносителя запорная арматура отвечает за его распределение по контурам. В этом отношении следует обратить внимание на коллекторов. Если система отопления состоит из основного и вторичного контуров (теплый пол), правильное распределение теплоносителя без коллектора просто невозможно.

Из всего вышесказанного можно сделать один очень важный вывод. Котельная связка дает возможность экономить на потреблении топлива, чтобы сделать всю систему безопасной и удобной в эксплуатации. Фактически, это его основная функция.

imgПростая диаграмма

Схемы подключения

Существуют две различные схемы прокладки трубопроводов, которые наиболее часто используются в настоящее время.

Как уже упоминалось выше, это самые простые и дешевые обвязки котлов, в которых используется минимальное количество материалов. Его схема выглядит следующим образом:

  • Котел, установленный в помещении, соединен с радиаторами отопления трубой, которая разветвляется горизонтально, обычно на уровне пола. Иногда проводка встраивается в тело пола, так называемая скрытая проводка.
  • Здесь используется один контур, который схематично представляет собой кольцо.
  • Радиаторы отопления можно подключать последовательно от прибора к прибору. Скажем прямо, это не самая лучшая схема, поскольку она неэффективна.
  • Второй вариант — «Ленинградка». Здесь используется совершенно иной подход. От котла выводится труба, которая проходит через все помещения, возвращаясь в отопительный агрегат. В этом случае радиаторы обрезаются параллельно контуру, но последовательно друг с другом. Более эффективный вариант.

Оба варианта в основном используются в одноэтажных домах. Однако, если в системе установлен циркуляционный насос, систему можно использовать и в многоэтажных домах.

imgДвухтрубная система

Это более дорогая система, в которой контур потока поднимается вверх (называется стояк) и проходит под потолком или на чердаке. Оттуда к каждому радиатору идет труба. Обратный контур, в свою очередь, расположен в полу, с подключением от каждого радиатора, к которому подается охлаждающая жидкость. Таким образом, теплоноситель равномерно распределяется по всем помещениям.

Здесь, как и в однотрубной системе, можно установить насос. Однако, как показывает практика, схема с естественной циркуляцией хладагента хорошо работает в малоэтажных зданиях, позволяя значительно экономить на потреблении электроэнергии.

imgСхема циркуляционного насоса

Балансирующие элементы

Рассмотрим некоторые из основных приборов и устройств, которые сегодня чаще всего входят в комплектацию газового котла.

Его пытаются установить в том случае, если:

  • Теплоноситель не может преодолеть сопротивление самого контура из-за его слишком длинной или сложной конфигурации.
  • Если разница температур между первым и последним охладителем слишком велика. Это относится в основном к однотрубным системам.
  • Если система отопления не используется постоянно. В этом случае приоритетом является быстрый нагрев теплоносителя.

Циркуляционный насос обычно устанавливается у котла на обратном контуре. Почему там? Насос оснащен резиновыми втулками и уплотнениями, которые быстро повреждаются под воздействием высоких температур. Обратный контур имеет самую низкую температуру теплоносителя.

imgЗакрытый расширительный бак

В небольших системах отопления устанавливаются компактные насосы с мокрым ротором, которые смазываются самим теплоносителем. Их мощность не превышает 100 Вт, поэтому потребление энергии не очень высокое. Однако в любом случае специалисты рекомендуют установить рядом с насосом байпас, который отключит его в случае проблем с электропитанием. Другими словами, система уже будет работать с естественной циркуляцией теплоносителя.

Я хотел бы начать этот подраздел с одного очень важного момента.

Внимание! Если вы хотите самостоятельно собрать систему отопления, то есть сделать разводку газового котла своими руками, то выбирайте простую схему (она может быть не только однотрубной) и установите расширительный бак открытого типа. Отсутствие циркуляционного насоса или другого сложного оборудования.

Это неплохой вариант и будет работать эффективно. Единственным условием является установка бака на высоте не менее полуметра над всеми отопительными контурами. Такое расположение позволяет удалять воздух из системы для расширения охлаждающей жидкости во время нагрева. Кроме того, именно отсюда можно организовать наполнение водой.

imgСистема отопления с открытым расширительным баком

Существуют расширительные баки закрытого типа, так называемые мембранные расширительные баки. Их установка в системе отопления подтверждается наличием циркуляционного насоса. Это означает, что оба устройства должны присутствовать. С другой стороны, точка установки не определяется конкретным местом. Наиболее распространенное место — вокруг газового котла перед циркуляционным насосом. В этом случае важно, чтобы участок трубы был прямым и имел как можно меньше турбулентности воды.

В настоящее время нередко в дополнение к баку устанавливают предохранительный клапан. Если рассол вдруг закипит, можно выпустить часть его, чтобы предотвратить разрыв труб. Вентиляционный клапан обычно имеет прямое соединение со сливом.

Другие компоненты трубопроводов

Два устройства теперь являются обязательными в схеме трубопроводов:

imgГрязеотделитель

Почему они так важны?

  • Во-первых, воздушные пробки в системе отопления означают, что теплоноситель не может пройти через нее. Это особенно важно в системах с естественной циркуляцией теплоносителя. В настоящее время производители предлагают два основных варианта: краны Маевского (это ручные шлюзы) и автоматические конструкции. Оба хорошо работают, только первый — самый дешевый, а второй — самый дорогой.
  • Во-вторых, экраны собирают частицы соли и накипи, которые препятствуют движению теплоносителя внутри труб. В случае газовых котлов, где установлены циркуляционные насосы, это просто незаменимое устройство. Последние быстро выходят из строя, если качество охлаждающей жидкости низкое. Грязеотделители устанавливаются перед насосом.

Здесь такие устройства и приборы включены в облигацию газового котла. Конечно, это не все, но их основная часть. Здесь вы можете добавить клапаны, задвижки, счетчики, терморегуляторы и др. Как уже упоминалось выше, чем сложнее трубопровод, тем эффективнее работа отопления.

«Июль в Швейцарии» — издательский дом
«Июль в Швейцарии» — издательский дом
