Стартеры для люминесцентных ламп: конструкция, функции, обозначения и особенности выбора

Стартер для люминесцентных ламп является неотъемлемой частью электромагнитного пускорегулирующего аппарата и предназначен для зажигания ртутной паровой лампы.

Каждая модель, выпускаемая конкретным разработчиком, имеет свои технические характеристики, но используется для светильников, питающихся исключительно переменным током с частотой не более 65 Гц.

Предлагаем разобраться, как устроен стартер для люминесцентных ламп, какова его роль в светильнике. Кроме того, мы представим характеристики различных стартеров и расскажем, как правильно выбрать механизм.

Как устроено устройство?

Стартер (пусковое устройство) может быть достаточно простым. Этот элемент представлен небольшой газоразрядной лампой, способной создавать тлеющий разряд при низком давлении газа и малом токе.

Этот небольшой стеклянный сосуд заполняется инертным газом – либо гелием, либо неоновой смесью. К нему припаяны подвижные и неподвижные электроды из металла.

Все катушки электродов лампы снабжены двумя клеммными колодками. Одна клемма каждого контакта включена в цепь электромагнитного балласта. Остальные подключены к катодам стартера.

Расстояние между электродами стартера небольшое, поэтому его легко пробивает сетевое напряжение. При этом возникает ток и нагреваются компоненты, образующие электрическую цепь с некоторым сопротивлением. Стартер является одним из таких компонентов.

Конструкция стартера

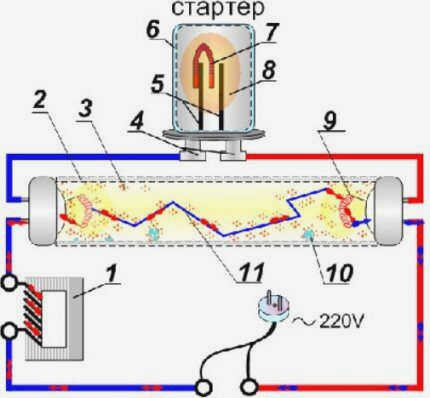

Узлы зажигания для люминесцентных ламп практически идентичны по конструкции: 1 – дроссель; 2 – стеклянная колба; 3 – пары ртути; 4 – клеммы; 5 – электроды; 6 – корпус; 7 – биметаллический контакт; 8 – вещество инертного газа; 9 – вольфрамовая нить ЛДС; 10 – капля ртути; 11 – дуговой разряд в колбе (+).

Колба помещена внутрь пластикового или металлического корпуса, который выполняет роль защитного кожуха. Некоторые образцы дополнительно имеют специальное смотровое отверстие в верхней части крышки.

Самым популярным материалом для устройства считается пластик. Постоянное воздействие высоких температур позволяет использовать специальный пропитывающий состав, люминофор.

Светильники выпускаются с парой ножек, выполняющих роль контактов. Они изготавливаются из различных видов металла.

В зависимости от типа конструкции электроды могут быть симметричными подвижными или асимметричными с одним подвижным элементом. Их провода проходят через цоколь лампы.

Стартер для ЛЛ: принцип действия

По принципу действия стартер целесообразно классифицировать на три типа, а именно:

  1. Электронный стартер. Он размещается в обычном корпусе. Его полупроводниковые компоненты должны отвечать основным эксплуатационным требованиям по соотношению мощности и напряжения питания подключенной лампы. Работа светильников этого типа основана на ключевом принципе – размыкании цепи путем нагрева. Устройства этого типа с таким важным параметром, как готовность к зажиганию, считаются наиболее эффективными в процессе эксплуатации. Поэтому размыкание контактов происходит при правильной фазе напряжения и оптимальной температуре электродов.

Важно: электронные компоненты, используемые в стартерах данного типа, позволяют значительно увеличить срок службы как стартера, так и самой лампы. Единственным недостатком, по сравнению с электронными пусковыми аналогами, является значительная стоимость устройства.

  1. Тепловой стартер. Характеризуется длительным временем запуска источника света с помощью этого типа стартера. Невысокая экономичность (потребляет много электроэнергии) компенсируется термобиметаллическими свойствами. Этот параметр позволяет устройствам работать при низких температурах. Основное отличие от аналогов заключается в том, что при отсутствии напряжения контакты механизма уже замкнуты, а при подаче питания формируется импульс очень высокого напряжения.
  2. Разрядные устройства. Пускатели, работающие по принципу тлеющего разряда, оснащены биметаллическими электродами. Они состоят из металлических сплавов с различными коэффициентами теплового расширения.

Важно: процессы переключения пускателей, оснащенных контактной системой управления, полностью неконтролируемы. Пускатели с биметаллическими контактами не следует использовать при низких температурах или подобных неблагоприятных условиях. В результате плохого нагрева биметаллических контактов светильник будет гореть очень долго или полностью выйдет из строя.

Конденсатор в работе прибора

Этот компонент обеспечивает стабильную работу стартера. Стартер и конденсатор взаимосвязаны. Основными функциями устройства являются:

  • уменьшение интенсивности помех, возникающих при открытии и закрытии электродов стартера;
  • увеличение длительности импульса, возникающего при открывании электродов;
  • исключение возможности отпаивания электродов, которое может произойти из-за высокого импульсного напряжения.

Основным отличием конденсаторов является их емкость. Наиболее часто используются устройства с емкостью 0,003-0,1 мкФ.

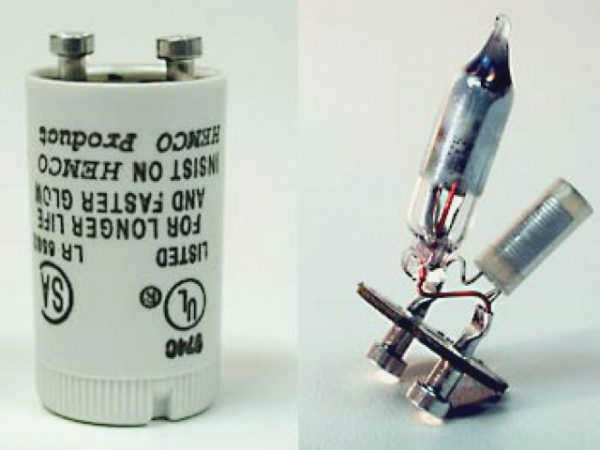

Конструкция стартера для люминесцентных ламп

Пускатели различных типов и модификаций конструктивно схожи. Зная основы их конструкции, пользователь при необходимости может легко проверить их работоспособность.

Какая бывает маркировка

В настоящее время пускатели дневного света могут отличаться по своим техническим параметрам выпрямления, а также по габаритам. По этой причине на деталях данного типа можно встретить следующие обозначения:

  • S2. Пускатель S2 подходит для баз 2P. Технические характеристики в данной ситуации не превышают 2,5 мкм по параметру выпрямления;
  • S10. Эти детали подходят для розетки 3P.

Обратите внимание, что обозначение данной детали для люминесцентных ламп по ГОСТу всегда указывается на ее корпусе.

Теперь рассмотрим более подробно наиболее популярные модели данного вида изделий. Каждая разновидность должна соответствовать стандартам ГОСТа. От этого зависит их срок службы, а также качество работы.

Модели S2.

Зачастую их производит компания "Филипс". Как уже упоминалось выше, коэффициент выпрямления этих модификаций не будет превышать значения 2,5 мкм.

Обратите внимание, что специалисты не рекомендуют использовать данную модификацию при отрицательных температурах.

Конструкция стартера S2

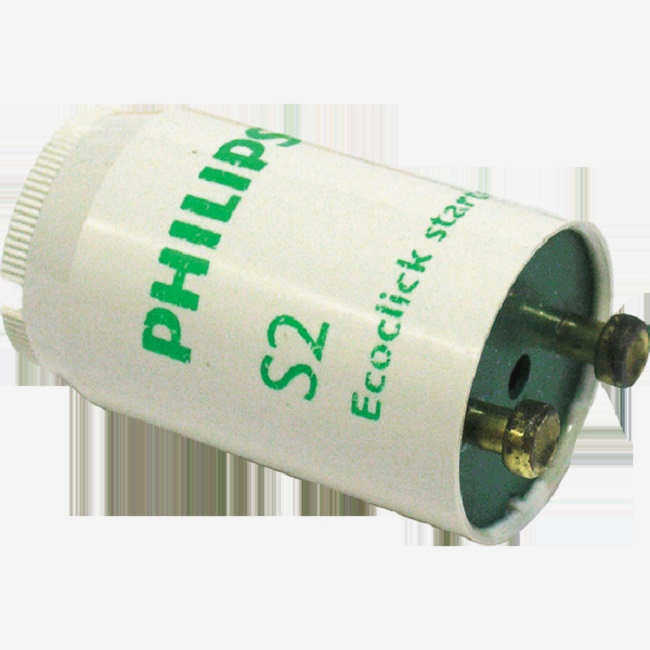

Пускатель типа S2

Корпус часто изготавливается из пропитанного полиуретана. Согласно ГОСТу, такие модели имеют ножки с небольшими головками. Стандартно устанавливаются электромагнитные пусковые устройства. Дроссель должен быть подключен непосредственно к конденсатору. Некоторые типы, предназначенные для люминесцентных ламп, имеют дополнительные прокладки.
При таких модификациях время разогрева катода будет зависеть от мощности лампы. Средняя цена составит около 30 рублей.

Проверка светильника

Люминесцентный светильник может выйти из строя в процессе эксплуатации. Вы можете проверить его компоненты и отремонтировать их самостоятельно. Для этого воспользуйтесь мультиметром или тестером.
Чтобы правильно проверить стартер люминесцентного светильника, прежде всего, необходимо знать версию используемой в нем электрической цепи.

Также необходимо демонтировать или просто снять люминесцентный светильник с потолка или стены. После этого можно проверить все важные компоненты цепи.

Схемы подключения стартера

Рассмотрите оба варианта проверки приведенных выше электрических схем. Метод проверки идентичен в обоих случаях.

Примечание: Для проверки работы стартера люминесцентной лампы можно использовать любой измерительный прибор (тестер, мультиметр и т.д.).

Наиболее часто для проверки стартера используются следующие измерительные приборы

  • Оометр. Он должен быть оснащен позицией для измерения необходимого диапазона сопротивления;
  • Тестер индикаторного типа;

Внешний вид тестера

тестер

  • мультиметр.

Многие эксперты рекомендуют использовать более совершенный и универсальный измерительный прибор – мультиметр. Однако диагностика светильника (дроссель и т.д.) должна проводиться только пассивно. Это означает, что осветительный прибор не должен быть подключен к внешнему источнику напряжения.
Чтобы проверить люминесцентный светильник, выполните следующие действия.

  • Поместите светильник на стол;
  • Подключите к проводам два измерителя зазора;
  • Измерьте общее сопротивление.

Как проверяется стартер

При ремонте люминесцентных ламп часто возникает необходимость отдельно проверить стартер. Это маленькая и довольно простая деталь светильника, которая может стать настоящей головной болью, если выйдет из строя. Поэтому, если у вас есть неработающий люминесцентный источник света, всегда следует сначала проверить стартер на работоспособность.
Обычно они выходят из строя из-за износа трубки накаливания или биметаллической пластины. В такой ситуации светильник может вообще не включиться при запуске или мигать во время работы. Также невозможно запустить светильник со второй попытки. Это происходит потому, что просто не хватает напряжения для запуска лампы.
Самый простой способ проверить правильность работы стартера – заменить его другим аналогичным устройством. Если вы вставите новую деталь в лампу и она начнет работать, значит, проблема была именно в ней.

Внешний вид лампы стартера

Замена стартера на новый

Как видите, в данном случае можно обойтись и без измерительного прибора. Однако не всегда у нас под рукой есть запасная деталь такой же мощности. Поэтому часто для проверки стартера последовательно с лампочкой устанавливают простую схему. Схема питается от сети 220 В через розетку.

Лучше всего использовать маломощную лампу накаливания мощностью около 40-60 Вт. Подключив такую цепь, можно сразу вычислить, работает стартер или нет. Если лампочка загорается и горит прерывисто в течение доли секунды, это означает, что она работает. При этом будет слышен характерный щелкающий звук. Это будет активация его контактов.
Если лампочка не загорается или, наоборот, горит непрерывно и не мигает, значит, наша деталь считается нерабочей и подлежит замене.

Запальники модели S

Довольно популярными моделями в наши дни являются S-2 и S-10.

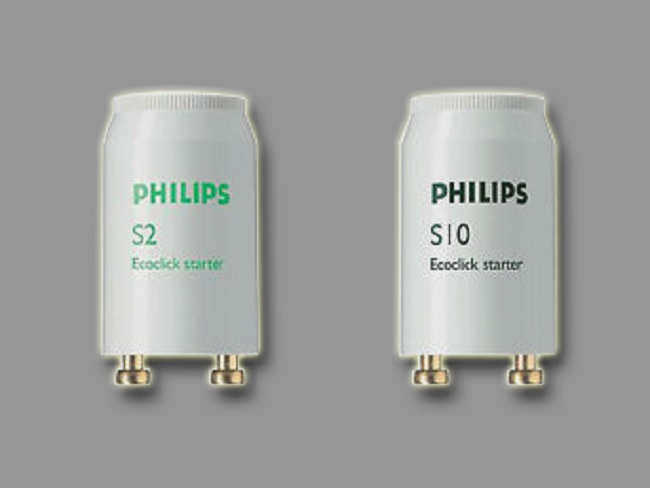

Внешний вид стартеров типа S

Зажигатель модели S

Модель S-2 используется для зажигания низковольтных моделей TL, а также для последовательного и одиночного подключения высоковольтных маломощных (4-22 Вт) источников света.
Модели S-10 используются для зажигания высоковольтных люминесцентных ламп в достаточно широком диапазоне мощности (4-64 Вт).

Модель стартера ST

Помимо вышеперечисленных моделей, в настоящее время большой популярностью пользуются модели ST 111 и ST 151.

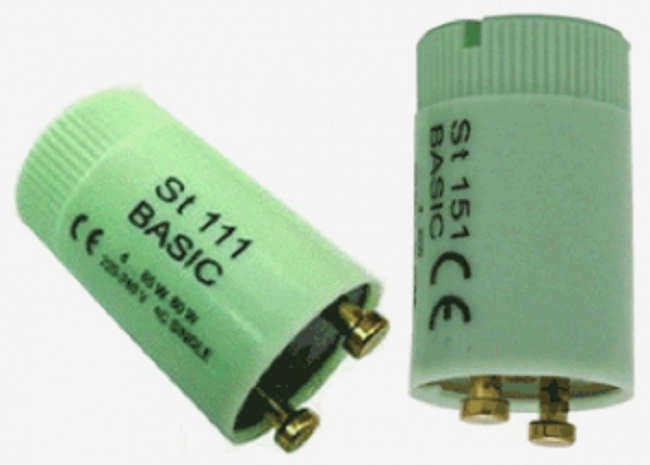

Внешний вид пускателей типа ST

Стартовая модель ST

Модели ST 111 используются для однократного подключения источника света к сети 220 В. Обычно они используются для ламп накаливания от 4 до 80 В. С другой стороны, тип ST 151 используется для одиночного подключения к сети 110/127 В. Они также могут быть подключены к сети последовательно. Их можно использовать для включения источников света от 4 до 22 В.
