Независимое подключение и регулирование реле холодильника

Обычно холодильник можно представить как систему термостата, реле и компрессора. Все три компонента могут выйти из строя, и иногда симптомы даже совпадают. Иногда мастера подозревают, что неисправен компрессор или термостат, но неисправно реле. В этой статье мы ответим на вопрос: как подключить стандартный стартер (реле) к холодильнику.

Чтобы установить компрессор в холодильнике, конечно, нужно понимать принципы его работы и функции, которые он выполняет. В противном случае ремонт может оказаться слишком дорогим.

Работа мотора во всех холодильных системах совершенно одинакова. Назначение двигателя – нагнетать нагретый хладагент (обычно фреон), перекачивая его к конденсатору. Цель этого компонента – охлаждение и, соответственно, конденсация фреона.

Независимое подключение и регулировка реле холодильника

Содержание

Принцип работы пускового реле

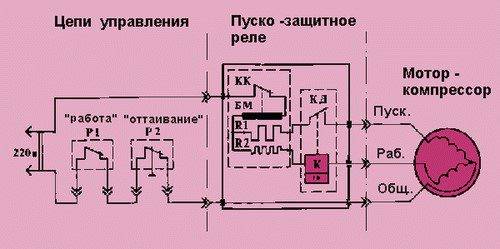

Схема холодильника и реле (схема реле-компрессора)

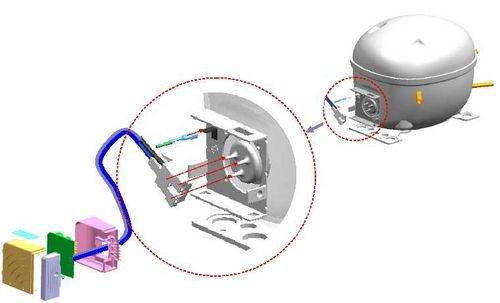

Мы рассмотрим компрессорный узел на примере холодильников “Атлант”, однако не возникнет проблем с его адаптацией и применением к другим типам холодильников.

Независимое подключение и регулировка реле холодильника

Принцип работы довольно прост и широко используется во многих приборах, содержащих электродвигатель. Двигатель вращает коленчатый вал, который находится внутри корпуса. При каждом повороте поршня он приводится в движение; возникает вращательное и возвратно-поступательное движение. В результате газ проходит через впускной клапан и попадает в камеру охлаждения.

Функция этих компонентов заключается в запуске двигателя, что позволяет компрессору работать. Чтобы правильно подключить его, необходимо сначала понять, из чего состоит компонент.

Пусковое реле состоит из таких компонентов, как неподвижные и подвижные контакты, сердечник и его шины, нагревательные элементы и контакты.

Для того чтобы правильно установить двигатель, необходимо хорошо ознакомиться с пусковым механизмом.

Реле – это основа, с помощью которой запускается двигатель; это устройство, которое выключает его в нужные моменты. Таким образом, он “спасает” двигатель от перегрузки и делает его работу более экономичной, продлевая срок его службы в десятки и даже сотни раз.

Независимое подключение и регулировка реле холодильника

Алгоритм подключения компрессора

Перед началом работы рекомендуется тщательно ознакомиться с электрической схемой компрессора.

Релейное устройство стартера

Для замены (установки) компрессора нам понадобится тестер (мультиметр), компрессор и, конечно же, реле стартера. Важно отметить, что запустить компрессор можно и без устройства, но это делается только для проверки двигателя, в целях диагностики. Если вы хотите установить мотор, чтобы получить полностью рабочий холодильник, реле всегда должно быть подключено.

Установите мультиметр в режим килоом (или Ом), затем измерьте сопротивление между обмотками конденсатора. Рабочая обмотка будет там, где сопротивление наименьшее. На этом этапе подключите к сети 220 вольт через реле.

Вы получаете реле, к которому подключены 4 провода: 2 идут от конденсатора, 2 непосредственно от вилки. Затем реле подключается к двигателю и подсоединяется штекер.

Это позволит вам проверить работу компрессора: при подключении к сети воздух должен всасываться из одной трубки и выдуваться из другой.

Часто случается, что двигатель не работает после подключения. Причиной почти всегда является клин. Чтобы избежать этого, не обязательно бежать в сервисный центр, можно заклинить его самостоятельно.

Вам понадобится специальное устройство, состоящее из двух диодов. Устройство должно быть подключено к обмотке двигателя и кратковременно включено на несколько секунд. Затем, через 30 секунд, повторите процедуру. Клин освобождается путем “раскачивания” двигателя – при частоте 50 Гц вал движется в обоих направлениях, такие колебания приводят к полной остановке клина.

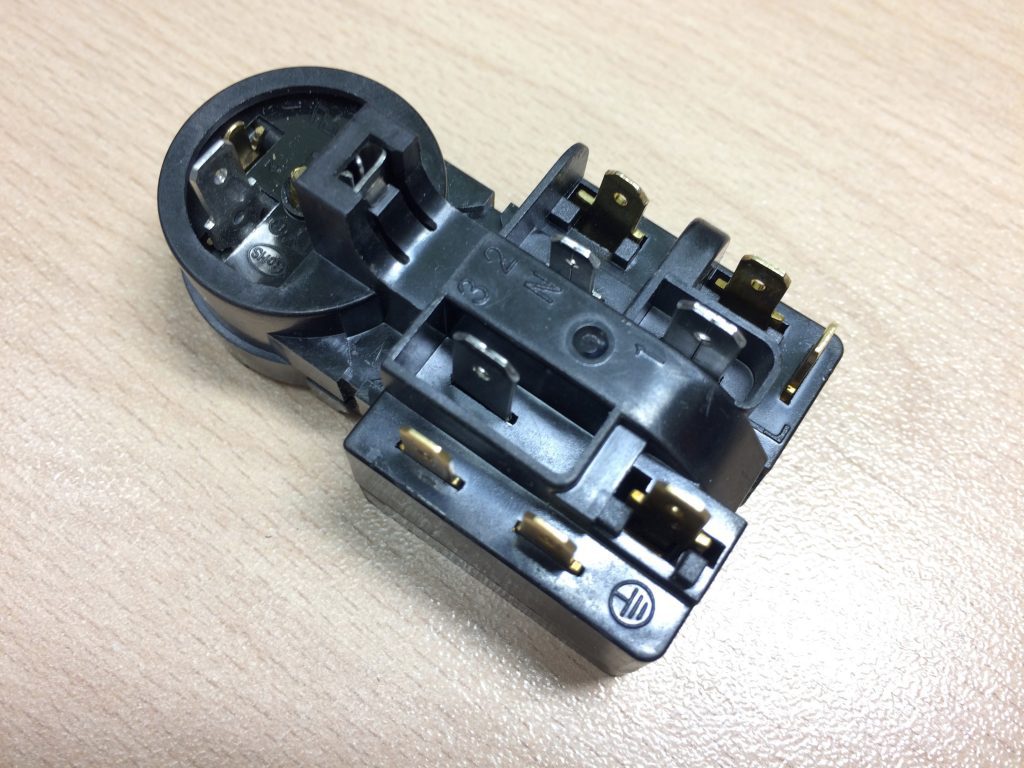

Конструкция пускового реле. Различия в расположении разных типов

Реле стартера состоит из следующих компонентов:

  • стационарные контакты;
  • подвижные контакты (динамические);
  • сердцевинные стебли;
  • ядро;
  • Биметаллическая пластина и ее нагревательный элемент;
  • контакты.

Для того чтобы правильно установить двигатель, необходимо тщательно разобраться в его конструкции и принципе работы. В противном случае процедура запуска компрессора может не сработать.

Надежный способ диагностики

Когда двигатель стартера перестает работать, холодильник также перестает работать. Симптомы неисправности могут быть следующими:

  • Двигатель работает непрерывно без перерыва (холодильник не выключается сам по себе);
  • на стенах появляется большое количество “снежной шубы”, устройство слишком сильно замерзает (из-за повышенной и непрерывной циркуляции);

Снежное покрытие – верный признак неисправности

  • И наоборот, внутри холодильного отделения слишком тепло; сразу после выключения (невозможно “сбросить”).

Полностью отключите холодильник от электросети и разморозьте его. Все содержимое должно быть удалено, а холодильник должен быть полностью пуст. Затем включите холодильник и установите регулятор температуры на максимальную температуру (минимум). Внутри отсека должен быть термометр (желательно электронный). Если реле работает правильно, термометр установит нужный уровень температуры в нужное время, и холодильник выключится. Если двигатель продолжает работать (и, следовательно, охлаждаться) после достижения определенной температуры, стартер следует заменить.

Как подключить и отрегулировать реле

Если холодильник полностью перестал включаться, невозможно выполнить проверку, как описано выше.

Первый шаг – демонтаж. Выньте вилку холодильника из розетки, снимите ручку управления и крепежные элементы, снимите все защитные элементы.

Желтый кабель используется для заземления (обычно он также имеет зеленую полосу).

Оставьте этот кабель нетронутым, а все остальные соедините вместе (лучше всего установить специальную планку для соединения контактов). Если по истечении этого времени холодильник не включится, значит, проблема, скорее всего, в компрессоре.

Очень важно понимать и помнить, какой провод для чего предназначен.

Очень важно проверить компрессор перед его заменой. Если компрессор работает нормально, осторожно снимите реле и снова подключите новый блок к старым проводам. Помните, что перепутав провода, можно повредить новое реле.

Для регулировки компонента мы советуем вам воспользоваться приведенной выше схемой: поместите термометр внутрь камеры, запустите холодильник на максимум и подождите, пока он выключится. Каждый раз регулируйте реле таким образом, чтобы двигатель выключался одновременно с достижением заданной температуры.

Как подключить реле холодильника

В этой статье описано, как заменить пусковое реле компрессора холодильника.

Реле стартера, а чаще комбинированное реле стартера, предназначено для кратковременной подачи напряжения на пусковую обмотку электродвигателя компрессора. Как только ротор двигателя достигнет рабочей скорости, реле должно обесточить обмотку стартера.

О симптомах неисправности реле стартера и процедуре проверки читайте в статье “Как проверить реле холодильника”. Если при осмотре реле стартера будет обнаружено, что оно неисправно, его следует заменить. Это легко сделать.

Если у вас есть возможность приобрести точно такую же модель реле, то замена очень проста – снимите старое реле и подключите новое. Компрессор имеет контакты (типа Papa), к которым крепится реле защиты от проникновения (типа mA). Само реле защиты от проникновения имеет две группы контактов (на разных сторонах реле):

тип “папа” – эти контакты используются для подключения входных проводов (питание от сети).

Тип “мама” – эти контакты соединяют реле защиты от проникновения с компрессором.

У реле есть две стороны:

Как подключить реле холодильника

Выходные контакты на компрессоре. Реле отключения переключается на эти контакты:

Как заменить пусковое реле компрессора холодильника

Если у вас нет точно такого же реле отключения, вы можете заменить его другим. Но чтобы правильно подключить другое реле, необходимо знать, как вообще реле защиты от проникновения подключено к компрессору холодильника.

Схема подключения реле холодильника

Концептуально связь выглядит следующим образом:

Защитная часть реле (тепловое реле) должна находиться в цепи, подключенной к общему проводу обеих обмоток или к проводу рабочей обмотки.

Пусковая часть реле должна находиться в цепи, которая подключена к проводнику пусковой обмотки.

Типовая схема подключения реле стартера холодильника:

Схема подключения пускового реле холодильника

На этой схеме защитная часть (PTC1 и PTC2) и пусковая часть (реле) обозначены как отдельные компоненты, хотя обычно это сборка в одном корпусе. Но суть схемы не меняется. На схеме также указано, что защитная часть установлена в цепи общего вывода обеих обмоток. Это более правильное решение. Однако могут быть модели реле защиты двигателя, в которых защитная часть установлена в цепи рабочей обмотки.

Для подключения “неродного” реле защиты двигателя

Проверьте, какие части реле (пуск и защита) подключены к каким контактам реле.

Определите, какие обмотки двигателя подключены к контактам компрессора.

Соедините соответствующие контакты реле и компрессора.

Как это сделать? Снимите крышку с реле стартера и посмотрите, какие части реле подключены к каким контактам.

Чтобы узнать, какие обмотки двигателя подключены к каким контактам (на корпусе компрессора), полностью разберите старое реле и осмотрите область контактов. Контакты могут быть маркированы. Например, они могут быть обозначены как C (общий), S (пусковая обмотка), R (беговая обмотка).

Если маркировка отсутствует, ее можно проверить, измерив сопротивление между контактами.

По очереди измерьте сопротивление между двумя из трех клемм. При измерении сопротивления вы получите три разных значения:

Наибольшее сопротивление будет между выводами рабочей обмотки и пусковой обмотки. Это происходит потому, что на этих клеммах сопротивление обеих обмоток складывается.

Также будут два сопротивления, которые не сильно отличаются друг от друга. Это будут провода каждой обмотки в отдельности.

Таким образом, найдя два провода с наибольшим сопротивлением между ними, мы узнаем общий провод обмоток – это будет третий провод, который не участвует в данном измерении. Кстати, наибольшее сопротивление должно быть приблизительно равно сумме двух меньших сопротивлений.

Соответственно, два меньших сопротивления будут находиться между общим проводом и выводами пусковой и рабочей обмоток. Следующий шаг – определить, какая обмотка находится на какой клемме. Обычно сопротивление рабочей обмотки немного ниже, чем сопротивление пусковой обмотки.

Подключение пускового реле холодильника

Что делать, если контакты обмотки стартера не совпадают с контактами компрессора? В этом случае реле можно “прикрутить” проводами. Например, таким образом:

Подключение пускового реле компрессора холодильника

Самое главное – правильно подключить реле к контактам компрессора.

Однако лучше поискать модель реле защиты пуска, подходящую для компрессора вашего холодильника. В этом магазине можно приобрести различные модели реле стартера.

Как подключить реле стартера к компрессору холодильника

Реле стартера холодильника распространенные неисправности и как отремонтировать реле стартера

Как подключить пусковое реле компрессора холодильника

Реле стартера для холодильников и морозильников – это специальное устройство управления, которое отвечает за включение соленоида стартера при запуске двигателя компрессора. Кроме того, он прерывает подачу электроэнергии, когда двигатель холодильника достигает частоты более 75% от его частоты вращения.

Принцип работы устройства довольно прост: когда температура в камерах падает ниже требуемой, контакты терморегулятора замыкаются, и реле получает своеобразную команду на запуск двигателя (весь процесс занимает не более 2 секунд). Важно помнить, что если эта деталь (также известная как “выключатель” или “переключатель включения/выключения”) выйдет из строя, холодильник будет полностью неработоспособен.

Современные модели холодильников могут быть оснащены различными типами реле: обычным пусковым реле, тепловым реле и реле, определяющим температуру. Чаще всего тепловое и пусковое реле называют просто пусковым реле.

Запуск асинхронного двигателя от однофазной сети 230 В

Напряжение 380 В – три фазы по 230 В каждая, при этом обе фазы считаются по среднеквадратическому значению. Вызывает аналогичный тепловой эффект на пассивном резисторе. Переменное напряжение изменяется непрерывно, числовое значение усредняется по времени. Полученный результат называется эффективной стоимостью.

Для нормальной работы асинхронного двигателя необходимо, чтобы поле статора вращалось. Это легко обеспечить (доказано Николой Тесла): подайте на три обмотки правильные фазы. Затем следует сложение полей с помощью векторов. Результирующий вектор вращается плавно, увлекая за собой ротор. КПД трехфазных двигателей 380 В является самым высоким по сравнению с любым другим вариантом, типом токовой цепи.

Существует только одна фаза. Вращение поля практически невозможно. Движение получается путем сложения как минимум двух векторов. Вам придется воспользоваться услугами конденсатора, который сдвигает напряжение на 90 градусов. Фактически, при расположении звездой или треугольником одна обмотка действует как пусковая, вызывая вращение поля. Затем значение изменяется линейно, поскольку двигатель набирает обороты и его инерция достаточна для поддержания вращения.

Что делает обмотка стартера. Двигатель не будет работать, он создает второй вектор, который, в первом приближении, позволяет считать поле внутри двигателя вращающимся. Неровный круг, чтобы изменить, раскрутить ротор достаточно. Вращение увеличивается, соленоид стартера должен быть обесточен, эффект минимален и расходуется значительное количество энергии, что снижает эффективность устройства.

Причины неудач

Часто причиной поломки является естественный износ определенных частей детали или общее неправильное использование оборудования.

Существует 2 основных признака неисправности этой части холодильника:

  1. Двигатель включается, но через некоторое время выключается или вообще не запускается. Возможно, что контакты в обмотке закорочены.
  2. Двигатель не запускается, но напряжение на него подается. Это может быть связано с ослаблением пружины, что требует скорейшей замены реле стартера.

Как работает реле стартера

Соленоид стартера должен быть обесточен при достижении оборотов. При запуске обмотка потребляет большой ток, что позволяет отследить момент повторного подключения. Пусковое реле холодильника имеет защитную функцию (не всегда).

Эта опция реализуется путем нагрева сенсорного элемента электрическим током. Если порог превышен, цепь разрывается, независимо от того, достигает ли холодильник требуемой температуры согласно термостату или нет.

Для управления пусковым реле (это может быть и реле безопасности) разработаны две схемы:

  1. “Таблетки” работают на основе материала, который расширяется при нагревании. Первоначально, когда заготовка холодная, обмотка пускателя потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура гранул повышается, вызывая размыкание контакта, рабочая катушка остается под напряжением. Мы предполагаем, что внутри реле установлен механизм, предотвращающий охлаждение гранул для поддержания рабочего режима. Дроссель рабочей катушки, нагревательный элемент. Если реле пульки сломалось, то, изменив положение корпуса устройства, можно часто услышать шорох рассыпающегося внутри порошка.
  2. Индуктивные реле основаны на действии электромагнитов. Во время запуска ток высок, что заставляет сердечник прижиматься к контактам катушки стартера. Со временем износ двигателя уменьшается. В результате ток больше не уравновешивает пружину, и контакты катушки размыкаются. Примечание: важно правильно сориентировать реле в пространстве. Часто ядро падает, увлекаемое гравитацией. Но и проверить такие компоненты гораздо проще: вращайте их из стороны в сторону так, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности.

Биметаллические пластинчатые тепловые реле часто поставляются в одном корпусе с таблетками. Через него протекает ток рабочей катушки. Как только это значение превысит порог срабатывания, контакты размыкаются, останавливая компрессор. Схема биметаллического реле холодильника основана на нагревании чувствительного элемента.

В этом нет ничего сложного! Две пластины плотно приварены друг к другу. Коэффициент расширения металлов в них разный. При нагревании двойная пластина изгибается в сторону того материала, который меньше расширяется. Это позволяет реле сработать. Эта схема часто используется в бытовой технике.

В индуктивных реле часто используется нагретая катушка. Здесь материал уже один. Но он нагревает (!) биметаллическую пластину. Через катушку протекает рабочий ток. Если ток слишком велик, биметаллическая пластина разрывает контакты. При использовании индуктивного пускового реле возникают следующие типы неисправностей:

  • Катушка сгорела, в этом случае контакты не звонятся ни в одном положении;
  • Сердечник зажат, двигатель не может быть запущен или двигатель останавливается через 5-10 секунд;
  • Если работа платы нарушена, холодильник отключится даже при нормальной работе.

Мы хотели бы подчеркнуть, что тепловая защита полностью безотказна. Реле не должно срабатывать во время нормальной работы. В то же время функция запуска сопровождает холодильник во время работы. Процесс переключения сопровождается легким “щелчком”. Реле стартера в холодильнике часто слышно во время работы.

Реле стартера напоминает таблетку или неопределенной формы. Это маленький элемент рядом с черным бочкообразным корпусом компрессора. Задумывались ли вы когда-нибудь, почему именно этот цвет сажи был выбран для окраски сердца холодильника?

Ответ прост: черный цвет поглощает тепло, но и хорошо его излучает. То, в какую сторону движется процесс, определяется направлением разницы температур между компрессором и окружающей средой. Когда двигатель нагревается, черный корпус выпускает тепло в воздух. Кроме того, рядом находится вентилятор, который создает принудительное охлаждение для компрессора.

Цепь реле запуска холодильника:

  1. Пусковая обмотка асинхронного двигателя компрессора.
  2. Рабочая обмотка асинхронного двигателя компрессора.
  3. Основание.

Обычно по цвету проводов можно определить, что и куда подключено. В любом случае, ремонт следует проводить с осторожностью. Заземление компрессора легче определить, соскоблив немного краски с корпуса и проверив три контакта. Но этот метод оставляют напоследок, когда другие уже потерпели неудачу.

Индуктивные пусковые реле DXR устанавливаются на неподвижной раме и работают с компрессорами DXM. За обозначением может следовать номер, который одинаков для обоих агрегатов. Разница заключается в рабочем напряжении и токах срабатывания и отключения. За биметаллической пластиной находится магнит, который ускоряет разрыв цепи в случае перегрева.

Индуктивное реле компрессора холодильника RTP отличается тем, что оно может быть и на проводе. Его не нужно крепить к раме. Он работает с компрессорами DXM 3 и 5. Разница с DXR заключается в немного меньшем токе отключения. Это обеспечит более надежную защиту компрессора. Ток освобождения одинаков. Квалифицированные мастера используют холодильные компрессоры, изготавливая агрегаты высокого давления, ресиверы. Они накачивают шины и используют пневматическое оборудование.

Перед покупкой реле холодильника убедитесь, что изделие подходит к типу компрессора. Тогда элемент должен быть установлен правильно. Лучше взять именно ту марку, которая была в наличии до ремонта. Если реле вашего холодильника “Бирюса” имеет тип PTC, лучше всего использовать его, хотя и PTP, и DXR также подходят для двигателя DXM. Справочные таблицы помогут определить совместимость оборудования. Они предоставляют необходимую техническую информацию.

Замена реле самостоятельно

Если была проведена полная диагностика холодильника и установлено, что контур работает нормально и перебоев нет, проверьте пусковое реле. Для этого необходимо снять с него крышку, предварительно высверлив все алюминиевые заклепки (ее сборка производится с помощью специальных гаек и болтов). Кстати, в старых моделях холодильников эта крышка крепится с помощью обычных защелок, которые можно просто сдвинуть отверткой.

Среди наиболее распространенных причин неисправности – подгорание пар контактов. Кроме того, катушка может заклинить или стержень может сломаться, что приведет к заклиниванию пружины.

Если вы ремонтируете катушку самостоятельно, аккуратно снимите ее (обычно она закреплена прямыми зажимами). Затем следует извлечь штифты со стержнем и сам стержень, очистить все детали от пыли и грязи (для этого можно использовать мягкую ткань и спирт). При необходимости сердечник следует удалить напильником или наждачной бумагой, чтобы обеспечить свободное движение в канале катушки. Аналогичное удаление заусенцев должно быть выполнено на всех контактах.

Часто причиной неисправности реле стартера является сломанный штифт. В этом случае можно попробовать заменить заводской пластиковый штифт на самодельный. Он сделан из обычного гвоздя 5х35 мм, и следует отметить, что при правильной замене металлический стержень прослужит дольше, чем пластиковый.

Не менее распространенной неисправностью является перегорание нагревателя, расположенного в реле тепловой защиты. Эта неисправность диагностируется с помощью тестера при снятой крышке детали. Если это подтвердится, реле необходимо заменить на новое.

Мы настоятельно не рекомендуем заменять реле самостоятельно, поскольку, если у вас нет необходимого опыта и знаний, результат процедуры может быть непредсказуемым: например, холодильник может полностью выйти из строя и в дальнейшем не подлежать ремонту. Лучше всего сразу же обратиться за помощью к специалисту.

Столкнувшись с какой-либо неисправностью в работе холодильника, многие жители Одессы и области предпочитают обращаться в службу ремонта бытовой техники “iMaster”. Особенности этой услуги, которая по праву считается одной из лучших на территории Одессы, включают:

  • Возможность вызова мастера на дом.
  • Быстрый ремонт любой сложности – всего за 24 часа.
  • Рыночные цены на все услуги.
  • Многочисленные положительные отзывы клиентов.
  • Специальная схема скидок.

Посетив сайт компании, вы можете оформить заказ на вызов мастера по ремонту холодильников и других видов бытовой техники в режиме онлайн. Специалисты быстро определяют точные причины поломки прибора, а затем выполняют ремонт, при необходимости заменяя поврежденные детали: термостат, мотор компрессора, датчик и вентилятор. На все выполненные работы и замененные детали предоставляется гарантия сроком до 1 года.

Пусковое реле для компрессора: как проверить и подключить без реле, сопротивление обмотки

Как подключить реле запуска компрессора холодильника?

Пусковое реле для компрессора холодильника на 220 В и 380 В

Реле представляет собой небольшой компонент, расположенный непосредственно на корпусе компрессораКомпрессор является одной из основных частей холодильников, и если он не работает или не может запуститься автоматически, техника не будет работать. Возможна ли самодиагностика при возникновении неисправностей? Это возможно, если вы точно понимаете, как работает эта деталь и для чего используется реле.

Как проверить рабочие параметры компрессора холодильника

В случае неисправности или отказа включения необходимо проверить сопротивление с помощью мультиметра, так как в случае неисправности может произойти поражение электрическим током. Другими словами, проводится испытание тестером, чтобы проверить обмотку на наличие повреждений. Мастера называют это испытанием проводки. Компрессор холодильника может быть предварительно протестирован на безотказную работу по 3 основным параметрам.

Можно проверить параметры компрессора холодильника, но это требует определенных знаний

А именно:

  • Сопротивление;
  • Давление;
  • Текущий.

Если обмотка действительно повреждена, уровень напряжения может подскочить и выйти на поверхность корпуса. Обычно это происходит со старым оборудованием.

Холодильный агрегат проверяется на безотказную работу путем измерения сопротивления на каждом из 3 присутствующих контактов, а также на корпусе агрегата, при этом важно, чтобы в зоне проверки не было краски. Если сопротивление обмотки не изменяется и повреждений нет, на дисплее диагностического прибора горит символ бесконечности.

Если это не так, можно считать, что компрессор неисправен.

Если результат испытания не дает результатов и есть признаки того, что бытовой прибор нуждается в ремонте, требуется диагностика давления или измерение манометром.

Клеммы симулятора должны быть правильно подключены к позитрону к углублению нагнетательного патрубка, все должно быть надежно соединено, а показания должны сниматься при включенном компрессоре. Если на дисплее отображается давление 6 атмосфер и это значение начинает расти, диагностика подтверждает, что устройство работает. Если давление снижается или начинает падать, необходимо заменить корпус давления.

Не менее важно проверить работоспособность теплового пускового реле, которое определяет, получает ли двигатель ток или нет. Рекомендуется взять за основу тестирования работающее реле, а затем использовать такой прибор, как мультиметр с зажимами. Вам понадобится мультиметр, если рабочее реле подключено к компрессорному отсеку. Это делается путем обжима одного из проводов плоскогубцами.

Мощность двигателя напрямую влияет на показания тестера. Например, если мощность составляет 140 ватт, на дисплее будет отображаться 1,3 вольта. Если мощность составляет 120 Вт, показания могут колебаться между 1,1 и 1,2 В. В этом случае реле стартера исправное и ремонтопригодное, но чаще всего неисправен компрессор, и специалисты рекомендуют начинать проверку именно с него.

Регулировка реле стартера холодильника

Для того чтобы двигатель холодильника работал с полной эффективностью, необходимо, чтобы электрическое поле внутри холодильника вращалось. Чтобы обеспечить это и предотвратить заклинивание или полную остановку двигателя, необходимо подавать ток на 3 обмотки в фазе с правильным значением. В результате поля векторно складываются друг с другом, обеспечивая непрерывное вращение, приводящее в движение ротор.

Катушка пускового реле и нагревательный элемент с биметаллической пластиной защитного реле соединены последовательно в цепи рабочей обмотки.

При рассмотрении производительности трехфазного реле в сети 380 В видно, что она будет самой высокой по сравнению со всеми другими типами соединений. Именно это позволяет использовать данную деталь в промышленном производстве, но трехфазные модели считаются не очень подходящими для бытовых приборов.

Процесс будет протекать не так гладко, как при наличии 3 векторов, но этого вполне достаточно для функционирования бытового прибора.

Если присутствует только 1 фаза, вращающееся поле будет категорически исключено, так как требуется 2 вектора. Для получения необходимого значения в квартире или частном доме устанавливается компрессор, смещающий напряжение на 90ᵒ. Переменное поле, создаваемое вращением, заставляет ротор двигаться в нужном направлении. Трехфазная цепь не предназначена для использования в частных домах и квартирах.

Причина этого заключается в том, что своими руками трудно подключить и запустить машину по мере необходимости:

  • Опыт;
  • Необходимые инструменты;
  • Отличное знание теории.

Обычному человеку, не имеющему опыта работы с электричеством, довольно сложно справиться с задачей ввода системы в эксплуатацию. Однофазное подключение простое и не требует знания всей электрической системы.

Можно ли и как подключить компрессор холодильника без реле

Когда можно подключить компрессор холодильника напрямую без реле? Если прибор неисправен, сломался или возникли проблемы с проводкой.

Чтобы избежать проблем, рекомендуется выполнять все соединения как можно более правильно. В частности, обмотка предварительно проверяется на наличие проколов и передачу тока на поверхность корпуса.

Если в некоторых местах имеются повреждения, существует вероятность поражения электрическим током при эксплуатации устройства, даже просто при открывании дверцы.

Компрессор имеет две обмотки – пусковую и рабочую, которые соединены друг с другом через общую обмотку. Эти обмотки соединены с общей обмоткой, которая может быть запитана путем переключения напряжения на пусковую обмотку, а затем на обмотку запуска.

Во время испытания выполняются следующие операции

  • подключите левую клемму к выходу обмотки;
  • подключите правую клемму к любой точке на теле
  • проверить первый, второй и третий выход.

Если прибор показывает, что все 3 выхода надежны и сбоев нет, можно выполнять подключение. Затем с помощью клеммных колодок компрессор подключается к напряжению. Сначала подключается привод общего типа, затем сервисный привод. При прикосновении к оголенному проводу кратковременно подается напряжение на рабочий привод.

Операция должна выполняться максимально аккуратно, чтобы не нанести вред здоровью.

При подаче напряжения холодильник гудит, а при касании пусковой клеммы включается и начинает подавать воздух. Оптимальное время работы составляет 15 минут, при этом ощущается небольшой нагрев корпуса.

Электрическое сопротивление обмоток компрессора холодильника

Для диагностики холодильника и его внешнего вида обратитесь к специалисту. Плохой запуск часто вызван тем, что реле 103n0021 не может разблокировать контакты запуска на машинах Atlant, Indesit и Ariston.

Если компрессор отказывается запускаться, проверьте сопротивление тестером.

Кроме того, рекомендуется проверить устройство на наличие неисправностей, что исключит вероятность поражения электрическим током.

Во время проверки производится измерение между поверхностью корпуса и контактами. Для этого на теле намечается определенная точка и к ней прижимается клемма, выбирая место без краски. Поочередно подключите другую клемму к зажимам, и если сопротивление в норме, мультиметр покажет знак бесконечности. Если такого признака нет, значит, где-то есть неисправность, и поэтому необходимо снять крышку реле стартера, отключив это устройство.

Сопротивление проверяется омметром в определенном порядке:

  1. Проверяется сопротивление между контактами в нижней части.
  2. Между этими контактами, один из которых находится внизу слева, а другой вверху слева, проводится расследование.
  3. Исследуются нижний и верхний правый контакты.

Все полученные данные следует сверить с таблицей, чтобы определить оптимальное значение сопротивления для модели. Обратите внимание, что сопротивление пусковой обмотки намного выше, чем сопротивление рабочей обмотки, но очень редко в импортных моделях может быть наоборот.

Как проверить и запустить компрессор холодильника (видео)

Электромонтажные работы требуют грамотного и индивидуального подхода, поэтому если вы раньше не имели дела с этим видом работ, стоит обратиться к специалисту с подготовкой и соответствующим образованием. Это позволит избежать проблем в виде неисправностей и травм, вызванных электричеством.

Инструкции по подключению реле холодильника

Как подключить пусковое реле к компрессору холодильника?

По достижении необходимого количества оборотов реле стартера отключается. В течение первых нескольких минут работы прибор потребляет максимальное количество энергии, в результате чего биметаллическая пластина нагревается. Это влияет на контакты, которые, расходясь, останавливают реле.

Существует несколько типов стартеров. Принцип их работы остается одинаковым, но есть некоторые различия в конструкции. Наиболее популярными реле сегодня являются индуктивные реле и “таблетки”.

Исходным материалом для последнего является вещество, способное расширяться под воздействием повышения температуры. Реле обесточивается в результате нагрева пеллеты, которая расширяется и приводит к размыканию контактов. Цепь разрывается, и соленоид стартера останавливается.

Реле на компрессоре

В индукционном стартере или реле стартера все зависит от электромагнитов. При достижении скорости, необходимой для запуска компрессора, контакты сердечника и катушки начинают взаимодействовать, вызывая падение тока и, соответственно, отключение пускового реле.

Из чего состоит пусковое реле

Давайте рассмотрим конструкцию реле на примере “Таблетки”. Интересующая нас деталь находится рядом с двигателем компрессора. Его цвет – черный, потому что он лучше поглощает тепло, чем все остальные оттенки. Тогда есть две фазы (одна для 220 В, другая для заземления) и соответственно два входаИнтересующая нас деталь находится рядом с двигателем компрессора. Его цвет – черный, потому что он лучше поглощает тепло, чем все остальные оттенки. Тогда есть две фазы (одна для 220 В, другая для заземления) и два входа/выхода соответственно. Некоторые модели холодильников имеют три фазы (третья считается фазой заземления). Также имеется обмотка двигателя и прямой стартер.

Подключить реле стартера холодильника несложно. Главное – иметь некоторые навыки, схему и руководство по эксплуатации холодильника. Чтобы облегчить работу мастерам и обычным пользователям, провода уже окрашены. Просто обратите внимание на их положение при снятии старого реле и верните их на место при установке нового. Затем остается только подключить рабочее устройство.

Но даже провода другого цвета не предотвратят поломку. Какой бы ни была операция, все движения должны быть осторожными и плавными. Один резкий рывок может навсегда вывести холодильник из строя. Перед началом работы проверьте все контакты. Самый простой способ сделать это – удалить краску с корпуса, но это следует делать только в крайнем случае.

Схема подключения “планшета”

Различия в расположении различных типов реле

Перед подключением реле необходимо знать, где оно расположено. Существует множество вариантов и, следовательно, множество дизайнов. Первое, что бросается в глаза, это размер, затем способ крепления (без соединения с рамкой, на проводе) и значение тока, например, реле DXM работает при более низкой настройке, чем DXR.

Если необходимо подключить холодильник напрямую без реле, эти детали не пригодятся. Выбор нужной детали должен зависеть от марки холодильника, типа двигателя компрессора, технических параметров и требуемого дизайна. В идеале, последний должен быть таким же, как и предыдущее реле.

Пусковое реле холодильника Antant прикреплено к крышке двигателя компрессора. Чтобы правильно расположить его, следуйте стрелке на крышке. Пример показан на фотографии.

Компрессор готов к ремонту

Что такое компрессор

Это одна из самых важных частей холодильной системы. Он крепится с помощью двух трубок и четырех гаек. Гайки должны быть откручены при снятии компонента. Перед подключением компрессора от холодильника без реле проверьте его исправность.

Компонент находится в рабочем состоянии, если

  • При подключении к электричеству он издает шум;
  • При проверке тестером он показывает нулевое сопротивление.

Для выполнения этой процедуры необходимо правильно снять крышку с самого компрессора, аккуратно снять пусковой механизм, соблюдая все меры предосторожности, и проверить попарно контакты. Если все в порядке, снятые детали собираются в обратном порядке.

Значение реле защиты двигателя P1 в вашем холодильнике Atlant

Эта деталь отвечает за запуск двигателя компрессора и защищает его от перегрева. Без реле холодильники “Атлант” прослужили бы не так долго. Ведь качественная работа вашей бытовой техники напрямую зависит от бесперебойного потока хладагента.

В свою очередь, он начинает работать, когда начинает работать компрессор, который включается в результате получения сигнала от реле. И первое действие происходит после термостата, который посылает сигнал прибору при повышении температуры в морозильной и холодильной камерах.

Как я могу подключить холодильник напрямую без реле?

В первую очередь необходимо проверить общую клемму на компрессоре. Его легко заметить, он расположен на небольшом расстоянии от остальных. Затем к нему подключается клемма, аналогичная деталь требуется на обмотке рабочего типа.

Если клеммы устанавливаются напрямую, убедитесь, что выбрана рабочая обмотка, а не пусковая. Тестер поможет убедиться в правильности выбора. Просто подключите источник питания и проверьте сопротивление. Обмотка с меньшим значением сопротивления является рабочей обмоткой.

Если компрессор холодильника неправильно подключен напрямую без реле, двигатель будет перегреваться. После этого его замена будет обязательной. Другим важным показателем является сопротивление корпуса пробою обмотки. Не рекомендуется проверять его вручную, так как если компрессор использовался в течение длительного периода времени, вас может ударить током.

Необходимо соблюдать меры предосторожности, поэтому клемму следует подключать только к розетке. Противоположная часть немедленно увеличит свое напряжение. Аналогичная процедура должна быть выполнена правильно на всех клеммах. Если вы обнаружите, что они не проводят электричество, значит, компрессор безопасен и находится в рабочем состоянии.

Если вам необходимо подключить реле Р1 в вашем устройстве Atlant или обеспечить его работу без него, специалисты сервисного центра помогут вам. Они проконсультируют и, при необходимости, подключат компрессор напрямую без ущерба для производительности вашего холодильника Atlant. Их процедура показана на видео.

Как работает реле стартера холодильника

В трехфазном двигателе наличие пусковой обмотки не требуется. Он потребляет 380 В и подключается непосредственно к сети, обмотки статора фазируются определенным образом. Требуется запуск 230 В – умельцы начинают жульничать. В схемах “звезда”, “треугольник” используется конденсатор, который обеспечивает 90-градусное смещение напряжения на одной обмотке относительно двух других.

Первый действует как стартер, конденсатор должен деактивироваться, когда двигатель достигает оборотов. По сути, трехфазный двигатель становится двухфазным. Конечно, можно сделать источник питания, который искусственным образом производит три синусоиды, сдвинутые друг относительно друга на 120 градусов.

Реле защиты от пуска холодильника относится к принципам работы асинхронных двигателей, выполняя функции, заложенные в его названии.

Структура пускового реле

Выключатель напоминает таблетку или неопределенной формы. Это небольшой компонент, расположенный непосредственно у черного корпуса компрессора в форме барабана. Задумывались ли вы когда-нибудь, почему именно этот цвет сажи был выбран для окраски сердца холодильника?

Ответ прост: черный цвет поглощает тепло, но также хорошо его излучает. То, в какую сторону движется процесс, определяет направление разницы температур между компрессором и окружающей средой. Когда двигатель нагревается, черный корпус отдает тепло воздуху. Кроме того, рядом находится вентилятор, который создает принудительное охлаждение для компрессора.

Схема включения пускового реле холодильника:

  1. Пусковая обмотка асинхронного двигателя к компрессору.
  2. Рабочая обмотка асинхронного двигателя к компрессору.
  3. Основание.

Обычно по цвету проводов можно определить, что и куда подключено. В любом случае, ремонт следует проводить с осторожностью. Массу компрессора легче узнать, если соскоблить немного краски с корпуса, чтобы прозвонить три контакта. Но этот метод оставляют напоследок, когда другие уже потерпели неудачу.

Индуктивные пусковые реле DXR устанавливаются на неподвижной раме и работают с компрессорами DXM. За обозначением может следовать номер, который одинаков для обоих агрегатов. Разница заключается в рабочем напряжении и токах срабатывания и отключения.

За биметаллической пластиной находится магнит, который ускоряет разрыв цепи в случае перегрева. Если в поле есть металл, отключение системы ускорится.

Магнит также служит для того, чтобы держать биметаллическую пластину открытой немного дольше, чем это необходимо для нормализации температуры. Это дополнительная мера защиты.

Традиционно холодильник можно рассматривать как систему, состоящую из термостата, реле и компрессора. Все три компонента могут выйти из строя, и симптомы иногда даже одинаковы. Иногда мастера подозревают, что неисправен компрессор или термостат, но неисправно реле. В этой статье мы ответим на вопрос: как подключить стандартный стартер (реле) к холодильнику.

Чтобы установить компрессор в холодильнике, конечно, нужно понимать принципы его работы и функции, которые он выполняет. В противном случае ремонт может оказаться слишком дорогим.

Задача мотора во всех холодильных системах совершенно одинакова. Задача двигателя – выпускать нагретый хладагент (обычно фреон), перекачивая его к конденсатору. Цель этого компонента – охлаждение и, соответственно, конденсация фреона.

Схема холодильника и реле (релейно-компрессорная система)

Мы рассмотрим установку компрессора на примере холодильников “Атлант”, однако не возникнет проблем с его адаптацией и применением в других типах холодильников.

Принцип работы довольно прост и широко используется во многих приборах, содержащих электродвигатель. Двигатель вращает коленчатый вал, который находится внутри корпуса. При каждом повороте поршня он приводится в движение; возникает вращательное и возвратно-поступательное движение. В результате газ проходит через впускной клапан и попадает в камеру охлаждения.

Работа этих компонентов заключается в запуске двигателя, что позволяет компрессору работать. Для того чтобы хорошо соединить компоненты, сначала необходимо понять, из чего они состоят.

Пусковое реле состоит из таких компонентов, как подвижные и неподвижные контакты, сердечник и его шины, нагревательные элементы и контакты.

Для того чтобы правильно установить двигатель, необходимо хорошо знать, как работает механизм стартера.

Реле – это основа, с помощью которой запускается двигатель; это устройство, которое выключает его в соответствующие моменты. Таким образом, он “спасает” двигатель от перегрузки и делает его работу более экономичной, продлевая срок его службы в десятки и даже сотни раз.

Алгоритм подключения компрессора

Перед началом работы рекомендуется тщательно ознакомиться с электрической схемой компрессора.

Релейное устройство стартера

Для замены (установки) компрессора нам понадобится тестер (мультиметр), компрессор и, конечно же, реле стартера. Обратите внимание, что можно запустить компрессор без устройства, но это только для проверки двигателя, в целях диагностики. Если вы хотите установить мотор, чтобы получить полностью рабочий холодильник, вы должны обязательно подключить реле.

Установите мультиметр на килоОм (или Ом), а затем измерьте сопротивление между обмотками конденсатора. Рабочая обмотка будет там, где сопротивление наименьшее. Здесь вы подключаетесь к сети 220 вольт через реле.

Вы получаете реле, к которому подключены 4 провода: 2 идут от конденсатора, 2 непосредственно от вилки. Затем реле подключается к двигателю и вставляется вилка в розетку.

Это позволит вам проверить работу компрессора: при подключении к сети воздух должен всасываться из одной трубки и выдуваться из другой.

Часто случается, что двигатель не работает после подключения. Причиной почти всегда является клин. Чтобы избежать этого, не обязательно обращаться в сервис, можно заклинить его самостоятельно.

Вам понадобится специальное устройство, состоящее из двух диодов. Подключите устройство к обмотке двигателя и кратковременно подайте напряжение на несколько секунд. Затем, через 30 секунд, повторите процедуру. Клин освобождается под действием “вибрации” двигателя. При частоте 50 Гц вал движется в обоих направлениях, такие вибрации полностью останавливают клин.

Конструкция пускового реле. Различия в расположении разных типов

Реле стартера состоит из следующих компонентов:

  • неподвижные контакты;
  • Подвижные (динамические) контакты;
  • сердцевинные стебли;
  • ядро;
  • Биметаллическая пластина и ее нагревательный элемент;
  • контакты.

Для того чтобы правильно установить двигатель, необходимо тщательно разобраться в его конструкции и принципе работы. В противном случае процедура запуска компрессора может не сработать.

Надежный способ диагностики

Когда двигатель стартера перестает работать, холодильник также перестает работать. Симптомы повреждения могут быть следующими:

  • двигатель работает непрерывно без перерыва (холодильник не выключается сам по себе);
  • на стенках появляется большое количество “снежного налета”, прибор замерзает слишком сильно (из-за повышенной и непрерывной циркуляции);

Слой снега на стенах – верный признак неисправности

  • наоборот – охлаждающее отделение слишком теплое;
  • Холодильник не перезапускается сразу после выключения (его нельзя “перезагрузить”).

Полностью отключите холодильник от электросети и разморозьте его. Все содержимое должно быть удалено, а холодильник должен быть полностью пуст. Затем необходимо включить холодильник и установить регулятор температуры на максимальную (минимальную) температуру.

Внутри отсека должен быть термометр (желательно электронный). Если реле работает правильно, термометр зарегистрирует нужный уровень температуры в нужное время, и холодильник отключится.

Если двигатель продолжает работать (и, следовательно, охлаждаться) после достижения определенной температуры, стартер необходимо заменить.

Как подключить и отрегулировать реле

Если холодильник вообще не включается, невозможно выполнить описанную выше проверку.

Первый шаг – демонтаж. Отключите холодильник от розетки, снимите ручку регулировки, крепежные винты и удалите все защитные элементы.

Желтый кабель используется для заземления (обычно он также имеет зеленую полосу).

Оставьте этот кабель нетронутым, а все остальные соедините вместе (лучше всего установить специальную соединительную планку). Если по истечении этого времени холодильник не включится, значит, проблема, скорее всего, в компрессоре.

Очень важно понимать и помнить, какой провод для чего предназначен.

Очень важно проверить компрессор перед его заменой. Если компрессор работает нормально, аккуратно снимите реле и подключите новый блок к старым проводам. Помните, что перепутанные провода могут повредить новое реле.

Для регулировки этого компонента рекомендуется использовать схему, описанную выше: поместите термометр внутрь отделения, запустите холодильник на максимум и подождите, пока он выключится. Каждый раз регулируйте реле так, чтобы двигатель выключался одновременно с достижением заданной температуры.

Как подключить реле стартера к компрессору холодильника

Обычно холодильник можно представить как систему термостата, реле и компрессора. Все три компонента могут выйти из строя, более того, симптомы иногда даже идентичны. Иногда мастера подозревают, что неисправен компрессор или термостат, но неисправно реле. В этой статье мы ответим на вопрос: как подключить стандартный стартер (реле) к холодильнику.

Чтобы установить компрессор в холодильнике, конечно, нужно понимать, как он работает и какие функции выполняет. В противном случае ремонт может оказаться слишком дорогим.

Задача мотора во всех холодильных системах совершенно одинакова. Задача двигателя – выпускать нагретый хладагент (обычно фреон), перекачивая его к конденсатору. Цель этого компонента – охлаждение и, соответственно, конденсация фреона.

Автоматический выключатель хладагента

Для трехфазного двигателя наличие пусковой катушки является ненужным элементом. Он потребляет 380 В и подключается непосредственно к сети, при этом обмотки статора фазируются определенным образом. Требуется запуск 230 В – умельцы начинают жульничать. В схемах “звезда”, “треугольник” используется конденсатор, который обеспечивает 90-градусное смещение напряжения на одной обмотке относительно двух других.

Первый действует как стартер, конденсатор должен отключиться, когда двигатель достигнет оборотов. По сути, трехфазный двигатель становится двухфазным. Конечно, можно сделать источник питания, который искусственным образом производит три синусоиды, сдвинутые друг относительно друга на 120 градусов.

Реле пуска холодильника относится к принципам работы асинхронных двигателей и выполняет функции, заложенные в его названии.

Реле для холодильника – функции, советы по подключению, особенности выбора?

Одним из основных компонентов холодильника является компрессор. В случае отказа бытовой прибор полностью выходит из строя. Каждый компрессор оснащен реле, которое действует как пусковой механизм. Что это за компонент, как диагностировать неисправность и как выбрать качественную запасную часть?

Частичная функция

Реле – это небольшая деталь, используемая для запуска холодильного оборудования. Это электромеханическое устройство защищает компрессор от чрезмерных нагрузок и обеспечивает несколько режимов работы всей конструкции.

Реле отвечает за соединение электрической цепи с заданными параметрами. Он подает напряжение на двигатель компрессора и тем самым активирует пусковую катушку. Когда нагрузка двигателя достигает своего максимального значения, пусковая цепь отключается реле и протекание тока прерывается. Это защищает от перегрузок и других помех.

Принцип действия основан на свойствах биметаллической пластины – композитного материала, состоящего из нескольких слоев. Пластина увеличивается в размерах под воздействием тепла. Он подключен к катушке, и если двигатель потребляет небольшой ток, то форма катушки изменяется незначительно. При увеличении тока катушка передает пластине больше тепла, что, в свою очередь, приводит к размыканию контактов в электрической цепи компрессора.

Роль реле в механизме очень важна, поэтому его различные неисправности могут привести к выходу из строя всего устройства. Другое название этой части – переключатель. Несколько сортов используются в холодильниках и морозильниках:

  • текущий;
  • тепловой;
  • регулирование напряжения.

Как проверить, не неисправен ли он?

Если у вас есть сомнения в состоянии реле, вы можете проверить его с помощью тестера. Нулевое сопротивление между контактами означает, что механизм находится в хорошем состоянии. Ну, а если параметры указывают на разрыв цепи, то замените “выключатель” на другой.

Следующие нарушения указывают на неудовлетворительную работу реле:

  1. Двигатель вообще не запускается. Если ток есть, проблема может заключаться в ослаблении пружины. Компонент должен быть полностью заменен.
  2. Запускается, но через некоторое время останавливается. Как и в предыдущей ситуации, это обычно вызвано коротким замыканием на контактах обмотки.
  3. Двигатель работает непрерывно.

Мастер, обладающий навыками и некоторыми знаниями, легко заменит компоненты электрического блока. Однако неосведомленным людям не стоит рисковать – лучше доверить эту работу профессионалам, так как неправильные действия могут привести к поражению электрическим током.

Как самостоятельно отремонтировать реле холодильника?

Ремонт холодильника – задача не из легких, но специалист может быстро с ней справиться. Эта техническая операция включает в себя следующие шаги:

  1. Демонтаж катушки.
  2. Очистка сердечника и контактов. Для этого необходимо использовать чистый материал и спирт.
  3. Очищенные поверхности зачистите наждачной бумагой.
  4. Замена шпинделя в случае его повреждения.
  5. Сборка устройства, установка его на место.
  6. Тесты.

Убедитесь, что устройство подключено правильно. На корпусе компрессора имеется стрелка, указывающая правильное положение монтажа. Затем подключите устройство к электросети. Если он не запускается, ищите причину неисправности в компрессоре. Для этого снимите “выключатель” и подключите контакты непосредственно к двигателю. Если ситуация повторяется – виноват компрессор.

Технические параметры реле компрессора холодильника

Выбирать необходимый продукт нужно на основе определенных критериев. К ним относятся, например:

  1. Тип реле. Современная техника оснащена “переключателями” типа RTK, PZR, RTP, RP, RTK-X и другими.
  2. Пусковой ток.
  3. Температура возврата.
  4. Температура срабатывания.
  5. Время работы.
  6. Максимальный ток срабатывания.
  7. Номинальное сопротивление.
  8. Номинальная мощность.
  9. Максимальное напряжение.

Можно выбрать продукт, не вдаваясь в технические подробности. Как это сделать?

Как заказать реле?

Сегодня у каждого пользователя Интернета есть прекрасная возможность найти нужную деталь, не выходя из дома. Чтобы не ошибиться с выбором и заказать нужный товар, важно знать модель и страну-производителя.

Эту информацию обычно можно найти на сервисной этикетке холодильника. Номер запчасти необходим для быстрой идентификации детали. Если есть сомнения, консультант всегда поможет с выбором.

Ну, а если модель техники по какой-то причине неизвестна, можно ориентироваться на фотографии, размеры и образцы товаров.

Холодильник – сложный бытовой прибор, и его роль в повседневной жизни трудно переоценить. Здоровье и безопасность продуктов и всей семьи зависит от правильной работы этого прибора. Чтобы избежать неприятных ситуаций, следует научиться диагностировать неисправность и как можно скорее заменить неисправный компонент.

Наша компания предоставляет широкий спектр продукции и услуг по установке холодильного оборудования, ремонту стиральных машин и холодильников.

Ремонт или замена реле стартера холодильника

Пусковые реле используются для запуска электродвигателя компрессора холодильника. Они защищают электродвигатель от перегрузки. Поскольку устройство имеет движущиеся части и контактные группы, реле могут быть повреждены. Любой электрик может отремонтировать реле стартера, включая его замену.

Причины выхода из строя реле холодильника

Реле стартера является электромеханическим устройством и разработано

  • запуск однофазного электродвигателя путем короткого замыкания пусковой обмотки;
  • для защиты электродвигателя от перегрева путем отключения его питания из-за высокого тока рабочей обмотки.

Как и у всех механизмов с движущимися частями, нагревательными элементами и контактными группами, в процессе эксплуатации могут возникать сбои:

  • Контактная группа может заклинить и не замкнуть цепь соленоида стартера. При возникновении этой неисправности двигатель не может запуститься, и тепловая защита реле через несколько секунд отключает питание. Неисправность можно устранить, восстановив движение штока;
  • контакты могут подгореть, и он не запустится. Симптомы те же, что и выше. Неисправность может быть устранена путем очистки и выравнивания контактных площадок;
  • Возможно, перегорел нагревательный элемент тепловой защиты. При этой неисправности компрессор не включится, так как цепь прервана сгоревшей катушкой. При возникновении этой неисправности замените реле;
  • Биметаллическая пластина для отложенной деактивации контактов была утеряна. При этой неисправности контакт будет отключен, как только катушка нагреется. Компрессор будет включаться и выключаться на короткое время. Неисправная биметаллическая пластина даст двигателю время для запуска при более высоком пусковом токе. При возникновении этой неисправности реле подлежит замене.

Для определения неисправности пускового реле рекомендуется отсоединить клеммы реле от компрессора и подключить компрессор напрямую, чтобы подать кратковременный импульс на пусковую обмотку. Если компрессор включается, причина кроется в реле.

Это можно легко сделать с помощью символов рядом с выходами:

  • “S” – пусковая обмотка;
  • “R” – рабочая обмотка;
  • “C” – общий выход.

Типы реле защиты от перенапряжений

Несмотря на разнообразие версий пусковых реле, в холодильниках используются два типа реле:

С индуктивным запуском. Реле на основе электромагнитной катушки коммутирует пусковую катушку однофазного двигателя.

С позисторным переключением. Пусковая обмотка однофазного двигателя коммутируется с помощью позистора (резистора с полупроводниковыми свойствами).

Принцип работы индуктивных пусковых реле

Срабатывает реле тепловой защиты. Тепловое реле состоит из группы нормально замкнутых контактов, биметаллической пластины и нагревателя. Биметаллическая пластина сваривается из двух металлов с разными коэффициентами температурного расширения.

Биметаллическая пластина может нагреваться напрямую (через нее проходит ток) и косвенно через спиральный нагреватель. При нагревании пластина изгибается и размыкает контакты. Компрессор выключается.

Когда биметаллическая пластина остывает, контакты замыкаются и на компрессор снова подается напряжение.

Запуск реле предназначен для кратковременного подключения обмотки двигателя компрессора во время его запуска. Как это работает?

  • Когда двигатель компрессора приводится в действие, ток в рабочей обмотке двигателя проходит через электромагнитную катушку реле. Поскольку при запуске двигатель потребляет большой ток, в катушке соленоида создается сильное магнитное поле, которое притягивает сердечник подвижного контакта, и контакты замыкаются, вызывая срабатывание пусковой катушки;
  • Когда компрессор запускается, пусковой ток в катушке двигателя падает до номинального тока и магнитное поле катушки больше не удерживает подвижный сердечник контакта, пружина сбрасывает сердечник, контакты размыкаются и пусковая катушка двигателя обесточивается;
  • компрессор работает нормально.

Реле стартера выглядит как небольшая коробка, которая крепится к корпусу компрессора, а в старых холодильниках – к раме с помощью винтов, защелок, пружинных зажимов и заклепок.

Принцип работы индуктивных реле с коммутирующим позистором

Писторы используются почти во всех современных холодильниках. Их тепловая защита работает так же, как и у индуктивных пусковых реле (через биметаллический контакт).

Что такое позистор – это тип терморезистора с полупроводниковыми свойствами. Холодный позитрон имеет ничтожно малое сопротивление, а когда его нагревают, сопротивление быстро увеличивается, и он перестает проводить ток.

Позистор повторяет действие подвижных контактов катушки в индуктивных пусковых реле, за исключением того, что в позисторе нет движущихся частей, и ничто не может быть повреждено.

Сопротивление резистора пренебрежимо мало при комнатной температуре, поэтому ток течет по обмотке стартера как по обычному проводнику.

Поскольку позистор имеет низкое сопротивление, он постепенно нагревается, и при определенной температуре цепь соленоида стартера размыкается.

При прерывании подачи тока он охлаждается (отключается термостатом) и восстанавливается для повторного запуска двигателя компрессора.
Реле отключения с позистором устанавливается непосредственно на разъем компрессора (три контакта).

Принципиальная схема

В руководстве пользователя вашего холодильника указано, какие марки пусковых реле можно использовать с вашей моделью. Здесь представлен выбор пусковых реле, которые можно заменить, если оригинального нет в наличии.

Схема подключения индукционных проводов

Диаграмма механизма переключения позистора

Обратите внимание, что контакты терморегулятора также участвуют в цепи питания электродвигателя компрессора, и это следует учитывать при расследовании неисправности реле стартера.

Как заменить реле в холодильнике на примере АТЛАНТ (Минск)

Чтобы снять пусковое реле, необходимо:

  • Убедитесь, что холодильник отключен от электросети.
  • Снимите проволочный зажим, удерживающий крышку. (В старых холодильниках защелки могут стать хрупкими со временем. Будьте осторожны).
  • Отсоедините клеммы.
  • Промаркируйте провода. (Это поможет избежать путаницы проводов при подключении их к новому реле, особенно в старых холодильниках с проводами непонятного цвета).
  • Выкрутите винты, крепящие реле к корпусу компрессора.
  • Извлеките пусковое реле из гнезда компрессора.

Установите новое или отремонтированное реле в обратном порядке.

Если вы не уверены в своих знаниях в области электрики, лучше не рисковать и все-таки вызвать мастера. Стоимость ремонта в сервисном центре обычно меньше, чем цена всего холодильника.

Активация реле компрессора холодильника своими руками

Все бытовые холодильники оснащены пусковым реле, основной функцией которого является запуск двигателя. Если эта деталь будет повреждена, прибор не включится.

Не рекомендуется заменять деталь своими руками, если у вас нет необходимых навыков, так как эта процедура может привести к полному повреждению устройства.

В нашей статье вы найдете информацию о существующих типах пусковых реле холодильников, о том, как проверить их правильную работу и как устранить различные неисправности.

Как проверить реле стартера холодильника

Современные бытовые приборы оснащены двумя типами деталей:

Задача первого – запустить двигатель и защитить его при превышении рабочей скорости. Второй вариант считается лучшим, поскольку он способен предотвратить поломку двигателя в результате чрезмерного превышения температуры. Он посылает сигнал сброса на соленоид стартера, что снижает вероятность отказа детали.

Реле стартера чаще всего устанавливается в холодильниках Indesit, Nord и Atlant. Некоторые владельцы пытаются заменить первый тип деталей на второй сразу после покупки машины.

В зависимости от принципа действия различают следующие типы пусковых реле:

  1. Планшеты. В их основе лежит материал, который расширяется под воздействием тепла. При подаче тока на соленоид стартера температура “таблеток” повышается, и двигатель запускается. О поломке часто свидетельствует звук рассыпающегося порошка, сопровождаемый наклоном устройства.
  2. Индукция. Они работают на основе электромагнита. Под воздействием тока сердечник толкает контакты к пусковой катушке, которые постепенно размыкаются, вызывая запуск компрессора.

Проверка функционирования реле проводится, когда температура внутри камер выше установленной, холодильник не запускается (если в сети есть ток и проводка не повреждена), мотор выключается после короткого времени работы.

Процедура выполняется следующим образом:

  1. Убедитесь, что сменная деталь установлена правильно. Он должен быть расположен строго вертикально. Если вы наблюдаете перекос реле, сердечник катушки не втягивается за отведенное время. Скорректируйте положение детали. Если это не так, причину неисправности следует искать в другом месте.
  2. Снимите реле. Установите PTP-1 и PTC-X так, чтобы стрелка указывала вниз, LS-08B – спинкой вверх, DXR – клеммами внутрь.
  3. Проверьте состояние контактов. Если они окислены или сильно загрязнены, они могут работать неправильно. Если на разъемах есть следы подгорания, диагностика бессмысленна, замените реле.
  4. С помощью тестера проверьте контакты между клеммами. Если контакт отсутствует, очистите контакты наждачной бумагой.
  5. Поднимите пластину и проверьте направляющий стержень. Если вы видите ржавчину, обработайте ее специальным раствором.
  6. Если ни одно из вышеперечисленных отклонений не произошло, проверьте, получает ли реле напряжение. Эта процедура называется зондированием. Это делается с помощью омметра или мультиметра. Сверьте данные по сопротивлению с таблицей, в которой указано оптимальное значение для каждой модели.

Как проверить реле

Деталь подключена к работающему компрессору, подключите мультиметр к клеммам рабочей и пусковой обмоток, общий выход. Для получения надежных значений реле тестируется только тогда, когда температура компрессора не превышает 25 градусов Цельсия. Первые 2 значения суммируются и сравниваются с третьим.

Внимание! Сопротивление пусковой обмотки больше, чем сопротивление рабочей обмотки, но во многих импортных агрегатах происходит обратное.

Если значение сопротивления меньше 8-10 Ом, это указывает на короткое замыкание или межвитковое замыкание. Если прибор показывает OL, это означает, что на реле нет напряжения. Деталь необходимо заменить, так как ремонт может привести к возгоранию устройства или повреждению других компонентов.

В инструкции к холодильнику указано, что при отключении устройства от сети его можно снова подключить только через 10 минут. давление хладагента в системе составляет примерно 7 атм. и быстро снижается до 1,5 атм. или менее при выключении устройства. Такие падения особенно опасны при использовании приборов старых моделей, не оборудованных системами задержки. Если никого нет дома, холодильник будет пытаться запуститься снова и снова, пока мотор не перегорит.

Установка самодельного устройства задержки запуска защитит компрессор от повреждения. Он устанавливается между розеткой и вилкой на приборе. Схема проста:

  • он питается от небольшого трансформатора, стабилизатора и моста;
  • Задержка включения управляется конденсатором и последовательно соединенными резисторами;
  • 2 индикатора, один из которых показывает, что холодильник подключен к сети, а другой – что нагрузка подключена.

Корпус устройства пластиковый. Имеется гнездо для подключения устройства и 2 индикатора (светодиоды).

Внимание! Контакты реле должны быть согласованы с мощностью двигателя компрессора и пусковым током (минимум 13 А).

Как подключить пусковое реле к компрессору?

Если у вас есть опыт, вы легко выполните эту процедуру. Для обычного пользователя главное, что нужно помнить, – это расположение проводов при разборке деталей. Они окрашены в разные цвета, что значительно облегчает процедуру.

Перед подключением реле необходимо определить его правильное положение. В приборах различных марок эта деталь крепится к проводу или непосредственно к двигателю. Например, в холодильнике “Атлант” он соединен с крышкой двигателя компрессора. Его положение в пространстве обозначено стрелкой на корпусе реле. Если он расположен неправильно, контакты катушки не разомкнутся.

Электрическая схема детали имеет 2 входа (фаза 220В и земля) от сети и 3 выхода (пусковая обмотка, обмотка работы компрессора, земля) на двигатель.

Реле подключается следующим образом:

  • при необходимости снимите компрессор;
  • Установите реле на выходные контакты;
  • зафиксируйте защелки, удерживающие механизм на месте;
  • подключите контакты двигателя и компонентов;
  • закройте крышку в нижней части кулера с помощью винтов.

После установки реле попробуйте включить устройство и проверить работу механизма.

Реле для охладителей p1, p3, p4

Эти 3 типа пусковых реле похожи по форме и размеру, но отличаются по мощности. P1 рассчитан на 1,1 А, P3 – на 1,4 А и P4 – на 1,5 А. При выборе новой детали следует руководствоваться принципом взаимозаменяемости:

В качестве примера возьмем характеристики реле защиты двигателя P3. Его несложная конструкция позволяет решать проблемы самостоятельно. Запасная часть устанавливается не в гнездо компрессора, а отдельно.

Инструкции по подключению реле холодильника

При достижении необходимого количества оборотов пусковое реле отключается. В первые несколько минут работы прибор потребляет максимальное количество электроэнергии, в результате чего биметаллическая пластина нагревается. Это влияет на контакты, которые, расходясь, останавливают реле.

Существует несколько типов стартеров. Принцип их работы остается одинаковым, но есть некоторые различия в их конструкции. Наиболее популярными реле сегодня являются индуктивные реле и “таблетки”.

Исходным материалом для последнего является вещество, способное расширяться под воздействием повышения температуры. Реле отключается со временем путем нагревания пеллеты, которая разделит контакты путем расширения. Цепь разрывается, и соленоид стартера останавливается.

Реле на компрессоре

В индукционном стартере или реле стартера все основано на электромагнитах. При достижении скорости, необходимой для запуска компрессора, контакты сердечника и катушки начинают взаимодействовать, вызывая падение тока и, соответственно, отключение пускового реле.

Из чего состоит пусковое реле

Рассмотрим конструкцию реле на примере “Таблетки”. Интересующая нас деталь находится рядом с двигателем компрессора. Его цвет – черный, потому что он лучше поглощает тепло, чем все остальные оттенки. Кроме того, обратите внимание на две фазы (одна для 220 В, другая для заземления) и два входа/выхода соответственно. Некоторые модели холодильников имеют три фазы (третья считается фазой заземления). Также имеется обмотка двигателя и прямой стартер.

Подключить реле стартера холодильника несложно. Главное – иметь некоторые навыки, электрическую схему и руководство по эксплуатации холодильника. Чтобы облегчить работу мастерам и обычным пользователям, провода уже окрашены. Просто запомните их положение при снятии старого реле и верните их на место при установке нового. Затем остается только подключить рабочее устройство.

Но даже провода другого цвета не предотвратят поломку. Какой бы ни была операция, все движения должны быть осторожными и плавными. Один резкий рывок может навсегда вывести холодильник из строя. Перед началом работы с прибором проверьте все контакты. Самый простой способ сделать это – удалить краску с корпуса, но это следует делать только в крайнем случае.

Схема подключения “планшета”

Различия в расположении различных типов реле

Перед подключением реле необходимо знать, где оно расположено. В конце концов, существует множество вариантов, а значит, и множество дизайнов. Первое, что бросается в глаза, это габариты, затем способ крепления (без соединения с рамой, на проводе) и значения силы тока, например, реле DXM работает при более низкой настройке, чем DXR.

Если необходимо подключить холодильник напрямую без реле, эти детали не пригодятся. Выбор нужной детали должен зависеть от марки холодильника, типа мотора компрессора, технических параметров и требуемого дизайна. В идеале, последний должен быть таким же, как и предыдущее реле.

Пусковое реле холодильника Antant подключено к крышке двигателя компрессора. Чтобы правильно расположить устройство, следуйте стрелке, указанной на крышке. Пример показан на рисунке.

Компрессор готов к ремонту

Что такое компрессор

Это одна из самых важных частей холодильной системы. Он крепится с помощью двух трубок и четырех гаек. При снятии детали необходимо будет открутить гайки. Перед подключением компрессора от холодильника без реле проверьте его исправность.

Компонент находится в рабочем состоянии, если

  • При подключении к электричеству он издает шум;
  • При проверке тестером он показывает нулевое сопротивление.

Для выполнения этой процедуры необходимо правильно снять крышку с самого компрессора, аккуратно снять пусковой механизм, соблюдая все меры предосторожности, и проверить попарно контакты. Если все в порядке, снятые детали собираются в обратном порядке.

Важность реле стартера P1 в холодильнике Атлант

Эта деталь отвечает за запуск мотора-компрессора и защищает его от перегрева. Без реле холодильники “Атлант” прослужили бы не так долго. Ведь качественная работа приборов напрямую зависит от бесперебойного потока хладагента.

В свою очередь, он начинает работать, когда начинает работать компрессор, который активируется при получении сигнала от реле. Первое действие предпринимает термостат, который подает сигнал прибору повысить температуру в морозильной и холодильной камерах.

Как я могу подключить холодильник напрямую без реле?

Прежде всего, общая клемма на компрессоре должна быть правильно прозвонена. Его легко заметить, он расположен на небольшом расстоянии от остальных. Затем к нему подключается клемма, аналогичная деталь требуется на обмотке рабочего типа.

Если клеммы устанавливаются напрямую, убедитесь, что выбрана рабочая обмотка, а не пусковая. Тестер поможет проверить правильность выбора. Просто подключите источник питания и проверьте сопротивление. Обмотка с меньшим значением сопротивления является рабочей обмоткой.

Если компрессор холодильника неправильно подключен напрямую без реле, двигатель будет перегреваться. После этого его необходимо будет в обязательном порядке заменить. Другим важным показателем является проникновение корпуса в обмотку. Не рекомендуется проверять его вручную, так как при длительном использовании компрессора может произойти поражение электрическим током.

Необходимо соблюдать меры предосторожности, поэтому клемму следует подключать только к розетке. Противоположная часть немедленно увеличит свое напряжение. Аналогичная процедура должна быть выполнена правильно на всех клеммах. Если будет установлено, что они не проводят ток, значит, компрессор безопасен и работоспособен.

Если необходимо подключить реле Р1 в вашей машине Atlant или обеспечить ее работу без этого устройства, специалисты сервисного центра помогут вам. Они проконсультируют и, при необходимости, подключат компрессор напрямую без ущерба для производительности вашего холодильника Atlant. Их процедура показана на видео.

«Июль в Швейцарии» — издательский дом
