Запуск люминесцентной лампы с помощью стартера

Люминесцентные лампы могут обеспечить высокое качество света и длительный срок службы, если условия эксплуатации соответствуют требованиям и правильно выбран стартер. Именно стартер чаще всего выходит из строя и приводит к выходу из строя всей лампы.

Чтобы не выбросить качественное изделие в мусорное ведро через месяц, необходимо правильно выбрать стартер и модель лампы. Давайте рассмотрим подробнее, какие модели существуют, как выбрать для себя и многое другое!

Содержание

Для чего нужен стартер дневного света — как он работает и как работает

Из названия следует, что стартер (пускатель) запускает механизм, изменяя напряжение сети до напряжения, при котором может работать люминесцентная лампа. Лампы без стартера взрываются в 90% случаев при попытке подключить их напрямую к сети.

Напряжение зажигания стартера должно быть ниже номинального напряжения питания, но выше рабочего напряжения люминесцентной лампы. Когда цепь стартера включена, почти все его напряжение будет приложено к открытым электродам стартера.

Под воздействием этого напряжения в стартере возникает тлеющий разряд. Рабочий ток тлеющего разряда, от 20 до 50 мА, нагревает биметаллические электроды. В результате нагрева электроды сгибаются, контакты замыкаются, и цепь замыкается. Электрический ток проходит по цепи, соединяющей дроссели и катоды лампы, нагревая их.

фото 2

Время замыкания электродов стартера влияет на продолжительность нагрева катодов лампы. После охлаждения контакты размыкаются, и лампа гаснет. Именно по этой причине лампа загорается и гаснет. Должно пройти несколько секунд, прежде чем контакты полностью замкнутся.

Когда лампа работает, ток в цепи регулируется номинальным рабочим током лампы, а снижение напряжения питания делится между дросселем и лампой примерно поровну. Напряжение на стартере, который подключен параллельно лампе, становится недостаточным для создания тлеющего разряда, поэтому электроды стартера остаются открытыми, а люминесцентная лампа светится.

Как выбрать: типы и характеристики

Для базы 2P скорость выпрямления не должна превышать 3 мкм. Предпочтительно, чтобы корпус был изготовлен из огнестойкого поликарбоната (опционально). Для источников света мощностью 12 Вт длина контактов не должна превышать 2,2 см. Рекомендуется выбирать ортогональные конденсаторы. Это тип конденсатора, который не вызывает проблем с проводимостью.

Если вам нужно выбрать деталь для базы 3P, первое, на что следует обратить внимание, это индуктивность детали. Этот параметр должен составлять плюс-минус 2,5 Гн.
Кроме того, вы можете выбрать подходящую модель, обратив внимание на:

  • мощность источника света;
  • тип стартера. Этот параметр зависит от типа дросселя (электрический, электромагнитный);
  • тип механизма управления, который находится внутри лампы;
  • тип контактов (подвижные, асимметричные и т.д.)
  • параметр тока тлеющего разряда;
  • производитель.

Одним из наиболее важных соображений при выборе источника света для люминесцентных ламп является марка. Хорошая вещь не может быть дешевой, поэтому не экономьте на качестве производителя. Даже расходные материалы (такие как стартер, должны быть оригинальными и качественными).

Давайте рассмотрим типы стартеров, чтобы понять, какой из них лучше и какой будет полезен в каждой конкретной ситуации. Сразу отметим, что универсального стартера не существует, все они имеют свои преимущества и недостатки, а также специализацию.

Тип теплового пускателя

Этот тип характеризуется более длительным периодом прогрева зажигания. Электроды нагреваются медленнее, что продлевает срок службы лампы и снижает вероятность выхода из строя. Из-за сложной конструкции эти стартеры потребляют больше энергии.

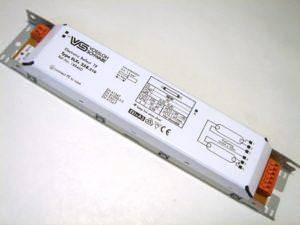

Стартер электронного типа

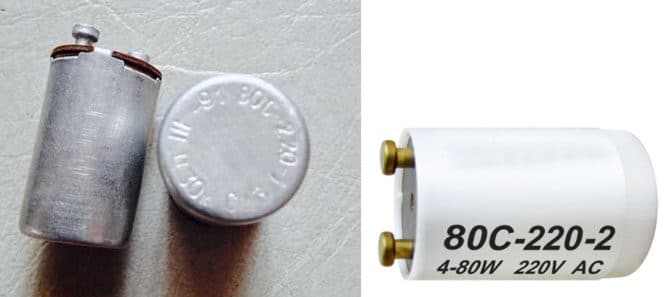

фото 3

Они воспламеняются быстрее, поскольку основным источником тепла является сопротивление тока, проходящего через металлические детали.

Скорость нагрева и генерации света в этом случае будет гораздо выше, поэтому лампы будут зажигаться практически мгновенно, что может привести к поломке.

Механизм тлеющего разряда

Устанавливается на лампочки с биметаллическими электродами. Эти модели наиболее часто используются, поскольку имеют простую конструкцию, быстро зажигают лампочку, имеют длительный срок службы и легко разбираются.

Расшифровка значений маркировки

  • LE — лампа естественного освещения;
  • LK, LZ, LG, LS — красный, желтый, зеленый, синий;
  • LUF — ультрафиолетовые лампы для дезинфекции помещений.
  • Линейная форма не имеет дополнительной маркировки;
  • U — подковообразная форма;
  • S — спиралевидный;
  • С — форма свечи;
  • G — сферическая;
  • R — лампы с отражателем;
  • Т — форма таблетки.

Как выбрать устройство

Для начала вам нужно решить, каковы ваши приоритеты.

  1. Если вам нужна долговечность, подойдет тепловой стартер; если вам нужна скорость и яркость, подойдет электронный стартер. Стартер с калильным разрядом поможет сбалансировать все характеристики и усреднить их.
  2. Доступность и взаимозаменяемость. Выбранная читателем модель должна быть легкодоступной, чтобы ее можно было заменить в любой момент.
  3. Цена. Не покупайте дорогие модели (речь идет о верхнем ценовом сегменте). Стартеры (как и лампы) — это расходные материалы, которые выходят из строя и требуют замены. Тратить на них много денег просто неразумно.

Схема электронного стартера

Стандартная лампа накаливания состоит из:

  • контакты. Контакты отвечают за передачу сигнала от источника питания к лампе.
  • Фарш. Он представляет собой катушку медной проволоки, помещенную на кольцо. Такая цепь будет равномерно распределять ток и подавлять излишнюю активность электромагнитного поля.
  • Дуга закорочена. Есть пара контактов, которые сгибаются и запускают лампу.
  • Трансформатор. Используется для преобразования напряжения питания в напряжение, при котором лампа может работать.
  • Конденсатор. Используется для разрядки напряжения.
  • Предохранитель. Он устанавливается не во всех лампах и используется для предотвращения выхода из строя из-за колебаний в электросети.

Начальный нагрев катодов и величина тока оказывают непосредственное влияние на стабильный процесс зажигания и работу лампы. Если ток недостаточен, дроссель разомкнет цепь и лампа погаснет, если ток избыточен — неизбежен перегрев.

Промежуточная ситуация: лампа мерцает с разной частотой, затухает и затем зажигается. Такое мерцание сокращает срок службы, поскольку каждый цикл считается за полный запуск и остановку лампы, и именно количество таких циклов определяет срок службы лампы. Скачки низкой амплитуды не причинят большого вреда механизму, но скачки, видимые невооруженным глазом, уже причиняют.

Обычно электромагнитная лампа загорается в течение 9-10 секунд, гаснет чуть дольше.

Важную роль играют конденсаторы, которые рассеивают напряжение при выключении лампы. Конденсаторы также устраняют радиочастотные помехи, которые улавливаются стартером.

Конденсатор предотвращает процесс плавления электрода и сварки, вызванный слишком высокой температурой. Такие процессы наблюдаются на дешевых копиях дорогих стартеров, которые сделаны из самодельных материалов.

Для обеспечения комфортной работы рекомендуется установить на лампу 2 конденсатора, соединив их параллельно (и заземлив среднюю точку).

Трансформатор, предназначенный для выравнивания напряжения, обеспечит бесперебойную работу лампы. Если она провисает, лампа будет нагреваться дольше, а напряжение может упасть на 20%, чтобы считывающее устройство заметило неисправность.

Тлеющий заряд теряет свой первоначальный потенциал при длительном использовании лампы. Стартер может погасить включенную лампу даже при достаточном напряжении. Лампа начнет мигать, вызывая дискомфорт и раздражение глаз, и выведет дроссель из строя.

Каждый компонент влияет на механизм. Поэтому покупайте стартер в сертифицированных магазинах, у проверенных поставщиков. Они не экономят на деталях, испытательном оборудовании и предоставляют гарантию. Давайте рассмотрим наиболее популярных производителей и их модели

Обзор производителей

Philips

Royal Philips (NYSE: PHG, AEX: PHIA) — ведущая технологическая компания в области здравоохранения, деятельность которой направлена на улучшение здоровья людей и достижение лучших результатов во всех сферах здравоохранения — от здорового образа жизни и профилактики до диагностики, лечения и ухода на дому.

Philips использует передовые технологии и глубокие клинические и потребительские знания для создания комплексных решений. Компания со штаб-квартирой в Нидерландах является лидером в области диагностической визуализации, терапии с помощью изображений, мониторинга пациентов и медицинской информатики, а также в области потребительского здоровья и домашнего ухода.

Компания Lights сертифицирована во всех странах, с которыми у нее заключены коммерческие соглашения. Дизайнеры и инженеры прилагают максимум усилий для обеспечения комфорта и здоровья клиентов. Даже незаметное невооруженным глазом мерцание света может оказывать негативное влияние на настроение, зрение, психическое состояние, циркадный ритм и общий комфорт. Эксперты Philips приняли это во внимание и ручаются за свою продукцию.

OSRAM

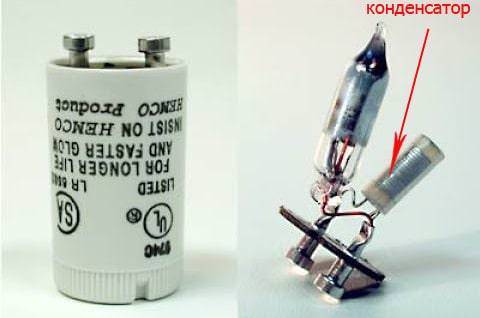

Фото 5

Osram Opto Semiconductors (Германия) является крупным поставщиком света как в технике, так и в бытовой продукции.

На протяжении почти четырех десятилетий высокотехнологичная компания инвестировала в исследования и разработку новых продуктов на самом высоком уровне, что позволило Osram Opto Semiconductors установить международные стандарты в области освещения, формирования изображений и сенсорных технологий.

S-модели

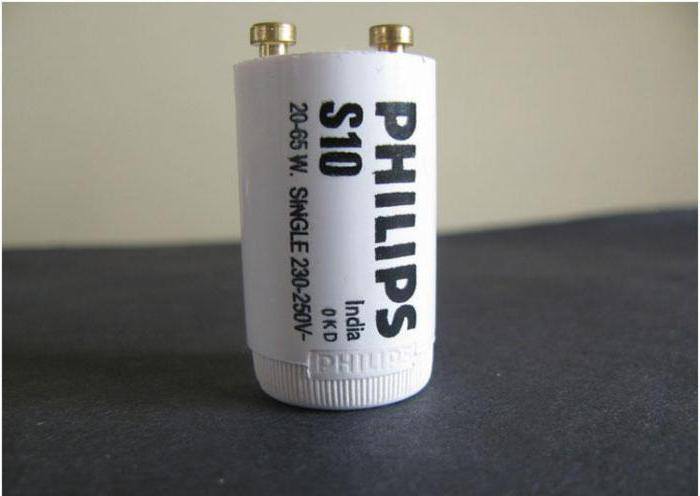

В настоящее время очень популярны модели S-2 и S-10. S-2 используется для низковольтного зажигания моделей TL, а также для последовательного и одиночного подключения высоковольтных источников света мощностью до 22 Вт.

Модели S-10 используются для зажигания высоковольтных люминесцентных ламп в широком диапазоне мощности (4-64 Вт).

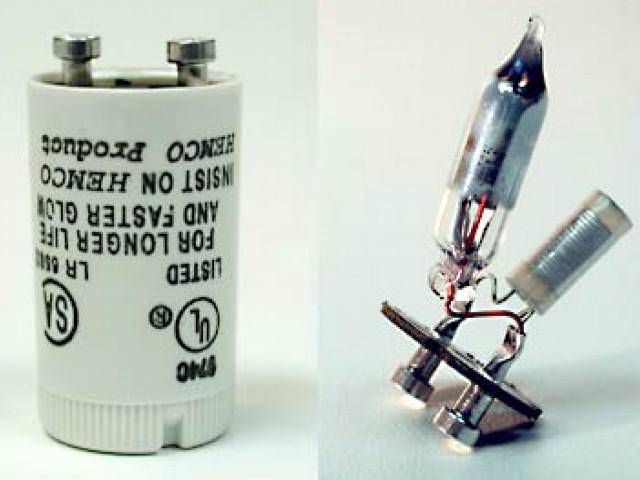

фото. 6

Помимо вышеперечисленных моделей, в настоящее время популярны модели ST 111 и ST 151. Модели ST 111 используются для одиночного подключения источников света к сети 220 В.

Как правило, они используются для запуска ламп накаливания, напряжение которых находится в диапазоне от 4 до 80 В.

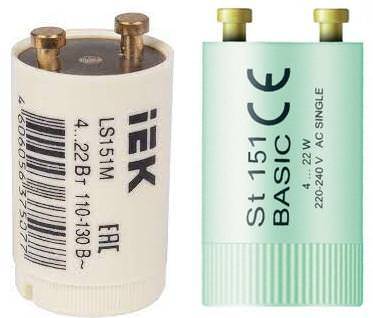

Изделия типа ST 151, напротив, используются для одиночного подключения к сети 110/127 В. Они также могут быть подключены к сети в последовательном режиме. Их можно использовать для зажигания источников света с напряжением в диапазоне от 4 до 22 В.

Требования ГОСТ к стартерам

Стандарт содержит 4 главы:

  1. 1-е содержит общие требования, которым должны удовлетворять пусковые устройства, чтобы соответствовать требованиям безопасности;
  2. Второй содержит требования к характеристикам пускателей тлеющего разряда;
  3. Третье — это принятие;
  4. Четвертая содержит гарантию производителя.

.

Мы надеемся, что эта статья прояснила вопрос о стартерах. От эффективности этого элемента зависит долговечность всей лампы и ее стабильность. Давайте подведем итоги этой статьи:

  • разные стартеры работают по-разному; есть универсальный тип, но он ломается так же часто, как и другие;
  • При выборе стартеров следует учитывать цену и простоту использования;
  • Производитель играет роль, если это не реплика, а оригинальный продукт.

«Ламповый двигатель», «отправная точка», «энергетическая фабрика» — все это является отправной точкой для люминесцентной лампы. Более 50 лет назад был разработан прототип, который вывел ламповую промышленность и проектирование осветительных сетей на новый уровень. Так началась его история, которую мы проследим сегодня.

Как я могу подобрать стартеры для ламп LB?

Сегодня купил в Ашане пару ламп для старого советского светильника — ЛБ 40-1 (30/11) и пару стартеров к ним. У меня с собой был старый советский стартер (на нем нет никакой информации). Продавец в АШАНе сказал, что подойдет любой стартер (я слышал, что он должен быть подобран по мощности, верно?) и дал мне несколько стартеров от Philips. Я опробовал их дома: было такое впечатление, что эти стартеры не могут запустить эти лампы. Они включаются и выключаются, свет мерцает и гаснет. Возможно, они не подходят для стартеров. Подскажите, пожалуйста, кто знает, как стартеры сочетаются с этими LB?

Как выбрать стартер для люминесцентных ламп?

Человечество стремится экономить на всех видах энергии, особой строкой идет электричество. Растет количество бытовых приборов, увеличивается плата за их использование. Поэтому люминесцентные лампы дневного света завоевывают все большую долю рынка. А электрические схемы люминесцентных ламп просты, они не требуют специальных знаний в области электротехники.

Стартер — это основной компонент схемы подключения люминесцентной лампы, задача которого — замыкать и размыкать цепь питания лампы. В настоящее время существует три основных типа пускателей в зависимости от их функции: тепловой, электронный и накаливания.

Филлипс стартер

Общие комментарии

Стартеры различных версий и типов структурно очень похожи. Компоненты стартера представляют собой небольшую газоразрядную лампу, колбу из стекла, внутри которой находится инертный газ.

Лампа находится внутри корпуса, который изготовлен из металла или разновидности пластика и может иметь отверстие в верхней части устройства. Тепловые пускатели и пускатели накаливания оснащены конденсатором, который служит для смягчения скачков напряжения и гашения дуги.

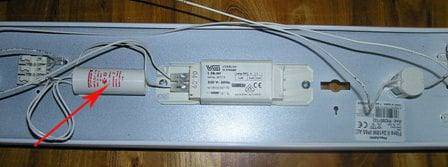

Конденсатор также служит для уменьшения радиопомех и подключается параллельно контактам стартера.

Конструкция и условия эксплуатации

В зависимости от конструкции электродов стартеры классифицируются как симметричные или асимметричные.

Время зажигания источника дневного света регулируется ГОСТом и ограничено 10 секундами. Условия, при которых происходит успешное зажигание, зависят от нагрева катодов ламп и величины тока, протекающего через них при размыкании электродов стартера. Если ток мал, источник дневного света может не зажечься, поэтому стартер будет повторять процесс зажигания до тех пор, пока зажигание не завершится.

Типы стартеров

Стартеры бывают разных типов:

  • Тепловой;
  • Сияние;
  • Твердое состояние.

Подключение стартера

При низком токе источник дневного света может не зажечься, поэтому стартер будет повторять процесс зажигания до тех пор, пока процесс зажигания не завершится.

Основные характеристики

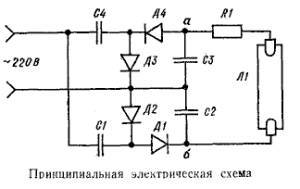

Принципиальная схема

Пускатели теплового типа имеют следующее отличие от своих аналогов — это длительное время запуска источника дневного света. Устройства такого типа потребляют большое количество электроэнергии во время работы, что негативно сказывается на их экономичности.

Другое название этого типа пускателя — термобиметаллический пускатель, который обычно используется в низкотемпературных приложениях. Основное отличие от других типов заключается в том, что при отсутствии напряжения контакты уже замкнуты, а при подаче напряжения на устройство генерируется более мощный импульс.

Пускатели, использующие принцип тлеющего разрядаОни содержат биметаллические электроды, изготовленные из сплавов с различными коэффициентами теплового расширения. Работа устройства такого типа заключается в следующем: при включении лампы напряжение подается на стартер, электроды которого в этот момент разомкнуты.

При подаче напряжения между электродами возникает тлеющий разряд. Небольшой электрический ток проходит через цепь и нагревает биметаллические электроды на стартере. Они нагреваются и изгибаются из-за реакций, происходящих в биметаллах под воздействием электрического тока, и именно это замыкает цепь.

При размыкании этой цепи возникает определенный импульс высокого напряжения, который создается в дросселе и позволяет газу пройти через лампу и тем самым зажечь ее.

В пускателях, имеющих систему управления контактами, процесс переключения не контролируется. В жестких условиях, например, при работе при низких температурах, скорость нагрева биметаллических контактов снижается, и, как следствие, люминесцентная лампа горит дольше или выходит из строя. Однако развитие твердотельной электроники позволило создать совершенно новый тип стартера.

Твердотельные пускатели помещены в обычный, стандартный корпус с полупроводниковыми элементами. Они отвечают всем требованиям к стартерам в отношении мощности и напряжения питания подключаемой лампы. Этот тип пускателя работает по ключевому принципу — нагрев и размыкание цепи.

Наиболее оптимальными параметрами для данного типа пускателя обладают устройства с резервным режимом зажигания, при котором размыкание контактов происходит в фазе необходимого напряжения и соответствующей температуры нагревательных электродов.

Конечно, использование электронных компонентов увеличивает срок службы лампы и срок службы самого стартера по сравнению с термическими и биметаллическими аналогами. Основным недостатком этого типа является стоимость, они намного дороже.

Подключение стартера к лампе

В пускателях, имеющих систему управления контактами, процессы переключения не контролируются.

Классификация стартеров

Стартеры классифицируются по следующим параметрам:

  • Мощность;
  • Напряжение.

Параметры, которые необходимо учитывать при выборе стартера:

  • Режим работы в зависимости от температуры;
  • Тип конденсатора;
  • Номинальное напряжение;
  • Стоимость.

В зависимости от способа подключения стартеры могут быть:

  • Для одиночного подключения;
  • Для последовательного подключения к сети 220/240 В или индивидуально к сети 110/130 В.

Подключение к сети зависит от того, как подключены лампы, т.е. одноламповые или двухламповые. При первом подключении лампа и дроссель подключены последовательно, стартер — параллельно. При двухламповом подключении две лампы и один дроссель соединяются последовательно, и к каждой лампе подключается отдельный стартер.

Стартер и спичка

Маркировка и идентификация

Отечественные и зарубежные производители имеют разную маркировку. Согласно ГОСТу, цифры (буквы) маркировки соответствуют:

  • 1-я — 60/90/120 — мощность подключенной лампы;
  • Вторая буква «С» указывает на то, что это «стартер»;
  • 3. 220/127 — напряжение питания лампы.

Зарубежные аналоги для ламп мощностью от 4,0 Вт до 80,0 Вт и напряжением 220 В маркируются как S10, FS-U, ST111, а для 127 В до 22 Вт — S2, FS-2, ST151.

Детали отбора

Преимущества и недостатки

Преимущества использования современных стартеров:

  • Экологическая безопасность;
  • Продление срока службы лампы;
  • Долговечность;
  • Простая и удобная установка.

Важно помнить и о недостатках, к которым относятся:

  • Низкая надежность;
  • Зависимость от напряжения;
  • Изменчивость времени переключения электродных контактов.

Технические требования

Все технические устройства, оборудование и аксессуары должны соответствовать соответствующим стандартам и нормам. Таким образом, для начала действуют следующие правила:

  • ГОСТ 8799-90 «Зажигающие устройства для трубчатых люминесцентных ламп. Технические условия»;
  • ГОСТ Р МЭК 60155-99 «Зажигающие устройства тлеющего разряда для люминесцентных ламп».

Популярные производители и модели

Многие известные производители светотехники также являются производителями стартеров, наиболее известными из которых являются Philips, Osram, Sylvania и др..

Компания «Philips» (Нидерланды) имеет широкий ассортимент продукции, включая стартеры. Самыми современными и передовыми из них являются серии: «Ecoclick Starters», «Safety & Comfort Starters», «Green Starters».

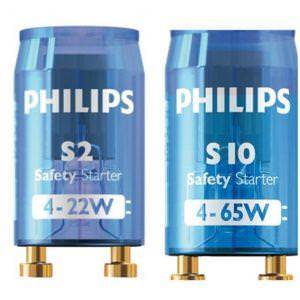

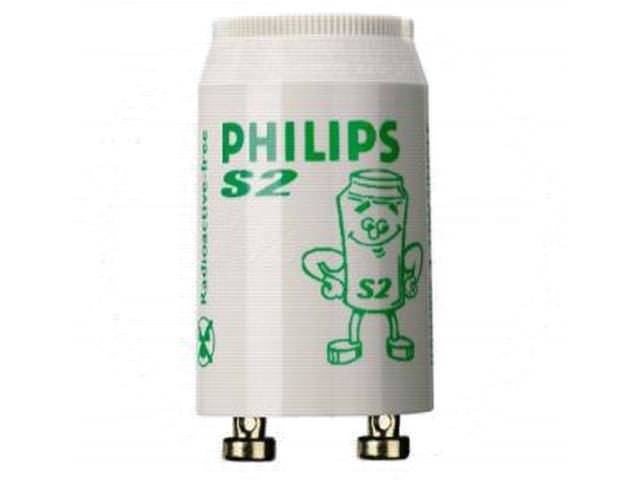

Стартеры Philips

Компании «OSRAM» (Россия) производит широкий ассортимент стартеров для ламп дневного света различных типов и назначения. Некоторые модификации имеют особые преимущества перед аналогами других производителей.

К таким устройствам относятся:

  • Предохранители стартера — DEOS® ST 171, DEOS® ST 172 и DEOS® ST 173;
  • Предохранители стартера — DEOS® ST 172;
  • Универсальные — DEOS® ST 171, DEOS® ST 172 и DEOS® ST 173.

Автоматические пускатели отключают перегоревшие или поврежденные лампы и включают их снова.

Стартер OSRAM

Особое внимание следует уделять стартерам, используемым в специальных лампах, таких как лампы для загара. Это тип оборудования, ламп и компонентов, производимых «Хавелс Сильвания (Германия). В ассортимент входят электронные пускатели с различной мощностью, временем разогрева и рабочей температурой.

Стартеры стабилизированы ультрафиолетом, 220/240 вольт и предназначены для одиночного зажигания:

  • PureBronze PBS-25, 4 — 65 Вт;
  • PureBronze PBS-100, 80 — 100 Вт;
  • PureBronze PBS-160, мощность 80 — 160 Вт.

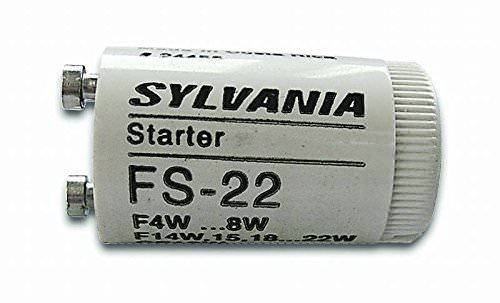

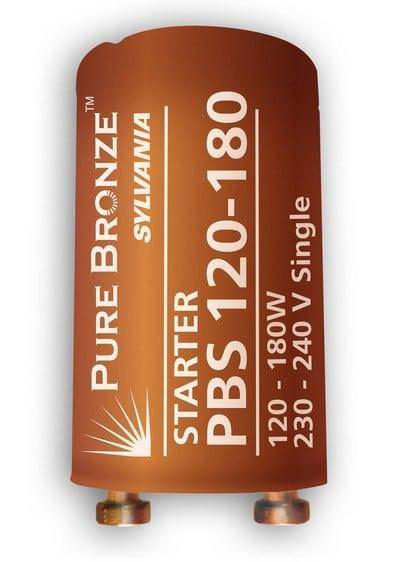

Стартер Havels Sylvania

Предложение других производителей также широко и разнообразно, что позволит вам выбрать устройство в соответствии с вашими потребностями, но помните, что не стоит выбирать дешевые модели, так как в них обычно используются более дешевые материалы, что негативно скажется на сроке службы устройства.

Возможные неисправности

При использовании любого источника света всегда встает вопрос о его ремонте, замене поврежденных элементов.

Одной из причин того, что люминесцентная лампа не загорается, может быть неисправный стартер, неисправность которого можно выразить следующим образом:

  • Лампа не загорается;
  • На концах лампы есть свет, но сама лампа не горит.

Чтобы заменить стартер, выполните следующие простые действия:

  • Выключите лампу;
  • Снимите плафон или другой защитный элемент светильника;
  • Снимите неисправный компонент — стартер;
  • Вставьте новый блок в основание;
  • Соберите светильник в обратном порядке;
  • Включите светильник.

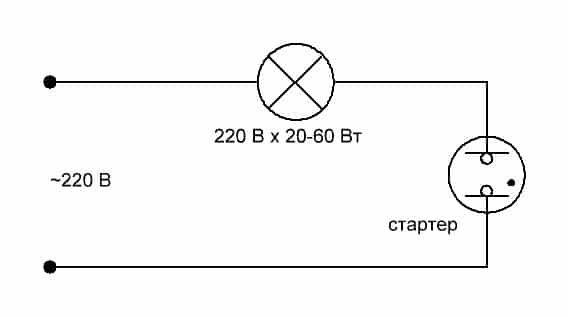

Необходимо включить лампочку последовательно со стартером и подать на нее напряжение. Если стартер исправен, лампочка загорается и периодически гаснет с характерным щелчком внутри стартера. Если лампочка не горит или горит, но не мигает, стартер неисправен и подлежит замене.

Теоретически предполагается, что срок службы стартера равен сроку службы лампы, которую он зажигает. Однако следует помнить, что по мере увеличения срока службы устройства напряжение разряда флуоресцентного разряда для данного типа стартера уменьшается, что сказывается на его работоспособности. Однако все производители люминесцентных ламп рекомендуют заменять стартеры одновременно с заменой ламп.

Блиц-советы

Если вам необходимо подобрать замену для неисправного стартера, выполните следующие действия:

  • Обратите внимание на напряжение питания лампы;
  • Определитесь с мощностью устройства;
  • Выбирайте производителя стартера, исходя из его цены и требуемой надежности.

Технологии не стоят на месте. Теперь стартер устанавливается непосредственно в цоколь лампы дневного света со стандартным цоколем, такие лампы называются «экономичными». По сути, они похожи на люминесцентные лампы, только их внешний вид значительно изменился.

Зачем нужен стартер в люминесцентных лампах?

Несмотря на быстрый прогресс в полупроводниковой технологии, флуоресцентные (ФЛ) лампы широко используются. Одним из основных компонентов, обеспечивающих работу этого типа источника света, является стартер. В этой статье мы узнаем, что такое стартер для лампочки, зачем он нужен и как он работает.

Что такое стартер

Что такое стартер? Что вообще делает стартер? Чтобы разобраться в этом вопросе, давайте выясним, что такое люминесцентная лампа, как она работает и чем отличается от других источников света.

Схема освещения для флуоресцентной лампы

Давайте вкратце рассмотрим, как работает флуоресцентная лампа. Люминесцентная лампа представляет собой стеклянную колбу в форме трубки с двумя электродами, припаянными к ее концам. Трубка заполнена смесью инертных газов, легированных парами ртути. Внутренняя часть покрыта слоем люминофора — вещества, способного излучать видимый свет при воздействии ультрафиолетового излучения.

Дизайн лампочки

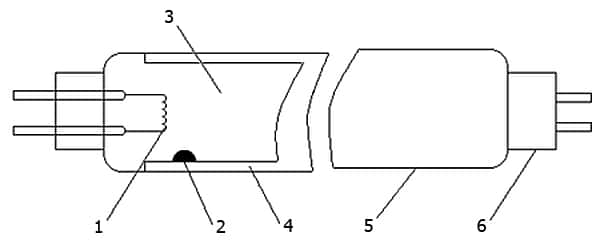

Структура флуоресцентной лампы

Цифры на рисунке:

  • 1 — электрод;
  • 2 — металлическая ртуть;
  • 3 — инертный газ;
  • 4 — фосфор;
  • 5 — стеклянная лампа;
  • 6 — двухконтактная база.

Когда на электроды лампы подается напряжение, в лампе начинается тлеющий разряд, который заставляет атомы ртути излучать ультрафиолетовый свет. Последний взаимодействует с люминофором, заставляя его ярко светиться.

На первый взгляд просто, на практике сложнее. В холодной лампе практически вся ртуть конденсируется в виде капель, оседающих на колбе. Таким образом, сопротивление газовой среды между электродами настолько велико, что при подаче рабочего напряжения на лампу разряд не образуется. Для его создания необходимо выполнить следующие условия:

  1. Электроды предварительно нагреваются, чтобы увеличить их способность испускать электроны.
  2. Электроды предварительно нагреваются, чтобы увеличить их способность испускать электроны.

Эти задачи выполняет стартер с электромагнитным дросселем. Они являются неотъемлемой частью любого люминесцентного светильника. Рассмотрим классическую схему подключения люминесцентной лампы со стартером и дросселем.

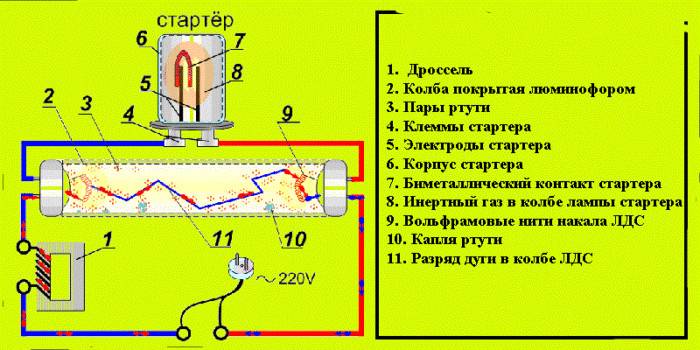

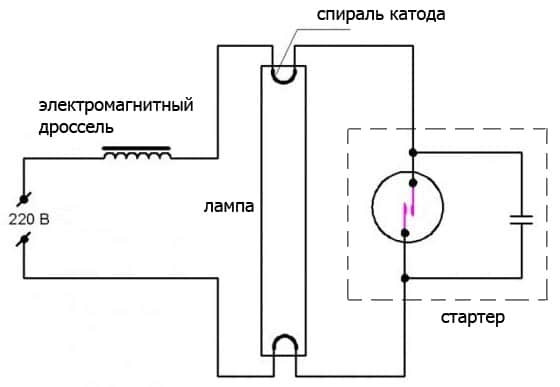

Схематическая диаграмма

Электрическая схема светильника

При включении светильника контакты пускателя замыкаются. Он начинает нагревать катушки электродов, которые последовательно с дросселем подключены к сети. Как только катушки нагреваются, стартер размыкает цепь. Благодаря самоиндукции в дросселе на электроды лампы подается импульс высокого напряжения (800 — 1000 В), который зажигает лампу.

В трубке возникает разряд, в результате которого ртуть превращается в пар. Это уменьшает сопротивление газового зазора. Теперь устройство LL работает при более низком напряжении, рабочем напряжении.

Конструкция и принцип работы

Мы изучили принцип работы стартера люминесцентной лампы, осталось понять принцип его работы. Как устройство узнает, сколько времени нужно нагревать катушки? Как он определяет, что лампочка горит и больше не нужна? Давайте рассмотрим конструкцию стартера.

По сути, это маленькая разрядная лампочка. Подается определенное напряжение — в лампочке возникает тлеющий разряд, лампочка светится. Однако у этой лампы есть одна конструктивная особенность. Один из его электродов выполнен в виде подвижной биметаллической пластины.

Структура стартера

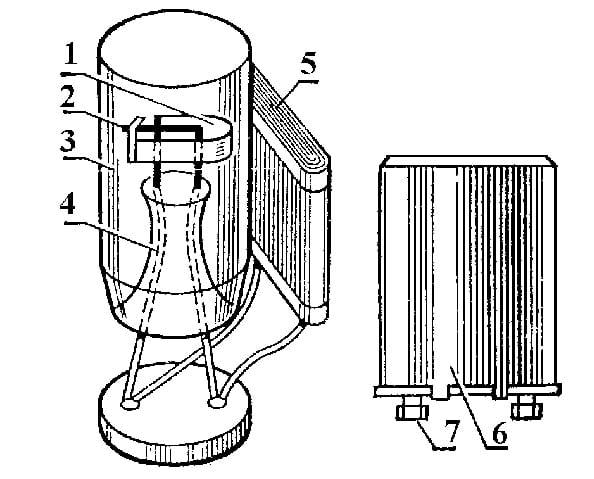

Конструкция зажигающего устройства для флуоресцентных ламп

Цифры на диаграмме показывают:

  • 1 — биметаллический электрод;
  • 2 — неподвижный электрод;
  • 3 — стеклянная колба, наполненная неоном
  • 4 — электродные проводники;
  • 5 — конденсатор;
  • 6 — защитная крышка (кожух);
  • 7 — база.

Чтобы понять, как работает стартер, давайте вернемся к приведенной выше электрической схеме LL. Подключаем осветительный прибор. Сетевое напряжение появляется на электродах лампы и стартера. Этого недостаточно для разрыва газового промежутка LL, и он не загорается.

Для неоновой лампы стартера этого напряжения достаточно, чтобы запустить ее. В его колбе возникает тлеющий разряд, который начинает нагревать электроды. Тот, что сделан из биметалла, сгибается и закрывается другим, неподвижным. Лампа стартера срабатывает, и ток начинает протекать через катушку LL через ее закороченные контакты, нагревая катоды.

Через некоторое время биметаллическая пластина остывает естественным образом и изгибается. Контакт между электродами пускателя разрывается, и ток в цепи прекращается. Индуктивный дроссель обеспечивает импульс высокого напряжения, который подается на катоды люминесцентных ламп. Импульс высокого напряжения зажигает разряд в лампе. На его катоды подается рабочее напряжение 130-140 В.

Этого напряжения недостаточно для возникновения разряда в лампе стартера, так как напряжение зажигания составляет 180-200 В (для стартеров на 220 В). Таким образом, если LL был запущен, стартер не участвует в его дальнейшей работе. Если запуск не удается, стартер повторяет процесс зажигания.

Какой конденсатор в схеме используется для

На рисунке выше конденсатор имеет номер 5. Мы еще не говорили о нем. Что это за конденсатор и для чего он используется? Этот компонент, который присутствует в каждом газоразрядном стартере, действует как искрогасящий конденсатор. Обычно это бумажное или керамическое высоковольтное устройство с емкостью до 0,05 мкФ.

Искрогасящий конденсатор

Искрогасящий конденсатор в стартере

Когда электроды неоновой лампы открыты, на них генерируется импульс высокого напряжения, аналогичный катодам лампы LL. Это напряжение генерирует электрическую дугу, которая «протягивается» за размыкающими контактами. В результате контакты сгорают и могут даже прилипать друг к другу, «свариваться». В результате срок службы стартера резко сокращается, а при заедании контактов — выходит из строя. Конденсатор принимает на себя первый удар, когда электроды размыкаются — он сглаживает фронт импульса высокого напряжения, давая контактам время на размыкание.

Есть еще одна важная функция искрогасящего конденсатора. В открытом состоянии электроды стартера служат естественным искрогасителем для Попова, который излучает электромагнитные волны практически во всех диапазонах. В результате при включении флуоресцентной лампы в радиоприемнике и динамиках слышен треск, а на экранах телевизоров и мониторов видна рябь. Конденсатор устраняет все эти проблемы.

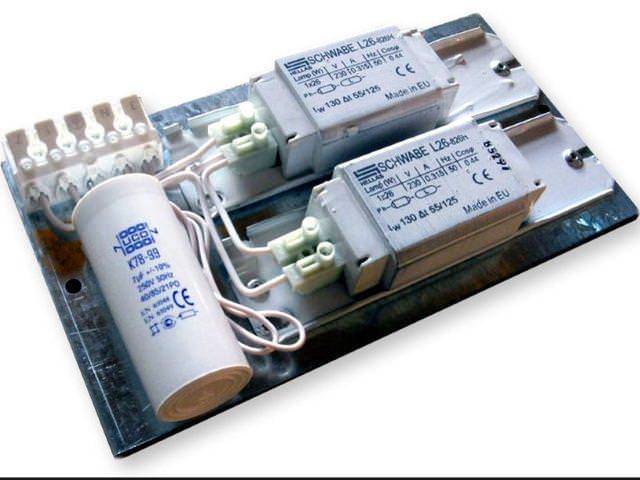

Не следует путать конденсатор, установленный в пускателе, с конденсатором, подключенным параллельно светильнику. Они выполняют разные задачи.

Зачем люминесцентным лампам нужен стартер?

Этот конденсатор снижает реактивную составляющую светильника.

Как проверить функциональность

Легко проверить, работает ли запальник люминесцентной лампы. Подключать его следует через обычную лампу накаливания мощностью 20-60 Вт.

проверка стартера (схема)

Схема проверки стартера LL

Если лампочка мигает прерывисто, стартер неисправен. Если нет, замените стартер.

Мощность лампы следует выбирать из диапазона мощностей люминесцентных ламп, для которых предназначен стартер.

Какие виды ламповых стартеров существуют?

Как работает стартер, мы поняли. Осталось выяснить, что это такое и чем они отличаются друг от друга. Прежде всего, следует знать, что, помимо стартера, работу которого мы разобрали, существует еще один тип стартера — электронный. Они выполняют те же задачи, но собраны из электронных компонентов — диодов, тиристоров, транзисторов, конденсаторов и т.д.

стартер

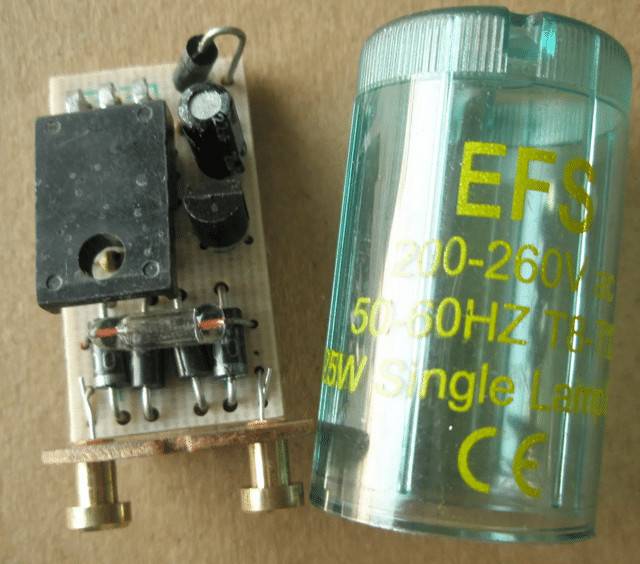

Электронный стартер

В чем разница между этим решением и классическим решением с разрядной лампой? Вот основные преимущества электронных систем:

  • Более длительный срок службы. Электронный стартер не имеет механических контактов, которые перегорают, или биметаллических пластин, которые имеют тенденцию «изнашиваться». Благодаря этому срок службы электронного устройства в несколько раз превышает срок службы обычного разрядного устройства.
  • Никаких помех. Бесконтактная конструкция излучает минимальные электромагнитные помехи и поэтому практически не влияет на работу чувствительного оборудования.
  • Продлевает срок службы устройства LL. Электронный балласт нагревает катушки оптимальным током и в точно определенное время. Благодаря этому лампу легче «запустить», ее электродные катушки не повреждаются при перегреве или холодном пуске.
  • Выключение старой лампы. Если ЛЛ выработал свой ресурс и его трудно запустить (возможно, запускается, а затем гаснет), пускатель отключает его от сети.
  • Защита от перегрузки. Если ток, протекающий через катушки, превышает допустимое значение, пускатель отключает светильник. Это позволяет избежать перегрева дросселя и пожара в случае выхода светильника из строя.
  • Широкий диапазон рабочих температур. Электронная версия подходит для жестких температурных условий от -30°C до +85°C. Это позволяет использовать его в наружных светильниках и в местах с суровыми температурными условиями.

Стоимость значительно выше (до 10-20 раз), чем для газоразрядного стартера. Поэтому не всегда имеет смысл заменять газоразрядный стартер на электронный.

Теперь перейдем к общим различиям между всеми стартерами, независимо от их конструкции. Есть две основные особенности, которые отличают стартеры люминесцентных ламп.

Что касается рабочего напряжения. Как мы уже выяснили, напряжение зажигания стартера должно быть ниже, чем напряжение питания лампы, но выше, чем рабочее напряжение лампы. В противном случае лампа не запустится (напряжение сети ниже) или стартер не выключится при запуске ЛЛ (рабочее напряжение лампы выше).

Пускатели выпускаются с двумя рабочими напряжениями — 220 В и 110 В (обычно указывается напряжение 110-130 В и 220-240 В). Первые используются с лампами 220 В, а вторые — с лампами 110 В. Лампы 110 В могут питаться как от сети 110 В, так и от сети 220 В. В последнем случае они включаются парами, для каждой из которых требуется отдельный пускатель на 110 В.

Полезно! Согласно ГОСТ 8799-90 (переиздан в 2004 году), пускатели изготавливаются на напряжение 127 В, а не 110 В.

Пусковое устройство

Зажигающее устройство для ламп 110 В (слева) и 220 В

Мощность. Это относится к мощности LL, с которой будет работать стартер. Если мощность лампы выходит за пределы диапазона, указанного на стартере, LL не запустится надежно или не запустится вообще. Кроме того, слишком мощная лампа может привести к перегоранию контактов самого стартера. Как правило, диапазон допустимых мощностей ламп указан на корпусе стартера. Например, устройства, изображенные на фото выше, могут работать с ЛЛВ от 4 до 22 Вт.

Есть и менее важные различия — материал корпуса, влагозащита, устойчивость к ультрафиолету (важно для наружных светильников), производитель и т.д.

Расшифровка маркировки

Единого правила маркировки стартеров для люминесцентных ламп не существует. Существует множество вариантов маркировки. Согласно ГОСТ 8799-90 (пересмотренное издание 2004 г.) «Межгосударственный стандарт. Стартеры для трубчатых люминесцентных ламп» национальные стартеры маркируются следующим образом: [XX][C]-[ГГГГ]-[Z], где:

  • [XX] — мощность лампы, для которой предназначен стартер, z:
    • 20, 80 — это пределы мощности ламп, для которых предназначен стартер, нижний предел мощности составляет 4 Вт;
    • 65, 70, 85, 90, 125 — это значения мощности лампы, на которую рассчитан стартер.

    Например, на рисунке ниже показаны стартеры, предназначенные для ламп мощностью 4-80 Вт и рабочим напряжением 220 В.

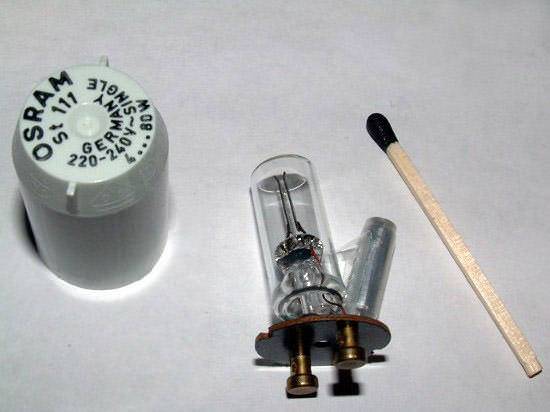

    Стартеры

    Пускатели 80C-220-1 (слева) и 80C-220-2 ГОСТ 8799-90

    А теперь иностранные обозначения. Компания OSRAM обычно обозначает свои стартеры буквами ST и трехзначным буквенным кодом.

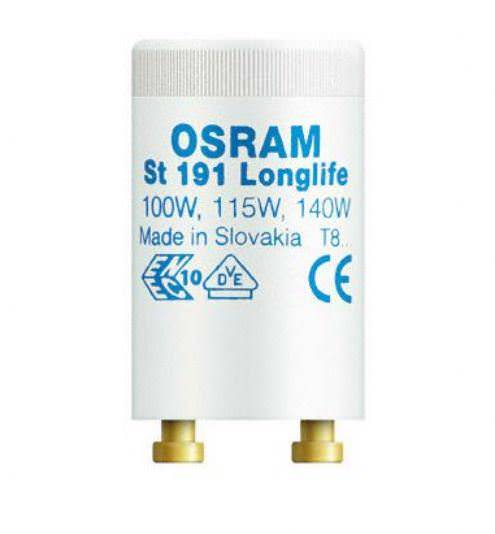

    Таблица обозначений наиболее распространенных стартеров источников света OSRAM. OSRAM .

    * для электронной модели.

    Компания Philips маркирует свои ламповые стартеры символом S и цифровым кодом. Например, S2 предназначен для ламп мощностью 4-22 Вт при напряжении 110 или 220 В. S10 рассчитан на лампы мощностью 465 Вт при напряжении 220 В. Есть и более мощные устройства этой компании. Например, стартер S12 может работать с лампами 115-140 Вт при напряжении 220 В.

    Стартер

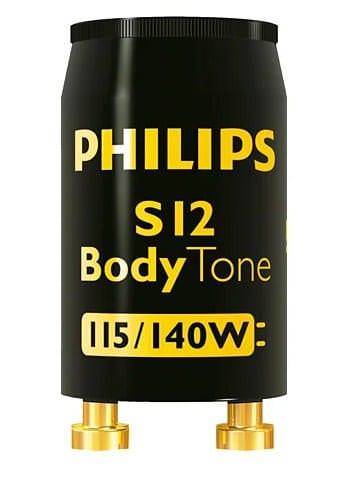

    Стартер Philips S12

    Компания Sylvania маркирует свою продукцию цифровым кодом FS. Чем меньше число, тем более мощные лампы можно подключить.

    • FS-11 — 4…62 W;
    • FS-22 — 4…22 ВАТТ.

    Важно: При желании вы можете найти и другие обозначения. Например, COP или PBS.

    Стартер Sylvania

    Тот же стартер Sylvania маркировал PBS на содержание ↑.

    Выбор правильного стартера — практические примеры

    Давайте рассмотрим, как правильно выбрать стартер для люминесцентной лампы. Основными критериями являются рабочее напряжение лампы, с которой будет работать стартер, и ее мощность.

    Напряжение. Обычно производители не указывают рабочее напряжение на самой лампе, поэтому вам придется проявить изобретательность. Посмотрите на нашу лампу, при необходимости снимите защитное стекло и рассчитайте рабочее напряжение источника света по таблице ниже. Это напряжение, для которого следует выбирать стартер.

«Июль в Швейцарии» — издательский дом
«Июль в Швейцарии» — издательский дом
