Бурение скважин на воду своими руками технология

Скважинный адаптер необходим для создания водонепроницаемого соединения между поверхностным водопроводом и скважиной. Это устройство обычно размещается в помещении, где установлено все оборудование, требующее защиты от воды. Чаще всего это техническое помещение. Одна часть переходника присоединяется к обсадной трубе, а к другой прикручивается шланг от насоса.

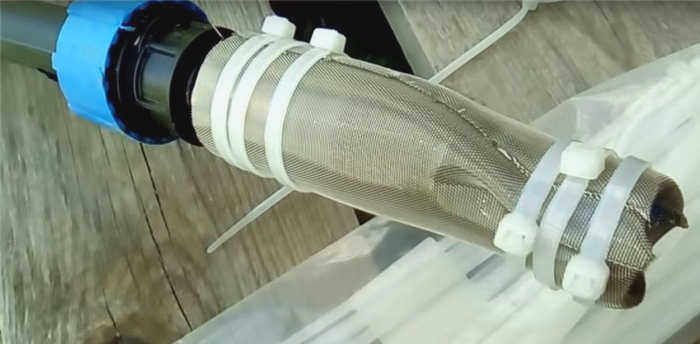

Фильтр, обернутый сеткой из нержавеющей стали.

Бурение скважин своими руками. Детали комплекса.

Бурение скважины на воду – достаточно трудоемкий процесс, требующий определенных знаний и навыков. В этой статье представлена информация, которая не сделает из вас профессионального бурильщика, но восполнит некоторые пробелы в знаниях и поможет вам самостоятельно пробурить скважину.

Если вы собираетесь бурить самостоятельно, без использования специального бурового оборудования, то максимальная глубина бурения составит около 40 метров. Бурение на глубину, превышающую эту, будет довольно сложным. Поэтому у вас есть выбор: бурить обычную глубокую скважину или артезианскую скважину. Артезианскую скважину невозможно пробурить вручную, поскольку глубина таких скважин составляет около 100 м и более.

Содержание страницы скрыть

Как пробурить скважину вручную.

Бурение в воде.

Для этого метода вам понадобятся буровые штанги с резцом, шланг для подачи воды и водяной насос.

Идея заключается в том, чтобы бурить с помощью буровой коронки и потока воды. Для бурения вы просто поворачиваете шнек в разных направлениях, сначала в одну сторону, а затем в другую. Полный оборот шнека не требуется. При вращении шнека резец разрыхляет породу, а вода, вытекающая из шнека в месте бурения, поднимает изверженную породу из скважины.

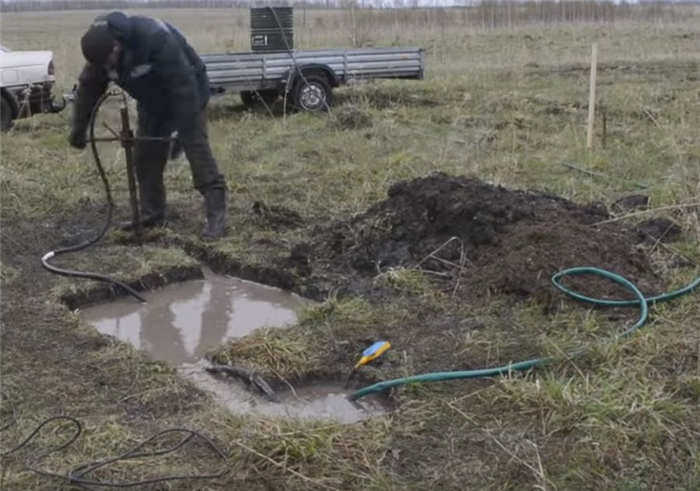

Бурение скважины.

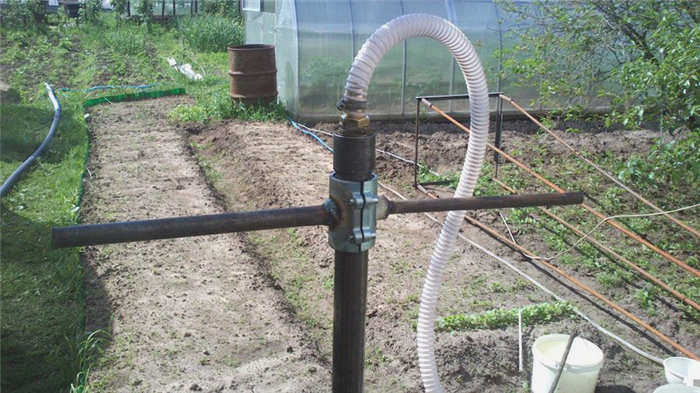

Буровой шест с ручками и водяным шлангом.

Недостатком этого типа бурения является то, что его нельзя использовать для проникновения в скальные образования, такие как гравий или порода, богатая камнями. В процессе бурения мягкая порода вымывается, а камни остаются на дне скважины, где скапливаются и мешают бурению.

Преимуществом является то, что нет необходимости вытаскивать долото из скважины для удаления разрыхленной породы.

Керновые штанги изготавливаются длиной 1,5 – 2 м из водопроводной трубы номинальным диаметром 25 мм с наружным диаметром 32 мм. Они соединяются резьбовыми муфтами. Стержни имеют общую трубную резьбу с обеих сторон. Муфта частично прикручивается к одной стороне стержня и приваривается.

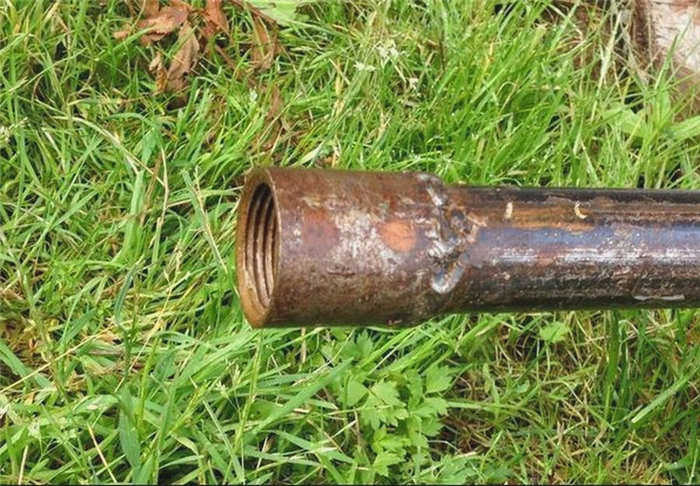

Буровой столб с приваренной муфтой.

Соединитель для буровых столбов.

Сверло должно быть изготовлено из прочного и толстого металла. Лучше всего подойдет старая рессора от грузовика. Такие рессоры изготавливаются из стали 75Г и закаляются, что придает металлу особую износостойкость.

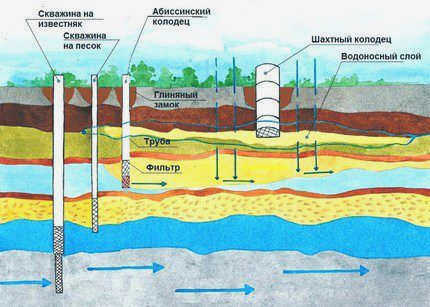

Основные типы водяных скважин

Существует несколько реальных способов получения живительной влаги, о которых мы и поговорим. Существует несколько технологий, которые могут быть использованы для самостоятельной добычи воды в сельской местности.

Выбор подходящего варианта зависит от пользователя, поскольку он зависит от особенностей местности, а также от технического оснащения, финансовых ресурсов и имеющихся навыков. Рассмотрим основные конструкции скважин.

Основные конструкции водяных скважин

Трудно отдать предпочтение какой-то одной конструкции: каждая имеет свои преимущества и недостатки, поэтому выбор зависит от рельефа местности и возможностей землевладельца.

Абиссинский трубчатый колодец

Если на вашем участке есть родник, устройство колодца – отличный вариант для добычи воды. Шахта этой конструкции будет выступать в качестве резервуара для жидкости. Если родник достаточно активен, у вас всегда будет в наличии до 2 кубометров воды.

Абиссинский колодец – это, по сути, тот же колодец, но узкий и длинный. Поскольку его длина может составлять около 8-12 метров, загрязняющие вещества с поверхности почвы не попадают в наполняющую его воду.

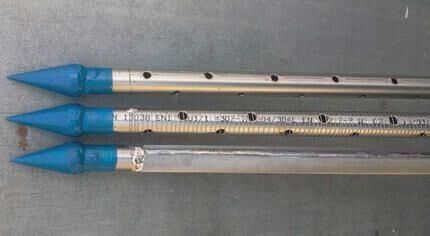

Абиссинский колодец

Абиссинский колодец часто называют игольчатым, поскольку труба, вбитая в землю при строительстве этого сооружения, напоминает иглу.

Следующий видеоролик познакомит вас с технологией пробивки и обустройства игольчатого колодца, иначе называемого абиссинским:

Песчаный колодец (фильтр)

Углубление этого сооружения на 15-30 метров производится любым методом: шнеком, ударным каналом, керном. Стенки колодца образованы трубой со средним диаметром 100-180 мм.

Как устроен типичный колодец?

Если не заострять внимание на нюансах, то суть устройства водяного колодца для загородного дома одна: это длинная узкая вертикальная шахта, которая достигает глубины залегания воды. Стенки шахты укреплены обсадными трубами. Скважины различаются по ширине, глубине и дополнительному оборудованию для повышения их производительности и надежности.

Помимо обсадных труб, скважины оснащаются подъемной и силораспределительной техникой. Чтобы правильно выбрать насосное оборудование и накопительную емкость, необходимо знать характеристики скважины, важнейшими из которых являются ее глубина и дебит.

Дебит – это мера производительности скважины: максимальный объем жидкости, получаемый в единицу времени. Он выражается в кубических метрах или литрах в час или день.

Фотогалерея
Фото из

Скважины глубиной до 10-12 м оснащаются поверхностными насосами. В зависимости от дебита источника насос пополняется водой или нет.

Абиссинские колодцы обычно не бурят глубже 10 м. Для откачки воды из них используются поверхностные насосные станции.

Для скважин глубиной более 10 м требуются погружные насосы. Их легко узнать по удлиненному корпусу из нержавеющей стали.

Погружной насос подключается к трубе водоснабжения и опускается в шахту с учетом указанных производителем расстояний от дна и поверхности воды.

Поверхностный насос для неглубокого колодца
Игольчатый насос для глубокого колодца
Насос для глубокого колодца
Установка насоса для глубокой скважины

Функция обсадной трубы

Обсадная труба является основным компонентом скважины. Обсадная труба состоит из отдельных элементов, которые спаиваются, свариваются или скрепляются болтами. Особое внимание следует обратить на их одинаковый диаметр: вся конструкция должна образовывать прямую, ровную колонну.

Если обсадная труба имеет наружную резьбу, соединения соединяются с помощью муфт, увеличивающих диаметр отверстия.

Подготовка площадки и оборудования

Перед началом работ необходимо подобрать следующие элементы

  • местоположение и тип скважины
  • метод бурения
  • диаметр обсадной трубы;
  • насосное оборудование;
  • инструменты для проведения работ.

Лучше всего начать с расспроса ближайших соседей, которые уже бурили скважину. Вы можете расспросить их о приблизительной глубине залегания воды, состоянии почвы и т.д. Нелишним будет поинтересоваться, есть ли у них буровые инструменты, которые вы можете взять на время.

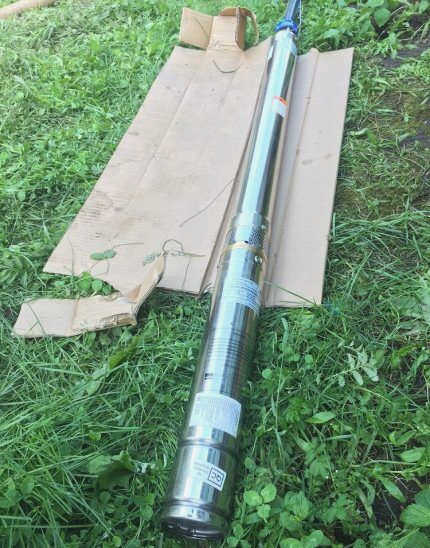

Погружной насос

Погружной насос следует выбирать исходя из размера обсадной трубы, дебита скважины, потребности в воде и других факторов; подумайте об этом до начала бурения, чтобы убедиться, что конструкция не будет слишком узкой для оборудования.

Тип скважины будет очевиден после этого обсуждения. Скорее всего, это будет "песчаный" вариант. Место расположения зависит от санитарных норм. Источник воды должен находиться недалеко от дома и как можно дальше от септиков, выгребных ям, животноводческих помещений и т.д. Абиссинский колодец иногда даже устанавливают в подвале дома.

Диаметр обсадной трубы и насосное оборудование должны выбираться одновременно. Наиболее эффективными считаются погружные насосы. Разница между диаметром оборудования и стенкой обсадной трубы должна составлять не менее 5-10 мм.

Инструменты и методы бурения

Шнек или долото используется для извлечения грунта из пробуриваемого ствола. Шнек вращается, а штанга выбрасывается сверху вниз. Иногда эти методы используются попеременно для прохождения через породы с различным составом и свойствами.

Связные грунты, к которым относятся глины и супеси, бурят шнеком или полой трубой-чашкой, а несвязные грунты – песок, гравий, гальку – проходят желобом, так как их невозможно извлечь шнеком.

Шнек поворачивают, углубляя его примерно на полметра, затем вытаскивают на поверхность, освобождают от грунта и опускают обратно в шахту. Корончатый бур опускают в скважину несколько раз, чтобы заполнить внутреннее пространство грунтом, вытаскивают, очищают и затем продолжают ударное бурение.

Инструкции по бурению скважины

Давайте рассмотрим, как построить безнапорную скважину и иглу, используя только имеющиеся материалы.

Вариант №1 – бурение скважины "в песок

Чтобы пробурить скважину, необходимо выполнить следующие основные действия:

  1. Выкопать яму размером примерно один метр или полтора метра.
  2. Установка треноги.
  3. Установка лебедки.
  4. Установка бура и углубление его примерно на полметра.
  5. Выньте инструмент и очистите его от земли.
  6. Продолжайте бурение, постепенно добавляя буровые штанги.
  7. При необходимости замените буровую коронку на долото или шпонку.
  8. Работа продолжается до тех пор, пока не будет обнаружен водоносный слой.
  9. Продолжайте бурение до появления водоносного слоя.
  10. Запустите скважину, промыв ее с помощью насоса.
  11. Опускается насосное оборудование и надевается крышка.

На первом этапе выкапывается большая яма, если оголовок должен быть выполнен в виде кессона. В других случаях можно просто пробурить отверстие глубиной около метра, чтобы определить направление конструкции. Затем можно продолжить работу как буром, так и шнеком.

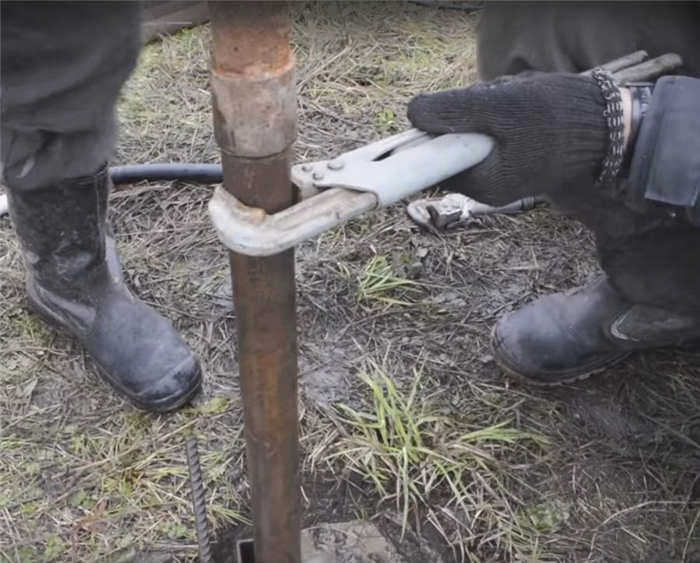

Лучше всего вращать шнек под нагрузкой. Это делается в паре: первый человек вращает шнек, удерживая его разводным ключом, а второй наносит по шнеку удары кувалдой. Шнековые штанги должны быть помечены, чтобы показать, сколько грунта было пройдено, когда придет время вынимать инструмент на поверхность.

Когда грунт становится влажным, продолжайте бурение, чтобы добиться более плотного водонепроницаемого слоя. Но обсадная труба не должна упираться в него; если она опустилась слишком низко, ее следует поднять так, чтобы ее край находился примерно в середине водоносного слоя.

Для эффективного бурения необходимо использовать правильный инструмент:

  • В глинистых почвах предпочтительнее змеевидный бур; также хорошо работает чашечный или ложкообразный инструмент;
  • в песках предпочтительнее долото и ложкообразный бур; работа пойдет быстрее, если долить воды;
  • твердые слои разрушаются плоским или поперечным долотом;
  • в подвижных песках хорошим вариантом является долото с клапаном;
  • в гравийных отложениях легко пробить долотом, а затем удалить траншеекопателем; использование бурового раствора также может быть полезным.

Инструкции по подготовке скважины

Самостоятельное бурение скважины требует усилий и работы. Инструкции по бурению скважины:

  • Необходимо выбрать подходящее место. В идеале оно должно быть недалеко от дома. Кроме того, участок должен быть не менее 4 метров в длину и достаточно широким для комфортного выполнения работ.
  • Выберите подходящий буровой инструмент, например, бур, ковш, шнек, ударную водопропускную конструкцию. Приступайте к работе, бурите отверстие, используя методы, описанные выше.
  • Установите трубы и насосы. Засыпьте дно отверстия песком или гравием. Очистите его с помощью желоба. Заранее подготовьте первую трубу, так как ее нужно будет опустить сразу после завершения бурения, иначе стенки котлована осыпятся. Просверлите отверстия в нижней части трубы, примерно на 15 сантиметров выше края. Это поможет "впитать" больше воды. Фильтрующая сетка крепится к концу.
  • Одного колена недостаточно, его длина составляет примерно 2-2,5 метра. Установка и обслуживание усложняются при использовании труб большего размера. По этой причине их скрепляют болтами и соединяют резьбой. Нижняя труба должна лежать на самом дне траншеи. После того как трубы установлены, в них следует опустить насос.
  • Установка кессона и оборудования. Оголовок скважины должен быть закрыт, изолирован. Оборудование размещается в кессоне по желанию. На практике все устанавливается в камере, что более компактно, упрощает обслуживание и ремонт.

Фильтрация воды из скважины

Процесс бурения можно считать законченным только тогда, когда завершен последний этап. В этом случае необходимо закрепить обсадную трубу специальным колпаком. Пространство между обсадной трубой и землей заполняется жидкой глиной, которая препятствует проникновению бактерий и защищает ее от осадков и замерзания. И, конечно же, мы оснащаем водопроводную трубу фильтрами. В системе очистки воды из скважины используются на выбор фильтры тонкой и грубой очистки:

Полезное видео и применение

В принципе, это все основные шаги по личному бурению скважины. Также не забывайте, что прежде чем начать бурение скважины самостоятельно, не прибегая к услугам профессионалов, тщательно все просчитайте и подготовьте. Рассчитайте затраты, оборудование, некоторые детали, мелочи. И решите, что будет экономичнее и выгоднее, бурить скважину самостоятельно или заказать услуги профессионалов.
