Автоматическое проветривание теплицы своими руками: способы

Автоматическое проветривание теплицы можно реализовать двумя принципиально разными способами: автономным (физико-химическим) и энергозависимым (электрическим). Автономные системы работают на расширении жидкостей или газов при нагреве и не требуют электричества. Энергозависимые устройства используют электроприводы, термореле и датчики, управляя вентиляторами или линейными моторами через контроллер.

Классификация систем автоматизации

Выбор метода зависит от ваших задач и готовности тратить время на обслуживание. Все механизмы делятся на две большие группы.

Автономные (независимые) механизмы

Эти устройства используют физические свойства материалов, которые меняют объем или форму при изменении температуры. Они не зависят от электроснабжения, что делает их идеальными для удаленных участков. К ним относятся:

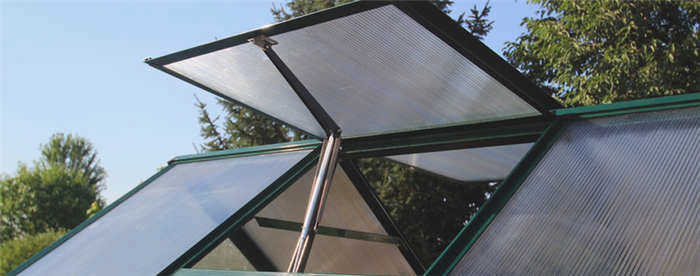

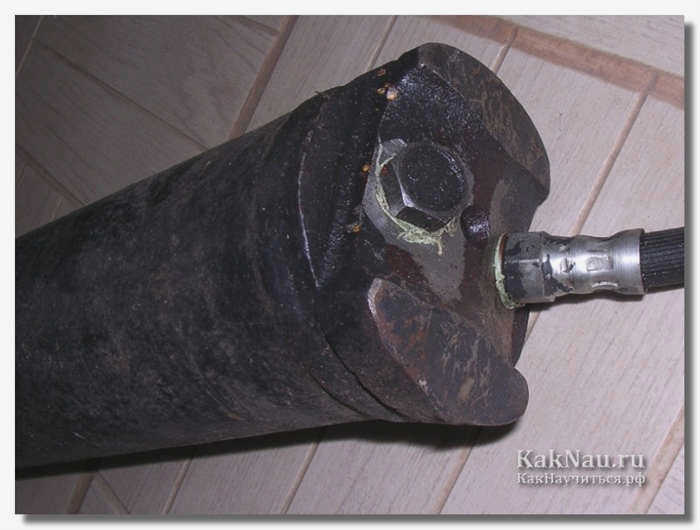

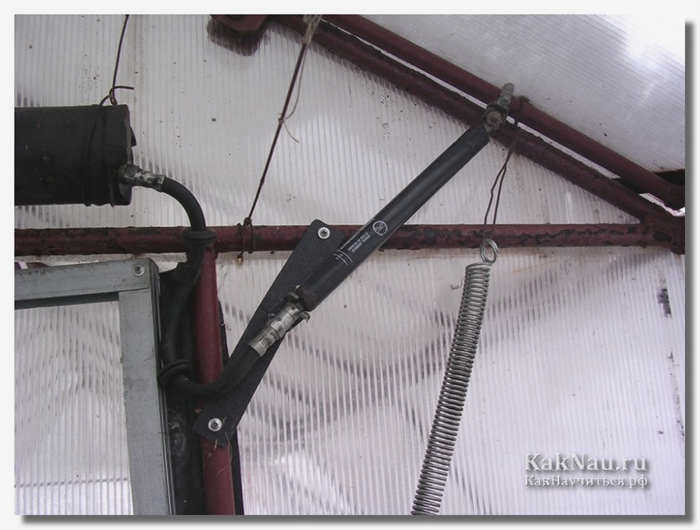

Гидравлические системы. Работают на расширении масла в герметичном цилиндре. При нагреве масло давит на шток, который толкает форточку. Это надежные решения, подходящие даже для массивных конструкций.
Пневматические механизмы. Основаны на расширении воздуха в закрытом сосуде. Нагретый воздух перемещает поршень, открывающий створку. Такие системы дешевы, но довольно инертны и медленно реагируют на изменения среды.
Биметаллические пластины. Состоят из двух металлов с разным коэффициентом расширения. При нагреве они изгибаются и давят на окно. Это бюджетный вариант, но его мощности едва хватает на маленькие форточки в легких пленочных теплицах.

Энергозависимые системы

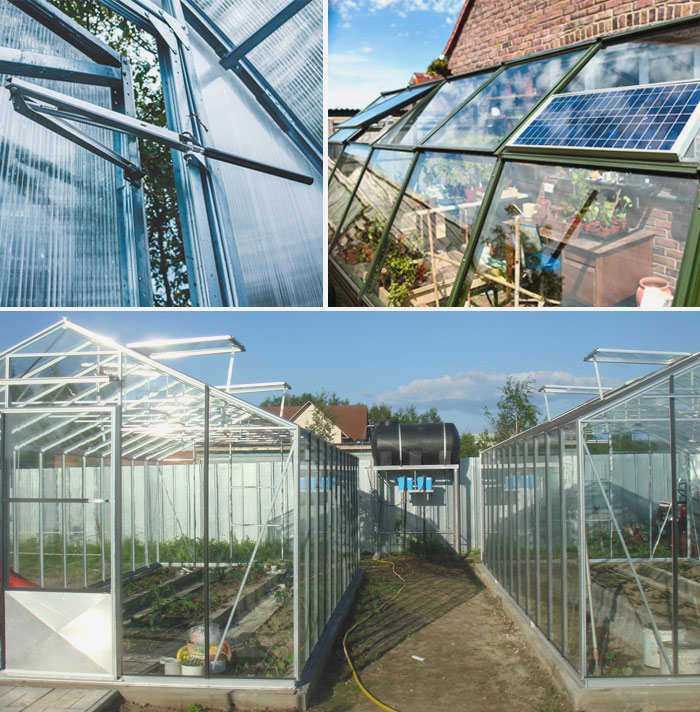

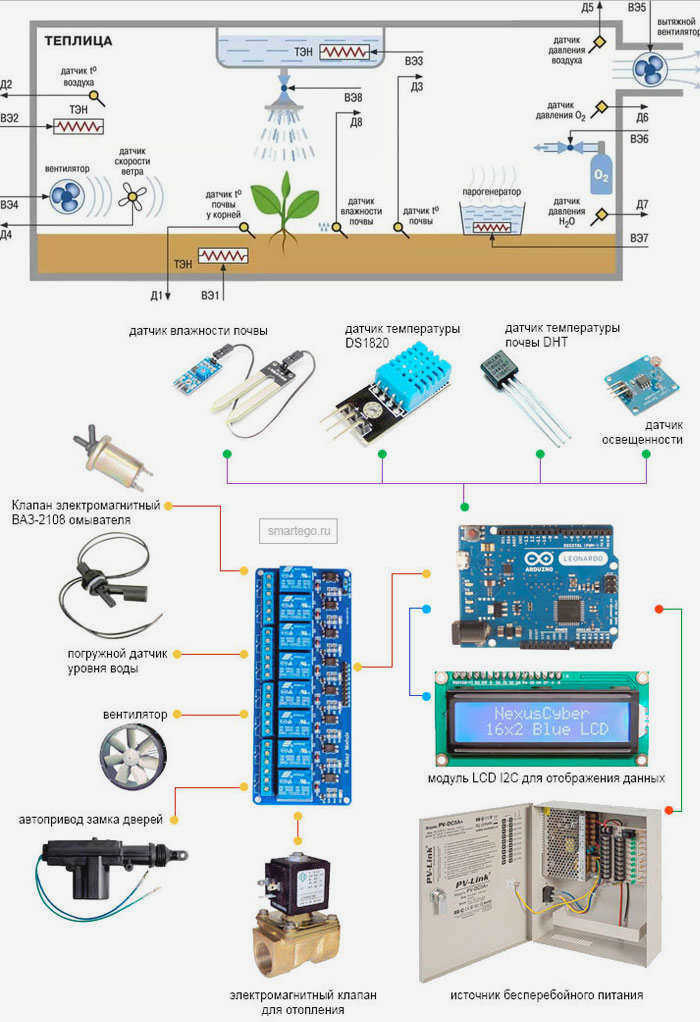

Такие устройства требуют подключения к сети или солнечным батареям. Основной элемент здесь — термореле или контроллер. При достижении заданной температуры прибор включает либо вентиляторы, либо электрический привод. Главный плюс — высокая чувствительность и возможность точной настройки режимов через «умный дом». Основной минус заключается в зависимости от наличия тока: если питание пропадет в жару, растения могут погибнуть.

Как сделать автоматику своими руками

Если вы не хотите покупать готовый термопривод, можно собрать работающее устройство из подручных материалов. Рассмотрим два проверенных метода.

Пневмогидравлический сифон (метод Семенова)

Эта конструкция основана на перетекании воды между двумя емкостями под воздействием давления воздуха. Вам понадобятся две банки: одна большая (объемом 3–5 литров), другая маленькая (около 800 граммов).

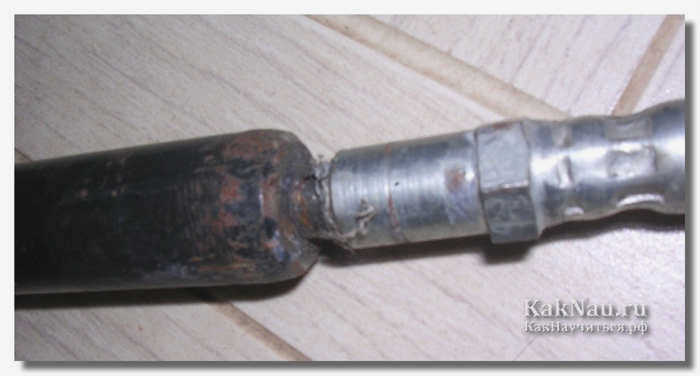

Сначала возьмите большую темную емкость и наполните ее водой на 800 граммов, после чего плотно закройте крышкой. В крышке нужно проделать отверстие и вставить туда медную или латунную трубку диаметром 5–8 мм, надежно загерметизировав стык герметиком или припаяв его. В маленькой банке проделайте аналогичное отверстие с гибкой трубкой от капельницы. Соедините банки трубкой так, чтобы концы находились в 2–3 мм от дна каждой емкости.

Принцип работы прост. Когда солнце нагревает большую банку, давление воздуха внутри растет и вытесняет воду через трубку в маленькую емкость. Маленькая банка тяжелеет, и этот вес за счет системы рычагов или противовеса (деревянного бруса) открывает форточку. Как только температура падает, вода возвращается обратно, и форточка закрывается под весом противовеса. Не забывайте раз в две недели доливать воду в большую банку из-за естественного испарения.

Пневматический привод из канистры

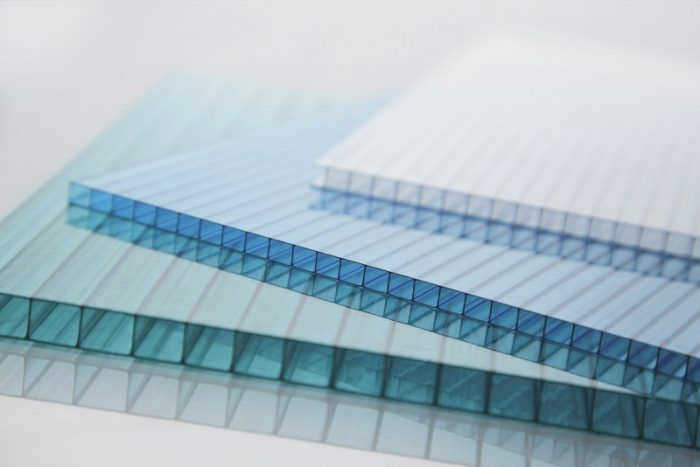

Более сложный вариант использует расширение воздуха внутри ресивера. В качестве ресивера подойдет обычная металлическая канистра, которую стоит покрасить в черный цвет для лучшего поглощения тепла. Из сотового поликарбоната изготавливается рабочий цилиндр (стакан) с поршнем.

Внутри цилиндра располагается поршень из пенопласта с металлическим штоком. Канистру и цилиндр соединяют резиновым шлангом. При нагреве воздух в канистре расширяется, давит на поршень в цилиндре, и шток выдвигается, толкая раму окна. Это устройство требует очень тщательной герметизации всех стыков, иначе система перестанет работать.

Нюансы монтажа и эксплуатации

При установке любого устройства важно учитывать направление движения воздуха. Для эффективного охлаждения полезно иметь как минимум два отверстия: одно в нижней части теплицы для притока прохладного воздуха, другое — сверху для вытяжки горячего. В длинных узких конструкциях лучше использовать систему с двумя дверями, которые открываются одновременно.

Если вы устанавливаете готовый промышленный термопривод на дверь, помните о нескольких правилах:

Крепление. Тяжелую часть механизма лучше крепить к неподвижной стене, а не к самой двери. Это снизит нагрузку на петли и сам привод.
Ограничители. Чтобы сильный порыв ветра не выломал механизм или не распахнул дверь слишком широко, используйте ограничительную цепь или капроновый шнур.
Температурный режим. Если при монтаже шток кажется слишком длинным для вашего угла открытия, его можно немного охладить в холодной воде перед фиксацией.

Автоматизация проветривания экономит время и защищает урожай от перегрева. Для небольших парников достаточно простых самодельных систем на банках. В крупных профессиональных объектах лучше использовать электрические линейные приводы, управляемые по сценариям (например, открытие при температуре выше 12°C и отсутствии ветра сильнее 12 м/с).
