Демонтаж и навешивание вентилятора в ванной комнате и туалете

В большинстве квартир в ванной и туалете нет окон – поэтому необходимо установить вентилятор, чтобы помещение проветривалось. Это обеспечивает оптимальный уровень влажности и предотвращает образование плесени и грибка на потолках и стенах. Однако периодически его необходимо извлекать из вентилятора для очистки или замены.

Зная, как правильно снять вентилятор в ванной и установить его на место, вы сможете сделать эту работу самостоятельно, не нанимая профессионала.

Демонтаж и монтаж вентилятора для ванной комнаты и туалета

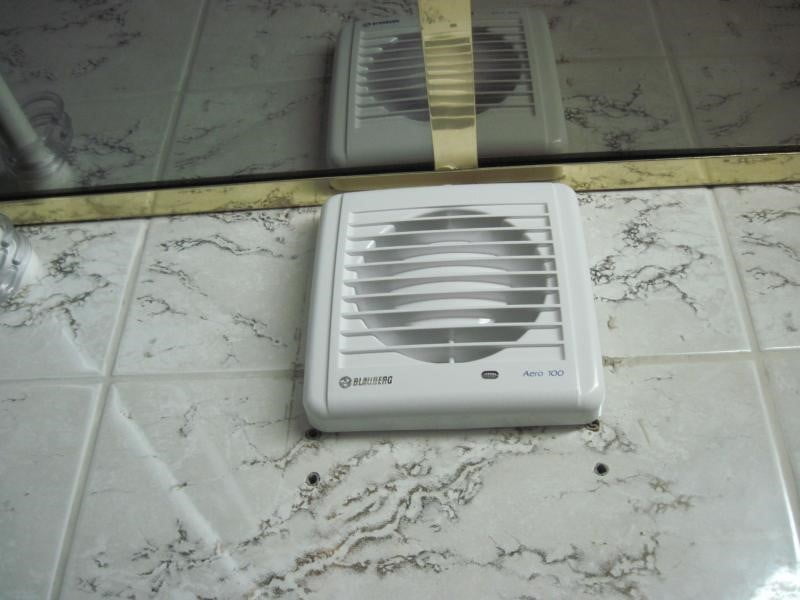

Вентилятор в ванной комнате на стене

Содержание

Причины удаления

После нескольких лет использования (или раньше, если вы курите в ванной или туалете) производительность вентилятора снижается. Причины этих проблем включают:

  • загрязнение лопастей вентилятора, что уменьшает тягу вентиляционной системы;
  • ухудшение характеристик смазки, что приводит к снижению скорости вращения крыльчатки и повышению уровня шума;
  • Износ деталей устройства, которые необходимо заменить.

Из-за уменьшения потока воздуха через лопасти вентилятора влажность в ванной комнате или туалете повышается, и условия становятся не такими комфортными. Ситуацию можно исправить, проводя периодическое техническое обслуживание блоков и, при необходимости, заменяя их на новые. Если вы их замените, вы сможете улучшить работу вашей вентиляционной системы, выбрав более эффективную модель.

Время чистки или замены вентилятора можно определить по скрипам и шумам, вызывающим акустический дискомфорт. В большинстве случаев воздух в такой ситуации не обновляется, и двигатель перегревается, повышая риск выхода из строя. Поэтому своевременное техническое обслуживание не только улучшает воздухообмен и снижает уровень шума, но и продлевает срок службы вентилятора.

Принципы демонтажа

Первый шаг к замене или очистке вентилятора начинается с разборки устройства. Для этого выполните следующие действия:

  • Снимите решетку вентилятора, которая обычно крепится четырьмя саморезами, реже – клеем.

Демонтаж и навешивание вентиляторов для туалетов и ванных комнат

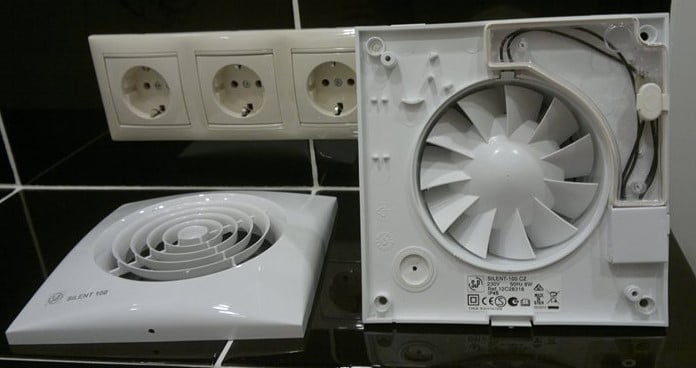

Вентилятор со снятой решеткой

  • Осторожно снимите прибор (питание должно быть отключено) и отключите его от сети – обычно он подключен к выключателю света в ванной комнате.
  • Для демонтажа устройства снимите рабочее колесо, которое крепится к валу с помощью втулочного хомута – для этого просто открутите крепежную гайку по часовой стрелке.
  • Снимите электродвигатель устройства – для этого переверните вентилятор на лицевую сторону и отсоедините провода от клемм. Двигатель обычно крепится 2 винтами и может быть легко демонтирован.

При демонтаже не забудьте сохранить двигатель. При демонтаже недавно использованного устройства рекомендуется надевать перчатки. Хотя проще подождать некоторое время и дать двигателю остыть.

Демонтаж и навешивание вентилятора в ванной комнате и туалете

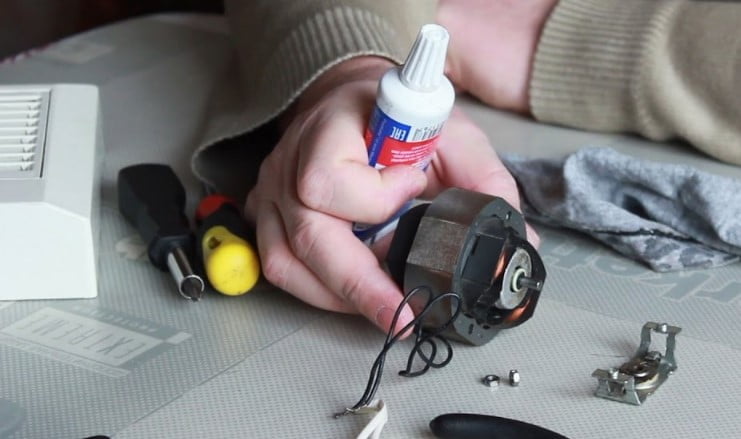

Смазка и очистка деталей

Одним из наиболее эффективных способов вернуть выхлопной узел в рабочее состояние является его смазка. Приготовьте немного машинного масла и обычный шприц с иглой. Процедура выполняется следующим образом:

  • Дайте двигателю остыть, затем очистите его и приступайте к смазке.
  • Для этой работы вам понадобится 2 капли масла: первая – для смазки переднего подшипника, вторая – для смазки заднего подшипника.
  • Вращайте ротор электродвигателя, равномерно распределяя смазку по всей поверхности.

Следующий шаг – очистка всех деталей от оставшейся смазки, пыли и грязи. Для этого необходимо промыть их под проточной водой (пластиковые детали лучше всего мыть с помощью бытовой химии). Перед повторной сборкой все детали должны быть тщательно высушены.

Сборка устройства

Последний шаг – сборка вентилятора в обратном порядке. Чтобы собрать устройство, выполните следующие действия:

  • Установите двигатель и подключите клеммы.
  • Аккуратно установите рабочее колесо.
  • Чтобы закрепить вентилятор, нанесите клей на заднюю сторону корпуса вентилятора.
  • Вставьте устройство в отверстие и плотно прижмите его к стене или воздуховоду.
  • Сначала прикрепите москитную сетку, а затем переднюю крышку. Обычно они крепятся с помощью саморезов или специальных защелкивающихся крепежей.
  • Выполните подключение вентилятора к источнику питания – убедитесь, что ток отключен, и используйте клеммные колодки, а не кабельные стяжки.

Для включения устройства используются различные схемы. Одним из самых простых является простая кнопка или шнурок на устройстве. Второй вариант – совместить включение устройства с включением света – в этом случае вентиляция начинается одновременно со светом, что облегчает управление. Отдельный вентилятор более энергоэффективен – хотя его придется включать отдельно при входе в туалет и ванную комнату. Автоматическое включение устройства в соответствии с показаниями датчиков экономит время, хотя вам придется потратить больше денег на установку.

Подключение к электросети

Каждая модель имеет свои особенности при установке. Поэтому перед началом установки рекомендуется внимательно прочитать инструкцию. Установка нового вентилятора при замене блока практически не отличается от установки старой модели – особенно если вы выбираете вентилятор с теми же геометрическими размерами.

Рассмотрев особенности повторной установки старого вентилятора, можно сделать некоторые выводы. Во-первых, установка и чистка вряд ли займут более получаса, а во-вторых, большинство проблем решаются удалением грязи и смазкой старого оборудования. В-третьих, без периодического демонтажа и повторного монтажа оборудования неизбежно снижение производительности вентиляционной системы.

Очистка вытяжного вентилятора – продление срока службы вытяжного вентилятора

Установка вентилятора в ванной комнате – очень хорошая идея. Это позволяет проветрить помещение в течение нескольких минут. Вентилятор в вытяжке увеличит тягу в самой вытяжке, что может быть полезно при повышении влажности в ванной комнате или после перекура.

Однако со временем, особенно если в ванной или туалете курят сигареты, вытяжной вентилятор сильно загрязняется. В результате конструкция становится слабее. Кроме того, подшипники двигателя теряют смазку, вентилятор не работает должным образом и может даже перегореть. Поэтому вентилятор необходимо периодически обслуживать.

Если ваш вентилятор начинает пищать и менять скорость из-за заклинивания, не выбрасывайте его, возможно, он еще долго прослужит. Начните с извлечения вентилятора. По умолчанию он крепится четырьмя саморезами. Он подключается к источнику питания с помощью простой двухпроводной клеммы. Удобно подключить вентилятор к выключателю, чтобы его можно было включать и выключать по мере необходимости.

Когда вентилятор сильно загрязнен, двигатель заклинивает и перегревается, поэтому его следует смазывать и чистить.

Рис.1. Демонтаж вентилятора начинается со снятия крыльчатки. Он крепится к валу двигателя с помощью конусной гайки. Гайку следует откручивать по часовой стрелке.

Рис.2. После откручивания гайки колесо вентилятора можно легко снять с вала.

Как снять вытяжной вентилятор в ванной: инструкции по снятию и чистке вытяжного вентилятора

Алексей Дедюлин

Ванная комната – одно из тех мест в квартире, где просто необходима хорошая вентиляция. Используется для удаления излишней влаги после душа и специфических запахов от косметики или моющих средств. Поддержание оптимального микроклимата предотвращает образование грибков или плесени, конденсата на кранах, зеркалах или трубах, постепенное разрушение отделочных материалов и порчу мебели.

Но ведь естественная вентиляция не всегда эффективна, не так ли? Именно поэтому установка принудительной вытяжной системы иногда является единственным способом устранить водяной пар и нежелательные запахи в ванной комнате. Однако длительное использование вентилятора неизбежно приводит к загрязнению его компонентов и постепенному снижению эффективности. Чтобы улучшить работу вашего прибора, необходимо знать, как разобрать вытяжной вентилятор, правильно очистить его детали и собрать.

В этом материале мы рассмотрим устройство вытяжки, разберем ее пошагово, узнаем, как ее быстро почистить, а также упомянем, почему тяга в ванной комнате может быть уменьшена даже при исправной работе вытяжки.

Конструкция и эксплуатация экстрактора

Для того чтобы правильно снять и почистить вытяжку в ванной, необходимо ознакомиться с ее конструкцией и принципом работы. Наиболее распространенными моделями для установки в ванной комнате являются осевые вентиляторы (осевые), которые монтируются на стене, где расположен вентиляционный канал.

Осевой вентилятор имеет чрезвычайно простую конструкцию. Устройство захватывает воздух, вращая ось, на которой закреплена аэродинамическая крыльчатка с лопастями. За ним находится компактный двигатель, который приводит в движение ось.

Лопасти ротора имеют определенный наклон. Он заставляет воздух проходить через систему вентиляторов, частично предотвращает обратный поток и способствует созданию давления, втягивающего воздух в воздуховод.

Конструкция и работа осевой вытяжки для ванной комнаты

Лопасти вентилятора наиболее чувствительны к загрязнению, так как большинство частиц пыли и дыма оседают на них, если помещение задымлено.

Область, где крыльчатка крепится к оси, также должна быть тщательно очищена. Помимо удаления мусора, эту область следует периодически смазывать. Несколько капель специального масла потребуется для переднего и заднего подшипников, которые расположены на двигателе.

Визуальный осмотр крышки двигателя с помощью фонаря за внешней решеткой указывает на то, что пришло время снять и очистить ее.

Другие признаки необходимости очистки включают

  • Повышение уровня шумасоздаваемый вентилятором во время работы;
  • уменьшение погружения в системе всасывания из-за снижения производительности вытяжки.

Все это свидетельствует о снижении скорости вращения воздушных лопастей, поэтому вытяжку необходимо разобрать, провести регулярную чистку и диагностику на наличие неисправностей.

Тонкости разборки и очистки вытяжки

Для демонтажа вытяжки не обязательно вызывать специалиста. Для начала необходимо найти в инструкции пункт о том, как снять переднюю крышку вентилятора для ванной комнаты, и, изучив инструкцию, приступить к последующей разборке и обслуживанию устройства самостоятельно.

Шаг №1 – Отсоединение и извлечение экстрактора

Демонтаж устройства начинается с отсоединения кабеля, подающего питание на экстрактор. Это особенно важно, если вентилятор подключен непосредственно к выключателю освещения и начинает работать одновременно с источником света в ванной комнате.

Электрический щиток квартиры

Сам кожух часто крепится несколькими винтами, которые размещаются на торце корпуса из эстетических соображений. Реже она может быть снабжена пазами, с помощью которых она фиксируется.

После снятия крышки необходимо выполнить несколько шагов:

  1. Выкрутите саморезы, которыми устройство крепится к вентиляционному отверстию.
  2. Приподнимите корпус по периметру, отводя его от стены, если он был запечатан клеем.
  3. Осторожно извлеките устройство и отсоедините его кабели от шнура питания.

Если перед разборкой вытяжка работала, дайте ей остыть, а затем снимите вентилятор.

Шаг №2 – Разборка и техническое обслуживание

После того как вентилятор остынет, аккуратно разберите его, чтобы почистить и смазать основные компоненты.

Для этого выполните следующие действия:

  1. Снимите рабочее колесо. Обычно он крепится к валу с помощью цангового метода. Чтобы отсоединить деталь, просто поверните крепежную гайку.
  2. Осторожно снимите двигатель, сначала отсоединив зажимы. Сам двигатель обычно крепится к корпусу двумя винтами.

Затем можно приступить к очистке деталей и смазать некоторые детали машинным маслом: подшипники, оси. Пыль с участков, которые невозможно очистить, лучше всего удалять мягкой щеткой среднего размера.

Отверстие в вентиляционном канале

Тщательно промойте водой крыльчатку вентилятора, наружный кожух и сетку от насекомых из отстойника. Лучше не использовать моющие средства, так как они могут быть довольно агрессивными по отношению к пластику.

Обычное хозяйственное мыло без отбеливателя является оптимальным чистящим средством. Это позволит получить густую, насыщенную мочалку, которая эффективно удалит грязевые отложения с деталей капота.

Следующий шаг – смазка основных компонентов вытяжки. Для нанесения смазки лучше всего использовать шприц с тонкой иглой. Вращайте вращающиеся части, чтобы равномерно распределить масло.

Перед сборкой тщательно просушите все узлы и удалите излишки масла, протерев необходимые участки ветошью.

Шаг №3 – Сборка и повторная сборка прибора

Сборка вытяжки также не требует особых знаний. Далее рассмотрим, как собрать настенный вентилятор после успешной очистки.

Восстановление структурной целостности включает в себя несколько ключевых моментов:

  • монтаж двигателя в корпус, а затем подключение клемм;
  • крепление аэродинамической крыльчатки к оси.

При креплении крыльчатки необходимо соблюдать особую осторожность: установка крыльчатки назад может создать обратную тягу, препятствуя выходу загрязненного, влажного воздуха из ванной комнаты.

Установка вентиляционной крышки в ванной комнате

Всю необходимую информацию о том, как монтировать вентилятор, можно найти в инструкции к прибору.

Обычно пользователю приходится собирать основную часть конструкции:

  • Нанесите клей “Жидкие гвозди” на заднюю часть корпуса;
  • Установите колпак в отверстие, проделанное в колодце;
  • Затяните все винты по периметру корпуса;
  • Подключите питающие линии;
  • Вставьте москитную сетку;
  • Если крышка не имеет пазов, закрепите ее винтами.

После установки убедитесь, что устройство находится в рабочем состоянии, проверив, что оно включено и создает достаточную тягу.

Типичные причины снижения тяги

Если после очистки вытяжки в ванной комнате ее производительность не увеличилась до номинальной, стоит определить причины неисправности устройства.

Помимо естественного износа оборудования, на уровень всасывания может влиять множество различных факторов. Однако наиболее распространенной причиной недостаточного воздухообмена является пониженная тяга. Почему же эффективная и чистая вытяжка с принудительной тягой не может удалить влажный воздух?

Причина № 1 – плохой воздухообмен

Настенная вытяжка нуждается в притоке свежего воздуха для отвода воздушного потока. Для этого в нижней части двери должны быть предусмотрены специальные отверстия с решетками, которые позволяют воздуху из других помещений поступать в ванную комнату.

Дверь с вентиляционными решетками

Если вы не можете или не хотите заменить внутреннюю дверь, чаще оставляйте ее приоткрытой, увеличьте зазор между дверным полотном и коробкой или самостоятельно прорежьте вентиляционные отверстия.

Пластиковые окна, тщательно утепленные стены и прочная входная дверь с хорошей изоляцией значительно уменьшат количество наружного воздуха, попадающего в квартиру. По этой причине важно периодически проветривать все помещения, даже зимой. Также следует устанавливать окна с приточным клапаном.

Причина №2 – Засорение вентиляционных каналов

Если вентиляционные каналы забиты или засорены, даже эффективная вытяжная система не справится со своей задачей. Поэтому проверьте, есть ли в помещении естественная вентиляция. Если система принудительного всасывания не имеет обратного клапана, это можно сделать самым простым способом. Этот тест можно проводить в холодное время года, так как летом, когда температура внутри и снаружи слишком высока, не будет достаточного перепада давления.

После выключения вентилятора обеспечьте приток свежего воздуха, открыв окна в квартире и дверь в ванную комнату. Прижмите ткань к выхлопной решетке. Если к отверстию притягивается лист яркой бумаги, значит, с функцией вентиляции все в порядке. Если тяги нет, обратитесь в управляющую компанию здания, которая проверит вентиляционные каналы и проведет их очистку.

Очистка вентиляционного канала

Кроме того, конденсат на зеркале после купания также может указывать на наличие сквозняка. Если пар быстро исчезает, когда вы открываете дверь в помещение, это означает, что естественная вентиляция работает правильно.

Причина №3 – Установка мощных вытяжных вентиляторов соседями

Если соседи снизу установят слишком мощные вентиляторы, тяга в воздуховоде может значительно уменьшиться из-за быстрого потока воздуха. В некоторых случаях может возникнуть явление обратной тяги, когда воздух из ванных комнат других пользователей задувается в помещения на этажах выше.

Чтобы избавиться от этих проблем, стоит либо договориться с соседями, либо установить более эффективное вытяжное устройство с принудительной циркуляцией воздуха.

Однако последний вариант может причинить неудобства тем, кто находится выше, и может потребовать расширения отверстия в стене, ведущего к воздуховоду. Это связано с тем, что на номинальную производительность вытяжного вентилятора также влияет диаметр входного отверстия воздуховода.

Причина №4 – наличие обратного клапана

Чтобы неприятные запахи от соседей снизу не проникали в ванную комнату, пользователи часто дополняют конструкцию скрытой дымоходной системы специальным элементом – обратным клапаном. Он перекрывает поток воздуха из вентиляционного канала.

Но при отсутствии нормальной приточки и установке некачественной вытяжки он полностью закупоривает воздуховод, тем самым лишая помещение естественного способа вытяжки воздуха

Выводы и полезное видео по теме

Автор следующего видеоролика подробно описывает процесс снятия крышки капота и количество грязи, оседающей на деталях:

Автор следующего видео объясняет, как правильно установить вытяжку на стене ванной комнаты, если отверстие, ведущее к вентиляционному каналу, намного больше диаметра входного отверстия вентилятора:

Подробную разборку и ремонт вытяжки демонстрирует другой автор:

Хорошо работающий вытяжной вентилятор в ванной комнате необходим для поддержания хорошего микроклимата во всем доме, поскольку наличие избыточной влаги в одном помещении неизбежно скажется на общем уровне влажности в доме.

Как и любой другой прибор, вытяжной вентилятор требует периодического обслуживания и очистки. Демонтаж, разборка, очистка и повторная установка настенной вытяжки не занимает много времени и не требует специальных знаний. Однако если после проведения регламентных работ вентилятор по-прежнему не обеспечивает достаточный воздухообмен, стоит обратить внимание на правильное функционирование естественной вентиляции.

Вы недавно разбирали свой вентилятор и очищали его от мусора? Поделитесь своим опытом с другими пользователями и расскажите, что было самым трудным в работе. Если у вас остались вопросы по теме статьи, задайте их нашим экспертам – форма обратной связи ниже.

Как разобрать вытяжной вентилятор в ванной: инструкции по демонтажу и чистке вытяжного вентилятора

Как удалить смазку из вытяжного вентилятора? Каждая домохозяйка знает, как быстро может засориться этот прибор и как трудно бывает очистить толстый слой жира.

Перед чисткой полезно прочитать инструкцию по эксплуатации, так как вытяжку необходимо разобрать.

Вот несколько советов, которые мы рекомендуем вам принять во внимание:

  • Никогда не разбирайте прибор, не отключив его от сети.
  • Следующим шагом будет снятие крышки капота. Ссылаясь на инструкции и подробную схему сборки/разборки, найдите защелки капота.
  • Обратите внимание, что трубку, которая является воздушным каналом, также необходимо регулярно чистить. Некоторые владельцы просто заменяют трубки на новые, но этот метод работает не на всех моделях вентиляционных систем.
  • Затем следует хорошо очистить фильтр и сам корпус прибора от жировых отложений.

Разборка вентилятора: Особенности различных типов и инструкции по разборке

Решив проблему с фильтром, переходите к очистке основных частей прибора, а именно двигателя и вентилятора. Вытяжной вентилятор можно очистить, промыв его в растворе мыла и соды.

Что касается самого двигателя, его ни в коем случае нельзя замачивать, иначе он придет в негодность. Отсоедините двигатель от крышки и протрите его мягкой тканью, смоченной в растворе мыла и соды.

Соблюдайте особую осторожность, чтобы не коснуться проводов двигателя. Если вы сомневаетесь в своей способности справиться с этой задачей, обратитесь в сервисный центр.

21/10/2013 Вытяжной вентилятор в ванной комнате снова гудит. Вентилятор очень надежен и работает ровно шесть месяцев. Покупка нового Silent – 100, который сейчас является распространенной моделью в моем доме, стоит довольно дорого. Поэтому его можно чистить и смазывать. Вентилятор выглядит так, как будто его не разбирали, но это так.

Поэтому во время разборки мы сняли решетку радиатора, что, надеюсь, не является проблемой. Теперь у нас есть вид на крыльчатку.

Крыльчатка плотно сидит на валу двигателя, и ее можно просто вытащить. Здесь необходимо соблюдать осторожность, так как края лезвий острые. Если это невозможно, есть другое решение.

На противоположной стороне ротора найдите защелки на корпусе двигателя, поверните корпус по часовой стрелке против обоймы, чтобы отсоединить двигатель, теперь он упадет в сторону ротора. Будьте осторожны с проводами, которые спрятаны под специальной заглушкой.

Штекер просто вытягивается по направлению к ротору.

Соблюдайте осторожность, чтобы не повредить изоляцию об острые края.

Я смог снять ротор без проблем, поэтому я снял двигатель без ротора.

Это пазы в обойме, которые удерживают корпус двигателя.

Корпус двигателя собран из двух половин с резиновыми амортизаторами. Половинки соединяются между собой с помощью зажимов.

Корпус можно легко отделить, открыв зажимы.

Вал вращается на двух подшипниках, которые необходимо промывать парафином и смазывать.

Для этой цели я использовал смазку Castrol LMX.

Сегодня мы поговорим о том, какие вентиляторы для ванных комнат выпускает промышленность и как устроена система вентиляции. Хотя для жителей жилых домов эта тема не актуальна, владельцы частных коттеджей всерьез интересуются тем, как правильно настроить и установить оборудование. Основным параметром для квартир является уровень звукового давления (шум), измеряемый в децибелах. Вытяжной вентилятор нарушает ваш сон, если он работает посреди ночи.

SolerAmp;Palau производит широкий спектр оборудования. Их нельзя назвать дешевыми, но цены на отдельные товары доступны. Серия Silent известна своими чрезвычайно тихими вентиляторами для ванных комнат. Устройство имеет достойный класс электрозащиты и не требует заземления. Отличительными чертами семьи являются:

  • Бесшумная работа. Производитель не указывает конкретное значение, поэтому следует спросить об этом параметре у продавца. Эта полезная опция достигается простым способом: асинхронный двигатель устанавливается на специальные амортизаторы из резины и стали. Демпфирующие элементы смягчают вибрации, возникающие во время работы, предотвращая передачу возмущений на стену или корпус.
  • Обратный клапан в задней части вентилятора для ванной комнаты предотвращает поток воздуха в направлении, противоположном указанному. Конструкция состоит из двух створок, которые складываются в ровный круг, когда устройство выключено. Преимуществом этого способа является отсутствие обратной тяги. Однако нет никакой гарантии, что вентиляция с естественной аспирацией сможет открыть заслонку, а это означает, что подача чистого воздуха будет нарушена. Производитель об этом умалчивает, лучше уточнить этот вопрос перед покупкой вытяжки для ванной комнаты.

Предлагается несколько типоразмеров, хотя диаметр отверстия для Silent 100 необычен – 105 мм. Выбор этой цифры трудно обосновать. Толщина стенок корпуса составляет около 2,5 мм, что сделано для максимальной передачи энергии. В руководстве указаны размеры:

  1. Тихий 100 – 105 мм.
  2. Бесшумный 200 – 125 мм.
  3. Бесшумный 300 – 160 мм.

Устройство представляет собой осевой вентилятор и устанавливается на входе в вентиляционный канал. При установке на выходе тяга меняется на противоположную. Солер.В Палау имеются собственные регуляторы скорости для асинхронных двигателей. Схема подключения не приводится, но есть основания полагать, что для контроля скорости подойдет любое устройство российского производства, например, СРМ – 2,5. Он работает за счет изменения амплитуды напряжения и основан на симисторах.

Это не лучший способ регулирования, но трудно получить однофазный инвертор 220 В, который плавно изменяет частоту импульсов. Конечно, можно построить свой собственный, если у вас есть знания в области радиочастотной электроники и опыт в сборке и настройке оборудования. В противном случае проще заплатить один раз, чем расплачиваться со сгоревшим асинхронным двигателем.

Старайтесь выдерживать условия эксплуатации. Бесшумный диапазон используется в помещении при температуре 0-40 ºC. Конечно, 100% влажность не является противопоказанием. Некоторые модели оснащены гигростатом, который включается автоматически в зависимости от заданных условий. Для достижения этого результата с помощью специального потенциометра устанавливается относительная влажность воздуха, при превышении которой включается бытовой вытяжной вентилятор в ванной комнате.

При установке устройства есть только одна сложность: кабель питания выходит прямо из стены. Конечно, при наличии умелых рук обойти это ограничение несложно, но тогда производитель не гарантирует безопасную и надежную работу вытяжного вентилятора в ванной комнате. Даже школьник может закрепить устройство на стене, если у него дома есть перфоратор.

Расположите корпус в нужном месте, отметьте карандашом будущие отверстия, пробейте отверстия молотком на глубину крепежа и не забудьте вставить кабель перед окончательным закреплением. Для неизвестной цели специально поставляется резиновое уплотнение, которое необходимо нанести на кабель перед вводом его в отверстие. Скорее от требований по герметизации. Solerусилитель;



Палау предоставляет аналогичный, несложный способ заблаговременного устранения пробелов и недостатков. Подходит ПВА2 с небольшим поперечным сечением (например, 0,5 мм2 ). Я видел конструкцию, в которой ток проходил через сигнальный провод к динамику. Мощность достаточно низкая, поэтому маловероятно, что провод перегорит.

Умным способом, SВентиляторы для ванной комнаты Amp;P Silent Design вписываются в любой интерьер. Установка вытяжки для ванной комнаты производится по схеме, описанной ранее, на отверстие диаметром 105 мм.

Было упомянуто, что СолерAmp;Palau собственные контроллеры для запуска асинхронных двигателей в нужном режиме. Устройство не имеет ярких преимуществ, кроме продуманной конструкции и защиты.



Есть много умельцев, которые хотят купить вытяжной вентилятор для ванной комнаты и сделать регулятор своими руками. Рекомендуется поместить устройство в место, недоступное для воды. Очень важно, чтобы длина кабеля, соединяющего вытяжной вентилятор с контроллером, не была слишком большой. Рекомендуется ограничить длину до десяти метров.

Схему подходящего устройства можно найти в Интернете. Контроллер называется NF246. Устройство имеет мощность 1000 Вт и, на первый взгляд, подходит для однофазного асинхронного двигателя. Можно запитать пять вытяжных вентиляторов для ванных комнат.

Вентилятор для ванной комнаты должен иметь максимальную производительность, но производители предпочитают не указывать объем в кубических метрах, как это делается для вытяжек. В большей степени это связано с пониманием проектировщиков, что при хорошей естественной вентиляции никто не будет использовать принудительную вентиляцию, за редким исключением. Если возникают трудности с погружением, эффективность зависит от трех факторов:

  1. Скорость вращения лезвия.
  2. Мощность двигателя.
  3. Сопротивление вентиляционного канала.

Последний параметр недоступен производителю, поскольку он зависит от конкретных условий и не может быть предсказан. Но опытный инженер может рассчитать КПД на месте или измерить его с помощью анемометра.

Вентиляторы для ванной комнаты предназначены для поддержания определенного уровня влажности, поэтому мы рекомендуем выбирать модели со встроенным гигростатом. Они будут работать автоматически столько, сколько необходимо. Это полезно, если нет обратной тяги. В последнем случае SВентиляторы Amp;P оснащены специальным клапаном, о котором уже говорилось выше.

Сегодня я покажу вам самый простой и в то же время надежный способ самостоятельно установить вытяжку в ванной комнате без сверления плитки и использования специальных инструментов.

В примере установки мы используем Samp;P Silent 100. Кстати, это удачная, достаточно популярная модель, которая пользуется заслуженной популярностью у потребителей, а главное она очень тихая, с уровнем шума всего 26 дБ. Я советую своим клиентам устанавливать этот вытяжной вентилятор в ванных комнатах, туалетах и санитарных помещениях.

Методы очистки

Когда все части вытяжки готовы к очистке, самое время подумать, как действовать дальше. Для борьбы с грязью можно использовать как специальные моющие средства, так и традиционные методы.

Вот некоторые из наиболее эффективных моющих средств:

  • Пищевая сода, которую каждый может найти у себя дома, лучше всего справляется с засохшими жирными пятнами.
  • Пищевая сода, которую каждый может найти в хозяйстве, также является хорошим моющим средством.
  • В этом случае поможет средство для мытья посуды.
  • Профессиональные моющие средства идеально подходят для удаления жира.
  • В магазинах продаются специальные моющие средства для чистки плит и духовок.

Что еще можно использовать для очистки вытяжки над газовой плитой?

  • Средство для блокировки дренажа.
  • 9% раствор уксусной кислоты.
  • Лимонная кислота.
  • Жироудалители на щелочной основе – для самых сложных случаев.

Чтобы узнать подробности и нюансы процедуры очистки, посмотрите это видео о том, как очистить вытяжку.

Как снять крышку с вентилятора в ванной комнате

Очистка вытяжного вентилятора – продление срока службы вытяжного вентилятора

Однако со временем, особенно если вы курите в ванной или туалете, вентилятор становится очень грязным. Как следствие, тяга ослабевает. Кроме того, со временем смазка в подшипниках двигателя истощается, и вентилятор не работает должным образом и даже может перегореть. По этой причине вентилятор следует периодически обслуживать.

Если ваш вентилятор начинает визжать и менять скорость из-за заикания, не спешите выбрасывать его, возможно, это еще продлит срок его службы. Первым шагом является снятие вентилятора. В стандартной комплектации вентилятор оснащен четырьмя саморезами. Он подключается к источнику питания через простую двухпроводную клемму. Удобно подключить вентилятор к выключателю, чтобы его можно было включать и выключать по мере необходимости.

При сильном загрязнении вентилятора двигатель заклинивает и перегревается, поэтому его следует смазывать и чистить.

Рис.1. Демонтаж вентилятора начинается со снятия крыльчатки. Он крепится к валу двигателя с помощью конической резьбовой втулки, и гайку необходимо откручивать по часовой стрелке.

Рис.2 После откручивания гайки крыльчатка вентилятора может быть легко снята с вала.

Ссылка на последний обзор Vents 100 Silenta-ML от 2018 года: распаковка .

Провод выключателя оборвался. Она отсырела и отломилась. Пришлось открыть капот, чтобы заменить его.

Рис.3.Поверните вентилятор на лицевую сторону и отсоедините провода двигателя от клемм. В противном случае двигатель нельзя будет снять.

И снимите двигатель, он закреплен двумя винтами.

Рис.4 Двигатель закреплен в корпусе вентилятора двумя винтами. Для демонтажа двигателя необходимо открутить их. При демонтаже двигатель необходимо поддерживать. Если вы разбираете вентилятор, который только что работал, наденьте перчатки, так как двигатель горячий. Либо охладите двигатель перед разборкой.

Вот сам двигатель вентилятора.

Рис.5. Чтобы смазать вентилятор, нанесите несколько капель масла на передний и задний подшипники. Удобно использовать медицинский шприц с иглой. Залейте масло в месте входа вала в корпус двигателя с одной и с другой стороны.

Дайте остыть. Затем очистите щеткой и смажьте. Для смазки вентилятора необходимо две капли моторного масла, много масла заливать не нужно. Одна капля нужна для переднего подшипника, другая – для заднего. Продолжайте вращать ротор (вал) двигателя вручную, чтобы смазка распределилась. Вы сразу почувствуете, что она стала вращаться намного лучше. Теперь двигатель не глохнет и не перегревается.

Затем все детали промываются под проточной водой.

Рис.6 Все пластиковые детали моются водой с моющим средством. Перед сборкой все детали должны быть хорошо высушены.

Теперь соберите вентилятор и установите его на место.

Рис.7 Соберите вентилятор в обратном порядке. Сначала установите двигатель, затем подключите клеммную колодку, а затем установите крыльчатку. Установите собранный вентилятор на место и подключите его к блоку питания.

Мы проверили, как легко вернуть к жизни старый вентилятор. В большинстве случаев поломка вентилятора вызвана загрязнением и отсутствием смазки в подшипниках двигателя. Регулярно очищая и смазывая двигатель, вы можете продлить срок службы вашего вентилятора. Вся работа занимает не более 10-15 минут и экономит время и деньги, которые можно потратить на новый вентилятор для ванной или кухни.

Установка вентилятора в ванной комнате, туалете

Установить вытяжной вентилятор в ванной комнате, туалете или на кухне легко своими руками и без привлечения сторонней помощи. Подскажите, пожалуйста, как снять решетку с вентилятора Вентс для очистки? Весь процесс занимает от 15 до 20 минут. Из этой инструкции вы узнаете, как правильно выполнить установку. Перед началом установки подключите вентилятор в соответствии с данным руководством и выберите подходящий для вашей кухни, ванной комнаты и туалета.

Рекомендую перед установкой вентилятора ознакомиться с аннотацией из комплекта, в которой должны быть точно на русском языке указаны порядок и особенности установки для вашей модели. Если инструкция или описание отсутствуют, это, скорее всего, признак того, что полученный вами товар является дешевым или некачественным.

  • Помните, что вытяжной вентилятор будет работать должным образом только при условии свободного притока свежего воздуха через зазор между дверью и полом или через щели в двери.
  • Установка вентилятора будет бесполезна, если вентиляционная шахта заблокирована. Как проверить, работает ли он, читайте здесь.
  • Монтаж следует выполнять только после подключения вентилятора к воздуховоду. Нередко приходится прокладывать отдельный электронный кабель от ближайшей распределительной коробки. О том, как правильно это сделать, вы можете узнать на этой странице.
  • Иногда необходимо расширить вентиляционный канал, если вентилятор плохо в него помещается. Как установить вентилятор в ванной комнате КАК УБРАТЬ ВЕНТИЛЯТОРЫ ПОД КРЫШЕЙ? Если отверстие напротив еще больше, чем вам нужно, то выберите пластиковую трубу и вставьте ее в отверстие так, чтобы она соответствовала сечению вытяжного вентилятора. Подскажите, пожалуйста, как снять крышку вентилятора в ванной? Я не могу найти никаких защелок или креплений, где они могли бы быть. Затем заполните зазоры между трубой и стеной ванной комнаты или туалета монтажной пеной. Когда пена затвердеет, срежьте излишки ножом.
  • Обязательно снимите и проверьте, чтобы решетка вентилятора полностью закрывала незавершенную зону в ванной комнате или туалете. При необходимости зашпатлюйте и загладьте те места вокруг решетки, которые она не закрывает.

Как почистить или заменить вентилятор в ванной комнате. Пошаговые инструкции.

Очень важно установить в ванной комнате вытяжной вентилятор и запускать его каждый раз, когда вы принимаете душ или ванну, на 15-20 минут, чтобы вентилятор мог удалить излишки влаги, которые могут вызвать плесень или гниение.

Воздух, проходящий через вентилятор, со временем осаждает пыль на кожухе решетки вентилятора и деталях двигателя. Крышку решетки вентилятора и корпус двигателя следует очищать от пыли каждые шесть месяцев.

Как очистить вытяжной вентилятор в ванной комнате

1. выключите вентилятор с помощью выключателя или в автоматическом распределительном щите.

2. снимите крышку, нажмите на подпружиненные клеммы проводов, расположенные с обеих сторон крышки, а затем вытащите клеммы из паза в корпусе вентилятора.

3. положите кожух вентилятора на полотенце и с помощью пылесоса с насадкой-щеткой удалите пыль с кожуха и решетки вентилятора как внутри, так и снаружи.

4. Пропылесосьте внутреннюю поверхность корпуса вентилятора и вокруг двигателя. Используйте специальную насадку пылесоса для труднодоступных мест.

Установите крышку вентилятора на место, вдавив выступы на крышке вентилятора в пазы на корпусе вентилятора. Установите вентилятор на прежнее место.

Если по какой-либо причине аппарат искусственной вентиляции легких необходимо заменить, ознакомьтесь с нашими пошаговыми инструкциями по замене.

Как заменить вытяжной вентилятор в ванной комнате

Вытяжные вентиляторы в ванной комнате необходимы для удаления избыточной влаги, которая может вызвать плесень или гниение (грибок), а также способствовать повреждению стен или потолка. В отличие от старых вентиляторов, новые модели работают гораздо тише и эффективнее.

1. При выборе вытяжного вентилятора для ванной комнаты найдите модель, которая работает тихо (1,5 единицы сна или меньше) и перемещает достаточное количество воздуха (кубический метр (куб. м) в минуту), необходимое для нормального функционирования этого помещения.

2. покрыть пол в ванной комнате, чтобы защитить его от царапин.

3. выключите автоматический выключатель, управляющий вытяжным вентилятором в ванной комнате.

4. снимите крышку вентилятора.

5. отсоедините жгут проводов и извлеките двигатель вентилятора из корпуса.

6. отсоедините вентиляционную трубу от корпуса вентилятора.

7. снимите корпус вентилятора. 8.

При необходимости отрегулируйте существующее отверстие в потолке, чтобы оно совпадало с корпусом нового вентилятора. 9.

9. прикрепите корпус вентилятора к потолочным балкам

Подсоедините электрические провода к корпусу вентилятора. 11.

11. подсоедините вентиляционную трубу к корпусу вентилятора.

12. Подсоедините вентилятор и жгут электропроводки к кузову. 13.

Установите крышку на место и установите вентилятор. 14.

14. Включите выключатель и проверьте правильность работы вентилятора.

В большинстве квартир в ванной и туалете нет окон – поэтому для создания хорошего воздухообмена в помещении необходимо обеспечить искусственную вентиляцию. Работа такого устройства обеспечивает оптимальный уровень влажности, предотвращая появление плесени на потолках и стенах. Однако периодически его следует снимать с вентилятора для очистки или замены.

Зная, как правильно снять вентилятор в ванной и установить его на место, вы сможете сделать эту работу самостоятельно, не нанимая профессионала.

Вентилятор на стене ванной комнаты

После нескольких лет использования (или раньше, если вы курите в ванной или туалете) производительность вентилятора снижается. Причины проблем следующие:

  • Засорение лопастей агрегата, уменьшение тяги вентиляционной системы;
  • Ухудшение характеристик смазки, вызывающее снижение скорости вращения ротора и повышение уровня шума;
  • Износ деталей устройства, требующих замены.

Из-за уменьшения потока воздуха через лопасти вентилятора влажность в ванной комнате или туалете повышается, и условия становятся не такими комфортными. Ситуацию можно исправить, проводя периодическое техническое обслуживание блоков и, при необходимости, заменяя их на новые. Если вы их замените, вы сможете улучшить работу вашей вентиляционной системы, выбрав более эффективную модель.

Время чистки или замены вентилятора можно определить по скрипам и шумам, вызывающим акустический дискомфорт. В большинстве случаев воздух в такой ситуации не является свежим, и двигатель перегревается, увеличивая риск выхода из строя.

Очистка фильтра

Итак, пришло время разобраться с вопросом: как очистить фильтр кухонной вытяжки? Именно в фильтре скапливается большая часть грязи, пыли и жира, поскольку он защищает внутреннюю часть вытяжки от попадания мусора.

Он выглядит как тонкая многослойная сетка, которую практически невозможно очистить голыми руками. Если фильтрующий элемент загрязнен незначительно, его очистка не должна представлять проблемы.

Просто поместите его в кастрюлю с горячей водой и через некоторое время очистите моющим средством. Затем промойте решетку под проточной водой и дайте ей полностью высохнуть.

Если простая чистка не помогает, придется прибегнуть к более эффективному методу – кипячению. Выберите подходящую емкость, поместите в нее фильтры и наполните водой.

Этот процесс можно повторять или продлевать до тех пор, пока не будет достигнут желаемый результат. Щелочные чистящие средства не следует использовать часто, так как они могут повредить металлическую структуру.

Разборка вентилятора: особенности различных типов и инструкции по разборке

Сегодня рассмотрим особенности, основные недостатки, процесс и алгоритм демонтажа вытяжного, канального и напольного вентилятора.

Эти устройства устанавливаются внутри вытяжных шкафов. Чаще всего причиной выхода из строя вытяжного устройства является перегорание предохранителей, расположенных на двигателе внутри вентилятора. И чтобы исправить это, вам нужно заменить предохранитель. Для этого необходимо добраться до самого двигателя, который находится внутри. Для его разборки вам понадобится только отвертка.

Алгоритм разборки следующий:

  • Снимите механизм со стены. Демонтаж устройства – довольно деликатная работа, поэтому добраться до двигателя, не сняв вентилятор со стены, будет очень сложно, к тому же есть вероятность нанести еще больше повреждений во время разборки.

Вентилятор для ванной комнаты в сборе

  • Снимите крышку. Лицевая панель крепится к механизму, как правило, винтами, поэтому снять ее не слишком сложно. Вам просто нужно выбрать подходящую отвертку.
  • После снятия передней панели переверните вентилятор вверх дном. Снимите крышку на задней панели устройства. К сожалению, задняя панель обычно припаяна к корпусу, поэтому ее придется отрывать. Вам потребуется подготовить немного клея типа “Момент” для сборки механизма.
  • Снимите рабочий узел с лезвиями. Этот компонент никак не прикреплен к корпусу, так как для его крепления требуется болт. Поэтому удалить его очень просто.
  • Переверните машину вверх дном. Снимите крышку двигателя. Это эллипсоидный компонент, расположенный сразу за лицевой панелью. К сожалению, обычно он также припаян к шасси, поэтому его также нужно отсоединять и снова устанавливать, приклеивая.
  • Отсоедините кабели питания. Сняв крышку, вы уже видите цель – двигатель. От него силовые кабели проходят через специальные отверстия и направляются в заднюю часть корпуса. Эти кабели должны быть удалены через те же отверстия.
  • Снова проверните механизм в обратном направлении. Сзади, где ранее находился лепестковый элемент, вы увидите несколько винтов (обычно 2). Эти винты используются для крепления двигателя к корпусу. Просто открутите их, и цель достигнута.

Когда вы доберетесь до двигателя, рядом с обмоткой вы найдете предохранитель. Его можно легко снять и заменить на новый.

Вытяжной вентилятор

Эти вентиляторы устанавливаются внутри кухонных вытяжек и используются для отвода загрязненного воздуха. Основная проблема такого устройства – грязь. Когда навес находится в эксплуатации, внутри него скапливается много грязи и мусора. Это приводит к появлению странных звуков при работе вытяжки, а также неприятных запахов. Мы рекомендуем чистить вытяжные блоки и всю вытяжную систему не реже одного раза в год.

Сложность снятия кожуха заключается в том, что вам все равно придется добраться до самого вентилятора. Он расположен внутри кожуха, поэтому снять вентилятор, не разобрав его, невозможно.

Для снятия вытяжного вентилятора вам также понадобятся отвертки, которые соответствуют винтам, удерживающим вместе основные компоненты вытяжного вентилятора.

Теперь алгоритм снятия кожуха и вентилятора:

  • Выключите питание вытяжки.
  • Снимите сам капот. Доступ к вентилятору возможен только с верхней стороны, которая крепится к дымоходу. Вытяжка должна быть отсоединена. Его можно прикрепить непосредственно к трубе или, например, к шкафу. Колпак крепится винтами, поэтому для его отсоединения вам понадобится подходящая отвертка.
  • Поместите вытяжку на стол. Снимите решетку с ее нижней части. За решеткой находится сам вентилятор.
  • Снимите крышку механизма. Рабочий механизм, ножи и двигатель защищены крышкой, которая крепится к корпусу с помощью винтов. Положите капюшон так, чтобы верхняя сторона была видна. На нем вы должны найти винты, которые крепят кожух к корпусу. Эти винты могут быть не видны из-за загрязнения, поэтому внимательно осмотрите корпус. Их должно быть как минимум 4.
  • Переверните снятую крышку вверх дном. За корпусом находится сам вентилятор. Лезвийный элемент крепится к корпусу одним винтом вдоль оси скручивания. Иногда его можно закрепить гайкой.
  • После снятия управляющего элемента можно получить доступ к двигателю. Он крепится к корпусу так же, как и мотор вентилятора в ванной – двумя винтами сзади. Винты могут быть оснащены защитными резиновыми колпачками.

После отсоединения двигателя можно приступать к очистке корпуса, кожуха, блока управления и т.д. Перед сборкой необходимо проверить соединительные детали на наличие коррозии, чтобы предотвратить их повреждение под действием собственного веса дышла. Если сравнить алгоритм с разборкой вентиляторов для ванной комнаты, то в этом случае ничего не нужно отсоединять и, следовательно, не нужно клеить. Все соединено болтами, что означает, что вы можете разобрать его, не разрушая.

Хотя эти вентиляторы уже давно уступили место кондиционерам, они по-прежнему активно используются во многих домах, квартирах и офисах, особенно в жаркие летние дни. Демонтаж такого устройства необходим, поскольку со временем рабочие механизмы засоряются и подвергаются коррозии. В результате рабочий качающийся механизм разгоняется медленнее, лопасти не достигают необходимой скорости, и вентилятор теряет свою эффективность.

Рекомендуется чистить и смазывать вентилятор каждый год перед началом сезона, так как во время хранения вентилятор засоряется. Для демонтажа требуется отвертка.

Процедура демонтажа напольного вентилятора:

  • Снимите защитную решетку. Крышка фиксируется тремя специальными рычагами, которые легко открываются вручную.
  • Отсоедините лопасти. Они фиксируются гайкой на торсионной оси. Гайка сконструирована таким образом, чтобы ее можно было открутить вручную. Особенность заключается в том, что если обычные гайки откручиваются против часовой стрелки, то гайка-лезвие откручивается по часовой стрелке и затягивается против часовой стрелки.
  • 3 Снимите подшипник и внутреннюю решетку. Он также закреплен гайкой, но эту гайку необходимо откручивать против часовой стрелки.
  • 4. Отвинтите кнопку управления машиной. Его можно легко удалить вручную.

Снятие лезвий, защитных кожухов и кожуха

  • Снимите защитный кожух. Основные рабочие механизмы вентилятора защищены корпусом. Он крепится к корпусу двумя винтами в передней части вентилятора и одним винтом в задней части. Важно соблюдать осторожность при снятии корпуса после откручивания винтов. Сразу за ней находятся все рабочие механизмы, соединенные кабелями, поэтому при снятии крышки можно по неосторожности повредить двигатель или кабели.
  • Снимите маятниковый механизм. Она расположена на задней части вентилятора и крепится теми же винтами. Отсоединяйте осторожно, бережно относясь к кабелям.
  • Проверьте вращение главного вала. Если он вращается свободно, то он не ржавый, но если он не вращается свободно и скрипит, то его нужно смазать.
  • Снимите двигатель. Он помещен в металлическую коробку. Коробка прикручивается к задней части вентилятора. Когда вы откроете коробку, будьте очень осторожны, так как внутри находятся 4 маленьких кабеля, которые ни в коем случае нельзя повредить.

После снятия двигателя открывается полный доступ к главной рабочей оси станка. Его необходимо проверить на наличие ржавчины и различных деформаций. Если обнаружена коррозия, необходимо очистить ось, не повредив резьбу. Если причиной неисправности вентилятора является деформация оси, ее необходимо заменить.

Смазка вала вентилятора

В настоящее время наиболее распространенным типом вентилятора является канальный вентилятор. Это связано с тем, что принцип его работы схож с принципом работы кондиционера. Он не только очищает воздух, но и поддерживает его определенную температуру. При всем этом воздуховодный тип по своей конструкции является наиболее сложным для ремонта. Поэтому мало кто способен самостоятельно определить причину неисправности.

Причин может быть несколько. От простого загрязнения до перегрева двигателя. Причина, характерная только для конкретного типа воздуховода, может заключаться в необходимости изменить направление воздуховода. В любом случае, механизм необходимо разобрать и тщательно осмотреть.

Сам вентилятор канального типа является лишь частью системы фильтрации воздуха, но самой важной. Он направляет воздух в систему фильтрации и очистки.

Демонтаж вентилятора зависит от ряда факторов. Прежде всего, это способ заводской сборки. Детали можно соединить с помощью винтов, саморезов и т.д. или сварить. Кроме того, канальные вентиляторы собираются специально для системы фильтрации. В зависимости от системы, дизайн и конструкция узла могут различаться. Поэтому будет описана разборка наиболее распространенного типа канального вентилятора – квадратного.

Для разборки вам понадобятся отвертка и плоскогубцы.

1. отсоедините источник питания.

2. отсоедините манипулятор от фильтровальной установки. Вентилятор – это край системы, поэтому его отделение не будет сложной задачей. Труба соединена с одной из стенок механизма. Как правило, труба не сваривается, а закручивается. Поэтому его можно легко снять с помощью отвертки.

3. отсоедините устройство от стены. Как и прибор для ванны, канальный прибор нельзя демонтировать, не сняв его со стены.

В снятом состоянии весь механизм представляет собой вентилятор в большом квадратном корпусе. Его стенки используются для регулировки направления собранного воздушного потока. Поэтому, если необходимо изменить направление, коробка будет основным демонтажным компонентом. Само устройство в этом случае разбирать не нужно. Если требуется осмотреть двигатель или оценить целостность лопастей, необходимо демонтировать и разобрать сам вентилятор.

4 Снимите лезвия. Они крепятся к двигателю гайкой вдоль главной рабочей оси. Гайку можно легко открутить с помощью плоскогубцев. Сам электродвигатель в большинстве случаев приварен к коробке, поэтому его обычно не разбирают.

5 После снятия лопастей открывается доступ к двигателю. Двигатель, как и в других типах вентиляторов, крепится болтами. При снятии и осмотре двигателя соблюдайте осторожность, чтобы не повредить проводку.



«Июль в Швейцарии» — издательский дом
