Что такое запорный клапан крана: устройство и принцип работы

Запорный клапан (который в быту часто называют вентилем) — это устройство трубопроводной арматуры, предназначенное для полного перекрытия потока рабочей среды. В отличие от регулирующей арматуры, его основная задача заключается в обеспечении герметичного состояния «открыто» или «закрыто». При использовании запорного клапана управление происходит через вращение маховика, что приводит к поступательному движению шпинделя и перемещению затвора (золотника) относительно седла.

Терминология: вентиль или клапан?

В разговорной речи сантехники и домовладельцы часто используют слово «вентиль» для обозначения любого устройства с ручкой-маховиком. Однако согласно ГОСТ 24856–2014, термин «вентиль» считается устаревшим. Правильное техническое название такого устройства — запорный клапан. Если вы хотите использовать корректную терминологию, следует добавлять слово «запорный», чтобы не путать его с другими видами арматуры, например, обратными или предохранительными клапанами.

По сути, когда люди говорят «вентиль», они имеют в виду именно запорный клапан. Это одно и то же устройство, просто названия относятся к разным эпохам технического стандарта.

Конструкция и принцип работы запорного клапана

Работа механизма основана на преобразовании вращательного движения маховика в поступательное движение шпинделя (штока). Внутри корпуса устройства расположены ключевые элементы:

• Корпус с входным и выходным патрубками.

• Седло, к которому прижимается затвор.

• Золотник (затвор), имеющий тарельчатую или конусную форму.

• Шпиндель с резьбой, передающий усилие от привода.

• Сальниковое уплотнение, предотвращающее утечку среды в месте выхода штока из корпуса.

Когда вы вращаете маховик, шпиндель движется вверх или вниз по резьбе бугельного узла. При закрытии золотник опускается и плотно прижимается к седлу, перекрывая проходное сечение. Чтобы открыть клапан, необходимо совершить несколько оборотов маховика, чтобы поднять затвор и освободить путь потоку.

Важно понимать: запорный клапан не предназначен для плавного регулирования расхода жидкости. Попытки использовать его как дроссель (регулировочный кран) приводят к быстрому износу уплотнений золотника и седла, что нарушает герметичность.

Сравнение: запорный клапан, задвижка и шаровый кран

В инженерной практике выбор между типами арматуры зависит от задач системы. Запорный клапан имеет свои специфические характеристики, которые отличают его от других популярных устройств.

Запорный клапан против задвижки

Задвижка перекрывает поток с помощью диска или клина, который движется перпендикулярно потоку. В полностью открытом состоянии задвижка создает минимальное гидравлическое сопротивление, что идеально для магистральных трубопроводов. Запорный клапан (вентиль) имеет более высокое гидравлическое сопротивление из-за того, что поток внутри корпуса вынужден менять направление. Однако вентили компактнее и лучше подходят для систем, где требуется частая настройка или работа в условиях вибраций.

Запорный клапан против шарового крана

В бытовых системах (квартиры, частные дома) вместо запорных клапанов чаще устанавливают шаровые краны. У них совсем другой принцип: затвор представляет собой шар со сквозным отверстием, который поворачивается на 90 градусов вокруг своей оси.

Параметр	Запорный клапан (вентиль)	Шаровый кран
Управление	Требует несколько оборотов маховика	Поворот рычага на четверть оборота
Гидравлическое сопротивление	Высокое	Низкое (прямой проход)
Габариты	Большие (длина и высота)	Компактные

Шаровые краны работают быстрее, но запорные клапаны часто выбирают там, где важна высокая точность герметичности при закрытии или возможность работы с высокими температурами.

Классификация по состоянию покоя: НО и НЗ типы

В автоматизированных системах (например, в промышленности) используются электромагнитные клапаны. Их классифицируют по тому, как они ведут себя при отсутствии питания или сигнала управления. Это критически важно для безопасности объектов.

1. Нормально закрытые (НЗ) клапаны. В состоянии покоя их затвор закрыт. Поток начинает движение только после подачи напряжения на катушку. Такие модели — отличные «охранники» трубопроводов, они применяются в системах пожаротушения и газопроводах, так как при аварии (отключении электричества) клапан автоматически перекроет поток.

2. Нормально открытые (НО) клапаны. Эти устройства остаются открытыми без подачи питания. Энергия требуется только для того, чтобы закрыть проходное отверстие. Их используют в системах охлаждения или вентиляции, где остановка движения среды может привести к перегреву оборудования.

Виды запорных механизмов в быту: от магистралей до раковин

Запорная арматура встречается на разных уровнях водоснабжения. В магистральных сетях и узлах ввода стоят мощные стальные или чугунные клапаны. Внутри квартиры для управления потоками воды в смесителях используются другие механизмы.

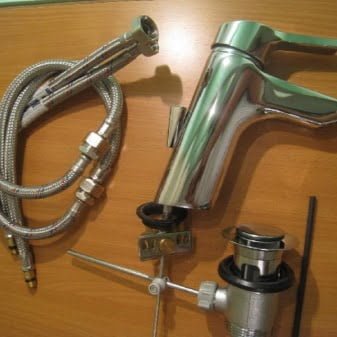

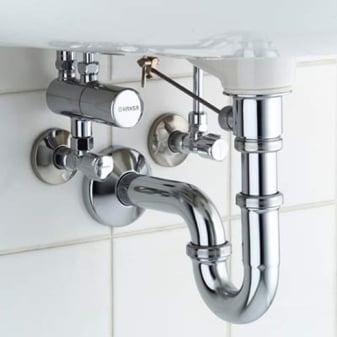

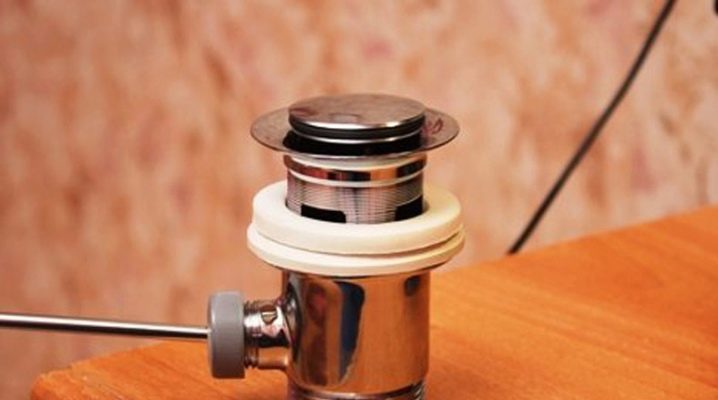

Интересно, что термин «клапан» применяется и к сантехническим аксессуарам, таким как донный клапан для раковины. Это устройство работает иначе: оно не перекрывает поток в трубе, а закрывает сливное отверстие в чаше умывальника. Существуют механические системы (Push Open), где пробку нужно нажимать рукой, и рычажные модели, которые управляются через специальный штифт, соединенный со смесителем.

При выборе любого запорного элемента — будь то промышленный вентиль или донный клапан для биде — всегда учитывайте рабочее давление, температуру среды и частоту циклов открытия/закрытия. Это гарантирует, что устройство не выйдет из строя преждевременно из-за износа уплотнений или коррозии корпуса.
