Замена нагревательного элемента в водонагревателе; ошибки и правила.

Замена нагревательного элемента водонагревателя

Каждый владелец электрического водонагревателя рано или поздно сталкивается с необходимостью замены перегоревшего нагревательного элемента. Не думайте, что он прослужит десятилетия, какой бы качественной и дорогой ни была модель.

Нагревательные элементы выходят из строя по двум причинам:

  • образование накипи и возгорание рабочего элемента (нагревательной спирали)
  • Коррозия и механические повреждения

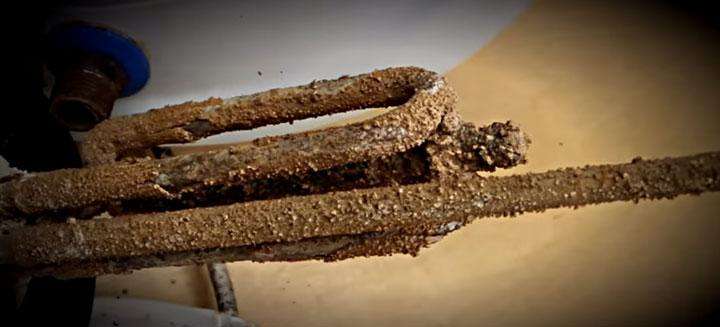

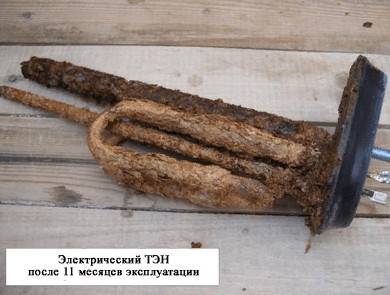

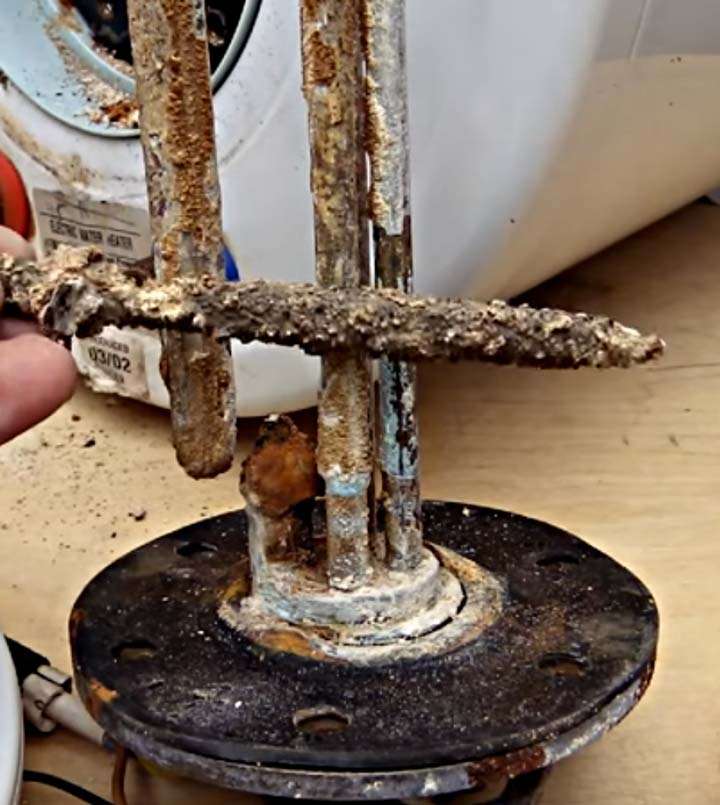

Полный нагревательный элемент с накипью

Накипь образуется в основном в присутствии жесткой воды. Всего 1 мм накипи дает 75% дополнительной теплоизоляции. Поэтому под таким большим слоем соли нагревательный элемент начинает перегреваться.

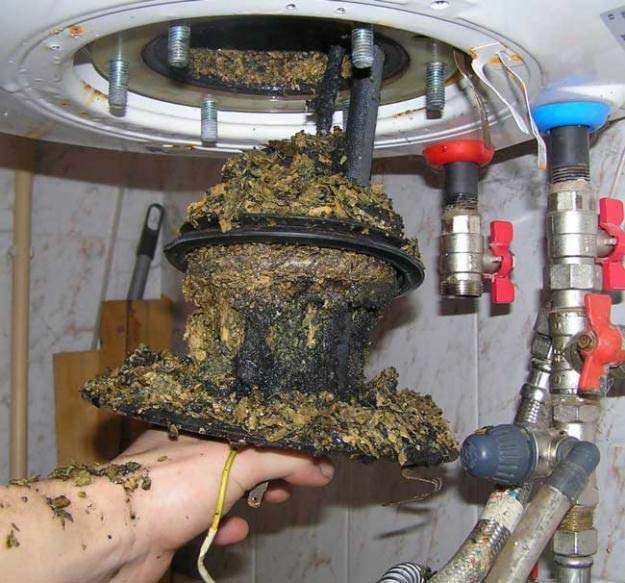

Большое количество накипи и поврежденный водонагреватель

Если шумы становятся громче, но котел по-прежнему работает исправно, не откладывайте чистку, иначе может быть слишком поздно.

Разберите котел, как показано ниже, и приступайте к очистке. Это можно сделать двумя способами:

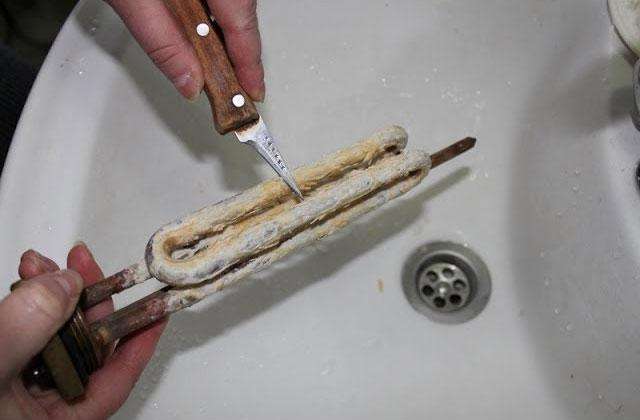

Очистите корпус нагревателя перочинным ножом

  • С помощью ножа или металлической щетки

Очиститель для водонагревателей

  • Если накипь очень твердая, используйте лимонную кислоту или специальные средства

Отрежьте горлышко 1,5-литровой пластиковой бутылки и разведите в ней раствор:

  • теплая вода температурой 60 градусов
  • 7 чайных ложек лимонной кислоты.

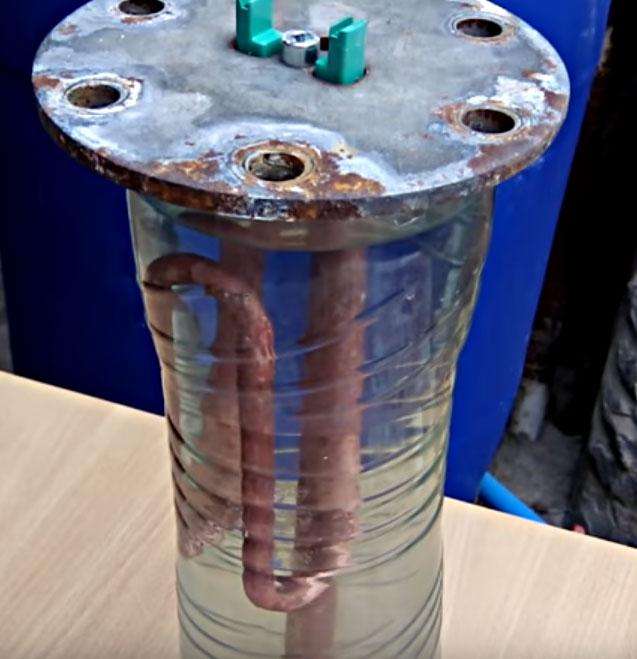

Очиститель водонагревателя с раствором лимонной кислоты

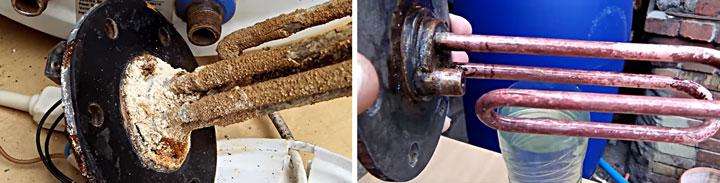

Цельный водонагреватель до и после очистки

Замочите в нем нагревательный элемент на ночь. Утром вы можете соскоблить все ненужное. Эффект иногда ошеломляет.

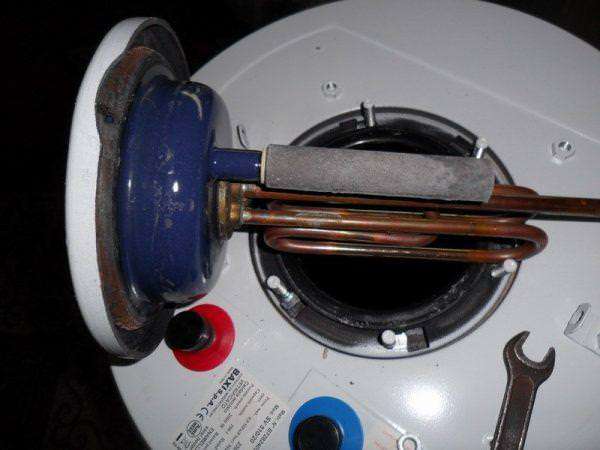

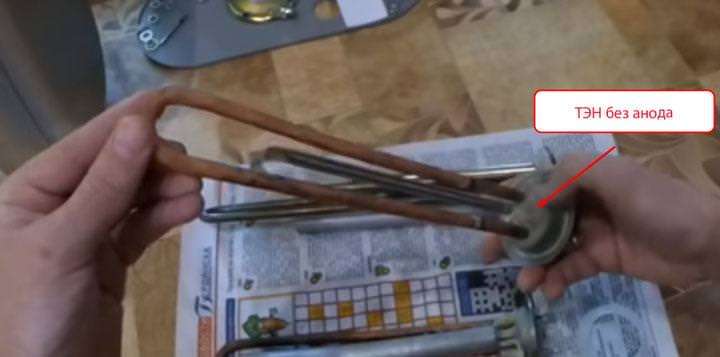

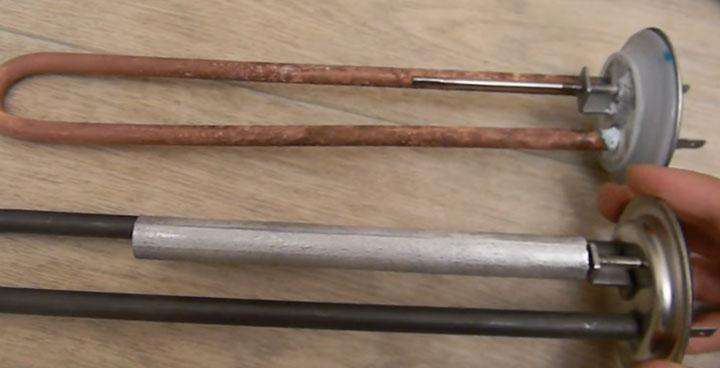

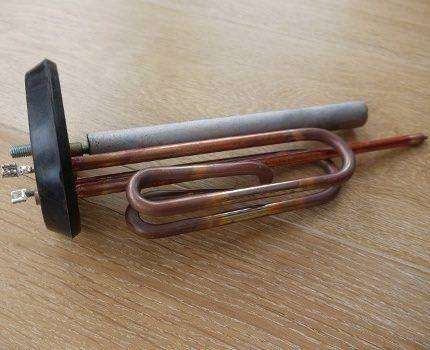

Нагревательный элемент водонагревателя с магниевым анодом и без него

Почему происходит коррозия и разрушение корпуса нагревательного элемента? Дело в том, что нагревательный элемент в котле оснащен магниевым анодом.

Без него внутри титана образуется гальваническая пара:

  • Резервуар – нагревательный элемент.

И с магниевым анодом:

  • ФУЭЛ – анод.

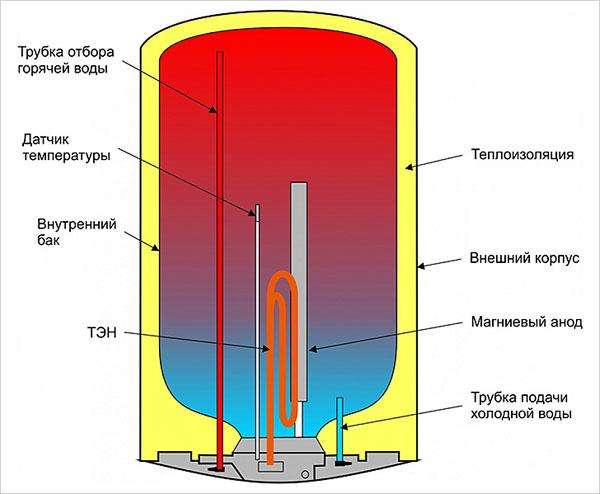

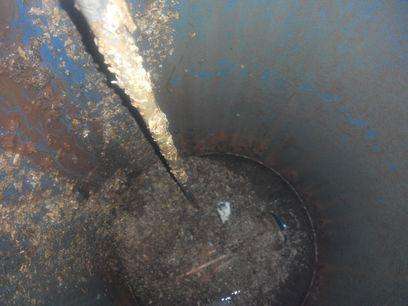

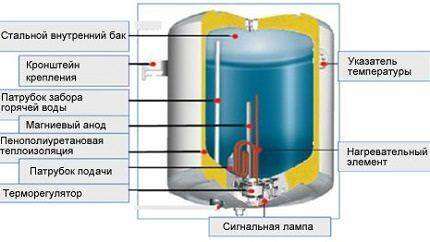

Котельный бак, что внутри

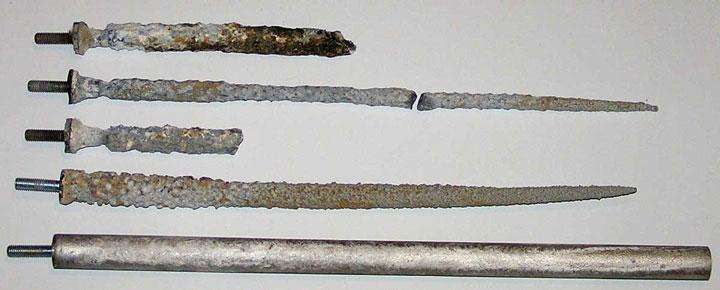

Постепенная деградация магниевого анода в котле как ее предотвратить

Через этот анод все блуждающие токи текут к “земле”, постепенно забирая с собой часть тела анода. Когда он полностью разрушен, эти токи начинают стекать по телу взрывателя.

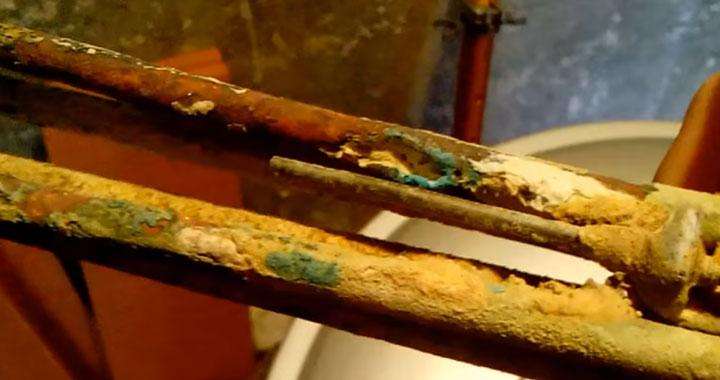

Корродированный топливный элемент, как его заменить

Накопление на нагревательном элементе распределено неравномерно. По этой причине разные участки медной оболочки имеют разные коэффициенты расширения. В результате создается поверхностное натяжение, которое разрывает оболочку нагревательного элемента.

Во многих сервисах, если котел полностью выходит из строя, в гарантии могут даже отказать, если у вас нет чека о своевременной замене анода.

Результатом является коррозия и возгорание рабочего элемента.

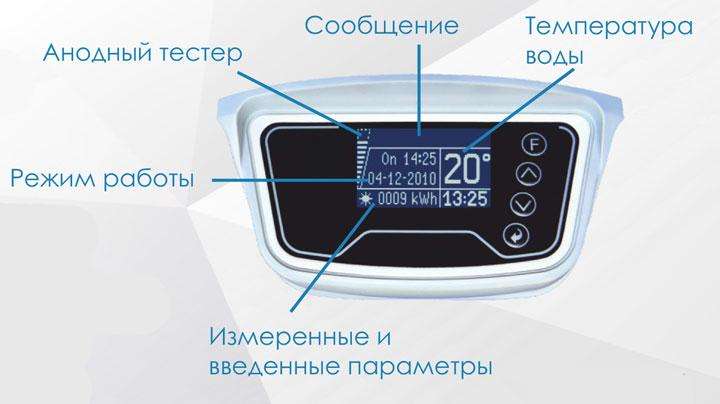

Дисплей со статусом магниевого анода

Современные модели оснащены специальными датчиками, которые контролируют состояние анода.

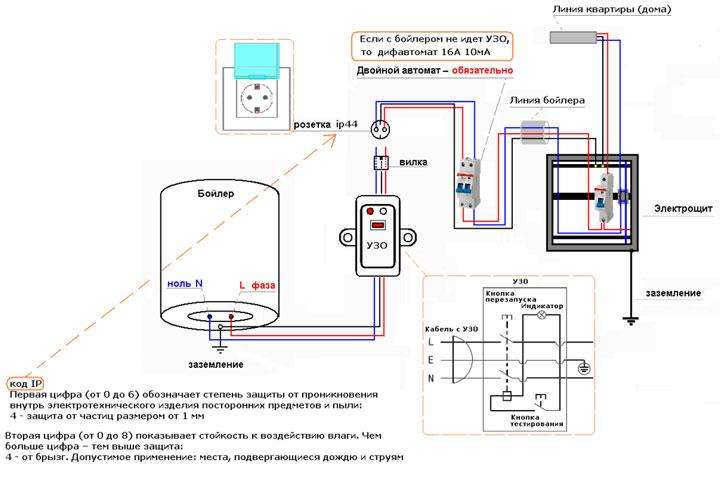

Схема подключения и заземления водонагревателя

При своевременной замене анода и обязательной чистке нагревательный элемент прослужит в несколько раз дольше. Заземление корпуса также удваивает срок службы нагревателя.

Однако многие люди по какой-то причине пропускают этот пункт. Между тем, рекомендуется чистить котел не реже одного раза в год, если он интенсивно используется.

  • количество используемой воды
  • средняя температура, при которой нагревается вода, ее химический состав

23

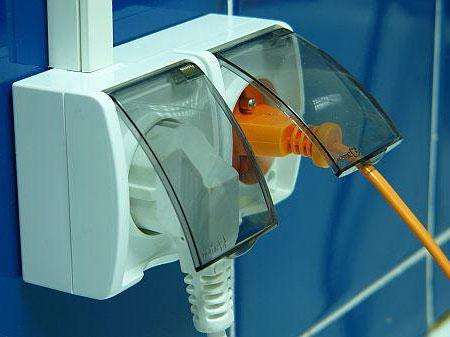

  • как вилка вставляется в розетку (где находятся фаза и нейтраль)
  • есть ли заземление

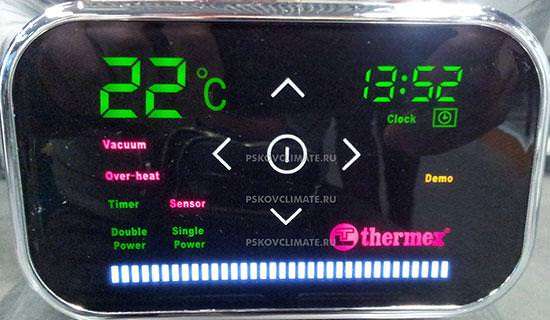

Дисплей для контроля температуры котла

Как определить, что нагреватель перегорел и его пора заменить? Если индикаторы горят и показывают, что котел включен, но не нагревается, это лишь косвенная причина.

Это может быть проводка, неисправный контакт или толстый слой накипи. Базовая проверка должна быть выполнена с помощью мультиметра путем измерения сопротивления. Как это сделать, подробно описано в статье “Подключение котла к сети – ошибки и правила”.

111_bolerВы также можете проверить потенциал между нулем и корпусом устройства. Когда нагреватель разрушается, его токопроводящая катушка контактирует с водой, и через нее напряжение достигает корпуса нагревателя.напряжение на корпусе котла что делать

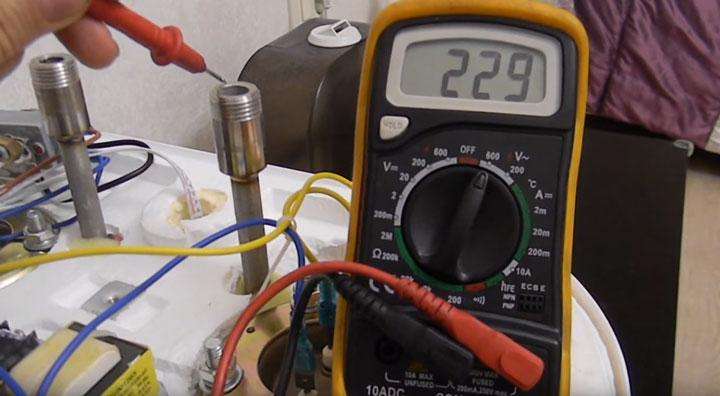

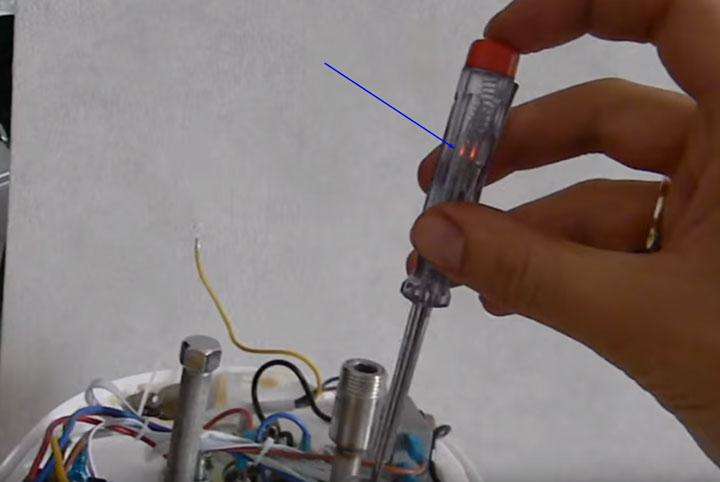

220 В на корпусе котла из-за неисправности нагревателя

Измерения лучше всего проводить с помощью мультиметра в режиме переменного напряжения. Циферблат может показывать как несколько десятков вольт, так и все 220 В. Это указывает на 100% неисправность, и нагревательный элемент следует заменить.

41

Если у вас есть УЗО, как и должно быть в нормальной цепи, оно сработает, когда вы попытаетесь включить и подать питание.

111_bjettokom

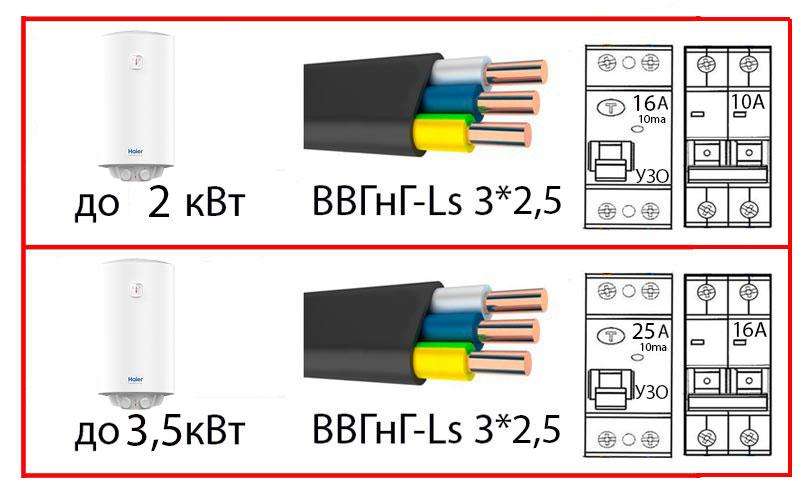

Надлежащее УЗО (не 30 мА, а максимум 10 мА) обязательно в любом контуре бойлера, иначе вы можете получить напряжение на кране, кухонном водопроводе и в других неожиданных местах.

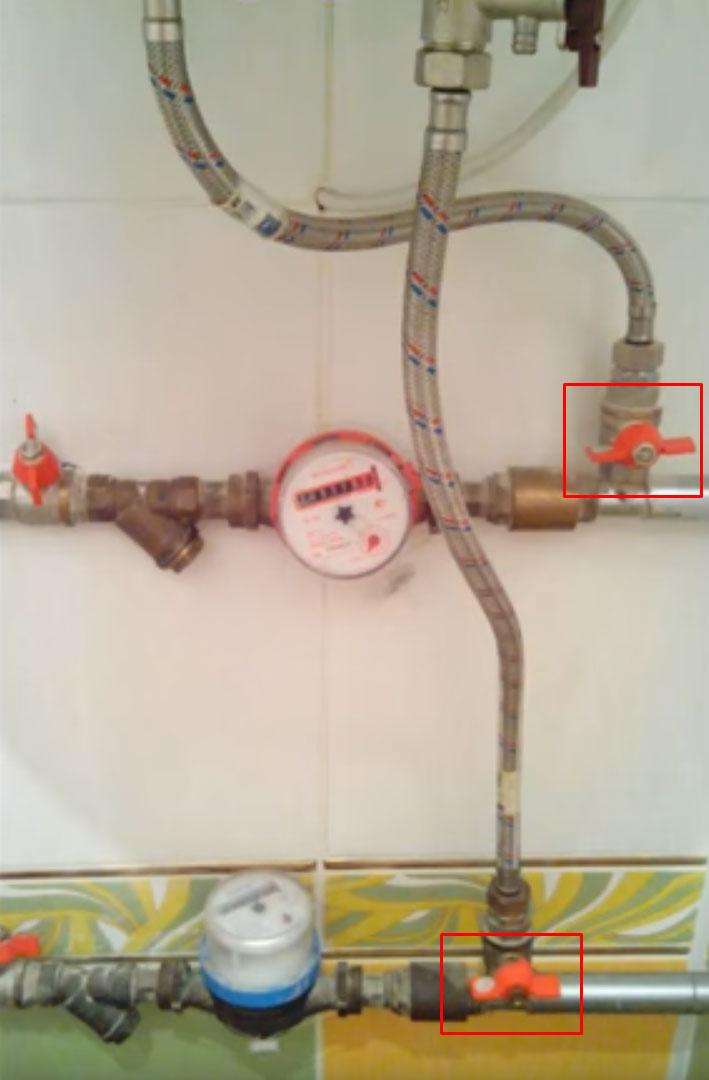

Как слить воду из котла перед заменой нагревательного элемента

Итак, если вы решили, что его нужно открыть, первым делом отключите питание, вытащив вилку из розетки. Затем мы сливаем воду из титана. Для этого выключите краны горячей и холодной воды.

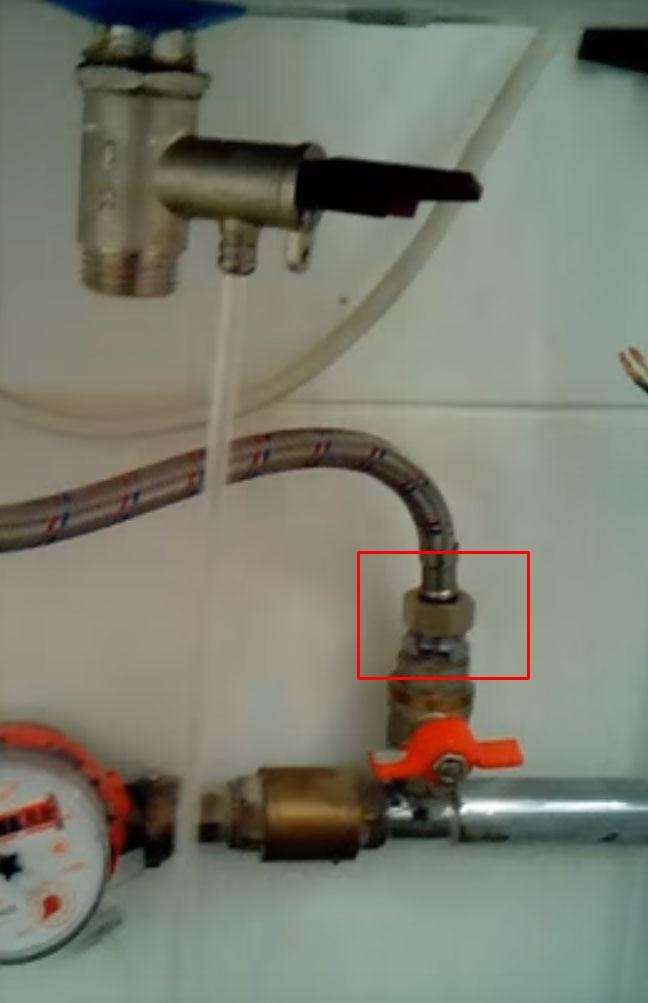

Открутите шланг холодной воды, подставив под него подходящую емкость, чтобы опорожнить его.

Что делать, если вы не можете слить воду из бойлера из-за воздушной пробки?

Если вода не вытекает из снятого шланга, это указывает на воздушную пробку. Вы должны удалить его. Для этого просто ослабьте гайку на соединении горячей воды с трубой.

Затем откройте предохранительный клапан и слейте через него воду. Если клапан вдруг заблокировался, необходимо открутить весь клапан. Вода будет вытекать из бойлера непрерывным потоком.

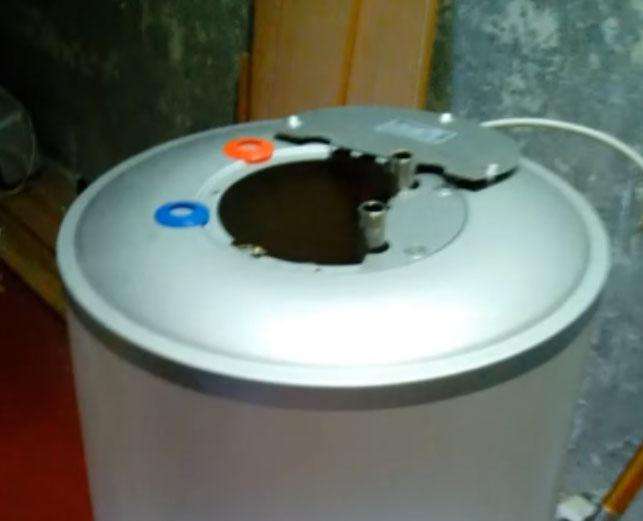

Отверстие в крышке котла для замены нагревателя

После слива воды полностью выкрутите оба вентиля (горячий + холодный) из титана, чтобы открыть нижнюю крышку и получить доступ к нагревателям.

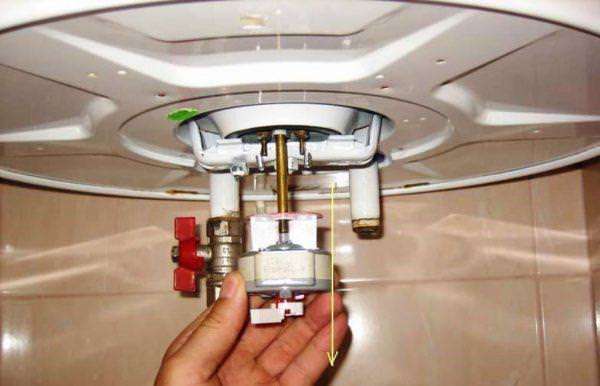

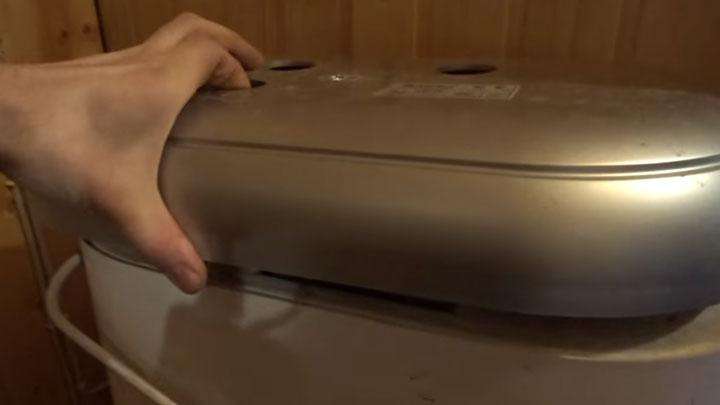

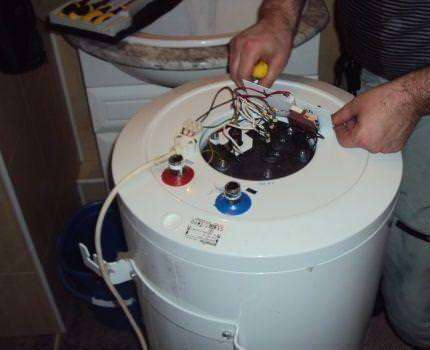

Как открыть крышку нагревателя для доступа к месту крепления нагревательного элемента

На некоторых современных моделях нижняя крышка свободна, и для ее снятия не нужно прикасаться к клапанам. Он имеет форму пластиковой вставки, прикрепленной несколькими винтами.

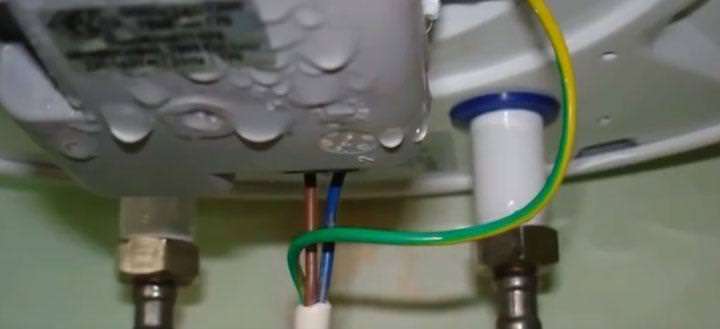

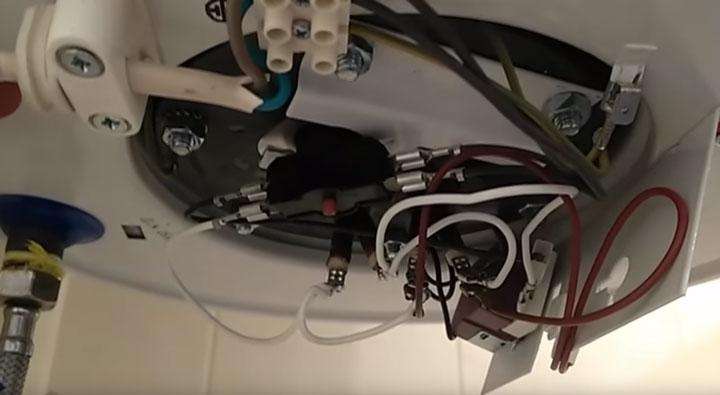

Подключение питания котла

Отсоедините питающие провода, предварительно запомнив или пометив маркером, какой из них подключен. А еще лучше – нарисуйте схему. Как правило, все провода окрашены, и это будет легко сделать. Иначе вы можете заблудиться в таком скоплении проводов.

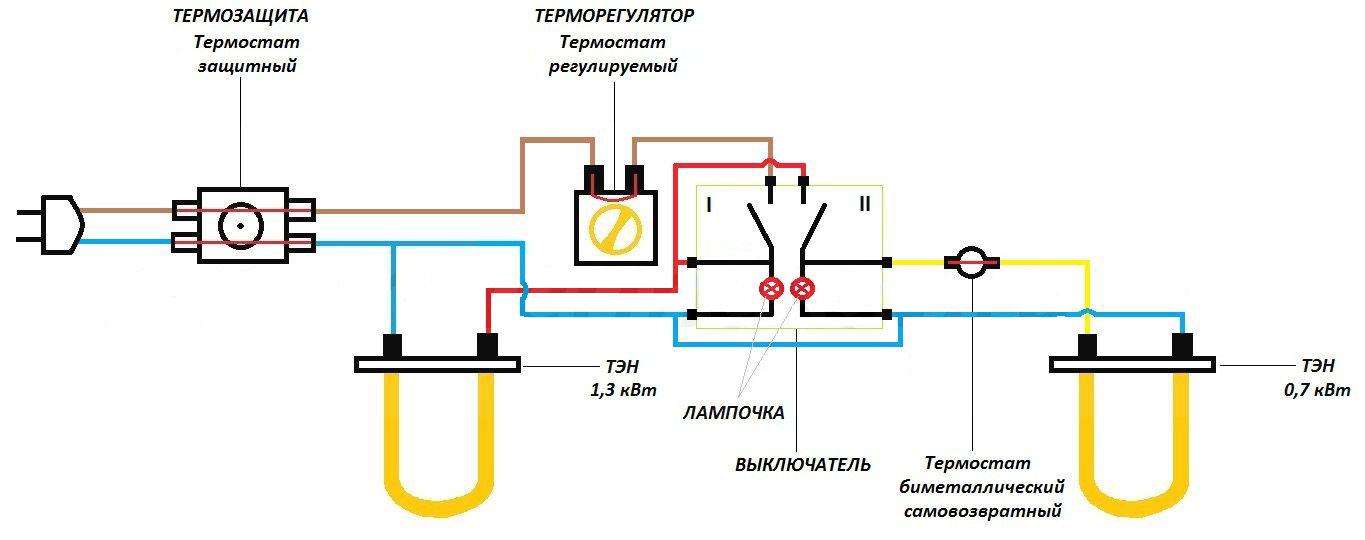

Схема подключения водонагревателя

Если вы не хотите ничего рисовать, просто сделайте несколько фотографий своим мобильным телефоном. Вы будете знать точное расположение всех компонентов и проводов.

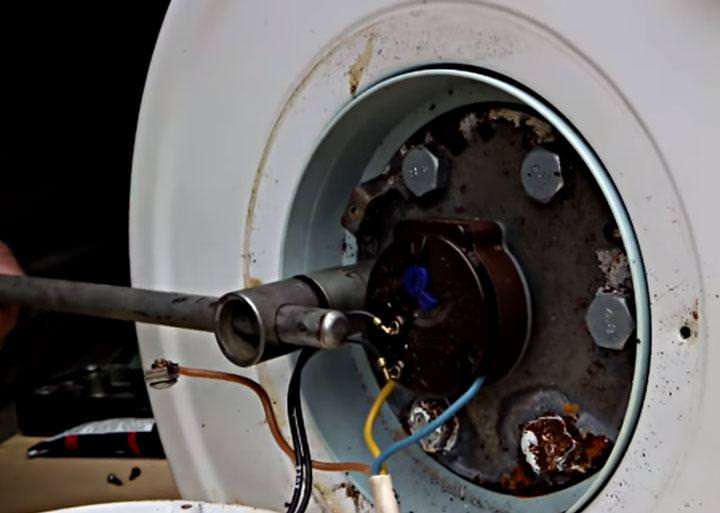

Затем ослабьте гайки или болты, расположенные по периметру радиатора.

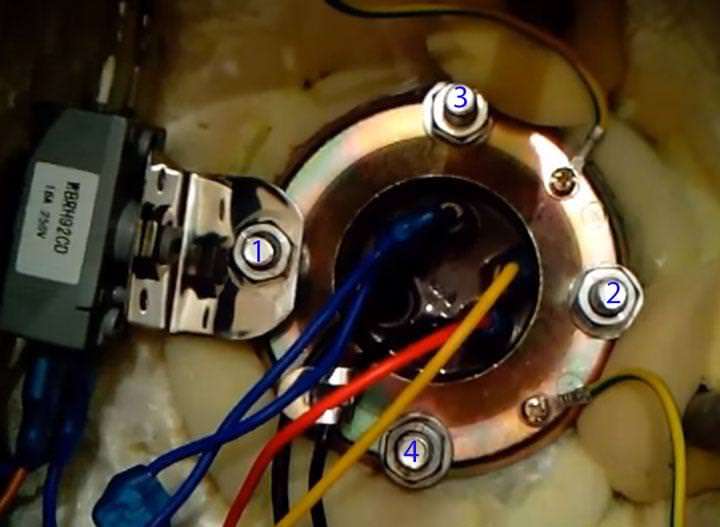

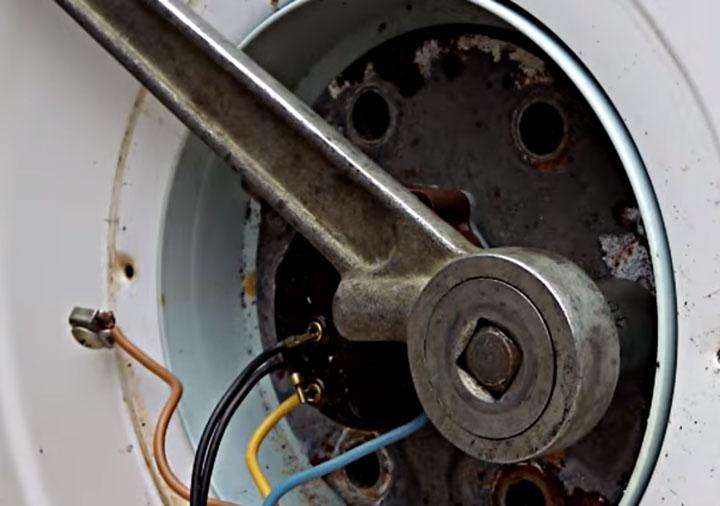

Откручивание гаек, крепящих нагреватель котла

Если вы сразу затянете гайку до упора, это приведет к деформации фланца, и посадка будет не такой плотной, как должна быть. Следовательно, прокладка не будет держаться, и возникнут утечки.

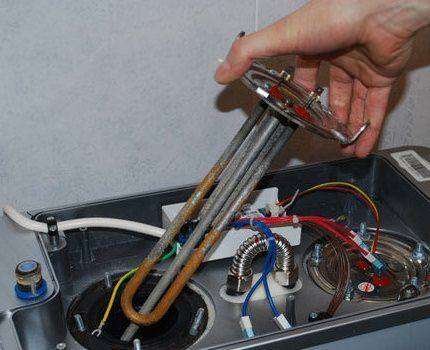

Удаление остатков нагревателя и анода Замена нагревательного элемента

Осторожно вытяните нагревательный элемент наружу. На нем будет много ржавчины, а магниевый анод может быть просто тонким, обожженным куском металла.

Как промыть водонагреватель от ржавчины и грязи?

После снятия нагревательных элементов котел следует промыть чистой водой, чтобы удалить ржавчину и грязь, скопившуюся внутри. Поэтому для качественной замены водонагревателя его все равно необходимо снять со стены.

Промойте внутреннюю часть нагревателя с помощью шланга от крана. Залейте очень мало воды, так как бойлер объемом 50-80 литров придется поднимать руками, чтобы вымыть весь осадок. Некоторые люди добавляют лимонную кислоту в ополаскиватель, другие – нет.

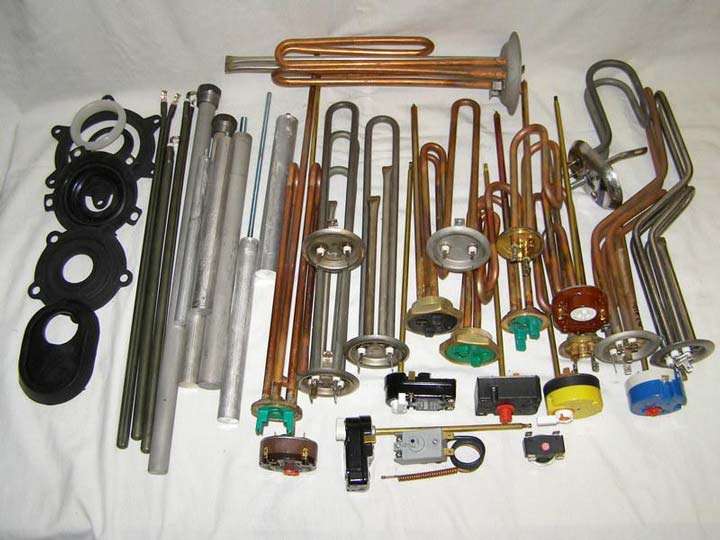

Типы нагревательных элементов и анодов для водонагревателей

После очистки приступайте к сборке. Обратите внимание, что анод может не поставляться с новым радиатором. Не забудьте приобрести его отдельно и прикрутить на место.

Особенно стоит отметить, что если ваш котел имеет два нагревательных элемента, то не всегда необходимо иметь два анода.

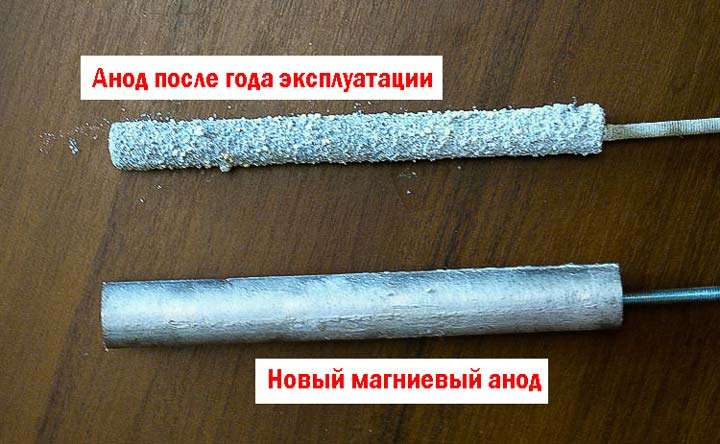

Магниевый анод после одного года эксплуатации

Одного анода достаточно для одного электронагревателя, даже если в нем пять нагревательных элементов. Анод не является принадлежностью или частью радиатора. Он является элементом безопасности для котла.

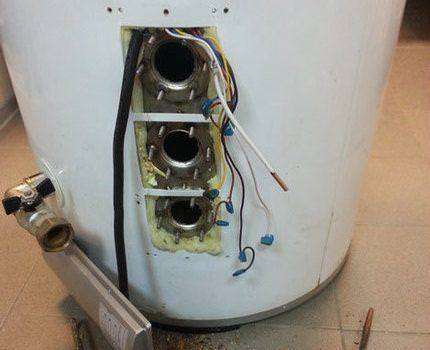

Сколько анодов должно быть установлено для двух нагревателей

Обратите внимание, что в заводской версии, при первом снятии, на втором радиаторе нет места для крепления этого конкретного анода.

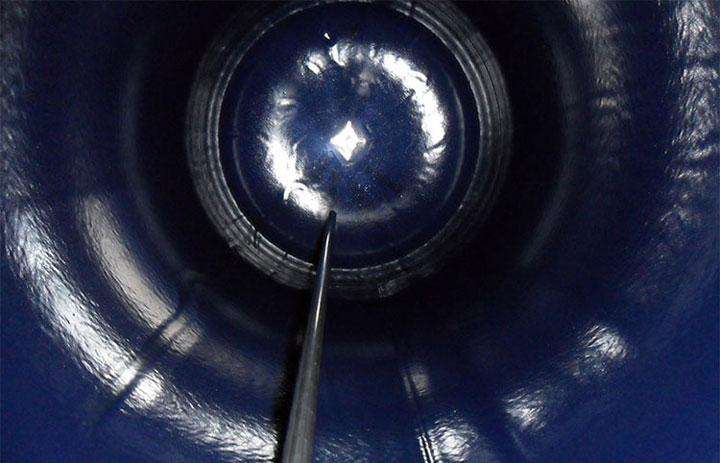

Бак котла со стенками из фарфора, армированного стекловолокном

Некоторые уверяют, что на резервуарах из нержавеющей стали можно обойтись без анодов, главное, чтобы они были на агрегатах со стеклопластиковыми стенками.

Однако схема выхода из строя бойлера обычно одна и та же: сначала анод, затем нагревательный элемент, а потом корпус.

качественный обогреватель от thermowatt

Нагревательные элементы могут быть установлены не только непосредственным производителем котла. Например, есть компания Thermowatt, которая производит одни из лучших нагревательных элементов на рынке. Самое главное – это соответствие мощности, размеров и места установки.

Также рекомендуется использовать нагревательные элементы из нержавеющей стали в резервуарах из нержавеющей стали. Если они недоступны, следует использовать медные элементы.

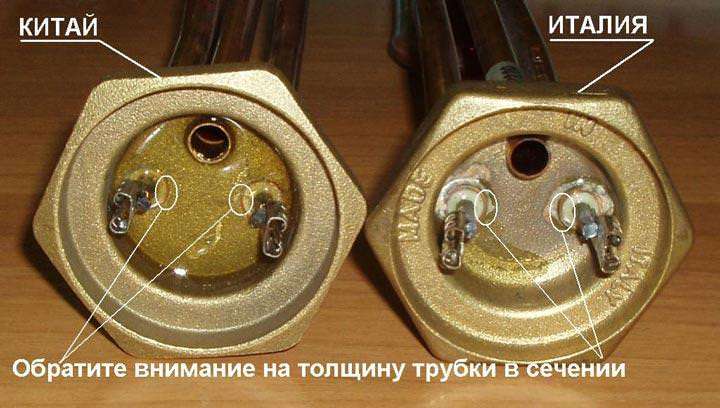

качественный и некачественный нагревательный элемент для вашего водонагревателя

Опыт показывает, что разница невелика. Самое главное здесь – качество продукта (Китай или Италия).

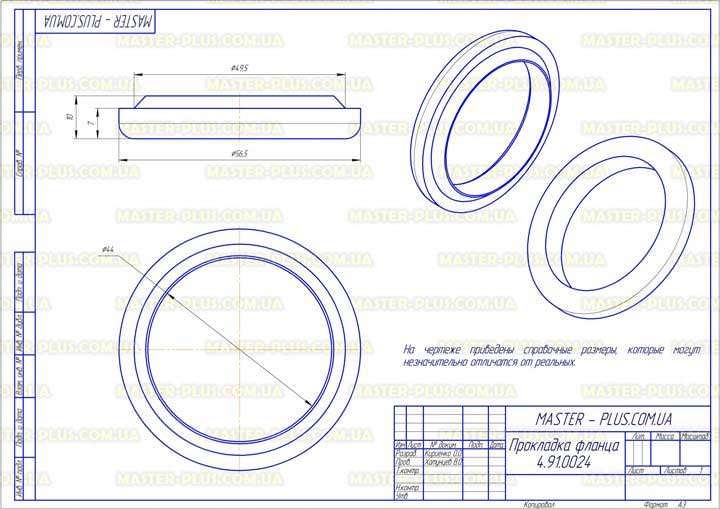

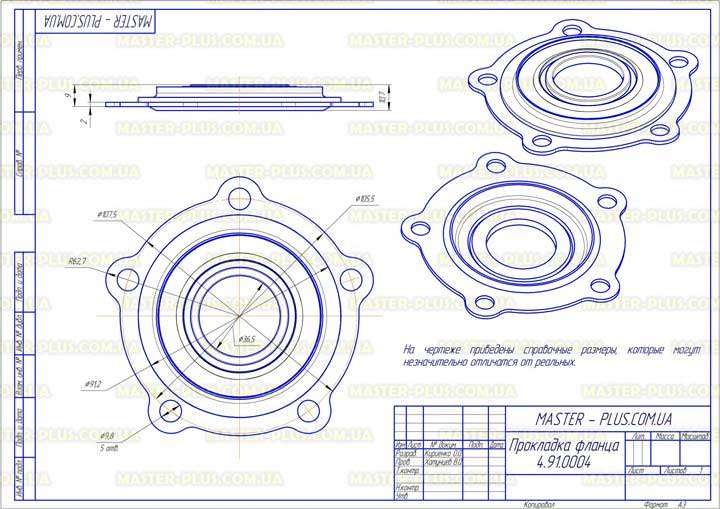

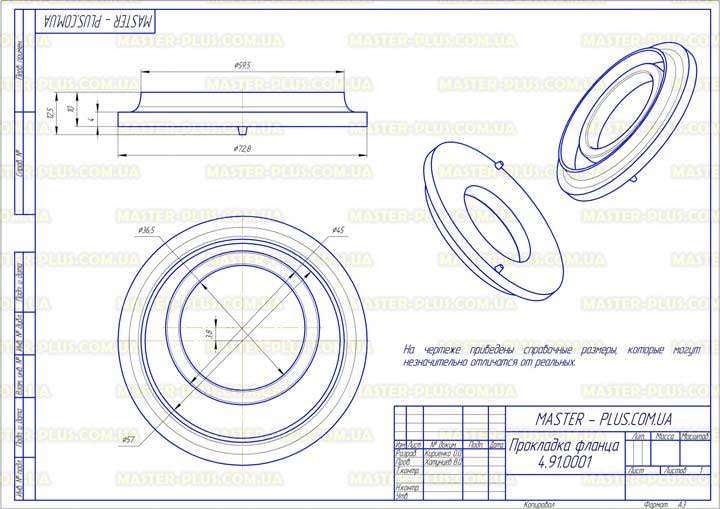

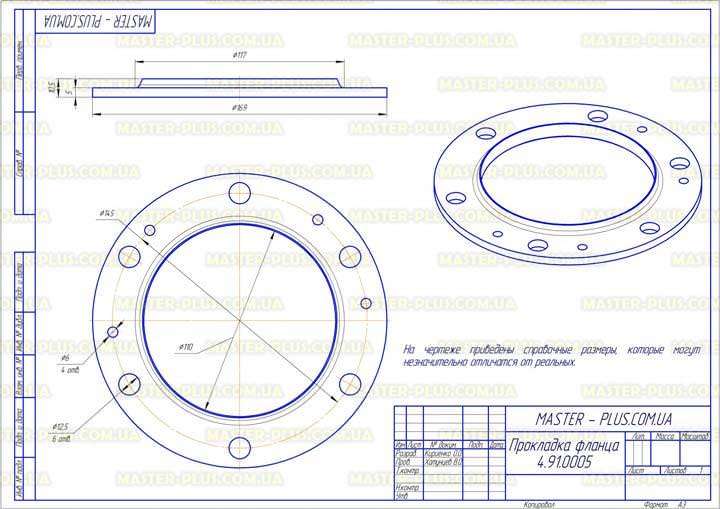

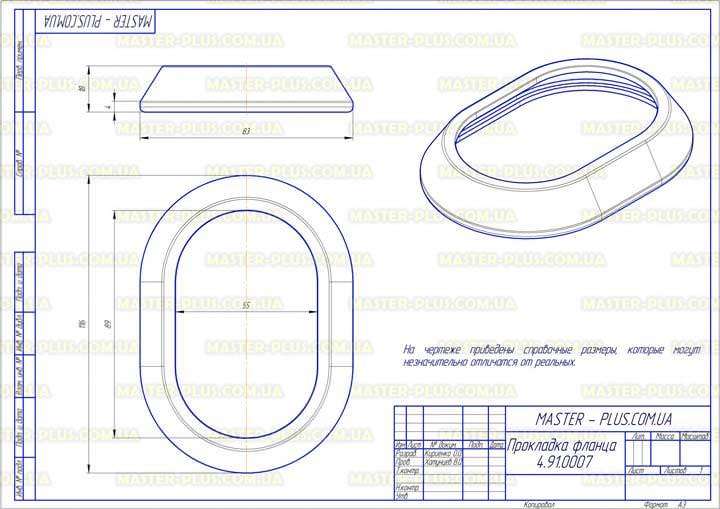

При ремонте также необходимо заменить прокладку фланца. Вот некоторые варианты для бойлеров Thermex, Ariston, Indesit, Gorenje, Electrolux:

Прокладка фланца котла Thermex

фланцевая прокладка для котла Ariston

Прокладка фланца для котла Indesit

Прокладка фланца для котла Gorenje

Прокладка фланца бойлера Electrolux

Некоторые люди пытаются здесь сэкономить. Они удаляют старый, переносят его на новый компонент.

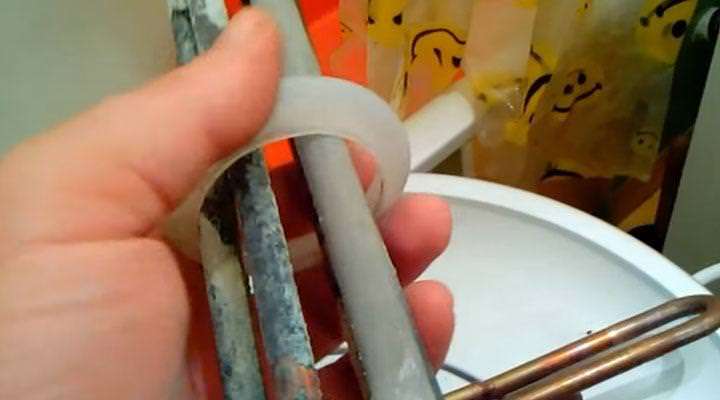

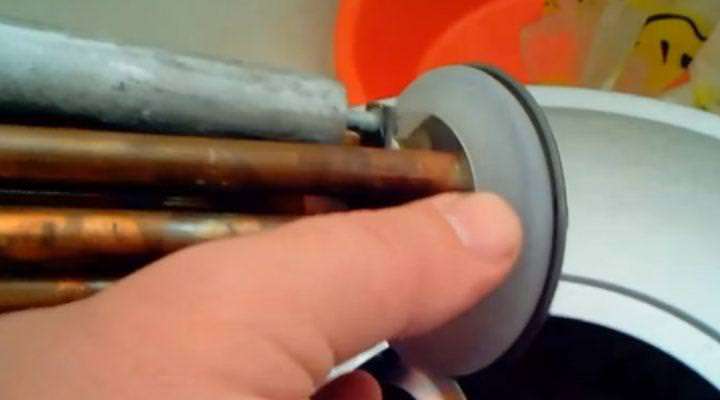

Старую прокладку можно использовать для нового нагревателя

Старая прокладка на новом нагревателе может или не может

Но протечка, которая неизбежно образуется через месяц или два, заставит вас пожалеть об экономии.

Как прикрутить фланец нагревателя для предотвращения утечек из нагревателя

Гайки фланцев, как упоминалось выше, затягиваются крест-накрест. Не нужно прилагать чрезмерных усилий, вы можете случайно сорвать резьбу или вытащить шпильку из корпуса.

Подключите силовые кабели, как указано на схеме, и установите защитную крышку. Перед закрытием крышки еще раз проверьте все клеммы, они должны плотно прилегать и не должны болтаться.

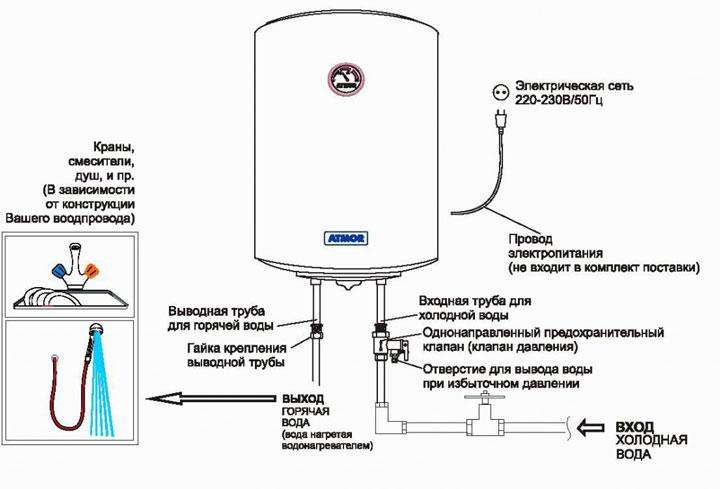

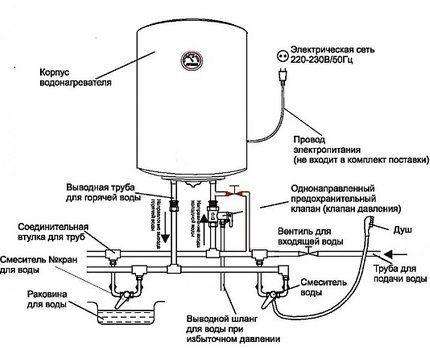

Схема подключения бойлера к водопроводу

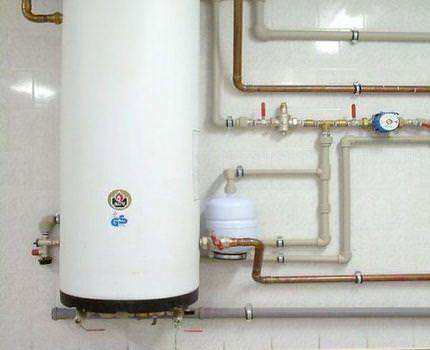

Установите электрический титановый блок на место. Подсоедините шланги, откройте кран холодной воды и начните наполнять бак. Кран горячей воды также должен быть открыт, чтобы обеспечить выход воздуха.

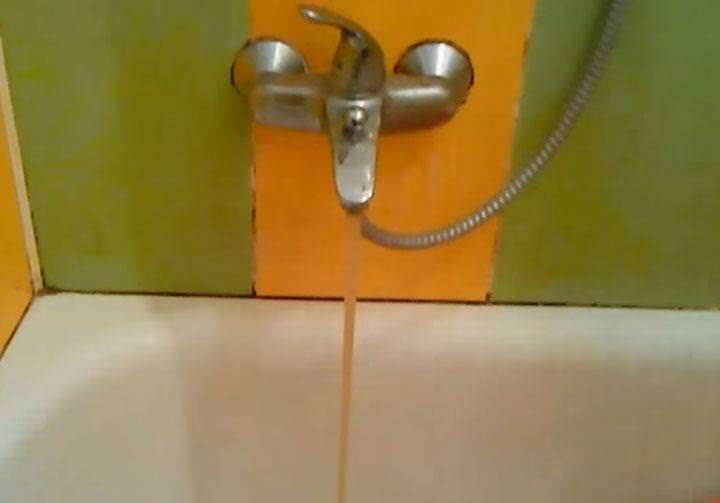

Заполнение и промывка котла

Убедитесь, что нигде нет утечек. Как только вода выходит из “горячего” крана, бойлер заполнен. Нет необходимости немедленно закрывать кран, выпускать всю “жидкость” и, наконец, промывать резервуар и трубы.

Только когда начнет течь чистая вода, выключите кран.

6

Затем нагреватель должен постоять не менее получаса, чтобы конденсат стекал со всех поверхностей, и убедиться в отсутствии утечек.

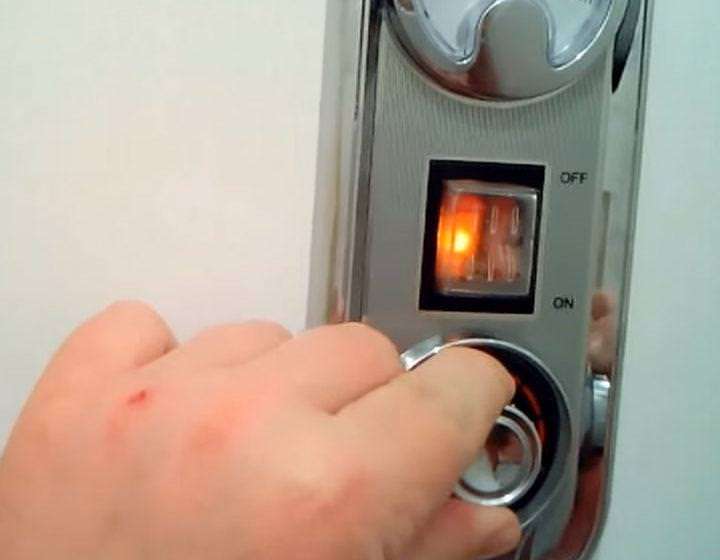

Затем нагреватель можно включить, вставив титан в гнездо. Чтобы проверить работу термостата, с силой поверните ручку на максимальное и минимальное значение.

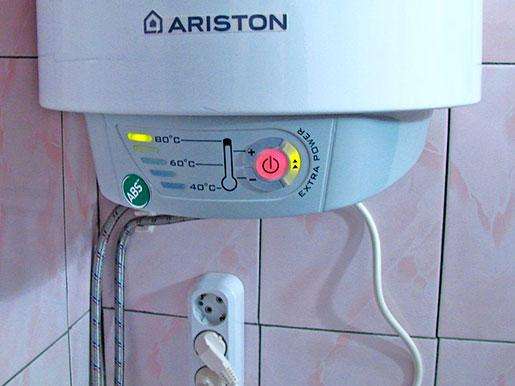

На котле должен загореться индикатор включения/выключения.

испытание котла

Подключение котла после замены радиатора

Как проверить котел после замены нагревательного элемента?

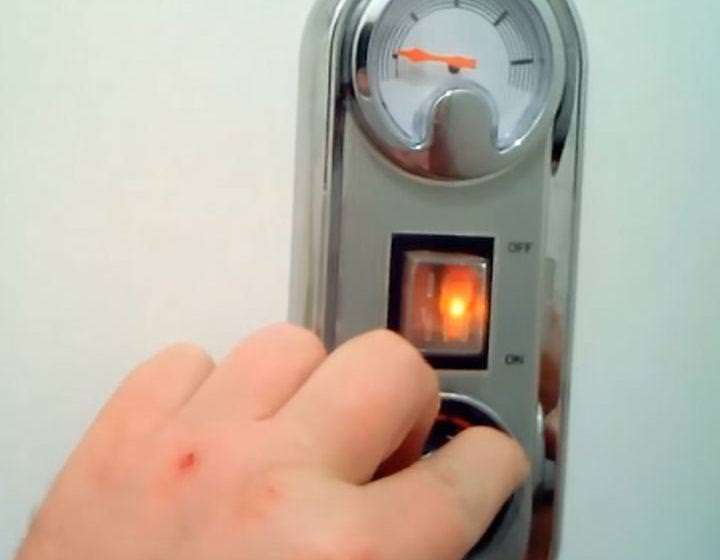

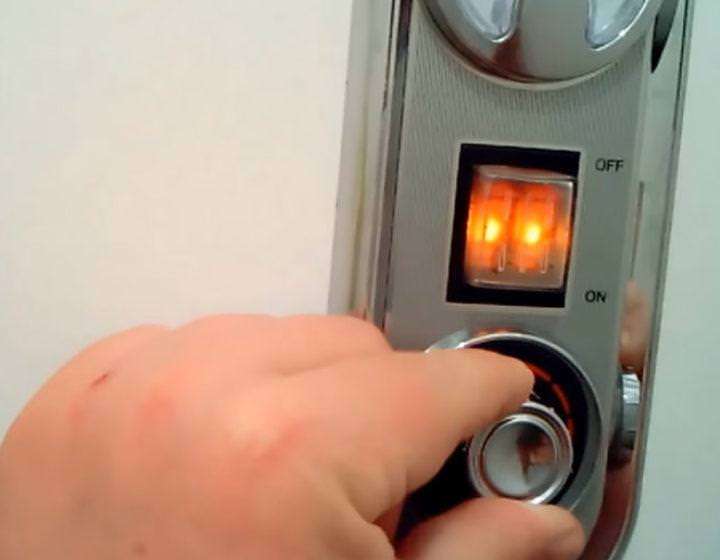

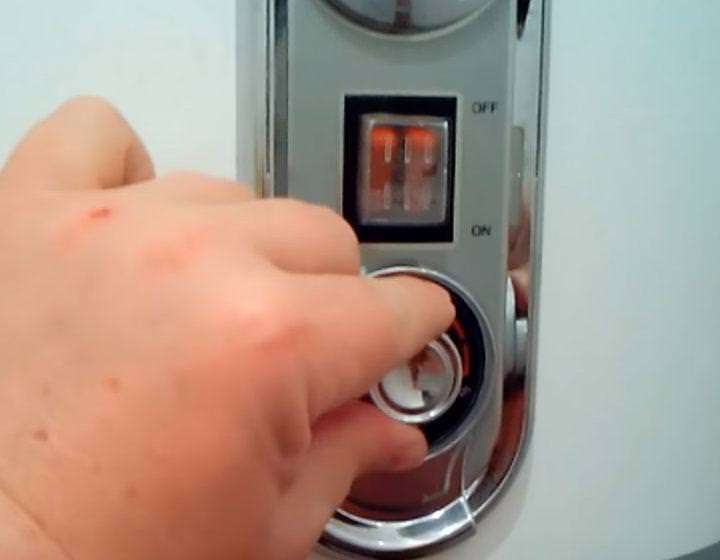

Установка температуры отопления на термостате котла

Если котел работает тихо, не издавая никакого шума, и вы не знаете, дымит он или нет, вы можете проверить потребление энергии по счетчику.

Поэтому самостоятельный ремонт может привести к значительной экономии, при условии, что вы не допустите ошибок.

Гайки водонагревателя закручены не по кругу

1 Затяните гайки, удерживающие радиатор в колесе.

Как уже упоминалось в этой статье, этот метод приведет к деформации фланца и дальнейшим утечкам. Это означает, что котел придется снять со стены, переустановить и установить заново.

Не используйте герметик при установке прокладки на нагревательный элемент.

2 Нанесите герметик при установке прокладки.

При замене нагревателей не используйте герметик. Плотность прилегания может быть достигнута только при равномерном прижатии прокладочного материала.

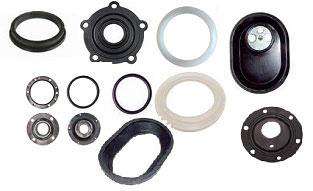

типы прокладок на фланцах отопительных приборов

3 Использование старой прокладки.

Независимо от того, насколько целыми они выглядят, не забывайте заменять уплотнительные элементы при каждом открытии нагревателя.

4 Замена только нагревательного элемента без замены магниевого анода.

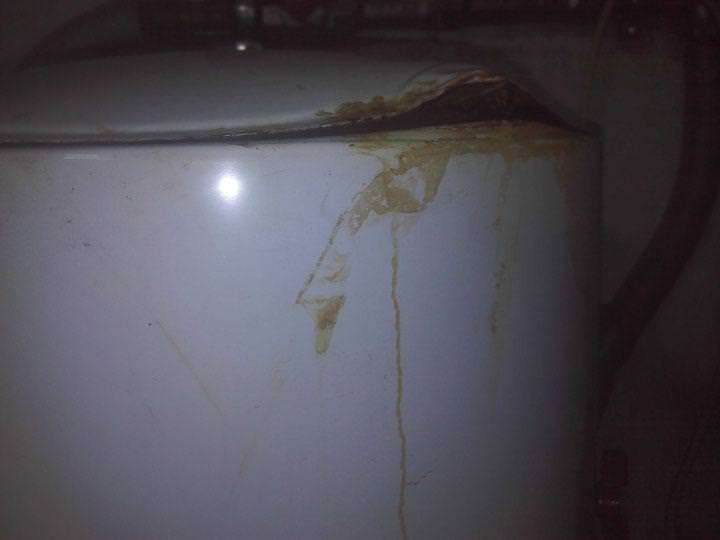

Разрушение корпуса резервуара котла

Даже если вы не можете найти подходящий анод в магазине, никогда не устанавливайте нагревательные элементы внутри резервуара без анода. Это не только сокращает срок службы нагревательных элементов, но и приводит к прогоранию корпуса котла.

Затем происходит утечка, без возможности ремонта или восстановления.

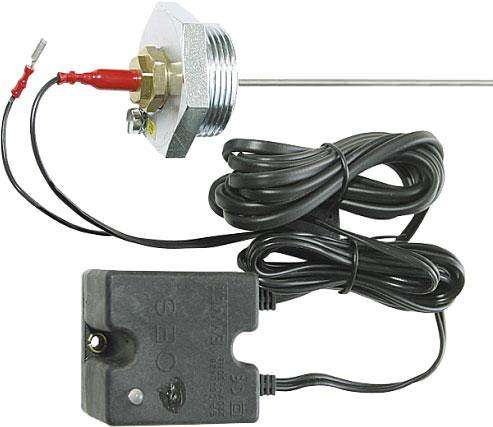

титановый анод с электронным снятием потенциала

Правда, некоторые дорогие модели котлов имеют титановые аноды с электронным снятием потенциала.

Они не требуют замены. Поэтому, прежде чем что-либо откручивать, внимательно прочитайте паспорт изделия.

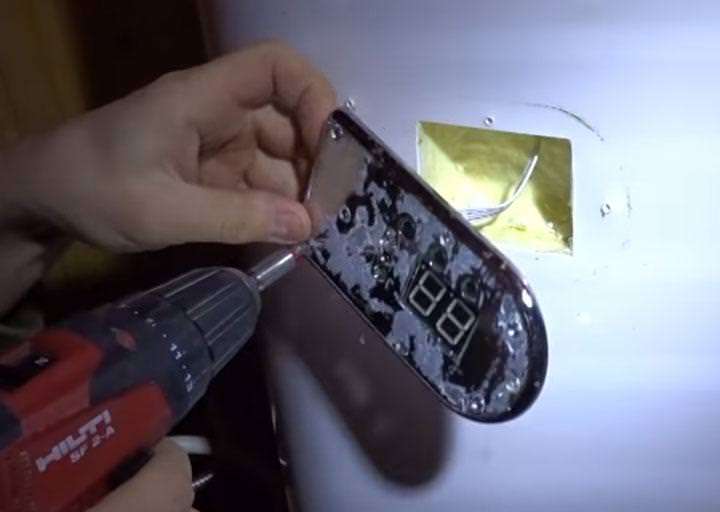

Плата управления на водонагревателе как ее повредить

5 Плата управления.

Будьте особенно осторожны при промывке бака и сливе воды, вы можете случайно залить водой электронную плату управления с дисплеем на боковой стороне корпуса. В этом случае котел просто не запустится после включения.

Повреждение платы управления при замене водонагревателя

Вы будете долго искать причину, проверять все клеммы, а она буквально лежит на поверхности. Эту пластину можно замачивать, даже если котел перевернут вверх дном.

Ошибки, допускаемые при замене водонагревателя

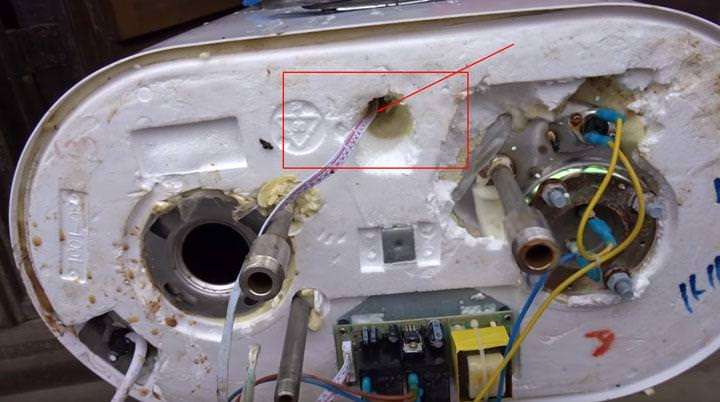

Внимательно осмотрите отверстие, через которое проходит единственный кабель управления.

Вода может просто протекать через него прямо к электронике. Так вот, лучше всего закрыть это отверстие в самом начале, до снятия радиаторов, засунув в него любой герметик.

Проверка и замена нагревательного элемента водонагревателя: способы выявления неисправностей, пошаговое описание процедуры

Проверка и замена нагревательного элемента в водонагревателе зависит от типа прибора. Некоторые водонагреватели оснащены двумя элементами одновременно. Изделия выпускаются со встроенным термостатом или без него (для резервуаров с закрытым термостатом).

При замене нагревательных элементов в котле необходимо учитывать типы конструкции:

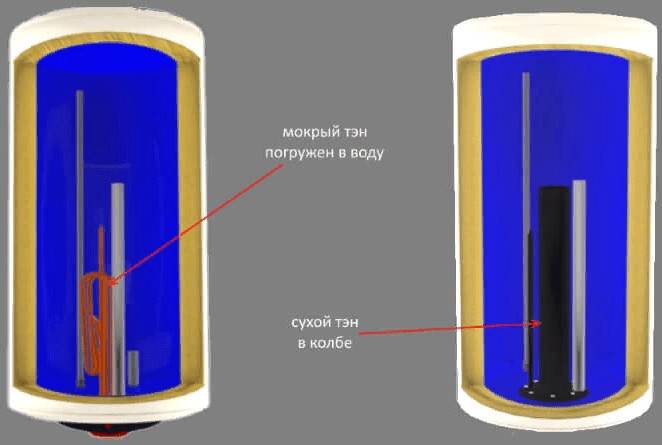

Мокрые и сухие детали Обогреватели

  • Керамическая система в виде объемного цилиндра со змеевиком;
  • Черный металлический корпус в специальном фланце.

В моделях со спиралью в трубке пространство между ней и стенками заполнено электроизоляционным материалом (кварцевым песком).

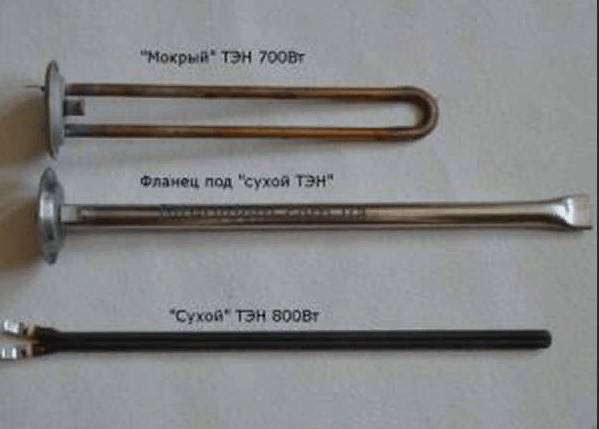

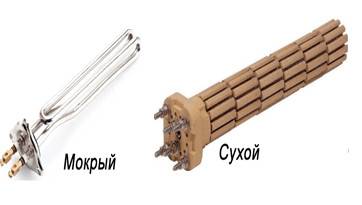

Влажный и сухой электрический нагреватель

Причины перегорания одного или нескольких нагревательных элементов:

  • Механические повреждения, перегрев, вызванный такими факторами (актуально для “мокрых” радиаторов):
    • Накипь, загрязнение;
    • Другие виды коррозии (окисление и т.д.);
    • трещины;

    Почему сгорают нагревательные элементы в водонагревателе?

    “Мокрые” нагревательные элементы сгорают из-за перегрева, вызванного накипью. Признак, когда толщина инородного слоя критична – шипение, свист при нагревании.

    Погружные нагреватели перегорают чаще. Камень служит дополнительным теплоизолятором: 1 мм дает дополнительно 75% теплоизоляции, перегрев опасен, так как является постоянным. Нить накала и другие нагревательные элементы рассчитаны на определенную рабочую температуру, в противном случае срок их службы сокращается.

    Электрический нагреватель со шкалой

    Перегорание “сухих” нагревательных элементов не вызвано накипью, причиной может быть повреждение электрических компонентов из-за старения, короткого замыкания, перенапряжения, потери контакта.

    Как проверить техническое состояние нагревательных элементов?

    Проанализируйте электрические параметры. Проверьте нагревательный элемент водонагревателя с помощью мультиметра:

    • равна отношению: напряжение (220 В)/ток: R=U/I;
    • второй способ: R=U²/P.

    Пример: 1,3 кВт (1300 Вт, ватт), напряжение сети 220 В (вольт):

    • значение, близкое к расчетному – работоспособность;
    • ноль – внутри имеется короткое замыкание, неисправность;
    • 1 (тестер со стрелкой покажет ∞) – разрыв электрического контакта, спираль.

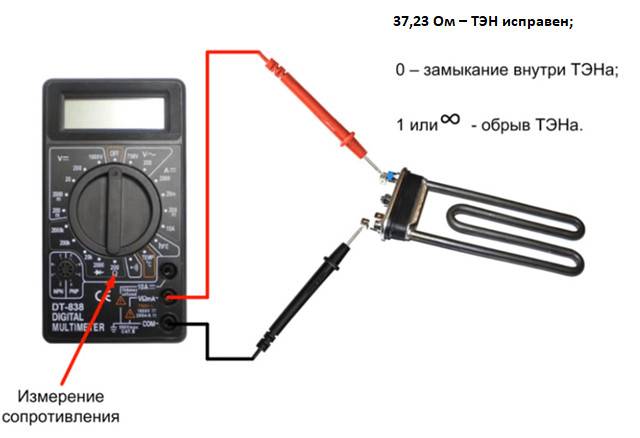

    Измерение сопротивления

    Далее, используя мультиметр, проверьте, не поврежден ли корпус (проверьте нагревательный элемент):

    • переключатель установлен на диод, “зуммер”;
    • один щуп к клемме, другой щуп к корпусу (может быть на “земле”);
    • бип (звуковой сигнал) – произошел сбой.

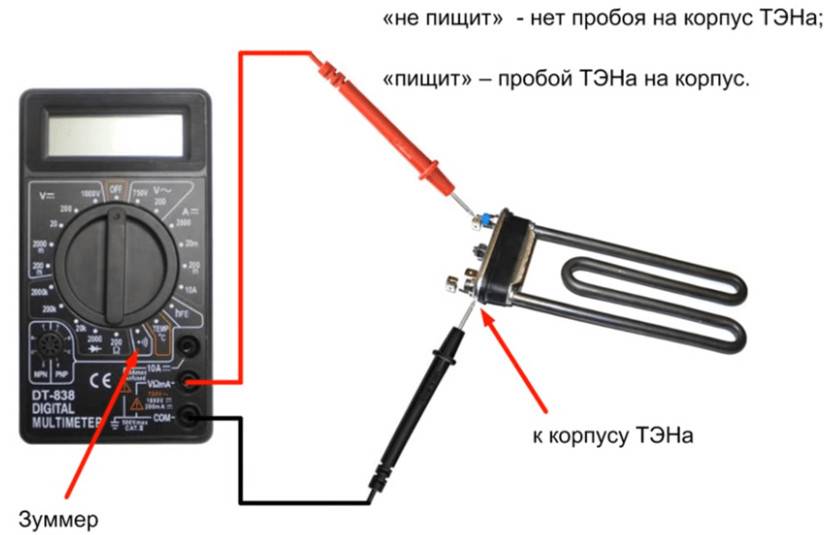

    Измерение с помощью мультиметра

    Мегомметр можно использовать для проверки работоспособности нагревательного элемента при повреждении изоляции. Повреждения могут возникать как в результате механических повреждений, так и в результате старения материалов. Имеет место утечка тока в корпус.

    Если в цепи с водонагревателем установлено УЗО (защитный автоматический выключатель, рекомендуемое значение для бойлеров не 30 мА макс. а 10 мА макс.), водонагреватель постоянно отключается в случае повреждения изоляции. Защита срабатывает при половине тока срабатывания: от 5 мА для УЗО при уставке 10 мА, от 15 мА для 30 мА.

    На мегомметре диапазон установлен на 500 В. Прикоснитесь щупами к клеммам и корпусу, нормальное значение составляет более 0,5 Ом.

    Неисправность может быть не в самом нагревательном элементе, важно также проверить термостат (если он есть), обычно его можно отсоединить без сложных манипуляций.

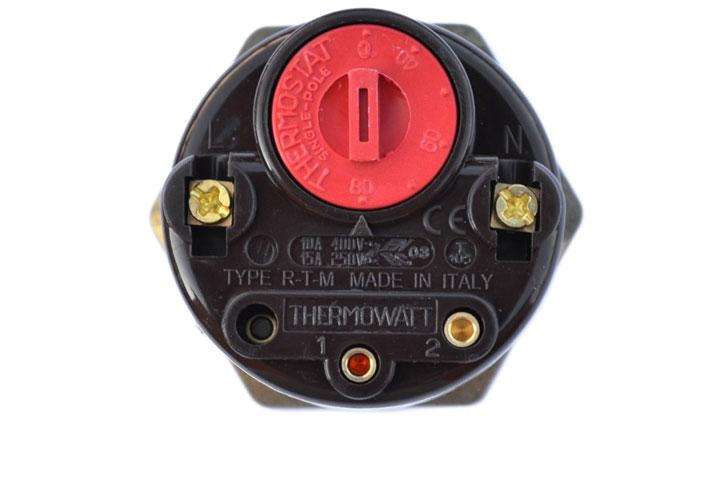

    Термостат находится либо в основании нагревателя как часть его конструкции, либо в самом баке под крышкой блока управления. В последнем случае воду сливать не нужно – достаточно снять панель и это устройство. Процедура замены проста – вставьте новый блок, правильно подключите все провода. Процесс тестирования стандартный – с помощью мультиметра.

    Можно ли заменить нагревательный элемент в водонагревателе?

    Нагревательный элемент всегда можно заменить. На что обратить внимание при покупке нового:

    • крепление должно соответствовать старому (крепежная гайка, фланец);
    • В идеале материал должен быть таким же, как и старый, чтобы предотвратить возможные различия, сокращающие срок службы радиатора. Если бак изготовлен из нержавеющей стали, рекомендуется использовать такой же нагреватель. Это состояние не критическое, но желательное. Для производства нагревательных элементов используются только 2 материала – сталь и медь;
    • Форма и угол размещения должны быть одинаковыми (прямыми или изогнутыми); этот параметр предварительно выбирается производителем как наилучший для данного резервуара. Если вставляется изделие другой формы, скорость может снизиться. Однако часто пространственная ориентация не влияет на производительность, и этот нюанс следует уточнить у производителя;
    • с одним и тем же анодным отверстием. Но если котел имеет два нагревателя, один из них также может быть без анода. Анод обязателен, в противном случае коррозия и образование накипи протекают быстро;
    • Погружные версии можно использовать вместо сухих, но только в соответствии с инструкциями нагревателя (такие случаи редки);
    • Нагревательный элемент можно заменить на более сильный или более слабый, но в соответствии с рекомендациями производителя, иначе настройки ТС будут потеряны.

    При соблюдении основных мер предосторожности – вместимость, размеры, посадка – можно устанавливать изделия других марок. На рынке существуют компании, такие как Thermowatt, которые специализируются на производстве нагревательных элементов для котлов различных марок.

    Конечно, лучший выбор – это тот же производитель. Обычно компании имеют списки сменных сухих нагревательных элементов, а также их мокрых вариантов.

    Как снять нагревательный элемент с водонагревателя и установить новый?

    Снять нагревательный элемент с водонагревателя, если это сухой вариант, проще (если не требуется замена анода) – просто отключите его от сети, открутите крепление, отсоедините зажимы и вытащите его из бака, вставьте новый, не сливая воду из бака. Для мокрых нагревательных элементов, а таких большинство, процедура сложнее, потребуется слив.

    Как открутить нагревательный элемент от котла:

    1. Выньте вилку электрического шнура водонагревателя из розетки.
    2. Дренаж:
      • Перекройте подачу холодной воды от стояка к бойлеру (вентиль обычно находится на тройнике сразу после счетчика) и слив горячей воды из корпуса (вентиль на патрубке);
      • Отсоедините холодный шланг, откройте кран водонагревателя, поставьте под него емкость.
      • Если жидкость не вытекает, значит, образовалась воздушная пробка, для ее устранения необходимо открутить горячую накидную гайку в месте соединения с трубой (на тройнике), открыть предохранительный клапан и слить через него воду (эта процедура может занять от 30 литров до 1 часа).
    3. После слива воды отвинтите клапаны от корпуса, снимите нижнюю крышку и получите доступ к нагревателю. В некоторых электрических водонагревателях эта деталь сделана специально и легче снимается.
    4. Отсоедините провода, декоративные шайбы и прокладки, помня об их предыдущем положении.
    5. Выкрутите все винты, удерживающие нагреватель по периметру. Порядок произвольный, но прикручивайте их крест-накрест, чтобы избежать деформации фланца и прокладки.
    6. Вытащите нагревательные элементы.

    Сгоревшие нагревательные элементы не подлежат ремонту и должны быть выброшены, за исключением случаев:

    • контакты отвалились – их можно припаять;
    • Термостат неисправен (проверяется стандартным мультиметром) – его следует заменить.

    Замена трубчатого нагревательного элемента в водонагревателе: вставьте нагревательный элемент, подсоедините провода, затяните винты.

    На что обратить внимание:

    1. Крайне не рекомендуется оставлять старые детали узла, даже если они пригодны к эксплуатации, например, прокладки (их материал “изнашивается”).
    2. Затягивайте болты фланца поперек, а не крест-накрест, чтобы обеспечить равномерную посадку и без чрезмерного усилия, чтобы не сорвать резьбу и не вытащить шпильку.
    3. Используя запомненную схему подключения, установите крышку и перед закрытием проверьте, что все соединения не имеют люфта.
    1. Если резервуар был снят со стены, повесьте его обратно.
    2. Подсоедините шланги.
    3. Откройте подачу холодной воды и заполните резервуар.
    4. Откройте кран горячей воды, вода должна течь.
    5. Закройте кран, подождите 1 час, чтобы дать конденсату стечь, и убедитесь в отсутствии утечек.
    6. Включите бойлер. Проверьте термостат и установите ручку поочередно на макс/мин. Загорится индикатор включения/выключения. Вы можете посмотреть на счетчик электроэнергии – когда термостат установлен на максимум, движок будет работать заметно быстрее.

    Услугу по замене нагревательного элемента можно получить в сервисных центрах и ремонтных мастерских. Стоимость замены ТОГО 800 – 1000 рублей, плюс цена нового товара (например, для котла Ariston ABS Platinum 2500 Вт – 1000 – 1200 р.).

    Магниевые аноды подлежат замене, если осталось 30% их корпуса. При установке нового радиатора рекомендуется делать это в любом случае, если анод не заменялся в течение длительного времени. “Вечный” (титановые, никелевые) аноды оставляют, если они функциональны, такие разновидности не “съедаются” средой. Важно убедиться, что плата управления водонагревателя в процессе манипуляций не была залита водой, если это произошло – высушить ее.

    Как заменить нагревательный элемент в водонагревателе: пошаговая инструкция по ремонту

    Алексей Дедюлин

    В списке необходимых бытовых приборов, о покупке которых в первую очередь задумываются при переезде в новый дом, квартиру или дачу, находится водонагреватель. Он делает жильцов независимыми от подачи горячей воды – достаточно включить устройство и принять душ.

    Однако такие устройства требуют регулярного обслуживания, а некоторые компоненты необходимо заменять. Поэтому владельцу необходимо знать, как проводить профилактическое обслуживание, чтобы избежать поломки, и как заменить нагревательный элемент в водонагревателе, если он вышел из строя.

    Конструкция нагревателя

    Кипятильники в принципе не отличаются от самого обычного электрического чайника, который может поддерживать определенную температуру воды. Только на первом как закрывается предохранительный клапан, обеспечивающий подачу необходимого количества жидкости для ее дальнейшего нагрева.

    Сегодня на рынке представлен широкий ассортимент котлов. Все современные модели имеют разный дизайн, технические характеристики, внешний вид и, конечно же, разную цену.

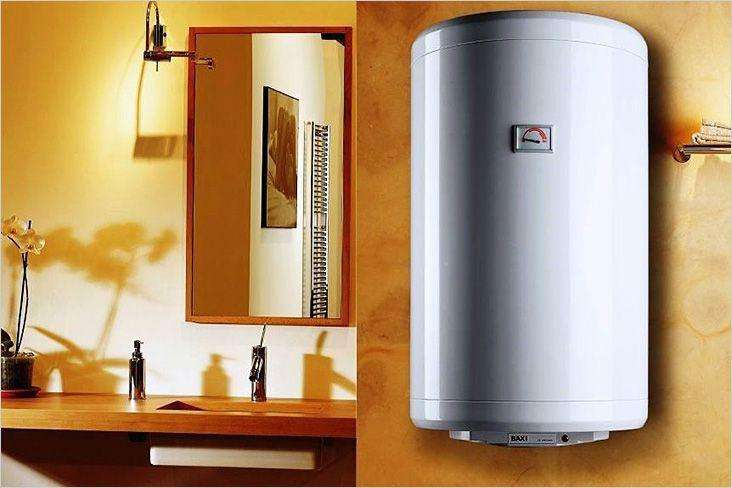

    Водонагреватель

    Поэтому необходимо выбрать оптимальную модель водонагревателя с точки зрения производительности, качества и стоимости, которая будет по силам покупателю с любым уровнем дохода.

    Независимо от марки, все котлы состоят из следующих компонентов:

    • обсадная труба – должны быть изолированы, чтобы минимизировать потери тепла;
    • нагревательный элемент – Существует два варианта: первый находится в непосредственном контакте с водой, а второй нагревает жидкость через специальное керамическое покрытие;
    • внутренний резервуар – Бак доступен в размерах от 15 до 200 литров и изготовлен из нержавеющей стали для максимальной коррозионной стойкости;
    • термостат – датчик, который контролирует температуру воды, поддерживая ее на заданном пользователем уровне;
    • магниевый анодСистема индукции накипи, основной целью которой является защита прибора от электрохимической коррозии, но которая не влияет на образование накипи;
    • уплотнение Узел для крепления нагревательного элемента.

    Магниевый анод требует регулярной замены – этот процесс следует проводить не реже одного-двух раз в год. Такое обслуживание продлит срок службы котла и повысит его эффективность.

    Котельная система

    Как работает прибор

    Нагревательный прибор состоит из двух изолированных друг от друга контейнеров. Первый контейнер обычно изготавливается из высококачественной стали с антикоррозийным покрытием или из нержавеющей стали.

    Для организации изоляции используются инновационные материалы. Наиболее распространенными могут быть пенополиуретан, базальтовая вата или их аналоги. При таком решении вода остается горячей до двух-трех дней. Если температура жидкости падает ниже заданного пользователем значения, на нагревательный элемент подается электрический ток.

    В этом случае, чтобы горячая и холодная жидкость не смешивались, последняя забирается из верхней части устройства. В этом случае действуют законы физики. Точнее говоря, холодная вода просто вытесняет горячую.

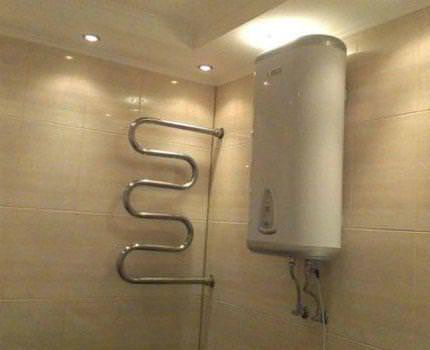

    Водонагреватель

    Мы рекомендуем установить термостат на t = 60. Таким образом, можно предотвратить образование накипи, что благоприятно для внутреннего барабана и нагревательных элементов. Однако, в любом случае, каждый месяц прибор должен быть включен на максимальную настройку. Этот раствор дезинфицирует резервуар, убивая все вредные бактерии.

    Причины замены нагревательного элемента

    Если старый нагревательный элемент вышел из строя, его необходимо заменить. Но как определить, что нагревательный элемент действительно перегорел? Для этого подключите котел к электричеству и дождитесь его реакции.

    Если прибор сразу же выключается, это явный признак неисправности. Ну а если оборудование все еще работает, значит, неисправности нет, и необходимости в ремонте, соответственно, тоже.

    Неисправный бойлер

    Чтобы быть уверенным в неисправности компонента, его необходимо, так сказать, “протестировать”. Проще говоря, для оценки проводящих свойств.

    Для этого необходимо выполнить следующую процедуру:

    • отсоедините устройство от электрической розетки;
    • открутите защитную крышку;
    • найдите контакты нагревательного элемента;
    • проверьте сопротивление элемента.

    Для этой проверки можно использовать омметр или мультиметр. Если измерительный прибор показывает “бесконечность”, нагревательный элемент неисправен (перегорел) и подлежит замене. Если счетчик показывает ноль или точное число, нет проблем.

    Стоит ли производить замену самостоятельно?

    Водонагревательные приборы имеют довольно простую конструкцию и работают по элементарному принципу. Поэтому любой домашний мастер может самостоятельно справиться с заменой нагревательного элемента, не вызывая специалиста.

    Основным недостатком найма профессионала является высокая стоимость ремонта. Часто сумма может достигать $60, и это только за работу, без учета стоимости деталей. Поэтому, потратив немного собственного времени, вы можете сэкономить значительную сумму денег.

    Ремонт котла

    Проверка неисправных нагревательных элементов

    Описанный выше метод проверки омметром не является единственным методом определения неисправности. Есть еще два варианта, которые позволяют выявить все типы проблем и вовремя их устранить, предотвратив полный выход устройства из строя. Рассмотрим их более подробно.

    Визуальный осмотр компонента

    В этом случае необходимо отключить прибор от электросети и вылить из него воду. Затем необходимо разобрать его и очистить нагревательный элемент от накипи, если таковая имеется на его поверхности. Важно осмотреть элемент на предмет повреждения покрытия.

    Если обнаружены даже незначительные трещины, сколы или повреждения, деталь можно смело отправлять в корзину. Ведь в этом случае он уже не будет подлежать ремонту. В этой ситуации остается только заменить нагревательный элемент на новый.

    Причиной повреждения покрытия элемента обычно является низкое качество материалов, использованных при его изготовлении. В результате после одного-двух лет эксплуатации нагревательный элемент буквально разрывается на куски и не подлежит ремонту.

    Проверка с помощью тестера

    Один из способов обнаружения поврежденного нагревательного элемента был описан выше. Однако, если омметр не дает результатов, а визуальный осмотр не увенчался успехом, последняя проверка заключается в поиске неисправности.

    Для этого отсоедините одну из клемм измерительного прибора и проведите им по поверхности водонагревательного элемента. Если омметр показывает точное значение сопротивления, значит, у нас проблема, и нагревательный элемент следует отбраковать.

    Ремонт водонагревателя

    Если с нагревательным элементом все в порядке, проверьте термостат. Для этого соедините клеммы измерителя с клеммами датчика температуры, на который подается электрический ток.

    Если измерительный прибор показывает точное значение или издает звуковой сигнал, элемент полностью исправен. В противном случае термостат неисправен и подлежит замене. Для этого даже не требуется сливать воду из котла.

    Для восстановления работы отключите прибор от сети, снимите панель, отсоедините все провода от термостата и подключите новую деталь. Помните, что если эта проблема не будет устранена, существует опасность поражения электрическим током при прикосновении к резервуару.

    Что вам нужно будет отремонтировать?

    Если неисправность подтвердится, потребуется замена нагревательного элемента. Однако прежде чем приступить к работе, вам нужно будет запастись всеми необходимыми инструментами. Список невелик, но без него вы вряд ли что-то сделаете.

    Для ремонта вам потребуется:

    • гаечные ключи;
    • Плоскогубцы;
    • тряпки или салфетки – они должны быть впитывающими;
    • отвертки – рекомендуется иметь крестовую отвертку и прямую отвертку;
    • фазометр – этот инструмент представляет собой отвертку со специальным индикатором, встроенным в рукоятку;
    • новый нагревательный элемент.

    Вооружившись всем необходимым, вы можете приступать непосредственно к ремонту. Для того чтобы все прошло успешно, необходимо соблюдать определенную последовательность шагов, о которых пойдет речь ниже.

    Ремонт водонагревателя

    Замена водонагревательного элемента

    Прежде всего, необходимо перекрыть подачу воды. Обычно рядом с водонагревателем находится запорный клапан. Если нет, вы можете перекрыть воду во всей квартире (из стояка).

    Каждый бригадир может выбрать один из этих двух методов. Самое главное – не заполнять резервуар водой. Обратите внимание, что клапан подачи ГВС также должен быть перекрыт.

    Затем необходимо предпринять следующие шаги:

      ;
  • Отключите устройство от источника питания;
  • Снимите крышку с помощью отвертки;
  • Убедитесь с помощью фазометра, что водяные клеммы обесточены;
  • Снимите нагреватель с креплений;
  • Отсоедините провода – перед этим лучше сфотографировать исходную схему, что избавит вас от многих проблем;
  • Открутите гайки, крепящие нагревательный элемент.
  • Наряду с нагревательным элементом следует также заменить анод, который защищает котел от ржавчины. После этого можно приступать к установке новых деталей. Убедитесь, что контакты сухие. В противном случае существует опасность короткого замыкания.

    Схема электронного бойлера

    После подключения всех шлангов устройство проверяется на подачу холодной воды. Обратите внимание, что устройство еще не должно быть подключено к сети. Однако сначала проверьте, нет ли утечек. Если проблем нет, то после того, как весь воздух выйдет через кран горячей воды, устройство можно подключать к сети.

    Есть несколько вещей, которые необходимо проверить, чтобы убедиться, что котел работает максимально безопасно. Во-первых, убедитесь в наличии заземления, которое должно было быть выполнено при установке котла.

    Для защиты проводки целесообразно установить автоматический выключатель остаточного тока и отдельный питающий провод с собственным выключателем.

    Предохранительный клапан – полезная деталь. Он предотвращает слишком высокое давление во внутреннем резервуаре. Этот элемент также полезен для слива жидкостей. Для защиты компонентов котла в случае прекращения подачи воды рекомендуется установить обратный клапан на холодной трубе.

    Как продлить срок службы нагревательного элемента?

    Чтобы долгое время не думать о замене водонагревательного элемента, заказывайте его только у авторитетного поставщика водонагревателей. Перед покупкой внимательно прочитайте инструкцию по эксплуатации.

    Нагревательные элементы для котла

    Для улучшения качества воды, поступающей в резервуар, установите очистительные фильтры. Еще мудрее было бы организовать очистку жидкости от всех видов примесей. В этом могут помочь устройства многоступенчатой фильтрации.

    Не забывайте проверять свой водонагреватель хотя бы раз в год. Регулярное техническое обслуживание позволяет своевременно обнаружить проблемы и недорого их решить.

    Выводы и полезное видео по теме

    Видео №1. Удаление накипи с нагревательного элемента водонагревателя:

    Видео #2 Замена нагревательного элемента водонагревателя:

    Водонагреватель – это необходимый элемент оборудования, обеспечивающий независимую систему водоснабжения. С этим оборудованием вы сможете принимать душ и ванну, когда захотите. Однако для того, чтобы пользоваться благами цивилизации, необходимо поддерживать котел в хорошем состоянии, ежегодно чистить его и заменять изношенные детали.

    Расскажите, как вы заменили трубчатый электронагреватель в своем котле своими руками. Поделитесь технологическими тонкостями, которые могут быть полезны заинтересованным посетителям. Пожалуйста, не стесняйтесь оставлять комментарии в поле ниже, размещать фотографии и задавать вопросы, связанные с темой статьи.

    Как самостоятельно заменить нагревательный элемент в водонагревателе: пошаговое руководство

    Каким бы качественным ни был установленный в вашем доме водонагреватель, рано или поздно его главный компонент – нагревательный элемент – выйдет из строя. Стоимость этой детали в розничных магазинах не очень высока, но услуги мастера по ее установке стоят недешево. Вы можете сэкономить много денег, если будете знать, как самостоятельно заменить нагревательный элемент в водонагревателе.

    Необходимые инструменты и материалы

    Как заменить электрический нагревательный элемент

    Конструкция всех водонагревателей схожа, поэтому для замены нагревательного элемента вам понадобится стандартный набор инструментов и материалов:

    • Крестовая и прямая отвертка;
    • Гаечный ключ с открытым концом;
    • плоскогубцы;
    • Тряпка для сбора влаги;
    • новый нагревательный элемент в соответствии с моделью водонагревателя;
    • магниевый анод.

    Магниевый анод не всегда нужно заменять в случае выхода из строя нагревательного элемента. Но если деталь имеет явные признаки коррозии, мастера советуют установить новую, чтобы не разбирать водонагреватель дважды.

    Пошаговые инструкции

    Как заменить электронную печатную плату обогревателя

    Нагревательный элемент можно заменить, не снимая водонагреватель со стены. Однако иногда прибор устанавливается таким образом, что доступ к фланцу ограничен. В этом случае необходимо снять нагреватель.

    Замена нагревательного элемента производится следующим образом:

    1. Отключите водонагреватель от электросети.
    2. Перекройте подачу воды в резервуар и слейте оставшуюся воду. Слейте воду в зависимости от способа подключения. Если подводка оснащена краном, можно надеть на нее шланг и слить воду. Если нет крана, воду нужно слить в ведро. При сливе холодной воды выпускной клапан горячей воды должен быть открыт, чтобы воздух мог попасть в бак и процесс слива проходил быстрее.
    3. Снимите защитную крышку. В зависимости от модели способ крепления крышки может отличаться, поэтому ознакомьтесь с инструкцией к вашему прибору.
    4. Отсоедините жгут проводов термостата. Подключенные провода следует сфотографировать или зарисовать, чтобы убедиться, что при замене нагревательного элемента все подключено правильно.
    5. Отвинтите фланцевый блок с нагревательным элементом. Снятие этого элемента в разных моделях производится с помощью отверток или гаечных ключей: в обогревателях Termex и Oasis необходим разводной ключ, так как крепление представляет собой шайбу, закрученную шестью винтами; в Elenberg, Polaris, Ariston гайку можно открутить ключом на 13 мм; в термостатах Real разводным ключом откручивают края и снимают деталь.
    6. Выньте старый нагревательный элемент из гнезда, затем равномерно вставьте новый так, чтобы прокладка плотно прилегала к отверстию.
    7. Вверните зажимное кольцо, вставьте датчики термостата, а затем вверните сам термостат.
    8. Закрепите жгуты проводов на фланце в соответствии с предыдущим эскизом или фотографией.
    9. Установите защитную крышку, подсоедините шланги и подайте воду. Наполняйте бойлер до тех пор, пока из клапана горячей воды не перестанет выходить воздух.

    Если все в порядке и нагреватель не протекает, можно подключать электричество и пользоваться горячей водой.

«Июль в Швейцарии» — издательский дом
«Июль в Швейцарии» — издательский дом
