Как работать со светодиодной лентой: правила монтажа и выбора

Для правильной работы со светодиодной лентой необходимо соблюдать два главных правила: использовать блок питания с соответствующим рабочим напряжением (12 В или 24 В) и выбирать устройство мощностью на 20–30% выше, чем суммарное потребление всех подключенных отрезков. Если вы планируете длинную линию освещения, выбирайте ленту на 24 В, так как она позволяет избежать падения яркости на удалении от источника питания.

Технические параметры и выбор компонентов

Прежде чем приступать к монтажу, нужно разобраться в характеристиках изделия. Светодиодная лента представляет собой гибкую печатную плату с диодами, резисторами и контактными площадками.

Типы светодиодов и цветовая температура

Размер диодов обозначается цифрами, например SMD 3528 или 5050. Первые две цифры указывают на длину в миллиметрах (3,5 мм), а вторые — на ширину (2,8 мм). Чем больше размер элемента, тем выше его яркость и мощность.

Цвет свечения зависит от цветовой температуры:

Теплый белый (2700К–3200К) создает уют в жилых комнатах.
Нейтральный белый (4000К–4500К) подходит для рабочих зон и кухонь.
Холодный белый (6000К–6500К) используют в технических или коммерческих помещениях.

Для динамического освещения применяют RGB-ленты, которые меняют цвета с помощью контроллера. Существуют также COB-ленты (Chip On Board), где диоды покрыты слоем люминофора по всей длине, что дает ровную световую линию без видимых точек.

Напряжение и степень защиты

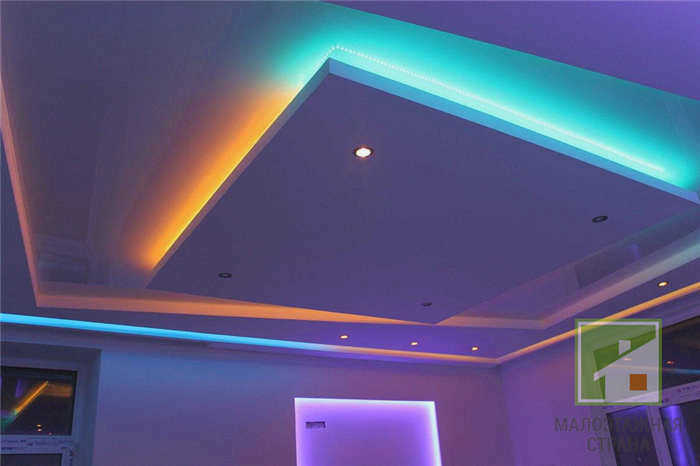

Большинство лент работают от 12 В или 24 В. Ленты на 12 В лучше подходят для коротких участков до 5 метров, например, при подсветке полок. Если длина линии превышает этот порог, яркость в конце будет падать из-за сопротивления дорожек. Для больших проектов, таких как освещение потолка или длинных гардеробных, необходимо использовать 24 В — это позволяет тянуть линию до 10 метров без потери светового потока.

Степень защиты IP определяет место эксплуатации:

IP20 подходит только для сухих помещений.
IP65 защищает диоды силиконовой оболочкой от пыли и брызг, что позволяет ставить ленту в ванной или на кухне.
IP68 означает полную герметичность, подходящую для бассейнов или уличных конструкций.

Математика монтажа: расчет мощности

Ошибки в расчетах приводят к перегреву блока питания или преждевременному выходу ленты из строя. Блок питания (драйвер) преобразует 220 В из сети в нужное напряжение.

Алгоритм расчета выглядит так:

Узнайте мощность одного метра ленты (Вт/м) из паспорта изделия.
Умножьте эту величину на общую длину используемого отрезка.
Прибавьте к результату запас 20–30%.

Пример: Если у вас есть 5 метров ленты с мощностью 14,4 Вт/м, расчет будет следующим: 14,4 × 5 = 72 Вт. Добавляем запас: 72 + 25% (или коэффициент 1,25) = 90 Вт. Вам нужно купить блок питания мощностью не менее 90 Вт. Округлять лучше в большую сторону, например до 100 Вт.

Если вы используете контроллер или диммер, их мощность также должна учитываться при расчете общего потребления системы. При параллельном подключении нескольких отрезков (когда каждый сегмент запитывается от блока отдельно) суммируйте мощности всех частей и добавляйте запас.

Инструкция по установке и соединению

Подготовка и крепление

Поверхность перед наклеиванием обязательно нужно очистить от пыли и обезжирить. Хотя у большинства лент есть клеевой слой, для надежности используйте алюминиевый профиль. Металл работает как теплоотвод: он забирает лишнее тепло от диодов, предотвращая их перегрев и продлевая срок службы до 50 000 часов.

Способы фиксации бывают разными:

На самоклеящуюся основу (для легких задач).
В алюминиевый профиль с матовым рассеивателем (дает мягкий свет и защищает от перегрева).
С помощью прозрачных клипс или скоб (если лента находится в скрытых местах).

Нарезка и соединение элементов

Ленту можно укорачивать только в строго определенных местах. Ищите на плате специальные линии разметки или разрезайте между контактами, чтобы по обе стороны от места среза остались рабочие площадки. Отрезанный край, который не будет использоваться, нужно закрыть заглушкой.

Для наращивания ленты есть два пути:

Пайка. Самый надежный метод. Требует паяльника, припоя и навыков. Важно соблюдать полярность («+» к «+», «–» к «–») и не перегревать контакты дольше 10 секунд.
Коннекторы. Быстрый вариант для новичков. Вы просто вставляете края ленты в зажим, который фиксирует контакт. При выборе коннектора следите, чтобы его ширина совпадала с шириной вашей ленты.

При необходимости сделать поворот на 90 градусов (например, вокруг зеркала) ленту нельзя просто перегибать под острым углом. Ее нужно разрезать на части и соединить углами либо припаять провода, либо использовать специальные угловые коннекторы.

Схема подключения к сети

Подключение всегда начинается с подведения 220 В к блоку питания (на контакты IN: L — фаза, N — ноль, PE — заземление). Выход блока (OUT) соединяется с лентой или контроллером. При работе с RGB-лентами между блоком и лентой обязательно ставится контроллер. К нему от блока приходят два провода питания, а к ленте — четыре провода для управления цветом.

Соблюдение полярности критично: если перепутать «плюс» и «минус», устройство не сгорит мгновенно, но работать не будет. Все работы проводите только при полностью отключенном напряжении в сети.
