Схемы подключения инфракрасного обогревателя через термостат

Существует несколько основных схем подключения инфракрасных обогревателей к электросети. Они отличаются не только способом подключения кабелей, но и количеством и типом используемых дополнительных электрических аксессуаров.

Это связано в первую очередь с тем, что почти каждый инфракрасный обогреватель “из коробки” не имеет элементов управления. Не каждая поставка включает даже кабель питания.

В связи с большой популярностью этого типа нагревателей и частыми вопросами о том, как их подключать, я подготовил несколько наиболее популярных схем установки, которые используются.

Кроме того, они универсальны и позволяют устанавливать не только инфракрасные, но и любые другие типы, например, масляные или конвекционные. Приведенные ниже варианты расположены в порядке от самого простого к самому сложному. Каждый последующий устраняет недостатки предыдущего и дает новые возможности потребителю, но при этом увеличивается сложность монтажа и количество используемых материалов.

Основные электрические схемы для инфракрасных обогревателей

Содержание

Прямое подключение инфракрасного обогревателя

Самый простой, но и самый неудобный способ установки – прямое подключение к домашней электрической сети.

Входящий в комплект поставки или приобретаемый отдельно кабель питания подключается к клеммам и включается в стандартную розетку 220 В.

Эта установка подходит только в том случае, если данная модель обогревателя имеет встроенный термостат.

ПРЯМОЕ ПОДКЛЮЧЕНИЕ ИНФРАКРАСНОГО ОБОГРЕВАТЕЛЯ

Недостатки очевидны:

– Отсутствие автоматического контроля температуры

Нагреватель будет иметь два режима: включенный или выключенный. Вам придется изменить их вручную. Принцип прост – как только холодно, включайте, как только жарко – выключайте.

– Не подключайте несколько инфракрасных обогревателей к одной розетке.

От количества электрических розеток и их расположения зависит выбор места, способ установки и количество радиаторов в помещении. Розетки имеют максимальный предел тока, обычно 16 А, поэтому вы не сможете подключить к ним более 3 кВт электроэнергии. Отсутствие приемных механизмов также является острой проблемой, так как нельзя подключать радиаторы через тройники, всегда существует опасность возгорания из-за перегрева.

– Одна из электрических розеток

Если мы не запланировали установку дополнительных электрических радиаторов или не установили для этого специальную розетку, нам придется занять одну из существующих розеток, что часто бывает лишним.

– Необходимость ручного включения и выключения

Чтобы настроить или даже просто контролировать работу оборудования, вам придется самостоятельно включать и выключать его, что крайне неудобно.

– Внешний вид

Внешняя установка, когда кабели проходят по поверхности стены, даже в кабельном канале, всегда портит внешний вид интерьера.

Основные преимущества:

– Простая установка

Для этого необходимо подключить шнур питания к клеммам устройства и вставить вилку в розетку. Отсюда вытекает еще одно преимущество:

– Стоимость внедрения

Часто все необходимое всегда под рукой, и вам не нужно покупать дополнительное электрооборудование или материалы.

– Возможность использования существующей электросети квартиры или дома

Часто нет необходимости прокладывать отдельную линию электропередачи к месту установки. Просто используйте существующую домашнюю розеточную сеть.

ВЫВОДЫ: Прямое подключение рекомендуется только в качестве временного подключения, например. когда проводка еще не завершена или когда остальное электрооборудование еще не установлено или не доставлено, но помещение уже должно отапливаться. Однако обязательно следите за зоной, где стоит нагревательный прибор, и не оставляйте его без присмотра.

Также неплохо иметь инфракрасный обогреватель со встроенным термостатом. Тогда основные недостатки будут другими:

– не всегда легко регулировать, так как устройства часто подвешиваются к потолку

– Вам придется удалить одну из розеток в комнате

– Внешняя установка портит общий вид интерьера

Подключение через терморегулятор, подключенный к розетке

Основным недостатком предыдущего метода является отсутствие автоматического управления нагревателем. Эта проблема решается с помощью термостата.

Самый простой вариант – приобрести термостат, который вставляется в стандартную бытовую розетку, к которой подключается обогреватель. Нагревательный прибор со встроенным регулятором, который подключается к стандартной розетке в квартире или доме, работает по тому же принципу.

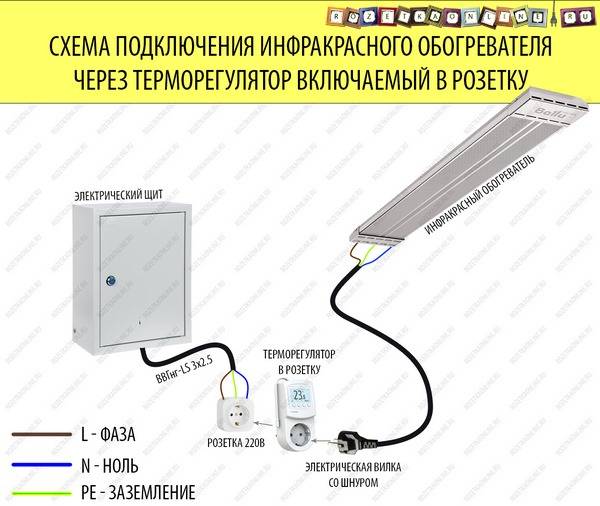

Схема подключения нагревателя с термостатом к розетке 220 В

Основными недостатками являются

– Ссылка на систему розеток

Как и в предыдущем варианте, пользователь остается привязанным к существующему расположению розеток.

– Необходимость приобретения дополнительного оборудования – термостата для розетки

Это влечет за собой дополнительные расходы на покупку, к тому же такое специализированное оборудование доступно не везде.

– Невозможность подключения нескольких радиаторов к одному независимому термостату

Если вы планируете использовать несколько радиаторов, вам понадобится отдельный выпускной термостат для каждого радиатора.

– Внешний вид установки

Все провода остаются видимыми, розетка включена.

Преимущества:

– Простота

Реализация не требует подготовительной работы, а также навыков и знаний.

– Возможность автоматической регулировки и поддержания желаемой температуры

Вы получаете полностью автоматическую систему отопления.

Схема подключения инфракрасного обогревателя через механический термостат

На мой взгляд, это лучшая схема подключения инфракрасного обогревателя. Вы можете использовать любой тип – механический, электромеханический или цифровой (электронный).

Его реализация устраняет многие из основных недостатков предыдущих методов.

В этом случае необходимо заранее проложить проводку от распределительного щита к месту установки инфракрасного прожектора. Внешняя проводка, например, в кабельных каналах, также является вариантом – но этот способ менее безопасен и часто портит внешний вид помещения.

Схема подключения инфракрасного обогревателя с термостатом

Проводка идет от электрического щита или другого источника к термостату, а от него к нагревателю.

Самое сложное – это проводка внутри термостата. Я использовал модель BMT-1 от BALLU в качестве примера наиболее популярного и недорогого механического термостата. Его пример, приведенный на схеме ниже, показывает, как правильно подключать провода внутри.

4 Схема подключения инфракрасного обогревателя с термостатом BALLU BMT-1

Большинство механических термостатов имеют похожие схемы подключения, это можно увидеть на примере модели ZILON, которую мы рассматривали ранее. Кроме того, вместо механических датчиков часто используются цифровые (электронные) датчики, которые имеют больше режимов работы, возможности регулировки и внешний вид. Пример установки одного из них можно посмотреть ЗДЕСЬ.

Основные недостатки

– Более высокие финансовые затраты по сравнению с предыдущими схемами

Для этого необходимо провести предварительную электропроводку и приобрести электрооборудование, термостат и кабель.

– Требуются дополнительные электромонтажные работы

Необходимость предварительных электромонтажных работ, установка терморегуляторов, требует услуг подходящего электрика. Или знания, навыки и, самое главное, время, необходимые для того, чтобы выполнить работу самостоятельно.

– Установка нескольких инфракрасных обогревателей или одного мощного инфракрасного обогревателя невозможна.

Контакты терморегулятора, редко позволяют подключать ток более 10А, в редких случаях 16А. Поэтому максимальная мощность нагревателей не должна превышать 2-3 кВт.

Преимущества подключения инфракрасного обогревателя через термостат

– Температура в помещении может регулироваться автоматически.

Вы получаете полностью автоматическую систему отопления. Он поддерживает собственную температуру и включается и выключается в запрограммированное время.

– Легко управлять

Термостат полностью управляется пользователем, и его расположение не связано с местом установки нагревательных элементов.

– Полностью безопасная, скрытая проводка

Электропроводка подготавливается заранее. Вы можете выбрать подходящее сечение кабеля, тип соединения в распределительной коробке и т.д. Все проводники скрыты, и риск повреждения кабелей значительно снижается.

– Внешний вид

Благодаря скрытым за отделкой стен кабелям и возможности выбора внешнего вида панелей управления вы можете сохранить первоначальный вид вашего интерьера и даже украсить его.

ВЫВОДЫ: Если не принимать во внимание сложности установки и дополнительные расходы на оборудование и проводку, то с точки зрения функциональности это почти идеальный вариант для небольших помещений. Если для поддержания комфортной температуры часто достаточно одного или двух обогревателей с суммарным потреблением тока не более 10-16 А, лучшего варианта не существует.

Однако если перед вами стоит задача обогрева большого помещения с несколькими радиаторами или энергоемкими, мощными моделями, то лучшим вариантом для вас будет комбинация из термостата и контактора.

Подключение нескольких инфракрасных обогревателей к термостату через контактор

Простой термостат, будь то механический, электромеханический или цифровой/электронный, редко позволяет подключить нагреватель мощностью более 2 – 3 кВт.

Чтобы превысить это, необходимо разделить управление и питание. Это не так сложно, как может показаться на первый взгляд. Все, что вам нужно, это любой термостат, даже простой механический термостат, который будет управлять контактором, включающим инфракрасные нагреватели.

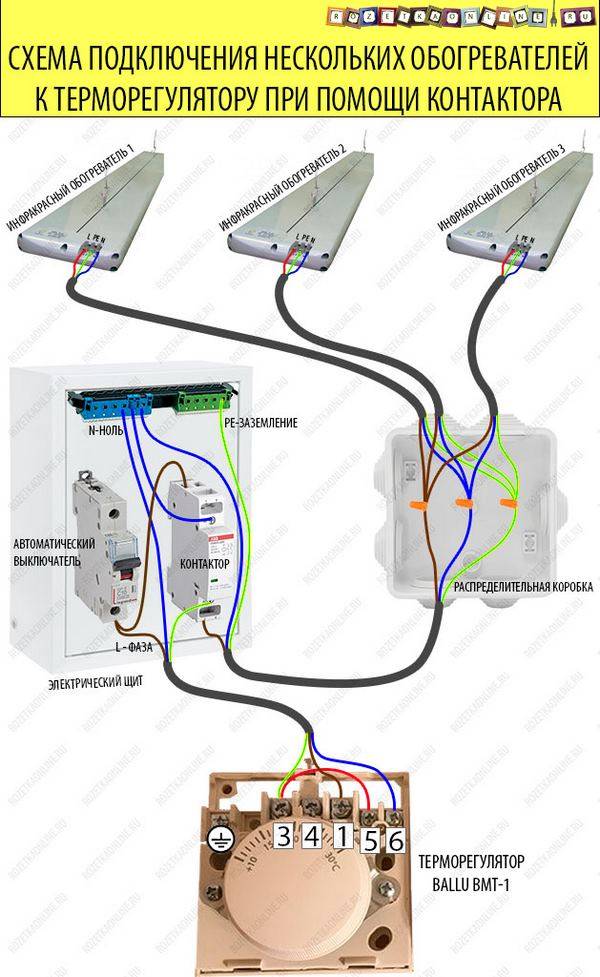

Схема подключения нескольких радиаторов с использованием контактора выглядит следующим образом:

Все основные соединения и аксессуары установлены в электрическом щите. От него провода идут к остальным приборам. Максимальная мощность подключаемых нагревателей ограничена только максимальной доступной мощностью всей установки. Остальное зависит от выбора правильного номинала защитной автоматики и правильного сечения питающих проводов.

Схема подключения нагревателя с контактом и термостатом

Принцип работы прост: термостат, в зависимости от температуры в помещении, посылает сигнал на управляющую клемму контактора, который либо переключает питание инфракрасных обогревателей, либо отключает их, если сигнал не срабатывает. В этом варианте можно подключить любое количество радиаторов, и есть возможность для усовершенствований и дополнений.

Недостатки контакторной установки

– Стоимость внедрения

Чтобы сделать установку по этой схеме, необходимо провести комплекс электромонтажных работ, приобрести соответствующие компоненты – автоматику, регулятор, провода. Этот вариант является самым дорогим из всех представленных.

– Трудности при установке

Монтаж и подключение контактора и термостата, их коммутация и другие монтажные работы требуют участия квалифицированного специалиста. Или вы должны обладать необходимыми знаниями и навыками.

– Ограничение мощности подключения

Поэтому к термостату нельзя подключать один или несколько инфракрасных обогревателей общей мощностью более 10-16А.

Преимущества подключения нагревателей через контактор и термостат

– Возможность регулировать температуру в помещении

Система автоматически поддерживает заданную температуру в помещении. Система автоматически включается и выключается.

– Возможность добавления практически неограниченного количества нагревателей или увеличения мощности существующих нагревателей

Количество и, прежде всего, мощность подключенных устройств ограничены только доступной мощностью объекта

– Легкая расширяемость системы

Изменить систему, добавить новые элементы или приспособиться к меняющимся условиям довольно просто.

– Хороший внешний вид, комфорт и безопасность

Скрытая проводка и размещение электрооборудования, выполненные по заранее подготовленному плану, делают монтаж и эксплуатацию намного безопаснее, управление удобнее и имеет привлекательный внешний вид.

РЕЗЮМЕ: Схема подключения инфракрасного обогревателя через контактор, дает максимальные возможности для модернизации, расширения системы. Идеально подходит для больших помещений, например, в частных домах. Дополнительные затраты компенсируются неоспоримыми преимуществами, которые дает такая система подключения.

В статье представлены наиболее распространенные схемы подключения инфракрасных обогревателей, которые обычно используются при организации электрического отопления в квартире или доме. Любые другие возможные варианты установки являются лишь модификацией представленных. Каждый решает сам, какой из них выбрать. Я подробно описал преимущества и недостатки каждого из них.

Если вы используете или знаете какой-либо другой способ подключения и считаете, что он достоин упоминания, напишите об этом в комментариях, я уверен, что это будет полезно многим людям.

Как подключить инфракрасный обогреватель

Использование инфракрасных обогревателей является популярным методом отопления дома или другого помещения благодаря их хорошей теплоотдаче, экономии энергии и простоте установки.

На этапе приобретения устройства необходимо предпринять ряд шагов:

Измерьте общую площадь помещения, в котором будет использоваться инфракрасный обогреватель, с учетом высоты потолков и дверных и оконных проемов.

Определите все пути утечки тепла (щели в стенах, отверстия в оконных рамах и дверях) и примите их во внимание.

Проверьте напряжение питания в помещении. Для этого подключите все электрооборудование в помещении и измерьте напряжение питания в этой точке. В идеале оно должно быть в диапазоне 220-230 В.

Эффективнее будет использовать несколько инфракрасных обогревателей малой мощности вместо одного мощного. Это обеспечит равномерный нагрев помещения и облегчит регулирование температуры.

Установка электроприборов может потребовать помощи специалиста, если вы не знаете, как повесить инфракрасный обогреватель и подключить его к электросети. Однако если вы хотите сделать это самостоятельно, вам необходимы хотя бы базовые знания об электричестве. Ниже мы рассмотрим основные принципы и процесс правильной установки отопительных приборов.

Как повесить инфракрасный обогреватель

Какие инструменты вам понадобятся:

1; Прочная отвертка или дрель для сверления отверстий под разъемы. 2;

2. измерительная лента или линейка и карандаш;

3. плоскогубцы для резки кабеля;

4. металлоискатель или металлодетектор для поиска металлических конструкций или проводов в стене или потолке;

5. Индикаторная отвертка для электротехнических работ (определение нуля и фазы).

Как закрепить инфракрасный обогреватель на потолке или стене

Просверлите отверстия в стене или потолке, соответствующие отверстиям в кронштейнах нагревателя.

Закрепите кронштейны на поверхности с помощью саморезов.

Подвесьте инфракрасный обогреватель на кронштейны (в зависимости от модели) и отрегулируйте наклон изделия. Важно, чтобы устройство находилось не ближе 3-6 см к поверхности, на которой оно закреплено.

Подключите кабель питания к клеммам, обращая внимание на заземление и полярность (нулевая фаза).

Прикрепите кабелепровод (коробку или гермоввод) к стене в месте прокладки кабеля. Вставьте кабели в кабелепровод.

При наличии термостата проложите провода от инфракрасного нагревателя к термостату и подключите их с помощью клеммных колодок, соблюдая полярность.

Протрите пластину нагревателя спиртом, чтобы тщательно очистить ее, и оставьте до полного высыхания.


Совет. На какой высоте должен быть подвешен инфракрасный обогреватель? предпочтительно не менее 2 метров над полом. Точный расчет выглядит следующим образом: прибавьте 50 см к росту человека – это оптимальная высота для установки обогревателя.

Во избежание воспламенения не размещайте инфракрасный обогреватель вблизи легковоспламеняющихся материалов или веществ. В помещениях с повышенной влажностью используйте модели инфракрасных обогревателей, предназначенные для этих целей (например, с керамическим нагревательным элементом).

Как подключить потолочный инфракрасный обогреватель?

Мы подключаем нагреватель к электросети с помощью термостата. Необходимо установить желаемую температуру, отрегулировав потребляемую мощность. Вы можете выбрать между механическим и электронным вариантами, некоторые модели поставляются с потолочным инфракрасным обогревателем.

Один термостат может управлять несколькими радиаторами в одной комнате. Предел нагрузки составляет 3000 Вт, но его необходимо соблюдать. Термостат должен располагаться на высоте не менее 1,5 м от пола и вдали от сквозняков, прямых солнечных лучей и нагревательных приборов, иначе возможны сбои в работе.

Как подключить инфракрасный обогреватель к контроллеру?

Диаграмма 1 – Подключение к устройству термостата 1. Самый простой способ подключения предполагает протягивание от предохранителя 4 проводов (пар с нулевой фазой), которые соединяются вместе с учетом полярности. Одна пара подключается к термостату, а другая – к ИК-нагревателю от термостата.

Диаграмма 2 – Подключение 2 устройств к термостату. Этот вариант сложнее, так как здесь используется параллельное соединение. Автомат подключен к термостату через 2 провода, а от термостата осуществляется распределение на 2 различных устройства.

схема 3 – Можно подключить несколько устройств. Этот способ является самым сложным, но и самым удобным. В системе уже используется магнитный пускатель. Подключите термостат к предохранителю, как описано на схеме 1, подключите выходные клеммы к магнитному пускателю и подключите выходные контакты магнитного пускателя к нагревателю. Кабели обычно имеют три жилы. Эта схема используется в промышленных масштабах, когда инфракрасные обогреватели устанавливаются в больших помещениях (например, в цехах и ангарах).

Важно! При подключении инфракрасного обогревателя к электросети не включайте его до завершения всех электротехнических работ для безопасности пользователя и сохранности оборудования и сети.

Как подключить инфракрасный обогреватель к термостату?

Поскольку термостат может сэкономить вам более 25% затрат на электроэнергию и сделать ваше отопление максимально эффективным, в этой статье мы опишем, как подключить инфракрасный обогреватель с помощью термостата. Электромонтажные работы просты, в чем вы сейчас сами убедитесь.

Особенности инфракрасного обогревателя

Инфракрасный обогреватель можно прикрепить к деревянной поверхности.

Инфракрасные обогреватели – это уникальный способ сделать жизнь комфортной в загородных домах, квартирах и частных домах. В настоящее время такие устройства также очень востребованы в офисах и других подобных помещениях, где необходима регулируемая система отопления.

Можно ли использовать инфракрасный обогреватель в качестве единой системы отопления? Очень интересный вопрос, на который можно ответить однозначно утвердительно. Этот тип отопления одинаково хорошо работает как в качестве основной системы отопления, так и в качестве дополнения к ней. Разница только в рассчитанном выходе.

Этот тип отопления имеет ряд преимуществ:

  1. Для установки мощных конструкций не требуется огромных денежных и трудовых затрат.
  2. Он характеризуется бесшумной работой и автоматизацией.
  3. Гарантирует безопасность и экологическую чистоту.
  4. Его можно нагревать по зонам. Он может поддерживать разную температуру в двух разных зонах.

Устройство может быть установлено для зонального отопления

Инфракрасный обогреватель легко установить, закрепить и использовать. Он начинает выполнять свою функцию максимально быстро, обеспечивая высокий комфорт в зоне своей работы. Большим преимуществом использования этого типа отопления является низкий процент снижения влажности в помещении. Это означает, что проблема сухого воздуха отсутствует.

Чтобы получить максимальную пользу от использования такого полезного устройства, необходимо правильно выполнить установку.

Безопасность соединения

При использовании инфракрасных обогревателей, как и любых других электроприборов, на первом месте всегда должна стоять безопасность.

Предупреждение: Инфракрасный обогреватель должен быть подключен к дифференциальной защите, которая представляет собой трансформатор, расположенный внутри корпуса.

Одна обмотка трансформатора получает входной ток, а другая – выходной. При малейшем дисбалансе сердечник смещается и размыкает силовое реле.

Дифференциальная защита также включает предохранители, которые необходимы для защиты инфракрасного обогревателя от перегрузок.

Для эффективной работы этой защиты необходимо заземление. Это необходимо для того, чтобы избежать возврата электрического тока. Заземляющее соединение похоже на нейтральный проводник, но в отличие от него позволяет току утекать, не достигая защитного устройства. Заземляющее соединение должно иметь минимальное сопротивление. Толщина резистора должна позволять пропускать любое количество тока утечки. Знание того, как подключить инфракрасный обогреватель в соответствии со всеми нормами безопасности, поможет избежать неприятных последствий.

Необходимые инструменты и материалы

Чтобы быстро и легко установить инфракрасный обогреватель на потолке, вам понадобятся следующие инструменты:

  1. Дрель или шуруповерт (для сверления отверстий под крепеж).
  2. Плоскогубцы (для укорачивания проводов).
  3. Индикаторная отвертка (для определения фазы и нуля).
  4. Металлоискатель (опционально, используется для поиска проводов и металлических предметов в стене, чтобы случайно не задеть их при сверлении отверстий. Вы можете сделать свой собственный металлоискатель, используя имеющиеся у вас под рукой инструменты.
  5. Простой карандаш и рулетка (для разметки точек крепления на стене).

Для установки и подключения дополнительных материалов вам может понадобиться инфракрасный осветитель:

  1. Складная электрическая вилка.
  2. Трехжильный медный кабель сечением 2,5 мм².
  3. Настенные кронштейны (приобретаются при необходимости, так как в комплект входят только потолочные кронштейны).

Собрав все необходимые материалы и инструменты, можно приступать к креплению и подключению нагревателя.

Типы термостатов

Несмотря на универсальность принципа действия термостата, существует несколько классификаций этих вспомогательных устройств, определяющих способ их подключения, управления и алгоритм настройки. Например, термостаты можно разделить на два основных типа в зависимости от механизма их работы:

  • механический;
  • электронный.

Механические термостаты просты и надежны

Механические термостаты похожи на пластиковую коробку с рычагом, который управляет температурными параметрами. Они также просты в использовании и имеют шкалу с делениями в 1 градус. Внутри устройства находится чувствительная мембрана, нагрев или охлаждение которой является основой климат-контроля. Популярность этих моделей имеет свои причины:

  • Схема электропроводки не требует специальных навыков и доступна даже новичкам;
  • Простая конструкция обеспечивает длительный срок службы;
  • Относительно низкая стоимость по сравнению с электронными аналогами.

Электронные термостаты более совершенны, но требуют другого подхода

Основными особенностями электронных регуляторов температуры являются

  • Отображение информации о настройках и текущих процессах на экране дисплея
  • Требуется источник питания;
  • Панели управления с кнопками или сенсорными панелями;
  • Программирование климатических показателей на день или на всю неделю;
  • Дистанционное управление через мобильное приложение;
  • Подключение дополнительных устройств климат-контроля (например, подогрева пола).

Чтобы продлить срок службы электронного устройства, не подвергайте его воздействию прямых солнечных лучей и следите за тем, чтобы в помещении не было сквозняков.

Работа в периоды бездействия

Если вы правильно выберете инфракрасный обогреватель, его производительность позволит вам обогревать соответствующие зоны помещения и экономить деньги. Однако если вы планируете оставлять инфракрасный обогреватель включенным на время командировки, лучше выбирать изделия с металлической излучающей панелью. Предупреждение: Кварцевые обогреватели не следует оставлять без присмотра на длительное время.

Это связано с тем, что в моделях кварцевых инфракрасных обогревателей в лампе установлена спираль, которая нагревается до температуры более 500 градусов и может стать причиной пожара. Если обогреватель имеет металлическую пластину, температура его нагрева не превышает 200 градусов. Благодаря защите от перегрева их можно смело оставлять включенными.

При подключении инфракрасных обогревателей в качестве защитных устройств необходимо использовать внешние термостаты, предохранители и дифференциальные устройства. Только после их использования можно гарантировать, что нагреватель надежно подключен.

Электромонтаж: подключение термостата

С самого начала следует отметить, что положение термостата должно быть тщательно выбрано. В идеале он должен быть расположен в углу, противоположном тому, где установлен обогреватель. Таким образом, вы можете быть уверены, что температура в вашем доме оптимальна.

Как подключить термостат к инфракрасному обогревателю:

  1. Сначала соедините контакты электрической вилки с клеммами термостата, который установлен на корпусе.
  2. Каждая розетка имеет свое обозначение: L – фаза, N – нейтраль. Количество нейтральных и фазных клемм равно двум. Фактически, его необходимо устанавливать в следующем порядке: “От сети до регулятора – от термостата до радиатора”. Вот как это выглядит на схеме.
  3. Разберите все контакты и вставьте их в клеммы, убедившись, что они хорошо закреплены. Обращайте внимание на световые разметки, они помогут вам избежать ошибок.

Совет: Если вы решили установить один термостат для двух инфракрасных обогревателей, контроллер должен быть установлен в самом холодном помещении.

Прочитайте статью: схема подключения термостата, это облегчит понимание.

Подключение обогревателя своими руками: смотрите видео

Определение необходимого количества инфракрасных обогревателей

Если инфракрасный обогреватель подвешивается к деревянному или подвесному потолку, используйте, например, металлические крючки, которые обычно поставляются в комплекте с прибором. Их можно легко прикрутить без дополнительных инструментов. Однако если потолок бетонный, в нем необходимо просверлить отверстия с помощью пилы.

Вам необходимо заранее решить, сколько инфракрасных обогревателей нужно будет установить в каждой комнате. Для этого изучите рабочие характеристики устройств, обращая особое внимание на их мощность. Конечно, следует учитывать и размер каждой комнаты.

Например, если площадь помещения составляет около 20 м2 , вам могут понадобиться два инфракрасных обогревателя общей мощностью около 2000 Вт.

Если вы собираетесь установить его на кухне площадью не более 10 м2 , то установленный нагреватель должен быть мощностью около 800 Вт. При установке на кухне можно использовать потолочные или настенные кронштейны.

При необходимости в отдаленной части кухни можно установить еще один инфракрасный обогреватель мощностью 500 Вт. Помните, однако, что эти устройства следует располагать так, чтобы все пространство прогревалось равномерно. Однако не рекомендуется располагать холодильник в зоне обогрева.

Напольный инфракрасный обогреватель

Напольные инфракрасные электрические обогреватели с термостатами являются популярным типом обогревателей. Их стоимость не сильно отличается от других моделей, но они предпочтительнее из-за своей маневренности и мобильности. Особой популярностью пользуются инфракрасные обогреватели серии Ballu. Стандартно они подключаются через термостат.

Термостат в этой модели расположен внутри нагревателя. Одной из самых популярных моделей этого типа обогревателей считается BALLU BIH-L, серия Bali. Данный обогреватель оснащен современной телескопической стальной стойкой BIH-LS-210, которая обеспечивает надежное крепление обогревателя и позволяет использовать его на открытых пространствах.

Описание комплектации и технических характеристик обогревателя BALLU BIH-L:

  • мощность ≈ 3 кВт;
  • Высота установки на штативе до 4,5 м;
  • Стальной корпус;
  • Функция управления нагревателем;
  • Комплект кронштейнов;
  • Специальный отражатель с ребристой поверхностью.

Это устройство считается самым универсальным, так как его можно установить практически в любом месте. Равномерно нагревая воздух, он создает комфортную температуру для всех, кто находится в зоне действия устройства. Для создания комфортного микроклимата на открытом воздухе, стоит рассмотреть возможность использования инфракрасного зонтаТеплоизоляция рассчитана на длительное использование на открытом воздухе в холодное время года.

Механический термостат работает иначе, чем термостат

Как подключить термостат к инфракрасному обогревателю?

Какой бы из вышеперечисленных вариантов вы ни выбрали, для точной и правильной работы он требует правильной установки. В первую очередь это связано с выбором правильного места, где необходимо учитывать следующие факторы:

  • Устройство может быть повреждено высокой влажностью;

Процесс установки термостата “сделай сам

  • Процесс установки термостата своими руками не должен приводить к появлению поблизости источников тепла или солнечного излучения.

Если не учесть эти факторы, измерение температуры будет неточным, что приведет к неправильной работе обогревателя и невозможности поддержания необходимой температуры в доме.

Отдельным вопросом является подключение самого устройства к электрической сети и инфракрасного обогревателя. Чтобы соединить все эти элементы вместе, необходимо использовать автоматическое реле. Это будет источником питания для нагревателя. Давайте рассмотрим некоторые из наиболее распространенных соединений.

Схемы подключения инфракрасного обогревателя через термостат

Самая быстрая и простая схема подключения термостата для инфракрасного обогревателя – это использование 1 термостата для 1 обогревателя. В этом случае схема подключения максимально проста: предохранитель имеет 2 пары проводов, одна из которых идет к термостату. Один провод – нейтральный, другой – фазный. И они должны быть подключены соответствующим образом. Другая пара проводов подключается к самому нагревателю.

Инфракрасные обогреватели с термостатом

Второй, немного более сложный способ подключения инфракрасного обогревателя через термостат – это параллельное подключение. Таким образом, к одному термостату можно подключить два нагревателя. Одна пара проводов от предохранителя подключена к термостату, который, в свою очередь, подключен к двум разным нагревателям.

Самый сложный, но и самый практичный вариант – использовать один термостат для нескольких домашних обогревателей. Для этого необходимо использовать магнитный контактор и индивидуально разработать схему подключения. Конечно, можно попытаться найти готовый, но этот способ не может абсолютно гарантировать безотказную работу системы.

Полезный совет! Вам также следует обратить особое внимание на расчеты и составление индивидуального плана, так как от этого зависит ваша безопасность. Неисправности в системе отопления могут привести к пожароопасным ситуациям.

Для подключения нескольких радиаторов используйте магнитный контактор.

Есть даже производители, которые выпускают оригинальные магнитные пускатели для своих агрегатов, а также комплекты проводов, необходимые для их подключения. Это значительно упрощает подключение, а качество такой продукции считается более высоким. Но в любом случае, если вы раньше не имели дела с электричеством, лучше доверить проектирование и подключение системы профессионалам.

Установка потолочного радиатора

Инфракрасные обогреватели устанавливаются на различных поверхностях

Пользователи ищут дополнительные источники тепла, которые выполняют свои функции наилучшим образом и в то же время являются практичными и экономичными. Вышеперечисленные преимущества инфракрасных обогревателей укладываются в такие характеристики, как экономичность, практичность и рентабельность.

Тема сегодняшнего дня: “Как правильно установить и подключить инфракрасный обогреватель”. Конечный результат зависит от правильности проведенной процедуры. Любая ошибка может привести к нежелательным событиям.

Типы инфракрасных обогревателей:

  • В качестве отдельного устройства;
  • Как фильм.

Установка потолочного инфракрасного обогревателя намного проще, чем работа с пленкой. В этом случае необходимо соблюдать только общие правила. Во-первых, должно быть хорошее крепление, которое не прогнется под весом нагревательного прибора. Для крепления устройства лучше всего использовать кронштейны.

Металлические кронштейны – самый надежный способ крепления оборудования.

Они позволяют устанавливать устройство под горизонтальным углом. Что это значит? Это значит, что с их помощью можно установить не только на потолке, но и непосредственно на стене.

Правила установки устройства:

  1. Электрические кабели можно прокладывать только по негорючей поверхности.
  2. Крепежные элементы не должны касаться нагревательного элемента.
  3. При установке нагревателя избегайте возможного контакта с легковоспламеняющимися поверхностями и убедитесь, что электрические кабели полностью изолированы.
  4. Закрепите изделия на высоте от 2,5 до 3,5 метров.

Если устройство будет установлено в жилом помещении, покупайте устройства с максимальной мощностью 800 Вт.

Всегда помните о правилах пожарной безопасности. В этом случае их также нельзя игнорировать, так как это может привести к возгоранию помещения.

Установка

Для установки инфракрасных обогревателей потребуется стандартный набор инструментов, который есть практически в каждом доме. Для установки вам понадобятся:

  • отвертку;
  • плоскогубцы;
  • отвертки;
  • рулетка.

При установке инфракрасных обогревателей помните, что они должны находиться на определенной высоте. Обычно этот показатель составляет от 2,2 до 3,5 метров. Радиатор должен быть расположен на 0,5 метра выше самого высокого члена семьи. Кроме того, такие радиаторы не следует размещать вблизи мест постоянного проживания людей, так как это может негативно сказаться на их здоровье. Опыт показывает, что идеальное место для его установки – возле окна.

Чтобы понять, как правильно установить это устройство, необходимо предварительно составить подробную схему и произвести расчеты, особенно если в помещении планируется установить несколько инфракрасных обогревателей. Помните, что они не должны быть подключены к одной электросети. Они должны работать параллельно. Рекомендуется сделать отдельный автомат в распределительном щите, чтобы избежать перегрузки.

Если вы собираетесь установить газовый инфракрасный обогреватель, процесс будет намного сложнее, чем установка его электрического аналога. Для его работы потребуется регулярная заправка газом. Чаще всего такие устройства устанавливаются на летних кухнях, верандах, детских площадках и т.д. Но заниматься установкой газового инфракрасного обогревателя самостоятельно не стоит. Установку должен выполнять профессионал, так как газ является рискованным мероприятием и требует соответствующих навыков и опыта.

Выбор термостата для инфракрасного обогревателя

Когда речь идет о приобретении и подключении термостата инфракрасного обогревателя как отдельного элемента, важно сделать правильный выбор при покупке. Небольшой стол поможет вам сравнить некоторые из самых доступных моделей.

Краткие характеристики и цены термостатов для радиаторов:

Название моделиОсобенности и характеристикиЦена, руб.
Ballu RTR-E 6202Простое механическое управление. Универсален для использования с любым прибором и в любом помещении.1100
Ballu TA2N-S.Механическое управление температурными настройками сочетается с функцией включения/выключения. Светодиодная лампа указывает на текущее состояние устройства.700
Eberle RTR – E6163Универсальное устройство, подходящее не только для радиаторов, но и для подключения к системам напольного отопления. Он имеет переменный диапазон регулирования температуры от +5 до +30°.1150
Eberle Instata 2Модель с кнопкой и небольшим черно-белым дисплеем для установки температуры.2850
Эберле Инстат +3рСовременный, программируемый, электронный термостат.3600

Только от вас зависит, какую модель вы выберете. Разнообразие и функциональность устройств, представленных на рынке, удовлетворит даже самого требовательного покупателя. Сегодня можно легко приобрести устройство для дома или сада, или, например, инфракрасный обогреватель с термостатом для курятника или других целей.

Трудно недооценить важность использования термостатов в работе отопительного оборудования. Ведь речь идет не только о поддержании комфортной температуры в любое время года, но и о значительной экономии и безопасности. Особенно учитывая тот факт, что простейший механический термостат может купить каждый.

Как выбрать термостат для инфракрасного обогревателя?

В настоящее время существует два основных типа:

  1. Механические.
  2. Электронные.

Первый вариант считается дешевым и простым в использовании. Однако нельзя сказать, что он работает эффективно, к тому же его трудно контролировать. Особой разницы в качестве нет.

Наши ресурсы рекомендуют выбирать электронные терморегуляторы, поскольку они обладают широким набором полезных функций. Они быстро реагируют на температуру, можно задать интервалы включения, а в некоторых модификациях можно даже установить другую температуру, например, в течение дня:

  • Дневное время: +18.
  • После полудня: +20.
  • Вечер: +22.
  • Утро: +18.

Теперь мы с вами решили вопрос: как подключить инфракрасный обогреватель, для этого нужно совсем немного – просто сделать все, что написано выше. Если у вас есть какие-либо вопросы, пожалуйста, отправьте их нам, мы ответим на все.

Как правильно подключить инфракрасный обогреватель

Эти обогреватели отличаются высокой эффективностью, поэтому они почти мгновенно нагревают помещение и медленно его охлаждают. Эти факторы указывают на высокую эффективность устройств. Поэтому их использование в помещениях с высокими потолками и большими теплопотерями оправдано.

Характеристики инфракрасного обогревателя

Важнейшей особенностью инфракрасных обогревателей является то, что они нагревают не воздух, а предметы в направлении луча излучения прибора.

Кроме того, инфракрасные панели часто используются для обогрева гражданских и сельскохозяйственных помещений. Сюда входят школы, офисы, теплицы, питомники, магазины и т.д. Существуют также модификации, предназначенные для обогрева открытых площадок.

Перед приобретением того или иного отопительного прибора необходимо сопоставить будущие условия эксплуатации с его техническими параметрами. Для каждого конкретного объекта Желательно выбирать конкретные продукты:

  1. Коротковолновые устройства. Они часто используются в производственных помещениях. Это связано с агрессивностью конструкции при эксплуатации, из-за мгновенного нагрева объекта в результате повышения температуры до сотен градусов.
  2. Устройства с длинной и средней длиной волны. Требуется в частных домах, а также в гражданских учреждениях.

В этом видео вы узнаете, как самостоятельно установить инфракрасный обогреватель:

Принцип работы и разновидности

Характерной особенностью таких изделий является выделение тепла, которое способствует нагреву различных поверхностей – стен, полов, потолков и т.д. Следует отметить, что нагрев воздуха является частичным, так как основной поток излучения направлен на предметы, которые затем отдают тепло от себя.

инфракрасный обогреватель

Инфракрасное излучение не боится ветра и сквозняков и может согреть даже в ветреный день.

Устройство состоит из отражателя и излучателя. Последний отвечает за передачу излучения в процессе нагрева. Рефлектор – это отражающий элемент, который изготавливается из термостойких материалов с высокой отражательной способностью. Нагревательные элементы могут быть:

  • пластины;
  • открытые или закрытые катушки;
  • Кварцевые, инфракрасные или галогенные лампы;
  • нагревательные элементы;
  • Проводники из углеродного волокна.

Инфракрасные устройства различаются по нескольким параметрам: назначению, способу установки, источнику энергии. В зависимости от последнего они делятся на стационарные и мобильные. Они могут использоваться как в бытовых, так и в промышленных целях.

Свойства инфракрасного обогревателя

Излучатель имеет высокую мощность и большую площадь поверхности, что обеспечивает комфортную среду на больших площадях

В зависимости от источника энергии Все нагреватели делятся на несколько типов:

  1. Электричество. Это самый распространенный тип и может быть установлен во всех помещениях. Важнейшим элементом системы является зеркало, отражающее излучение в нужном направлении.
  2. Газовый привод. Лучше всего подходит для открытых площадок или промышленных зданий. Из-за большой вместимости их нечасто можно встретить в жилых районах. Топливо представляет собой смесь газа и воздуха.
  3. Дизельный привод. Требуется в местах с плохой электропроводкой. Эти устройства часто располагаются на открытом воздухе или в гаражах. Устройство не требует дымоходов и очищается несколькими фильтрами.
  4. Фольга – часто используется в жилых районах.

Преимущества и недостатки

Каждое оборудование имеет свои преимущества и недостатки. К преимуществам инфракрасных обогревателей относятся:

  1. Экономическая эффективность (особенно при использовании оборудования в качестве дополнительного источника тепла).
  2. Устройство не сжигает кислород.
  3. Отсутствие вредного воздействия на здоровье человека (ученые доказали, что эти устройства могут даже оказывать положительное воздействие на организм).
  4. При установке на потолке он занимает минимум места в помещении.
  5. Безопасно для детей.
  6. Бесшумная работа. Эти изделия также можно использовать в качестве источника света.
  7. Многие модели имеют встроенный термостат, позволяющий поддерживать оптимальную температуру.
  8. Тепло сохраняется в течение длительного времени, поскольку нагретые предметы отдают энергию в пространство.
  9. Инфракрасные системы устойчивы к влаге, поэтому их можно устанавливать в беседках, ванных комнатах или на террасах.

Свойства инфракрасного обогревателя

Многие модели оснащены термостатом, который позволяет регулировать температуру до комфортного уровня.

Единственным недостатком этих продуктов является их высокая цена.

Не нужно быть новичком, чтобы установить инфракрасный обогреватель на потолке. Важно правильно произвести расчеты по установке, чтобы устройство можно было безопасно использовать.

Выбор правильного местоположения

Наиболее важным требованием при установке инфракрасного обогревателя является расстояние от головы человека. Это особенно важно на рабочих местах, где люди подолгу находятся в одном положении.

Расстояние должно быть не менее 1,5-2 метров, в зависимости от мощности устройства. Если мощность менее 800 Вт, прибор можно разместить на расстоянии 70 см. Если значения составляют 1-1,5 кВт, минимальное расстояние составляет 1 м. Специфические характеристики каждого помещения определяют многие особенности установки и оптимальное расположение прибора. Рекомендуемое расположение прибора в отдельных помещениях графически показано в таблице ниже:

Как правильно подключить инфракрасный обогреватель

Для обогрева открытых площадок рекомендуется устанавливать несколько устройств, чтобы излучение охватывало большую часть человеческого тела. Эти устройства способны обеспечить различные температурные режимы для разных зон объекта. Этого можно достичь, разместив в одном помещении несколько устройств с разной мощностью.

Безопасные соединения

При использовании инфракрасных обогревателей, как и при использовании любого другого электроприбора, безопасность всегда должна быть на первом месте.

Предупреждение: Инфракрасный излучатель должен быть подключен к дифференциальной защите, которая представляет собой трансформатор, расположенный внутри корпуса.

Одна обмотка трансформатора получает входной ток, а другая – выходной. При малейшем дисбалансе сердечник смещается и размыкает силовое реле.

Как правильно подключить радиатор

Дифференциальная защита также включает предохранители, которые необходимы для защиты инфракрасного обогревателя от перегрузки.

Для эффективной работы этой защиты необходимо заземление. Это необходимо для того, чтобы избежать возврата электрического тока. Заземляющее соединение очень похоже на нейтральный проводник, но в отличие от него, оно позволяет току утекать, не достигая защитного устройства. Заземляющий проводник должен иметь минимальное сопротивление. Толщина резистора должна позволять пропускать любое количество тока утечки. Знание того, как подключить инфракрасный обогреватель в соответствии со всеми правилами безопасности, поможет избежать неприятных последствий.

Работа в режиме ожидания

Если вы правильно выберете инфракрасный обогреватель, его производительность позволит ему обогревать соответствующие зоны помещения и экономить ваши деньги. Однако если вы планируете оставлять инфракрасный обогреватель включенным на время командировки, лучше выбирать изделия с металлической излучающей пластиной. Предупреждение: Кварцевые обогреватели не следует оставлять без присмотра на длительное время.

Причина этого в том, что в кварцевых моделях в лампе находится спираль, которая нагревается до температуры более 500 градусов и может стать причиной пожара. Однако, если обогреватели оснащены металлической пластиной, температура их нагрева не превышает 200 градусов. Если установлено устройство защиты от перегрева, их можно смело оставлять включенными.

Как правильно подключить обогреватель

При подключении инфракрасных обогревателей в качестве защитных устройств необходимо использовать внешние термостаты, предохранители и дифференциальные устройства. Только используя их, вы можете быть уверены в надежности подключения нагревателя.

Необходимые инструменты и материалы

Чтобы быстро и легко установить инфракрасный обогреватель на потолке, необходимы следующие инструменты:

  1. Дрель или шуруповерт (для сверления отверстий под крепеж).
  2. Плоскогубцы (для укорачивания проводов).
  3. Металлоискатель (отвертка для определения фазы и нейтрали).
  4. Металлоискатель (опционально, используется для обнаружения проводов и металлических предметов в стене, чтобы случайно не задеть их при сверлении отверстий. Вы можете сделать свой собственный металлоискатель, используя имеющиеся у вас под рукой инструменты.
  5. Простой карандаш и рулетка (отметьте места крепления на стене).

Как правильно подключить инфракрасный излучатель

Для установки и подключения дополнительных материалов может потребоваться инфракрасный нагреватель:

  1. Откидная электрическая вилка.
  2. Трехжильный медный кабель сечением 2,5 мм².
  3. Настенные кронштейны (приобретаются при необходимости, так как в комплект входят только потолочные кронштейны).

После того как вы собрали все необходимые материалы и инструменты, можно приступать к установке и подключению нагревателя.

Расчет необходимого количества инфракрасных обогревателей

Если инфракрасный обогреватель подвешивается, например, к деревянному или подвесному потолку, используйте металлические крючки, которые обычно поставляются в комплекте с прибором. Их можно легко прикрутить без использования дополнительных инструментов. Однако если потолок бетонный, в нем придется сверлить отверстия.

Заранее решите, сколько инфракрасных обогревателей вам потребуется установить в каждой комнате. Для этого необходимо изучить рабочие характеристики оборудования, уделяя особое внимание его выходной мощности. Конечно, необходимо учитывать и размер каждой комнаты.

Как правильно подключить инфракрасный излучатель

Например, если площадь помещения составляет около 20 м2 , вам могут понадобиться два инфракрасных обогревателя общей мощностью около 2000 Вт.

Если вы собираетесь установить его на кухне площадью не более 10 м2 , то установленный нагреватель должен быть мощностью около 800 Вт. При установке на кухне можно использовать потолочные или настенные кронштейны.

При необходимости в отдаленной части кухни можно установить еще один инфракрасный обогреватель мощностью 500 Вт. Однако помните, что эти приборы следует располагать так, чтобы все пространство прогревалось равномерно. Однако не рекомендуется, чтобы холодильник находился в зоне нагрева.

Подробная инструкция по установке и подключению своими руками

Для того чтобы воспользоваться всеми вышеперечисленными преимуществами, устройство должно быть правильно установлено. Эта процедура состоит из 5 этапов и требует тщательного выполнения следующих инструкций.

Первый шаг носит подготовительный характер.

 Установка инфракрасных обогревателей

Для начала следует обзавестись набором инструментов, чтобы не отвлекаться в процессе установки. Должны присутствовать следующие элементы:

  1. Измерительная лента.
  2. Пирометр.
  3. Отвертка.
  4. Отвертка.
  5. Дрель (молоток).
  6. Плоскогубцы.

Где и как установить инфракрасный обогреватель?

На этом этапе вам нужно решить, где установить инфракрасный прожектор. Его можно установить на стене, на потолке или под наклоном.

Нагреватели мощностью до 800 Вт подходят для жилых помещений. В общественных зданиях мощность начинается от 1,5 кВт.

Поверхность должна быть достаточно прочной, чтобы выдержать нагрузку в 20-30 кг.

Запрещается устанавливать обогреватель вблизи легковоспламеняющихся предметов.

Положение и высота от пола

 установка инфракрасных обогревателей

Рекомендуется устанавливать радиатор вблизи теплопоглощающих поверхностей. Дерево, ковры, каменные поверхности – хорошо. Следует избегать отражающих поверхностей, так как при использовании устройства владелец получит минимальный эффект. Электрические кабели следует прокладывать на негорючей поверхности.

Расположение обогревателя во многом зависит от особенностей помещения. Существует оптимальная схема размещения ИК в жилых домах. Это выглядит следующим образом:

  1. Пирометр может измерить самое холодное место, которое нуждается в обогреве. При одновременной установке нескольких радиаторов пирометр обязателен.
  2. В жилых районах высота от пола должна составлять 1,5 метра. Если человек проводит много времени под радиатором, это значение должно начинаться с 1,8 метра.
  3. Если высокотемпературный инфракрасный обогреватель устанавливается в общественных зданиях, офисах, расстояние должно составлять 2 м и более.

Установка

Вы можете установить радиатор самостоятельно, и это не будет стоить целое состояние. Единственная сложность заключается в том, что требуются определенные навыки и знание процесса установки.

Во время установки и подключения к электросети радиатор не должен быть включен.

 установка инфракрасного обогревателя

Процедура:

  1. Определите высоту установки от потолка и пола с помощью измерительной ленты.
  2. Подтяните винты или просверлите отверстие с помощью дрели (ударного молотка), если стена бетонная. Важно, чтобы расстояния между точками крепления были одинаковыми.
  3. Вставьте дюбели в просверленные отверстия.
  4. Вставьте крепежные элементы.
  5. Закрепите устройство в монтажных отверстиях.

Конструкция различных радиаторов может несколько отличаться, поэтому не следует пренебрегать рекомендациями производителя.

Электрическое подключение

 установка инфракрасного обогревателя

Инфракрасный обогреватель может быть установлен в сочетании с термостатом для экономии энергии и обеспечения комфортной температуры. Устройство автоматически отключает инфракрасный обогреватель, как только в помещении достигается заданная температура. Как только воздух в помещении охлаждается, термостат включает инфракрасный обогреватель.

Подключение к сети с помощью термостата осуществляется в 4 шага:

  1. Закрепите термостат на стене на высоте 1,4 м от пола рядом с инфракрасным обогревателем.
  2. Выбирайте провод, способный выдерживать большие нагрузки. Проведите его внутри стен и потолка от инфракрасного обогревателя до термостата.
  3. Провод должен быть замаскирован пластырем или специальными коробками.
  4. Проводка нагревателя подключается параллельно основной линии.

При установке обогревателей одновременно в нескольких помещениях одного термостата недостаточно. Требуется один прибор на комнату.

Подключение нескольких нагревателей через термостат

Подключение осуществляется путем прокладки кабеля от нескольких устройств к термостату. Затем термостат подключается к распределительной коробке.

Лучше всего предусмотреть отдельный блок предохранителей в распределительном щите. Это позволяет избежать риска перегрузки.

Прямое подключение инфракрасного обогревателя

Самый простой, но неудобный способ установки – прямое подключение к электросети.

Входящий в комплект поставки или приобретаемый отдельно шнур питания подключается к клеммам и включается в стандартную розетку 220 В.

Эта настройка подходит только в том случае, если данная модель нагревателя имеет встроенный термостат.

НАГРЕВАТЕЛЬ С ПРЯМЫМ ПОДКЛЮЧЕНИЕМ

Недостатки очевидны:

– Отсутствие автоматического контроля температуры

Нагреватель будет иметь два режима: включенный или выключенный. Вам придется изменить их вручную. Принцип прост – как только холодно, включайте; как только жарко, выключайте.

– Нельзя подключать к одной розетке более одного инфракрасного обогревателя

Решая, где, как и сколько радиаторов установить в помещении, следует учитывать количество электрических розеток и их расположение. Розетки имеют максимальный предел тока, обычно 16 А, поэтому вы не сможете подключить к ним более 3 кВт электроэнергии. Отсутствие приемных механизмов также является острой проблемой, так как нельзя подключить радиаторы через тройники, всегда существует опасность возгорания из-за перегрева.

– Одна из электрических розеток

Если мы заранее не запланировали установку дополнительного электронагревательного оборудования или не установили для этого специальную розетку или подрозетник, нам придется занять одну существующую розетку, которая зачастую не бывает лишней.

– Приходится включать и выключать его вручную

Чтобы настроить или даже просто контролировать работу оборудования, приходится вручную включать и выключать его, что ужасно неудобно.

– На открытом воздухе

Внешняя установка, когда провода проходят по поверхности стены, даже в воздуховоде, всегда портит внешний вид интерьера.

Основные преимущества:

– Простая установка

Для этого необходимо подключить шнур питания к клеммам устройства и вставить вилку в розетку. Отсюда вытекает еще одно преимущество:

– Стоимость внедрения

Часто все необходимое всегда под рукой, и вам не нужно покупать дополнительное электрооборудование или материалы.

– Возможность использования существующей электросети квартиры или дома

Часто нет необходимости прокладывать отдельную линию электропередачи к месту установки. Просто используйте существующую домашнюю розеточную сеть.

ВЫВОДЫ: Прямое подключение рекомендуется только в качестве временного подключения, например. когда проводка еще не завершена или когда остальное электрооборудование еще не установлено или не доставлено, но помещение уже должно отапливаться. Однако обязательно следите за зоной, где стоит нагревательный прибор, и не оставляйте его без присмотра.

Также неплохо иметь инфракрасный обогреватель со встроенным термостатом. Тогда основные недостатки будут другими:

– не всегда легко регулировать, так как устройства часто подвешиваются к потолку

– Вам придется удалить одну из розеток в комнате

– Внешняя установка портит общий вид интерьера

Подключение через терморегулятор, подключенный к розетке

Основным недостатком предыдущего метода является отсутствие автоматического управления нагревателем. Эта проблема решается с помощью термостата.

Самый простой вариант – приобрести термостат, который вставляется в стандартную бытовую розетку, к которой подключается обогреватель. Нагревательный прибор со встроенным регулятором, который подключается к стандартной розетке в квартире или доме, работает по тому же принципу.

Схема подключения нагревателя через термостат, подключенный к розетке 220 В

Основными недостатками являются

– Ссылка на систему розеток

Как и в предыдущем варианте, пользователь остается привязанным к существующему расположению розеток.

– Необходимость приобретения дополнительного оборудования – термостата для розетки

Это влечет за собой дополнительные расходы на покупку, к тому же такое специализированное оборудование доступно не везде.

– Невозможность подключения нескольких радиаторов к одному независимому термостату

Если вы планируете использовать несколько радиаторов, вам понадобится отдельный выпускной термостат для каждого радиатора.

– Внешний вид установки

Все провода остаются видимыми, розетка включена.

Преимущества:

– Простота

Реализация не требует подготовительной работы, а также навыков и знаний.

– Возможность автоматической регулировки и поддержания желаемой температуры

Вы получаете полностью автоматическую систему отопления.

Установка своими руками

Это самый простой и эффективный способ установки, при котором нагреватель подвешивается к потолку помещения. Для установки корпуса нагревателя выполните следующие действия:

  • На коротких концах шкафа открутите саморезы и снимите крышки, вставьте подвесные кронштейны в пазы и зафиксируйте их защелками;
  • Расстояние между кронштейнами используется для разметки точек крепления на потолке;
  • Просверлите отверстия в потолочном перекрытии в соответствии с разметкой, вставьте дюбели и прикрутите подвесные крюки

Перед установкой инфракрасного обогревателя проложите проводку от сетевого входа к термостату, а затем к обогревателю. Потолочные конструкции редко имеют встроенные термостаты, поэтому коробку, отвечающую за управление процессом отопления, размещают на высоте 1,6-1,7 м возле входа в помещение по схеме, показанной выше.

Для подключения инфракрасного обогревателя зачистите концы проводов и присоедините их к клеммам, как показано на схеме в техническом паспорте изделия или на внутренней стороне крышки. Остается только подключить проводку к отдельному пакетному выключателю и можно включать инфракрасный обогреватель.

Цифровые термостаты позволяют регулировать температуру в помещении с высокой степенью точности. На практике, однако, инерция в инфракрасных обогревателях незначительна. Например, если вы установили в комнате температуру 22°C, радиатор фактически повысит температуру на полградуса или больше, потому что раскаленная спираль или излучающая панель будет продолжать нагревать воздух под действием силы инерции еще 5-7 минут после выключения термостата.

Есть ли смысл привязывать себя к инфракрасным обогревателям?

Число сторонников и ярых критиков отопления жилых помещений инфракрасными обогревателями примерно одинаково. Стоит признать, что, несмотря на яростную критику энтузиастов водяного отопления, идея использования электрических инфракрасных обогревателей становится все более популярной.

У электрических радиаторов есть свои довольно интересные преимущества:

  • Универсальность. Инфракрасный обогреватель можно установить на любой поверхности, под любым углом, без ограничений по высоте или способу монтажа;
  • Местонахождение отопления. Инфракрасный излучатель позволяет обогревать часть помещения, даже если невозможно ограничить потерю теплого воздуха;
  • Простая установка. Все, что вам нужно сделать, это правильно проложить электропроводку к месту установки обогревателей, подключить ввод в дом и счетчик, рассчитанный на большую потребляемую мощность;
  • Низкая инерционность инфракрасных обогревателей. Обогрев помещений будет завершен через 10 минут после выключения электронагревателя;
  • Возможность бесступенчатого и точного учета отопления помещений.

Примечание: Благодаря очень низкой тепловой инерции инфракрасных обогревателей, температуру в помещении можно регулировать с точностью до половины градуса – достаточно установить цифровые или даже механические термостаты.

Конечно, аналогичные возможности поддержания температуры воздуха в доме или квартире на заданном уровне можно реализовать и с помощью напольного отопления или электрических конвекторов, но в обоих случаях хороших результатов можно добиться только в закрытых помещениях, где нет сквозняков и проходов.

Практика еще раз доказывает, что использование излучающих устройств позволяет обогревать помещения не менее эффективно, чем конвекторы или водяные и масляные обогреватели. В этом случае важно правильно выбрать схему и способ установки инфракрасного обогревателя.

Обычные электрические водо- и маслонагреватели и радиаторы, независимо от схемы установки, нагревают воздух за счет конвекции:

  • Большая часть теплоизлучающей поверхности закрыта экраном или ширмой, чтобы улучшить поток воздуха к змеевикам или трубчатым секциям;
  • В некоторых конструкциях электрические конвекционные нагреватели просто неудачно имитируют форму чугунных кранов центрального отопления;
  • Такие конструкции радиаторов предназначены для установки в подоконник, где теплый воздух смешивается с поступающим холодным воздухом из форточки и хорошо распространяется по комнате. Во всех остальных случаях эффективность и экономичность лучистых обогревателей значительно ниже, чем инфракрасных.

Важно! Существует множество сравнительных тестов, измеряющих теплоотдачу, но наиболее достоверные данные показывают разницу почти в 18% между инфракрасными обогревателями и конвекторами.

Кроме того, инфракрасные обогреватели практически нечувствительны к положению корпуса, в то время как для конвекторов производители требуют установки только в вертикальном положении, с углом наклона не менее 4-7о.

Низкотемпературные инфракрасные нагреватели

Наиболее часто критикуемым недостатком инфракрасного обогревателя является высокая температура излучающей поверхности. Чаще всего змеевик или керамическая панель нагреваются до 300-500oC, что может высушить воздух в помещении.

В последнее время для отопления используются так называемые холодные или низкотемпературные нагреватели. Эти новые инфракрасные обогреватели выглядят как обычные квадратные облицовочные панели размером 60 см или 50 см. Гладкая нагревательная поверхность изготовлена из полимерной керамики и может иметь защитную сетку или пластиковую панель с обратной стороны, которая закрывает нагревательный элемент.

Эти нагреватели нагреваются до температуры 90-95oC, поэтому они не повреждаются даже при длительном контакте с тканями, шторами или мебелью. Устанавливать такой инфракрасный обогреватель можно практически в любом месте, но желательно не ближе 40-50 см от открытых частей тела, для этого можно следовать советам в видеоролике:

Самое главное, что эффективность обогрева помещения таким радиатором примерно на 20-25% выше, чем у хваленых конвекторов и масляных обогревателей.

Заключение

В качестве примера: отопление типичной квартиры площадью 55-60 м2 без внешней изоляции с помощью инфракрасного излучателя обойдется примерно на 25-30% дешевле, чем при использовании традиционной системы центрального отопления на основе воды. Использование конвекторов примерно равно стоимости системы центрального отопления, в то время как использование электрического котла обойдется на 10-15% дороже. Если к инфракрасному радиатору добавить двухтарифный счетчик, то практическая выгода от установки радиатора увеличивается еще на 10%, при условии, что стены дома хорошо изолированы.

«Июль в Швейцарии» — издательский дом
«Июль в Швейцарии» — издательский дом
