Как работает лазерный дальномер: принципы и методы измерения

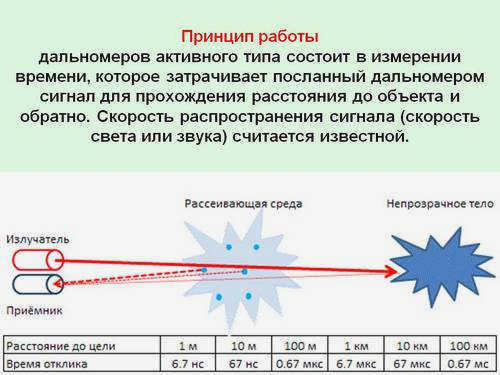

Лазерный дальномер определяет расстояние до объекта, измеряя время или фазовый сдвиг светового луча. Основная математическая формула расчета выглядит так: L = (c × t) / 2, где L — дистанция, c — скорость света (~300 000 км/с), а t — время прохождения сигнала туда и обратно. Деление на два необходимо, потому что прибор фиксирует полный путь луча от излучателя до цели и возвращение отраженного фотона в приемник.

Два основных метода измерения: импульсный vs фазовый

Хотя пользователи часто называют любые электронные рулетки «лазерными», физика процесса внутри них может кардинально отличаться. От выбранного метода зависит точность, дальность и цена устройства.

Импульсный метод (Time-of-Flight, TOF)

Этот принцип максимально близок к базовой формуле скорости света. Прибор посылает короткий лазерный импульс и одновременно запускает высокоточный таймер. Когда отраженный сигнал достигает фотоприемника, таймер останавливается.

Импульсные системы незаменимы для работы на больших дистанциях, например, в полевых условиях или при замере высоты фасадов зданий. Однако у этого метода есть предел точности. Из-за невероятной скорости света (1 метр проходится примерно за 3,3 наносекунды) обычные электронные схемы с трудом фиксируют такие малые интервалы. У бытовых моделей погрешность импульсного типа составляет от 1 до 3 мм, а при увеличении расстояния она может расти.

Фазовый метод

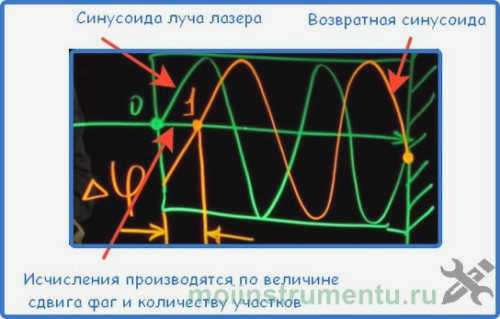

Большинство современных строительных рулеток работают именно так. Вместо одиночного «выстрела» луч модулируется синусоидальным сигналом с определенной частотой. При отражении от объекта фаза (сдвиг) волны меняется относительно исходного сигнала.

Микроконтроллер анализирует разницу между излученным и принятым сигналом. Этот метод обеспечивает гораздо более высокую точность, достигая миллиметровых значений на дистанциях до 150–300 метров. Фазовые дальномеры работают быстрее, что позволяет использовать их для непрерывного слежения за объектами. Главный минус — чувствительность к яркому солнечному свету и меньшая дальность по сравнению с чисто импульсными профессиональными системами.

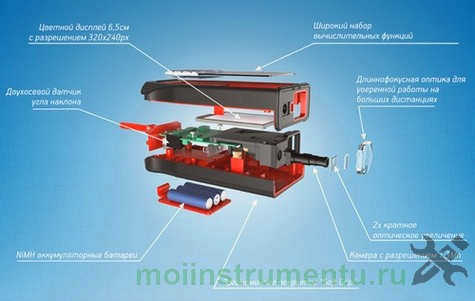

Техническое устройство прибора

Внутри компактного корпуса скрывается сложная электроника. Чтобы сигнал не терялся, производители используют специфические компоненты.

Излучатель. Лазерный диод генерирует поток фотонов. Для визуального наведения обычно применяют красный луч (длина волны 635–650 нм). В профессиональных или скрытых устройствах часто используется инфракрасный диапазон (~905 нм), который невидим для человеческого глаза.
Приемник. Здесь применяется фотодиод, часто лавинного типа (APD). Такие диоды обладают внутренним усилением сигнала, что помогает уловить даже слабый отраженный луч.

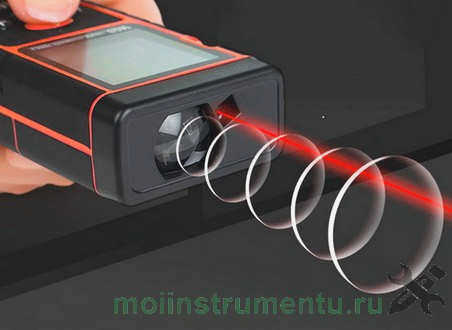

Оптика. Коллиматор формирует узкий пучок, чтобы свет не рассеивался в стороны. Приемная линза собирает отраженные фотоны и фокусирует их точно на чувствительном элементе.
Процессор (мозги). Микроконтроллер (например, серии STM32) обрабатывает данные от приемника. В фазовых моделях он вычисляет сдвиг фазы, а в импульсных — преобразует время в цифровые значения на дисплее.

Сравнение: лазерный дальномер против ультразвукового

До массового распространения оптических приборов широко использовались ультразвуковые измерители. Они работают по схожему принципу «время полета», но вместо света излучают звуковую волну высокой частоты.

Разница между ними колоссальна. Лазерные устройства обеспечивают миллиметровую точность, в то время как ультразвук дает погрешность в сантиметрах. Кроме того, лазерный луч очень тонкий и позволяет прицелиться в конкретную точку, а ультразвуковой пучок всегда широкий. Ультразвуковые приборы сильно зависят от температуры и влажности воздуха, тогда как оптические методы гораздо стабильнее.

Классификация по назначению

Выбор инструмента зависит от сложности ваших задач. Не стоит покупать профессиональный геодезический тахеометр для поклейки обоев в коридоре.

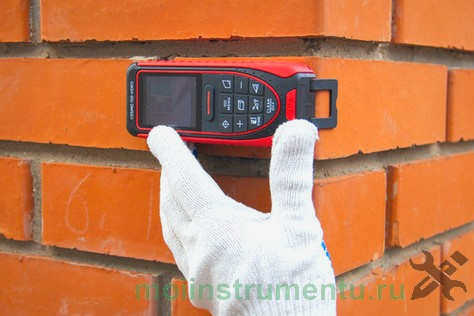

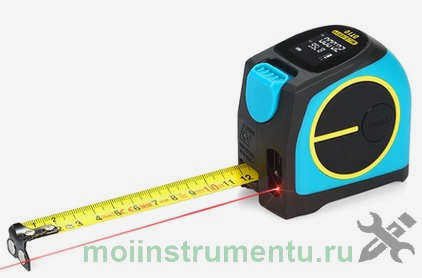

Бытовые модели. Имеют диапазон до 50 метров и базовый функционал. Подходят для замера площади комнат или расстановки мебели.

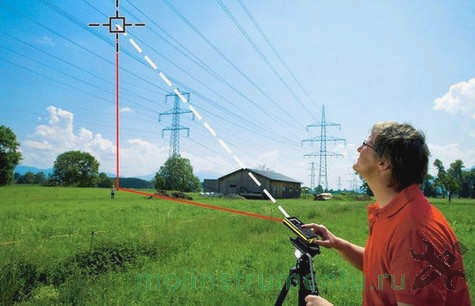

Профессиональные (строительные). Позволяют выполнять косвенные измерения по теореме Пифагора, вычислять объемы помещений и передавать данные на смартфон через Bluetooth. Часто имеют защиту по стандарту IP (например, IP67 — защита от пыли и временного погружения в воду).
Специализированные. Это высокоточные приборы для геодезии или охоты с огромной дальностью (сотни метров и километры) и цифровыми видоискателями для работы под прямым солнцем.

При эксплуатации важно помнить о безопасности. Большинство бытовых рулеток относятся к 2 классу лазерной опасности. Это означает, что кратковременное попадание луча в глаз вызовет лишь временные световые пятна, но длительное прямое воздействие может нанести серьезный вред сетчатке.
