Как проверить угол 90 градусов методом 3-4-5

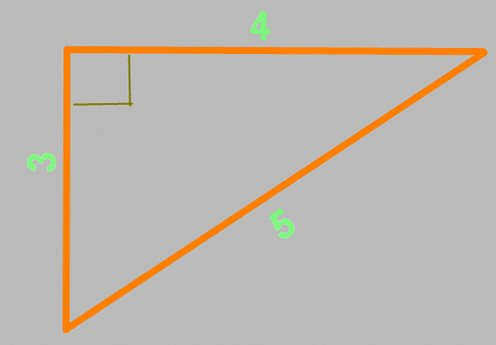

Для проверки угла в 90 градусов наиболее точным и доступным методом является использование правила «3-4-5» (египетский треугольник) с помощью обычной рулетки. Суть метода заключается в следующем: от вершины угла отложите по одной стороне 3 единицы длины, а по другой — 4 единицы. Если расстояние между полученными точками (гипотенуза) составит ровно 5 единиц, угол является прямым.

Выбор масштаба зависит от масштаба задачи. Для мелких работ достаточно использовать сантиметры (30–40–50 см), для комнатных — метры или дециметры (1,2–1,6–2 м), а при разметке фундамента лучше брать крупные значения вроде 6–8–10 м. Чем длиннее катеты, тем выше точность и ниже погрешность угла.

Математическая основа: правило «3-4-5»

Метод базируется на теореме Пифагора: сумма квадратов катетов равна квадрату гипотенузы (a² + b² = c²). Для треугольника со сторонами 3, 4 и 5 это выглядит так: 9 + 16 = 25. Это соотношение остается неизменным при любом масштабировании.

Вы можете использовать любые кратные значения из таблицы ниже для достижения нужной точности:

Масштаб	Сторона A (м)	Сторона B (м)	Гипотенуза C (м)	Применение
1:0.1	0.3	0.4	0.5	Мелкие работы, отделка
1:0.5	1.5	2	2.5	Кладка стен
1:2	6	8	10	Разметка фундамента
1:3	9	12	15	Крупные объекты

Если при замере гипотенуза оказалась меньше расчетной (например, 4.8 м вместо 5 м), значит угол острый. В этом случае нужно раздвинуть стороны. Если расстояние больше нормы (например, 5.2 м) — угол тупой, и стороны придется свести ближе друг к другу.

Проверка методом диагоналей

Этот способ подходит для проверки уже сформированных прямоугольных помещений или фундаментов. У прямоугольника обе диагонали должны быть строго равны. Если вы размечаете четыре угла и измерили две пересекающиеся линии от противоположных углов, их длина обязана совпасть.

Для предварительного расчета длины диагонали используйте формулу: Диагональ = {длина² + ширина². Например, для комнаты размером 6 на 4 метра контрольная величина составит примерно 7,21 м. Если одна диагональ длиннее другой, геометрия помещения нарушена.

Использование лазерного уровня

Лазерный нивелир позволяет проверять углы значительно быстрее и с меньшими трудозатратами. Существует два основных подхода к проверке угла 90 градусов между вертикальными плоскостями.

Первый способ подходит для приборов с поворотным основанием (трегером). Установите уровень в центре помещения на расстоянии не менее 2 метров от стен. Отметьте точки пересечения вертикальных лучей на стенах. Поверните «голову» нивелира ровно на 90 градусов по часовой стрелке и совместите новый луч с ранее сделанными метками. Если при вращении все линии проходят через точки с допустимой погрешностью, угол выверен верно.

Второй способ применяется для моделей с конусными призмами, где центральная ось смещена. В этом случае прибор нужно установить на пол и сделать две отметки на вертикалях: одну ближе к корпусу, вторую — на расстоянии около 2 метров. Затем поверните корпус на 90 градусов и проверьте совпадение линий с метками по аналогичной схеме.

Инструментарий: угольники и их особенности

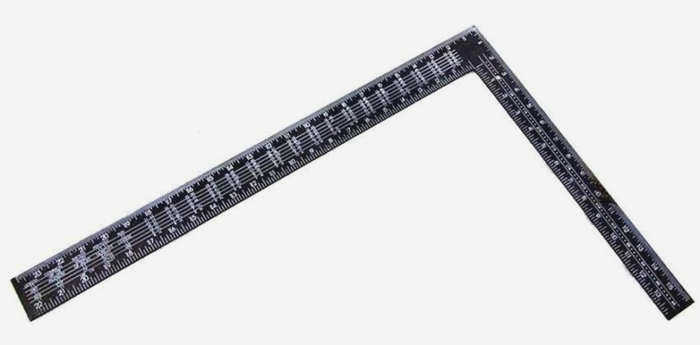

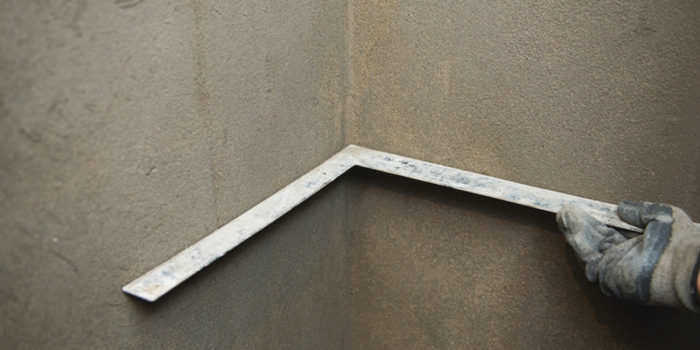

Для локальных задач, например при сборке мебели или укладке наличников, используют строительные или столярные угольники. Столярный угольник состоит из колодки и одной линейки, что удобно для разметки торцов деталей. Строительный угольник имеет две линейки под прямым углом и позволяет размечать линии на плоских поверхностях.

При покупке важно избегать брака. Проверьте, чтобы линейка была жестко зафиксирована в колодке и не выступала из ее плоскости. Если инструмент «врет», между его линейками при прикладывании к ровной поверхности будет видна щель. Для долговечности выбирайте модели с выгравированными рисками, так как краска на шкале быстро стирается.

Типичные ошибки и допустимые погрешности

Ошибки в измерениях часто приводят к тому, что мебель не встает в угол или плитка ложится криво. Основные причины брака:

• Провисание рулетки при замере длинных участков;

• Использование слишком коротких катетов (на 30 см сложно поймать точность);

• Доверие маленькому угольнику на больших дистанциях.



Нормы допуска зависят от масштаба работ согласно СП 126.13330.2017. Для отделочных работ высокой точности погрешность не должна превышать ±1 мм на метр. При возведении фундаментов малоэтажных зданий допустимым считается отклонение до ±5 мм на дистанции от 3 до 10 метров. Если объект крупнее 30 метров, требуется применение теодолита или геодезического контроля.
