Легкий гараж на металлическом каркасе – это хорошее решение, если вы не можете позволить себе построить монолитную конструкцию из кирпича или шлакоблока. В зависимости от типа крепления конструкция может быть стационарной или разборной. Основной материал для гаража – металлическая труба квадратного или прямоугольного сечения. Обшивка обычно выполняется из гофрированного металлического листа.
Как построить каркасный гараж из профильной трубы своими руками: чертежи, фото

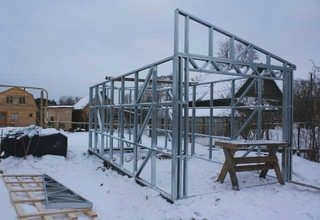

Гараж из профильной трубы своими руками можно возвести за короткое время. Сегодня такая конструкция является наиболее популярной. Внутри можно организовать смотровую яму, для чего используются бетонные блоки. Фундамент может быть ленточным, так как гараж имеет небольшой вес. Пол удобнее сделать стяжкой из водоотталкивающего бетона. После сборки стен из профилированных труб их можно облицевать с обеих сторон профилированными стальными листами. Это удобно, поскольку пространство между ними можно заполнить теплоизоляцией. Для этого можно использовать минеральную вату, пенополиуретан или полистирольные плиты.

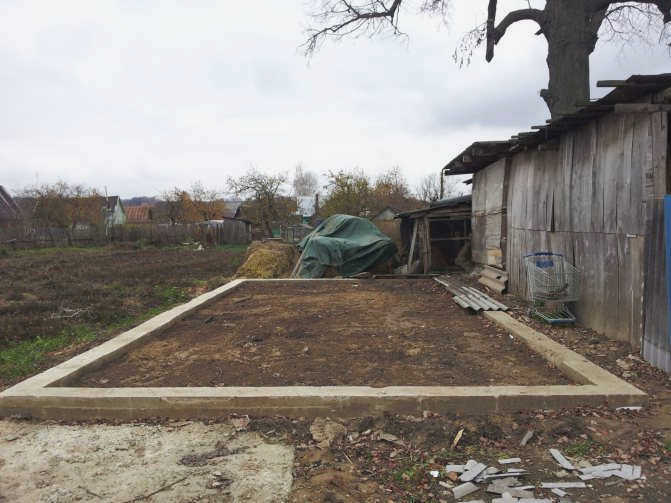

Если вы решили построить трубчатый гараж своими руками, начните с разметки площадки. На подготовленной площадке вы возведете неглубокий фундамент, ширина которого будет составлять от 20 до 30 сантиметров. Его высота должна составлять около 40 сантиметров. Первоначально необходимо срезать землю на глубину 0,5 метра. Землю следует тщательно выровнять и засыпать песком, затем уплотнить и полить водой.
В месте выемки грунта следует подготовить яму так, чтобы ширина подготовленной ямы была больше ширины ямы для окончательного осмотра. По периметру должен быть оставлен зазор в один метр. Дно должно быть заполнено песком и уплотнено, как описано выше. Если на участке высокий уровень грунтовых вод, то вокруг смотровой ямы делается дренаж, трубы выводятся в естественный водоем, который можно заменить канализацией.
Если вы строите гараж из профильной трубы своими руками, то необходимо разметить фундамент по периметру здания. Стенки траншеи следует отметить колышками и бечевкой. Плитный фундамент должен быть выполнен из бетонных блоков, уложенных на цементно-песчаном растворе. Стены траншеи следует выложить из кирпича или тех же блоков. После того как раствор застынет, стенки ямы можно уплотнить снаружи рулонными материалами или битумным составом. Затем мастер должен засыпать яму песком.
Полы
Пол можно сделать из бетона, для чего землю выравнивают, а затем засыпают песком до уровня на 10 см ниже стенок траншеи. Установите на стены по периметру пола специальную демпферную ленту, которая необходима для предотвращения деформации материала при перепадах температуры. Уплотните песок и уложите поверх него влагоизоляцию так, чтобы она перекрывала стены фундамента на 15 см. В качестве гидроизоляционного материала можно использовать кровельный, рулонный материал или сплошную пленку.
Если вы строите гараж из секционных труб своими руками, то необходимо уложить 15-сантиметровую сетку из арматуры, после чего приступают к заливке бетонной стяжки. Ее поверхность выравнивается с помощью правила. Для повышения водонепроницаемости и пластичности бетонной смеси в ее состав могут быть добавлены модификаторы. Это могут быть проникающие гидроизоляционные составы, полимерный наполнитель или жидкое стекло. Поверхности пола необходимо дать высохнуть в течение 3 недель, в это время основание не должно подвергаться нагрузке.
Преимущества и недостатки гаража из профильной трубы

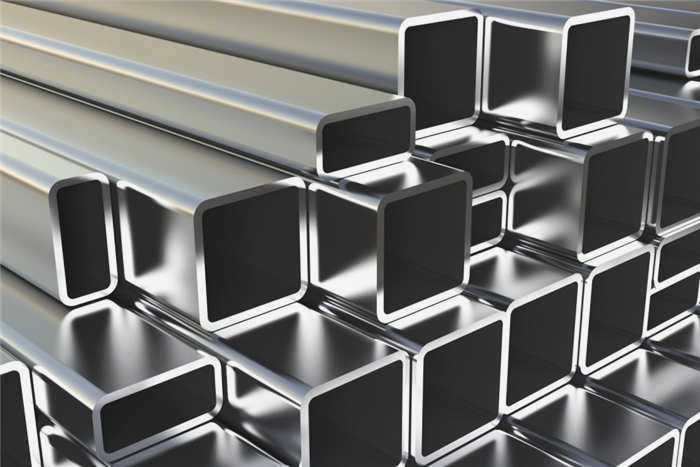

Основное преимущество профильной трубы с прямоугольным или квадратным сечением – наличие четырех ребер жесткости, которых нет у обычного круглого элемента. Они придают конструкции повышенную прочность. При правильной сборке каркас гаража из металлического профиля способен выдерживать большие ветровые, снеговые и механические нагрузки. При этом он не требует глубоко заглубленного фундамента.
Благодаря эксплуатационным характеристикам материала, строение из металлопрофиля можно возводить круглый год. Однако она не может обойтись без надежной защиты от коррозии.
В целом, строительство гаража из профильной трубы гораздо дешевле и менее трудоемко, чем из качественного пиломатериала.
Единственным существенным недостатком этой конструкции является низкая теплоэффективность. Использование теплоизоляционных материалов способствует удорожанию строительства.
Проектирование гаража и выбор профиля
Самое важное при проектировании гаража из металлического профиля – это расчет сечения профильной трубы. Ошибки в этой области могут привести к тому, что конструкция сложится как карточный домик, не выдержав нагрузки снега или других нагрузок.
Оптимальный вариант для центральной российской полосы – труба сечением 100х100 мм, с толщиной стенки 4 мм. Для стоек и распорок достаточно сечения 60х60 мм.
Не менее важны размеры гаража, от которых зависит удобство его эксплуатации, расход материала, способ крепления конструктивных элементов.
Полезное: технология каркасного дома

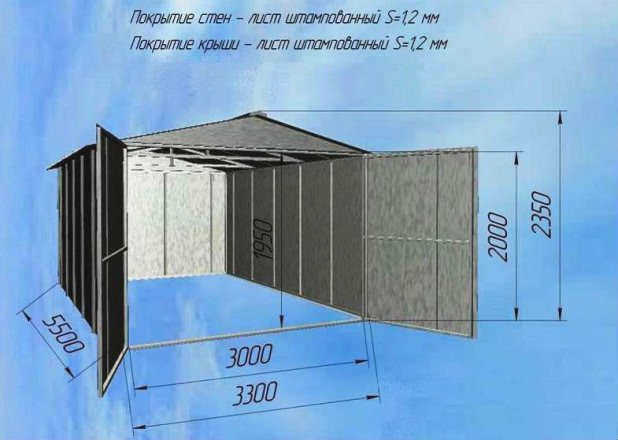

Стандартные размеры – 3х6 м, 4х6 м, но все зависит от автомобиля. По общему правилу, длина гаража должна быть на 2,5 м больше длины автомобиля, а ширина – на 1,5 м. Высота может варьироваться в широком диапазоне, но капот всегда должен свободно открываться.
ПримечаниеЛучше всего собирать металлический каркас из цельных кусков профильных труб. Такое решение является более надежным. Отдельные части каркаса следует соединить между собой с помощью сварочного аппарата или специальных соединителей. В последнем случае гараж можно разобрать и перенести в другое место.
Отделка и теплоизоляция

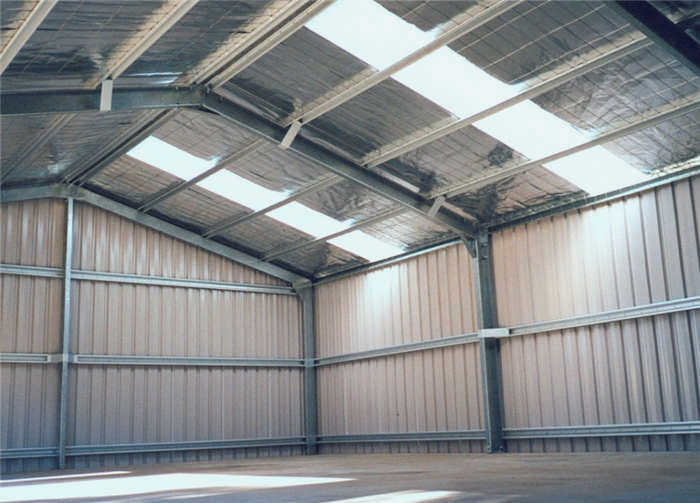

После сборки каркаса гараж обшивается гофрированным картоном или сэндвич-панелями. В климате северо-западного региона нашей страны целесообразно дополнительное утепление строения.
Обшивка гаража производится с использованием:
- профнастила. Этот листовой материал крепится к каркасу с помощью саморезов. Таким образом, каркас обшивается со всех сторон;
- сэндвич-панелей. Они изготавливаются на месте. Гараж сначала обшивается OSB. Затем укладывается утеплитель и устанавливается сайдинг или другое декоративное покрытие. Также можно использовать тот же гофрированный картон.

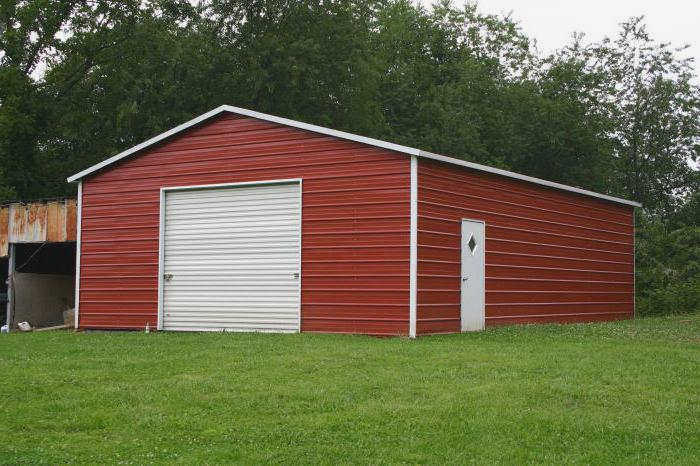

Завершающим этапом сборки гаража является установка крыши и ворот. При установке гаража можно использовать различные современные решения для крыши. Если у вас гараж на сельском участке, рекомендуется выбрать крышу, идентичную крыше соседнего дома.
Что такое правильный дизайн?
За основу дизайна можно взять среднестатистический гараж, но лучше, если дизайн будет выполнен по индивидуальному заказу. Припаркуйте свой автомобиль на участке и визуально добавьте необходимое расстояние с каждой стороны при открытой двери. Измерьте размеры в контрольных точках, которые лягут в основу проекта.

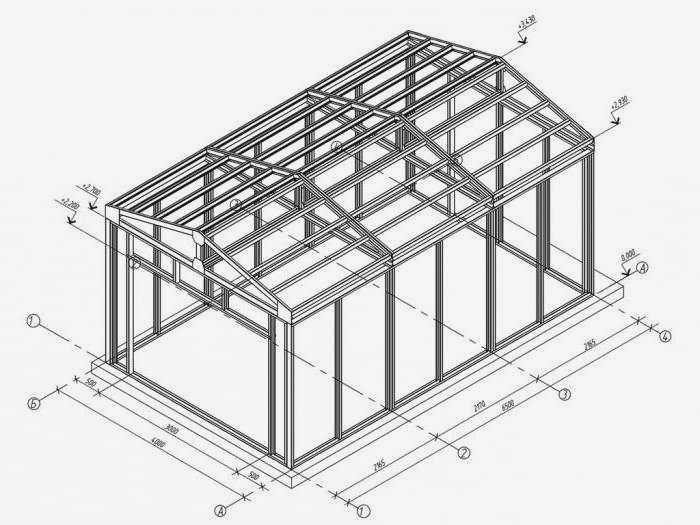

Проектная документация включает комплект чертежей, состоящий из трех разделов:
- Сборка каркасаОбшивка стен и крыши.
- Дверь и система крепления двери (если предусмотрено).
- Расчеты и схема фундаментаи смотровой ямы и пола.
Где я могу найти сборный гараж?
Доступная цена сборных конструкций позволяет приобрести сборный гараж стандартных размеров или на заказ. Особого внимания заслуживают компании, производящие сопутствующие строительные материалы.
Цена на их продукцию будет еще более заманчивой. Дополнительным преимуществом покупки является услуга монтажа. Стоит обратить внимание на квалификацию работников. Профессионалы проследят за тем, чтобы установка была выполнена правильно. Дилетанты могут стать причиной неприятных сюрпризов.
Готовые комплекты облегчат самостоятельный монтаж. Предусмотрительные продавцы снабдят вас всеми необходимыми деталями и компонентами.
Разобранные подержанные конструкции можно купить по частным объявлениям, но перед покупкой тщательно проверьте все детали и оцените состояние. Как только металл начнет разрушаться, остановить это практически невозможно, поэтому лучше не совершать такую покупку.
