Типы дровяных плит для дома

История дровяной печи насчитывает столетия, если не тысячелетия. В разных странах лучшие модели получили заслуженное признание.

Такие конструкции используются и сегодня, как в классическом виде, так и с некоторыми дополнениями.

Содержание

Hollandka

Этот узор был создан русскими мастерами. Конструкция не сложная и не требует много места. Однако это не мешает ему хорошо отдавать накопленное тепло.


Русская плита

Большая и многофункциональная плита. Однако его размер оправдан свободным пространством, на котором можно отдохнуть. Под койкой находится камин, где можно приготовить еду. Рядом с очагом находится плита, а под ней – зольник, поддерживающий огонь. Имеется ниша для свежеприготовленной пищи.


Российская плита легко обогреет помещение площадью более 40 квадратных метров. Но для нормальной работы потребуется много сырья.


Швед

Относится к компактным версиям. Его длина составляет 1 метр, а ширина – 1 метр.. Основная функция – обогрев помещения, но на нем также можно готовить пищу. Необычно, когда плита находится на кухне, а все остальное – в другой части дома.

Это создает опасность возгорания. Риск возникновения пожара снижается при использовании дымовых клапанов.

Камины и пароконвектоматы

Схема кухонной плиты

Когда мы говорим о камине, то сразу представляем себе кирпичную конструкцию, которая служит украшением. Однако декоративный камин и банная плита – это не одно и то же. Рассматривая устройства, связанные со словом “камин”, можно выделить следующие разновидности: декоративный (искусственный) камин, рабочий камин и банная плита. Искусственный очаг – это декоративный элемент, а не прибор, используемый для обогрева жилых помещений. Настоящий камин состоит из портала, очага и дымохода. Его легко построить. Существует 3 основных типа в зависимости от способа их установки:

  1. Угловой камин. Он устанавливается в углу комнаты. Это решение позволяет одновременно обогревать несколько помещений.
  2. Закрытый камин .. Он занимает очень мало места, так как размещается в стене дома. Он устанавливается во время строительства дома.
  3. Открытый камин .. Обычно его размещают в центре комнаты в большом помещении. Дымоход подвешивается с помощью специальных цепных соединителей.

Камины из каменной кладки могут принимать различные формы в зависимости от выбранного стиля. Классическим примером является U-образная конструкция с декоративными элементами.. D-образный дизайн характерен для стиля кантри. Прямоугольные или полукруглые конструкции отражают стиль модерн.

Дровяная плита – это своего рода гибрид между бытовой плитой и камином. Она быстро нагревается и подходит для приготовления всех видов пищи, подогрева воды и продуктов, сушки грибов и фруктов. Мастера кухонного искусства предлагают множество различных конструкций, подходящих для любой планировки дома (рис. 6). В плохую погоду кирпичный камин-печь создает особый уют в доме.

Финская плита

Кухни из финского кирпича обязаны своим названием довольно широкому распространению в скандинавских странах. Их популярность в России объясняется схожестью климата и требований к отопительной продукции. Они относятся к колокольному типу, обогрев помещения происходит за счет отдачи тепла от твердого корпуса плиты.

Преимуществами этого типа являются:

  • Легкость такой конструкции;
  • Малый вес;
  • Стоимость такой модели вполне бюджетная;
  • Он обладает хорошей тепловой мощностью, тягой и высокой эффективностью;
  • Благодаря большой плите она быстро нагревается;
  • Правильно собранная конструкция очень эстетична.

Кирпичная плита “финка”

Рисунок финской кухонной плиты

Финская плита имеет очень большую камеру сгорания

Такие изделия обычно устанавливаются в центре комнаты.

Классификация кирпичных печей

Из самого названия отопительных печей понятно, что они предназначены для отопления как жилых, так и нежилых помещений (гараж, ангар, теплица и т.д.).

– Как изготавливаются кирпичные плиты?
– Какие существуют типы кирпичных плит?
– Что такое прямоточная или втулочная плита? В чем разница между ними?

В этой статье мы рассмотрим варианты отопительных печей из кирпича. Существует большое разнообразие таких плит, и отличаются они в первую очередь расположением дымовых каналов.

Горизонтальная канальная плита

Плита с горизонтальным воздуховодом

В этой системе необходимо установить очистительную дверцу для каждого горизонтального выхода для удаления сажи и золы на горизонтальных поверхностях каналов. В этом типе печей горячие газы не заключены внутри печи, а отдают тепло только на пути к дымоходу.

Печь с горизонтальными воздуховодами и тепловыми карманами

В этой конструкции воздуховоды имеют тепловые карманы, в которых сохраняется тепло. Среднее поперечное сечение воздуховода больше по его длине, что приводит к меньшим скоростям газа. При меньших скоростях газа теплопередача от горячих газов к корпусу печи увеличивается. Такая конструкция печи более требовательна к тепловому режиму, с соответственно более высоким КПД.

Вертикальная канальная печь

Печь с вертикальным воздуховодом

Такое расположение воздуховодов создает большее сопротивление потоку газа, что является как плюсом, так и минусом данной системы. Недостатки: вам нужен более высокий дымоход, чтобы протянуть газы через воздуховоды. Плюсом является то, что такая плита меньше продувается из-за большего сопротивления в воздуховодах. Следовательно, эта система является более энергоемкой в плане тепла, чем первый вариант. Вторым недостатком является перегрев первого канала, что, как следствие, приводит к серьезным внутренним напряжениям. (читай: растрескивание кладки корпуса плиты).

Противоточная плита

Проточная плита

Эта система отличается от системы вертикальных каналов (вар.2) тем, что ее выходной канал шире. Это приводит к снижению скорости газа в канале и увеличивает теплообмен между горячими газами и стенками печи. Этот вариант лучше, чем вариант 2.

колокольная печь

Топка Bell

Эта система основана на принципе свободного потока газа. Каналов, по которым мог бы течь газ, нет, но есть колокол. Горячие газы поднимаются к вершине колокола, охлаждаются (отдавая свое тепло кастрюле), опускаются вниз и выходят в дымоход. После того, как все дрова в котле сгорели, горячие газы остаются в колоколе и продолжают отдавать свое тепло. Для этого типа плит нет необходимости в высоком дымоходе. Такая печь практически не продувается. Колпак или колпаки могут быть разных форм и размеров, поэтому можно сделать печь любой формы и размера. В колпаковой печи можно использовать любой вид топлива – даже газовое и электрическое отопление. Плиты с вытяжкой имеют более высокий КПД и более экономичны. Эта система более выгодна, чем варианты 1 2 3.

В плитах можно использовать комбинации дымоходных систем. Существуют различные комбинации и их большое количество. Возможно сочетание вертикального и горизонтального горения и вытяжки в различных вариантах.

Плита с комбинированной системой дымохода

Примером может служить сочетание горизонтальных воздуховодов с системой противотока. Существует также прямоточная система.

Дымовые каналы с системой прямого дымохода

Обмен отработанных газов в банных плитах с прямой дымовой системой и дымоходами

Эта система не подходит для отопительных плит, но подходит для каминов, барбекю, русских печей и в некоторых случаях банных плит. Конечно, можно улучшить эту схему, добавив тепловую нагрузку с помощью перегородок, но это все равно не подходящая система для отопления помещений. Подогреваемые плиты позволяют выполнять дополнительные функции. Популярными вариантами таких плит являются:

  1. Плита для приготовления пищи. Она не только обогревает помещение, но и позволяет готовить или разогревать пищу на плите. Недостатками этой плиты являются низкий топливный бак, меньшая теплоемкость самой плиты и относительно быстрое охлаждение плиты с помощью жарочного шкафа.
  2. Подогревающая печь с отделением для хлеба (духовка). Эта печь имеет более высокую теплоотдачу и обладает значительным преимуществом перед печью сварщика. Существует два типа печей:
    – стационарная печь. Горячие газы не проходят через саму печь, а нагревают ее только снизу или со всех сторон. Такая печь известна как печь для выпечки чистого хлеба.
    – Печь с прерывистым режимом работы. Горячие газы проходят через печь и нагревают ее изнутри. Готовить в такой печи можно только после того, как дрова в очаге полностью прогорят.
  3. Нагревательная плита с водяным регистром. Этот тип плиты позволяет нагревать водяные радиаторы и распределять тепло по всему помещению. Однако для этой цели лучше использовать специализированную плиту – бойлер.

Можно комбинировать нагревательные плиты. Вы можете поставить плиту и духовку или кассу и духовку одновременно и т.д. Плита может быть выполнена из двух кирпичей. Каждый очаг работает на своем заряде (что более правильно). Такие плиты можно комбинировать с камином (открытым или закрытым). Также можно сделать такие плиты с камином или с варочной панелью на втором этаже.

Существует множество различных вариантов и стилей кухонных плит. Вы всегда можете выбрать ту плиту, которая лучше всего отвечает вашим потребностям.

Формы кирпичных плит для вашего дома

Помимо специфических функций, существуют и другие параметры, по которым можно классифицировать кирпичные плиты.

По форме существуют следующие варианты кирпичных домашних плит:

  • Прямоугольная. Их проще всего построить.
  • Площадь. Самый компактный по размеру.
  • Угол. Отличный вариант для небольших помещений и комнат со сложной конфигурацией.
  • Раунд. Очень экзотический и красивый вариант.
  • Т-образная форма .. Самый традиционный тип кирпичной печи для дома.

Форма плиты обычно выбирается в зависимости от конкретного места и предпочтений домовладельцев.

Существуют также разновидности плит для дома по модели плиты, где толщина стенок является основным параметром:

  • Толстостенные .. Они характеризуются высочайшей эффективностью.
  • Тонкостенные .. Ими могут быть оснащены только топочные версии кирпичных печей.
  • Комбинированные ящики .. Как правило, они используются для нагрева и приготовления пищи в домашних условиях.

Как правило, сборная конструкция кирпичной печи дополнительно отделывается тем или иным способом.

Для этой цели можно использовать гипс:

  • Штукатурка.
  • Декоративный кирпич.
  • Плитка или плитка для приготовления пищи.
  • Специальная металлическая облицовка.

Выбор отделки зависит в основном от общего интерьера квартиры и типа кирпичной плиты. Первые три варианта требуют применения специального жаропрочного раствора на основе высококачественной глины. В принципе, для этих целей можно использовать ту же смесь, которая применялась для кладки кирпича. Особенно хороши в этом отношении расфасованные сухие порошки: для приготовления готового раствора их необходимо развести в воде в пропорциях, указанных на упаковке. В случае со штукатуркой обычно используется дополнительная стальная армирующая сетка, которая крепится к кирпичным стенам. Штукатурные работы можно выполнять только после полного высыхания кирпичной кладки.

В случае кирпичной облицовки или декоративной плитки можно использовать только специальные термостойкие образцы, которые выдерживают значительные колебания температуры. В некоторых случаях кирпичные стены оставляют без отделки, но для этого кладка должна быть выполнена как можно лучше. Это также допускается в тех случаях, когда нет особых требований к внешнему виду плиты. Это происходит, например, если отопительная система встроена где-то в гараже, сарае или теплице.

Типы дымоходов

Дополнительным параметром при выборе конструкции плиты является форма дымохода.

  • Прямой дымоход.
  • Противоток с вертикальными или горизонтальными каналами.
  • Одноканальный или многоканальный.
  • Без воздуховодов.
  • С нижним подогревом.

Конструктивные элементы кухонных плит

иллюстрацииОписание элементов
Фонд. Этот конструктивный элемент принимает на себя нагрузку всей конструкции. Фундамент – это основание, на которое передается вес очага, дымохода и других массивных и тяжелых элементов.

Фундамент строится непосредственно на земле и относится к конструкции основания, на котором построен дом.

Фундамент плиты строится отдельно от несущих стен, от фундамента дома и т.д. Если стена находится близко к фундаменту, при строительстве фундамента необходимо соблюдать зазор 3 – 5 мм.

Этот зазор необходим для того, чтобы фундамент под тяжелой кладкой мог двигаться независимо от элементов конструкции дома.

Оптимальным методом является кладка кирпича в 2 или 3 ряда, начиная от фундамента.

  • Он обеспечивает подачу воздуха в топку, который необходим для создания тяги и горения.
  • В нем собирается зола, которая выпадает через колосниковую решетку по мере прогорания топлива.

Для того чтобы ящик для золы выполнял вышеперечисленные задачи, в нем установлена дверца. Открывая дверь на нужную ширину, вы можете контролировать тягу. Через эту дверцу можно удалить накопившуюся золу.

Инструкция по использованию зольного ящика проста – полностью закройте дверцу после того, как топливо прогорит. Это гарантирует, что теплый воздух останется в топке и не уйдет в дымоход.

Чтобы искры и угли не попадали в помещение, камин оснащен противопожарным люком.

Традиционная русская печь имеет открытый очаг и не имеет дверцы.

В нижней части очага находится решетка. В части плиты, наиболее удаленной от дверцы, в верхней части плиты имеется отверстие для удаления дыма.

Чтобы зола и горячие угли не высыпались из открытой дверцы топки во время работы, перед установкой дверцы уровень в нижней части топки следует немного поднять, чтобы он выглядел как ступенька.

Для того чтобы дым отдавал свое тепло, дымовые трубы делают как можно длиннее. В результате температура на входе и выходе из дымохода может отличаться в несколько раз.

Однако это планируется таким образом, чтобы дымоходы можно было время от времени очищать от скопления сажи.

Неправильно спроектированные дымоходы являются причиной того, что плита так быстро остывает, поскольку большая часть тепла теряется в дымоходе. В противном случае неправильно спроектированный дымоход препятствует отводу тепла, что также снижает эффективность отопления.

  • Тяга в дымоходе создается за счет разницы давления между дымоходом и топкой;
  • Чем выше дымоход, тем больше будет тяга.

Как выбрать плиту для моего кирпичного дома?

Выбирая кирпичную печь для своего дома, следует учитывать, какую функцию она будет выполнять. Помимо наличия варочной панели, стоит обратить внимание на следующие критерии:

  • Если вы собираетесь использовать плиту в качестве отопительного прибора, она должна быть экономичной;
  • Если вы решили построить плиту самостоятельно, убедитесь, что ее конструкция проста, чтобы впоследствии ее можно было легко установить;
  • Нагреватель должен иметь водяной контур;

Многие владельцы загородных домов предпочитают иметь декоративную плиту для специального проекта. В этом случае классическая русская плита будет лучшим вариантом; Простота использования.

Важно выбрать плиту для вашего кирпичного дома у профессионального производителя плит. Он поможет вам выбрать наилучший вариант, посоветует, какой материал использовать и как выполнить кирпичную кладку.

Как выбрать место для банной печи

Плиту можно разместить в разных местах комнаты, но лучшим местом для плиты является В стене между двумя смежными комнатами. В этом случае, если площадь дома небольшая, можно обойтись без единой системы отопления, если площадь, излучающая тепло, пропорциональна размерам комнат, в которых она расположена.

Очень важно выбрать подходящее место для кирпичной печи.

Не рекомендуется устанавливать плиту у наружной стены дома, так как плита будет остывать гораздо быстрее, и в принципе нет смысла “обогревать внешнюю сторону”.

Выбранное место должно быть хорошо измерено, при этом следует учитывать некоторые аспекты:

  • Высота потолка в помещении имеет большое значение, так как кирпичная печь должна хорошо вписываться в пространство по высоте.
  • Размеры фундамента под банную плиту должны соответствовать размеру основания, превышающему его на 110 – 120 мм.
  • При размещении дымохода вверх не должно быть столкновения с потолочными балками и стропилами конструкции крыши.

Особенности кирпичной кладки своими руками

Какие нюансы необходимо знать перед началом кладки банной плиты?

  • Фундамент для банной плиты должен быть прочным и надежным. Однако он никогда не должен быть соединен с основным фундаментом дома. Это связано с тем, что дом со временем дает усадку, и это влияет на фундамент, поэтому очень важно держать их отдельно. Сезонные сдвиги грунта и общая усадка дома могут повлиять на конструкцию плиты.
  • Фундамент должен быть больше размеров плиты на 15-20 см с каждой стороны. Он может быть изготовлен из обычного бетона, цементного раствора или бетонных блоков.
  • Для кладки печи в сауне необходимо приобрести два вида кирпича: обычный керамический кирпич и огнеупорный (огнестойкий) кирпич для очага, каналов для горения и всех нагревательных элементов. Стоимость этого материала значительно выше, чем цена обычного красного кирпича, поэтому его обычно используют для облицовки только тех поверхностей, которые будут находиться в непосредственном контакте с огнем.
  • Все остальные элементы выполнены из красного кирпича с раствором из красной печной глины. Этот раствор всегда должен содержать термостойкий цемент. Между глиняной кладкой и огнеупорным кирпичом должен быть зазор 5 мм. При нагревании шамотные кирпичи расширяются. Этот зазор должен сохраняться для предотвращения деформации печи во время работы.
  • Все приобретенные для банной печи компоненты (решетка, дверца, плита, варочная поверхность и т.д.) должны быть установлены в соответствии с общим планом и предполагаемым использованием печи.

Материалы, необходимые для изготовления печи для сауны.

  • Полнотелый красный глиняный кирпич (M-150).

Инструменты, необходимые для кладочных работ:

  • Уровень здания.
  • Лопата.
  • Строительный маркер.
  • Рулетка.
  • Склон.
  • Лента для черчения.

Важно! При кладке банной плиты многое зависит от качества глины. Оно должно быть в меру густым и средней жирности. Идеальной глиной является красная речная глина, пролежавшая на открытом воздухе не менее двух лет. Глина под воздействием атмосферных осадков и природных факторов становится пластичной, однородной и будет прочно удерживать стену.

Виды кладочных печей для дома: типы устройств по назначению и конструктивным особенностям

Алексей Дедюлин

Дровяная печь в загородном доме или коттедже может быть не просто полезным приобретением. Он полностью автономен от внешних сетей. В местах, где часто случаются перебои с электричеством, а централизованное газоснабжение еще не введено, для приготовления пищи и отопления используется древесина.

Если вы решили обеспечить свой дом таким полезным прибором, не помешает изучить типы кирпичных плит для дома, чтобы выбрать наиболее удобный, эффективный и практичный вариант.

Здесь представлены традиционная конструкция кухонной плиты, конструкция и эксплуатационные характеристики различных отопительных и кухонных приборов, а также методы и особенности обустройства дымоходной системы.

Конструктивные элементы плиты

Каждая кладочная плита состоит из основных элементов:

  • Фундамент – основание, на котором покоится элемент кладки весом в несколько тонн;
  • Масса – часть плиты, включающая варочную камеру и топочную камеру, систему сгорания – дымовые каналы, зольник с колосниковой решеткой;
  • Дымоход – дымовая труба, которая поднимается над массой плиты.

Фундамент для этой громоздкой и тяжелой конструкции строится отдельно от основного фундамента дома.

Если под строением имеется реечный или столбчатый фундамент, убедитесь, что он никак не касается плитного фундамента. Это позволит избежать деформации из-за неравномерно распределенной нагрузки, так как она будет гораздо выше под кладочным блоком.

Схема кирпичной печи

Монолитные фундаменты редко встречаются в частных домах, особенно небольших. Если таковой имеется, радиатор можно установить прямо на него. Лучше всего заранее включить возведение такой конструкции в общий проект. Когда дом будет готов, получите разрешение от опытного инженера на эту дополнительную нагрузку.

Основание плиты отделяет варочную или газовую камеру от фундамента. Это несколько рядов сплошной кладки, которая нагревается и возвращает часть тепла в помещение и защищает фундамент от перегрева.

Над основанием они образуют так называемый очаг. Внизу, под очагом, находится небольшая полость, называемая зольником. Над ним находится очаг, в котором сжигается топливо. Топка и зольник разделены колосниковой решеткой из прочного чугуна.

Дрова укладываются непосредственно на эту решетку. Необходимый для горения воздух поступает к топливу через зольник и колосниковую решетку. Одновременно создается тяга, необходимая для удаления продуктов сгорания через дымоходную систему. Конструкция дымохода зависит от типа кирпичной печи, выбранной для дома.

Она также может быть дополнена дополнительными элементами, такими как плита и духовка. Также имеются сушилки и даже согревающая кровать. Понимание конструкции и работы такого сооружения помогает выбрать правильный тип плиты и решить, как ее построить.

Различные функции

Первый шаг – определиться с функцией прибора.

Это может быть духовка:

  • только для приготовления пищи;
  • исключительно для отопления дома;
  • Для обоих, т.е. комбинация обоих.

Печь для приготовления пищи чаще всего встречаются в небольших отдельно стоящих кухнях. Тепла от сжигания древесины достаточно не только для приготовления пищи, но и для отопления помещений.

Плита для приготовления пищи

По этой причине прибор размещают возле двух внешних стен, чтобы избыточная тепловая энергия могла передаваться наружу. Дымоход в этом случае устанавливается строго вертикально, имеет небольшие размеры.

Отопительная плита. Его задача – максимально сохранить тепловую энергию в доме. В таком приборе нет плиты или духовки, но система очага оснащена обширной системой дымоходов.

Отопительная плита

Большой дымоход необходим для того, чтобы продукты сгорания не покидали дом слишком быстро и успевали нагреть кладку, которая затем отдает тепло воздуху в комнатах. Плита размещается как можно ближе к центру дома, чтобы различные помещения прогревались равномерно.

Подробнее об отоплении с помощью плиты в частном доме читайте в этой статье.

Пароконвектомат

Пароконвектомат. Для этого используется как варочная поверхность, так и ответвление дымохода. Его размещают на кухне, но не у внешних стен, а вплотную к внутренним. Дымоход также перемещается, если это возможно, в сторону гостиной, чтобы обеспечить достаточное количество тепла.

Типы дровяных плит

История дровяной печи насчитывает столетия, если не тысячелетия. В разных странах лучшие модели получили заслуженное распространение.

Такие конструкции используются и сегодня, как в классическом виде, так и с некоторыми дополнениями.

Российская плита: сложная и эффективная

Традиционная русская плита является отличным универсальным прибором. Хотя в ней нет чугунной плиты, в ней можно готовить пищу. Массивный корпус прекрасно согревает помещение, а сверху стоят скамейки – теплое место, где можно прилечь.

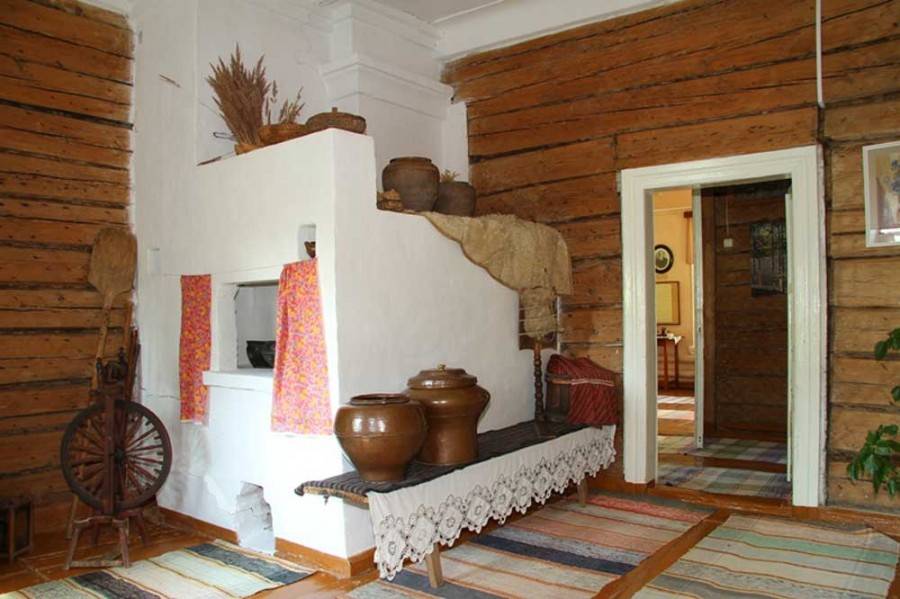

Традиционная русская плита

Длинная камера сгорания разделена на две зоны: переднюю, где происходит выпечка, и камеру сгорания, где сгорают дрова. Печь имеет два режима работы. Сначала его нагревают в течение некоторого времени. В это время в приборе накапливается тепло. Затем нагретая печь нагревается в течение примерно 24 часов и медленно отдает тепловую энергию.

В это время в пекарне можно приготовить разнообразные блюда с уникальным вкусом, который не может придать ни один другой кухонный агрегат. Характеристики русской печи обусловлены особым характером воздушного потока внутри устройства.

Строительство русской плиты

Перед топливной камерой находится так называемый заглоток, область над ним – перетрубье, еще выше – сужающаяся вершина – хайло.

В этом устройстве в дымоходе имеется зона рекуперации, где дым, выходящий из камеры сгорания, нагревает встречный поток свежего воздуха. В этом случае потоки не смешиваются, и кислород поступает в плиту в полном объеме.

Расположение топливной камеры также необычно. Дно топки неровное, расположено с возвышением по отношению к варочной камере. Верхний свод также не является горизонтальным, он выше сзади, опускается ближе ко рту и заканчивается порогом.

Между основанием русского горшка и топкой находится длинная полость, называемая духовкой. В нем всегда тепло, и его часто используют для хранения дров. В такой среде топливо хорошо высыхает, быстрее сгорает и лучше отдает тепло.

На нашем сайте есть блок статей, посвященных самостоятельному строительству различных моделей российской плиты, советуем вам ознакомиться с ним:

“Голландка” – простой нагревательный прибор

Голландская печь изначально была создана для разогрева. Она отличается от традиционной русской печи более простой и легко расширяемой конструкцией. Дизайн и размеры могут быть изменены в зависимости от ситуации, например, от размеров дома.

Голландская печь с тарелкой

В нижней части находится варочная камера, а в верхней – разветвленная сеть дымоходов с несколькими вертикальными каналами, соединенными горизонтальными перемычками. Это удлиняет путь дыма и сохраняет тепло в доме.

Схема голландской печи

В современных версиях голландская печь также дополняется плитой, но первоначально для этой цели очаг располагался отдельно.

Неопытным печникам рекомендуется начинать свою практику с этого типа плиты, так как ее довольно трудно сломать.

Шведская печь: интересное сочетание

Еще один интересный вариант для начинающих – шведская плита. Его конструкция была разработана шведскими учеными не так давно, в середине 18 века. Они взяли за основу голландскую печь и значительно усовершенствовали ее.

Шведская плита

Нижняя часть этой плиты шире – помимо варочной камеры в нижней части, имеется также боковая варочная камера. Это гарантирует, что первое тепло от сгорающего топлива не уходит в дымоход, а работает на обогрев плиты. Если он открыт, тепло нагревает пол и поднимается вверх.

Сам очаг представляет собой упрощенную версию колпака, в котором происходит как первичное горение, так и химическое дожигание. В верхней части сооружения находится ниша, которая традиционно использовалась для сушки одежды, промокшей за день.

Схема шведской плиты

Плита, установленная сбоку печи, быстро накапливала первичное тепло. Шкаф над плитой использовался для хранения приготовленной вечером пищи, которая оставалась теплой утром и быстро разогревалась в духовке.

Система с вертикальным дымоходом хорошо обогревает дом, но тепло быстро уходит при открытом дымоходе – нужно просто не забыть закрыть дымоход по окончании отопления.

Такая плита нагревается дважды в день. Эффективность почти такая же высокая, как у русской плиты, но она проще, дешевле в изготовлении и занимает меньше места. Но высокая эффективность достигается за счет точных расчетов, поэтому при кладке кирпича вам придется строго соблюдать размеры и пропорции.

Варианты дымоходов для кирпичных печей

Эффективность дровяной печи во многом зависит от типа дымохода. Правильно организованное движение дымовых газов позволяет сохранять тепло и эффективно удалять продукты сгорания, не подвергая опасности здоровье жильцов дома.

Такая конструкция может быть:

  • с горизонтальными воздуховодами;
  • с вертикальными воздуховодами;
  • комбинированный.

По направлению потока дымовых газов дымоходные плиты делятся на плиты с прямым и противоточным потоком. Во втором варианте дым делает несколько оборотов внутри одной из камер дымохода, прежде чем попасть в трубу. В это время дым движется в двух разных направлениях.

Горизонтальная система воздуховодов используется редко. Она нагревает плиту более равномерно, но для каждого уровня необходимо сделать дверцу для очистки. Карманный вариант может быть модификацией этого дымохода. Эти полости задерживают дым на некоторое время и повышают эффективность работы плиты.

Горизонтальный дымоход и карманное исполнение

Вертикальный воздуховод. Принцип работы этого дымохода был описан выше как характерная черта голландской плиты. Эта система менее подвержена образованию сажи и легче чистится.

Однако в этом случае увеличивается сопротивление потоку дыма, поэтому необходимо сделать такой дымоход достаточной длины, чтобы обеспечить нормальную тягу. В вертикальном варианте первый дымоход теплее остальных.

Вертикальный дымоход и модификация обратного потока

Такая разница температур может привести к повреждению кладки. Чтобы улучшить ситуацию, можно сделать перекрестный дымоход, в котором средний дымоход намного шире внешнего. Площадь поперечного сечения будет больше, что замедлит поток и сделает нагрев более равномерным.

Нагреватель капота – является альтернативой вертикальным и горизонтальным воздуховодам. Вместо вентиляционных каналов имеется большая полость, в которой скапливается дым, а затем, после охлаждения, движется вниз и выходит через дымоход. Даже после полного сгорания газы в колпаке продолжают выделять тепло.

Вытяжка и дымоход

В отличие от вертикальной дымоходной системы, нет опасности быстрого выхода газов и охлаждения плиты. Размер и конфигурация вытяжки могут быть различными.

Вытяжки можно комбинировать с вертикальными элементами дымохода в конструкции банной печи для более эффективной конструкции и повышения производительности.

Выводы и полезное видео по теме

Традиционная русская плита:

Кирпичные печи очень универсальны, вы всегда можете выбрать или спроектировать вариант, подходящий для ваших конкретных условий. Общим требованием для всех моделей является точность расчетов, использование высококачественных материалов и компетентное обслуживание.

Есть ли у вас что добавить или вопросы о выборе каменной плиты для вашего дома? Мы приглашаем вас оставлять комментарии к публикациям, участвовать в дискуссиях и делиться собственным опытом использования кухонного отопления. Контактную форму можно найти в нижнем поле.

Виды плит для частного деревянного кирпичного дома – советы, какую выбрать (с фотографиями)

Подключение к центральному отоплению не всегда возможно и экономически целесообразно. Особенно если речь идет о жизни в коттедже или в отдаленном месте. В такой ситуации можно ограничиться красивой кирпичной печью для частного дома, фото лучших вариантов – в нашей статье.

Основным преимуществом этого варианта отопления является использование керамических блоков. Они накапливают тепло и отдают его в течение длительного времени. Тяга способствует вентиляции помещений, стены здания остаются сухими, что особенно важно для деревянных домов.

Если позволяет конструкция, еду можно готовить. В некоторых моделях есть специальная кровать для отдыха и сна.

Однако не стоит забывать и о негативных аспектах. В частности, обогреваются только те помещения, которые непосредственно примыкают к отопительному оборудованию. Чем дальше помещение находится от печи, тем холоднее в нем будет. Есть только один способ решить эту проблему: установить более одного прибора. Они могут иметь единый дымоход или отдельные дымоходы. Если коттедж компактный (по принципу пентхауса), плита размещается в центральной зоне. Вы можете любоваться открытой зоной для жарки из гостиной и готовить ужин на кухне.

Виды кирпичных печей для дома – фото.

Все существующие модификации относятся к одному из базовых вариантов. Их подгоняют, изменяют размер и форму, учитывая параметры помещения и пожелания заказчика.

Русский

Основные отличия от всех остальных модификаций – массивность и наличие спального места. Для кастрюль и сковородок он оснащен широкой камерой сгорания с заслонкой. Стены обогреваются длинными дымовыми каналами.

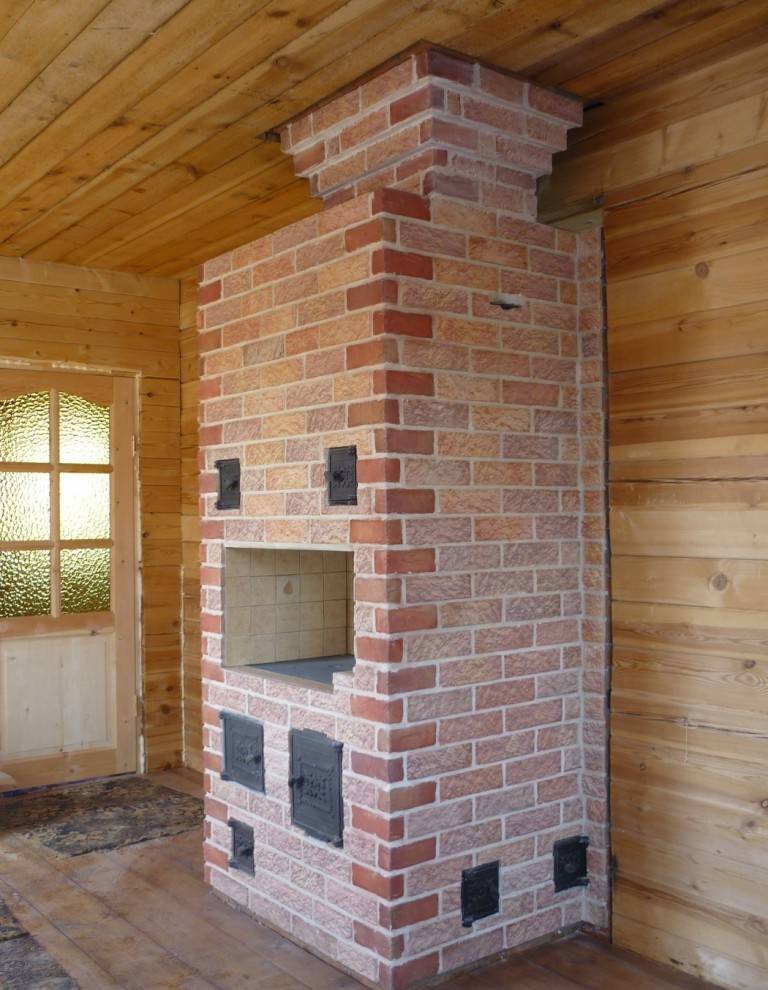

Кирпичная печь для коттеджа

Голландская печь

На ней нельзя запечь жаркое. Его основная функция – обогрев помещений снизу вверх с помощью переходов.

Радиаторы имеют относительно небольшие размеры. Их выбирают владельцы крыш, в том числе двухэтажных домов. Форма блока не является строго определенной. Вы можете выбрать его в соответствии со своими вкусами. Остается одно обязательное условие – высота превышает ширину.

Фотография кирпичной плиты

Швед

По размерам он меньше голландского, но по эффективности и универсальности сравним с российским. В нем можно готовить еду и сушить промокшую обувь в специальных нишах. Шведка – это плита с воздуховодом, но выхлоп сгорает под крышей. Проект не рассчитан на большие бунгало. Его мощности хватает только для соседних помещений. Другой вариант – в качестве дополнения к стандартной системе отопления.

Кирпичная печь для дома фото

Существенным недостатком является высокая стоимость кладки из-за использования огнеупорного кирпича. Кроме того, значительная часть тепла теряется через нижнюю часть. Этого можно избежать, вложив средства в теплоизоляцию.

Плиты с вытяжкой

Более новые версии появились относительно недавно, но уже завоевали популярность благодаря равномерному нагреву и способности долго сохранять тепло. Главное отличие от всех ранее упомянутых вариантов – отсутствие воздуховодов.

Когда вы сжигаете дрова или уголь, дым поднимается к вершине купола. Здесь он медленно остывает и спускается вдоль стен, нагревая их. Интерьер может состоять из десятков отдельных хранилищ, что значительно повышает эффективность работы оборудования.

фото кирпичной печи

Капотные конструкции характеризуются минимальными затратами на кладку и способностью быстро нагреваться даже зимой. Газоотвод не позволит конструкции быстро охлаждаться при открытой заслонке. В оригинальной конструкции нет варочной панели, но при необходимости ее легко встроить.

Типы кухонного оборудования в зависимости от расхода газа

Кирпич хорошо нагревается и долго отдает энергию в окружающее пространство. Однако этого недостаточно для хорошего обогрева кухни или спальни. Теплоемкость увеличивается за счет установки специальных камер, которые способствуют нагреву стен.

Не вдаваясь в технические подробности, поток дыма через специальные каналы выглядит следующим образом:

  • При сжигании древесины или угля образуются газы очень высокой температуры. Согласно законам физики, они поднимаются вверх, но их блокируют препятствия, такие как перемычки или заслонки;
  • дым начинает распространяться в дымовых трубах, нагревая стены;
  • температура продуктов сгорания падает. Они проходят в дымоход.

Если дымоходы проложены горизонтально, им требуется меньше времени для остывания, чем их вертикальным аналогам. Причиной этого является низкая скорость движения воздуха. Неизбежным следствием этого является неравномерный обогрев помещений.

камин в частном доме фото

Если проанализировать все существующие типы плит, то лучше выбирать приборы с дымоходами, ведущими снизу вверх. Для перемещения газа не требуется дополнительных усилий. Они неизбежно движутся вверх и нагревают окружающее пространство.

Однако приборы с вертикальным дымоходом не лишены недостатков. Если в горизонтальных дымоходах больше нагревается пространство вокруг камеры сгорания, то здесь тепло скапливается в верхней части. Первый вариант более соответствует противопожарным нормам.

Существует еще один важный вопрос, связанный с вертикальными дымоходами. Они не должны быть слишком длинными. Проходящий через них газ будет слишком сильно охлаждаться. Это приводит к неравномерному нагреву.

С каменкой колпакового типа можно устранить некоторые недостатки распределения тепла. Здесь отдельные выходы идут в одну камеру. Дым проходит через отверстия малого диаметра и собирается в колпаке под верхней пластиной. Продукты сгорания, частично охлажденные, стекают вниз. Затем, в соответствии с естественными силами природы, они попадают в атмосферу.

Капотные приборы сгорания превосходят свои аналоги по теплоемкости. Их выбирают, когда необходимо обогреть большую площадь дома. Если необходимо обогреть небольшое здание в сельской местности, достаточно голландца или шведа.

Производительность кирпичной печи

Задача любой кухонной плиты – компенсировать потери тепла в холодное время года. Приготовление пищи, сушка вещей – дополнительные, но важные функции. Однако они практически не учитываются при расчете производительности.

Основным параметром являются тепловые характеристики здания. Для расчета необходимо сложить потери энергии через пол, стены, потолок, двери и окна. Если в здании есть вентиляционные каналы, их необходимо учитывать. Голландский или шведский КПД должен быть на 10-15% выше полученного значения. В противном случае зимой будет холодно.

Кирпичная плита фото

При использовании плит в доме из красного кирпича (на фото) была экспериментально установлена зависимость между площадью поверхности одного помещения и теплопотерями при различных условиях, например, при наличии только одной или двух внешних стен.

Во втором случае расчеты усложняются, поскольку учитывается высота потолка. Если поверхности камеры сгорания выходят на помещения и являются закрытыми, используются поправочные коэффициенты. Это позволяет корректировать данные.

Как часто необходимо заправлять отопительный прибор

В зависимости от того, как часто вам нужно загружать топливо, все агрегаты относятся к одной из следующих групп:

  • Прерывистый. Периодически добавляются дрова или уголь. Температура горения может достигать 1000 0C. Чтобы избежать пожара и преждевременного разрушения конструкции, толщина стены должна начинаться с ¾ кирпича;
  • непрерывное горение. Тепло не накапливается. Плотность стен не превышает ½ камня. Очаг имеет глазурованный тип. В стандартном варианте дрова тлеют до одного дня. Энергия высвобождается равномерно, относительно небольшими порциями.

Для работы очага второго типа требуется большое количество кислорода. Они рекомендуются для домов с постоянным проживанием. В загородных домах, коттеджах, используемых только по выходным, лучше выбирать конструкции с периодической эксплуатацией.

Что касается типов оборудования, рассмотренных ранее, необходимо указать следующее:

  • Русская плита. В холодное время года она постоянно отапливается. Тело не должно быть охлажденным. В противном случае в каналах будет скапливаться конденсат. Кирпич становится влажным и трескается при последующем обжиге. В летние месяцы дымовые газы из топки попадают прямо в дымоход из-за смещения шиберов. Эффект нагрева отсутствует;
  • Голландец. После обжига он нагревается в течение нескольких минут. Но он также быстро остывает, если вовремя не закрыть вентиляционное отверстие. Рекомендуемый режим работы – непрерывное тление;
  • Шведский язык. Зимой его нельзя полностью охладить из-за скопившегося конденсата. Стены могут полностью разрушиться в течение нескольких месяцев;
  • инкапсулированный. Разрешено работать в любом режиме. Нагрев занимает всего несколько минут.

Геометрические параметры устройства

В большинстве случаев плиты имеют квадратное или прямоугольное сечение. Это связано с выбором места установки, особенностями стены и функциональным назначением.

Русские плиты имеют самую сложную форму. Он традиционно дополнен лоджиями в верхнем этаже, цоколями.

Принципы строительства

Во время строительства важно соблюдать требования пожарной безопасности. Поэтому необходимо:

  • выбрать подходящее место для размещения;
  • Необходимо подготовить чертежи. Если используются сборные чертежи, проверяется их соответствие текущим условиям;
  • Подготовьте смету расходов. При этом учитываются все затраты, начиная от цемента и заканчивая линейками;
  • на приобретение материалов;
  • приобрести инструменты.

Как выбрать плиту для дома из красного кирпича – фото

Когда речь идет не только об отоплении, но и о завершении интерьера, можно отдать предпочтение круглой ирландской плите. Толщина стены составляет ¼ камня. Для обеспечения дополнительной прочности и увеличения теплоотдачи сверху “накладывается” металлический каркас. Это укрепит стену и позволит украсить внешние поверхности кованым железом.

плита в деревянном доме кирпичная фото

Если в здании постоянно находятся люди, есть желание готовить пищу на дровах или угле, выбирайте дизайн квадратного или прямоугольного типа, например, русский или шведский. Если вам больше нужен дымоход для дома, рассмотрите вариант тонкостенного голландца или округлого ирландца. Они идеально подходят, если вам не нужна специальная варочная панель для приготовления пищи. А лицевую поверхность можно украсить элегантной плиткой. Они могут быть как дополнением, так и центральным элементом интерьера.

Хотите ли вы обойтись без газовой плиты? Существуют различные разновидности шведских варочных панелей. Они согреют вас и позволят сварить кофе на открытом огне. Самое главное – это правильное расположение и выбор материалов.

Где поставить кухонную плиту в доме

Основное внимание уделяется этапу проектирования. Безопасность, эффективность и эстетика отопительного оборудования зависят от качества чертежей. Если у вас нет собственных навыков составления проектов, лучше обратиться к профессионалам. При выборе места учитывается как тип каменки, так и площадь дома или его части, которую необходимо обогреть.

Выбор рабочих инструментов

Затем можно переходить к инструментам. На работе вам понадобятся:

  • Подпорка. С его помощью бетон заливается в пазы;
  • Совок;
  • кирка;
  • лопата для перемешивания и подачи раствора;
  • особый правитель.

Материалы

Следующий шаг – приобретение материала. Качество кирпича определяет как тепловые характеристики плиты, так и ее долговечность. Принципы следующие:

  • Наружная поверхность выкладывается кирпичом (марка М-500). Они не трескаются, не теряют своих функциональных качеств при периодическом нагревании или охлаждении;
  • Для печной камеры подходят только огнеупорные кирпичи.

Вам также понадобится просеянный песок и высококачественная глина.

плита из красного кирпича фото

Создание фундамента

Материалы уже закуплены. Теперь мы можем перейти к этапу строительства. Важно понимать, что плита для сауны должна стоять на прочном и крепком основании. Лучше укладывать его одновременно с основанием всего дома.

Если решение о строительстве голландской или шведской плиты было принято только сейчас, вам необходимо:

  • Выкопайте яму. Оставьте не менее 20 см с каждой стороны до стен;
  • выровнять дно и заполнить его песком, затем тщательно уплотнить;
  • Уложите гидроизоляционную мембрану;
  • установить опалубку;
  • залить бетоном (1 часть цемента x 2,5 части песка x 4 части мелкого гравия) до уровня земли. Поверхность фундамента должна быть идеально горизонтальной;
  • Подождите 5-6 дней, пока бетон не затвердеет. Затем опалубку можно снять и установить гидроизоляцию.

Если в результате фундамент окажется ниже уровня пола, его необходимо выровнять путем дополнительной заливки бетона. В последнем случае опалубка должна быть восстановлена. Все пространство вокруг фундамента заполняется грунтом, который тщательно уплотняется.

Процесс укладки

Сначала готовится смесь из песка и предварительно смоченной глины. Он используется для заполнения зазоров между наружными и внутренними стенами. Они выносятся отдельно, но между ними не должно быть пустых мест. Самые нижние ряды построены исключительно из полнотелого кирпича. Затем кирпичи разрезаются в соответствии с выбранной модификацией. Срезанная сторона обращена внутрь кладки. Для строительства дымохода вам понадобятся красные обожженные камни. Знание того, как “закрыть” дымоход, не будет лишним. Каменный дымоход всегда должен быть облицован футеровкой из нержавеющей стали FERRUM для предотвращения образования конденсата и преждевременного разрушения дымохода.

Плита для сауны уже построена? Торопиться с нагревом не стоит. Вы должны подождать не менее 3 недель.

Три типа кладки с планом кладки

Ниже приведена информация по установке основного корпуса банной плиты. Закладка фундамента подробно описана в предыдущем разделе этой статьи. В качестве примеров были выбраны наиболее популярные модификации.

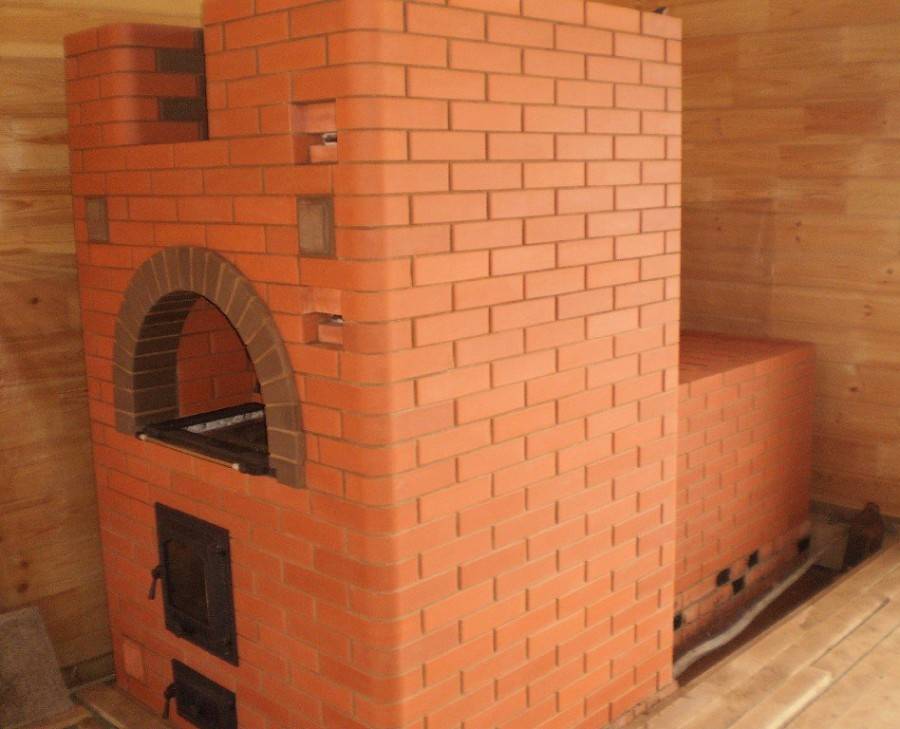

красивая кирпичная печь

Русская плита с высокой лоджией

Развивается в регионах с холодным и умеренным климатом. Прогревайте один/два раза в день.

Ниже приведены описания рядов:

  • Первый ряд должен быть заполнен цементным или известковым раствором.
  • Со 2-го ряда по 4-й ряд начинайте строить колодец. На передней стороне имеется отверстие для подкапотного пространства. Необходимо, чтобы была повязка.
  • Пятый – начало свода. Для этого потребуется фигурная опалубка, а у кирпичей нужно будет срезать пятки. Операция продолжается в строках 6 и 7. В строке 8 хранилище будет закрыто.
  • Строки с 8 по 10 уложены в один камень. В линии 11 холодная печь закрывается. Сверху укладывается слой песка. Уклон слоя песка должен быть обратным.
  • На двенадцатом месте поверх насыпанного песка укладывается сплошная поверхность из огнеупорного камня. Эта часть очага будет находиться в прямом контакте с огнем. В идеале пол должен быть идеально ровным. Не удалось? Внешняя поверхность может быть отшлифована.
  • Ряды с 13 по 16 – это горнило. Блоки на три четверти с галстуком. На этом этапе раствор не требуется. Камни будут согнуты под углом 450 для изготовления замков.
  • Начиная с линии 17 сформируйте рот и заднюю часть лица. Построена варочная камера. Кирпичи с выбритыми пятками ставятся на ребро.
  • 18-й. Изготавливаются стены банной печи. Для заполнения свободного пространства между различными камерами потребуется песок. К нему можно добавить каблуки.
  • 19-Положение свода над шестом. За ним находятся рты.
  • 20. – выравнивание стен. Уменьшение отверстия над стойкой. Формируется верхняя труба.
  • 21. ряд ничем не отличается от 19.
  • 22 – арка закрыта. Справа находится камера, в которой будет скапливаться сажа. Здесь же находится дымоход. С его помощью дымоход закрывается, чтобы тепло не уходило слишком быстро в атмосферу.
  • Линии с 22 по 32 – прокладка дымохода, вставка сажевых коробов и строительство дымовой трубы. Поперечное сечение последнего составляет 26 х 26 см.

Затем остается только снять внешнюю трубу и установить дополнительную заслонку. Для этого необходим стальной угольник или полоса толщиной 3 мм.

Полукруглые камеры можно заменить обычными прямоугольными камерами.

Улучшенная Теплушка

У всех кирпичных печей есть один общий недостаток – стенки нагреваются неравномерно. Дизайнеры пытаются решить эту проблему, внося изменения в дизайн. Так была создана Теплушка. После сжигания топлива часть газа выходит из дома через дымоход. Остальная часть поступает в воздуховоды и используется для отопления помещений.

установка кухни в домашней сауне пошаговая инструкция

Тепловая мощность по сравнению с классической российской модификацией увеличивается сразу в 2,5 раза. Структурно “Теплушка” ближе к худ. аналогам. Камера разделена на 2 части: в верхней части происходит приготовление пищи, в нижней сжигание топлива. Сам пол опирается на предварительно установленные столбы. Кроме того, по бокам имеются 4 отверстия, через которые проходят продукты сгорания. Минимальная высота дымохода составляет 5 метров. Отсчет ведется от дна топки.

Основное отличие от традиционного варианта – смещение дымохода от очага. В нижней части дымохода сделаны специальные отверстия для отвода холодного газа.

Важно! Во время приготовления заслонка должна быть закрыта. Можно использовать специальный глаз.

Теплушка бывает в разных вариантах. Главное требование заключается в том, что панель, уложенная по линии 21, должна быть тщательно засыпана смесью песка и щебня для увеличения теплоотдачи.

Простая плита с панелями

Этот вариант для тех, кто хочет построить плиту в загородном доме или небольшом дачном домике (не более 20 квадратных метров) с минимальными на данный момент затратами. Очаг сделан из огнеупорной глины, возможно, из красного, полнозернистого клинкера (предполагается, что топливом будет только уголь).

Приготовление пищи и сжигание топлива – в отдельных камерах. Газы проходят через камеру сгорания и попадают в дымоход. Чтобы детально увидеть все необходимые разрезы кладки, можно посмотреть фото кирпичной печи для дома.

плита в кирпичном доме фото

В самом низу находится горизонтальный воздуховод. Благодаря этому воздуховоду воздух у фундамента хорошо прогревается. В помещении создается благоприятный для человека климат.

Что использовать в качестве топлива

Среди экспертов и домовладельцев нет единого мнения по этому вопросу. Единственное требование – прибор не должен использоваться для сбора отходов, особенно пластика и журналов.

Если это уголь или дрова, их необходимо предварительно высушить. Для холендера подходят специальные топливные брикеты из древесной щепы, шелухи подсолнечника и т.д.

Преимущества кирпичной печи

Главное преимущество шведских, колокольчатых сортов – их теплоемкость. Если правильно выбрать место и расположить его, то с помощью одного устройства можно поддерживать комфортную температуру одновременно в 4 комнатах.

Дополнительными преимуществами являются:

  • независимость от центрального отопления;
  • чистота окружающей среды. Если пластиковые баночки из-под йогурта не бросать в печь, в атмосферу будет выброшено минимальное количество загрязняющих веществ;
  • простой уход и обслуживание;
  • возможность выбора совершенно уникального внешнего облика.

плита для частного кирпичного дома фото.

Еще одним важным аспектом является создание благоприятного микроклимата в помещении. Воздух не пересыхает, а стены хорошо прогреваются.

Эффективность кирпичной печи

В классическом варианте эффективность агрегатов низкая:

  • Российская плита – до 60%;
  • Шведский язык – до 40%;
  • Bell и Swede – до 60%.

Повысить эффективность до 75-80%:

  • уменьшить размер топочной камеры;
  • В плиты вставляются водяные контуры для подключения их к радиаторам.

Советы профессионалов

Кирпичная печь в деревянном доме создаст ауру тепла и уюта – это подтверждают фотографии интерьера. Однако к его кирпичной кладке следует относиться с особой осторожностью.

типы кирпичных плит для дома фото

На специализированных сайтах эксперты и любители делятся своим опытом, представляя схемы обустройства стен. Есть также много советов о том, как его закончить.

Если обобщить наиболее распространенные рекомендации, то можно выделить следующие:

  • Особое внимание следует уделить облицовке и толщине швов. Последний должен быть одинаковым по всей массе;
  • Кирпичные блоки сначала следует замочить в воде;
  • Для резки необходима угловая шлифовальная машина с алмазными дисками;
  • В дымовых каналах цемент не должен выступать из швов на стенках.

Главный совет: Если у вас нет опыта в строительстве, лучше с самого начала обратиться в специализированную компанию.

Фотографии каменных плит для вашего дома

Вот несколько вариантов, которые помогут вам определиться как с функциональностью, так и с внешним видом.

фотографии кирпичной печи

Выводы и полезные видеоматериалы по теме

Установка шведской или голландской печи – важный и ответственный процесс, независимо от того, кто будет выполнять эту работу. Чтобы получить желаемый результат, владелец должен вникать во все детали кладки, проверяя каждый шаг. Необходимо заранее самостоятельно изучить схемы, планировки и сметы расходов.

Какие бывают виды кирпичных печей для дома – отличия, конструктивные особенности

Обыкновенный красный глиняный кирпич для плит, относящийся к первому сорту (ГОСТ 8426-75), является основным материалом для строительства плит. Стандартная форма кирпича – это прямоугольный параллелограмм с ровными стенками и прямыми углами. На его поверхности не должно быть трещин и сколов. Это лучшие кирпичи для кухонных плит, которые обладают всеми преимуществами безопасного использования.

Размеры печных кирпичей составляют 250 X 120 x 65 мм, а их вес может варьироваться от 3,5 до 3,8 кг. В 1 м3 кладки из полнотелого кирпича содержится 380 кирпичей. Нормально обожженный красный кирпич делится на семь классов, каждый из которых обозначается номером: 300, 250, 200, 150, 125, 100, 75. Обозначение указывает прочность на сжатие в кгс/см2 (1 кгс/см2 = 0,1 МПа).

Недообожженные или переобожженные обычные глиняные кирпичи не должны использоваться при строительстве кухонных плит. Необожженные кирпичи имеют бледно-розовый цвет. Они довольно хрупкие, их водопоглощение высокое, и они часто могут впитывать воду. При постукивании по этим кирпичам слышен довольно тупой звук.

При обжиге свыше 1000 °C кирпичи выгорают и становятся перекаленными. Цвет кирпичей темный. На верхней поверхности частично сформирован стеклообразный слой, поверхность слегка изогнута и потрескалась. Жженый кирпич очень прочный. Его трудно заделывать кирпичом, но он плохо сцепляется с раствором. Этот тип кирпича называется “обожженный кирпич” или “железный кирпич”.

Для кладки кухонных массивов и дымоходов рекомендуется использовать только полнотелый глиняный кирпич. Использование перфорированного, силикатного или щелевого кирпича в такой кладке запрещено, так как он быстро разрушается под воздействием тепла.

Огнеупорные кирпичи производятся из огнеупорных глин, которые обладают высокой прочностью и огнестойкостью. Эти кирпичи выдерживают температуру 900 – 1000 °C. Они используются для кладки и для облицовки очагов в плитах, предназначенных для сжигания топлива с низкой теплотворной способностью (например, древесины).

Производители керамического кирпича

Наблюдаемый в последние годы рост строительства в нашей стране положительно сказался на производителях этих материалов.

Следующие компании производят огнеупорный кирпич с техническими параметрами в соответствии со стандартами и по доступным ценам:

  • Группа TEREX;
  • Богородский завод керамических стеновых материалов;
  • Верхневолжский кирпичный завод;
  • Кирпич Wienerberger;
  • Керма;
  • “Керамика” (Ломинцевский кирпичный завод ;
  • Кирпичный завод BRAER.

Эти компании производят широкий ассортимент качественного огнеупорного кирпича. Продукция этих заводов востребована строителями и населением, как в регионах, где они расположены, так и в соседних регионах. Конкуренция среди производителей строительных материалов положительно влияет на качество и ассортимент.

Если вы видите ошибку, видео или неработающую ссылку, выделите текст и нажмите Ctrl+Enter.

Типы по способу нагрева

Русская печь характеризуется экономным расходованием дров, для отопления используется небольшое количество топлива, тепло сохраняется долгое время. Это связано с особой конструкцией камеры, особенно для белой плиты.

Можно выделить три большие группы в зависимости от типа камеры сгорания, некоторые из них сейчас практически не используются, например, черные с подогревом. Белые на белом с дымоходами являются более эффективными, безопасными и могут использоваться для отопления, приготовления пищи и нагрева паровых бань.

Черный стиль

Самым старым вариантом является плита с черным дымом, которая получила свое название из-за особенностей плиты. Эти печи были сделаны из глины, а не из кирпича, и не имели дымохода. В результате пожара образовался густой, черный дым, который выходил через специальные отверстия в стенах (купольные окна) и перемычку над дверью. Огонь поддерживали небольшим, чтобы избежать пожаров, а большие костры не разрешались. Нет необходимости в постоянной подаче холодного воздуха в дом, но это значительно снижает эффект от конструкции, увеличивая использование древесины или древесной стружки.

Плита в русском стиле

Сегодня русские печи по-черному используются редко – их можно встретить только в некоторых традиционных русских банях. Это связано с необходимостью соблюдения мер предосторожности, постоянного ухода не только за самой плитой, но и за помещением, стены и потолки которого постепенно покрываются слоем копоти. Однако у него есть и ряд преимуществ:

Кирпичная печь своими руками - секреты простой и практичной кладки, схемы строительства и обзор лучших печей (95 фото + видео) Кирпичная печь своими руками: для отопления дома, схема кладки, пошаговая инструкция Кирпичная печь для дома своими руками процесс кладки и фото печей Кирпичная печь для дома Как готовить на русской плите с камином Кирпичная печь для дома и дачи на дровах: виды, отопление дровяной печи кирпичом для отопления дома, как сделать каменную печь Как выбрать кирпич для плиты, какой тип кирпича использовать, как правильно выбрать кирпич для кладки Самодельная кирпичная печь: для отопления дома по поэтажному плану Как построить кирпичную печь для дома или загородного коттеджа

  • его можно использовать для копчения мяса или рыбы;
  • помещение прекрасно дезинфицируется дымом;
  • Плита обеспечивает наилучшее тепло в помещении.

Серый

Этот вариант заменил дымовой вариант, он более безопасен и удобен, дым выходит через деревянный дымоход или отверстие в потолке над строением, а не через световой люк. К недостаткам, однако, относится повышенный риск пожара – дым, выходящий через крышу, сопровождается искрами и высокими температурами.

Белый

Самыми безопасными и удобными являются традиционные плиты с белой конфоркой. Для его строительства используется специально обожженный кирпич, а для отвода дыма – дымоход. Специальная конструкция дымохода не только эффективно отводит дым, но и увеличивает тягу дымохода, повышая эффективность работы плиты. Дымоход имеет изогнутую конструкцию, которая повышает эффективность и позволяет эффективно сдерживать искры, делая конструкцию безопасной и защищая дом от пожаров. Изогнутая форма дымохода обеспечивает быстрый нагрев окружающих конструкций – дом с такой плитой быстро нагревается и становится теплым и уютным. Для отопления используется минимальное количество дров, что является большим преимуществом.

Схемы кладочных мини-печей

Мини-плиты занимают мало места, их основания имеют ширину 50-70 сантиметров и длину до 65-100 сантиметров. Высота нагревательного блока составляет от 1,5 до 2,3 метра. Плита оснащена варочной панелью, духовкой и баком для воды. Производители кухонных плит также разработали устройства, предназначенные исключительно для отопления дома.

Малая структура нагрева

Это самая простая структура отопления. Давайте разберем модель со следующими размерами:

  • ширина основания – 51 см;
  • Длина основания (глубина) – 89 см;
  • Высота – 238 см.

Мини-печь устанавливается в центре кухни или у стены. Оптимальная поверхность нагрева составляет 20-35 метров. Вокруг плиты возводится перегородка, что позволяет обогревать как кухню, так и смежную комнату.

Внутри устройства находятся:

  • отсек для приготовления пищи;
  • пепельницу;
  • дымовой канал, ведущий к дымоходу.

Топочная дверца мини-плиты (чугунная или стеклянная) выбирается в соответствии с эстетическими вкусами домочадцев. Дверца из огнеупорного стекла напоминает камин с видом горящих дров. В середине и сверху кастрюли имеются две дымовые заслонки. Одна дверь используется для очистки воздуховодов. Для создания этой модели устройства вам понадобятся:

  • 260 глиняных кирпичей;
  • 130 шамотных кирпичей;
  • решетка (40×23 см);
  • Дверца топки (30×20 см) и зольная дверца (20×14 см);
  • 2 дверцы с отверстиями для чистки (20×40 см);
  • Металлическая решетка (50×70 см);
  • Два листа бумаги 60×100 мм;
  • Песок и глина (или готовая смесь глины и песка для кладки); Глиняно-шамотная смесь.

Справка. Раствор увеличивает объем блока за счет толщины швов.

Основание и верхняя часть Мини-печи выложены из керамического кирпича с глиняно-песчаным раствором. Камера очага выполнена из огнеупорного кирпича на глиняно-песчаном растворе.

На длинной стороне фундамента три с половиной кирпича, а на короткой – два стандартных кирпича (длиной 25 см). Высота стены состоит из 35 рядов.

Небольшая плита для подогрева и приготовления пищи

Эта модель мини-горелки для нагрева и приготовления пищи удобна и очень компактна по конструкции. Оптимальная площадь отапливаемого помещения при отрицательных температурах составляет 20-25 квадратных метров.

Устройство имеет следующие размеры:

  • длина основания (глубина) – 64 см;
  • Ширина основания – 51 см;
  • Высота – 215 см.

Конструкция возводится на кухне. Устройство включает в себя:

  • пепельница;
  • очаг;
  • дымовые трубы, ведущие к дымоходу;
  • палуба для приготовления пищи;
  • Полость духовки.

Чугунное дно кастрюли имеет отверстие, которое закрывается диском и колесом. Также доступны сплошные настилы. Ниша для печи оборудована металлической духовкой или баком для горячей воды с краном. Если ниша остается пустой, ее можно использовать для сушки вещей. Для строительства печи вам понадобятся:

Виды кирпичных печей для дома: какие бывают варианты, типы печей, виды, размеры Конструкции кирпичных печей для отопления и приготовления пищи Как построить кирпичную печь для дома или коттеджа? Как выложить кирпичную кухню для дома своими руками - виды кухонь, способы кладки Типы российских кухонь - классификация проектов для загородных домов Кирпичная печь для дома своими руками - расчеты и планировка Типы кирпичных плит - что это такое и в чем разница между ними Виды кирпичных печей - какие они бывают и в чем между ними разница | iz-kirpicha.su | yandex zen Проекты из кирпича для отопления и приготовления пищи - построить самому Типы кирпичных плит - какие они бывают и в чем разница между ними | iz-kirpicha.su | yandex zen

  • 222 керамических кирпича;
  • колосниковая решетка (40×25 см);
  • противопожарная дверь (20×20 см);
  • Дверца пепельницы (14×14 см);
  • Решетка для приготовления пищи (35×38 см);
  • Металлическая плита или бак для горячей воды;
  • Чугунная решетка (50×70 см);
  • Две дверцы с патрубками (20×14 см);
  • два затвора;
  • кусок плоского шифера;
  • стальной уголок;
  • глина, песок или готовая смесь глины и песка для стен.

В чем разница между различными типами

Существует широкий выбор кирпичной продукции для отопления. Они могут работать на дровах, угле или другом топливе. Они могут использоваться только в качестве нагревательного прибора или также использоваться для приготовления пищи.

Доступны различные формы: круглые, квадратные или со сложным архитектурным дизайном. Размеры варьируются от очень маленьких моделей до больших многофункциональных конструкций.

Только хороший мастер способен сделать такую конструкцию.

Основное различие между различными типами плит заключается в системе дымохода:

  • Модели с горизонтальными дымовыми каналами.
  • Изделия с вертикальными воздуховодами.
  • Противоточные дымоходы.
  • Системы с капюшоном.
  • Комбинированные варианты.

Плиты могут использоваться только для нагрева или иметь дополнительные функции:

  • Варочные панели позволяют готовить, пока плита нагревается. Однако при такой конструкции топливная камера должна быть меньше. Кроме того, теплоемкость этой модели гораздо меньше – много тепла уходит через поверхность кастрюли, и плита быстрее остывает.
  • Наличие камеры печи делает конструкцию более термоемкой. Горячие газы могут либо нагревать эту камеру, либо проходить непосредственно через нее. В последнем случае печную камеру можно использовать только после сжигания всех дров.
  • Водопроводные трубы могут быть встроены в плиту. Такая конструкция позволяет обогревать весь дом.

Разнообразие кирпичных плит

Резные кирпичные плиты могут стать украшением любого дома

Двухэтажные кирпичные плиты

Различные типы плит можно комбинировать с каминами, с камином, с гостиной или с грелкой. Часто имеется два топливных отсека, каждый из которых служит определенной цели.

Материалы и инструменты

Чтобы построить плиту, вам понадобятся строительные инструменты:

  • Шпатель для укладки и удаления раствора, который удерживает кирпичи на месте;
  • молоток каменщика (кирка) для усадки кирпичей, уложенных на раствор;
  • металлическая шпаклевка для заполнения швов между кирпичами;
  • Механическая пила для резки кирпича на куски;
  • Электрическая мешалка для смешивания раствора;
  • металлическое ведро (емкостью 10-12 литров);
  • лопата и большая металлическая емкость для смешивания раствора
  • сито из металлической сетки для просеивания песка и цемента с ячейкой не более 2 мм.

Возможно, вам будет интересно прочитать о том, как построить бассейн, сауну, туалет, барбекю, погреб и веранду.

Необходимыми измерительными инструментами являются:

  • отвес для проверки вертикальности углов;
  • спиртовой уровень для проверки углов конструкции;
  • металлическая или тканевая измерительная лента;
  • метровое “правило”, которое используется для проверки ровности поверхности стены;
  • картонные шаблоны для всех отверстий в конструкции;
  • водяной уровень для проверки уровня стены;
  • гибкий уровень.

  1. Материалом для печи служит жаропрочный и огнеупорный красный кирпич, ровный и прочный. Переработанный или плохо просушенный кирпич с пустотами и трещинами не подходит. Хорошо обожженный кирпич при ударе издает громкий и чистый звук. Глухой звук указывает на неполную термическую обработку или обжиг кирпича.
  2. Раствор для склеивания кирпичей – цементный раствор в данном случае не подходит. В качестве связующего раствора используется смесь песка и глины вязкой консистенции.

Сделайте плиту для обогрева летнего домика.

Контроль качества раствора

Перед началом работ проверьте качество раствора, приготовленного из песка, воды и глины. Для этого возьмите небольшое количество раствора из смеси и взбейте его в шар. Когда глиняный шар высохнет, проверьте, нет ли на нем трещин.

Если появляются трещины, это означает, что в растворе слишком много глины, и в следующий замес нужно добавить немного больше песка, чтобы сделать раствор более эластичным. Существует еще один способ проверки пригодности раствора для кирпичной кладки

Когда глиняный шар высохнет, проверьте, нет ли на нем трещин. Если появляются трещины, это означает, что в растворе слишком много глины, и в следующий замес следует добавить немного больше песка, чтобы сделать раствор более эластичным. Существует еще один способ проверки пригодности раствора для кирпичной кладки.

Какие бывают виды кирпичных печей для дома - отличия, особенности конструкции Кирпичная печь своими руками: 95 фотографий простых и сложных вариантов строительства кирпичных печей Не в толпе и не против себя: небольшая кирпичная печь обогреет весь дом и не займет много места Виды кирпичных плит для дома - выбор правильной плиты и места для нее в доме Кирпичная печь для дома: ориентация в оптимальном типе печи и примеры кирпичных моделей Типы кладочных печей для дома: виды приборов в зависимости от их использования и конструктивных особенностей Кирпичные плиты для сауны Какие бывают виды кирпичных печей для дома - отличия, особенности конструкции Кирпичные печи своими руками: для отопления дома со схемой кладки

Высушенный шарик раствора после падения с высоты одного метра на твердую поверхность не должен растрескиваться, а после прокаливания при высокой температуре (в плите, духовке) не должен рассыпаться в пыль. Если глиняный шарик выдержал все испытания, значит, соотношение глины и песка для замеса раствора подходящее. Такой раствор можно смело использовать для укладки будущей отопительной конструкции, он не провалится и не выльется из печных швов.

Важно: Если песок тщательно просеян и очищен от крупных посторонних примесей до начала работ, строителю не придется тратить время на удаление мелких камней и других ненужных предметов из раствора.

Курьезы строительства арок и сводов вручную

При возведении арок и сводов также используются чертежи кирпичной печи своими руками для загородного дома или другого строения. Кирпичи укладываются в соответствии с пошаговой технологией, на толщину не менее двух рядов.

Толщина кирпичной панели должна быть не менее 2 рядов. Каминный проем выполняется методом “замка” или методом “перемычки” – кирпичи ставятся вертикально на металлическую опору. Металлическое изделие можно заменить деревянной рамой.

Для строительства дымохода используются силикатные кирпичи, которые устойчивы к перепадам температур и атмосферным осадкам. Он устойчив к кислой среде, образующейся при контакте дыма и пара.

Важно, чтобы на дымоходе не было неровностей или сколов. Пробный огонь может быть произведен в течение 2 – 3 недель после завершения строительства плиты.

Как большие, так и маленькие кирпичные плиты популярны в частных домах. Но самое главное – правильно построить устройство, чтобы оно прослужило десятилетия.

Туннельные плиты

Туннельные плиты могут быть выполнены с вертикальными или горизонтальными воздуховодами.

Горизонтальный дымоход

Горячие газы в плитах этого типа отдают свое тепло по пути к дымоходу. Каждый канал должен быть оснащен дверцей для очистки, так как сажа и зола сильно оседают на горизонтальных поверхностях.

Диаграмма газового потока в горизонтальном туннеле

Также могут быть изготовлены специальные тепловые карманы для увеличения отвода тепла от газов. За счет увеличения площади внутренней поверхности воздуховода снижается скорость проходящего через него горячего воздуха. Это делает нагревательный прибор более энергоемким.

Кирпичные банные печи: большие и маленькие, простые и сложные, все типы кирпичных банных печей Типы кладочных плит для дома Виды кирпичных печей для дома: полная классификация с примерами Современная российская плита своими руками: дизайн, чертежи и схема плиты какой кирпич использовать для печи. виды огнеупорного кирпича. типы теплоизоляционных кирпичей Кирпичная печь для дома и деревянного дома: виды, отопление дровяной печи кирпичом для отопления дома, как сделать каменную печь Кирпичная печь для отопления дома: виды, примеры кирпичных печей + инструкция по установке Кирпичные печи для дома и дачи, конструкции, фото кладки своими руками Виды кладочных плит для дома: полная классификация с примерами Самодельная плита для дома - расчеты и планировка

Горизонтальный дымоход с карманами

Это не очень популярная система дымоудаления.

Вертикальные дымовые трубы

Конструкция с таким расположением каналов предотвращает свободное движение газов внутри дымохода. Это часто приводит к перегреву первого воздуховода. Кроме того, в этом случае необходимо построить более высокий дымоход, чем при горизонтальной конфигурации.

Движение воздуха по вертикальным туннелям

Этот вариант имеет важное преимущество: благодаря большой высоте конструкции снижается риск задувания воздуха внутрь. Это заставляет нагреватель сильнее нагреваться.

Схема газового потока противоточного нагревателя

Основное отличие противоточных конструкций от моделей с вертикальными воздуховодами заключается в том, что отверстие, через которое поступают газы, имеет более широкое сечение. Они движутся с меньшей скоростью, отдавая больше тепла кирпичным стенам.

Комбинированные дымоходные системы

Часто используются комбинации различных систем. Это позволяет использовать все преимущества каждого дизайна и избавиться от недостатков отдельных дизайнов. Существует множество вариаций этой комбинации.

Схема потока дымовых газов комбинированной системы

Схема потока дымовых газов

Вытеснение газов в дымоходе с раздвоением дымохода

Не все конструкции подходят для нагревательных плит. Некоторые используются для простых каминов.

Виды кирпичей в зависимости от материала

Поэтому, прежде чем выбрать конкретный материал для банной плиты, необходимо разобраться, какой тип материала зависит от его свойств. Это подскажет вам, какие кирпичи можно использовать для строительства вашей банной печи.

Кирпичи делятся на два типа в зависимости от материала, из которого они изготовлены:

  • керамика;
  • силикат.

Первые создаются методами обжига на основе глиняных смесей, а вторые состоят из смеси песка и извести с примесями. Этот материал производится в автоклаве, и если в смесь добавить определенный пигмент, то она приобретет желаемый оттенок.

Для строительства печей рекомендуется использовать первый тип, изготовленный из керамики. Об этом мы поговорим далее. В зависимости от использования они делятся на следующие типы:

«Июль в Швейцарии» — издательский дом
