ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ EPR

Электронный балласт ЭКГ

Газоразрядные лампы, к которым относятся люминесцентные лампы, с которыми мы все знакомы, обладают рядом особых свойств при включении. Для создания разряда между электродами в газовой среде необходим импульс высокого напряжения между предварительно нагретыми электродами.

Во время работы ток разряда должен быть ограничен специальным балластом, функцию которого выполняет дроссель – катушка с большой индуктивностью.

  • Низкая надежность пускателя из-за контактной группы;
  • Громоздкий, тяжелый и шумный дроссель;
  • Мерцание лампы на частоте сети;
  • Длительный процесс зажигания лампы;
  • Затрудненный запуск при низких температурах;
  • Низкая эффективность;
  • Высокий уровень электромагнитных помех.

На смену устаревшим пусковым устройствам пришли электронные устройства, не содержащие механических контактов и тяжелого и громоздкого дросселя.

Небольшие размеры современных электронных пускорегулирующих аппаратов (ЭПРА) способствовали дальнейшему развитию и широкому использованию небольших люминесцентных ламп, широко известных как “экономичные лампы”.

  • Механические контакты отсутствуют;
  • Высокочастотное напряжение питания, которое полностью исключает мерцание света;
  • Небольшой размер и вес;
  • Высокая эффективность благодаря внедрению схем коррекции мощности;
  • Минимальные помехи, связанные с сетью, и практически полное отсутствие электромагнитных помех.
  1. Волокнистое отопление.
  2. Инициирование разряда в газовой среде между электродами.
  3. Устойчивое горение.

Все фазы зажигания полностью контролируются электронной схемой EB, которая состоит из следующих компонентов:

Он не допускает никаких помех от ЭБ к сети и наоборот.

В основном он устанавливается в дорогих и мощных стартерах.

Он разработан как электролитический конденсатор большой емкости.

Устройство также включает схему преобразования напряжения инвертора и небольшой дроссель.

В инверторе используются высоковольтные мощные транзисторные переключатели, которые включены в мостовую схему с автогенерацией или управляются специальной микросхемой. Многообмоточный резонансный трансформатор, одна из обмоток которого соединена последовательно с нитью накала и резонансным конденсатором, размещается в диагонали моста.

Межэлектродный разряд уменьшает сопротивление рабочей среды лампы, что приводит к короткому замыканию резонансного конденсатора и исчезновению резонанса. Оставшегося напряжения достаточно для нормального горения. Ток разряда ограничивается дросселем, установленным последовательно с электродами.

ЭБС ДЛЯ ПИТАНИЯ ЛЮМИНЕСЦЕНТНЫХ ЛАМП

Конструкции EB изначально были разработаны для замены старых балластов в классических люминесцентных светильниках.

Для облегчения перехода размеры нового оборудования, как упоминалось выше, были сделаны аналогичными размерам старого оборудования.

Такой подход позволил установить электронные пускатели без изменения производственных линий светильников.

Использование миниатюрных SMD компонентов и усовершенствованных схем позволило создавать ЭКГ с минимально возможным

  • формы;
  • силы;
  • цвета и оттенки свечения.

Основной особенностью электронных стартеров для люминесцентных ламп является допустимая мощность светильника и количество одновременно подключенных источников.

Некоторые типы имеют режим плавного пуска. В этом случае после нажатия на выключатель светильник загорается через время от одной до нескольких секунд.

Из-за особенностей конструкции этих устройств резонансный конденсатор разряжается только при полном нагреве нитей накала. Лампы, включенные с помощью такого пускателя, меньше изнашиваются и поэтому имеют более длительный срок службы.

Некоторые модели дешевых стартеров отличаются низким качеством. В частности, это касается характеристик электролитического конденсатора фильтра. Низкая емкость вызывает заметные пульсации освещенности, а низкий предел напряжения увеличивает вероятность выхода конденсатора из строя.

Очень опасны модели, в которых мощные ключевые транзисторы прикреплены теплоотводом к металлическому корпусу устройства через пластиковую изоляцию. После некоторого времени работы пластик деформируется под воздействием тепла транзистора, и радиатор закрывается в корпусе.

EPRAS ДЛЯ СВЕТИЛЬНИКОВ И СВЕТОДИОДНЫХ ПАНЕЛЕЙ

Сразу следует отметить, что балластов для светодиодных ламп и других светодиодных источников света не существует! Сколько бы ни утверждал продавец или консультант на сайте, это лишь признак его некомпетентности.

Светодиодные источники света не требуют наличия кардиостимулятора, такого как ЭКГ. Вам нужен источник постоянного напряжения и, желательно, регулятор тока.

Такие устройства называются контроллерами. Они формируют напряжение на выходных клеммах в зависимости от подключенного источника света и ограничивают или стабилизируют выходной ток в определенных пределах.

Дело в том, что светодиоды нормально работают только в узком диапазоне протекающего через них тока. Меньшее значение снижает яркость, а большое вызывает резкое сокращение срока службы вплоть до мгновенного перегорания светодиода.

Светодиод, как полупроводниковый элемент, имеет сильную температурную зависимость от величины сопротивления, поэтому изменение всего на несколько градусов может вызвать критическое увеличение тока.

В чем разница между регулятором напряжения и регулятором тока?

Проще говоря, стабилизатор напряжения имеет стабильное напряжение на выходе, в то время как ток потребления подключенных устройств может изменяться в широком диапазоне.

В случае с регулятором тока дело обстоит иначе. Это обеспечивает стабильное значение тока при различных сопротивлениях нагрузки. В то же время значение напряжения регулятора может изменяться в довольно широком диапазоне.

Эта функция накладывает ограничения на совместимость различных типов устройств. Светодиодные светильники с мощностью, отличной от указанной, нельзя подключать к источнику питания.

Не допускается параллельное подключение нескольких ламп. В крайнем случае, возможно последовательное соединение, но только если это позволяет диапазон выходного напряжения.

  • Светодиодная лампа 100 мА 12 В или 100 мА 24 В;
  • две последовательно соединенные лампы 100 мА 12 В;
  • Две параллельно подключенные лампы 50 мА от 12 до 24 В.

Схема управления может представлять собой трансформатор или инвертор – подавляющее большинство современных устройств. Драйверы переменного выходного тока используются для управления яркостью светодиодных светильников.

Большинство компактных ламп выпускаются со встроенными драйверами, освобождая покупателя от мук выбора. Использование отдельных драйверов необходимо только при использовании светодиодных лент или изготовлении светильников из отдельных светодиодов или матриц.

При покупке светодиодных панелей фиксированного размера стоит сразу сделать ставку на драйвер с рекомендуемыми параметрами.

© 2012-2021 Все права защищены.

Материалы, представленные на этом сайте, носят исключительно информационный характер и не могут быть использованы в качестве руководств или нормативных документов.

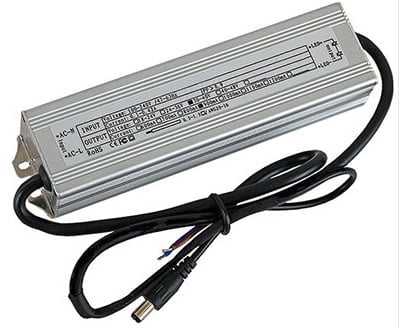

Органы управления для светодиодных светильников

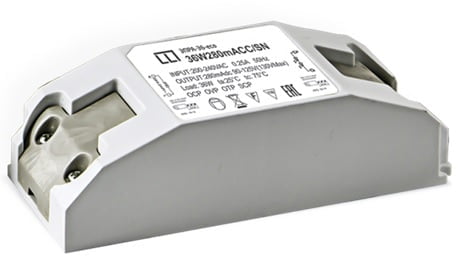

Драйвер, или ЭПРА (электронный пускорегулирующий аппарат), – это компонент светодиодного светильника, необходимый для регулирования напряжения и генерации постоянного тока.

Как работает ЭБ?

Драйвер является важной частью светодиодной лампы. Его задача – преобразовать переменный ток, поступающий из сети в источник питания светильника, в постоянный. Затем постоянный ток подается на светодиодный элемент и обеспечивает бесперебойную работу и постоянный свет лампы.

Яркость лампы зависит от мощности светодиода и может быть зафиксирована или изменена вручную с помощью диммера. Контроллер защищает светильник от короткого замыкания и экономит электроэнергию. Это значительно продлевает срок службы светодиода, а большинство светодиодных ламп не могут работать без стабилизатора напряжения. Корпус изготовлен из негорючего пластика и устойчив к высоким температурам и механическим воздействиям.


Как выбрать стабилизатор напряжения для светодиодных ламп?

Стабилизаторы напряжения для светодиодных ламп продаются как часть самого устройства и изготавливаются под конкретную модель, но при необходимости их можно приобрести отдельно. Блок ЭКГ постоянно подвержен перепадам напряжения, поэтому он обычно изнашивается быстрее, чем компонент светодиодной лампы, и рано или поздно его придется заменить. Наиболее часто используются диммеры мощностью 36 и 40 Вт с током 350 или 700 А.

Выполняя свою работу (преобразование переменного тока в постоянный), ЭПРА потребляет определенное количество электроэнергии – около 20% от мощности лампы. Поэтому при выборе устройства умножьте мощность светильника на коэффициент 1,2 – это и будет оптимальная мощность драйвера для данной модели. Если есть несоответствие между питанием и светодиодом, они не будут работать должным образом, ЭПРА может перегреться и быстро выйти из строя или светодиод может быть поврежден.

Регулятор напряжения может быть размещен внутри светильника (в специально отведенном месте корпуса светильника) или отдельно. При размещении внутри корпуса важно выбрать драйвер правильного размера.


Светодиодное освещение и электроснабжение

Цены указаны только для справки и могут быть изменены без предварительного уведомления. Свяжитесь с нашими специалистами для получения информации о наличии и ценах.

ЭКГ – что это такое и как она работает

ЭКГ

Светодиодные лампы и оборудование

Люминесцентные лампы не работают напрямую от сети 220 В. Им необходим специальный адаптер для стабилизации напряжения и сглаживания пульсаций тока. Это устройство называется устройством балластного регулирования (УБР) и состоит из дросселя, с помощью которого сглаживаются пульсации, пускателя, выполняющего функцию стартера, и конденсатора, стабилизирующего напряжение. Это правда, что ГФК в таком виде – это старое устройство, которое постепенно выводится из употребления. Все потому, что его заменила новая модель, ECG, которая представляет собой тот же балласт, только электронного типа. Итак, давайте разберемся, что такое EBG, его схема и основные компоненты.

ЭКГ

Устройство и принцип работы ЭКГ

Фактически, EBG представляет собой небольшую электронную плату, содержащую несколько специальных электронных компонентов. Компактная конструкция позволяет установить плату в светильник вместо дросселя, стартера и конденсатора, которые вместе занимают больше места, чем ЭБ. Схема подключения довольно проста. Он описан ниже.

Преимущества

  • Флуоресцентная лампа с ЭПРА включается быстро, но плавно.
  • Он не мерцает и не издает никаких шумов.
  • Коэффициент мощности составляет 0,95.
  • Новый блок практически не нагревается по сравнению со старым, что дает прямую экономию электроэнергии до 22%.
  • Новый пусковой блок оснащен несколькими видами защиты лампы, что повышает пожарную безопасность, безопасность труда и увеличивает срок службы лампы в несколько раз.
  • Ровный свет без мерцания.

Предупреждение. Современные нормы безопасности предписывают использование люминесцентных ламп на рабочих местах с этим новым светильником.

Схема приспособления

Люминесцентные лампы – это газоразрядные источники света, работающие на основе следующей технологии. Стеклянная лампочка содержит пары ртути, которые разряжаются электрическим током. Это вызывает ультрафиолетовое свечение. Сама лампочка имеет внутри слой люминофора, который преобразует ультрафиолетовое излучение в видимый свет. Внутри лампочки всегда есть отрицательное сопротивление, поэтому они не могут работать при напряжении 220 вольт.

Однако здесь должны быть соблюдены два основных условия:

  1. Нагрейте обе нити.
  2. Они вырабатывают высокое напряжение до 600 В.

Предупреждение. Напряжение прямо пропорционально длине флуоресцентной трубки. Поэтому он ниже для коротких светильников мощностью 18 Вт и выше для длинных светильников мощностью более 36 Вт.

Теперь о самой схеме ЭКГ.

Диаграмма

Во-первых, люминесцентные лампы, например, LVO 4×18, в старом приборе всегда мерцали и издавали неприятный шум. Чтобы избежать этого, необходимо подавать на него ток, колеблющийся выше 20 кГц. Для этого потребуется увеличить коэффициент мощности источника света. Поэтому реактивный ток должен сбрасываться в специальный промежуточный накопитель, а не в сеть. Кстати, накопительный бак никак не связан с сетью, но именно он питает лампу в случае, если напряжение в сети упадет до нуля.

Как это работает?

Таким образом, сетевое напряжение 220 В (переменного тока) преобразуется в постоянное напряжение 260-270 В. Сглаживание осуществляется электролитическим конденсатором C1.

Затем постоянное напряжение должно быть преобразовано в высокочастотное напряжение до 38 кГц. За это отвечает полумостовой преобразователь типа push-pull. Последний состоит из двух активных элементов, которые представляют собой два высоковольтных (биполярных) транзистора. Обычно их называют ключами. Именно эта способность преобразовывать постоянное напряжение в высокочастотное позволяет уменьшить размер ЭКГ.

Электронный балласт

Электронный балласт

Устройство (балласт) также включает в себя трансформатор. Он является одновременно элементом управления и нагрузкой для инвертора. Этот трансформатор имеет три обмотки:

  • Одна из них – рабочая обмотка, которая имеет только два витка. Это сторона нагрузки схемы.
  • Две из них являются управляющими обмотками. В каждом из них имеется четыре обмотки.

Симметричное дино играет особую роль во всей трассе. На схеме он обозначен DB3. Поэтому этот элемент отвечает за запуск инвертора. Как только напряжение на его клеммах превышает допустимый порог, транзистор открывается и подает импульс. После этого срабатывает весь преобразователь.

Затем происходит следующее:

  • С управляющих обмоток трансформатора импульсы подаются на транзисторные переключатели. Эти импульсы противофазны. Кстати, открывание ключей вызывает импульсы в обеих обмотках, а также в рабочей обмотке.
  • Переменное напряжение с рабочей обмотки подается на люминесцентную лампу через последовательно соединенные элементы: первую и вторую нити накала.

Предупреждение. Емкость и индуктивность в электрической цепи выбираются таким образом, чтобы в цепи возникал резонанс напряжений. Однако частота преобразователя должна оставаться постоянной.

Серийное соединение

Обратите внимание, что конденсатор C5 будет иметь наибольшее падение напряжения. Именно этот элемент освещает люминесцентную лампу. Получается, что максимальная сила тока нагревает две нити накала, а напряжение на конденсаторе C5 (которое велико) зажигает источник света.

В принципе, раскаленная лампочка должна уменьшать свое сопротивление. Это так, но уменьшение незначительно, поэтому резонансное напряжение все еще присутствует в цепи. Именно по этой причине лампа продолжает светиться. Даже если дроссель L1 создает ограничение тока при рисовании разности сопротивлений.

После запуска преобразователь продолжает работать в автоматическом режиме. Его частота не меняется, т.е. она идентична начальной частоте. Кстати, сам запуск занимает менее секунды.
Тестирование

Перед запуском ЭПРА в производство были проведены всевозможные испытания, чтобы продемонстрировать, что встроенный люминесцентный светильник может работать в достаточно широком диапазоне напряжений питания. Этот диапазон составлял 100-220 В. Оказалось, что частота преобразователя изменялась в следующем порядке:

  • При напряжении 220 вольт она составляла 38 кГц.
  • При напряжении 100 вольт она составляла 56 кГц.

Следует отметить, однако, что при снижении напряжения до 100 вольт яркость источника света заметно уменьшилась. Еще одно замечание. Люминесцентный светильник всегда питается переменным током. Это создает условия для равномерного износа. Точнее, износ его волокон. Это увеличивает срок службы самой лампы. При испытании лампы постоянным током срок ее службы сократился вдвое.

ЭПРА для люминесцентных ламп

Причины возникновения дефектов

Каковы же причины, по которым люминесцентная лампа может не загораться?

  • Трещины в местах пайки на плате. Причина в том, что плата начинает нагреваться при включении лампы. После включения аппарат ЭКГ охлаждается. Перепады температуры оказывают негативное влияние на точки пайки, поэтому существует вероятность повреждения схемы. Неисправность можно устранить пайкой трещины или даже обычной чисткой.
  • Если происходит обрыв нити, сам модуль ЭКГ остается в хорошем состоянии. Поэтому проблему можно решить простой заменой перегоревшей лампы на новую.
  • Скачки напряжения являются основной причиной выхода из строя компонентов электронной системы управления. Наиболее распространенной причиной является выход из строя транзистора. Производители балластов не усложнили схему, поэтому в ней нет варисторов, которые были бы ответственны за перенапряжение. Кстати, предохранитель, установленный в цепи, также не защищает от скачков напряжения. Он срабатывает только в случае пробоя одного из элементов цепи. Небольшой совет – скачки напряжения обычно происходят в плохую погоду, поэтому не включайте люминесцентную лампу, когда на улице дождь или ветер.
  • Неправильная схема подключения лампового аппарата.

Подключение

Это интересно

В настоящее время лампы EB используются не только с источниками света HID, но и с галогенными и светодиодными источниками света. Однако нельзя использовать один тип электронного оборудования, предназначенного для одного типа источника света, с другим. Во-первых, они не будут соответствовать друг другу по производительности. Во-вторых, у них разные схемы.

При выборе ЭПРА учитывайте мощность лампы, в которой он будет установлен.

Лучшими являются модели с защитой от неисправных источников света и их деактивацией.

Обратите внимание на пункт в техническом паспорте или в инструкции по эксплуатации, в котором указано, при каких погодных условиях может работать электронный блок управления. Это влияет как на качество работы, так и на срок службы устройства.

Схема подключения

Подключение

Наконец, есть схема электропроводки. В принципе, в этом нет ничего сложного. Обычно производитель предоставляет именно такую схему подключения прямо на коробке, где и номера, и способ подключения указаны точно на клеммах. Для входной цепи обычно имеется три клеммы: ноль, фаза и земля. Для вывода ламп имеются две клеммы, т.е. попарно, для каждой лампы.

Электронные пускорегулирующие аппараты для светодиодных ламп

Электронные пускорегулирующие аппараты, или ЭПРА, помогают обеспечить стабильную работу светодиодных ламп. Это обеспечивает постоянный световой поток светильника. Электронные пускорегулирующие аппараты для светодиодных светильников значительно продлевают срок службы светильника и позволяют регулировать яркость. Электронные пускорегулирующие аппараты заменили электромагнитные пускорегулирующие аппараты, которые в основном использовались в люминесцентных лампах. Электромагнитное устройство управления имело несколько заметных недостатков, которые влияли на работу самой лампы:

  1. Мерцание.
  2. Шумная работа.
  3. Низкая эффективность.
  4. Большие габаритные размеры.
  5. Вес.
  6. Длительное время запуска.

Принцип работы электронных пускорегулирующих аппаратов для светодиодных светильников

Для нормальной и длительной работы светодиодов необходимо стабильное напряжение и устранение чрезмерного нагрева. Если последний отвечает за конструктивную особенность светильника, например, включение металлического отражателя, то первый – только за редуктор.

Электронный пускорегулирующий аппарат для светодиодных панелей LP-02

С самого начала создания светодиодного светильника работа над этим элементом состоит из нескольких этапов:

  1. Фаза разминки. Именно благодаря этой детали свет включается практически мгновенно, без малейшего мерцания. Благодаря этому запуск может осуществляться при низких температурах, а срок службы значительно увеличивается.
  2. Фактическое включение светодиодного светильника.
  3. Стабильное освещение в течение всего времени работы до выключения благодаря тому, что светильник не нужно включать. Светодиоды требуют определенного напряжения, которое обрабатывается ЭПРА.

img img img img

Особенности светодиодных светильников с ЭПРА

Светильники EB для светодиодов имеют компактные размеры и легко устанавливаются в конструкциях. С их помощью можно разработать различные варианты флуоресцентного и светодиодного освещения. Их практичность прекрасно сочетается для создания комфортного, универсального и уникального освещения в различных условиях и для различных областей, где практичность сама по себе является выражением:

  • высокая экономия энергии;
  • отсутствие мерцания
  • более высокая эффективность;
  • более высокий коэффициент мощности;
  • Немедленное наступление световой активации;
  • Отсутствие мерцания, вызванного перегоранием диода;
  • Низкая рабочая температура;
  • Отсутствие шума люминесцентных ламп и светодиодов во время работы;
  • Высокая экономия средств.

Электронные пускорегулирующие аппараты обеспечивают стабильную работу светодиодных светильников

Осветительные системы, оснащенные электронной аппаратурой управления, обеспечивают стабильную работу осветительных элементов при высоком напряжении и частоте тока, коррекция фазы не требуется.

Данные о стоимости

Затраты на EB могут быть недооценены, если надежность, функциональность и прочность материала находятся под угрозой. Последствия:

  • Сниженный срок службы и вдвое меньший нормального срока службы аналогичных деталей;
  • каждый запуск еще больше сокращает указанный срок службы;
  • функция автоматического регулирования мощности может быть недоступна при колебаниях напряжения в сети. В то время как стандартные модели рассчитаны на работу при перепадах напряжения до 200-250 Вт с равномерным световым потоком;
  • Некоторые модели не оснащены автоматическим сетевым выключателем;
  • Некоторые более дешевые модели EB могут работать только от сети переменного тока.

Особенности системы ECE

Современные светильники не питаются напрямую от сети. Для их работы требуется электронный балласт. Он стабилизирует напряжение, сглаживает пульсации тока и действует как “мозг выключателя” с интеллектуальными функциями управления, такими как
