Амортизаторы стиральных машин: характеристики, замена и ремонт


Амортизаторы в стиральной машине играют важную роль, от которой зависит работа прибора. Каждый пользователь должен знать, как определить неисправность этой детали, чтобы при необходимости отремонтировать или заменить ее.



Содержание

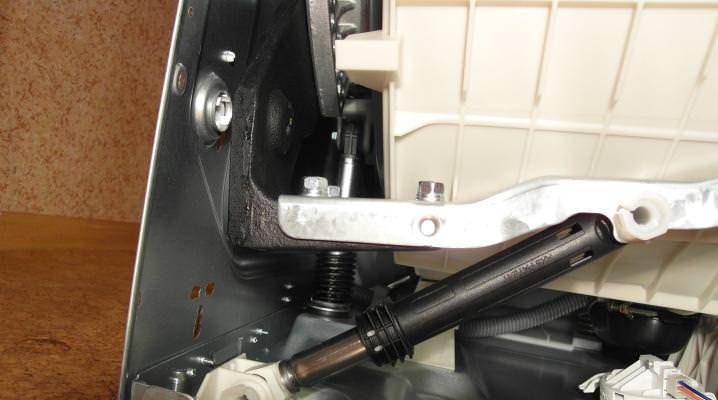

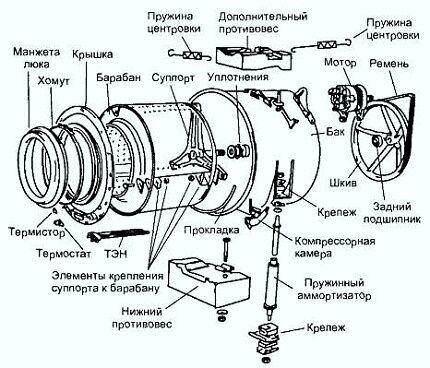

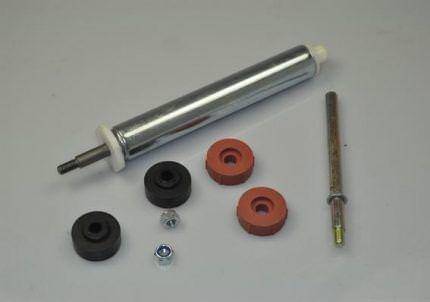

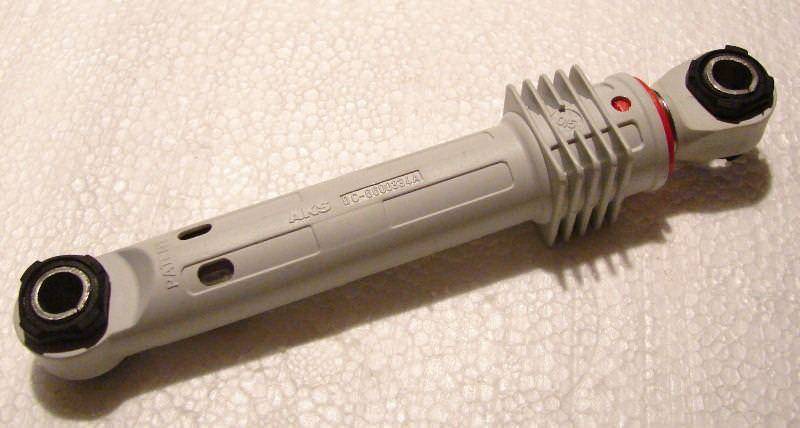

Конструкция и принцип работы

Заслонка стиральной машины это важный компонент, без которого ни один прибор не сможет нормально функционировать. Этот компонент представляет собой небольшую часть корпуса, внутри которого находится поршень с возвратной пружиной, уплотнение, шток поршня и крепежные втулки.

Существуют амортизаторы, расположенные вертикально, а также разновидности, расположенные под небольшим углом наклона.

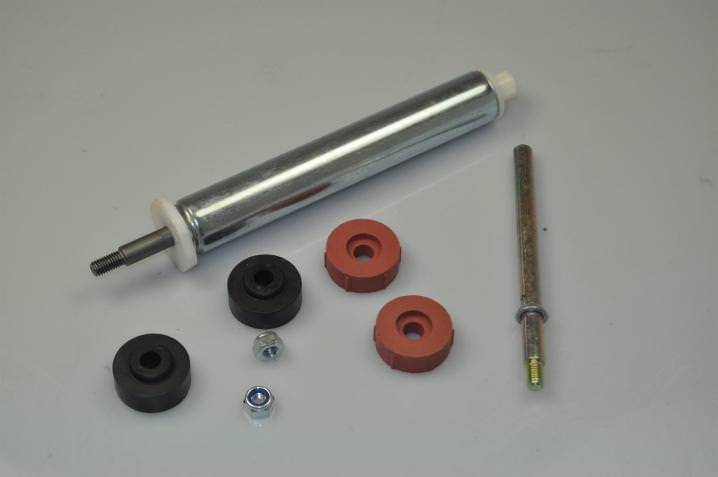

Существуют также детали, которые крепятся как к корпусу, так и к барабану, и детали, которые обычно крепятся только к корпусу стиральной машины.

Втулки, оснащенные защелками или винтами, используются в качестве запорных устройств. Они могут быть использованы для обеспечения Хорошее крепление амортизатора в нижней части корпуса машины и сбоку. Возвратные пружины используются в качестве крепежных элементов и считаются ключевой частью амортизатора.

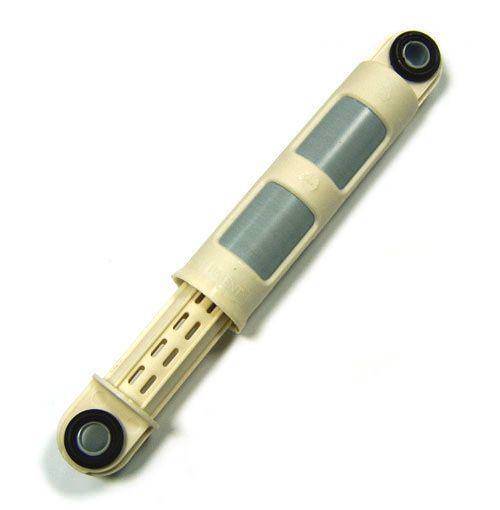

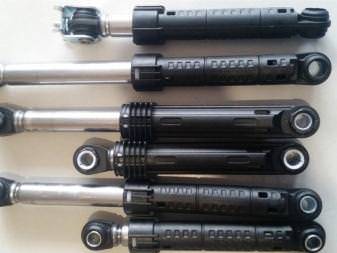

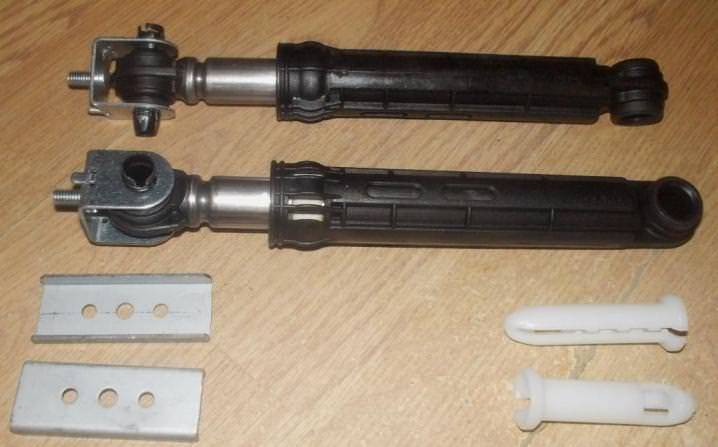

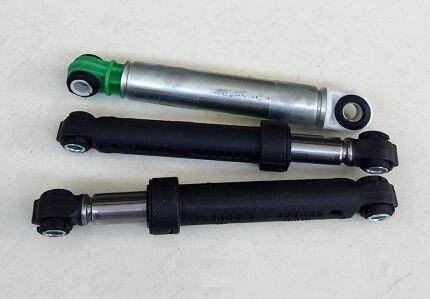

Амортизаторы не являются универсальными деталями.Поэтому их внешний вид может отличаться в зависимости от модели машины, для которой они изготовлены. Каждый тип предназначен для работы с определенной массой предметов, загружаемых в барабан. Стоит отметить, что Амортизатор способен поглощать колебания с силой 40-180 Н для бытовых приборов, в то время как для профессиональных приборов это значение гораздо выше.

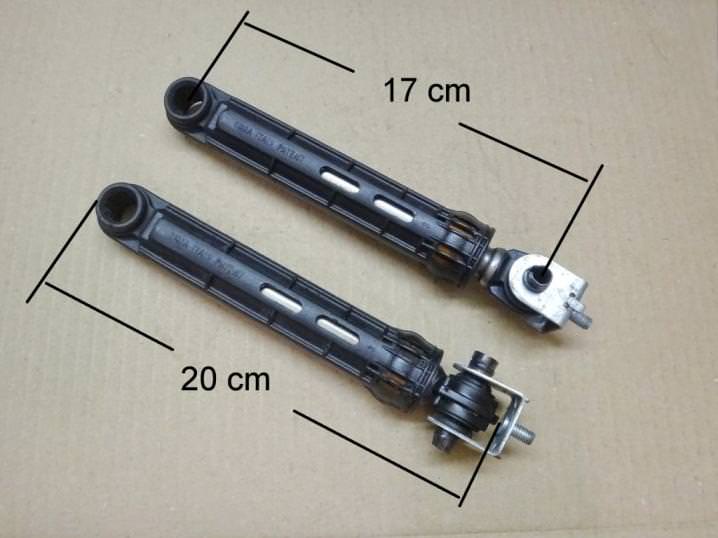

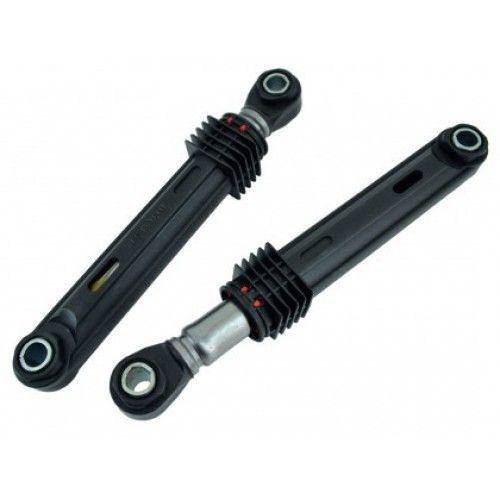

Амортизаторы различаются по размеру и диаметру монтажных отверстий.


Назначение

Damping — это французское слово, которое означает «демпфирование». Из этого следует, что Амортизаторы предназначены для гашения вибраций, возникающих во время стирки или отжима. Именно по этой причине подвижная часть барабана встроена в корпус машины на пружинах.

Задача амортизатора — поглощать толчки и удары, исходящие из бака стиральной машины. Эта деталь особенно важна, когда скорость вращения барабана составляет 800-1000 об/мин.


Демпфирование осуществляется за счет возвратно-поступательного движения поршня, который является частью цилиндра.

Возвратно-поступательное движение осуществляется возвратной пружиной. Когда шток поршня в цилиндре начинает двигаться, возникает трение. Это нормализует действие вибрации.


В чем разница между амортизаторами и демпферами?

Разница между демпфером и амортизатором заключается в том, что Первый компонент не имеет возвратной пружины. Они размещаются отдельно, и резервуар подвешивается на них.

Обе части (амортизатор и демпфер) расположены в нижней части устройства а всего в устройстве два компонента.

Еще одно различие между амортизатором и демпфером заключается в том, что в первом компоненте гашение колебаний резервуара намного больше. Поскольку возвратная пружина расположена отдельно, ее можно легко заменить в случае повреждения или растяжения. Однако демпфер требует разборки.


Признаки и причины отказа

В дополнение к естественным причинам выхода из строя амортизаторов, которые вызваны нагрузкой на барабан, высоким уровнем влажности или перепадами температур, есть и другие возможные причины.

  • Наличие производственного дефекта. Часто бывает, что в комплекте поставки присутствовали пломбы низкого качества. Некачественные детали приводят к тому, что заслонка быстро выходит из строя после использования стирально-сушильной машины.
  • Неправильная балансировка стиральной машины во время использования. При неправильной сборке аппарата между амортизаторами будет неравномерно распределяться нагрузка, что приведет к быстрому износу.
  • Если бак стиральной машины постоянно перегружен, Также возможно, что амортизаторы не работают.
  • Если машина работает на высокой скорости и произошел сбой питания. Внезапное торможение загруженного барабана может привести к повреждению пружин.



Состояние амортизаторов можно проверить с помощью следующей процедуры.

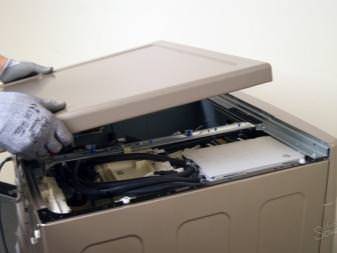

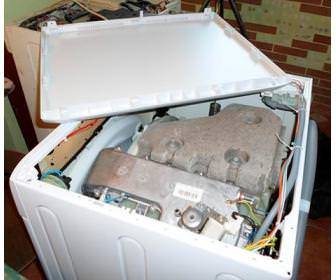

  • Первый Снимите верхнюю крышку стиральная машина. Для этого просто выкрутите крепежные винты.

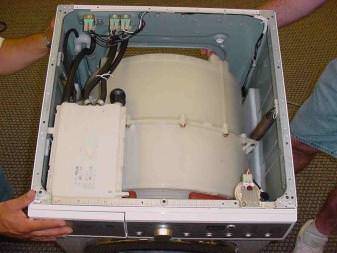

  • Тогда необходимо Нажмите на верхнюю часть барабана так, чтобы он опустился на 5-7 см. Затем он резко отпускается.
  • Состояние амортизаторов можно определить путем наблюдения: если барабан поднялся и остановился, это означает, что деталь находится в хорошем состоянии. Если бак шатается из стороны в сторону, потребуется ремонт.



Не пренебрегайте ремонтом амортизатора, так как неисправный компонент повлияет на работу машины.

Диагностика может потребоваться в следующих случаях.

  • Во время стирки и отжима слышны необычные звуки: скрип и скрежет.
  • Барабан вращается с трудом. Если этот «симптом» имеет место, возможно, необходимо повторно смазать заслонку.


Как его удалить?

Чтобы заменить амортизатор, необходимо сначала достать его. В зависимости от марки стиральной машины деталь может быть расположена на разных сторонах. Некоторые приборы удобно устроены так, что нужно снимать только заднюю крышку, в то время как другие требуют дополнительных усилий для снятия передней крышки корпуса.


Для замены амортизатора, который находится за передней крышкой, выполните следующие действия.

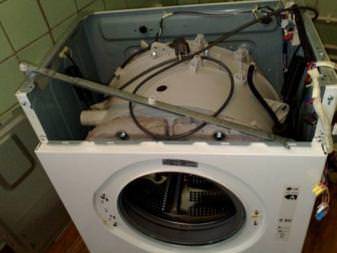

  • Выполните следующие действия: Снимите верхнюю крышку корпуса. Для этого просто выкрутите винты и сдвиньте крышку назад.
  • Затем Снимите порошковый коллектор вместе с нижней пластиной.

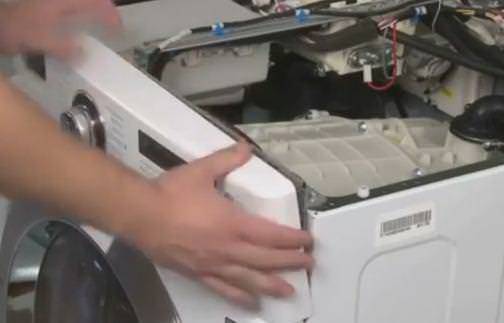

  • Теперь вы можете продолжать Теперь вы можете снять верхнюю панель. Он откидывается вверх, чтобы не повредить провода.

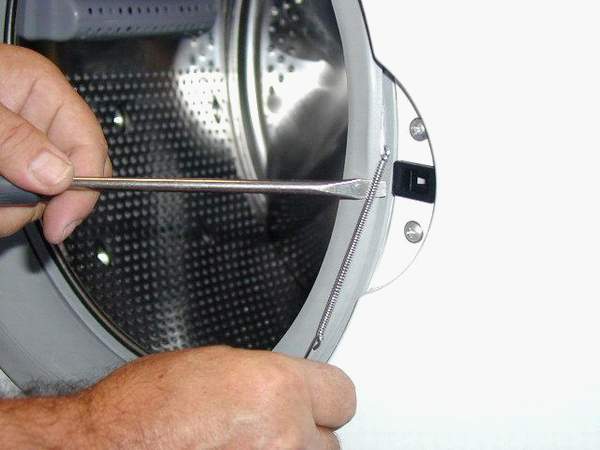

  • Зажим ослабляется и хомут снимается. Последняя часть должна быть уложена в бак.
  • Крепежные винты откручиваются, которые относятся к передней части устройства.

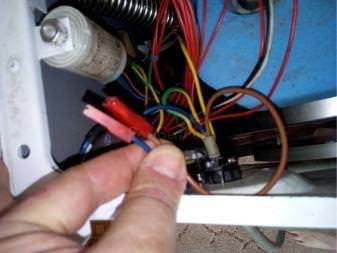

  • Затем отсоедините проводакоторые соединены с замком люка. Замок можно также полностью открутить.

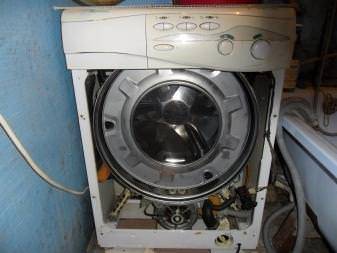

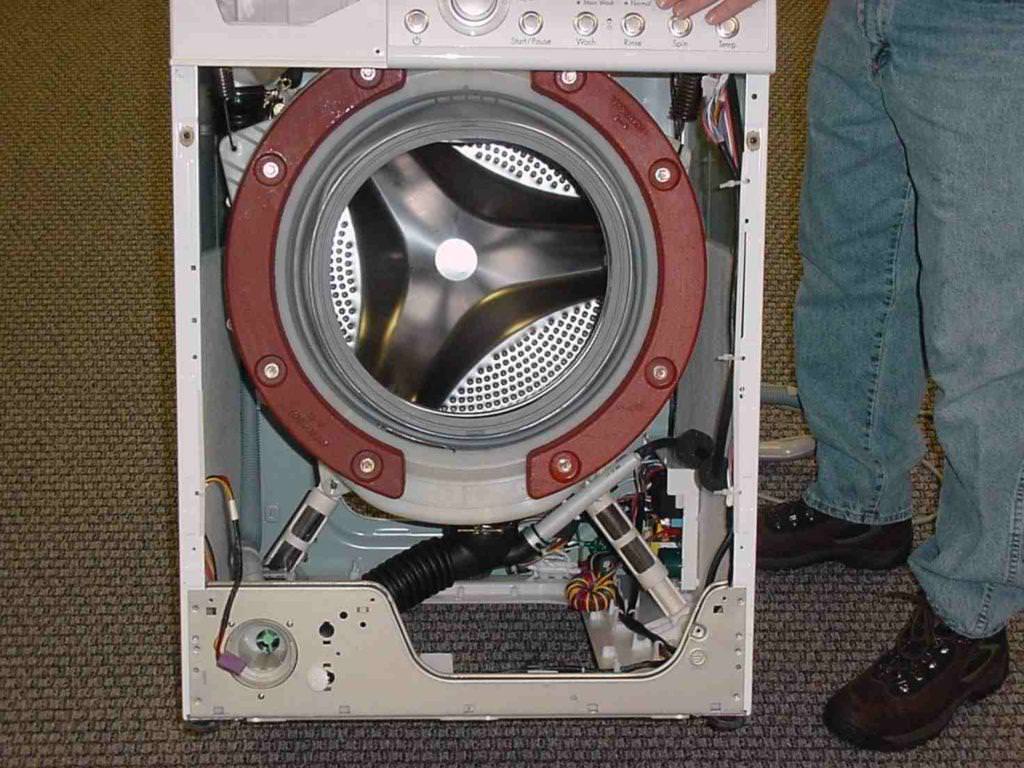

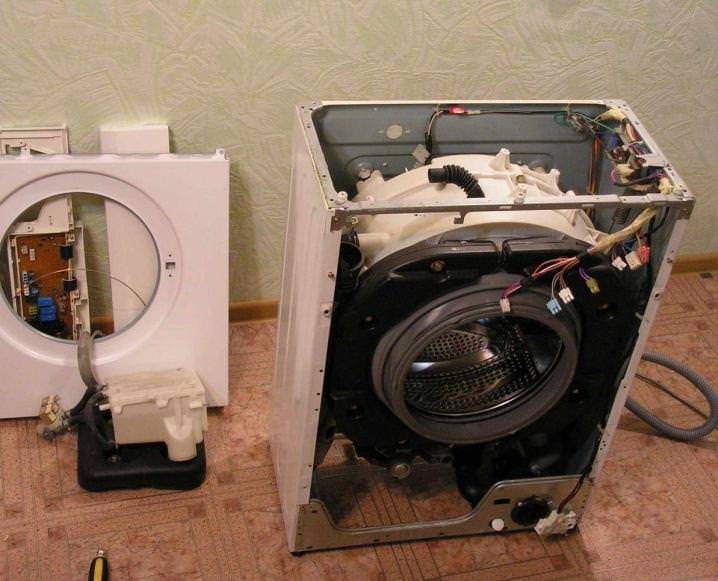

  • Теперь вы можете Теперь вы можете снять переднюю часть. Амортизаторы расположены под баком.

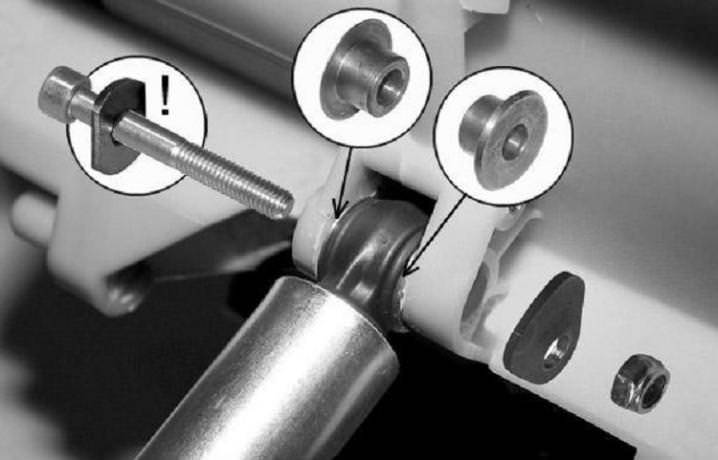

  • Следующим шагом будет открутите винткоторый крепит детали к телу. В некоторых моделях достаточно снять фиксатор.
  • Амортизатор отсоединяется от барабана. На этом этапе неисправный компонент нужно только удалить, отремонтировать или заменить.
  • Независимо от состояния другого амортизатора, оба компонента всегда заменяются.





Не каждая модель стиральной машины позволяет снять заслонку без демонтажа барабана. В устройствах Samsung или Hansa невозможно выполнить процедуру без снятия бака. Это происходит потому, что амортизатор нельзя отсоединить от резервуара.


Как отремонтировать?

В большинстве случаев ремонт амортизаторов необходим из-за следующих видов поломок.

  • истирание покрытия или уплотнения. Не всегда возможно отремонтировать сломанную деталь, в некоторых случаях ее необходимо заменить.
  • Деформация механического характеравызванные неправильной транспортировкой устройства, производственные дефекты.
  • Износ крепежных винтов амортизатора. В этом случае деталь выскользнет из места крепления и начнет шататься.



Специалисты рекомендуют в случае обнаружения дефектов амортизатора Не используйте стирально-сушильную машину до тех пор, пока она не будет отремонтирована.

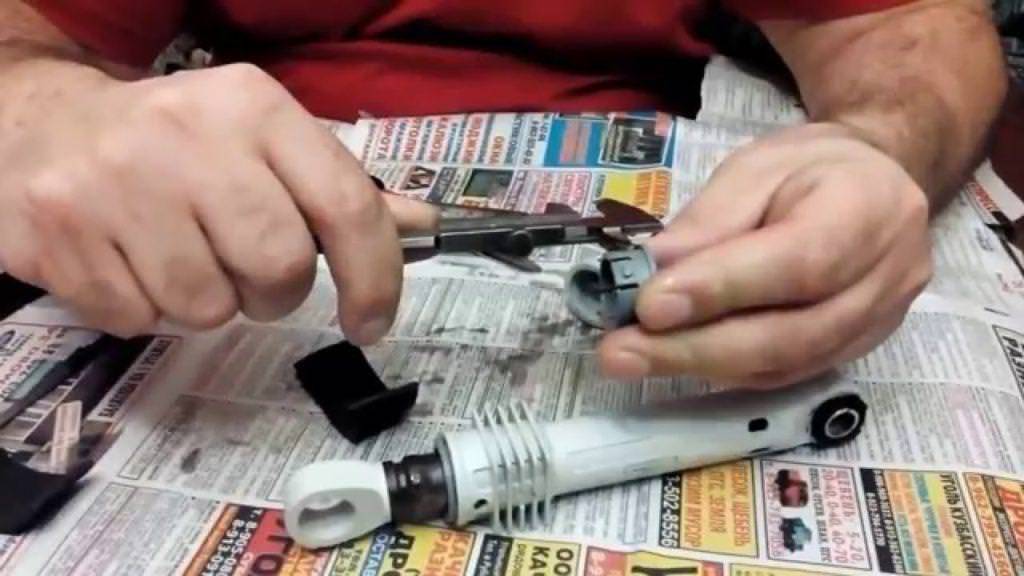

Самостоятельное обслуживание амортизатора Диагностируйте причину неисправности. Для этого необходимо получить доступ к амортизатору в соответствии с инструкциями, приведенными в предыдущем разделе. Затем определите состояние компонента, сжав его: если компонент легко сжимается и расширяется, его следует заменить.

Амортизатор, который сжимается под действием силы, считается исправным.


Для ремонта требуется демонтаж вставки амортизатора. Если шток перемещается без картриджа, замените уплотнение. Для этого возьмите полоску толщиной 3 мм. Из него вырезается кусок диаметром, идентичным единице. Отрезанный кусок помещается на место прокладки и смазывается для увеличения трения. Рекомендуется выполнить эту процедуру перед установкой оправки. После этого шток можно установить на место.


При наличии механических изменений в компоненте, вызванных дефектами или износом, лучшим решением будет замена компонента. Запомните марку амортизатора и покупайте его в мастерской.

Покупать амортизатор наугад — не вариант, так как не все амортизаторы подойдут к вашей стиральной машине. Эксперты рекомендуют отнести старую деталь в магазин, чтобы убедиться, что вы нашли подходящую деталь.

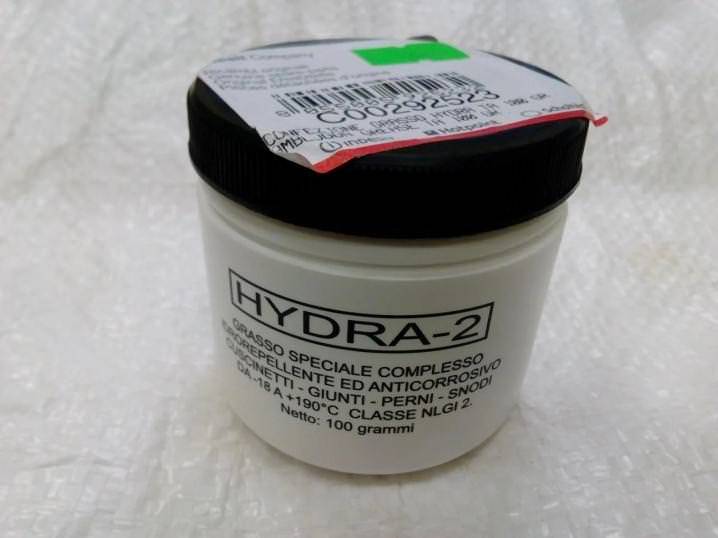

Как и чем смазывать?

Первый шаг — решить, какой смазочный материал подходит для данной работы. Профессиональным мастерам рекомендуется использовать не разные виды смазки, а одну.

При выборе смазки важно помнить о характеристиках подходящего смазочного материала:

  • влагостойкость;
  • высокий уровень вязкости;
  • устойчивость к высоким температурам (отсутствие восприимчивости при температуре до 100 градусов Цельсия);
  • нейтралитет.

Перед установкой штока необходимо смазать амортизатор. Использование обычного масла и смазки — беспроигрышный вариант.


Рекомендации

Для продления срока службы амортизатора и предотвращения его поломки, необходимо следовать некоторым рекомендациям экспертов.

  • Необходимо обратить внимание на правильную установку стирально-сушильной машины. Прибор должен быть установлен на ровной горизонтальной поверхности с достаточной жесткостью.
  • Не допускается перегрузка бака. Каждая машина имеет предельную нагрузку, которую необходимо соблюдать для обеспечения длительной работы амортизаторов.
  • Убедитесь, что в барабан не попали посторонние предметы.
  • Во время работы стирально-сушильной машины обратите внимание на шумы, издаваемые машиной. При появлении необычных шумов проведите диагностику прибора.

Информация о том, как заменить амортизаторы в стиральной машине с сушкой Bosch, приведена ниже.

Как отремонтировать амортизаторы в стиральной машине?

В этой статье мы рассмотрим, как работает амортизатор стиральной машины, для чего он нужен и как его отремонтировать в случае необходимости. В зависимости от марки стиральной машины эти детали могут иметь свои особенности. Как отремонтировать амортизаторы в стиральной машине?

Функциональные характеристики

Для чего используются амортизаторы? Они гасят вибрации машины во время работы и поэтому располагаются под баком. При высокой скорости отжима барабан вращается быстро, и стиральная машина начинает сильно вибрировать. Если бы не было амортизирующего эффекта, он бы отскочил. Специальные возможности

В более современных моделях SM используются амортизаторы. Давайте выясним различия между этими амортизирующими деталями.

Разница в дизайне

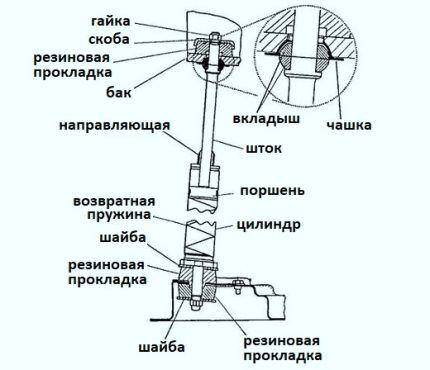

Перед заменой амортизаторов в вашей стиральной машине обратите внимание на конструкцию:

  • цилиндр;
  • возвратная пружина;
  • поршень с поршневым штоком;
  • уплотнения.

Разница в дизайне

Теперь перейдем к амортизатору стиральной машины. Этот компонент имеет такую же цилиндрическую конструкцию, только без пружин. В этом случае бак стиральной машины подвешивается на пружинах. Это решение способствует лучшему демпфированию вибраций и поэтому часто используется в новых моделях. Разница в оборудовании

Осмотр и диагностика

Как вы можете самостоятельно проверить работу амортизаторов? Во-первых, обратите внимание на характерные признаки поломки:

  • Если деталь плохо смазана, барабан начинает вращаться с трудом.
  • Стиральная машина сильно шумит, жужжит и вибрирует.

Во-вторых, необходимо провести диагностику амортизаторов стирально-сушильной машины. Как сделать это своими руками:

  1. Снимите верхнюю крышку прибора CM. Отключите его от источника питания, а затем выкрутите два винта, крепящие крышку сзади. Передвиньте его на другую сторону и извлеките из корпуса.
    Осмотр и диагностика
  2. Нажмите на бак руками с небольшим усилием. Теперь резко отпустите.
  3. Наблюдайте за движением резервуара. Если он подпрыгивает и больше не двигается, это означает, что амортизаторы в порядке. Если она начинает шататься во все стороны, вам придется самостоятельно выполнить ремонт амортизатора или демпфера стиральной машины.

Какой тип неисправности может возникнуть

Что послужило причиной неисправности:

  • Изношенные уплотнения из-за частого использования.
  • Поврежденные детали, неправильная транспортировка машины.
  • Поврежден шток поршня, который крепит демпфер.

Какие сбои могут произойти

Какой бы ни была неисправность, важно знать, как отремонтировать заслонку стиральной машины своими руками. Подробнее об этом вы можете прочитать ниже.

Ремонт своими руками

Давайте выясним, как можно добраться до демпфера. Действуйте следующим образом:

  • Мы предполагаем, что верхняя крышка уже снята.
  • Перекройте подачу воды и отсоедините входной шланг от корпуса. В нем может быть вода, поэтому убедитесь, что у вас наготове есть контейнер, чтобы опорожнить его.
  • Теперь снимите переднюю панель. Для этого вытащите лоток автомата: нажмите на защелку посередине и потяните лоток на себя.
  • Выкрутите саморезы, крепящие панель управления. За лотком и на противоположной стороне находятся два или три винта.
  • Открутите пластиковые крючки.

Самостоятельный ремонт

  • Зарисуйте расположение проводов на панели и отсоедините их, или положите панель на верхнюю часть корпуса стиральной машины.

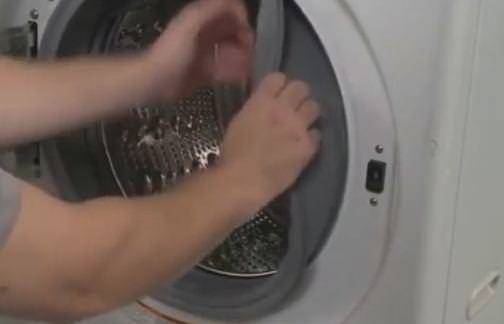

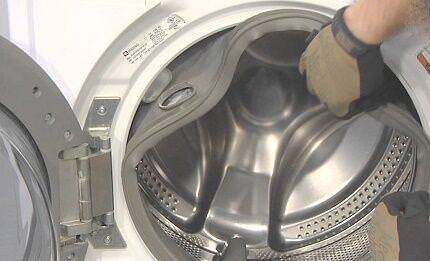

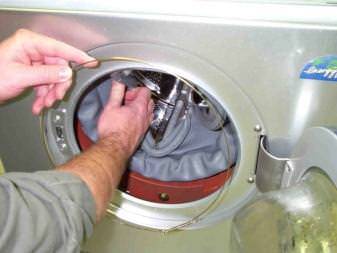

  • Откройте дверь в люк. Отведите уплотнительную резинку в сторону, подденьте металлический фланец отверткой и снимите его.

Самостоятельный ремонт

  • Вставьте фланец внутрь барабана.
  • Ослабьте винты на замке люка (UBL).
  • Отсоедините жгут проводов от блокирующего устройства, вытащите его.
  • Отстегните защелки панели в нижней части, где расположен сливной фильтр, и отложите в сторону.
  • Открутите саморезы, крепящие переднюю панель, и снимите ее.

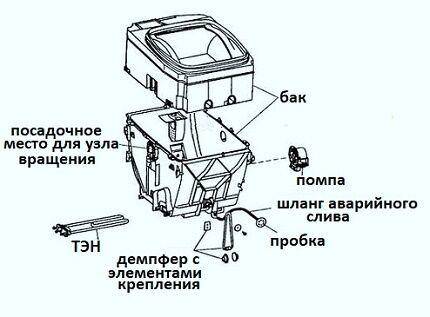

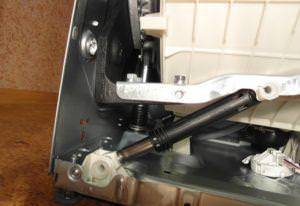

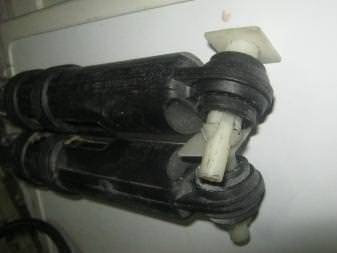

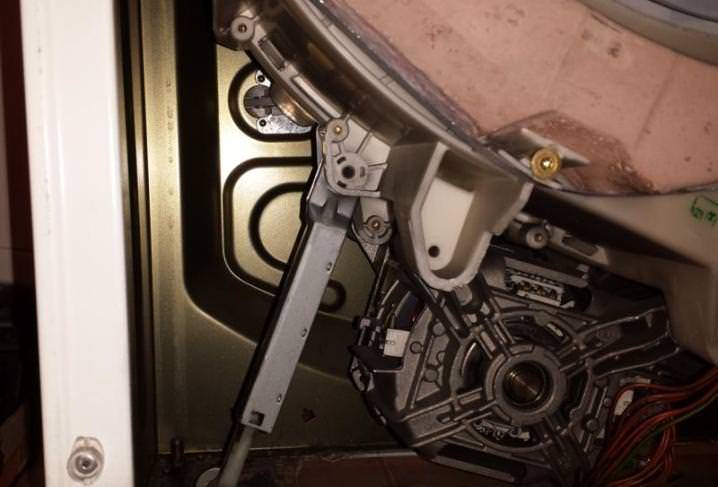

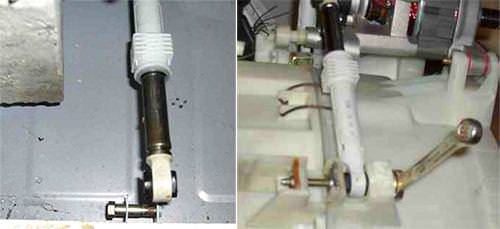

Самостоятельный ремонтВ нижней части резервуара находятся два демпфера. Обычно они крепятся с помощью пластиковых стержней сверху и винтов снизу. Как снять заслонку со стиральной машины:

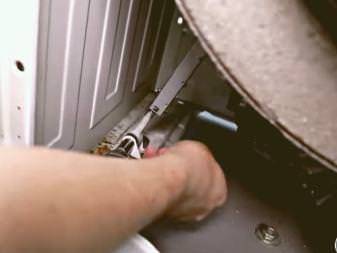

  • Наденьте гайку на заднюю часть крепления штока, чтобы снять защелку.
  • Возьмитесь за шток плоскогубцами и потяните его на себя.
  • Теперь открутите винт в нижней части.

Самостоятельный ремонт

Некоторые пользователи задаются вопросом, как проверить амортизаторы при покупке. То же самое, что и при их замене. Сожмите и ослабьте деталь в руке: если это сделать трудно, изделие пригодно к эксплуатации. Если вы можете легко сжать амортизатор, его следует заменить.

Внимание! Даже если неисправен только один амортизатор, следует сразу заменить оба амортизатора.

Самостоятельный ремонт

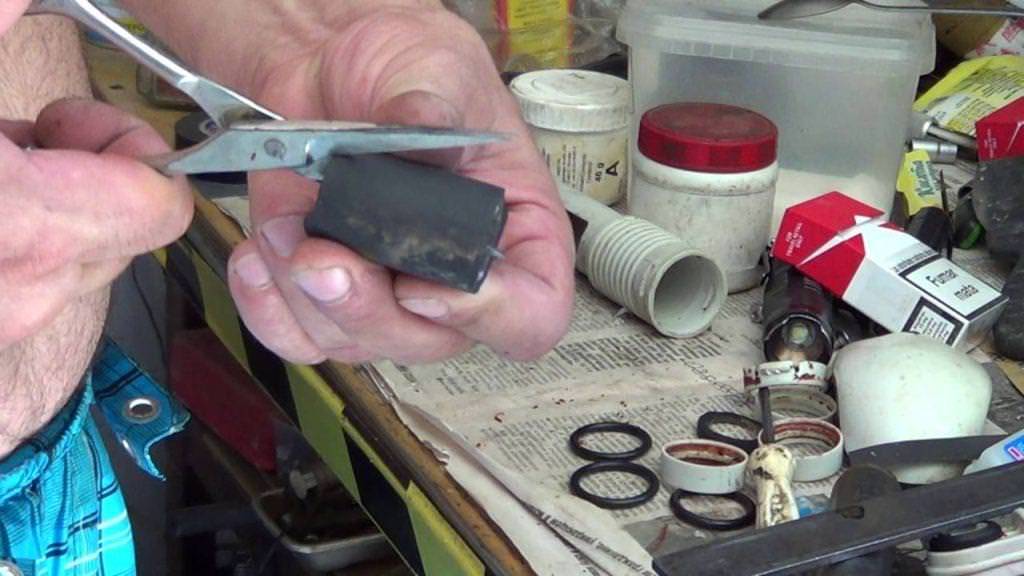

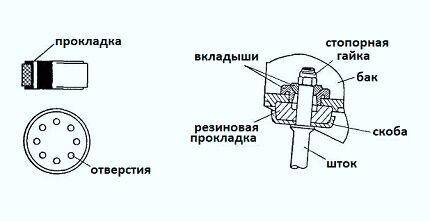

Как самостоятельно отремонтировать задвижку стиральной машины? Сначала удалите вставку, препятствующую движению поршневого штока. Если плунжер перемещается быстро и легко, вероятно, износилась вставка (уплотнение). Для замены:

  • Возьмите ленту толщиной 3 мм.
  • Измерьте длину в соответствии с диаметром отверстия.

Самостоятельный ремонтСамостоятельный ремонт

  • Вставьте отрезанный кусок ленты на место прокладки так, чтобы края были заподлицо друг с другом.

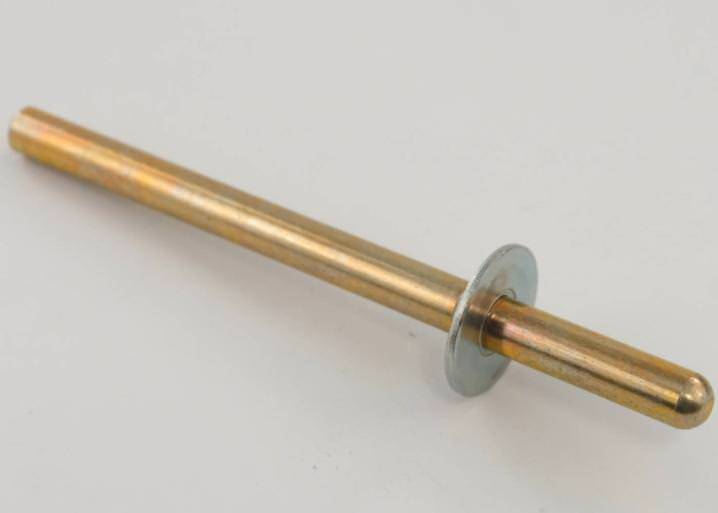

  • Перед установкой штифта необходимо смазать деталь для уменьшения трения. Если вы не знаете, как смазать заслонки стиральной машины, используйте обычное масло и смазку.
  • Установите шток. Теперь вы знаете, как отремонтировать задвижку стиральной машины.

Более подробную информацию о ремонте вы можете увидеть на видео:

Детали могут отличаться в зависимости от модели CM, поэтому не покупайте наугад. Сообщите продавцу марку и модель вашей стиральной машины, и он предложит нужные детали. Вы также можете пойти в магазин со старой задвижкой. Перед заменой заслонок в стиральной машине убедитесь, что вы нашли нужную деталь. Самостоятельный ремонт

Еще одна трудность. В некоторых моделях стирально-сушильных машин для снятия заслонок необходимо вытащить бак и барабан.

Для установки сначала вставьте стержни, закрепив верхнюю часть. Затем затяните винт в нижней части, собирая машину. Ремонт завершен. Узнав, как заменить и проверить амортизатор в стиральной машине, вы можете приступить к самостоятельной работе. Выбор за вами — покупать ли новые детали или ремонтировать старые. Видео поможет вам в этом:

Замена амортизаторов стиральной машины

Демпферы стиральных машин предназначены для гашения вибраций бака во время работы. Они расположены в нижней части машины и работают по тому же принципу, что и автомобильные амортизаторы. В конце концов, они изнашиваются и перестают выполнять свою функцию. Поэтому если вы подозреваете, что ваша стиральная машина вибрирует сильнее, чем обычно, или вы слышите громкое жужжание при вращении барабана, возможно, амортизаторы уже нуждаются в замене, поскольку они не подлежат ремонту.

Как работают амортизаторы

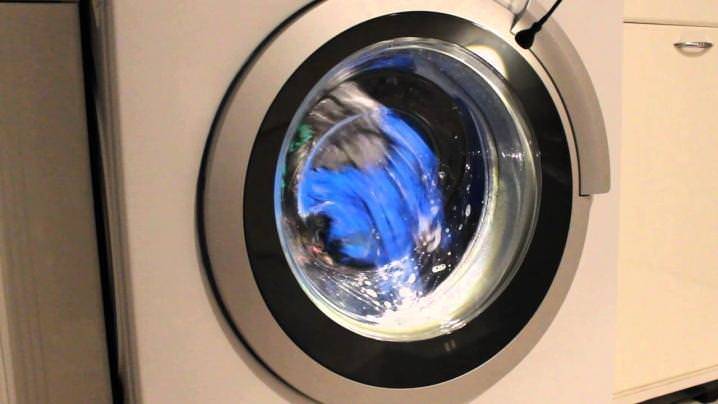

Центрифуги классических стиральных машин вращаются со скоростью от 700 до 2000 оборотов в минуту, что зависит от выбранного режима. Такие сильные напряжения воздействуют практически на все компоненты и узлы оборудования, постепенно ослабляя их.

Чтобы хоть как-то смягчить вибрации, а также их негативное воздействие, стиральные машины оснащаются амортизаторами. В их отсутствие основные детали придется периодически проверять и подтягивать. Работу амортизаторов можно сравнить с работой аналогичных устройств в автомобиле.

Такие механизмы предотвращают прямой контакт центрифуги с другими частями корпуса, стальными или пластиковыми, что может привести к деформации первых или поломке вторых. Амортизаторы расположены под барабаномверхняя часть которого установлена на пружинах подвески.

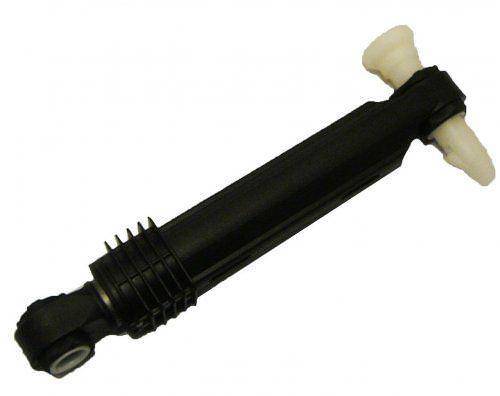

амортизатор

Демпфер в стиральной машине

Когда центрифуга раскручивается, устройство гасит силу маятника, удерживая барабан на своей оси. В результате на высоких скоростях нагрузка на соседние компоненты значительно снижается, что положительно сказывается на работе всего прибора.

Но сам механизм подвергается сильной вибрацииизнос деталей и снижение характеристик подвески. В результате устройство требует периодического обслуживания и, в крайнем случае, замены. Эта проблема особенно остро стоит в моделях низкого класса, где амортизаторы не самого лучшего качества. В моделях премиум-класса, напротив, механизм может эффективно работать годами, а то и десятилетиями.

Структура и функции амортизаторов

Классические бюджетные и среднебюджетные решения оснащены пружинно-поршневые амортизаторы. Здесь мы имеем цилиндрический корпус, внутри которого находится гильза из высококачественного сплава. Это служит направляющей для амортизирующего стержня.

Внутренняя часть цилиндра заполнена невысыхающая смазкаНаполнение смазкой компенсирует эффект постоянного трения и значительно снижает повышение температуры во время работы. Если смесь хорошая, нет необходимости ее менять. Этого достаточно, если другие части механизма не изношены.

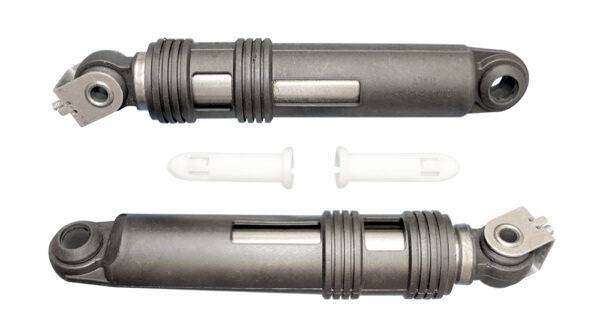

Запчасти амортизаторов CMA

Части, контактирующие с центрифугой, защищены специальными абразивостойкие уплотнения и футеровки.. Они изготовлены из высококачественных полимеров, устойчивых к трению и высоким температурам. Однако и в моделях эконом-класса уплотнения имеют низкое качество, поэтому их следует периодически проверять.

Классический демпфер стиральной машины работает по принципу:

  • Стержень в цилиндре начинает двигаться вместе с вибрациями;
  • Поршень перемещается по всей внутренней полости устройства, гася эффект качания;
  • Густая смазка предотвращает проскальзывание пружины и резкие центробежные рывки;
  • Шток поршня замедляется при уменьшении вибрации.

Для устранения излишнего сопротивления воздуха поршень амортизатора перфорирован. Это гарантирует, что смазка останется внутри корпуса благодаря своей густой консистенции.

Важно: Пользователи часто непреднамеренно «ремонтируют» амортизаторы, перекрывая отверстия. В результате в цилиндре образуются воздушные карманы, и отскок механизма значительно уменьшается.

В некоторых моделях в качестве демпфирующего механизма используются амортизаторы. Они также широко распространены и чаще всего встречаются на машинах бюджетного сегмента. Принцип работы немного отличается от принципа работы вышеупомянутых амортизаторов.

Принцип работы амортизаторов

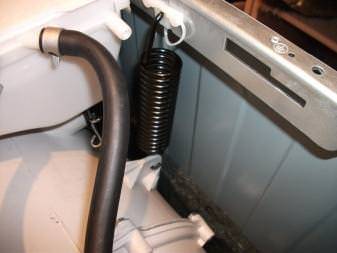

Такие устройства также работают в сочетании с амортизаторами. Корпус амортизатора представляет собой цилиндр, но вместо штока поршня в корпусе движется Один поршень с перфорацией для удаления воздуха. Конструкция дополнена уплотнениями из полимерной резины со специфической пропиткой. Это предотвращает перегрев и обеспечивает лучший контакт с центрифугой стиральной машины.

амортизаторы

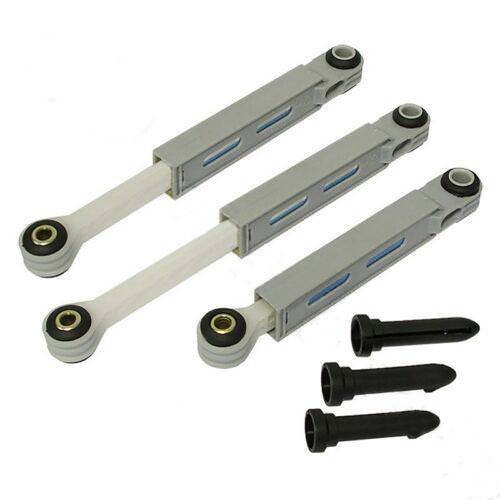

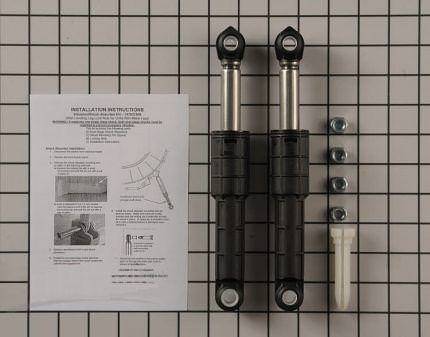

Комплект заслонок для стиральной машины Indesit

Механизм крепится к корпусу и барабану с помощью прорезиненных втулок. Они в определенной степени минимизируют грубые вибрации, в то время как остальная часть амортизации ложится на плечи самого амортизатора. В зависимости от модели и типа стиральной машины меняется и форма устройства.

  1. Демпферы складываются. Почти все детали устройства можно разобрать вручную и заменить. Наиболее часто изнашиваемыми деталями являются резиновые уплотнения.
  2. В целости и сохранности. Устройства полностью герметичны и не подлежат ремонту, только замене. В основном встречается в недорогих моделях.

Демпферы также различаются по максимальной нагрузке. Для бытового применения этот показатель колеблется от 50 до 150 Ньютонов. По мере износа демпфера нагрузка на компонент увеличивается еще больше, поэтому не затягивайте с заменой этой детали. В противном случае могут быть повреждены другие важные компоненты.

Подскажите! При выборе заслонки необходимо учитывать максимальную нагрузку на заслонку. Например, если на устройстве обозначено 120 N, не покупайте детали с меньшим значением, иначе оно выйдет из строя через несколько дней.

Диагностика состояния амортизаторов

Это нормально, когда амортизаторы постепенно изнашиваются: появляются провисания и проскальзывания, барабан начинает биться о корпус машины, что вызывает неприятный шум и сильную тряску машины.

К счастью, заменить амортизаторы в вашей стиральной машине относительно просто, но сначала проверьте, что они техническое состояние. Для этого требуется частичная разборка стиральной машины, чтобы снять амортизаторы.

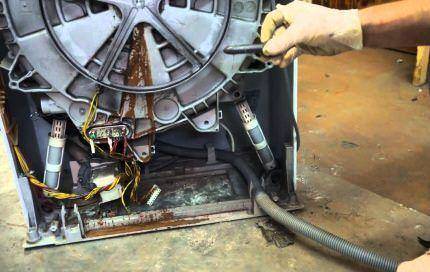

Некоторые модели даже не нужно разбирать, их можно просто перевернуть на бок, чтобы получить доступ к деталям и компонентам снизу.

Для современной стиральной машины вам не нужно ничего, кроме пара отверток и плоскогубцы. Не имеет значения, изготовлено ли устройство компанией Samsung, Bosch, Indesit или любым другим производителем. Процедура разборки будет примерно одинаковой для всех марок.

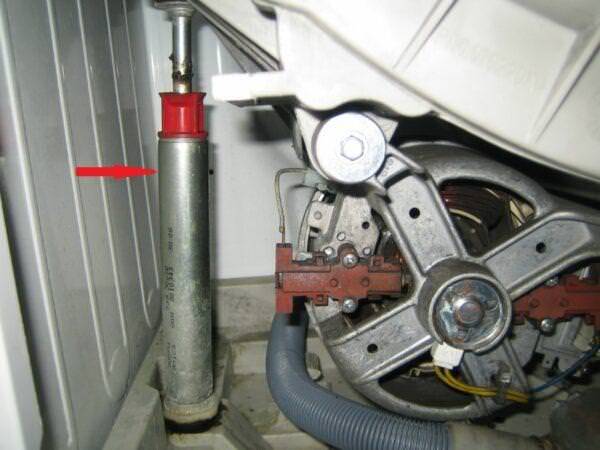

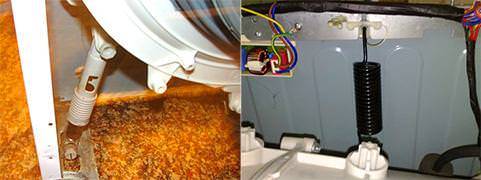

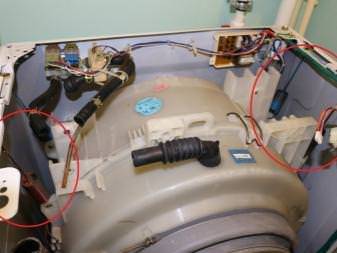

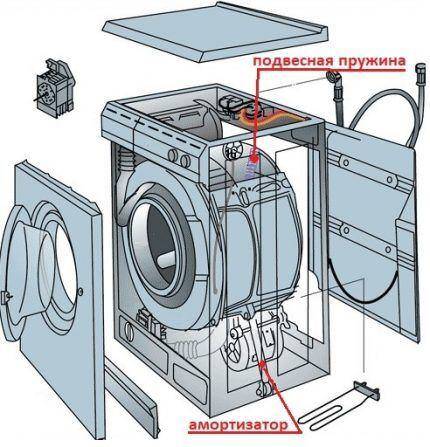

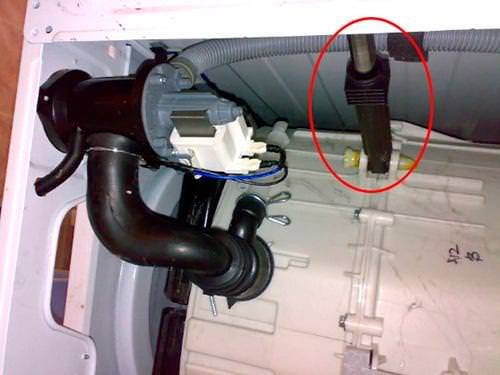

Расположение амортизаторов в стиральной машине

Перед началом работы убедитесь, что отключите машину от сети отключите его от сети переменного тока и выключите подачу воды через кран. Осмотрите машину. Если у него есть специальная заслонка сзади для доступа к внутреннему пространству, начните разборку оттуда.

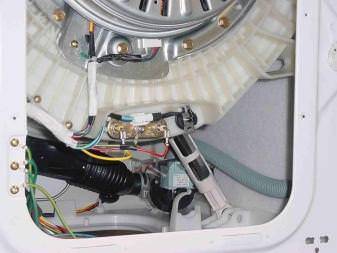

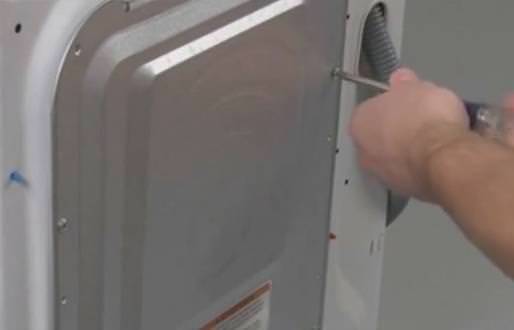

Задний борт стиральной машины

Если задние двери недостаточно велики для отсоединения или проверки работы заслонок, весь снимите переднюю панель. Для этого сначала откройте дверцу стиральной машины, а затем снимите воротник манжеты, потянув отверткой за пружину, сжимающую ее снизу.

Снятие зажима

Отогните края манжеты и снимите ее. Обязательно отсоедините жгут проводов от замка двери, который расположен по центру с правой стороны за гермовводом.

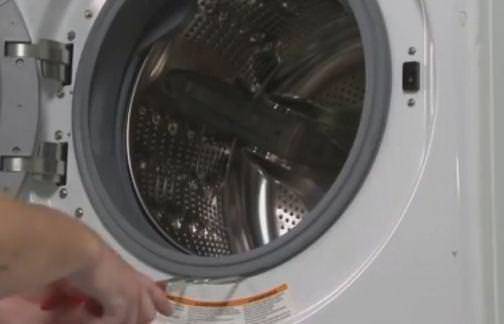

Снятие воротника с двери

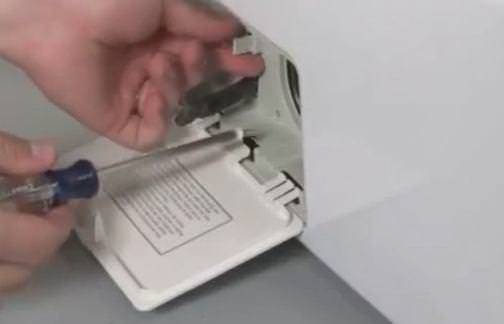

Откройте крышку фильтра в нижней части, отсоедините сливной шланг, открутите винт крепления крышки и снимите крышку. Под ним находится винт, удерживающий нижнюю переднюю панель, которую также следует снять.

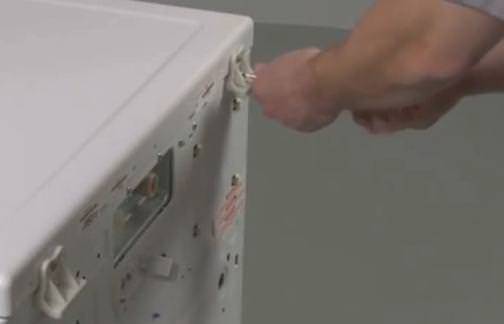

Откручивание винта крепления крышки

В верхней задней части прибора открутите два винта, удерживающие крышку стиральной машины на месте, потяните ее на себя и снимите, слегка приподняв. Подробную информацию о том, как снять верхнюю крышку на стиральных машинах Indesit, можно найти здесь.

Снятие крышки стиральной машины

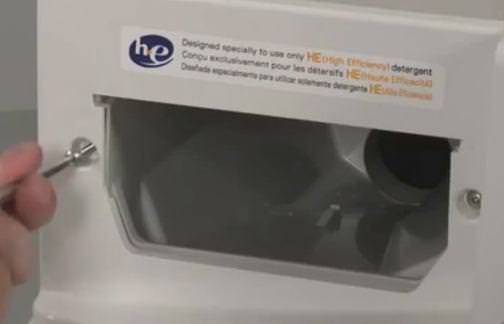

Извлеките лоток для моющих средств из отверстия в передней панели и выкрутите скрытые под ним винты. Затем выкрутите все винты на задней панели управления.

Ослабление винтов панели управления

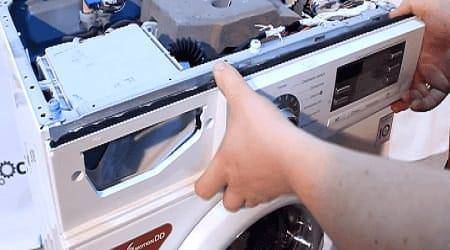

Осторожно поднимите панель управления вверх, освободите ее от защелок и установите непосредственно на стиральную машину, не отсоединяя кабели.

Блокировка панели управления

Теперь у вас есть доступ к верхние крепежные винты на передней панели. Открутите их, сдвиньте панель вверх, а затем снимите ее.

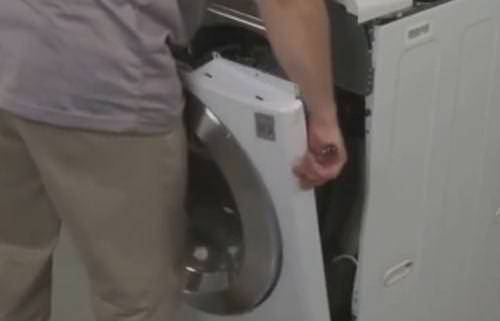

Снятие передней панели

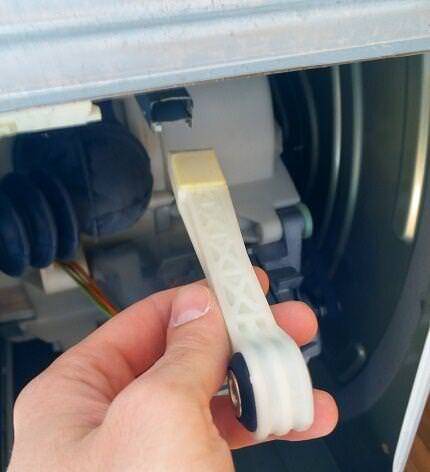

С помощью плоскогубцев извлеките пластиковые фиксирующие штифты в верхней и нижней части амортизаторов. Снимите амортизаторы с их креплений.

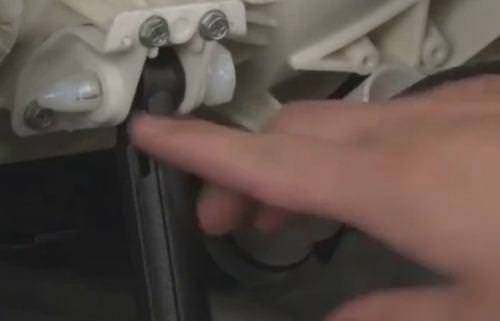

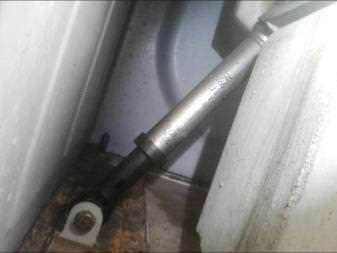

Демонтаж амортизаторов

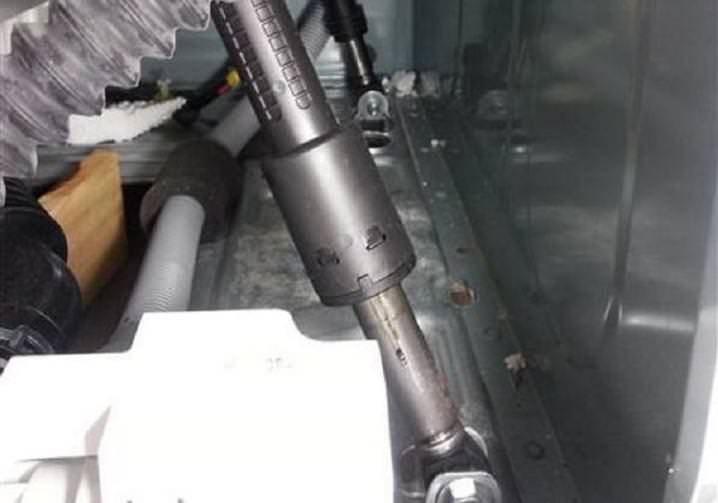

Внимательно осмотрите амортизаторы со всех сторон. Они должны быть прямыми и неповрежденными.

Если амортизатор сжимается легко и скрипит при сжатии, его необходимо заменить. Поврежденную деталь нелегко сжать рукой.

Заслонки стиральной машины заменяются на новые и собираются в точно таком же обратном порядке.

Какие амортизаторы купить для замены

Демпферы обычно ломаются по отдельности, а не все сразу, но эксперты рекомендуют заменять их все сразу. Количество заслонок зависит от комплектации. Небольшие модели с малым грузовым объемом вполне могут иметь два устройства. В то время как мощным агрегатам с хорошим отскоком потребуется четыре или даже больше амортизаторов.

Амортизаторы для Bosch Siemens

По принципу действия эти устройства мало чем отличаются друг от друга. Разница видна в некоторых нюансах дизайна. Угол наклона, размер цилиндра и крепление к барабану могут отличаться. Почти все амортизаторы дополнены усиленными пружинами, которые помогают удерживать центрифугу в состоянии покоя, взаимодействуя с противовесом.

Рекомендуется приобрести новые амортизаторы. точно такая же модель или хотя бы приобрести амортизатор с аналогичными характеристиками. Вы можете купить или заказать необходимый вариант онлайн, если нужная вам модель отсутствует в местных магазинах запчастей.

Как видите, с заменой амортизаторов стиральной машины может справиться каждый. Все, что вам нужно, — это подходящая отвертка и желание сэкономить на ремонте или просто сделать что-то полезное своими руками.

Как отремонтировать амортизаторы стиральной машины: пошаговое руководство

Когда речь идет о восстановлении технических возможностей и работоспособности бытовой техники, мы привыкли пользоваться услугами ремонтников. Однако не все поломки требуют обязательного вмешательства мастера. Многие мелкие проблемы можно легко решить своими руками.

Типичным примером является ремонт амортизаторов стиральных машин, который вы можете выполнить самостоятельно. Мы покажем вам, как демонтировать изношенные детали амортизатора и установить новые. Наши рекомендации помогут вам быстро и качественно восстановить работу вашей стиральной машины.

Типичные причины неудач

В зависимости от настройки, марки и функции скорость вращения барабана в минуту составляет от 700 до 1800 об/мин. Такое значительное напряжение в сочетании с приложенным крутящим моментом может легко повредить соприкасающиеся детали и ослабить узлы и соединения.

Если бы не были разработаны амортизаторы для гашения колебаний барабана и его бака во время отжима, машину пришлось бы ремонтировать после каждого цикла стирки. Их функция ничем не отличается от функции аналогичных устройств в автомобиле.

Амортизаторы для баков стиральных машин

Амортизаторы вместе с пружинами подвески исключают прямой контакт танка с металлическим корпусом машины, стальными и пластиковыми деталями. В виде своеобразных опор они расположены под главным вращающимся органом машины, который закреплен в верхней части машины пружинами подвески.

Когда стиральная машина работает, кронштейны и пружины неустойчивы, поэтому барабан, вращаясь с высокой скоростью, может слегка смещаться из положения покоя.

Другими словами, вышеупомянутые устройства, совершая упругие движения, позволяют барабану вращаться как положено, не передавая нагрузку на соседние детали и узлы.

Система амортизации

Компоненты стиральной машины, защищенные от вибрации амортизаторами, служат гораздо дольше и менее подвержены поломкам. Однако сами амортизирующие устройства постепенно теряют свою первоначальную прочность по мере выполнения своих задач.

Изношенный смеситель может потребовать ремонта или замены в самый неподходящий момент, например, перед вечерней стиркой, когда нет времени вызвать аварийную службу. Возможно, вам также придется долго ждать приезда работника. Именно здесь вступают в игру особенности ремонта амортизаторов и конструкции амортизаторов.

Варианты ремонта своими руками

Конструкция пружинных демпферов

Одним из наиболее распространенных типов амортизаторов стиральных машин является так называемая поршнево-пружинная конструкция. Утрированно говоря, это металлический цилиндр с пластиковой крышкой. Он направляет движение штока поршня, установленного в амортизаторе.

Верхняя часть стержня «затачивается» под полимерные вставки и резиновые уплотнения, с помощью которых он соединяется с барабаном. К основанию поршня прикреплен поршень с прокладкой, обильно пропитанной невысыхающей смазкой. Эта смазка необходима для увеличения силы трения при движении поршня и штока в стальном цилиндре.

Детали амортизаторов для стиральных машин

Работа поршневого пружинного амортизатора включает в себя ряд повторяющихся действий:

  • При сильных вибрациях ударный стержень приходит в линейное движение.
  • Шток поршня продавливается через камеру цилиндра.
  • Пропитка предотвращает проскальзывание поршня без достаточного усилия.
  • При сбросе давления шток поршня возвращается в исходное положение.
  • При приложении силы все повторяется.

Чтобы воздух, находящийся в цилиндре, не оказывал дополнительного сопротивления, шток поршня перфорирован. Если приложить давление, любой воздух, заблокированный в отверстии, может легко выйти через перфорацию.

Схема поршневого демпфера

Конечно, такой режим работы не позволяет надеяться, что трущиеся друг о друга детали навсегда останутся в своем первоначальном состоянии. Сначала это просто игра, потом износ. Причем может быть поврежден только один кронштейн пружины, в различных модификациях стиральных машин их от 2 до 4.

Особенности устройства поршневого амортизатора

Принцип работы амортизаторов разных марок стиральных машин схож, но есть некоторые конструктивные нюансы. Их размер, угол наклона, расположение могут отличаться, не все модели стиральных машин дополнены пружинами, которые удерживают барабан сверху.

Вместо пары подвесов можно использовать небольшие пружины, соединенные с расположенным рядом подвесным противовесом.

В других вариантах двухсекционный резервуар поддерживается снизу демпферами, а не амортизаторами. Этот тип конструкции является классическим, поэтому стоит ознакомиться с конструкцией этих светильников. Вполне возможно, что в вашем случае дело обстоит именно так.

Конструкция стиральной машины - принципиальная схема

Конструктивные особенности демпферов

Демпферы также используются в сочетании с пружинами подвески в конструкции стиральных машин, но в их конструкции нет условно очень прочных компонентов. По сути, они также представляют собой стальной цилиндр, хотя в его полости движется не шток с поршнем, а просто поршень с отверстиями в стенках для стравливания лишнего воздуха.

Поршень амортизатора также оснащен уплотнением фрикционного типа. Он изготовлен из пористого полимера и пропитан невысыхающей смазкой, которая обеспечивает дополнительное трение. Заслонка может иметь два или даже более уплотнений, в зависимости от характеристик машины.

И металлический цилиндр, и демпфер, движущийся в его полости, имеют на своих внешних краях резиновые втулки, с помощью которых демпферы соединяются с нижней частью машины и с баком.

Амортизаторы стиральных машин

Демпферы выпускаются в двух вариантах:

  • Развернуто. Для ремонта этого типа обычно достаточно просто заменить запрессованное уплотнение.
  • Развернуто. Они имеют закладной край. Ремонт заключается в замене оснастки.

Максимально допустимая сила, которую может поглотить данный амортизатор, указана на корпусе амортизатора или на самом амортизаторе. Нагрузка обычно составляет от 50 до 150 Ньютонов. Стиральные машины редко превышают эти пределы при работе в гарантированном производителем режиме.

При покупке нового запасного амортизатора не превышайте технические характеристики, указанные в предыдущем разделе. Если на корпусе указано 100 Н, не обманывайте себя, думая, что компонент 150 Н прослужит дольше; вы должны купить такой же или аналогичный компонент.

Стиральная машина с верхней загрузкой

Диагностика распространенных неисправностей

Демпфирующие устройства стиральных машин относятся к механической части бытовой техники. Их ремонт и замена не требуют базовых знаний в области электрики или даже механики. Таким образом, даже вмешательство дилетанта не сможет нанести серьезный ущерб.

Обратите внимание, что для каждой модели стиральной машины существует своя техническая документация. Методы обслуживания обычно разрешены, а устройства запатентованы. Однако существуют общие методы ремонта практически для всех типов стиральных машин, специфику которых стоит знать.

На типичное повреждение амортизаторов или демпферов указывает специфический шум, возникающий во время работы машины, чрезмерно громкое дребезжание внутри корпуса.

Неисправности стиральной машины

При обнаружении тревожных звуков необходимо исследовать их состояние, для этого необходимо обеспечить доступ к проверяемым устройствам. В зависимости от модели для проведения теста необходимо снять верхнюю панель, боковую или заднюю панель.

Методы диагностики заслонок стиральных машин зависят от типа загрузки:

  • Фронтальная загрузка. Если на уплотнительном фланце загрузочного люка образуется рябь в результате усилия, приложенного к цистерне сверху, необходимо заменить заслонки. Кстати, при эксплуатации машины с изношенными креплениями вы также можете заметить несколько складок.
  • Вертикальный. Если при приложении усилия к бункеру сверху не ощущается сопротивления и бункер продолжает раскачиваться как маятник после прекращения давления, его следует отремонтировать.

При диагностике при загрузке сверху обратите внимание, насколько сильно ослабляется бак при нажатии, если есть дефект. Неплохо было бы проследить свес и его относительную величину при полной загрузке бака.

Канавы при проверке амортизаторов

Необходимо проверить, есть ли запас возвратно-поступательного движения бака данной стиральной машины-сушилки. Если он провисает так, что при вибрации не остается места для его перемещения, во время стирки или отжима возникает громкий дребезжащий звук. Это верный признак того, что бак скоро будет поврежден или просто нарушен баланс.

При нормальных условиях эксплуатации стиральных машин с фронтальной загрузкой фланец не должен быть помят вообще, независимо от выполняемой функции. Обратите внимание, что образование одной складки на этом резиновом уплотнении указывает на то, что поврежден только один из демпферов.

Если складки на манжете стиральной машины не свидетельствуют о повреждении амортизаторов, это означает, что она износилась или деформировалась из-за использования нежелательных для ее структуры веществ. Затем следует заменить уплотнение.

В нормально функционирующих установках с верхней загрузкой, если амортизаторы исправны, при приложении усилия к цистерне сверху и резком прекращении нагрузки, т.е. отведении руки, цистерна должна плавно вернуться в исходное положение без чрезмерного раскачивания или вибрации.

Задний борт стиральной машины

Пошаговые инструкции по ремонту

Стиральная машина с поврежденной заслонкой или порванным демпфирующим уплотнением может еще некоторое время работать без ремонта.

Однако следует помнить, что без амортизации критически важные детали и механические системы могут сломаться или отсоединиться. Больше всего пострадали бак и поршневая сборка.

Изготовление нового уплотнения для заслонки

Если ваша стиральная машина с амортизаторами сильно шумит и гремит, возможно, вам просто необходимо заменить уплотнения. Для этого частично разберите машину и просто отсоедините блок.

Затем вырезаются новые уплотнения из текстолита или куска резины соответствующей толщины в соответствии с сантехническими нормами. Затем уплотнения заменяются.

Конструкция со съемной заслонкой

Изношенная резиновая тормозная колодка от автомобиля является отличной отправной точкой для изготовления собственных уплотнений. Толщину резины лучше всего выбирать в соответствии с фактическим размером зазора между резервуаром и амортизатором.

Самый простой способ замены амортизаторов

В подавляющем большинстве случаев амортизаторы стиральных машин подлежат только полной замене. Специалисты сервисной службы рекомендуют заменять весь комплект, а не только один корпус.

В высказываниях опытных мастеров есть логика. В конце концов, все амортизаторы в процессе эксплуатации изнашиваются более или менее одинаково. Если на этапе мойки/промывки заменяется только один компонент, вибрации не будут гаситься равномерно, что очень быстро приведет к растрескиванию и истиранию ранее неповрежденных компонентов.

«Июль в Швейцарии» — издательский дом
«Июль в Швейцарии» — издательский дом
