Зачем нужна распределительная коробка?

Распределительная коробка может показаться незначительным дополнением к домашней электропроводке. В самом деле, что хорошего в распределительной коробке? Выключатель управляет освещением, розетка включает электроприборы и технику - видимый результат работы этих компонентов электроустановки. Невидимым, но очень важным следствием является то, что выключатели, розетки и светильники подключаются к общей электрической сети через распределительные коробки. Здесь соединяются провода, выходящие из источника питания и идущие к коммутационным устройствам.

История

Когда была установлена первая распределительная коробка, в которой соединялись несколько проводов разветвленной электрической сети, сразу же возникла необходимость в защите. Прежде всего, чтобы предотвратить случайный контакт человека с оголенными проводами, который может привести к поражению электрическим током. Также необходимо было защитить их от внешних воздействий - механических, пыли, грязи и воды. На первых этапах электрификации идея заключалась в том, чтобы защитить место скрутки проводов консервной банкой. Первоначально они использовали для этой цели подручные средства, например, жестяные банки. Они просверлили в них отверстия, вставили провода и скрутили их вместе. Самое главное было аккуратно вырезать отверстия и сделать ровные, не зазубренные края, чтобы не повредить изоляцию проводов. Однако прошло совсем немного времени, прежде чем развитие электротехники привело к массовому производству необходимых заводских распределительных коробок. Но даже сейчас, почти столетие спустя, где-то в гараже или сарае все еще есть умелец, который сделает соединение в жестяной коробке. Если вы строите дом или ремонтируете квартиру, вам обязательно нужно начать с электромонтажных работ. Первое, что необходимо сделать, это установить распределительные коробки, но не используйте никакие коробки или подручные средства, даже в хозяйственных постройках. Сходите на электротехническую биржу, там такие коробки продаются в изобилии - всех размеров, конфигураций и степеней защиты.

Почему разные имена?

Электрическая коробка имеет сразу несколько названий - распределительная коробка, распределительная коробка, распределительная коробка, распределительная коробка. Это как распределительный пункт электроэнергии, к которому напряжение поступает из сети и затем распределяется по нескольким электрическим ветвям - к розеткам, выключателям, светильникам. Поскольку коробка распределяет напряжение в разных направлениях, она называется распределительной коробкой. Поскольку из коробки выходит несколько ветвей электричества, она стала синонимом коробки с ответвлениями. Другое название происходит от способа соединения проводов внутри коробки. Долгое время пайка считалась самым надежным методом. Провода скручивались вместе на стыке, а затем спаивались, поэтому электрики стали называть распределительные коробки паяными. Интересным образом появился еще один синоним - распределительная коробка. Слово "разъединение" можно услышать только среди профессиональных электриков, и они придумали его, как бы объединив два термина - разъединение и соединение. То есть, вы разделяете в коробке, какой провод куда должен идти, а затем соединяете их в соответствии со схемой. В настоящее время существует так много современных вариантов соединений - всевозможные клеммы, сварочные зажимы, изолирующие зажимы, клеммные гильзы, клеммные блоки, самозажимные клеммы. Несмотря на это, коробки по-прежнему часто называют выдвижными. Мы объяснили все это для того, чтобы, когда вы будете покупать материалы в магазинах электротоваров и увидите разные названия в разных местах, вы знали, что все они означают одну и ту же распределительную коробку.

Всегда ли это необходимо?

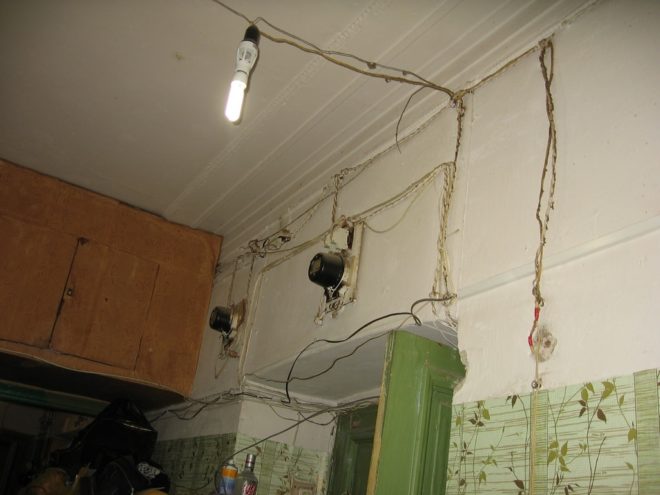

Вполне логичный вопрос, можно ли обойтись без распределительной коробки? Чисто теоретически, да. Теперь представьте, что от электрощита, который обычно расположен у входа в дом или квартиру, нужно протянуть отдельный провод к каждому выключателю и розетке. Сколько проволоки вам нужно? Причем отверстия нужно будет сделать широкими и глубокими, чтобы в них можно было проложить несколько проводов. Поэтому с чисто экономической точки зрения установка распределительных коробок является рациональным и разумным решением. Кто-то может возразить, что гораздо безопаснее проложить одножильный провод от электрической коробки до выключателя или розетки, просто с дополнительным разъемом в коробке. Ответ на этот вопрос один - правильно и профессионально выполненное кабельное соединение не представляет никакой опасности. У каждого может быть свое мнение на этот счет, но в настоящее время использование распределительных коробок является предпочтительным. Распределительные коробки для электрических проводов бывают различных типов и классифицируются по многим параметрам.

В зависимости от способа монтажа

Прежде всего, они делятся по способу монтажа:

1. Распределительная коробка для проводки поверхностного монтажа (иначе известная как "наружная установка"), монтируется на поверхности стены. Не требует предварительной подготовки основания для укладки. Он крепится непосредственно к поверхности стены с помощью различных крепежных элементов.

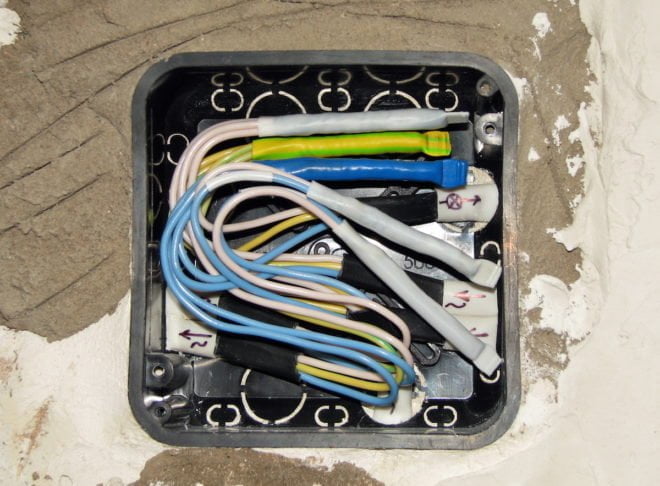

2. Коробка скрытого монтажа (иначе называемая "внутренней установкой") устанавливается в специальное отверстие в стене, которое просверливается во время монтажных работ. Эти коробки различаются в зависимости от материала стены, в которой они будут установлены. Если бетонная или кирпичная стена будет сверлиться специальным сверлом, необходимо сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах можно просто просверлить соответствующее отверстие.

В соответствии с материалом

Коробка различается в зависимости от материала, из которого она изготовлена. Прежде всего, материалы должны быть такими, чтобы они обеспечивали максимальную защиту подключенных кабелей на протяжении всего срока службы. По этой причине электрические коробки изготавливаются из пластмасс и высококачественных металлов, которые дополнительно покрываются защитным слоем антикоррозийной краски или грунтовки. В случае металлических коробок используется луженая сталь или алюминиевые сплавы, которые не подвержены коррозии. В случае пожара металлический корпус защитит содержимое коробки на некоторое время, поэтому в этот период можно отключить электропитание. Металлические короба чаще всего используются в зданиях общего назначения (гаражи, подсобные помещения, сараи). Пластиковые распределительные коробки одинаково эффективны для защиты электрических соединений. Они изготавливаются из полиамида, полипропилена или литого фторопласта, эти материалы не разлагаются под воздействием активных веществ. Эти пластиковые коробки обеспечивают отличную изоляцию от поражения электрическим током. Помимо хороших изоляционных свойств, они также обладают механической прочностью. Пластиковые распределительные коробки устойчивы к воздействию агрессивных химических жидкостей и могут находиться во влажной среде гораздо дольше, чем металлические. Если есть опасность открытого пламени, пластик не горит, а плавится, и в этом случае он, конечно, уступает металлу.

Другие параметры

Распределительные коробки различаются по размерам, и здесь основную роль играют следующие критерии

• их использования по назначению;
• количество записей;
• тип защиты.

Минимальное количество вводов - два, т.е. в коробке соединяются два провода. Максимальное количество вводов в одной распределительной коробке - 16. Чем больше вводов, тем больше и глубже коробка. Коробки различаются по форме и могут быть круглыми, квадратными или прямоугольными. Для наружной установки нет разницы в форме коробки. Если у вас бетонная стена, гораздо проще сделать отверстие в стене, чем вырезать в ней квадратное отверстие. Все вышеперечисленные критерии определяют цену распределительной коробки. На цену также влияет степень защиты элемента:

• IP 20, IP 30 - только для использования в сухих помещениях, без защиты от влаги;
• IP 44 - для использования на открытом воздухе и в помещениях с повышенной влажностью, в случае установки на улице выбирайте место под навесом или укрытием, избегайте прямого воздействия пыли и водяных струй;
• IP 55 - для использования в местах, подверженных атмосферным осадкам, т.е. коробки с такой степенью защиты могут быть установлены на открытом воздухе в любых условиях и полностью защищены от пыли и водяных струй;
• IP 67 - для использования на открытом воздухе при любых атмосферных условиях, а также на земле и в земле;
• IP 68 - коробки с такой степенью защиты могут использоваться погруженными в воду, обычно глубина погружения дополнительно указывается для каждого изделия на упаковке или на корпусе.

В системах бытовой электропроводки чаще всего используются распределительные коробки IP 55.

Инструкция по сборке

Перед установкой распределительной коробки ознакомьтесь с требованиями, изложенными в соответствующем электротехническом кодексе, а также с полезными советами по установке распределительных коробок:

1. Распределительная коробка должна быть установлена на 10-30 см ниже потолка.
2. К распределительной коробке всегда должен быть доступ. В некоторых случаях распределительная коробка была установлена на нужном расстоянии от потолка, но позже, во время ремонта и установки натяжных или подвесных потолков, распределительная коробка оказалась вне досягаемости (например, потолок был опущен). В новом потолке можно оставить небольшой люк, чтобы обеспечить легкий доступ к коробке. Но это, скорее всего, будет некрасиво и непривлекательно. Прежде чем делать новые потолки, лучше всего перенести их в доступное место.
3. При скрытом монтаже кабелей в стене делается углубление для каждой распределительной коробки в зависимости от ее размера и формы (круглой или квадратной). Глубина углубления такова, что коробка не выступает из стены, а крышка в закрытом состоянии находится заподлицо с поверхностью стены.
4. Модели с внешним коробом устанавливаются на подготовленные стены.
5. Если в помещении сделан хороший ремонт, вы не хотите портить внешний вид комнаты неприглядной крышкой, закрывающей распределительную коробку. В этом случае либо декорируйте крышку под дизайн интерьера (оклеив обоями или покрасив), либо заранее выберите коробку с декоративной крышкой.
6. Если вы оклеили коробку обоями, не забудьте записать ее расположение, чтобы в случае необходимости вы могли срезать обои в этом месте для получения доступа к электрическим соединениям. Лучше всего вести журнал домашнего электрика, в котором будут указаны все точки коробок и трассы проводов в желобах. Это также очень полезно, если вам нужно просверлить отверстие в стене для картины или фоторамки. Если вы знаете схему проводки, вы не столкнетесь с этим при использовании электродрели.
7. На распределительную коробку следует обращать внимание не только тогда, когда из нее идет дым. Периодически проверяйте соединения на нагрев и заново затягивайте клеммы.

Установка коробки

Чтобы установить коробку в стене, необходимо сначала подготовить отверстие. Вам понадобится специальный инструмент, предпочтительно дрель с молотком и специальной насадкой, называемой сверлом. Что такое сверло? Кольцо с режущей кромкой из победита или алмаза. В центре находится сверло, предназначенное для бетона, которое центрирует сверло и самостоятельно вырезает круглый сегмент из стены. Сверление производится на необходимую глубину, затем вырезанный сегмент удаляется из стены с помощью зубила и молотка (можно использовать специальный шпатель, установленный на перфоратор). Таким же образом делается углубление для каждого устанавливаемого элемента (розетки, выключатели). Затем вы делаете отверстие, в которое укладываете провода или кабели. Их концы нужно вставить в коробку (для этого в ней есть специальные отверстия) и оставить торчать на 10-15 см для соединения. Затем короб заделывается в углубление алебастром или гипсовым раствором. Остается только выполнить все необходимые электрические соединения и закрыть установленный элемент крышкой. Провода соединяются с помощью сварки, скрутки и пайки, обжима гильзами или клеммными колодками. Теперь вы знаете почти все о распределительных коробках. Всегда начинайте ремонт электрооборудования с них. Купить эти электромонтажные компоненты не проблема, но нужно точно знать, какие из них вам нужны.

Распределительная коробка для наружной и скрытой проводки: типы, классификация + инструкция по установке

Традиционный элемент электрических сетей - распределительная коробка для наружной и скрытой проводки, которая защищает токоведущие проводники (кабели) в местах их соединения. Он имеет простую конструкцию и не сложен в установке, главное - правильно подобрать аксессуары. Это вопрос, на который вам следует обратить особое внимание. При выборе электрических аксессуаров следует учитывать несколько важных параметров. К ним относятся тип проводки, материал стен и самой распределительной коробки, а также другие факторы. Мы расскажем, как не потеряться в многообразии предложений, поможем выбрать оптимальный вариант и провести грамотную установку.

Классификация распределительных коробок

Различные конфигурации подходят для разных типов материалов - кирпича, бетона, гипсокартона и т.д. Этот тип электротехнической арматуры широко используется для монтажа бытовой проводки, обеспечивая тем самым электро- и пожаробезопасность. Электрические распределительные коробки можно разделить на два типа в зависимости от их функций:

1. Распределительные коробки .. Их функция заключается в защите проводов и кабелей от влаги и механических повреждений при эксплуатации бытовых электрических цепей.
2. Исходящие. Они используются для создания удобной связи во время монтажных работ, связанных со сборкой электрических устройств.

Оба типа продуктов могут использоваться при температуре окружающей среды от -25ºC до +40ºC. Преимущества использования распределительных коробок очевидны:

• широкий выбор для различных мощностей сети электропитания;
• надежная защита кабельных соединений;
• удобство и простота установки;
• различные материалы корпуса;
• разнообразное декоративное оформление.

Конструкция изделий проста и обычно представлена прямоугольными, круглыми или другой формы коробками, которые закрываются крышками. Затягивание и крепление крышек обеспечивается защелками различной конфигурации. Все существующие формы коробок подходят для скрытого или поверхностного монтажа. Внешние коробки крепятся стандартным способом - шурупами, дюбелями или саморезами. Крепление кабельных распределительных коробок скрытого монтажа осуществляется путем вставки их непосредственно в конструкцию (стены, перегородки, потолки) с последующей заливкой раствором.

Конструкции для поверхностного монтажа проводки

Коробка обычно имеет прямоугольную или круглую форму для поверхностного монтажа. Материал - полипропилен, ABS-пластик белого, серого или черного цвета. Количество боковых отверстий для ввода кабеля варьируется от 4 до 10. В качестве наглядного примера открытой кабельной распределительной коробки можно привести модель AP9, предназначенную для установки во влажных помещениях. Корпус данного изделия изготовлен из двухкомпонентного литья и оснащен мембранными кабельными вводами. Верхний корпус (крышка) таких коробок для наружной установки имеет специальный паз с внутренней стороны по всему периметру. В этот паз помещается уплотнитель из ПВХ, который надежно блокирует попадание влаги и пыли внутрь изделия. Крышка "привязывается" к корпусу эластичным шнурком, что является дополнительным удобством при обслуживании. Несмотря на простоту конструкции, конструктивные особенности таких коробок, как AP9, обеспечивают степень защиты IP 55. Конструкция может быть дополнена такими аксессуарами, как предохранители и клеммы, для обеспечения более удобного и надежного соединения проводов.

Коробки для скрытого монтажа

Распределительные коробки заподлицо имеют практически те же технические параметры и свойства, что и наружные распределительные коробки. В основном они изготавливаются из полипропилена и полистирола. Полипропилен обычно используется для корпуса, а полистирол - в качестве материала для покрытия. Распределительные коробки со степенью защиты IP20 - IP30 производятся для установки в каменной кладке и бетонных стенах. Форма изделий в основном круглая или прямоугольная. Цвета корпуса - белый, синий или черный. Крышки традиционно белые или светло-серые. Крышка нормально соединена и зафиксирована с корпусом с помощью штифтового замка. На корпусе имеются пазы, в которые вставляются пластиковые штифты крышки.

Распределительная коробка - розетки

Существует разновидность вставного блока - распределительная коробка. Их основное назначение - установка внутри полых или сплошных стен зданий (кирпичных, бетонных) с последующим монтажом электрических выключателей, розеток и других элементов электрических сетей. Распределительные коробки выполнены в классе защиты IP20. Фирменные изделия изготавливаются из высококачественного пластика, обладающего высокой прочностью и диэлектрическими защитными свойствами. Монтаж распределительных коробок может производиться при температуре окружающей среды от -5ºC до +60ºC. Диапазон рабочих температур составляет -25ºC/+40ºC. Существует два типа изделий: для установки в полые стены или в сплошные стены. Благодаря пружинным зажимам соединения внутри распределительной коробки выполняются проще, лучше и быстрее:

Переходная коробка, что это такое и для чего она нужна?

Адаптерная коробка (задняя коробка) - это пластиковая коробка с крышкой, чаще всего круглой, торцы которой снабжены технологическими отверстиями, предназначенными для вставки электрических проводников различного сечения и фиксации обжимов. Разработанный Для ввода и маскировки проводов, для обеспечения надежного и равномерного распределения электроэнергии в жилище или доме в целом, а также для внутритрубного обслуживания узлов соединения электрических проводов в доме. Установлен в На стыке проводников одинакового и разного сечения для дальнейшего распределения к бытовым приборам, розеткам, выключателям и другим осветительным приборам. Как правило В клеммной коробке хранится провод большего сечения, а провода меньшего сечения привариваются, скручиваются или припаиваются к нему. Это доступно на сайте . распределительные коробки скрытого монтажа и наружные распределительные коробки, а также вводные и промежуточные распределительные коробки:

• На этапе отделки в стене устанавливается распределительная коробка скрытого монтажа. Наконец, распределительная коробка настолько замаскирована отделочными работами, что ее иногда трудно найти.
• Внешние распределительные коробки устанавливаются поверх обшивки. Обычно они устанавливаются на улице или в технических помещениях.
• Внешняя распределительная коробка устанавливается на входе в квартиру.
• В каждом помещении устанавливается промежуточная распределительная коробка.

Что думает электрик о распределительной коробке. Обратная связь.

Что делать дальше? Утонуть в надежности или выбрать простоту и экономичность? Ни один электрик не будет голосовать в ту или иную сторону. Дело в том, что первый способ не только экономит деньги, но и ускоряет работу электрика! Ведь вам нужно проложить только одну линию проводов до самой коробки, а затем проложить провода для нескольких выключателей, люстр и розеток. Вы можете соединить провода в коробке зажимами или стяжками и не беспокоиться о количестве соединений в проводах - человеку надо как-то жить. И то, что со временем они окислятся в коробке и ослабят соединение, не имеет большого значения - когда это произойдет? Для надежной схемы электропроводки каждая розетка, прибор и выключатель должны быть подключены к отдельной линии электропроводки. Провод подключен только на распределительном щитке дома или квартиры и закорочен в одной точке. Обыватель сразу же скажет: "Что за чушь! Приходится проводить отдельную линию к каждой розетке, когда в комнате их пять, а выключателей три". И он будет прав! НО! Время не стоит на месте, а количество устройств в жилом пространстве только увеличивается. Поэтому в любом случае вам нужно подумать о запасном варианте. Для небольшой нагрузки распределительная коробка - хорошее решение, но позже вам обязательно понадобится подключить к той же группе розеток более мощные устройства.

Типы распределительных коробок для электропроводки

Установка распределительных коробок в квартире - важный этап электромонтажа, благодаря которому электрический ток равномерно распределяется по точкам - потребителям электроэнергии (освещение, розетки, выключатели). Правильно установленная распределительная коробка обеспечивает стопроцентное бесперебойное использование электрической системы. Распределительная коробка представляет собой металлическую или пластиковую конструкцию с отверстиями по бокам. Проводники выводятся из коробки и подают электричество ко всем важным электрическим устройствам.

Для чего используется распределительная коробка?

Для равномерного распределения электроэнергии электропроводка делится на отдельные группы потребителей. В помещениях на местах подключения кабелей устанавливаются распределительные коробки. Распределительные коробки выполняют несколько важных функций в доме:

• Для обеспечения пожарной безопасности;
• Для создания эстетичного внешнего вида жилища.

Внутри коробки находятся проводники, которые благодаря корпусу не подвергаются механическому воздействию, что обеспечивает их сохранность. В зависимости от способа монтажа, коробки могут устанавливаться встраиваемо или снаружи. Встраиваемые коробки монтируются в специально подготовленные ниши в стене, а накладные коробки крепятся к поверхности стены.

Основные функции распределительной коробки

Распределительная коробка снижает затраты на проводку. Если бы его не было, каждое устройство подключалось бы отдельным кабелем. Отсутствие распределительной коробки означает, что каналы для прокладки кабеля будут увеличены, а визуально это выглядит не эстетично. Преимущества использования распределительных коробок неоспоримы, а правильно выполненное кабельное соединение обеспечит безопасность в помещениях. Это устройство изолирует контактные точки от горючих материалов стен. Простота использования распределительной коробки облегчает проведение ремонтных работ. Основная функция коробки заключается в обеспечении равномерного распределения мощности в местах расположения основных потребителей. Кроме того, эти типы коммутационных коробок позволяют при необходимости добавлять новые ветви к существующей системе распределения электроэнергии.

Типы распределительных коробок

Распределительные коробки можно разделить в зависимости от типа крепления:

• Поверхностные, которые монтируются снаружи на стену;
• Внутренние, которые монтируются в подготовленное углубление в стене.

Основная задача распределительной коробки - обеспечить легкий доступ для электрика в случае неисправностей в установке. Для удобства и сохранения целостности проводки коробка закрывается крышкой. Для проведения любых манипуляций с проводкой специалисту достаточно снять крышку и увидеть причину неисправности. Электромонтажные коробки изготавливаются из следующих материалов:

1. Пластик.
2. Металл.

Металлические корпуса изготавливаются из листовой луженой стали или алюминиевых сплавов. Основным требованием к материалам является то, что они не должны быть подвержены коррозионным изменениям. Если распределительная коробка требуется для критически важной установки, ее следует выбирать со следующими характеристиками:

• завинчивающаяся крышка;
• гидроизоляционные уплотнения.

Металлический корпус обладает универсальными свойствами и отлично подходит для защиты проводки во время пожара, т.е. во время пожара металлическая конструкция способна сохранить содержимое коробки на время, в течение которого можно отключить сетевое напряжение. Пластиковый корпус также обладает положительными свойствами: устойчивостью к окислительным процессам и способностью изолировать электрические токи. Распределительные коробки имеют разнообразную геометрическую форму и доступны в продаже:

• круглый;
• площадь;
• прямоугольный.

Если к коробке подводится небольшое количество проводов, можно использовать круглую конфигурацию распределительной коробки. Если количество проводов велико, лучше использовать прямоугольную распределительную коробку. Важно: Если стены бетонные, проще и удобнее использовать круглые конструкции распределительных коробок. Размер распределительной коробки зависит от количества проводников и их сечения.

Внутренняя структура распределительной коробки

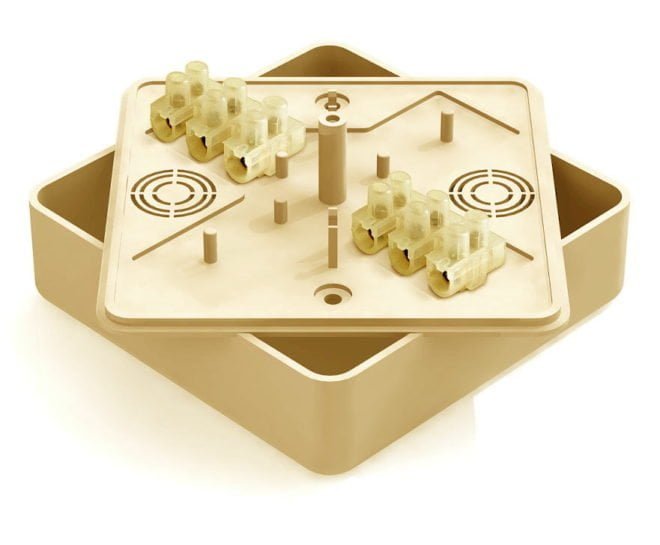

Конструкция распределительной коробки состоит из корпуса, крышки и боковых входных отверстий. Внутренняя часть коробки оснащена клеммами и зажимами для крепления проводников. Обычно кабель питания крепится с помощью зажимов, а отдельные проводники - с помощью держателей. Если кабельная распределительная коробка не оборудована зажимами, то проводники должны быть скреплены между собой путем скручивания. Недостатком зажимного соединения является то, что винты могут ослабнуть после использования и нарушить контакт жгута проводов. Неплотный контакт приводит к нагреву и последующему перегоранию проводов. Болтовое соединение считается более надежным методом. Обратите внимание, что соединение алюминиевых и медных проводов в распределительной коробке приведет к разрушению соединения и возникновению электрохимического процесса. Важно: Латунные зажимы обеспечивают надлежащее соединение алюминиевых и медных проводников.

Правила установки

Электрические распределители должны быть установлены на расстоянии около 25 см от потолка. В случае коробок скрытого монтажа крышка должна находиться на поверхности, чтобы ее можно было легко открыть и работать с ней. При выборе места для установки коробки скрытого монтажа необходимо позаботиться о том, чтобы коробка была легко доступна при проектируемой планировке квартиры.

Установка

При проведении электромонтажных работ в бетонных или кирпичных домах электрооборудование размещается в нише стены в специально подготовленных отверстиях в стене. Отверстия выполняются перфоратором, в случае круглой конструкции распределительного щита отверстия выполняются специальным корончатым сверлом. Коробка крепится к стене с помощью алебастрового раствора, который обеспечивает прочное соединение коробки со стеной. После определения места установки коробки необходимо подготовить сеть электропроводки и выполнить соединения. Для прокладки проводов к распределительной коробке подготовьте кабелепровод, в котором будут проложены провода. Если стены позволяют проложить горизонтальный кабель, то для этого достаточно зазоров между стенами и потолком. После подготовки кабелепроводов и розеток необходимо проложить проводку для системы распределительных коробок. Важно! Для того чтобы обеспечить правильное размещение кабелей в распределительной коробке и возможность их последующего быстрого ремонта, кабели маркируются. Кабель, идущий от распределительного щита, маркируется как "вводной", кабель от розеток также должен быть промаркирован, так как маркировка кабелей предотвращает возможные ошибки при обслуживании и ремонте. Для обеспечения правильной работы необходимо строго соблюдать сечение кабелей, например, для питания от распределительного щита используется двухжильный или трехжильный кабель с сечением 4 квадратных миллиметра. Такой кабель гарантирует полное использование возможностей любого мощного приемника. Для системы освещения используется сечение 2,5 кв. мм, а для розетки - 1,5 кв. мм. После того как вы ознакомились со всеми деталями, можно приступать к сборке распределительной коробки. Основной принцип установки распределительных коробок заключается в том, чтобы указать точный порядок прокладки проводников. Схема подключения в распределительной коробке выглядит следующим образом: фаза проводит фазу, нейтраль - нейтраль, а заземление - заземление. Провода прокладываются в соответствии со всеми параметрами и требованиями составленной электрической схемы. Расположите провода внутри коробки, желательно с расстоянием около 10 см. При подключении проводов снимите изоляцию с клемм и закрепите их в клеммах. При отсутствии крепежа соединения могут быть просто скреплены путем скручивания. Этот метод предполагает скручивание проводов в местах их контакта, часто используется и считается надежным. Затем закрепите соединения с помощью изоляционного материала (ленты или пластиковых колпачков). Важно: Провода помещены в металлические или пластиковые трубки, которые обеспечивают изоляцию от внешних воздействий. Различные варианты распределительных устройств широко представлены в специализированных магазинах электрооборудования. В прилагаемой инструкции приведены основные характеристики и номинальные токи.

Принципы соединения

Чтобы избежать путаницы, провода окрашены в разные оттенки, чтобы их можно было быстро соединить. Популярны следующие сочетания цветов: белый представляет фазу, синий - нейтральный, а светло-зеленый - землю. При создании соединений важно быть точным и последовательным. Как и любая другая работа, проводка в монтажной коробке также начинается с проектирования. Для того чтобы составить грамотную схему электропроводки, необходимо определить точное расположение электрических точек - ламп, розеток, выключателей. Согласно схеме, распределительные коробки размещаются в удобных местах. Обеспечение доступности для проведения ремонтных и профилактических работ в случае отключения электроэнергии. Правила электромонтажа предусматривают, что провода должны соединяться пайкой, сваркой или обжимом. Однако "дедовский" метод скручивания проводов оказался популярным для обеспечения технологичности и надежности системы. Иногда недостаточно использовать витые провода, для обеспечения надежности место контакта обрабатывается пайкой. После подключения проводов их изолируют и укладывают в корпус коробки так, чтобы они не соприкасались друг с другом. После завершения всех работ проводится диагностический тест: к квартире подключается электроприбор наибольшей мощности и проверяется, нагрелись ли провода. Если вы обнаружите, что какой-либо из проводов нагревается, это означает, что у него слишком маленькая площадь контакта, и в таких случаях коробку следует отремонтировать или заменить провод на провод большего сечения.

Приложение

Все электромонтажные работы требуют установки распределительной коробки. Такое устройство является важным звеном в электрической сети, и его правильная установка гарантирует, что объект будет полностью обеспечен электроэнергией. Эксперты рекомендуют устанавливать распределительные коробки в каждой комнате, так как они соединяют все провода от розеток, светильников и выключателей. В случае возникновения проблем с электричеством можно относительно легко обнаружить неисправность и, соответственно, быстро произвести ремонт без ущерба для остальной части здания. Приведенная выше информация должна помочь вам правильно установить распределительную коробку.
