Кинетический ветрогенератор: конструкция, принцип работы, применение
Современный кинетический ветрогенератор позволяет использовать силу воздушных потоков, преобразуя ее в электричество. Для этого существуют заводские и бытовые модели устройства, которые используются как в промышленности, так и в частном хозяйстве.
Мы расскажем о строении данного типа ветрогенератора, представим особенности устройства и варианты конструкции. В предлагаемой нами статье приведены слабые и сильные стороны ветрогенератора. Мастера "сделай сам" найдут полезные схемы и рекомендации по установке.
Принцип работы ветрогенератора

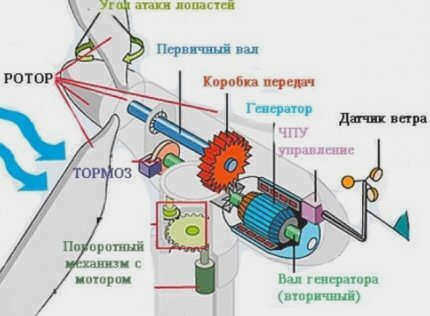

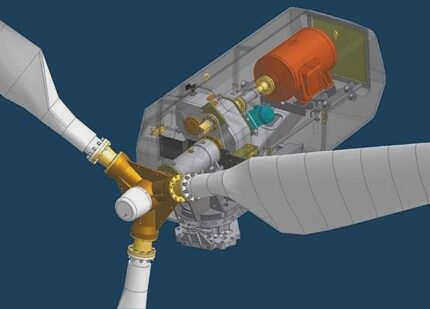

Работа ветряной турбины основана на преобразовании кинетической энергии ветра в механическую энергию ротора, которая затем преобразуется в электрическую энергию.
Принцип работы довольно прост: вращение лопастей, закрепленных на оси устройства, приводит к круговому движению ротора генератора, благодаря чему вырабатывается электроэнергия.
Энергия ветра — одна из самых перспективных отраслей возобновляемой энергетики. Современные конструкции позволяют использовать силу воздушных потоков для экономически эффективной выработки электроэнергии.
Получаемый в результате нестабильный переменный ток "течет" к контроллеру, где он преобразуется в постоянное напряжение, способное заряжать батареи. Оттуда энергия поступает в инвертор, где преобразуется в переменное напряжение 220/380 В, которое подается потребителям.
Мощность ветрогенератора напрямую связана с мощностью воздушного потока (N), рассчитываемой по формуле N=pSV 3 /2, где V — скорость ветра, S — рабочая площадь, p — плотность воздуха.
Особенности ветрогенераторов для частных домов

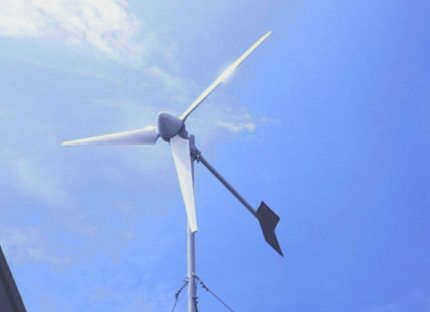

Практически во всех регионах России полный штиль наблюдается лишь несколько дней в году. Именно поэтому ветрогенератор так важен в нашей стране. Обычно достаточная номинальная мощность бытовых моделей составляет 2-3 кВт.
Ветрогенератор позволяет тратить гораздо меньше электроэнергии, которая поступает из городской сети. А если у вас есть дополнительная солнечная электростанция и бензиновый генератор для экстренных случаев, то можно даже обойтись без использования электроэнергии из сети.
Современные ветряные турбины маленькие, тихие и незаметные, а уровень шума от них крайне низок. Чаще всего они оснащены инвертором, который преобразует постоянный ток в переменный.
Как выбрать ветряную турбину для дома в 2023 году?
Первое, что нужно сделать, — проверить среднегодовую скорость ветра в данном районе. Если она превышает 4 м/с, то ветрогенератор имеет смысл. Затем подсчитайте, сколько электроэнергии потребляют электроприборы в вашем доме за 24 часа.
Однако необязательно покупать ветрогенератор с подобной мощностью. Многие потребители используют его только для того, чтобы снизить потребление электроэнергии из городской сети, но не отказаться от него совсем.
И лучше иметь в дополнение одну или несколько батарей, чтобы энергия была доступна даже во время засухи.
Следует также учитывать сложность установки. Некоторые модели можно установить в саду, другие — на крыше частного дома.
Я бы также предостерег от существования вертикальных ветрогенераторов — они менее шумные, но если ветер меняет направление, они на некоторое время теряют свою эффективность.
Создание ветрогенератора из велосипедного колеса

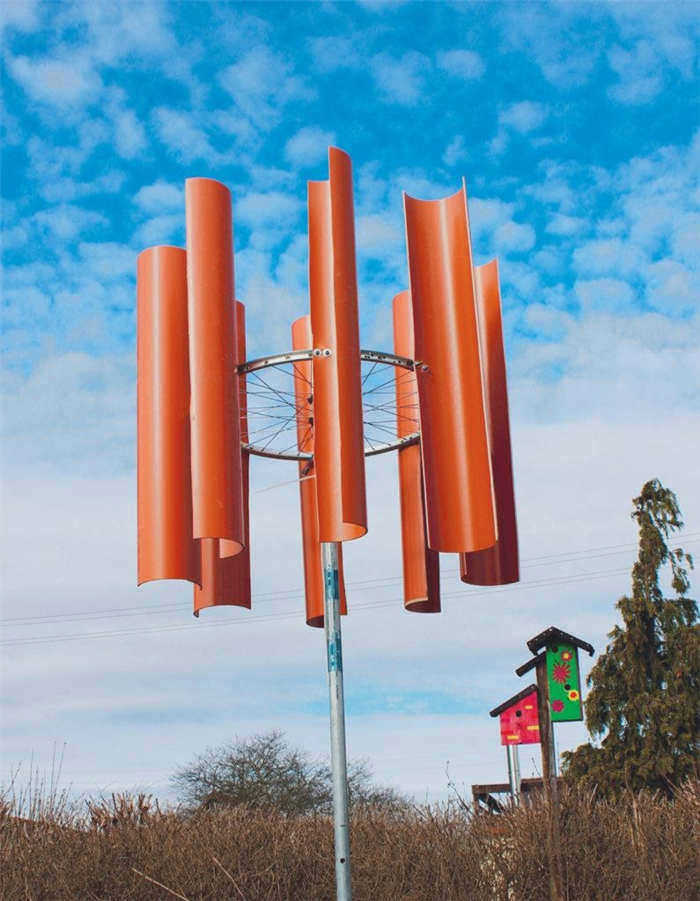

Приступим к работе над ветрогенератором. Мы будем использовать мачту из стальной водопроводной трубы, которая, вероятно, будет закреплена в земле бетоном. При принятии решения о высоте мачты и способе ее крепления стоит учитывать местные правила. В зависимости от условий эксплуатации генератора может потребоваться подвесить мачту.
▍1. Вырезание лопастей турбины.

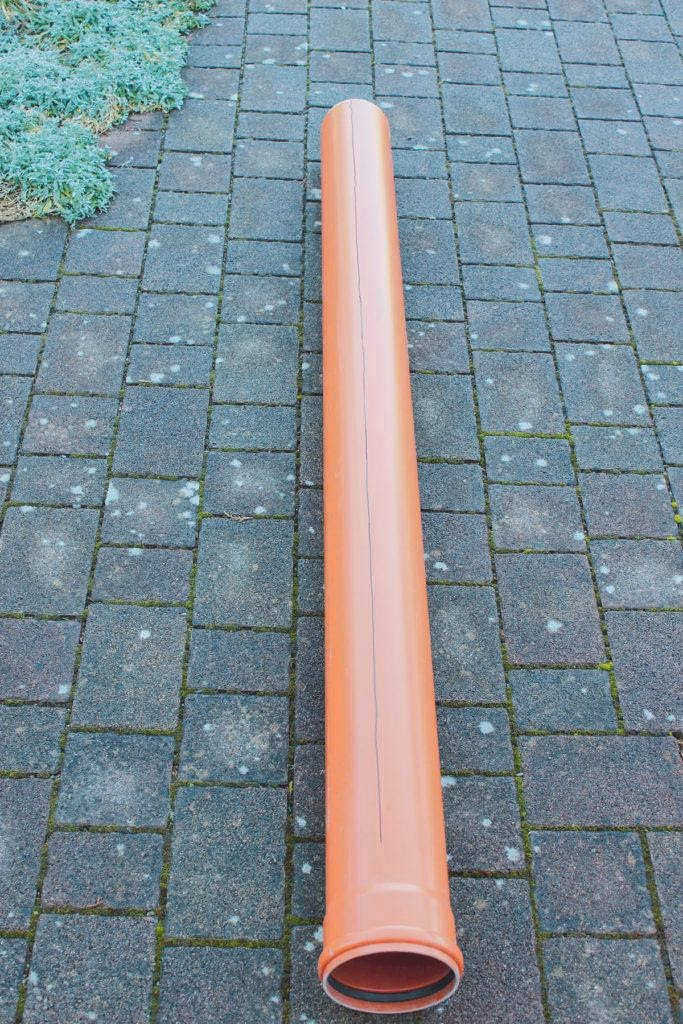

Мы использовали тонкостенные канализационные трубы из ПВХ (фото A). В Германии, где я живу, эти трубы окрашены в оранжевый цвет, но в Северной Америке они обычно белые.

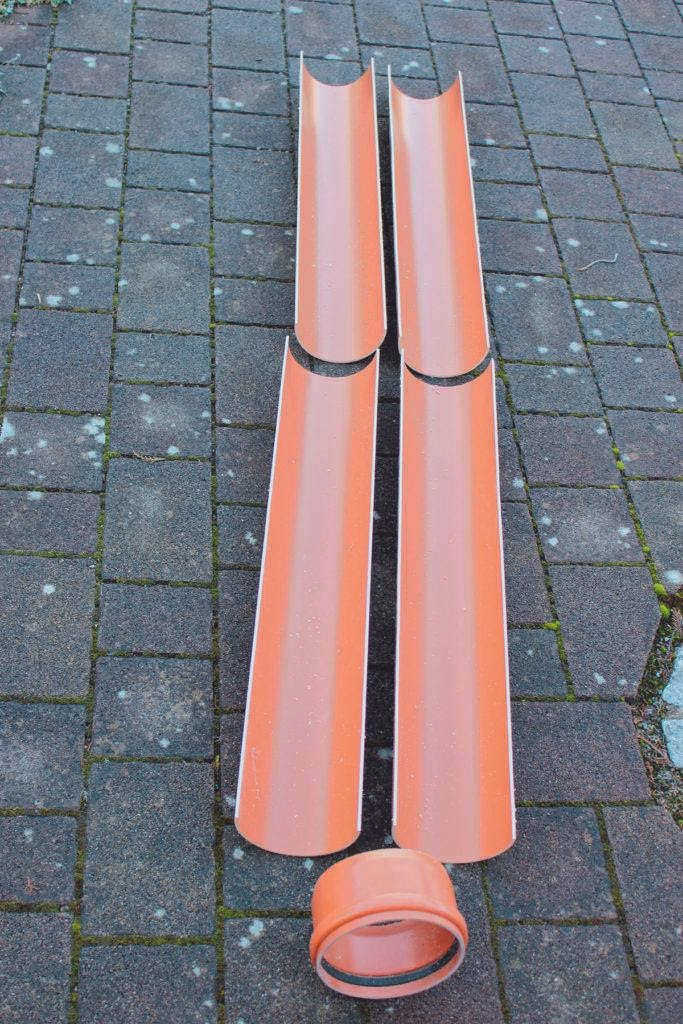

С помощью пилы мы можем вырезать 4 лопасти из одной двухметровой трубы (фото B). Нам нужно 8 лопастей. Постарайтесь разрезать трубы точно посередине. В идеале все лопасти должны быть одинакового веса.
▍2. Прикрепление лопастей к генератору.

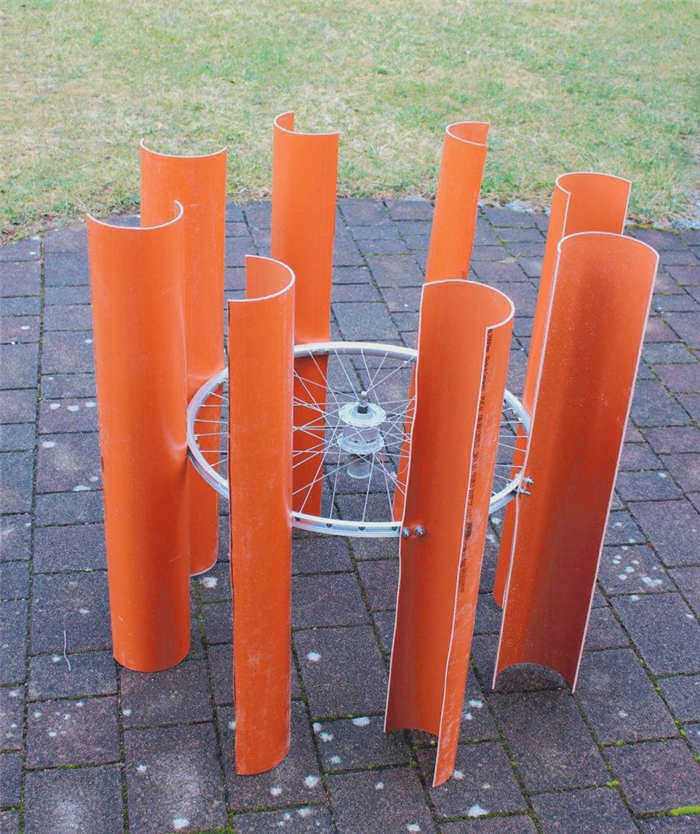

В качестве генератора мы используем велосипедное колесо (обод) с прикрепленным к нему генератором (рис. C). Лучше всего подходят колеса с алюминиевым ободом, так как их легче сверлить. Если вы взяли колесо от старого велосипеда, не забудьте снять шину, внутреннюю трубку и тормозные диски.

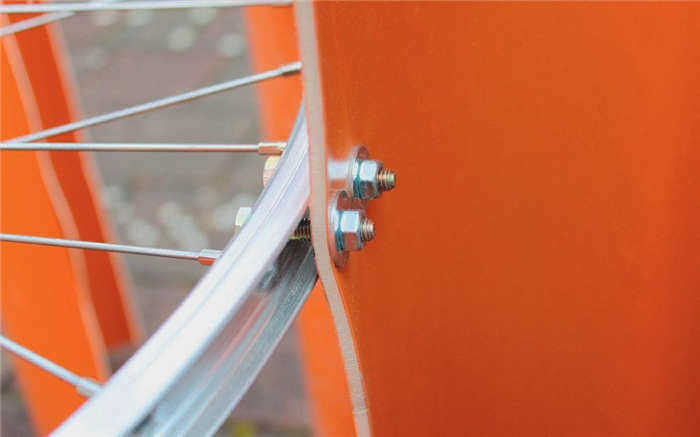

Прикрепите колодки к колесу, как показано на рисунке D, с помощью двух болтов, гаек и больших шайб. Колодки должны быть равномерно расположены по ободу (в этом может помочь подсчет количества спиц между колодками) и выровнены по центру обода.
▍3. Монтаж мачты

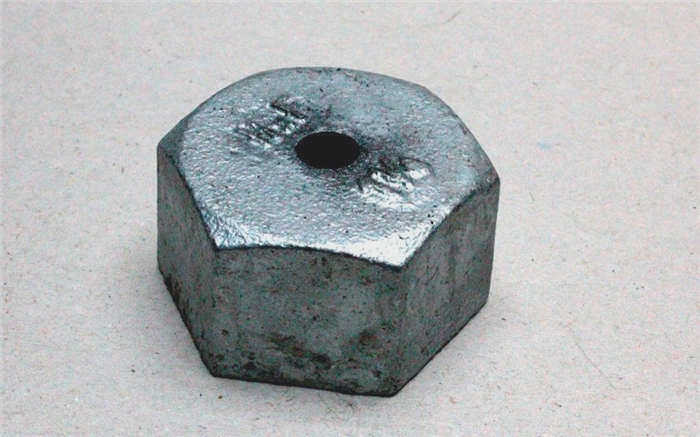

Штормовое предупреждение.
Как только электронные компоненты генератора собраны, все готово для преобразования энергии ветра в электричество! Теперь перед вами открываются возможности владения ветряной турбиной.
Однако наш генератор — это лишь экспериментальное устройство, недорогая практическая демонстрация принципов работы ветряных турбин, которую можно использовать, например, в школах. Эта турбина не предназначена для работы при сильном ветре. Когда турбина не используется или когда сила ветра превышает 6 градусов Бофорта, вся конструкция должна быть разобрана и где-то храниться.
Велосипедное колесо и трубчатые лопасти не предназначены для постоянного использования, особенно при сильном ветре. Вы можете самостоятельно укрепить конструкцию, если хотите, чтобы ветрогенератор работал постоянно. (Хотя я должен сказать, что моя конструкция оказалась прочнее, чем я ожидал. Я оставил его в саду, и он работал там в любую погоду — до тех пор, пока одна из стяжек не вышла из строя. Затем мачта рухнула, и одна из лопастей турбины сломалась).
Если вас интересует тема ветряных турбин, вы можете прочитать этот материал и посмотреть это видео. Загляните на эту страницу о генераторе Chispito. Здесь и здесь приведены другие полезные ресурсы.
Хотели бы вы построить свою собственную ветряную турбину?
- Энергия ветра
Почему вам стоит купить ветрогенератор
Небольшие ветрогенераторы сегодня широко используются в качестве альтернативного источника энергии, который может принести реальную экономию.
Такие устройства обычно устанавливаются на дачных участках, в местах, удаленных от основной электросети. Однако это не единственная причина, по которой люди все чаще выбирают этот вид строительства.
Владельцы участков успешно используют ветряные турбины для достижения полной автономности и значительной экономии энергии.
Однако не каждый участок подходит для установки ветряной турбины. Для того чтобы мини-сеть полноценно работала в течение заявленного производителем срока службы, климатические условия в районе должны соответствовать требованиям специального оборудования.
Средняя скорость ветра должна быть не менее 4,5-5 м/с. Только в этом случае установка ветрогенератора будет иметь экономический смысл.
Чтобы узнать приблизительную среднегодовую скорость ветра в регионе, обратитесь к карте ветров. Более точную информацию можно получить с помощью анемометра и устройства для считывания сигналов.
Измерительная система должна быть установлена на большой высоте, чтобы близлежащие здания и деревья не искажали результаты.
Принимая решение об установке мини ветрогенератора дома, следует также учитывать доступное пространство. Ветер должен свободно "гулять" вдоль лопастей и иметь возможность достигать их с разных сторон без каких-либо препятствий на своем пути.
Поэтому идеальным местом для установки ветряных турбин являются вершины холмов, где происходит конденсация воздушных масс, что приводит к повышению давления и скорости ветра. Прибрежные регионы и степные районы также считаются подходящими.
Обзор ведущих брендов и установок
Российский рынок ветрогенераторов включает в себя как надежное, относительно недорогое оборудование от отечественных брендов, так и различные по функциональности модели ветрогенераторов от зарубежных производителей. Чтобы определиться с выбором установки для своего дома, сравните характеристики различных агрегатов.
№ 1 — ветрогенераторы Condor Home (Россия)
В серию ветрогенераторов Condor Home входят установки мощностью 0,5-5 кВт. Они могут служить как основным источником электроэнергии, так и вспомогательным. Станции Condor Home подходят для работы при низких температурах и могут вырабатывать электроэнергию даже при слабом ветре.
В зависимости от модели, корпус генератора изготовлен из пластика или литого алюминия, а лопасти — из стеклопластика. Имеется эффективная двойная тормозная система. Мачта состоит из шеста и варьируется по высоте от 8 до 12 метров. Для установки этих установок требуется свайный или бетонный фундамент.
Ветрогенераторы Condor Home — это готовые изделия "под ключ", не требующие специальных знаний или технических навыков. Установки предназначены как для электрификации односемейных домов, так и для небольших ветроэнергетических общин.
В базовую комплектацию входят мачта и кронштейн, генератор, ротор и лопасти, контроллер заряда и крепежные элементы.
№ 2 — мини-электростанции Falcon Euro (Россия)
Это высокотехнологичные ветряные турбины с вертикальной осью вращения и мощностью от 1 до 15 кВт. Они используются для основного/избыточного энергоснабжения потребителей, удаленных от линий электропередач. Их можно использовать в составе комплекса с солнечными панелями и топливным генератором.
Ветряки оснащены мощными неодимовыми магнитами. Ветер начинается со скоростью 1,5 м/с и достигает номинальной скорости 11 м/с. Установленный аэродинамический тормоз способствует ограничению скорости вращения колес. Срок службы, обещанный производителем, составляет 20 лет, а гарантия производителя на мини-электростанцию — 36 месяцев.

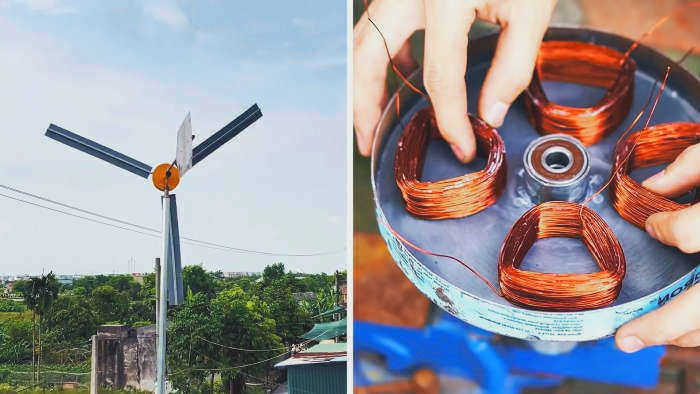

Ветрогенератор на 220 вольт полностью своими руками
Живя на открытой местности, доступной ветру, просто грех не воспользоваться этим и не сделать небольшой ветрогенератор. Он станет источником бесплатной электроэнергии, которую можно получать круглосуточно. Предлагаемая конструкция ветряка вырабатывает 220 вольт, что позволяет использовать его непосредственно в сочетании с некоторыми нетребовательными электроприборами без дополнительного оборудования.
Материалы:

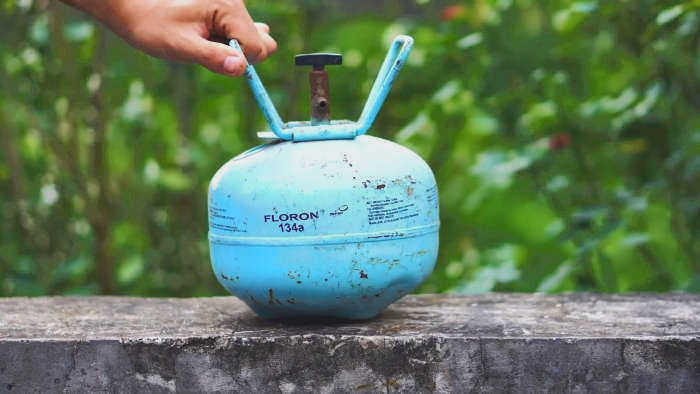

- Туристический газовый баллон;
- 1-2 мм стальной лист;
- болты M6, гайки;
- магниты для электромотора велосипеда — 16 шт;
- эмалированная медная проволока;
- эпоксидная смола;
- алюминиевая профильная труба 10х10 мм;
- пластиковая канализационная труба 110 мм.

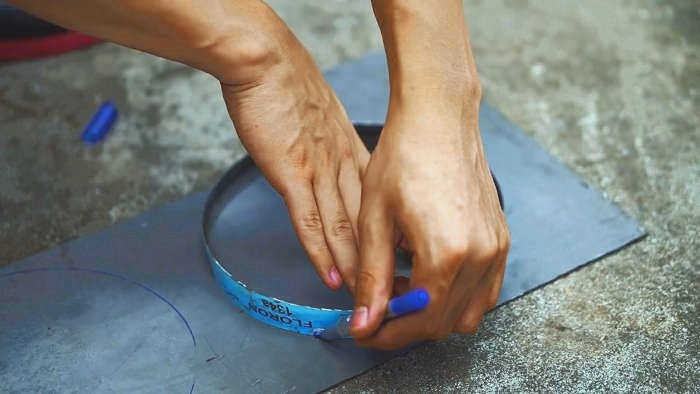

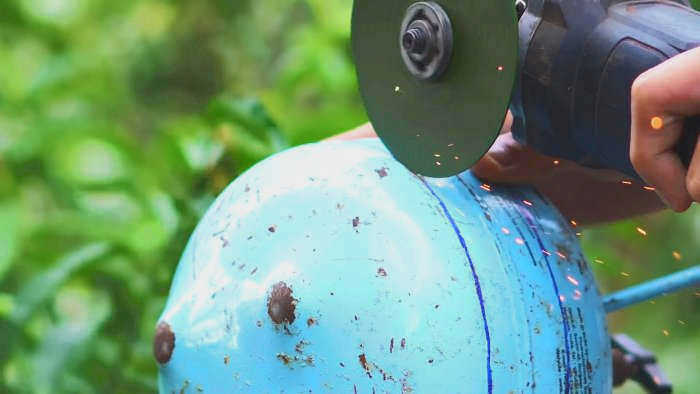

Для изготовления ветряной мельницы из газового баллона или трубы диаметром 200 мм вырезаются 2 кольца шириной 10 и 25 мм.

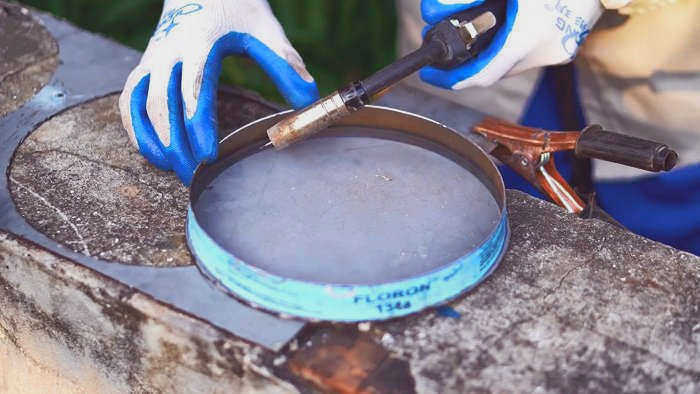

Затем из листовой стали вырезаются пластины. Эти пластины привариваются к кольцам.

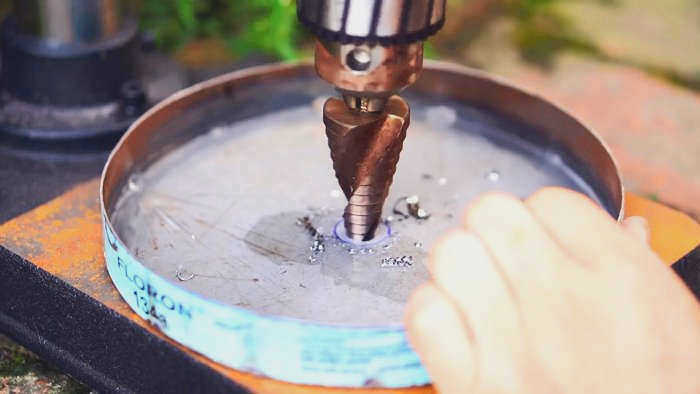

В середине широкого кольца просверливается отверстие для вала ветряной турбины. Это будет служить корпусом статора.
Другая часть будет использоваться для ротора. Его нужно будет разделить на 3 равных сектора и приварить к ним 2 болта для крепления лопастей.
