Цвета и назначение жил трехжильного провода: таблица ГОСТ

В трехжильном кабеле назначение каждой жилы определяется цветом её изоляции согласно государственным стандартам. В стандартной бытовой сети (220/230 В) цвета распределяются так: коричневый — фаза (L), синий или голубой — ноль (N), желто-зеленый — заземление (PE).

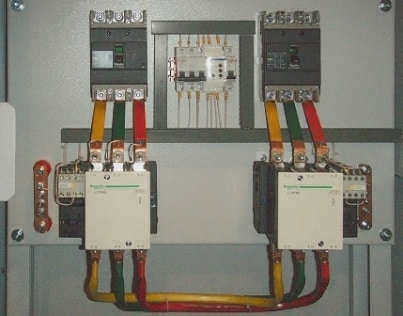

Если вы работаете с трехфазной сетью, где используется три фазных проводника, маркировка будет иной: коричневый (L1), черный (L2) и серый (L3). Правильное понимание этих цветов критически важно для безопасности, так как ошибка при подключении может привести к короткому замыканию или поражению электрическим током.

Системная классификация проводников по ГОСТ

Цветовая идентификация в России регулируется стандартами ГОСТ 33542-2015 и ГОСТ Р 50462-2009. Эти документы устанавливают жесткие правила, чтобы электрики могли однозначно определить функциональную группу кабеля.

Для быстрого понимания используйте следующую таблицу соответствия цветов, буквенных обозначений и их назначения:

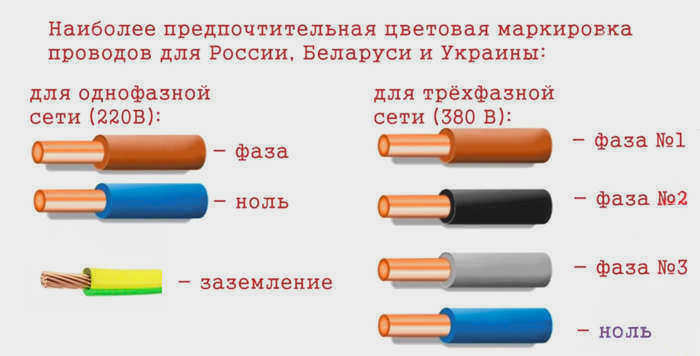

Назначение проводника Буквенное обозначение Цвет изоляции
Фаза (однофазная сеть) L Коричневый
Фаза 1 (трехфазная сеть) L1 Коричневый
Фаза 2 (трехфазная сеть) L2 Черный
Фаза 3 (трехфазная сеть) L3 Серый
Нейтральный проводник (ноль) N Синий или голубой
Защитный проводник (земля) PE Желто-зеленый

Защитный проводник PE всегда имеет двухцветную комбинацию — желтый и зеленый. Согласно нормам, на любом участке такой жилы один из цветов должен занимать от 30% до 70% поверхности изоляции. Использовать чистый желтый или чистый зеленый цвета для идентификации других жил категорически запрещено.

Особенности трехжильных кабелей разных типов

Состав и назначение жил в трехжильном кабеле зависят от его конкретного применения. Не всегда три жилы означают наличие заземления.

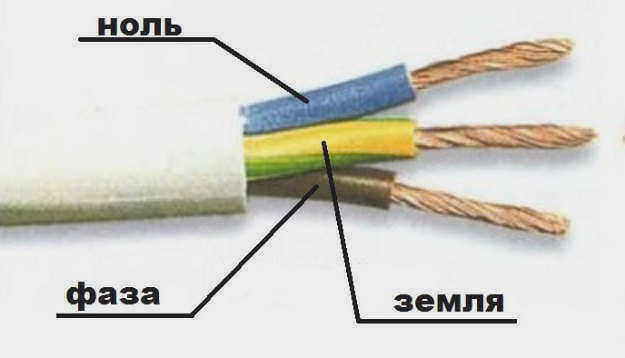

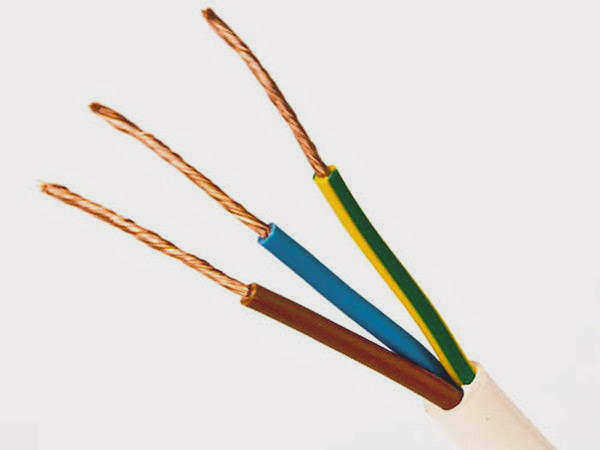

  1. Кабель с защитной жилой. Это самый распространенный вариант для бытовых нужд. В нем присутствуют: коричневый (L), синий (N) и желто-зеленый (PE).

  2. Трехфазный кабель без нейтрали. Применяется в сетях, где требуется только три фазы. Здесь жилы окрашены в коричневый (L1), черный (L2) и серый (L3). В таком кабеле нет «нуля» или «земли» в привычном бытовом понимании.

  3. Совмещенные проводники. В некоторых системах (например, PEN-проводник) функции нуля и земли объединены. Такой проводник имеет синий цвет по всей длине, но на его концах обязательно наносятся желто-зеленые метки.

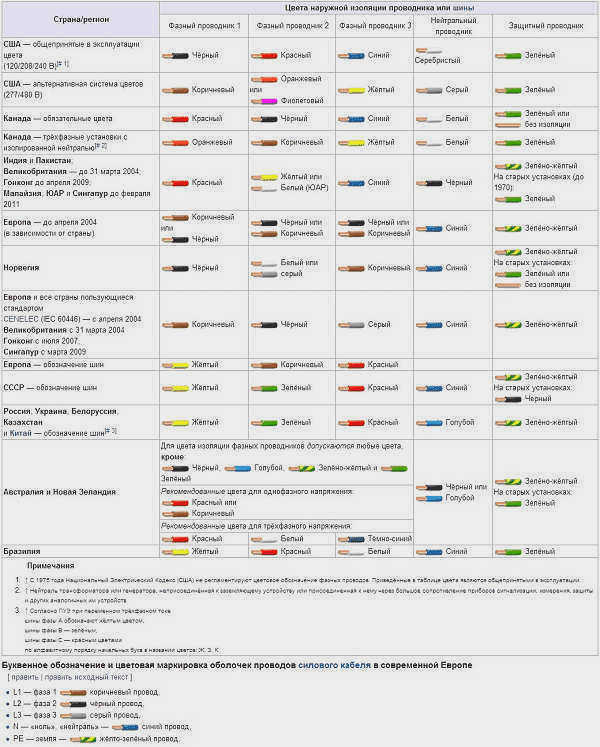

Международные различия: почему нельзя слепо верить цвету

Если вы устанавливаете оборудование, привезенное из другой страны, полагаться только на привычные цвета опасно. Стандарты существенно различаются.

В США (стандарт NEC) ситуация обратная европейской системе. Там белый или серый провод является «нулем», а фазными выступают черный и красный. В России же белый цвет чаще всего используется как фаза. Китайские стандарты (GB) также имеют свои особенности: в однофазной сети там может использоваться красный цвет для обозначения фазы, тогда как в РФ это традиционно коричневый или черный.

Как проверить назначение жил при монтаже

Никогда не полагайтесь исключительно на цвет изоляции, особенно в старых домах. При ремонте или работе с неопознанным кабелем необходимо провести инструментальную проверку.

Для определения фазы используйте индикаторную отвертку. Если светодиод загорается при касании жилы — это фаза (L). Чтобы отличить ноль от заземления в трехжильном кабеле, потребуется мультиметр. Установите прибор на измерение переменного напряжения (режим ACV > 200 В).

Алгоритм проверки следующий:

  • Коснитесь одним щупом фазного провода, а вторым — предполагаемого нуля. Прибор должен показать рабочее напряжение сети (около 220–230 В).

  • Затем коснитесь фазы и предполагаемого заземления. Если показания на экране ниже, чем при первом тесте, то перед вами действительно защитная земля (PE).

Если при касании фазы и предполагаемой «земли» мультиметр показывает такое же напряжение, как и при проверке с «нулем», значит, провода подключены неправильно и вы проверяете две фазные линии или ноль с фазой. В такой ситуации необходимо найти источник ошибки в схеме до начала любых работ.
