Можно ли подключать СИП к автомату без гильз: риски и правила

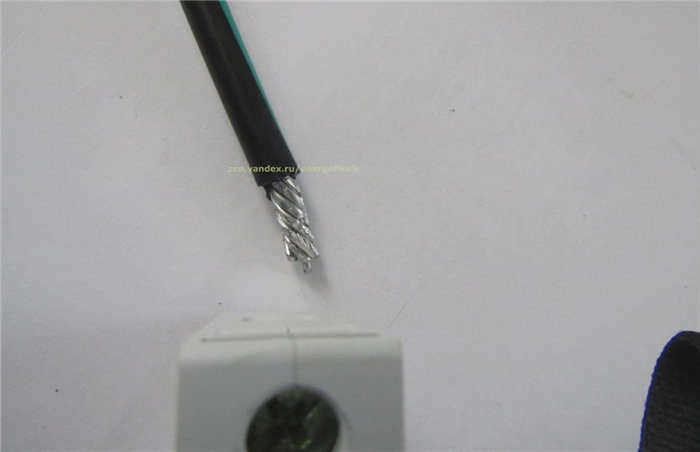

Прямое подключение СИП к автоматическому выключателю категорически запрещено правилами ПУЭ (п. 2.1.79) и нормами пожарной безопасности. Основная причина кроется в физике материалов: алюминиевые жилы СИП обладают высокой текучестью под давлением. При затяжке винта автомата контакт кажется плотным, но со временем алюминий «вытекает» из-под прижима, контакт ослабевает, начинает греться и искрить. Это неизбежно приводит к оплавлению пластикового корпуса щитка или даже пожару.

Почему нельзя соединять СИП с автоматом напрямую

Существует две фундаментальные технические проблемы, которые делают такое решение опасным для жизни и имущества.

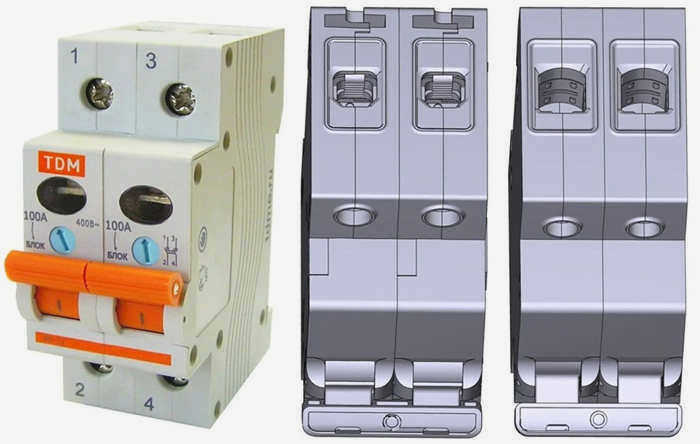

Первая проблема — текучесть алюминия. Алюминий является мягким и пластичным металлом. Под воздействием постоянного механического давления винта автомата и температурных колебаний при прохождении тока жила меняет свою форму. Площадь соприкосновения уменьшается, переходное сопротивление растет, возникает локальный перегрев. Даже если вы будете подтягивать контакты раз в год, процесс деградации металла будет продолжаться до критического момента.

Вторая проблема — гальваническая пара. Клеммы большинства бытовых автоматов изготовлены из меди или латуни. При прямом контакте алюминия и меди возникает электрохимическая реакция (окисление). В условиях даже минимальной влажности в щитке на стыке металлов образуется слой диэлектрика, который еще сильнее увеличивает сопротивление и нагрев.

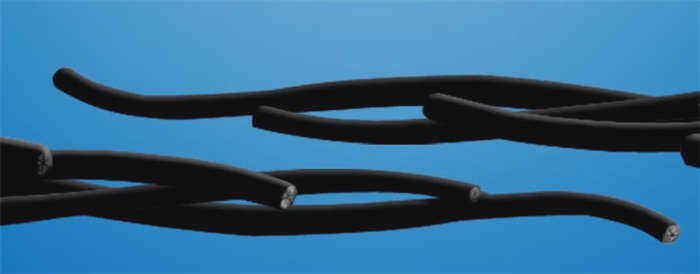

Дополнительный риск несет сама изоляция СИП. Она выполнена из светостабилизированного полиэтилена, предназначенного для работы под открытым небом. Этот материал является горючим и не относится к категории негорючих (в отличие от кабеля ВВГнг-LS), поэтому его прокладка внутри помещений нарушает требования СП 256.1325800.2016.

Как сделать правильно: три варианта подключения

Чтобы обеспечить безопасный ввод электричества, необходимо использовать переходные элементы, которые исключат прямой контакт алюминия с медными клеммами автомата.

Способ №1: Переход на медь снаружи (самый надежный)

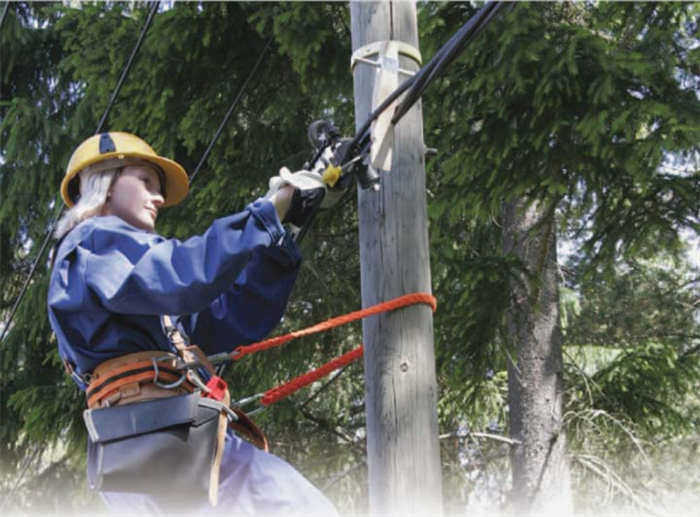

Это идеальный вариант, рекомендованный профессионалами и инспекторами Ростехнадзора. СИП заканчивается на фасаде здания или на опоре, где с помощью специальных прокалывающих зажимов («орехов») происходит переход на медный кабель (например, ВВГнг).

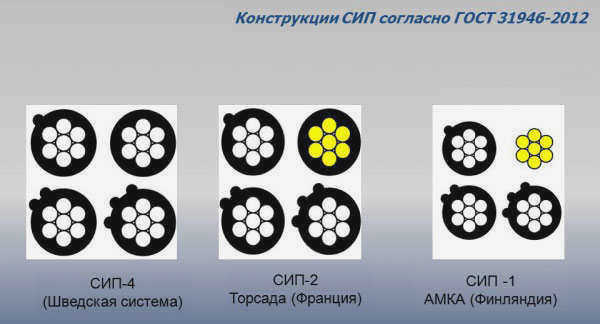

В дом заходит уже готовый медный проводник, который идеально зажимается в клеммах любого автомата. СИП остается снаружи, где он и должен эксплуатироваться согласно ГОСТ 31946-2012. Такой монтаж исключает риск пожара внутри щитка из-за алюминиевых жил.

Способ №2: Использование переходных клемм на DIN-рейку

Если СИП уже заведен в распределительный щит, нельзя просто «вставить» его в автомат. Лучшее решение — установить на DIN-рейку специальные клеммные блоки (адаптеры), предназначенные для перехода с алюминия на медь.

С одной стороны такая клемма имеет конструкцию, рассчитанную на работу с текучим алюминием и предотвращающую его деформацию. С другой стороны из нее выходит медный проводник, который уже подключается к вводному автомату. Это выглядит эстетично и обеспечивает долговечный контакт без необходимости постоянного обслуживания.

Способ №3: Опрессовка наконечниками (вариант «без гильз» в классическом понимании)

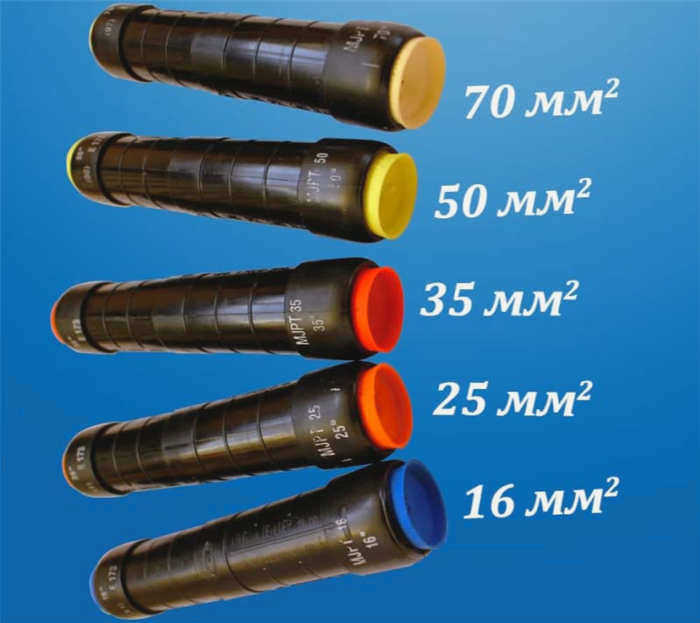

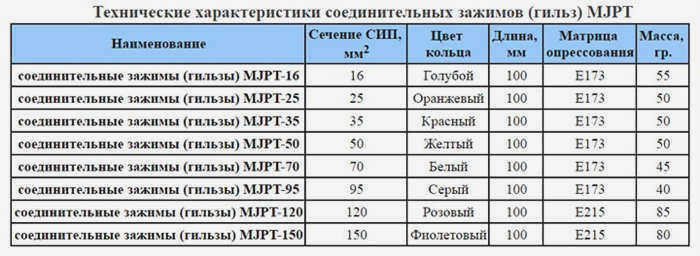

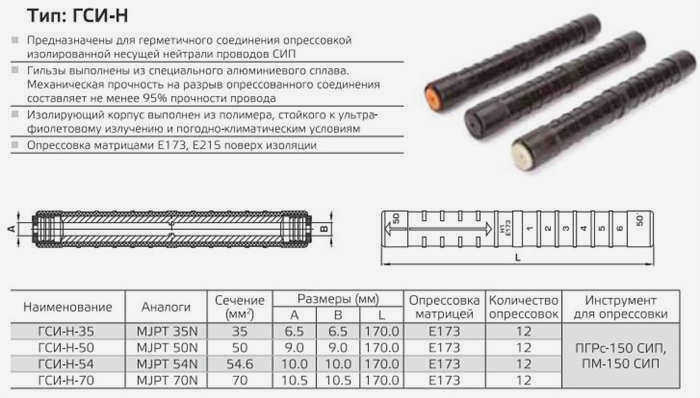

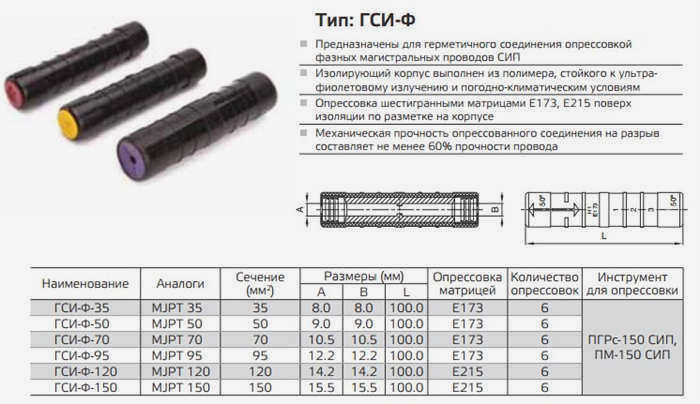

Если вы хотите избежать использования громоздких алюмомедных гильз ГАМ, которые требуют тяжелых гидравлических пресс-клещей, можно использовать штифтовые наконечники.

Наконечник НШАЛ (алюминиевый луженый): жила СИП вставляется в наконечник и обжимается специальным инструментом. Получается жесткий «штырь», который зажимается в клемме автомата как обычный проводник. Это значительно увеличивает площадь контакта и защищает алюминий от деформации внутри винта.
Наконечники НШВИ-А: специализированные наконечники для алюминиевых проводов, позволяющие подготовить многопроволочную жилу к монтажу в модульное оборудование.

При использовании любого метода опрессовки крайне рекомендуется применять специальную кварце-вазелиновую пасту (например, Wago Alu-Plus). Она создает защитный слой на поверхности алюминия, предотвращая появление оксидной пленки и коррозию.

Сводная таблица решений для подключения СИП

Метод	Сложность монтажа	Надежность	Требуемый инструмент
Прокалывающий зажим на фасаде	Средняя	Высокая	Набор ключей, зажимы
Клеммные блоки на DIN-рейку	Низкая	Высокая	Отвертка
Штифтовой наконечник (НШАЛ)	Средняя	Средняя/Высокая	Пресс-клещи, паста
Прямое зажатие в автомат	Очень низкая	Критически низкая	Отвертка

Помните, что ошибка при монтаже ввода может привести к обрыву нулевого провода. В частных домах это часто вызывает скачок напряжения до 380 В, что мгновенно выводит из строя бытовую технику и создает угрозу жизни. Если в щитке уже появился запах гари или видны следы оплавления изоляции, немедленно отключите питание и вызывайте специалиста для проверки цепи мегаомметром.
