Симисторный регулятор оборотов вентилятора: принцип работы

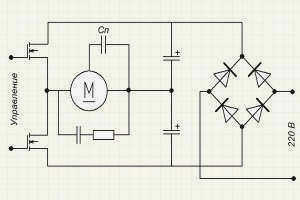

Симисторный регулятор оборотов вентилятора работает на принципе фазового управления, изменяя величину напряжения, подаваемого на двигатель переменного тока. Это позволяет плавно изменять скорость вращения в диапазоне от минимально стабильного значения до полного номинала сети 220 В (или 230 В). Такие устройства незаменимы для оптимизации воздухообмена и снижения шума при работе вентиляционных систем.

Типы двигателей и совместимость

Не каждый вентилятор можно подключать к симисторному регулятору. Данный метод управления подходит исключительно для однофазных асинхронных двигателей с конденсаторным пуском. Симисторное регулирование (фазовое управление) эффективно меняет напряжение, но не частоту тока.

Если ваш вентилятор оснащен электроникой другого типа или иным способом управления, использование симисторного модуля может привести к поломке двигателя. При подборе оборудования всегда проверяйте технический паспорт мотора на предмет возможности регулирования напряжения.

Технические риски при эксплуатации

Использование регулятора требует понимания физики процессов, происходящих в обмотках двигателя. Существуют два критических нюанса, о которых нужно знать до начала монтажа.

Во-первых, при снижении скорости вращения более чем на 50% от номинальной может возникнуть повышенный электромагнитный шум (гул). Это связано с особенностями работы симистора и изменениями в магнитном поле двигателя. Во-вторых, работа на низких оборотах вызывает дополнительный нагрев двигателя. Охлаждение мотора часто зависит от скорости его собственного вращения, поэтому при малых скоростях теплоотдача ухудшается.

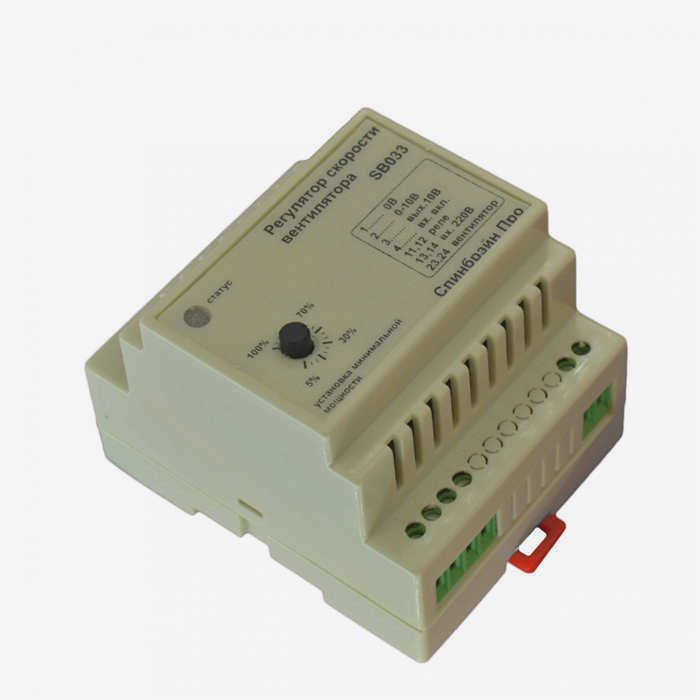

Для точной настройки системы многие промышленные регуляторы оснащаются регулировочным винтом на корпусе. Он позволяет оптимизировать минимальную частоту вращения под конкретные требования объекта.

Выбор и параметры готовых регуляторов

При покупке устройства важно ориентироваться не только на мощность вентилятора, но и на электрические характеристики самого прибора. Основные параметры включают напряжение сети, максимальный рабочий ток и класс защиты.

Ниже приведены примеры характеристик популярных моделей регуляторов серии СРМ:

• СРМ 250 W: напряжение 220 ± 10%, мощность 0,25 кВт, макс. ток 1,3 А, предохранитель 1,5 А, класс защиты IP 20.

• СРМ 500 W: напряжение 220 ± 10%, мощность 0,5 кВт, макс. ток 2,3 А, предохранитель 2,5 А, класс защиты IP 20.

• СРМ 800 W: напряжение 220 ± 10%, мощность 0,8 кВт, макс. ток 3,6 А, предохранитель 4,0 А, класс защиты IP 20.

• СРМ 1000 W: напряжение 220 ± 10%, мощность 1,0 кВт, макс. ток 4,5 А, предохранитель 5,0 А, класс защиты IP 20.

Модели с индексом W/M (например, СРМ 500 W/M) отличаются тем, что их выходная цепь не защищена от перегрузки. В этом случае необходимо обязательно устанавливать отдельный автоматический выключатель или предохранитель соответствующего номинала, чтобы избежать выхода устройства из строя.

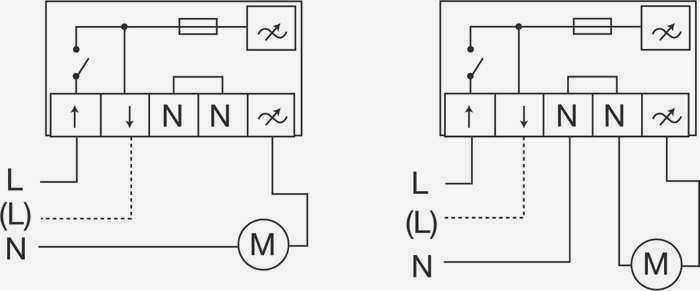

Монтаж и установка

Существует два основных сценария монтажа регулятора в зависимости от типа помещения и задач:

1. Наружный монтаж. Регулятор устанавливается на открытую поверхность с использованием корпуса, который обычно входит в комплект поставки. Это удобно для технических зон или складских помещений.

2. Скрытый монтаж. Устройство монтируется внутри стены или непосредственно в монтажную коробку. Такой способ эстетичен и подходит для жилых или офисных пространств.

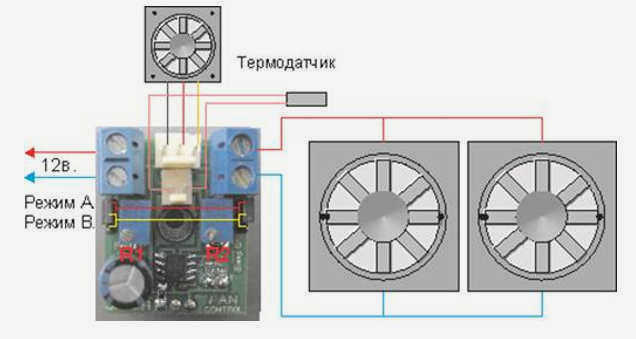

При подключении через зажимы для гибких проводов важно соблюдать усилие затяжки, которое составляет 0,3 Н/м². Регуляторы серии СРМ W/M часто применяются для управления круглыми канальными вентиляторами диаметром от 160 мм. Если вы планируете управлять несколькими вентиляторами одновременно через один регулятор, убедитесь, что их суммарный потребляемый ток не превышает максимально допустимое значение прибора.

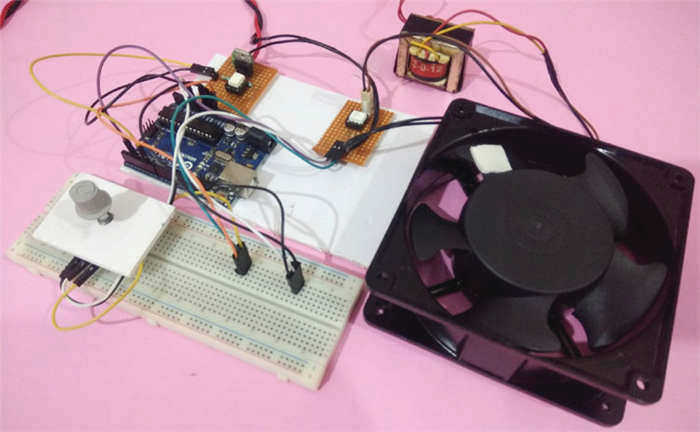

DIY-решение: управление с помощью Arduino и симистора

Для тех, кто создает системы управления самостоятельно, существует возможность собрать регулируемый блок на базе микроконтроллера. В такой схеме Arduino генерирует ШИМ-сигнал (широтно-импульсную модуляцию), который управляет открытием и закрытием симистора BT136.

Процесс работы DIY-регулятора делится на несколько инженерных этапов:

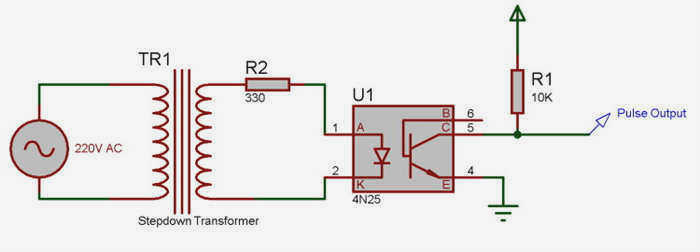

• Детектор пересечения нуля. С помощью понижающего трансформатора (0–9 В) и оптопары 4N25 система определяет момент, когда напряжение в сети проходит через ноль. Это нужно для синхронизации импульсов Arduino с фазой переменного тока.

• Схема контроля фазового угла. На основе данных от детектора микроконтроллер вычисляет, в какой именно момент полупериода нужно подать сигнал на открытие симистора. Чем позже подается импульс, тем меньше энергии получает вентилятор.

• Генерация управляющего сигнала. Оптопара MOC3021 изолирует низковольтную часть (Arduino) от высоковольтной части (симистор), передавая импульс для управления затвором TRIAC.

Помните про безопасность: работа с напряжением 220 В крайне опасна. Никогда не прикасайтесь к компонентам схемы под напряжением и используйте гальваническую развязку через оптопары, как описано в схеме.
