Схема подключения выключателя света: правила и типы схем

Для правильного подключения выключателя необходимо соблюдать главное правило электробезопасности: выключатель должен разрывать только фазный провод, а не нулевой. Если в цепи будет разрываться ноль, то даже при выключенном свете на цоколе лампы или внутри светильника останется напряжение, что приведет к удару током при замене лампочки.

Классификация схем подключения

Производители электротехники используют числовые обозначения для упрощения выбора оборудования под конкретную задачу. Понимание этих кодов позволяет не ошибиться при заказе компонентов.

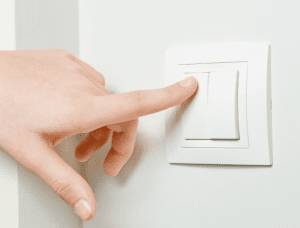

Схема 1. Это самый простой одноклавишный выключатель, который управляет одной группой освещения. Он предназначен для включения и выключения одного светильника или группы ламп.

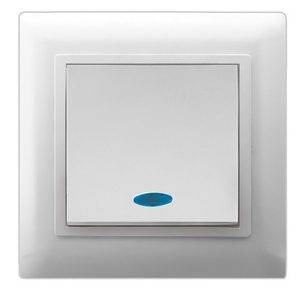

Схемы 1А или 1L. Такие обозначения указывают на то, что модель является одноклавишной, но оснащена встроенной подсветкой (светодиодной или неоновой). Это помогает найти устройство в темноте. При последовательном соединении двух таких выключателей подсветка работать не будет.
Схема 5. Данное обозначение относится к двухклавишным выключателям. Они позволяют управлять двумя независимыми группами света, например, отдельно основным светом люстры и декоративными бра. Варианты 5А или 5L означают наличие подсветки в двухклавишной модели.
Схемы 6 и 7. Эти обозначения используются для проходных переключателей. Они позволяют управлять одной группой освещения из двух разных точек, что крайне удобно в длинных коридорах или лестничных пролетах.

Подготовка к монтажу и инструменты

Прежде чем приступать к работе, необходимо подготовить рабочее место и собрать необходимый комплект инструментов. Ошибки на этапе подготовки могут привести к повреждению изоляции или неисправности всей сети.

Для качественного монтажа вам потребуются:

Индикаторная отвертка (обязательно для проверки отсутствия напряжения).

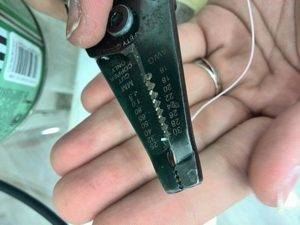

Стриппер — специализированный инструмент для снятия изоляции, который работает точнее ножа.
Пассатижи или плоскогубцы.
Плоская и крестовая отвертки разных размеров.
Строительный уровень (необходим при установке нескольких выключателей в ряд).

Первым шагом всегда идет обесточивание. Найдите нужный автоматический выключатель в электрощите и переведите его в положение «выкл». После этого обязательно проверьте отсутствие напряжения индикаторной отверткой. Приложите палец к металлическому основанию рукоятки, а наконечник — к проводнику; если лампочка внутри отвертки не горит, значит, цепь разорвана и можно приступать к работе.

Технические характеристики выключателей

При выборе устройства учитывайте его номинальные параметры, чтобы избежать перегрева контактов. Стандартные бытовые выключатели рассчитаны на напряжение 220 В и силу тока до 10 А. Если планируется подключение мощных групп осветительных приборов, выбирайте модели с номиналом 16 А.

Обращайте внимание на маркировку AX или X. Она означает, что устройство адаптировано к работе с различными типами нагрузок, включая светодиодные и люминесцентные лампы. Также критически важна степень защиты IP. Для сухих комнат достаточно стандарта IP20, но для влажных зон (санузлы) необходимо выбирать приборы с защитой не ниже IP44.

Пошаговый алгоритм установки

Процесс монтажа зависит от того, какая проводка используется в вашем помещении: скрытая (в стенах под штукатуркой) или открытая (по поверхности стен).

Монтаж скрытого типа

Сначала в стене делается углубление под монтажную коробку. Если вы устанавливаете новый выключатель там, где его раньше не было, необходимо закрепить распределительную коробку с помощью гипса.

Подготовьте провода: снимите внешнюю оболочку кабеля, а затем удалите около 2–3 см изоляции с каждого жилы.
Определите клеммы на механизме. Обычно вход фазы обозначается буквой L или цифрой 1, а выходы — стрелками или цифрами 3.
Подключите провода: фазный провод от распределительной коробки вставьте в клемму L. Провод, идущий от выключателя к светильнику, подключите к выходной клемме.
Закрепите механизм в подрозетнике с помощью винтов или распорок.
Установите декоративную панель (крышку).

Монтаж накладного типа

Этот вариант проще и быстрее, так как не требует штробления стен. Выключатель крепится непосредственно к поверхности стены или деревянной планки с помощью саморезов. Провода в этом случае укладываются в пластиковые кабель-каналы. При монтаже накладного устройства провода обрезаются практически вплотную к корпусу выключателя.

Типичные ошибки при подключении

Самая опасная ошибка — это перепутанная полярность, когда через выключатель разрывается нулевой провод (N). Как уже упоминалось, это оставляет светильник под напряжением даже в выключенном состоянии.

Еще одна проблема связана с использованием выключателей с подсветкой и энергосберегающих ламп. Если в люстре установлена светодиодная или люминесцентная лампа с пускорегулирующим аппаратом, ток от индикатора может заряжать конденсатор фильтра. Это приводит к тому, что лампа начинает мигать или мерцать даже при выключенном свете. В таких случаях рекомендуется использовать лампы накаливания или подбирать специальные совместимые модели.
