Поплавковый выключатель: зачем он нужен и что следует учитывать при его выборе и установке?

Надежный, практичный и простой в использовании, поплавковый выключатель обеспечивает правильное автоматическое управление электронасосами в системах канализации, дренажа, водоотведения и водоснабжения, выполняет функцию датчика уровня воды и защищает от сухого хода.

Правильно подключенный, прибор контролирует работу элементов коммуникации и включает или выключает насос при изменении допустимого уровня воды или другой жидкости в системе. Его можно устанавливать в различных накопительных баках, резервуарах, цистернах, колодцах и т.д.

Конструкция и особенности устройства

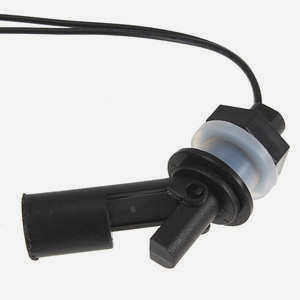

Поплавковый выключатель имеет элементарную конструкцию. Внутри корпуса, изготовленного из прочного термостойкого пластика, находится рабочий электрический выключатель. Здесь же находится рычаг для переключения контактов в выключателе и стальной шарик, который изменяет положение рычажного элемента при изменении положения самого поплавка.

Устройство такого типа является универсальным бытовым прибором, поскольку одинаково хорошо реагирует как на переполнение, так и на опорожнение резервуара.

Несмотря на простую конструкцию, поплавковый выключатель очень эффективен и способен выполнять несколько задач одновременно. Это значительно упрощает эксплуатацию системы и продлевает ее безупречное функционирование.

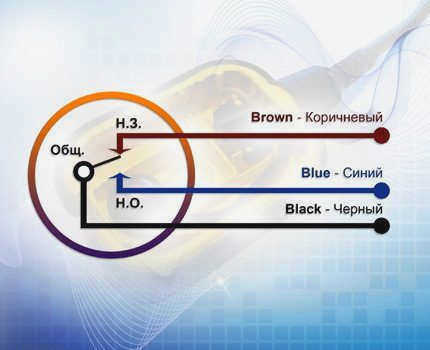

От переключателя идет кабель с тремя проводами — синим, коричневым и черным. Один из них (черный) является общим, коричневый выходит из нормально замкнутых, а синий — из нормально разомкнутых контактов выключателя.

Когда поплавок в баке находится в нижнем положении, цепь между синим и черным проводами замкнута. Если устройство перемещается в положение "вверх", контакты между коричневым и черным компонентами замкнуты. В любом случае провод, не включенный в электрическую схему, должен быть надежно и правильно изолирован.

Особые требования предъявляются также к кабелю питания и корпусной коробке. Первый должен обладать высокой степенью водонепроницаемости, а второй должен быть полностью водонепроницаемым и непроницаемым.

Выбор правильного датчика

На выбор датчика уровня наполнения влияет ряд факторов:

• Состав жидкости. Важно знать количество примесей в воде. Примеси могут изменить плотность и проводимость жидкости, что приведет к неточным показаниям обычного датчика.
• Емкость резервуара и материал.
• Функциональное назначение резервуара для получения жидкости.
• Тип контроля. Важно отслеживать минимальный и максимальный уровень заполнения резервуара.
• Возможность подключения устройства к общей системе автоматизации, например, к "умному дому".
• Коммутационные характеристики устройства.

Читайте также: Марки и обозначения электродов для сварки нержавеющей стали

Существует еще много критериев для выбора датчика. Однако они малопригодны для бытового применения. Параметры выбора можно значительно сократить, если сосредоточиться на следующих параметрах:

1. Емкость резервуара.
2. Режим работы.
3. Схема управления.

Значительное сокращение критериев выбора дает возможность выбрать датчик в магазине по достаточно низкой цене. Это также делает возможным изготовить прибор самостоятельно, не снижая качества реакции и безопасности использования.

Изготовление датчика самостоятельно

Предположим, что перед нами стоит задача автоматизировать использование насоса Задача — автоматизировать использование водяного насоса для подачи воды на виллу или в дом отдыха. Как правило, вода закачивается в накопительный бак, и необходимо обеспечить автоматическое отключение насоса при заполнении накопительного бака. Для этой цели не нужны сложные и дорогие датчики. Вы можете сконструировать устройство на основе геркона, которое прекрасно справится с этой задачей своими руками. Назовем его поплавковым клапаном уровня воды в электрическом баке на основе геркона.

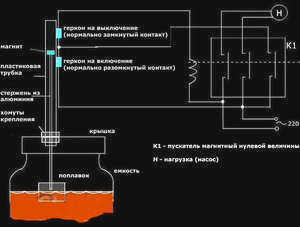

Герконовый переключатель

Геркон — это переключатель, который является исполнительный элемент в устройстве герконового датчика уровня воды для управления насосом. Он выглядит как небольшой герметичный стеклянный контейнер с вакуумом внутри или инертным газом. Внутри находится замкнутая или разомкнутая группа контактов, проще говоря, два замкнутых или разомкнутых контакта из ферромагнитного материала с золотым или серебряным верхним покрытием. При воздействии магнитного поля контакты намагничиваются и отталкиваются друг от друга.Это приводит либо к размыканию цепи, к которой они подключены, останавливая ее работу, либо к замыканию цепи и включению. Герконы могут быть двух типов:

• Геркон с нормально замкнутыми контактами.
• Геркон с нормально разомкнутыми контактами.

Среда внутри стеклянной колбы предотвращает окисление контактов и образование искр при замыкании контактов.

Конструкция герконового выключателя

Основные области применения поплавковых выключателей

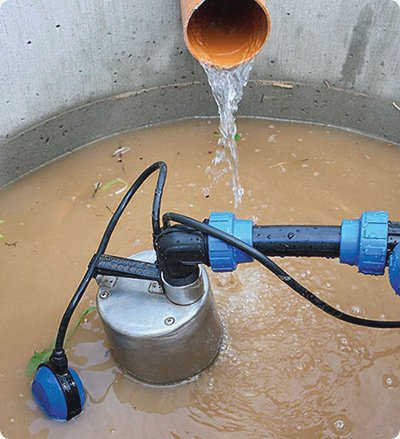

В простейшем случае поплавок автоматически включает насос (замыкая контакты внутри поплавка и подавая питание на насос), когда уровень воды поднимается до верхнего уровня, и выключается, когда уровень воды откачивается до минимального (работа в режиме дренажа или защита от сухого хода). По этому принципу работают все дренажные и канализационные насосы со встроенными поплавковыми выключателями, а также колодезные насосы (с/х защита).

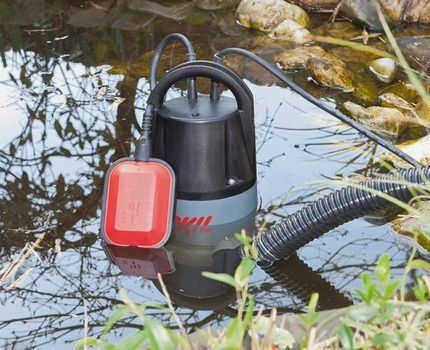

Встроенный поплавковый выключатель обычно устанавливается на однофазных канализационных насосах мощностью до 1,5 кВт для установки в резервуаре.

Если насос заполняет резервуар, поплавок отключает насос при достижении верхнего уровня и снова включает его при достижении минимального уровня жидкости в резервуаре.

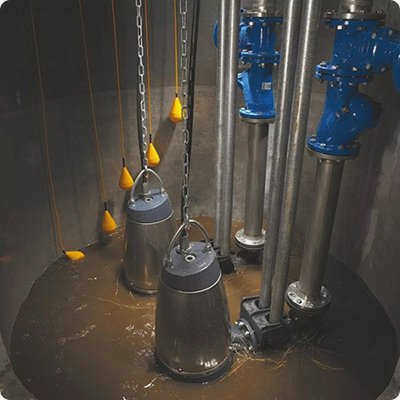

Для управления одним или двумя канализационными насосами можно одновременно использовать от 2 до 5 поплавков. Работа насоса(ов) контролируется шкафом управления, к которому подключены поплавки.

Подключение поплавка(ов) к насосу

Прямое подключение одного поплавка к насосу очень легко описать самым простым способом. Один провод от насоса идет непосредственно к розетке, независимо от его цвета (провод заземления оставьте в скобках). Другой провод от насоса, который со временем также пойдет к розетке, обрезается в удобном месте, и в образовавшемся зазоре соединяются два провода от поплавка. Вот и все! Для универсального поплавка (3 провода) обратитесь к инструкции и выберите правильные цвета проводов поплавка. Если вы ошиблись, проложите от поплавка провод другого цвета. Лучше всего заглянуть в инструкцию, где всегда указаны цвета проводов для каждого типа работы. Тип насоса (погружной или поверхностный) не играет роли.

Характеристики для совершения правильной покупки

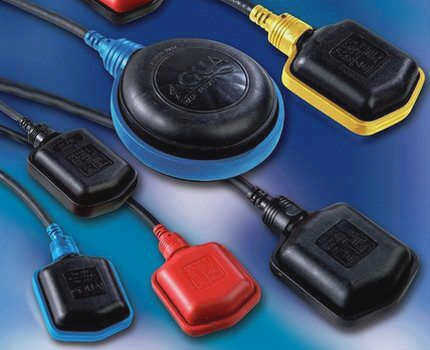

Перед покупкой поплавкового индикатора важно четко определить диапазон и способ использования, а также электрические характеристики, размеры и длину кабеля устройства. Если поплавок будет использоваться в целях дренажа или забора воды, может быть достаточно бюджетной модели легкого типа. Он обладает достаточной плавучестью, четко реагирует на уровень впуска в контролируемом резервуаре и при возникновении каких-либо изменений немедленно подает сигнал другим частям системы, участвующим в процессе. Однако для дренажных и фекальных систем потребуются специальные тяжелые и дорогие модули (иногда они даже не оснащены грузами), так как их конструкция предполагает плотное взаимодействие с агрессивной средой. Стоит отметить, что в случае с чистой водой их приобретать не стоит, так как отдача от них будет равна легким, но цена на порядки выше.

Некоторые нюансы электрических характеристик

Напряжение и сила тока поплавкового блока должны четко соотноситься с аналогичными параметрами используемого насосного оборудования. Напряжение обычно составляет 220 В, с допуском от 5 до 10 процентов (в обоих направлениях). Однако ток на выключателе должен превышать пределы, требуемые насосом. В инструкции к поплавку часто указывается активная/реактивная нагрузка. Поэтому при подключении к насосу необходимо учитывать реактивную нагрузку.

Температурный диапазон поплавковых устройств достаточно велик — поэтому беспокоиться по этому поводу совершенно не стоит. Еще одним моментом является длина исходящего соединительного кабеля — стандартно она составляет от 2 до 10 метров. Устройства с более коротким кабелем подходят для неглубоких бытовых резервуаров, в то время как длинные кабели будут хорошо работать для резервуаров водоснабжения или глубоких колодцев или скважин.

Оценка лучших поплавковых выключателей на 2023 год

Механические модели

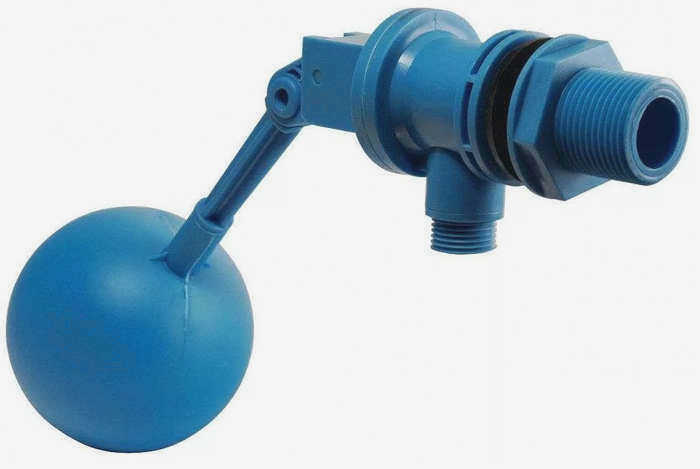

3 место: Aquatec 1″ 0-16-3065.

Простой и надежный в эксплуатации агрегат, больше для бытовых работ. В промышленных условиях лучше устанавливать группу одновременно с помощью штанги. Имеет все необходимые функции и прост в установке.

НазначениеПаспорт

Страна-производитель	Россия
Тип подключения	Н1
Материал	Пластик
Рабочее давление, бар	6
Рабочая температура, градусы Цельсия	от 0 до + 50
Цена, руб.	1300

"Акватек 1" 0-16-3065
Преимущества:

• Простой монтаж;
• Высокая надежность;
• Высокое качество сборки.

Недостатки:

• Недостаточная функциональность для промышленных возможностей.

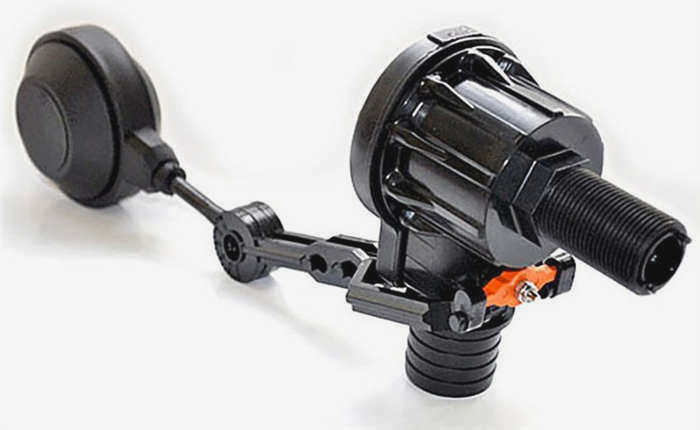

2 место: "NNT" QuickStop 1

Еще одна стандартная модель, предназначенная для бытового использования. По отзывам покупателей, она имеет более прочную конструкцию, а процесс блокировки намного понятнее. Даже со временем регулировочный рычаг не требует замены. Установка и интеграция с резервуаром проста и интуитивно понятна.

НазваниеИндекс

Страна производства	Италия
Тип соединения	Н1
Материал	Пластик
Рабочее давление, бар	6
Рабочая температура, градусы Цельсия	от 0 до + 50
Цена, руб.	1800
