Подвес для СИП кабеля на столб: виды и правила выбора

Для надежного крепления самонесущего изолированного провода (СИП) на столбах или фасадах зданий необходимо использовать специализированную арматуру, которая делится на два принципиально разных типа: промежуточную и анкерную. Выбор зависит от того, где именно вы устанавливаете кабель — на прямом участке линии или в месте её завершения/поворота.

Классификация арматуры по назначению

При проектировании воздушной линии важно разделять элементы крепления по их функциональной нагрузке. Ошибка в выборе типа зажима приведет к чрезмерному натяжению провода, его обрыву при обледенении или повреждению изоляции.

Промежуточный подвес

Этот тип арматуры применяется на прямых участках трассы и на промежуточных опорах. Его главная задача — удерживать кабель без создания сильного натяжения. Конструкция позволяет проводу «дышать», то есть свободно перемещаться вдоль своей оси при изменении температуры. Это критически важно, так как алюминиевые жилы расширяются на жаре и сжимаются на морозе. Если закрепить кабель жестко, температурные деформации со временем разрушат крепление или порвут провод.

Промежуточные подвесы обычно состоят из кронштейна, который крепится к опоре, и полимерного держателя (зажима). Держатель изготавливают из прочных светостабилизированных материалов, которые не боятся ультрафиолета и не становятся хрупкими на солнце.

Анкерный (натяжной) зажим

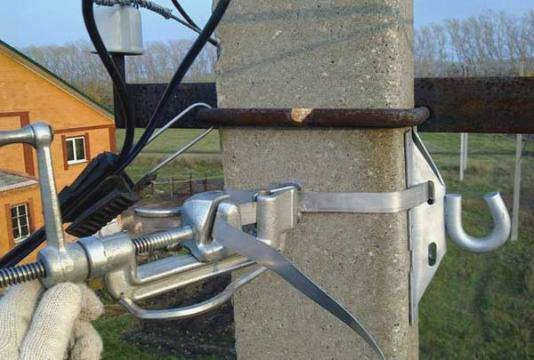

Анкерные зажимы используются в точках, где линия заканчивается или меняет направление. Их устанавливают на концевых опорах, при поворотах магистрали под углом (в том числе до 90 градусов), а также на переходах через дороги и местах ответвлений. В отличие от промежуточных, анкерные зажимы принимают на себя всю механическую нагрузку линии. Если расстояние между опорами превышает 25 метров, использовать только промежуточные подвесы нельзя — необходимо применять исключительно анкерное крепление.

Технические критерии выбора крепежа

Чтобы подобрать правильный комплект, ориентируйтесь на три ключевых параметра: разрушающую нагрузку, сечение провода и условия эксплуатации.

Разрушающая нагрузка. Этот показатель измеряется в килоньютонах (кН). Он определяет механическую силу, которую выдержит изделие до момента поломки. Для стандартного ввода электричества в частный дом обычно подбирают зажимы с нагрузкой от 4 до 12 кН.

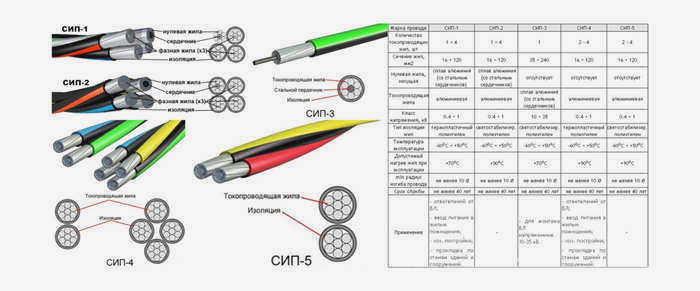

Соответствие сечению. У каждого зажима есть строго определенный диапазон работы. Например, для СИП-2 с сечением 16–25 мм² требуются одни изделия, а для более массивного СИП-4 (35–70 мм²) — другие. Попытка установить зажим неподходящего размера приведет к плохому контакту и перегреву.
Защита от коррозии. Поскольку арматура находится под открытым небом, металл должен быть защищен. Лучшим вариантом является горячее цинкование, которое обеспечивает долгий срок службы. Допустимо использование оцинковки с полимерным слоем.

Правила монтажа и сопутствующие материалы

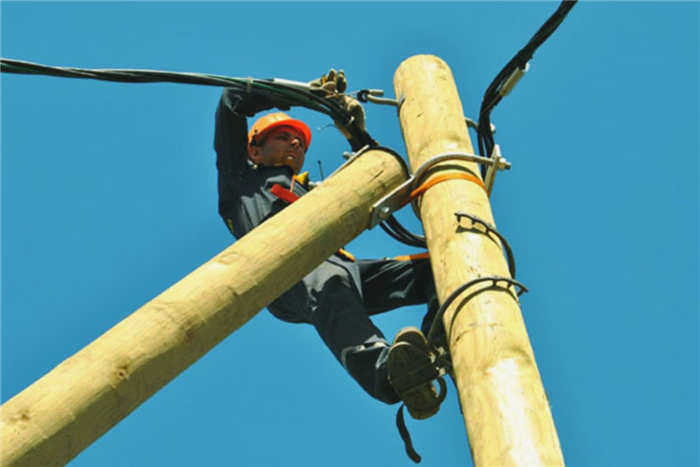

Монтаж должен проводиться строго при отключенном напряжении. Процесс начинается с закрепления кронштейна на столбе или стене. Для фиксации кронштейнов используют либо болты, либо ленту из нержавеющей стали.

При работе с зажимами соблюдайте следующие правила:

Используйте динамометрический ключ при затяжке. Избыточное усилие просто сломает корпус изделия, а недостаточная затяжка вызовет нагрев контакта и последующее возгорание.
Для натяжения линии применяйте талрепы.
Если в схеме используются прокалывающие зажимы (для ответвлений), обязательно проверяйте наличие силиконовой смазки внутри них. Без этой смазки соединение может выйти из строя уже через год эксплуатации.

Помимо основных зажимов, для полноценного монтажа вам могут понадобиться дополнительные компоненты: раскаточные ролики для протяжки кабеля, спиральные вязки и бугеля. Правильный подбор всей совокупности арматуры гарантирует, что линия выдержит не только вес самого провода, но и давление гололеда или сильный ветер.
