Как подключить трехклавишный выключатель света: схема и монтаж

Для подключения трехклавишного выключателя в подрозетник должно приходить 4 провода: один фазный от распределительного щита (вход) и три фазных провода, идущих к каждой из групп светильников (выходы). В распределительной коробке при этом соединяются все нулевые провода от потребителей с общим нулем сети, а заземляющие жилы объединяются между собой.

Инструменты и подготовка к работе

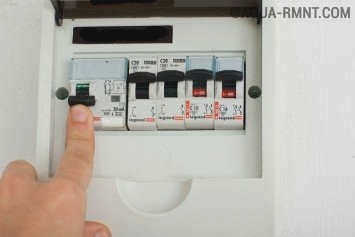

Прежде чем разбирать выключатель или прикасаться к проводам, необходимо полностью обесточить сеть. Переведите рычаг автоматического выключателя в щитке в нижнее положение. Обязательно проверьте отсутствие напряжения с помощью индикаторной отвертки: прикоснитесь ею к клемме или оголенному проводу. Если светодиод на инструменте не загорелся, напряжение отсутствует и можно начинать монтаж.

Для качественной установки вам понадобятся следующие инструменты:

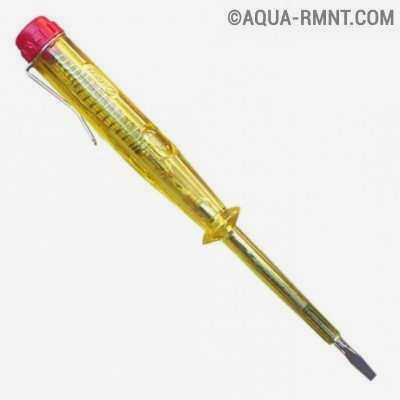

Индикаторная отвертка для поиска фазы;
Набор изолированных отверток (плоская и крестовая);
Стриппер или нож электрика для снятия изоляции;
Пассатижи и кусачки;
Мультиметр для прозвонки цепей;
Уровень для ровной фиксации механизма.

Материалы включают сам трехклавишный выключатель, кабель ВВГ сечением 1,5 мм² (4-жильный от коробки к выключателю и 3-жильные к группам света), клеммники WAGO на 3–5 входов, глубокий подрозетник (минимум 60 мм) и алебастр для крепления.

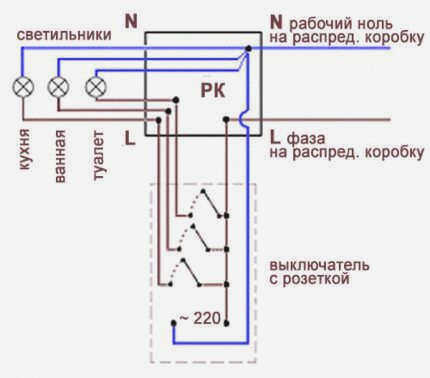

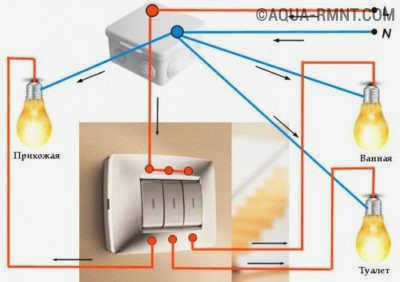

Устройство и схема подключения трехклавишного выключателя

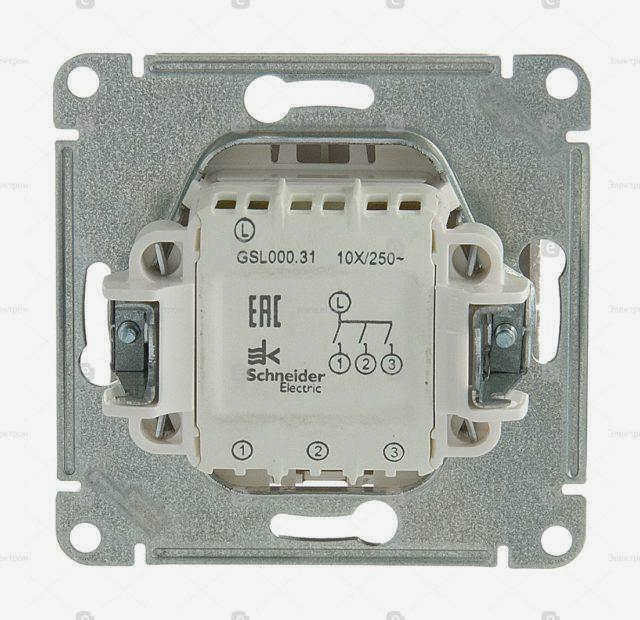

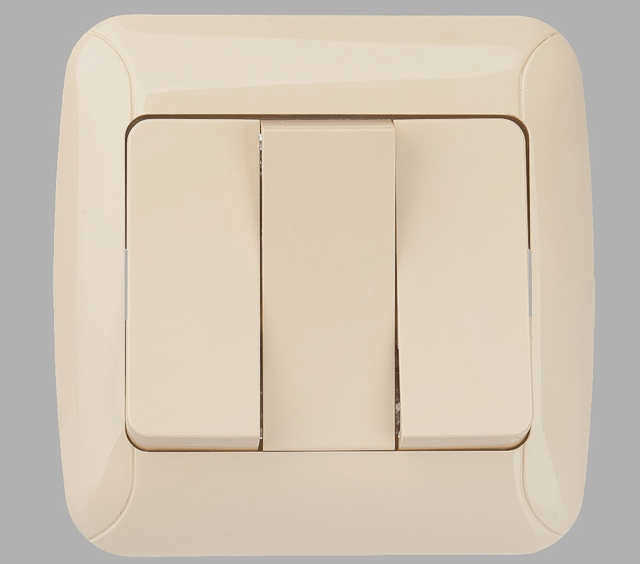

Трехклавишный выключатель представляет собой три независимых механизма в одном корпусе. Внутри находятся контакты, которые замыкают или размыкают электрическую цепь при нажатии на клавишу. На задней стороне корпуса всегда указана схема подключения и маркировка клемм.

Ключевые обозначения:

L (или Common/вход) — общая клемма для фазного провода, который приходит от щитка или распределительной коробки;
L1, L2, L3 (или 1, 2, 3) — выходные контакты, к которым подключаются провода, ведущие к первой, второй и третьей группе ламп соответственно.

Если вы используете модель с подсветкой клавиш, помните: светодиоды внутри могут вызывать мерцание LED-ламп при выключенном свете. Чтобы этого избежать, выбирайте качественные лампы или модели выключателей без встроенной индикации.

Пошаговый алгоритм монтажа

1. Подготовка кабелей и подрозетника

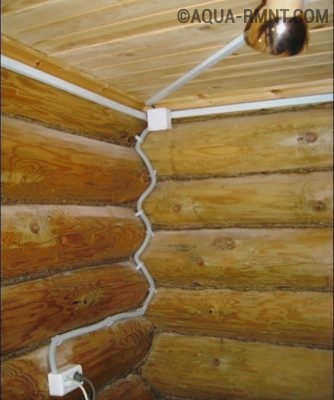

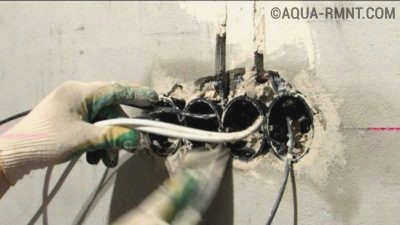

Если вы делаете скрытую проводку с нуля, используйте штроборез для создания каналов в стене. Устанавливайте трехклавишный выключатель на высоте 0,9–1,5 метра от пола. Поскольку механизмы «трешек» габаритнее обычных, выбирайте подрозетники увеличенной глубины (60–65 мм), чтобы провода не мешали установке корпуса.

В подрозетнике оставьте запас кабеля около 15–20 см. Снимите внешнюю изоляцию на 10 см и зачистите жилы на 10–12 мм с помощью стриппера. Для удобства маркируйте провода: фазный вход — «L», выходы к лампам — «L1», «L2» и «L3».

2. Работа в распределительной коробке

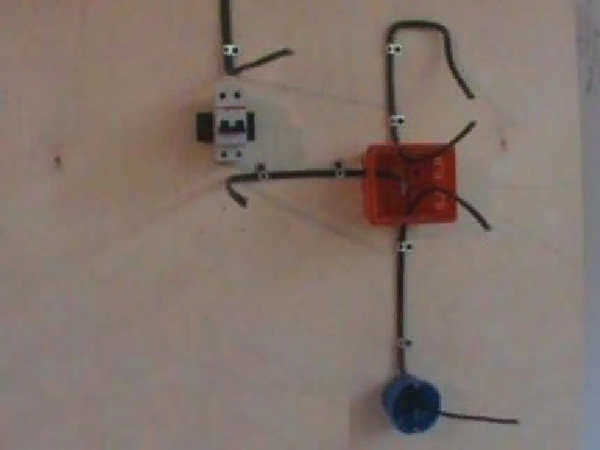

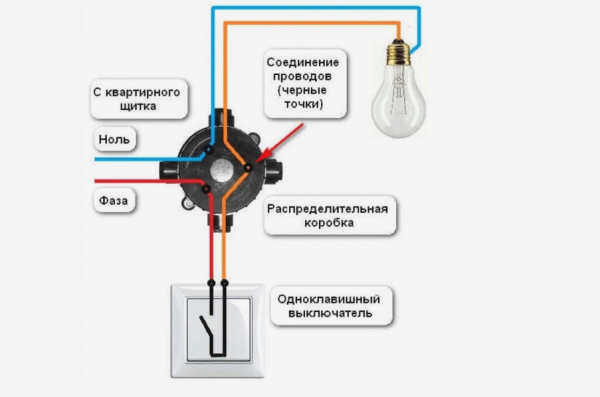

Это самый ответственный этап, где совершается большинство ошибок. В коробке происходит разделение потоков энергии.

Сгруппируйте все синие провода (нули) от щитка и всех светильников в один клеммник WAGO.
Объедините все желто-зеленые жилы (заземление) между собой.
Фазу от щитка соедините с коричневым или черным проводом, который идет на вход L выключателя.
Три фазных провода, идущих от выхода выключателя, соедините по отдельности с соответствующими фазными жилами каждой группы освещения.

3. Сборка механизма

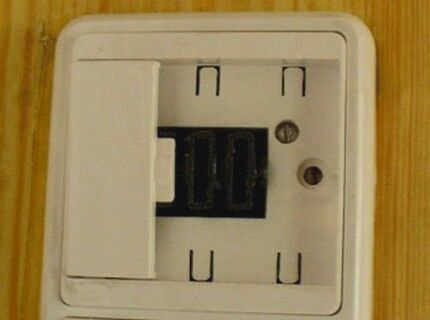

После того как провода подготовлены, вставьте их в клеммы выключателя согласно маркировке. Если у вас винтовой механизм, плотно затяните контакты отверткой. При использовании безвинтовых (пружинных) зажимов убедитесь, что жила зачищена идеально ровно.

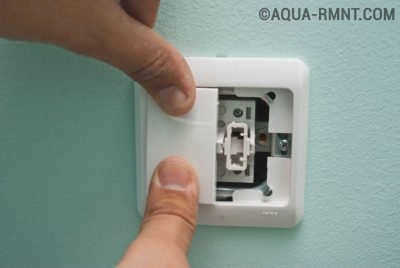

Аккуратно уложите излишки проводов в подрозетник и закрепите механизм лапками или винтами. Установите декоративную рамку и клавиши. В последнюю очередь включите автомат в щитке и проверьте работу каждой группы света по отдельности.

Замена типов выключателей

Иногда возникает необходимость заменить двухклавишный выключатель на трехклавишный. Для этого придется проложить дополнительный провод от выключателя к третьему источнику света. Если проводка скрытая, потребуется штробление стены, при этом используйте детектор, чтобы не повредить существующие линии.

При обратной задаче — замене «трешки» на двухклавишный вариант — можно просто выбрать две нужные линии. Лишний провод от третьей группы света нужно тщательно заизолировать. Если же вы хотите, чтобы одна клавиша управляла сразу двумя светильниками, соедините провода этих групп вместе и подключите их к одной выходной клемме двухклавишного устройства.
