Как составить план энергопринимающих устройств по кадастровому номеру

План расположения энергопринимающих устройств (ЭПУ) представляет собой документ, необходимый для подачи заявки на подключение к электрическим сетям или при проведении электромонтажных и ремонтных работ. Чтобы подготовить этот план по кадастровому номеру, необходимо сначала убедиться, что земельный участок стоит на государственном кадастровом учете с установленными границами (проведено межевание). Если сведения об участке отсутствуют в Государственном кадастре недвижимости (ГКН), составить корректный план ЭПУ невозможно.

Что входит в состав плана ЭПУ

Документ состоит из графической части и пояснительной записки. Он всегда оформляется на листе формата А3. Для отображения связи оборудования с инфраструктурой используют материалы топографической съемки, при этом масштаб изображения должен строго соответствовать значению 1:500.

Графическая часть должна содержать следующие ключевые элементы:

объект подключения (строящийся или уже существующий жилой дом);
кадастровые границы участка и его площадь;
расположение соседних электросетевых объектов, таких как опоры (столбы), линии электропередач (ЛЭП), подземные кабели или трансформаторные будки.

Если вы заказываете документ у сторонней организации, в нем обязательно указываются данные заказчика и исполнителя, а также сведения об участке: адрес, площадь и кадастровый номер.

Как получить план ЭПУ по кадастровому номеру

Существует два пути подготовки документа: самостоятельный и через специализированные компании. Важно понимать, что найти готовый план ЭПУ непосредственно в Росреестре нельзя, так как эта информация не публикуется на публичной кадастровой карте. Карта дает лишь основу для работы.

Самостоятельная подготовка (ограниченный вариант)

Этот метод подходит только для предварительного ознакомления или если сетевая компания заранее подтвердила возможность приема самодельных схем.

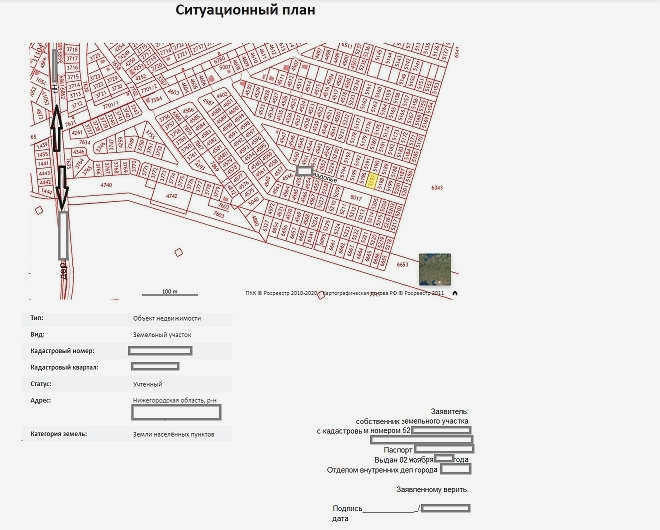

Перейдите на сайт публичной кадастровой карты (pkk5.rosreestr.ru).
Введите кадастровый номер участка в строку поиска.
Увеличьте масштаб изображения до максимально возможного, чтобы рассмотреть детали.
Сделайте скриншот экрана.
Используйте любой графический редактор, чтобы нанести на полученное изображение линии электропередач, кабели и другие узлы сети.

Энергоснабжающие организации редко принимают такие планы. Основные причины отказа — отсутствие точного масштаба 1:500 и невозможность подтвердить достоверность данных без подписи профессионала.

Заказ в геодезической компании

Профессиональный подход гарантирует, что план будет заверен подписью геодезиста-исполнителя. Это критически важно для прохождения согласований в государственных энергослужбах.

Для заказа услуги вам потребуется собрать пакет документов:

свидетельство о праве собственности или договор аренды земли;
выписка из ЕГРН либо кадастровый паспорт участка;
технические условия (ТУ) от вашей сетевой организации.

Процесс работы выглядит следующим образом. Сначала вы составляете техническое задание, где прописываете цели подготовки плана и сведения об участке. Затем необходимо обеспечить доступ специалистов на территорию для проведения топографической съемки. Если измерения уже проводились, подготовка документа занимает 2–3 дня. В случае необходимости новых полевых работ процесс может растянуться до недели. Стоимость услуги обычно варьируется в диапазоне от 3 000 до 20 000 рублей в зависимости от сложности и площади территории.

Почему план могут не принять

Даже при заказе у профильных компаний возникают сложности с согласованием в энергослужбах. Основная проблема заключается в том, что топографические компании имеют ограничения по компетенциям. Например, частные фирмы не имеют права определять характеристики высоковольтных линий электропередач или параметры трансформаторных установок высокого напряжения.

К типичным причинам отклонения относятся:

отсутствие у исполнителя лицензии на проведение геодезических работ;
неточности в географических координатах границ участка или объектов;
нарушение федеральных правил картографирования;
несоответствие плана конкретным производственным задачам.

Перед заключением договора с подрядчиком обязательно проверьте его лицензию и уточните, принимают ли в вашей местной энергосети планы от конкретных исполнителей. Многие сетевые организации ведут собственные списки проверенных подрядчиков.

Связь с государственными реестрами

При планировании размещения оборудования важно использовать данные из Единого государственного реестра недвижимости (ЕГРН). Он содержит информацию о разрешенном использовании земель и технических характеристиках зданий. Если вам нужно подтвердить право владения для оформления плана, сведения об этом можно найти в ЕГРП или через запросы в Росреестр. Использование этих инструментов помогает избежать ошибок при определении расположения энергопринимающих устройств относительно границ собственности.
