Откуда берется ноль на подстанции: принцип работы нейтрали

Физически ноль (нейтраль) на подстанции не берется «из ниоткуда» или из самой земли. Он образуется в результате специфического способа соединения обмоток трехфазного трансформатора, который называется схемой «звезда». В этой схеме концы трех фазных катушек соединяются в одной общей точке. Благодаря тому, что фазы имеют сдвиг по напряжению на 120 градусов, при векторном сложении в центре соединения получается потенциал, равный нулю. Эту центральную точку называют нейтралью, и именно от неё делается физический отвод провода, который мы привыкли называть нулем.

Как работает схема «звезда» и возникает нейтраль

Чтобы понять процесс, нужно представить устройство трансформатора подстанции. На вход поступает трехфазный ток высокого напряжения. Внутри преобразователя находятся катушки (обмотки). Если инженеры соединяют их концы в одну общую точку, получается конфигурация «звезда».

В этой точке разность потенциалов равна нулю. Ноль — это не просто лишний провод для возврата тока. Это опорная точка, от которой начинаются все измерения напряжения в сети. Между любой фазой и этой нейтралью напряжение составляет 220 В, а между двумя фазами — 380 В. Без такой точки невозможно было бы получить стабильное однофазное напряжение для обычных потребителей.

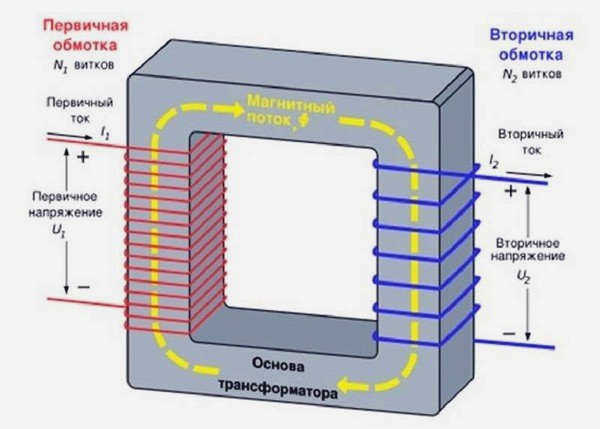

Трансформатор подстанции выполняет роль распределителя. Ток из линии электропередачи поступает на входные катушки, а через электромагнитную индукцию передается на выходные обмотки. Именно на стороне низшего напряжения (0,4 кВ) создается та самая нейтраль, которая затем разводится по домам и предприятиям.

Разница между рабочим нулем и защитным заземлением

Многие путают ноль с землей, но для инженера это принципиально разные проводники. Ноль (N) является рабочим проводником. Его задача — обеспечить замыкание цепи, чтобы ток мог вернуться обратно к источнику после прохождения через прибор. Земля (PE) — это защитный проводник. Он не участвует в работе электроприбора и служит для аварийного отведения тока на корпус устройства в случае поломки.

В старых советских постройках часто использовалась система, где функции земли и нуля выполнял один и тот же проводник. Это называется занулением. Современные стандарты требуют разделения этих функций. В новых домах применяется пятипроводная схема TN-S, где рабочий ноль и защитная земля идут отдельными жилами от щита.

Если использовать землю вместо нуля (например, подключая прибор к батарее отопления), возникнут проблемы:

• Сопротивление грунта крайне неоднородно и не подходит для передачи больших токов.

• Устройства защиты, такие как автоматические выключатели, могут просто не сработать при утечке.

• Возникает риск появления шагового напряжения на поверхности земли.

Проблема перекоса фаз и смещения нуля

В идеальной системе нагрузка на все три фазы распределена равномерно. Однако в реальности потребители включают разные по мощности приборы: кто-то запускает мощный электрокотел, а кто-то просто заряжает телефон. Когда одна фаза перегружена, а другие свободны, возникает эффект перекоса фаз.

При сильном перекосе происходит смещение нейтрали. Это опасное явление, когда потенциал нуля начинает «гулять». В результате одни потребители в сети получают критически низкое напряжение, а другие — избыточное, вплоть до 380 В. Такой скачок мгновенно выводит из строя бытовую технику. Основная функция нулевого провода на подстанции — стремиться уравнять токи так, чтобы смещение нейтрали было минимальным.

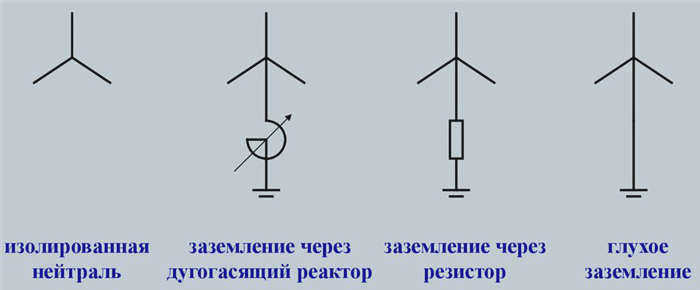

Способы заземления нейтрали на подстанциях

Инженеры выбирают режим присоединения нейтрали в зависимости от задач безопасности и типа сети. Существует несколько основных методов:

1. Глухозаземленная нейтраль. Она соединяется с заземляющим устройством напрямую. Это самый распространенный метод для сетей до 1000 В в России.

2. Изолированная нейтраль. Точка соединения обмоток не имеет связи с землей. Такие системы встречаются реже, например, в специфических промышленных установках.

3. Резонансная (компенсированная) система. Здесь нейтраль подключается через специальную катушку Петерсона (дроссель). Это позволяет резко снизить ток при замыкании на землю и защитить оборудование от повреждений.

Для обеспечения безопасности на подстанциях сопротивление заземляющего устройства, к которому крепится нейтраль трансформатора 380/220 В, должно быть не выше 4 Ом. Это жесткое требование для надежной работы системы защиты.

Как отличить провода в бытовых условиях

При проведении электромонтажных работ важно понимать маркировку жил согласно ГОСТу. Если вы работаете с современным кабелем, ориентируйтесь на следующие цвета:

• Фаза — коричневый, черный или серый цвет.

• Рабочий ноль — голубой или синий.

• Заземление (PE) — желто-зеленая полоса.

Если под рукой есть мультиметр, проверить наличие фазы и нуля можно измерениями. Между фазой и нулем прибор покажет 220 В. Если вы коснетесь контактом земли и фазы, значение также будет в районе 220 В. Однако между нулем и землей напряжение должно быть близко к нулю вольт. При использовании индикаторной отвертки лампочка загорится только при касании фазного провода. Помните, что при обрыве нулевого провода на линии все корпуса электроприборов могут оказаться под напряжением, поэтому всегда проверяйте целостность цепи перед началом работ.
