Однолинейная схема электроснабжения: что это и как составить образец

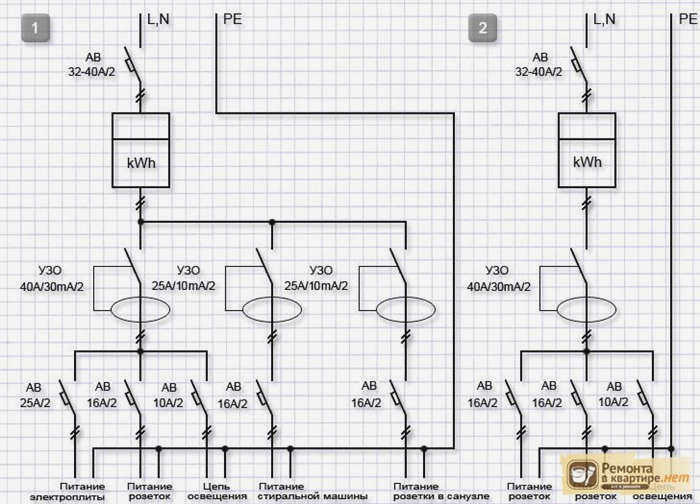

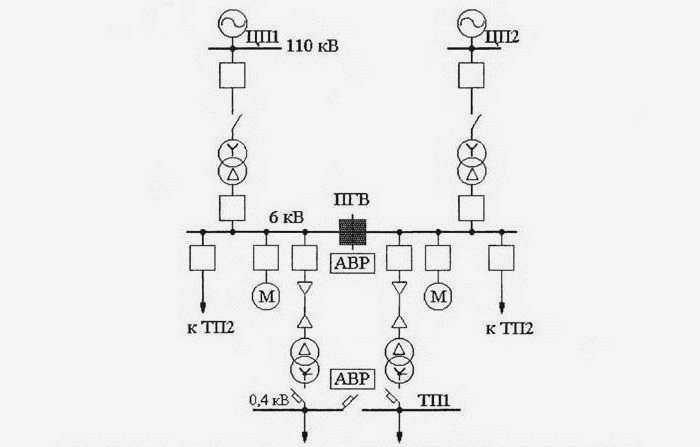

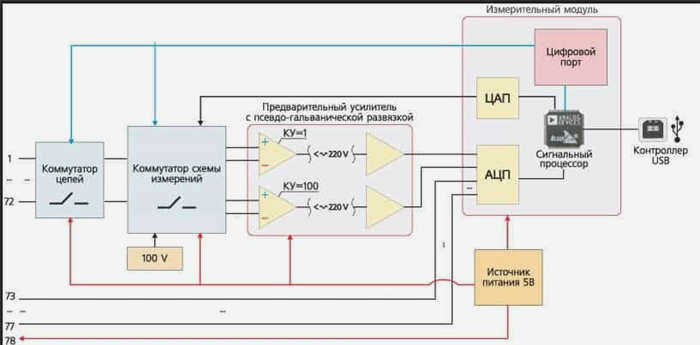

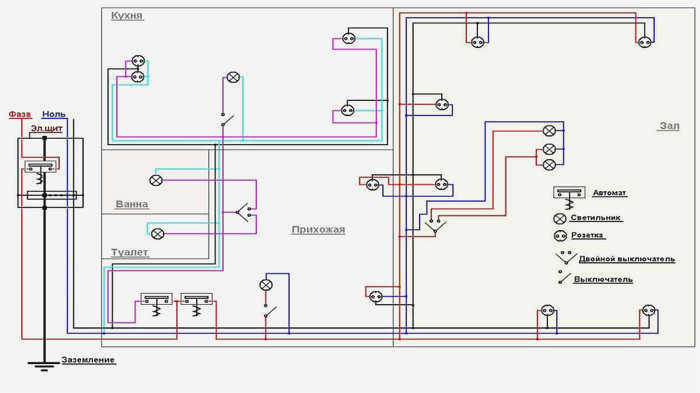

Однолинейная схема электроснабжения — это упрощенный чертеж электрической сети, где все проводники многофазной цепи (трехфазные или двухфазные) изображаются одной линией. Это не просто способ экономии места на бумаге, а технический прием для повышения читаемости сложной системы. Чтобы обозначить количество фаз, на линии чертятся косые штрихи: три риска указывают на трехфазную сеть, две — на двухфазную.

Что такое однолинейная схема и зачем она нужна

Термин «однолинейная» напрямую связан с принципом отображения цепей. В реальной системе питание подается по нескольким фазам (L1, L2, L3), а также через нейтраль (N) и защитное заземление (PE). Однако на схеме эти связи объединяются в один графический путь. Такой подход позволяет инженеру сфокусироваться на логике работы системы, последовательности включения аппаратов и структуре распределения энергии, не отвлекаясь на избыточное количество линий.

Документ выполняет несколько критически важных функций. В процессе проектирования он служит базой для расчета нагрузок и подбора номиналов защитных устройств. На этапе монтажа схема становится техническим заданием для сборки щитов. При эксплуатации она помогает электрикам быстро локализовать неисправность или провести безопасное обесточивание объекта в аварийной ситуации. Без актуальной схемы невозможно пройти проверку энергонадзора или корректно ввести объект в эксплуатацию.

Типы однолинейных схем по назначению

В зависимости от стадии жизненного цикла электроустановки выделяют три основных вида документации. Каждый из них содержит свой объем данных и преследует разные цели.

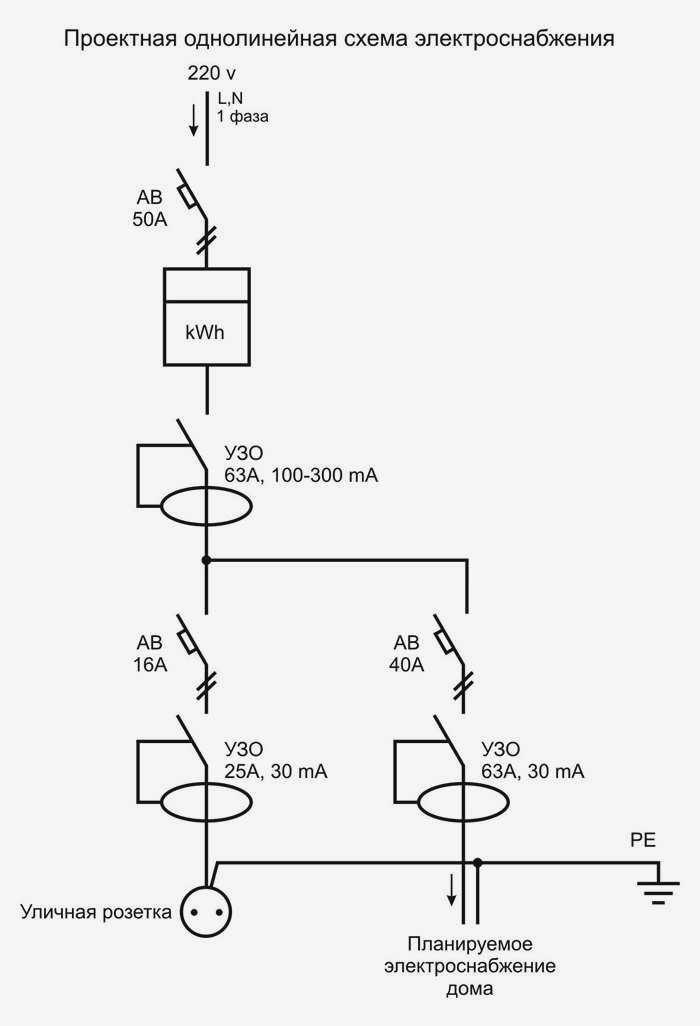

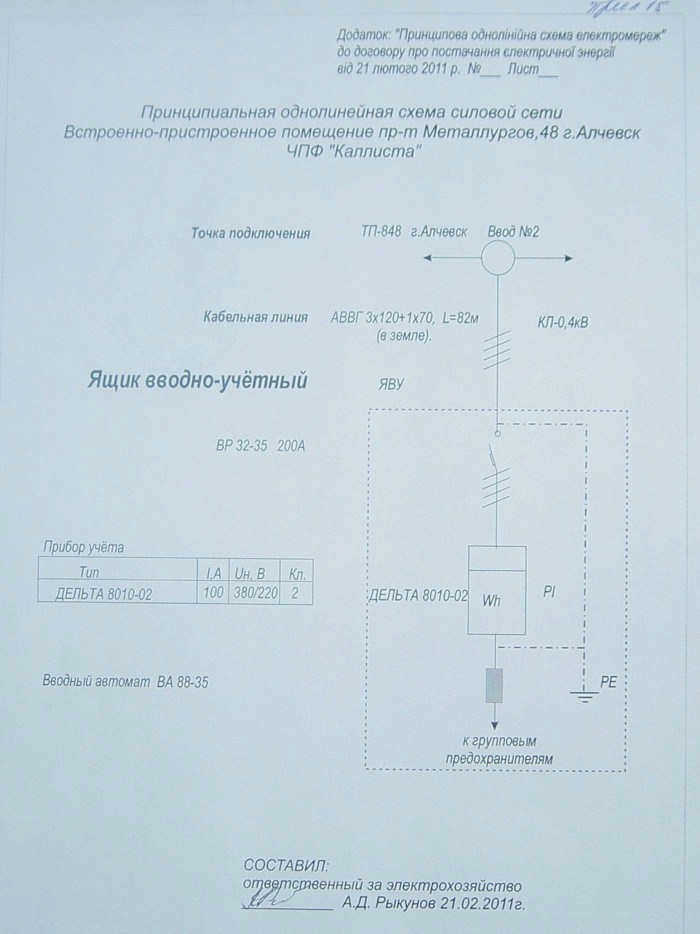

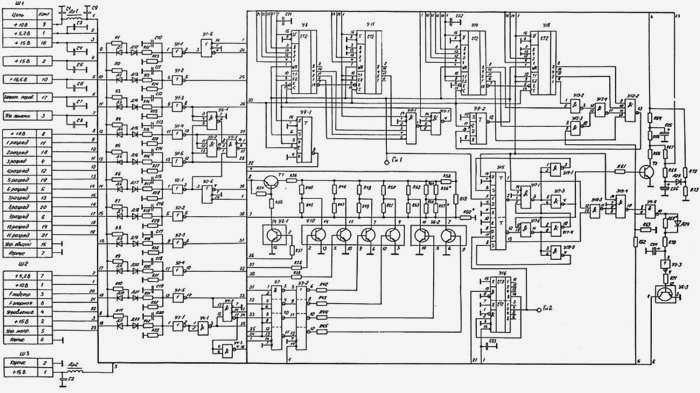

Принципиальная схема описывает полную логику взаимодействия элементов. Она показывает, как именно работает система, в каком порядке срабатывают блокировки и как связаны между собой коммутационные аппараты. Ее готовят на этапе проектирования для согласования с энергетическими компаниями.

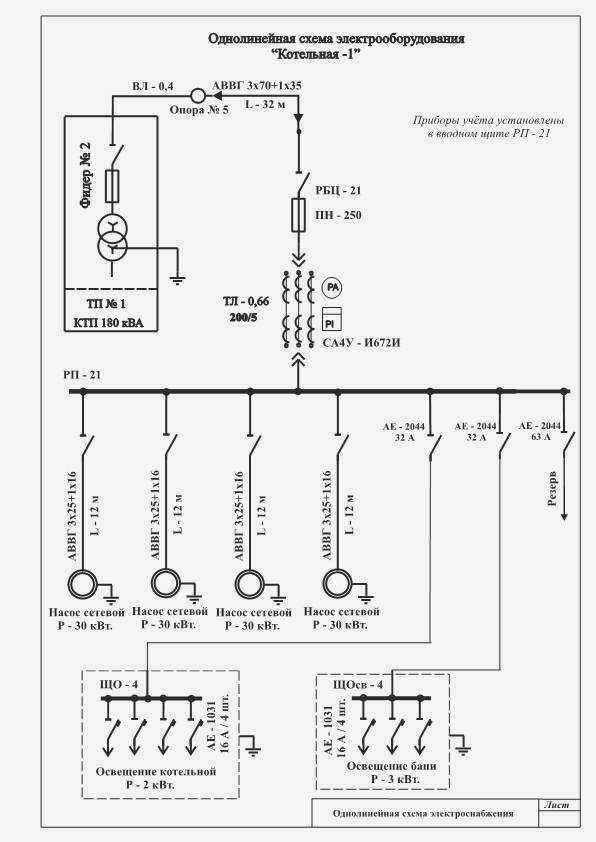

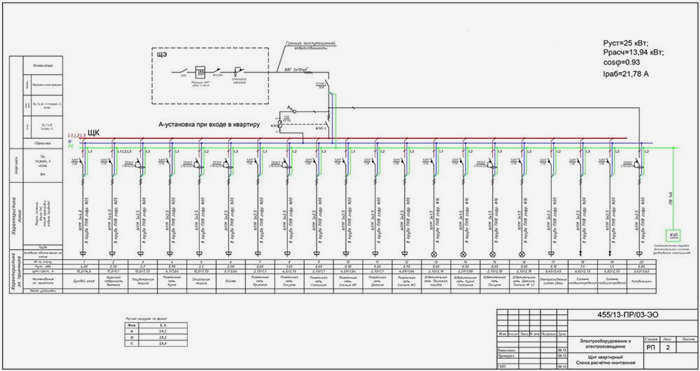

Расчетная схема является более детализированной версией. В нее включают конкретные технические параметры: марки кабелей, их сечения, токи короткого замыкания и расчетные мощности потребителей. Именно на основе этого документа инженеры выбирают оборудование, которое выдержит эксплуатационные нагрузки.

Исполнительная схема фиксирует реальное состояние сети после завершения всех монтажных работ. Если в процессе эксплуатации щит модернизировали или заменили автоматы, исполнительную схему обязаны обновить. Это самый важный документ для сервисного обслуживания и проведения плановых испытаний.

Обязательные элементы и их обозначения

Качественный образец схемы должен содержать полный набор данных о каждом узле. Если на чертеже отсутствуют номиналы или маркировка, он становится бесполезным инструментом для диагностики.

Основные компоненты системы включают в себя следующие элементы:

• Вводное устройство, которое обозначает точку приема питания от сети или трансформатора.

• Приборы учета, фиксирующие потребление электроэнергии с указанием их характеристик.

• Аппараты защиты, такие как автоматические выключатели (QF), УЗО (QD) и дифавтоматы (QFD).

• Сборные шины, представляющие собой общие точки распределения энергии внутри щита.

• Кабельные линии с обязательным указанием марки провода, сечения жил и их длины.

• Конечные нагрузки, например, группы розеток, осветительные приборы или электромоторы.

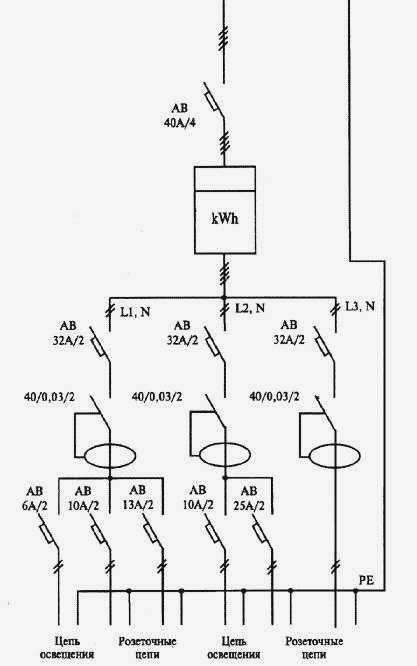

Для оформления используются стандарты ЕСКД, в частности ГОСТ 2.701-2008 и ГОСТ 2.710-81. Например, автоматический выключатель обозначается символом контакта с дополнительным прямоугольником расцепителя. Для обозначения трехфазного автомата на линии рисуют три косых штриха. Если необходимо разделить нагрузку по фазам (L1, L2, L3), эти обозначения ставятся рядом с проводником.

Типичные ошибки при составлении схем

Ошибки в документации часто приводят к авариям или задержкам при проверках. Самая опасная проблема — несоответствие схемы фактическому состоянию щита. Если после ремонта схема не была обновлена, электрик может ошибочно подать напряжение на линию, считая ее обесточенной.

Часто встречаются и другие недочеты:

1. Отсутствие номинальных значений аппаратов защиты, что делает невозможным расчет селективности.

2. Использование произвольных или нестандартных символов, которые непонятны другим специалистам.

3. Пропуск заземляющего контура (PE) или некорректное указание типа кабеля.

Схема без четких подписей и расчетов — это просто рисунок. Для профессиональной работы требуется высокая точность в указании мощностей, токов нагрузки и категорий надежности электроснабжения.

Инструменты для разработки

Проектирование современных систем редко выполняется вручную. Профессионалы используют специализированное программное обеспечение, такое как AutoCAD Electrical или EPLAN Electric P8, которые позволяют автоматизировать процесс и соблюдать стандарты ГОСТ. Для более простых задач, например, при планировании домашней электрики, подходят Microsoft Visio или «Компас Электрик».

В некоторых случаях вместо графического чертежа целесообразно использовать табличное представление в Excel. Это удобно для оперативного сбора данных на объекте: специалист заполняет таблицу прямо у щита, а затем оцифровывает ее. Такой подход позволяет быстро создать актуальную исполнительную документацию без необходимости сложного проектирования на ноутбуке прямо в техническом помещении.
