Что измеряет функция hFE на мультиметре: суть параметра
Функция hFE на мультиметре предназначена для измерения коэффициента усиления тока биполярного транзистора. Этот показатель определяет, во сколько раз ток, проходящий через коллектор, больше тока, подаваемого на базу. Простыми словами, hFE показывает способность полупроводника усиливать электрический сигнал.
Что именно измеряет параметр hFE
В электронике транзистор работает как управляемый элемент. Малый ток базы управляет значительно большим током между коллектором и эмиттером. Значение hFE — это математическое отношение этих двух величин.
Если вы проводите диагностику компонентов, этот параметр помогает понять качество полупроводника. Для большинства распространенных NPN и PNP транзисторов нормальным считается значение в диапазоне от 100 до 600. Если прибор показывает «0», это сигнализирует о неисправности компонента или плохом контакте.
Знание коэффициента усиления критически важно в нескольких областях:
-
Транзисторные усилители. Здесь используются транзисторы с высоким hFE для достижения максимального усиления сигнала.
-
Источники питания. При сборке блоков питания необходимо учитывать этот параметр, чтобы правильно подобрать цепь нагрузки и избежать перегрева.
-
Радиоприемники и аудиоаппаратура. От точности подбора транзисторов с нужным коэффициентом зависит чувствительность приемника и мощность выходного каскада аудиоусилителя.
Как пользоваться функцией hFE: пошаговая инструкция

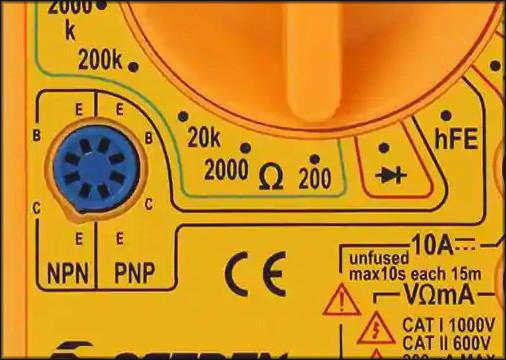

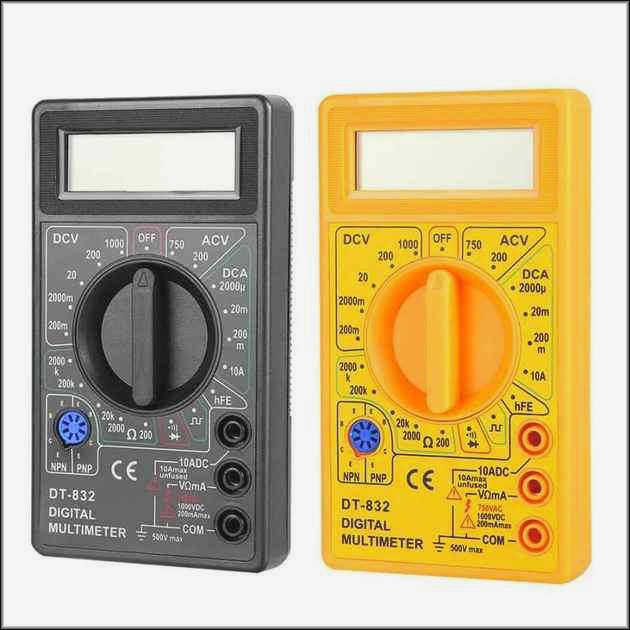

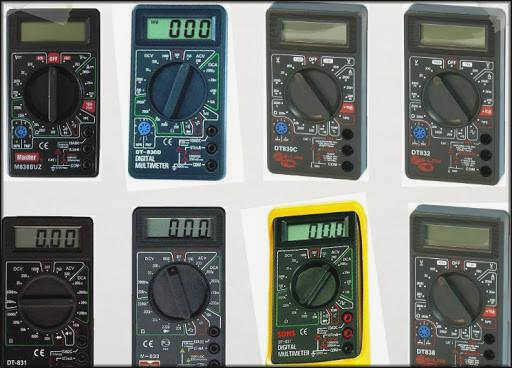

Для проверки транзистора вам не потребуются стандартные щупы, если в вашем мультиметре предусмотрен специальный разъем. Обычно он расположен в нижней части корпуса и имеет маркировку NPN/PNP или набор контактов с буквами B (Base), E (Emitter) и C (Collector).
Шаг 1. Подготовка и определение типа
Сначала нужно понять, с каким прибором вы работаете: биполярным (NPN или PNP) или полевым транзистором. Для функции hFE подходят именно биполярные модели. Найдите на корпусе транзистора обозначение его типа.
Шаг 2. Подключение к разъему
Переключите селектор мультиметра в положение hFE. Теперь нужно правильно распределить контакты транзистора по отверстиям тестового гнезда:
-
Найдите базу (B), коллектор (C) и эмиттер (E). Если распиновка неизвестна, её можно определить методом прозвонки в режиме диода.
-
Вставьте ножки транзистора в соответствующие разъемы на мультиметре согласно маркировке B-E-C.
Шаг 3. Снятие показаний
После установки транзистора прибор автоматически проведет замер. Результат отобразится на ЖК-дисплее в виде числа. Если вы ошиблись с типом (например, вставили PNP в гнездо для NPN), мультиметр не покажет корректное значение или выдаст ошибку.
Альтернативный способ: проверка через режим диодов

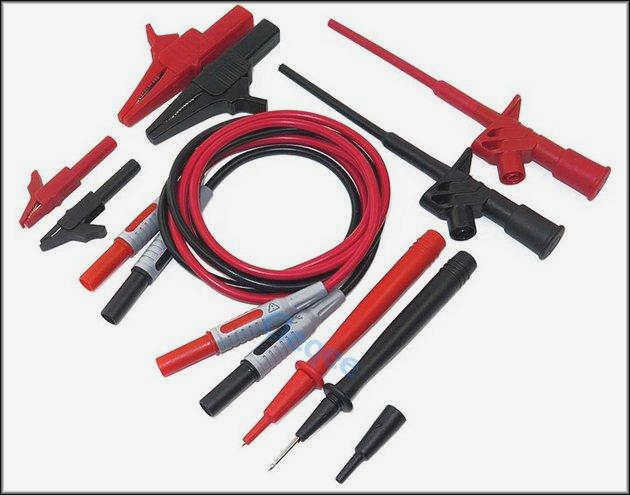

Если в вашем устройстве нет специального разъема hFE, транзистор можно проверить с помощью стандартных щупов в режиме проверки диодов (символ стрелки с плюсом). Это не даст точного числа коэффициента усиления, но позволит подтвердить работоспособность прибора.
Для биполярного транзистора используйте метод поиска переходов:
-
Черный щуп подключите к COM, а красный — к VΩmA.
-
Поочередно касайтесь контактов парами.
-
Пары «база–эмиттер» и «база–коллектор» при правильной полярности должны показывать падение напряжения (обычно 0,4–0,7 В для кремниевых моделей).
-
Пара «эмиттер–коллектор» не должна проводить ток в обоих направлениях.
Если при любом сочетании контактов мультиметр показывает «OL» или бесконечное сопротивление — транзистор, скорее всего, пробит или разомкнут.
Основные правила безопасности и точности

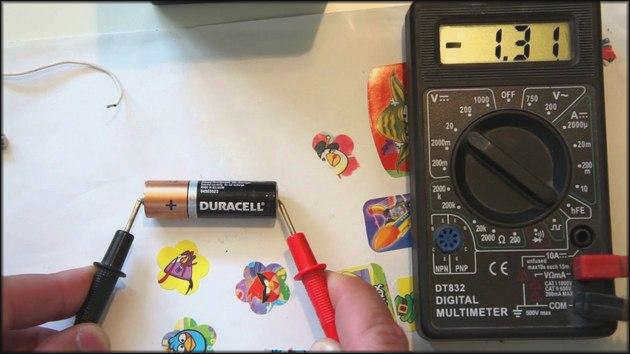

При работе с любым измерительным оборудованием соблюдайте технические нормы. Если вы переходите от измерения hFE к измерению напряжения, всегда начинайте с максимально возможного предела на переключателе. Это защитит внутренние компоненты мультиметра от случайного повреждения при превышении допустимого порога.
При использовании профессиональных моделей, таких как UNI-T UT890D, вы получаете более высокую точность за счет функции TrueRMS и большего количества отсчетов на дисплее (например, 6000). Для бытовых задач достаточно простых цифровых тестеров, но помните: работа с высоконапряженными целями требует использования диэлектрических перчаток и соблюдения классов защиты, таких как CAT III 600 V.
