Монтаж розеток и выключателей своими руками: правила и нормы

Планирование и эргономика: где устанавливать устройства

Прежде чем брать в руки инструмент, необходимо определить точки монтажа согласно нормам ПУЭ (Правила устройства электроустановок). Правильное расположение гарантирует удобство эксплуатации и безопасность. В жилых помещениях розетки следует монтировать на высоте от 30 до 50 см от уровня пола. Выключатели для управления освещением обычно устанавливают на высоте 120–130 см.

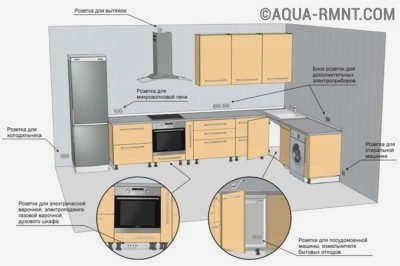

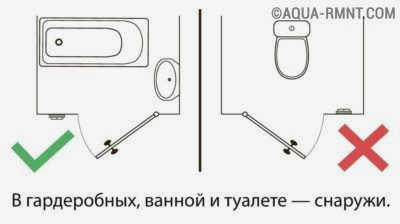

При проектировании учитывайте функциональные зоны каждого помещения. В гостиной предусмотрите точки рядом с местами размещения телевизоров и ламп. На кухне требуется повышенное количество розеток для бытовой техники. Избегайте установки оборудования под окнами или в местах, где оно будет мешать открыванию дверей или мебели.

Маркировка проводов: как не ошибиться с подключением

Для безопасного монтажа крайне важно различать жилы кабеля по их назначению и цвету. Ошибка при подключении фазы вместо нуля может привести к короткому замыканию или поражению током.

Используйте следующую классификацию жил:

Фаза (L) — имеет красную, коричневую или белую изоляцию.
Ноль (N) — характеризуется синим цветом оплетки.
Заземление (PE) — маркируется желто-зеленым цветом.

Если вы работаете в старом жилом фонде, там может использоваться всего два проводника: фаза и ноль. В современных новостройках наличие заземления является обязательным стандартом для защиты человека. Чтобы точно определить фазу до начала работ, воспользуйтесь индикаторной отверткой. Прикоснитесь наконечником к проводу, удерживая большой палец на металлической планке рукоятки; если индикатор загорелся красным — перед вами фаза.

Инструментарий для работы

Качественный монтаж требует наличия специфического оборудования. Для замены одного устройства достаточно 15–20 минут, но без правильных инструментов процесс затянется.

Вам понадобятся:

Набор отверток (плоские и крестовые).
Индикаторная отвертка или тестер напряжения.
Стриппер (инструмент для снятия изоляции) или универсальный нож.
Плоскогубцы с изолированными ручками и кусачки.
Электрическая дрель или шуруповерт.
Монтажный уровень и линейка.

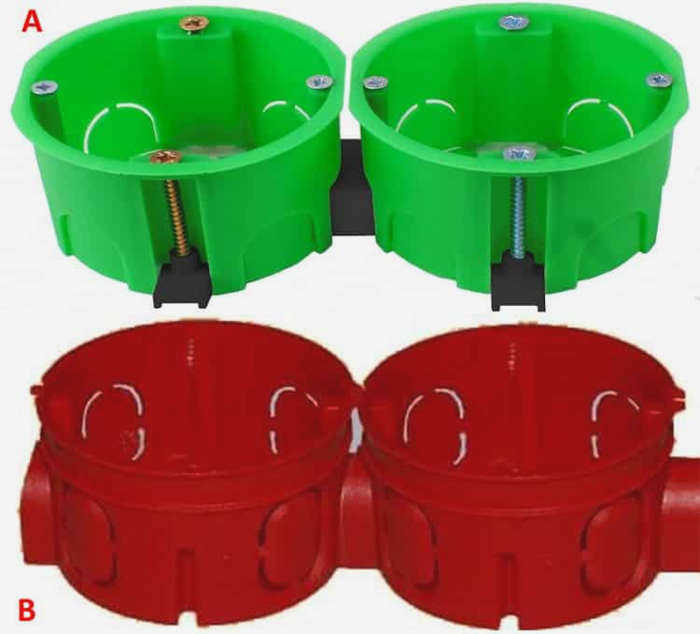

Для скрытого монтажа в гипсокартон дополнительно потребуются коронки подходящего диаметра (например, 68 мм) и подрозетники для тонких перегородок. При работе с бетоном или кирпичом может понадобиться гипс или алебастр для фиксации монтажных коробок.

Пошаговая инструкция по монтажу

Вариант 1: Скрытый монтаж (внутри стены)

Этот метод делает электрику эстетичной и защищенной, но требует предварительной подготовки стен.

1. Подготовка и разметка. Отключите напряжение на распределительном щите. Убедитесь в отсутствии тока с помощью тестера непосредственно в месте будущего монтажа. С помощью уровня и линейки нанесите вертикальные и горизонтальные линии разметки.

2. Сверление отверстий. Для гипсокартона используйте обычную дрель со специальным сверлом. В бетонных или кирпичных стенах применяйте ударную дрель с чашечным сверлом (коронкой). Глубина отверстия под подрозетник должна соответствовать высоте его стенки, чтобы края устройства прилегали к стене заподлицо.

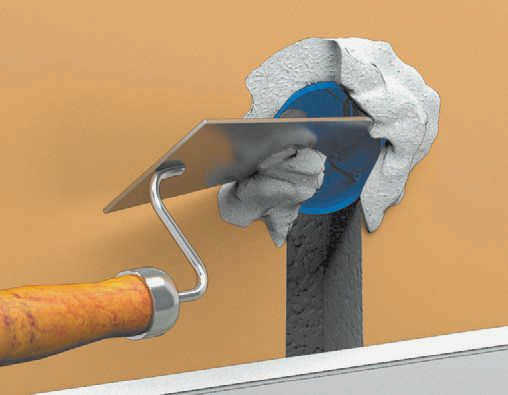

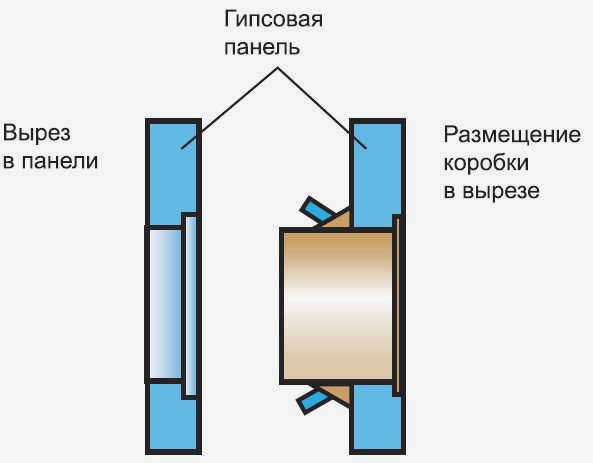

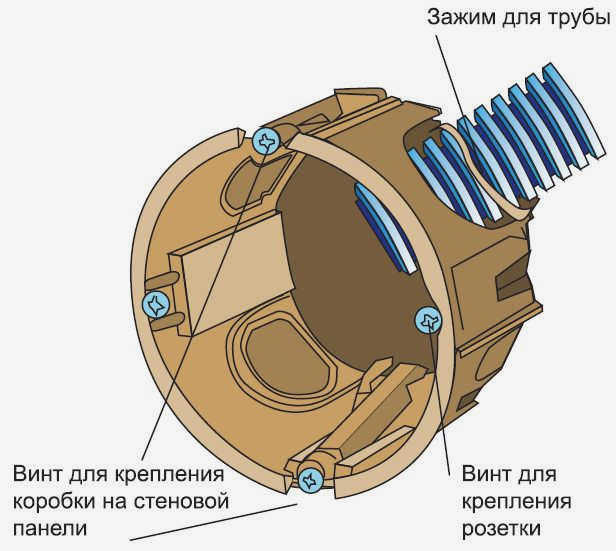

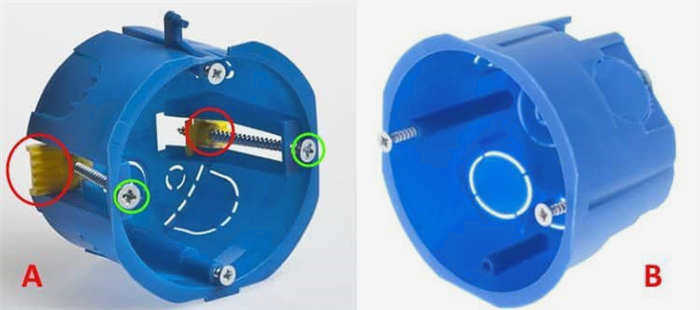

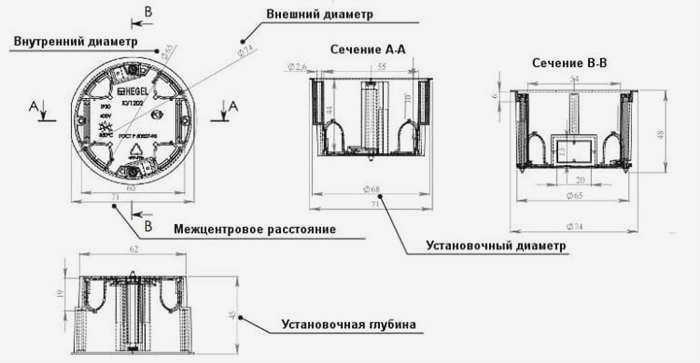

3. Установка монтажной коробки. Вставьте подрозетник в отверстие. Если вы работаете с гипсокартоном, затяните винты монтажных лапок до упора. Для твердых стен (бетон/кирпич) коробку часто «вмораживают» в стену, используя гипсовый раствор или алебастр.

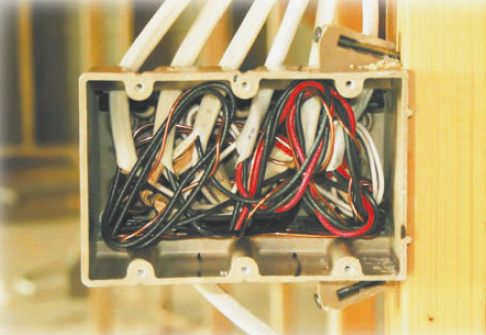

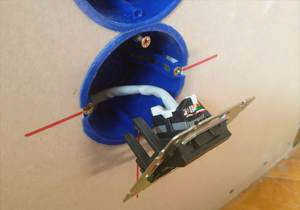

4. Подключение проводов. Зачистите концы жил согласно маркировке. Вставьте провода в клеммные зажимы розетки или выключателя и плотно затяните винты. При подключении розетки фазу принято располагать справа, но это не является критическим требованием для работоспособности. Главное — строго соблюдать контакт заземления (PE) на соответствующем усике внутри устройства.

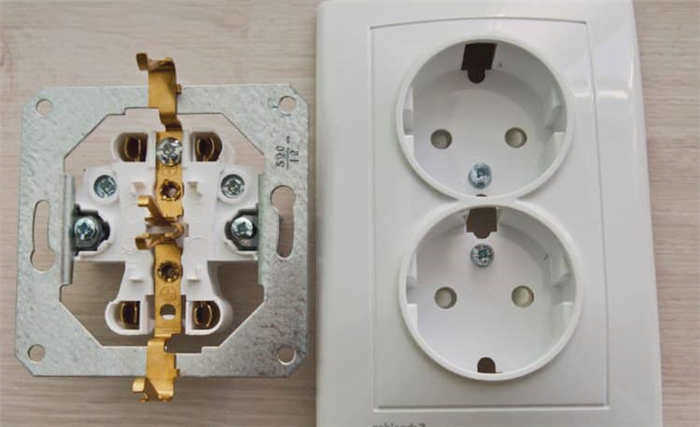

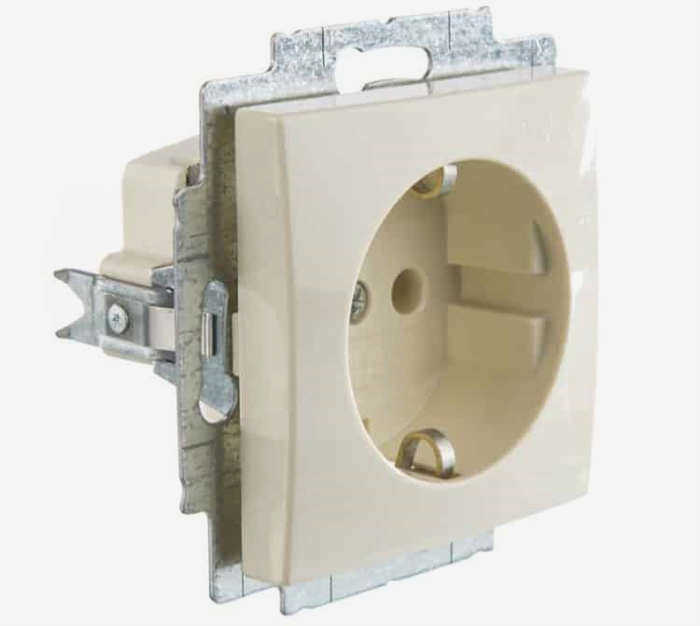

5. Фиксация. Закрепите механизм в коробке с помощью винтов к суппорту или при помощи боковых распорок (лапок). Установите декоративную рамку и лицевую панель.

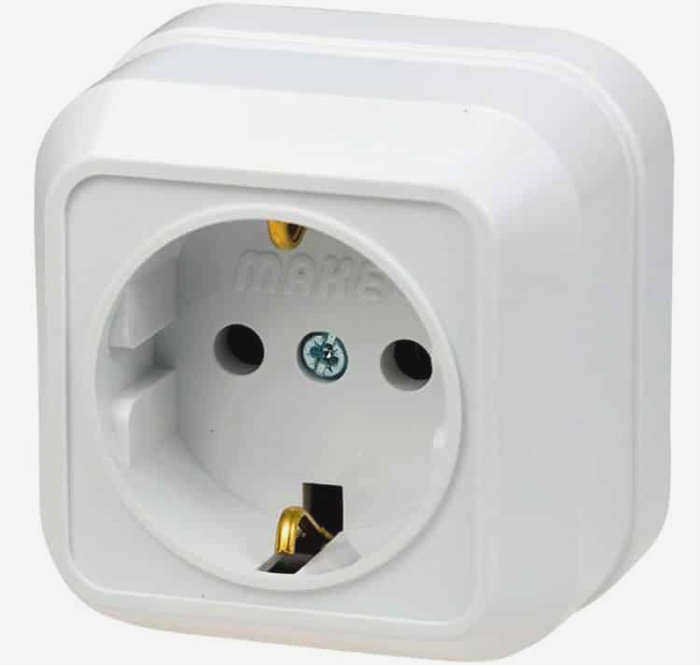

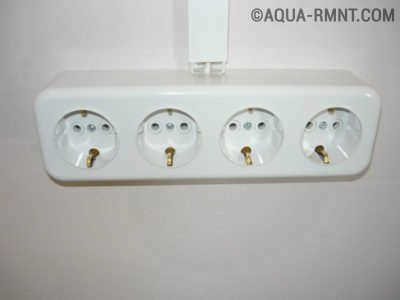

Вариант 2: Накладной монтаж (поверхностный)

Такой способ подходит для деревянных стен, кирпича или когда нет возможности штробить поверхности.

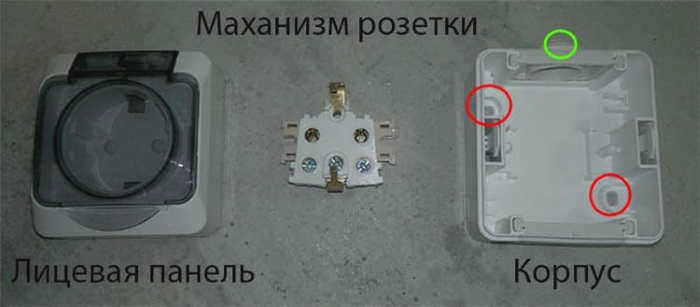

Процесс значительно проще. Вам не нужно устанавливать подрозетники. Сначала подготовьте основание, закрепив на стене деревянный брусок толщиной около 10 мм (размер бруска должен быть на 20 мм больше самого устройства). Затем разберите корпус розетки или выключателя, подключите провода к клеммной колодке и прикрутите устройство к бруску. В конце установите защитную пластиковую крышку.

Безопасность и важные нюансы

Никогда не проводите работы под напряжением. Даже если вы отключили автомат в щитке, обязательно проверьте отсутствие тока индикаторным прибором.

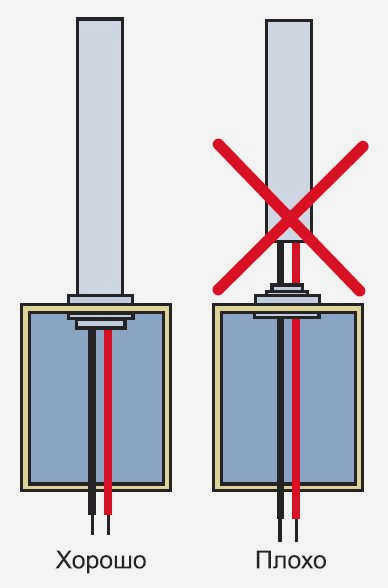

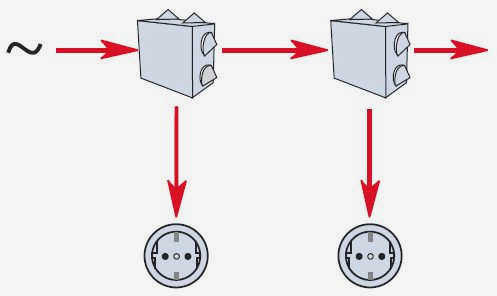

При работе с кабелем в гофре оставляйте запас длины для удобства монтажа. При использовании распределительных коробок заводите кабель внутрь на 1–3 см, чтобы не оставлять оголенные участки проводки. Если вы устанавливаете оборудование в ванной комнате, используйте изделия с повышенной степенью защиты, где в месте ввода проводов предусмотрен резиновый уплотнитель.

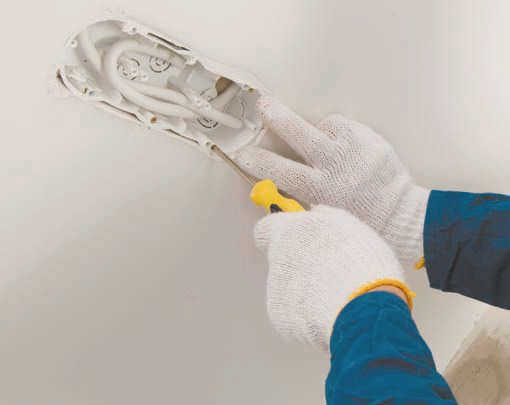

Если при замене старой розетки вы обнаружили поврежденную изоляцию или обгоревшие контакты, замените не только само устройство, но и участок провода. Для надежной защиты всей сети используйте автоматические выключатели и УЗО (устройства защитного отключения), которые предотвращают пожар при перегрузках и коротких замыканиях.
