Мини usb распиновка

Ранее (до 23-01-2014) здесь была опубликована посторонняя схема. Теперь эта ошибка исправлена.

Схема распиновки кабеля USB по цветам

Схема распиновки кабеля USB обозначает описание внутреннего устройства универсальной последовательной шины. Это устройство используется для передачи данных и зарядки аккумулятора любого электронного устройства: мобильных телефонов, плееров, ноутбуков, планшетов, магнитол и других гаджетов.

Проведение качественной распиновки требует знаний и умения читать схемы, ориентироваться в типах и видах соединений, необходимо знать классификацию проводов, их цвета и назначение. Длительная и бесперебойная работа кабеля обеспечивается правильным подключением 2 разъемов USB и mini-USB ..

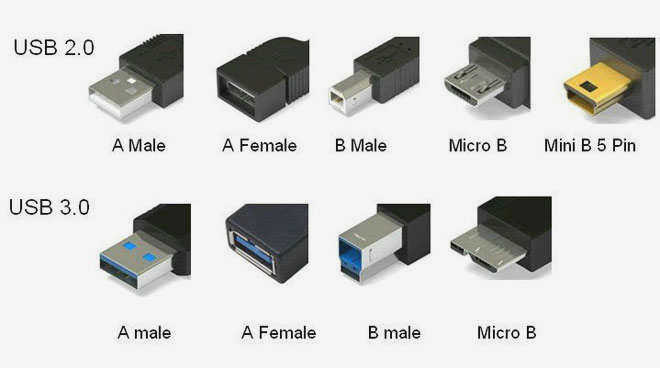

Типы разъемов USB, основные отличия и особенности

Универсальная последовательная шина выпускается в 3 вариантах - USB 1.1, USB 2.0 и USB 3.0. Первые две спецификации полностью совместимы друг с другом, шина 3.0 имеет некоторое дублирование.

USB 1.1 - это первая версия, используемая для передачи данных. Эта спецификация используется только для совместимости, поскольку для передачи данных используются 2 режима работы (низкоскоростной и полноскоростной) имеют низкую скорость передачи данных. Низкоскоростной режим со скоростью передачи данных 10-1500 кбит/с используется для джойстиков, мышей и клавиатур. Полноскоростной режим используется для аудио- и видеоустройств.

В USB 2.0 добавлен третий режим, высокоскоростной, для подключения накопителей данных и видеоустройств с более высокой организацией. На логотипе разъема имеется надпись HI-SPEED. Скорость передачи данных в этом режиме составляет 480 Мбит/с, что соответствует скорости копирования 48 Мбит/с.

На практике, из-за особенностей конструкции и реализации протокола, пропускная способность второй версии меньше заявленных 30-35 Мбит/с. Кабели и разъемы универсальной шины 1.1 и второго поколения имеют идентичную конфигурацию.

Универсальная шина третьего поколения поддерживает скорость 5 Гбит/с, что соответствует скорости копирования 500 Мбит/с. Она поставляется в синем цвете, что позволяет легко определить, какие штекеры и гнезда относятся к обновленной модели. Потребляемый ток шины 3.0 увеличился с 500 мА до 900 мА. Эта особенность позволяет использовать шину 3.0 вместо отдельных блоков питания для периферийных устройств.

Читайте также: Какой кабель лучше - сравнение медных и алюминиевых кабелей

Существует частичная совместимость между спецификациями 2.0 и 3.0.

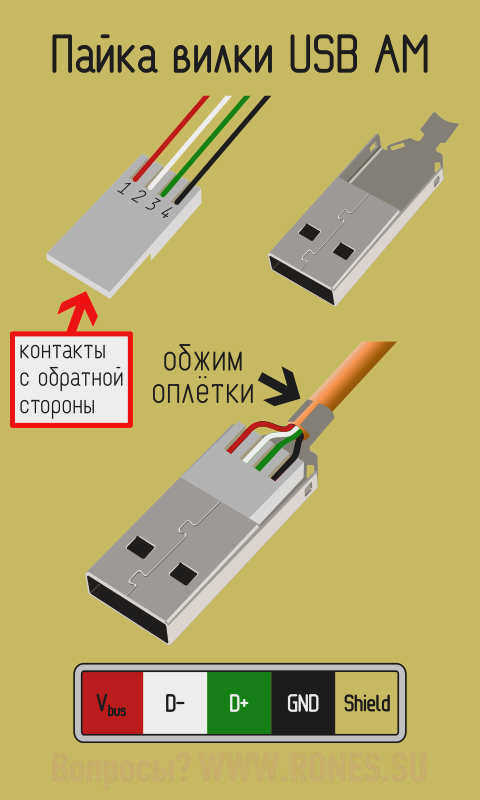

Назначение контактов для USB 2.0

1. Красный VBUS (+5 В, Vcc - напряжение коллектора) Напряжение постоянного тока +5 В относительно GND. Для USB 2.0 максимальный ток составляет 500 мА.
2. Белый D- (-Data)
3. Зеленый D+ (+Data)
4. Черный GND, общий, земля, минус, 0 В

Клеммы мини и микро имеют 5 контактов:

1. Красный VМАГИСТРАЛЬ
2. Белый D-
3. Зеленый D+
4. ID - не активен на разъемах "B"; закорочен на GND на разъемах "A" для поддержки функции OTG
5. Черный GND

Кабель также содержит (хотя и не всегда) неизолированный кабель, называемый Shield - оболочка, экран, оплетка. Этот кабель не пронумерован.

Распиновка в мышках и клавиатурах

Некоторые мыши и клавиатуры имеют нестандартные цветные провода в кабеле.
Читайте также о том, как подключать мыши и клавиатуры к порту PS/2.

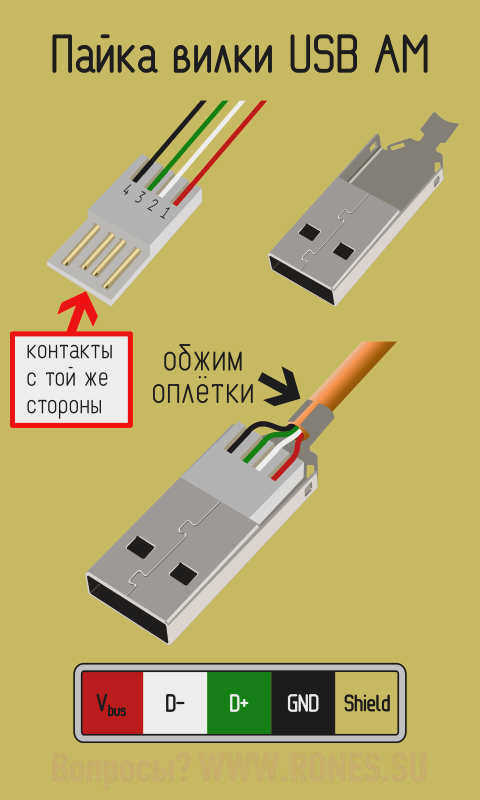

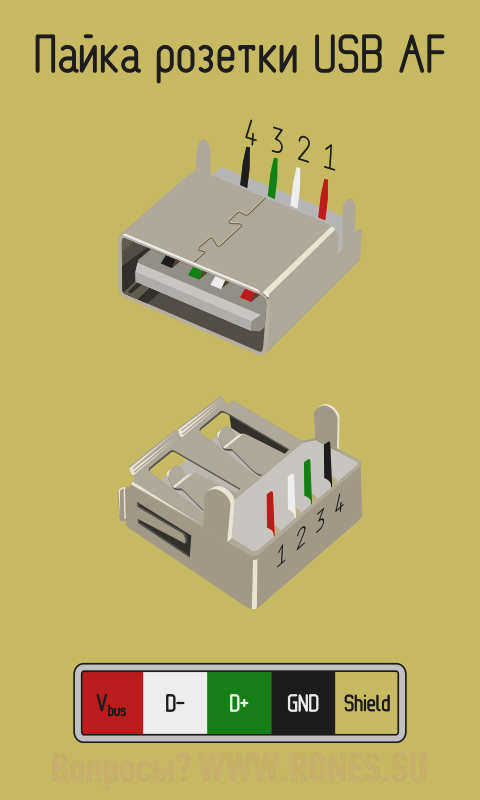

Обратите внимание на то, как расположены рабочие и паяные контакты в гнезде относительно друг друга! Это повлияет на назначение контактов.

В большинстве случаев рабочие контакты расположены на обратной стороне площадки по отношению к контактам припоя.

Однако существуют разъемы, в которых обе группы контактов находятся на одной стороне площадки. В этом случае назначение контактов будет другим ▼.

Похожие материалы:

• USB-OTG (USB-host) - подключение периферийных устройств к мобильным устройствам
• USB 3.0
• USB 3.1 тип C
• Зарядка гаджетов от USB

Распиновка мыши и клавиатуры

Некоторые мыши и клавиатуры имеют нестандартные цвета проводов в кабеле.
Читайте также о мышах и клавиатурах, подключаемых к порту PS/2.

Обратите внимание на то, как расположены рабочие и паяные контакты в гнезде по отношению друг к другу! Это влияет на назначение контактов.

В большинстве случаев рабочие контакты находятся в задней части гнезда по отношению к контактам для пайки.

Однако существуют разъемы, у которых обе группы контактов расположены на одной стороне платы. В этом случае назначение контактов отличается.

Похожие материалы:

• USB-OTG (USB-host) - подключение периферийных устройств к мобильным устройствам
• USB 3.0
• USB 3.1 тип C
• Зарядка гаджетов через USB

Если вы нашли этот материал полезным....

...не стесняйтесь поблагодарить нас! Большое спасибо!

Теги: usb, кабель, компьютер, телефон, разъем, отключение Роны

Максим, если найдете провода (переходники с USB на USBmini и провод от обычных наушников) - свяжитесь со мной. Перед пайкой нужно будет проверить подключение к колонкам. Производитель мог припаять провода по-другому.

Ответ

Ок, только у меня еще одна закавыка) Вот один из тех мини USB 2 шт, которые я купил. Я не знаю куда какой провод припаивать) Там 3 контакта снизу и 2 сверху из которых один очень короткий) Хотелось бы узнать порядок их номеров!!!? Так как я никогда не паял такие вещи, у меня с этим проблема. С большим USB все понятно.

Ответить Rones

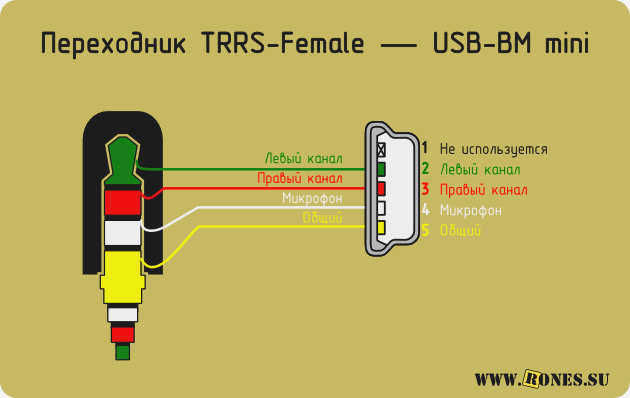

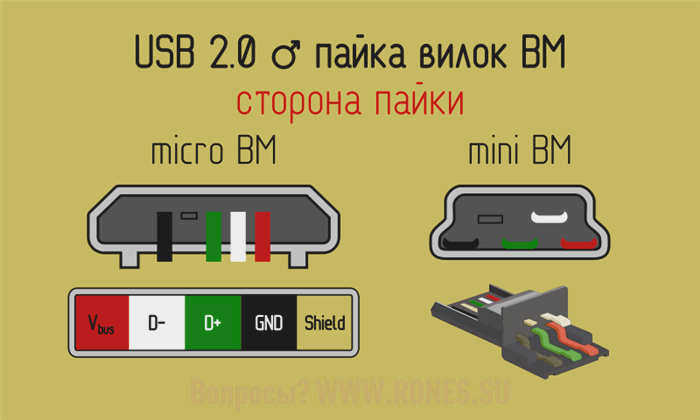

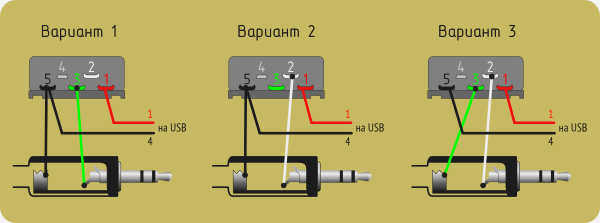

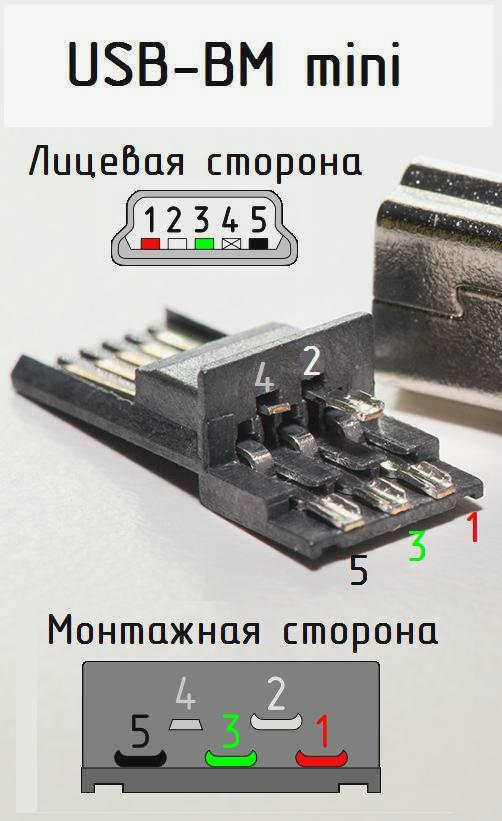

Вот схема расположения контактов USB-BM mini со стороны монтажа: Выпаяйте все контакты, кроме короткого (4) - он используется только в разъемах "USB-OTG". Затем припаяйте или прикрутите большой разъем питания USB и разъем для наушников к проводам USB-мими в трех вариантах, чтобы посмотреть, какое соединение работает для правого динамика, а какое - для левого. После вашего ответа я буду готов выпустить окончательную схему, и вы сможете начать пайку для завершения.

Ответ

Вау, вы просто отлично поработали со схемами) Схемы очень аккуратные и четкие! Еще раз спасибо) Я посмотрю и отчитаюсь.

Ответ

Здравствуйте, такой вопрос: как поменять Micro Usb 6-проводной штекер и 4-проводные наушники на телефон, который видел родные 6-проводные наушники.

Распиновка мышей и клавиатур

Некоторые мыши и клавиатуры имеют нестандартные цветные провода в кабеле.
Читайте также о подключении мышей и клавиатур к порту PS/2.

Обратите внимание на расположение рабочих и паяных контактов в разъеме относительно друг друга! Это влияет на назначение контактов.

В большинстве случаев рабочие контакты находятся на задней стороне платы по отношению к контактам для пайки.

Однако есть разъемы, в которых обе группы контактов находятся на одной стороне платы. В этом случае пайка происходит по-другому.

Похожие материалы:

• USB-OTG (USB-host) - подключение периферийных устройств к мобильным устройствам
• USB 3.0
• USB 3.1 тип C
• Зарядка гаджетов через USB

Если вы нашли этот материал полезным....

...не стесняйтесь поблагодарить нас! Большое спасибо!

Теги: usb, кабель, компьютер, телефон, разъем, отключение

Здравствуйте, у меня проблема. У меня навигатор Textet 710 и сломалась папочка корпуса. Если да, то какого цвета провода нужно припаять к какому выходу.

Ответ Rones

Здравствуйте, конечно можно припаять напрямую. Хотелось бы узнать какие провода там есть (должны быть красный, белый, зеленый и черный). Хотелось бы увидеть картинку: что и к чему вы собираетесь припаивать.

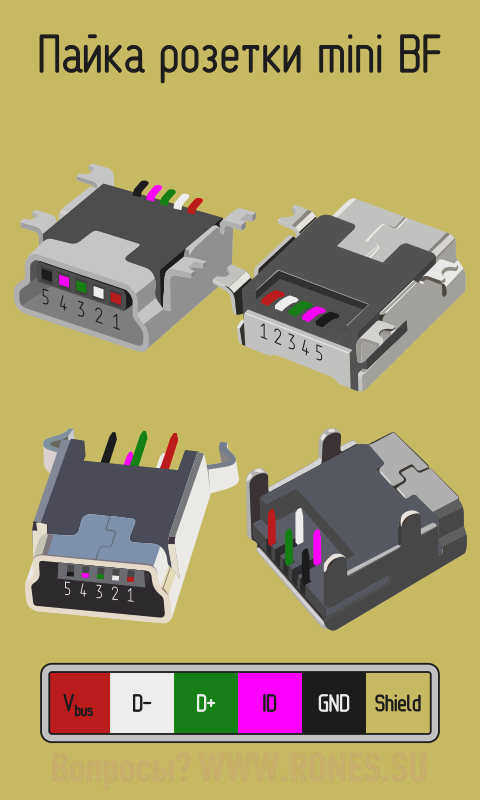

В общем, должно быть логично и стандартно припаять провода навигатора к проводам гнезда USB-mini-BF. Цвета проводов гнезда mini-BF показаны на первом фото в этой статье↑.

Ответить

Спасибо большое, на планшете есть LAN разъем, но китайцы поставили туда микро-USB, потому что они
потому что RJ45 просто не подходит.
из-за размера и я просто не знаю распиновку. Кто видел подобное
пожалуйста, скажите мне, потому что моя тяжелая работа была напрасной.
в поисках правильной распиновки. Заранее спасибо.

Ответить Rones :

Du yu spik inglish, уважаемый? В ответ на ваш первый вопрос, схема уже была опубликована. Вы проверили ее? Пробовали ли вы второй вариант резистора?

Ответ

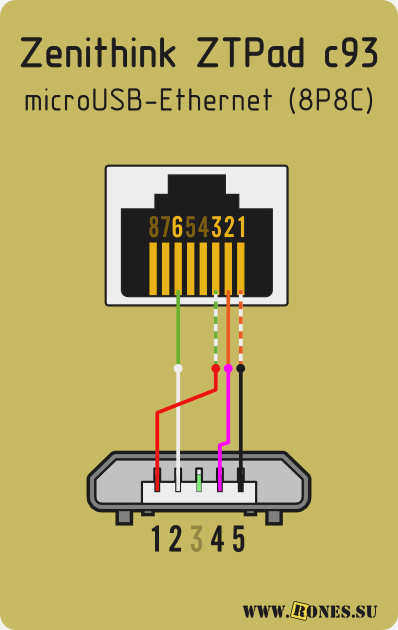

Доброе утро. Подскажите пожалуйста, если кто знает распиновку mini-USB LAN адаптера для китайского
планшета Zenithink c93 (ZT Pad c93).
У них только что заменили разъем RJ45 на разъем mini-USB.
