Различие линейного и фазного напряжения в трехфазной сети

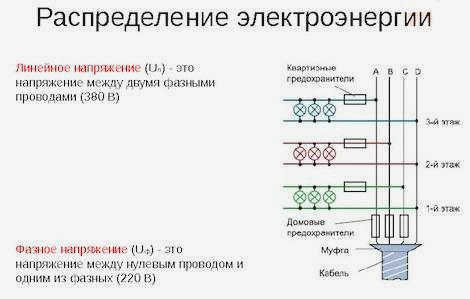

В трехфазной электрической сети различие между фазным и линейным напряжением заключается в способе замера потенциала: фазное измеряется относительно нейтрального провода (нуля), а линейное — между двумя любыми фазными проводниками. Согласно актуальному ГОСТ 29322-2014, номинальное фазное напряжение составляет 230 В, тогда как линейное достигает 400 В. Математическая связь между ними определяется коэффициентом √(3) (примерно 1,73).

Ключевые определения и параметры

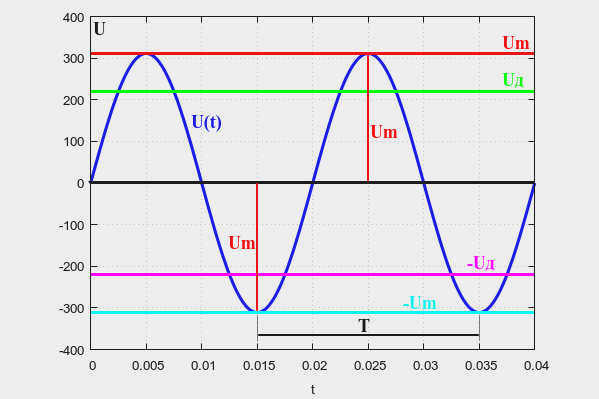

Для понимания работы электросетей необходимо разделять физическую природу фазы и тип измеряемого напряжения. Фаза в электрике — это часть цепи переменного тока или обмотка генератора, которая создает периодическое колебательное движение (синусоиду). В трехфазной системе три такие обмотки смещены друг относительно друга в пространстве на угол 120°.

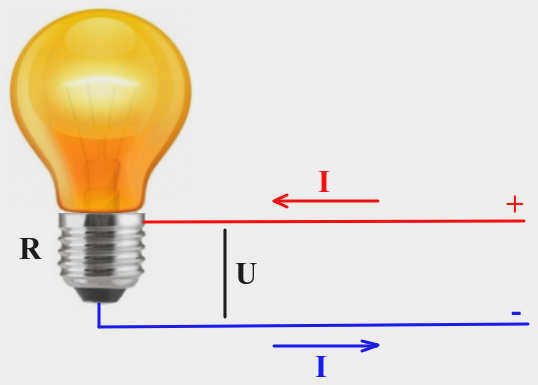

Фазное напря (U_ф) возникает при разности потенциалов между одной фазным проводом и нейтральным проводником (нолем). Именно это значение подается на большинство бытовых потребителей: холодильники, компьютеры, освещение. Линейное напряжение (U_л), которое часто называют межфазным, представляет собой разницу потенциалов между двумя рабочими проводами разных фаз.

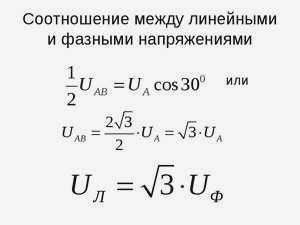

Соотношение величин напрямую зависит от того, как соединены обмотки источника и нагрузки. В стандартной четырехпроводной сети с заземленной нейтралью действует формула: U_л = √(3) × U_ф.

Если взять современные стандарты 230/400 В, то расчет подтверждается: 230 × 1,732 ≈ 400 В. В старых сетях с параметрами 220/380 В коэффициент работает аналогично: 220 × 1,732 ≈ 381 В.

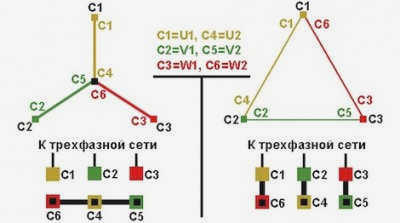

Схемы соединения: Звезда и Треугольник

Способ подключения обмоток определяет, какие напряжения и токи будут доступны потребителю. Существует два основных метода монтажа.

Соединение «Звезда» (Y)

При этой схеме концы всех трех фазных обмоток соединяются в одну точку — нейтральную точку. В четырехпроводной системе эта точка подключается к нулевому проводнику.

• Напряжение: Потребитель может использовать как фазное напряжение (фаза-ноль), так и линейное (фаза-фаза).

• Ток: Линейный ток в этой схеме равен фазному току.

• Применение: Это самый распространенный вариант для жилых домов и офисов, где требуется одновременно мощное промышленное оборудование и обычные бытовые розетки.

Соединение «Треугольник» (Δ)

В данной конфигурации конец первой обмотки соединяется с началом второй, вторая — с началом третьей, а третья замыкается на первую. Нейтральный провод в классическом треугольнике отсутствует.

• Напряжение: Здесь фазное напряжение становится равным линейному (U_л = U_ф).

• Ток: Линейный ток в √(3) раз превышает фазный ток обмотки.

• Применение: Треугольник часто используется для подключения мощных трехфазных электродвигателей и трансформаторов, где требуется максимальная отдача мощности без использования нейтрали.

Практическое применение и диагностика

Знание типов напряжения помогает правильно выбирать оборудование и проводить ремонтные работы. Бытовая техника (стиральные машины, микроволновки) рассчитана на однофазное подключение 230 В. Промышленное оборудование, такое как лифты, эскалаторы или крупные компрессорные установки, требует линейного напряжения 400 В.

При диагностике неисправностей важно учитывать следующие моменты:

1. Измерение мультиметром: Для проверки фазного напряжения нужно приставить один щуп к фазе, а другой — к нулю. Для замера линейного — оба щупа на разные фазы.

2. Опасные ситуации: Если в трехфазной сети происходит обрыв нулевого провода, напряжение на фазах может резко измениться (стать значительно выше нормы), что приведет к выходу техники из строя или пожару.

3. Симметрия нагрузки: При неравномерном распределении потребителей по фазам в схеме «звезда» возникает несимметрия, которая создает ток в нейтральном проводнике и может вызвать перекос напряжений.

Тип сети	Фазное напряжение (U_ф)	Линейное напряжение (U_л)	Основная нагрузка
Бытовая (стандарт)	230 В	400 В	Розетки, освещение, мелкая техника
Промышленная	400 В	690 В	Мощные двигатели, станки

Понимание разницы между этими параметрами — база для сборки электрощитов и проектирования систем электроснабжения. Ошибка в выборе схемы (например, подключение двигателя, рассчитанного на «звезду», в режиме «треугольника») мгновенно приведет к перегрузке обмоток.
