Каковы цвета фазного, нулевого и заземляющего проводов в квартирах или частных домах?

Играет ключевую роль в техническом обслуживании и ремонте. Это значительно упрощает работу технических специалистов и ускоряет решение проблем.

Цвета в электроустановках: важность и практичность

Маркировка является важным элементом при создании сети электроснабжения. С помощью простой маркировки и цветов можно определить нужный кабель из пучка. Это упрощает обслуживание, замену или выявление неисправностей. Вот почему так важно понимать окраску электрических кабелей.

Как окрашены провода на электрическом жгуте?

В соответствии с европейскими и нашими стандартами производители окрашивают провода в разные цвета и маркируют их индивидуально. Изоляционный материал окрашен. Цветовое кодирование осуществляется по всей длине. Такой подход определяет назначение каждого компонента, что облегчает переключение. Во избежание опасности необходимо обеспечить правильное подключение цветов. Провода в электрике делятся на три типа:

• фаза;
• нейтральный;
• земля.

Каждый из них окрашен в разные цвета, чтобы техник мог быстро определить их назначение.

Всегда ли обозначение для сетей 220 В имеет один и тот же цвет?

У каждого производителя своя маркировка, но в целом они стараются следовать общепринятым правилам - европейским и национальным стандартам. Например, фаза обозначена ярким цветом, чтобы даже неспециалист мог увидеть опасность.

Какие цвета используются в электропроводке?

Согласно правилам устройства электроустановок (ПУЭ), электрические кабели покрываются изоляционным материалом разных цветов. Это облегчает специалисту идентификацию компонентов. Трехжильный кабель используется при наличии фазы, нейтрали и заземляющего провода, которые имеют разную окраску. Раньше существовала только черно-белая версия, но с введением нового законодательства это стало безопаснее и проще.

• белый;
• черный;
• красный;
• синий; синий;
• зелено-желтый;
• коричневый; синий; голубой (синий); желто-зеленый; коричневый.

Цвет заземляющего проводника

Желто-зеленый - это элемент "заземления". Иногда владелец прибора сталкивается только с желтым или зеленым цветом, а две буквы "PE" отвечают за обозначение "заземления". Если заземляющий элемент расположен вместе с нулевым проводником, он обозначается как "PEN" и обычно имеет зелено-желтый оттенок.

Что такое символ фазы?

Самое опасное - это контакт с фазой. Важно следить за этим при выполнении работ. Поскольку некоторые случаи могут быть даже смертельными, производители маркируют его ярким цветом, чтобы его нельзя было спутать с другими вариантами. Красный и черный - цвета фазы. Другие тоже встречаются:

• коричневый;
• сиреневый цвет;
• апельсин
• розовый;
• фиолетовый;
• белый;
• серый.

Упорядочить пучок питания будет проще, если исключить нуль и землю. Эта фаза обозначена буквой L на диаграмме. Если в сети более одной фазы, что часто бывает при напряжении 380 вольт, такие проводники обозначаются L1, L2, L3. В других случаях она может обозначаться: первая фаза - A, вторая - B и т.д.

Нейтральный проводник в однофазной сети.

Представляет собой голубой или синий оттенок. Другого обозначения для этого цвета в электротехнической промышленности не существует. Независимо от того, используете ли вы трех- или пятижильный кабель, его цвет одинаков.

Как я могу проверить правильность разметки в моей квартире?

Не рекомендуется полагаться только на цвет. Перед началом работы рекомендуется проверить их свойства. Для этого используется специальная отвертка. Светодиод на нем загорается при касании фазы. Для двухпроводного кабеля проблемы нет, так как на другом проводе будет ноль. Для трехжильного кабеля используется другой инструмент - мультиметр или тестер. Выключатель установлен на шкале, превышающей 220 В. На экране должно отображаться это значение или даже меньше, потому что это наша реальность. Чтобы использовать мультиметр, вы должны знать, что показания фазы на землю меньше, чем показания фазы на землю.

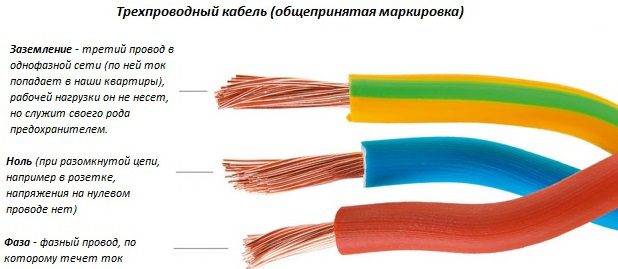

Цветовые коды в электрических схемах

Количество используемых цветов напрямую зависит от конкретной схемы. Если работа выполнена в соответствии с общепринятыми стандартами, опытный электрик сможет без проблем заниматься вашей сетью в будущем. Для определения фазы не требуется дополнительного оборудования, достаточно знания цветового обозначения. Стандартная цветовая схема выглядит следующим образом:

• Ноль - синий;
• Заземление - желтый;
• Фаза - красная.

В однофазных сетях применяется один цвет, а в более мощных сетях фаза может быть обозначена черным и зеленым цветом. Перед началом работ по монтажу электропроводки ознакомьтесь с цветовой маркировкой различных проводов. Во-первых, для вашей безопасности, а во-вторых, такой подход обеспечит максимальный комфорт. Такие знания упрощают процесс установки и дальнейшее обслуживание сети. Вам не придется каждый раз использовать отвертку, чтобы определить фазу. Опытные электрики смогут "говорить" на одном языке, используя кодовые стандарты, основанные на цветах букв.

Как различать провода по цвету - ГОСТ и правила

В настоящее время цветовая маркировка - это не маркетинговая уловка производителя, чтобы выделиться из толпы. Это необходимость и требование для быстрого и качественного монтажа электрических кабелей. В чем помогает эта цветовая кодировка?

• Быстрая идентификация назначения проводника (фаза, нейтраль или заземление).

Производители выбирают цвета проводников не по собственному желанию, а в соответствии с предписаниями. Кроме того, на проводник можно нанести не только цвет, но и буквенно-цифровой код. Краситель наносится по всей длине изоляции проводника. Однако в некоторых областях можно использовать и цветные термоусадочные муфты. Чаще всего они используются для заделки кабеля.В трехфазных сетях проводники и шины ранее окрашивались следующим образом: Чтобы легче было запомнить последовательность цветов, электрики использовали аббревиатуру - L-Z-K. С 01/01/2011 введены новые стандарты в соответствии с ГОСТ Р 50462-2009 (СКАЧАТЬ): Теперь пора перейти к аббревиатурам - K-Z-S! Субъективно говоря, это обозначение теряет свою выразительность по сравнению с предыдущим цветом Z-Z-K. Представьте себе плохое освещение в щитке или комнате, пыль на проводах? Как вы думаете, что лучше различает ваш глаз: желтое от зеленого или коричневое от черного? Правила в данном случае предусматривают, что помимо цвета необходимы надписи и основная маркировка. Как должна выглядеть маркировка проводов ГОСТ, показано в следующих таблицах: Буквы лучше всего наносить с помощью специальных колец с бирками. Это трубки из ПВХ, предварительно разрезанные, с нанесенными на них буквами и цифрами.Согласно новым правилам, запрещается маркировать фазные провода желтым или зеленым цветом. Это объясняется их сходством с желто-зеленым проводом заземления. Также стоит отметить, что коричневый цвет - это фаза A или L1 (просто L в однофазной сети 220 В), а черный - фаза B или L2. Когда вы делаете это для себя, вы можете не заметить, что в этом участвует. Но если проводка предназначена для промышленного объекта, от нее потребуется четкое соответствие международному стандарту и правильная фаска. Белый цвет является самым дешевым вариантом при изготовлении теплоизоляции, так как не требует использования красителей. Поэтому именно этот цвет чаще всего используется производителями недорогих марок кабеля. Для этого цвета не существует специальных рекомендаций по маркировке.

Цветовая маркировка кабелей

Цветовая маркировка кабелей включает в себя различные цвета для изолированных проводников, маркировочные символы на внешних стенках кабеля, прикрепление ярлыков, бирок и специализированных блочных маркеров. Цвета проводников в электротехнической промышленности информируют о характеристиках проводника, его свойствах, определяют область применения, а также показывают определенные ограничения в отношении области применения.

Необходимость цветовой маркировки кабелей

Сети переменного тока содержат скрученные провода, а оплетки проводов окрашены в разные цвета. Такое распределение значительно упрощает установку, подключение, ремонт и обслуживание сети. Если один человек выполняет установку, а другой приходит для проведения технического обслуживания или сервисных работ, цветные крышки позволяют им Они умеют определять нейтральные, силовые и нулевые провода. В старые времена обслуживание было затруднено из-за однородного белого или другого цвета - вам приходилось проводить линию от начала до конца, чтобы добраться до фазного и нулевого проводников. Благодаря стандартным цветным оболочкам вы можете четко определить назначение кабеля, такими цветными жилами являются одно из основных требований PUE.. Они маркируют стенки кабелей таким образом, что цвета фаз не совпадают с цветами нейтральных проводников. В стандартах указано, что в случае использования изделий без цветной оболочки, обязательна установка цветная маркировка на концах кабеля. Это поможет избежать путаницы в местах соединения. В качестве цветовой маркировки используются термоусадочные муфты или куски цветной изоляционной ленты.

Цветовое кодирование

Заводская маркировка имеет цветовую кодировку с буквами и цифрами. Все маркировки и цветные капсулы наносятся на заводе-изготовителе. Другие виды маркировки:

• Используется цветовое кодирование для кабельных наконечников.Наклеиваются цветные наклейки, этикетки. Такая маркировка используется электриками при подключении кабелей к точкам потребления.
• Электронные маркеры Они используются для обозначения инженерных и коммуникационных трасс (линии электропередач, трубопроводы, телекоммуникационные линии).

Зафиксированный на заводе цвет оболочки призван определить свойства одножильного или многожильного кабеля, область его применения в промышленности, быту и другие полезные характеристики. Эта информация позволит правильно ограничить приложение. Маркировка размещается на упаковке или на внешней оболочке. Предпочтительным цветом кабелей под напряжением является коричневый, черный и серый. В однофазных сетях такие кабели имеют коричневый цвет. Если однофазная линия является производной от ответвления от трехфазной рабочей линии, цвет кабеля должен быть таким же, как первоначальный цвет этой цепи. Особенности европейской маркировки:

• стандартизированные продукты имеют маркировку har (harmonised);
• Комбинации цифр 07, 05, 03 указывают на фактическое напряжение 450 / 750, 300/500, 300/300 соответственно;
• Буквы r или v указывают на тип изоляции (резиновая или ПВХ оплетка);
• Элементы U, R, K, F обозначают тип проводника (твердый, витой, мягкий для общей проводки, мягкий соответственно).

Центральный и нейтральный проводники изготовлены из голубая тесьма. Этот цвет не должен использоваться для проводников, кроме как в заземленной линии. Если выбраны неизолированные нейтральные проводники без цветовой маркировки, они должны быть окрашены в один из следующих вариантов:

• путем нанесения синих полос шириной 20 - 100 мм на каждый разъем;
• на доступных участках;
• по всей длине проводника.

Если нулевой проводник соединен с защитным проводником, он должен быть окрашен в зелено-желтый цвет, а вся его длина и концы должны быть обозначены синими полосами.

Земля

Защитные проводники обозначаются зелёно-жёлтая комбинация. Такая комбинация допускается только для кабеля заземления. Правила раскрашивания:

• Комбинация зеленого и желтого цветов должна быть такой интенсивности, чтобы на каждые 1,5 см длины кабеля один из этих цветов покрывал не менее 30% и не более 70% оболочки кабеля.
• Если жилы используются для защиты другого цвета, они должны быть покрыты желтым и зеленым цветом в каждом блоке, отделении и на видном месте.
• Если для маркировки используется клейкая лента, она должна быть двухцветной (желто-зеленой).

Если защитный проводник можно распознать по его форме, положению, то допускается не использовать цветовую маркировку. Рекомендуется обозначать видимые точки и концы буквами PE или двухцветными желто-зелеными полосами. При входе в здание нулевой проводник не должен быть подключен к защитному проводнику.

Цвета проводов в однофазных и трехфазных сетях

Недостатком одноцветной проводки является сложность определения нуля и фазы. Чтобы избежать регулярного использования индикатора и мультиметра в однофазных и трехфазных линиях, разница заключается в цвете проводов. Такие сети устанавливаются в бытовых помещениях с низкой нагрузкой на сеть. Перечень цветов для электрических проводов и их обозначение буквами приведен в тексте ГОСТ 28.763 - 1998. Однофазная двухъядерная система:

• Используется двухжильный кабель с разноцветными жилами или два одножильных кабеля.
• Часто используются гибкие кабели с синей и коричневой оплеткой.
• Фазные провода имеют коричневый цвет, а нейтральные - синий.

Трехпроводная система - Это трехпроводная система, которая работает с тремя проводами. В новых зданиях это широко используемая сеть. В линии имеется нейтральный фазный провод, а третий провод является проводом заземления для защиты от поражения электрическим током. Цвет первого провода - коричневый, черного - черный, второго - синий, третьего - желто-зеленый. Трехфазные цепи 380 В Розетки имеют дополнительный контакт для подключения к заземляющему проводнику. В этих сетях электричество передается по трех-, четырех- или пятижильному кабелю. Они могут иметь трехфазные проводники и могут иметь или не иметь заземляющий проводник. Фазные провода имеют оплетку коричневого, черного, серого, красного, оранжевого или фиолетового цвета.

Цветовая маркировка для сетей постоянного тока

Визуально кабели можно отличить по цвету оплетки и диаметру (последний напрямую зависит от количества проводов). Многопроводниковые и однопроводниковые типы используются не только в трехфазных промышленных линиях, но и в бытовых цепях 220 В. Линия прокладывается в виде положительных и отрицательных шин. Положительный проводник - красный, а отрицательный - в синей оплетке. Нейтральный и фазный проводники по сути отсутствуют, а центральный проводник (если он есть) окрашен в синий цвет. В случае ответвления от трехфазной линии цветная маркировка должна соответствовать проводникам родительской линии. В этом случае высоковольтные переходы на контакты подстанции окрашиваются в желтый цвет (шины с фазой А), зеленый - для шин с фазой В, красный используется для шин с фазой С.

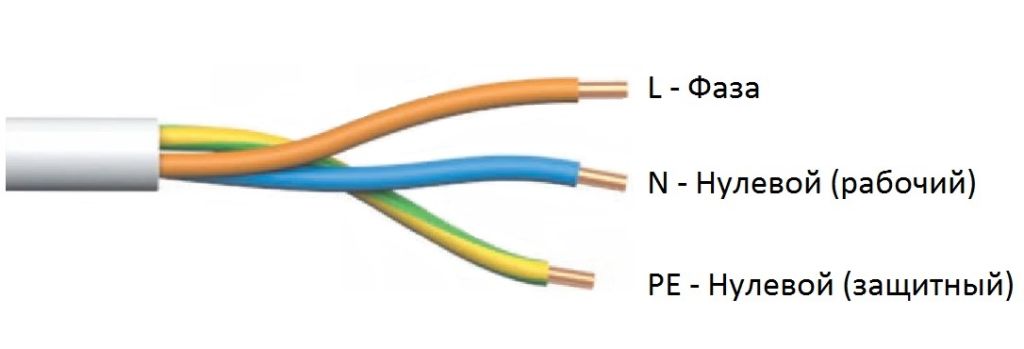

Маркировка по алфавиту

Стандартные указания стандартов монтажа касаются не только цветовой, но и буквенной кодировки. Основными типами обозначений фаз и нейтральных точек являются:

• Заземляющий проводник - PE;
• Нейтральный проводник - N или 0 (ноль);
• Проводник фазы под напряжением - L.

Многожильные кабели маркируются в порядке от L до LN, например, L1, L2, L3 и т.д. Маркировка всех фазных проводов различна, например, фиолетовый, серый, коричневый, красный.

Проверка правильности маркировки

Бывают случаи отсутствия или выцветания цветов, особенно на старых линиях. Чтобы определить нулевой и фазный проводники, вам понадобятся Отвертка с индикатором или мультиметр. A blade отвертка прикладывается к оголенному проводу, чтобы обнаружить провод под напряжением. Если лампочка в патроне светится, значит, провод находится под нагрузкой. Нейтральный провод не подаст сигнал в виде зажженной лампы. Мультиметр используется для определения местоположения заземляющего контакта. Установите счетчик на 220 В. Один контакт подключен к фазе, а другой поочередно подключен к остальным контактам. Если вы нажмете на ноль, измерительный прибор покажет напряжение, которое намного ниже, чем 220 В. Это процедура определения напряжения в домашних установках переменного тока. Не беритесь за корпус отвертки ниже рукоятки, так как существует риск поражения электрическим током, если проверяемый провод является фазным. Палец помещается на металлическую пластину в верхней части рукоятки отвертки.

L и N в электричестве - цветовая маркировка кабелей

Подавляющее большинство кабелей имеют различные цвета изоляции проводников. Это делается в соответствии с ГОСТ Р 50462-2009, который устанавливает стандарт на маркировку l n в электроустановках (фазные и нулевые проводники в электроустановках). Соблюдение этого принципа гарантирует, что мастер будет работать быстро и безопасно на большом промышленном объекте, а в случае самостоятельного ремонта будет исключено поражение электрическим током.

Разнообразие цветов изоляции для электрических кабелей

Цветовая маркировка кабелей универсальна и значительно различается для заземления, фазных и нулевых проводников. Чтобы избежать путаницы, в правилах PUE указано, какого цвета провод заземления должен использоваться в сетевом распределительном щите и какие цвета должны использоваться для нулевого и фазного проводов. Если монтажные работы проводил квалифицированный электрик, знакомый с действующими стандартами электромонтажа, нет необходимости прибегать к помощи отвертки или мультиметра. Назначение каждой жилы кабеля можно расшифровать, зная ее цветовое обозначение.

Цвет провода заземления

С 01/01/2011 цвет заземляющего (или нейтрального) проводника может быть только желто-зеленым. Эта цветовая маркировка кабелей также соблюдается при составлении схем, в которых такие проводники обозначаются латинскими буквами PE. Не всегда один из проводников в кабеле окрашивается для заземления - обычно это делается при наличии трех, пяти или более проводников в кабеле. Отдельное внимание следует уделить кабелям PEN с комбинацией "земли" и "нейтрали". Этот тип подключения все еще часто можно встретить в старых зданиях, где электрификация была проведена в соответствии с устаревшими правилами и до сих пор не обновлена. При правильной прокладке кабеля использовалась синяя изоляция, а на концах и в местах соединений были установлены желто-зеленые гильзы. Однако можно встретить и противоположный цвет заземляющего кабеля - желто-зеленый с синими заделками. Защитное заземление обязательно в жилых и промышленных помещениях и регламентируется стандартами ПУЭ и ГОСТ 18714-81. Нулевой заземляющий проводник должен иметь минимально возможное сопротивление, то же самое относится и к контуру заземления. Если все монтажные работы выполнены правильно, заземление станет надежным защитником жизни и здоровья человека в случае повреждения линии электропередачи. Поэтому правильная маркировка кабелей для заземления имеет решающее значение, а заземление вообще не должно использоваться. Все новые дома подключаются в соответствии с новыми правилами, а старые дома стоят в очереди на замену.

Цвета для нейтрального провода

Для "нуля" (или нулевой рабочий контакт) используются только определенные цвета проводов, которые также строго определены электротехническими стандартами. Он может быть синим, голубым или синим с белой полосой, независимо от количества проводников в кабеле: трехпроводниковый кабель в этом отношении ничем не отличается от пятипроводникового или кабеля с еще большим количеством проводников. В электрических схемах "ноль" соответствует латинской букве N - он участвует в коротком замыкании источника питания и может быть прочитан как "минус" (фаза - это, следовательно, "плюс") на диаграммах.

Цвета фазных проводов

С этими проводами следует обращаться с особой осторожностью и "уважением", так как они являются проводниками под напряжением, и неосторожное прикосновение к ним может привести к сильному поражению электрическим током. Цветовая маркировка проводников для соединения фаз довольно разнообразна - не используйте только цвета, соседствующие с синим, желтым и зеленым. В некотором смысле проще запомнить, какого цвета может быть фазный провод - НЕ синий или голубой, НЕ желтый или зеленый. На электрических схемах фаза обозначается латинской буквой L. Такое же обозначение используется на проводниках, если они не имеют цветовой маркировки. Если кабель предназначен для подключения трех фаз, фазные проводники маркируются буквой L и цифрой. Например, L1, L2, L3 используются для создания схемы трехфазной сети 380 В. В электротехнике они используются в качестве альтернативы: A, B, C. Перед началом работ необходимо определить, как будет выглядеть цветовая гамма проводов, и строго придерживаться выбранной цветовой гаммы. Если вы подумали об этом на этапе подготовки и учли это при составлении электрических схем, вам следует приобрести необходимое количество проводов нужных цветов. Если у вас закончилась проволока, вы можете разметить жилы вручную:

• с помощью обычных термоусадочных муфт;
• термоусадочные муфты;
• клейкая лента.

Смотрите также это видео для обзора стандартов цветовой маркировки кабелей в Европе и России:

Ручная цветовая кодировка

Он используется, когда в установке должны использоваться провода с жилами одного цвета. Это также часто встречается в старых домах, где проводка была установлена задолго до введения стандартов. Опытные электрики, чтобы не запутаться при дальнейшем обслуживании электрической цепи, используют комплекты, позволяющие маркировать фазные провода. Это также приемлемо в соответствии с современными нормами, поскольку некоторые кабели производятся без цветовой или буквенной маркировки. Место нанесения ручной маркировки регламентируется ПУЭ, ГОСТ и общепринятыми рекомендациями. Он крепится к концам кабеля в месте его соединения с шиной.

Маркировка двойных проводников

Если кабель уже подключен к сети, для поиска фазных проводов используется специальная индикаторная отвертка - в ее корпусе есть светодиод, который загорается, когда жало прибора касается фазы. Затем вам понадобится набор специальных термоусадочных трубок или изоляционная лента для маркировки фазы и нейтрали. Стандарты не требуют, чтобы такая маркировка была нанесена по всей длине проводов. Их маркировка допускается только на стыках и в местах соединения необходимых контактов. Поэтому при необходимости маркировки электрических проводников без маркировки необходимо заранее приобрести материалы для ручной маркировки. Количество используемых цветов зависит от используемой схемы, но основная рекомендация по-прежнему заключается в использовании цветов, исключающих возможность путаницы. Т.е. не используйте синюю, желтую или зеленую маркировку для фазных проводов. В однофазных сетях, например, фаза обычно обозначается красным цветом.

Маркировка трехжильных кабелей

Если вам нужно определить фазу, нейтраль и землю в трехпроводных кабелях, вы можете попробовать использовать мультиметр. Установите прибор на измерение переменного напряжения, затем щупом осторожно коснитесь фазы (ее можно также найти с помощью индикаторной отвертки) и двух других последовательно соединенных проводов. Затем запишите показания и сравните их друг с другом - комбинация фаза-ноль обычно показывает большее напряжение, чем комбинация фаза-земля. После определения фазы, нуля и земли можно наносить маркировку. Согласно правилам, для заземления используется желто-зеленый проводник, точнее, жила такого цвета, поэтому она маркируется лентой соответствующих цветов. Нейтраль маркируется соответственно синей лентой, а фаза - любым другим цветом.

Окончательный результат

Правильная маркировка проводов является основным требованием для качественного электромонтажа любой сложности. Это значительно облегчает как сам монтаж, так и последующее обслуживание электрической системы. Для того чтобы электрики "говорили на одном языке", были созданы обязательные стандарты цветовой и буквенной маркировки, которые одинаковы даже в разных странах. Соответственно, L означает фазу, а N - ноль.
