Как закрепить телевизор на гипсокартонной стене: способы монтажа

Закрепить телевизор на гипсокартоне можно, но стратегия монтажа напрямую зависит от веса устройства и наличия металлического каркаса за листом. Для легких моделей (до 5–10 кг) достаточно использовать дюбели типа «бабочка». Если экран тяжелее 20 кг или вы используете поворотный кронштейн, необходимо крепиться непосредственно в металлический профиль обрешетки или использовать специализированные усиленные анкеры.

Как найти каркас перед сверлением

Прежде чем брать дрель, нужно определить положение несущих элементов (профилей), так как крепление напрямую в металл — самый надежный метод. Попытка повесить тяжелый экран только на гипсокартон без попадания в профиль может привести к разрушению стены под нагрузкой.

Существует три проверенных способа локализации каркаса:

Магнитный метод. Возьмите неодимовый магнит размером с монету и медленно ведите им по поверхности. В местах, где проходят стальные профили (толщиной 0,4–0,6 мм), или там, где саморезы притянули лист к каркасу, магнит будет заметно притягиваться.
Электронный поиск. Используйте детектор скрытой проводки и металла (например, Bosch GMS 120). Современные приборы показывают не только металл, но и расположение электрических кабелей, что критически важно для безопасности монтажа.
Акустический способ. Легко постучите по стене костяшками пальцев или резиновым молотком. Над пустым пространством звук будет глухим и продолжительным, тогда как над профилем он станет звонким и коротким.

Выбор крепежа в зависимости от веса телевизора

Тип используемого дюбеля определяет, какую нагрузку выдержит конструкция. Обычные пластиковые дюбели для бетона здесь не работают — они просто прокрутятся или вылетят из хрупкого материала.

Легкие устройства (до 10–15 кг)

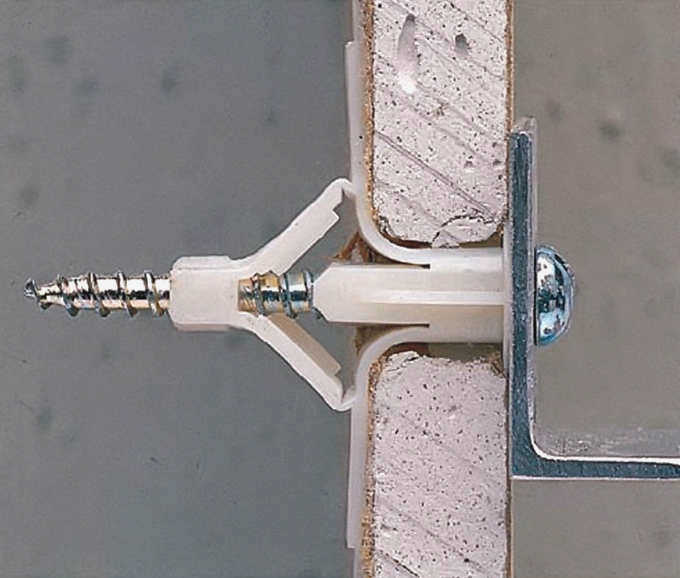

Для небольших ЖК-панелей с диагональю до 32 дюймов подходят нейлоновые дюбели «бабочка». В отличие от дешевого полипропилена, нейлон более долговечен и не стареет десятилетиями. При затягивании винта крылья дюбеля раскрываются и прижимаются к обратной стороне листа.

При однослойной обшивке (12,5 мм) одна такая точка выдерживает до 15 кг.
В двухслойной обшивке нагрузка на один крепеж возрастает до 20 кг.

Средние и тяжелые модели (от 15 до 30 кг)

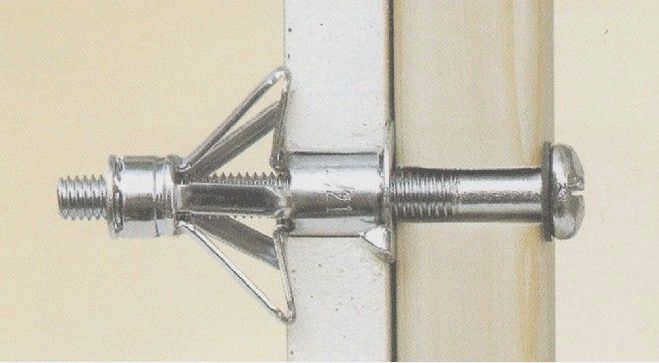

Если вес телевизора превышает 15 кг, лучше использовать металлические распорные анкеры «Молли» (Molly). Они имеют оцинкованную стальную конструкцию с раскрывающимися «лапками», которые создают большую опорную площадь. Один такой анкер диаметром 8–10 мм позволяет надежно закрепить оборудование, если использовать минимум 4 точки крепления.

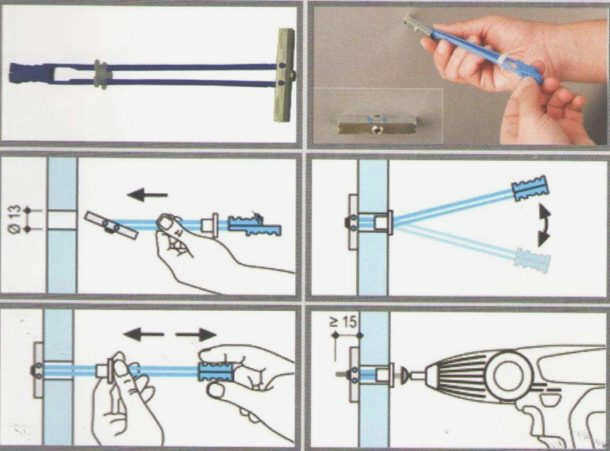

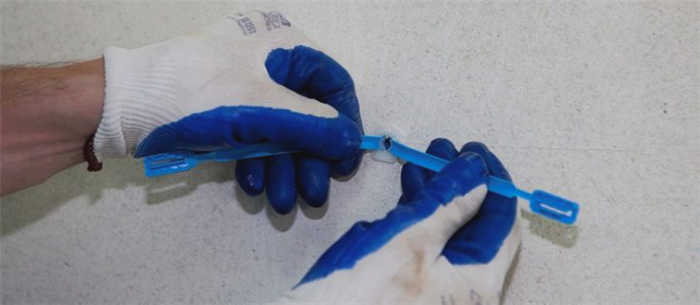

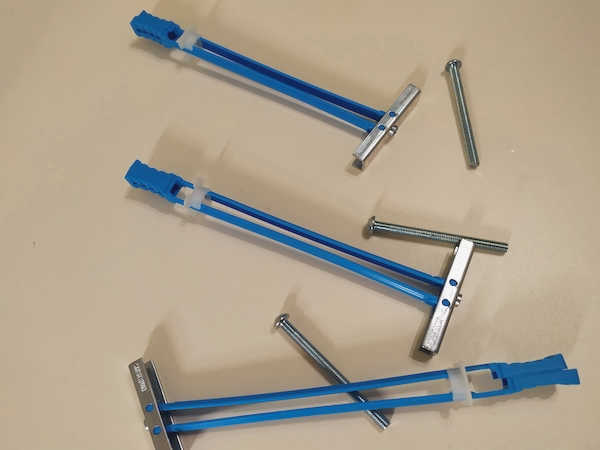

Для телевизоров весом от 20 до 35 кг оптимальным решением является система «Хартмут». Это высоконагруженный крепеж с прижимным механизмом и опорной П-образной планкой из оцинкованной стали. При использовании двух слоев гипсокартона (по 12,5 мм каждый) одна точка крепления «Хартмут» способна выдержать до 65 кг.

Сверхтяжелые панели (более 30 кг)

Для огромных экранов диагональю более 70 дюймов монтаж на чистый гипсокартон без усиления недопустим. В этом случае применяются два варианта:

Закладные элементы. Если ремонт еще не завершен, между профилями устанавливается закладная из фанеры (толщиной 18–24 мм) или деревянный брус. Это позволяет крепить кронштейн саморезами в дерево, что выдерживает вес более 50 кг.
КНАУФ-траверса. Специальная готовая деталь из влагостойкой фанеры с оцинкованными профилями, которая монтируется на этапе возведения перегородки и позволяет вешать оборудование массой до 150 кг.

Расчет нагрузки на одну точку крепления

Чтобы избежать случайного падения техники, используйте формулу для проверки надежности: F = M × e / n × a

Где:

M — масса телевизора;
e — расстояние от центра тяжести до стены (вылет кронштейна);
n — количество установленных дюбелей;
a — опорное плечо.

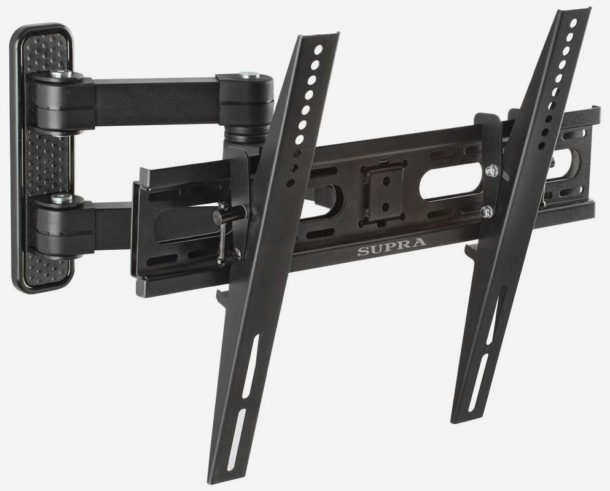

Например, для телевизора весом 10 кг с вылетом кронштейна 20 см при использовании четырех дюбелей нагрузка на каждую точку составит 5 кг (10 × 20 / 4 × 10 = 5). Всегда закладывайте запас прочности, особенно если планируете использовать поворотный кронштейн, который создает дополнительный рычаг.

Пошаговая инструкция монтажа

Разметьте центр будущей установки и найдите профили магнитом или детектором.

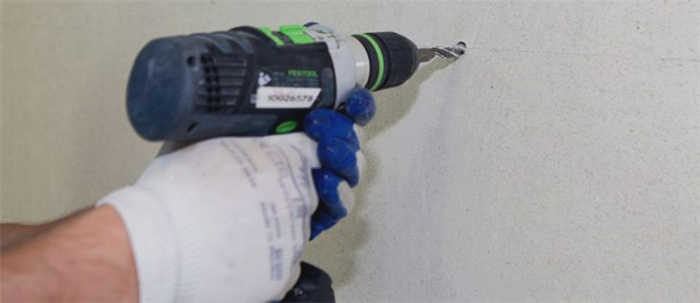

Просверлите отверстия диаметром, строго соответствующим размеру выбранного дюбеля (например, 8–10 мм для «Молли»).
Вставьте анкер в отверстие. Если используете «Молли», предварительно выкрутите винт, чтобы раскрыть металлические лепестки внутри стены.

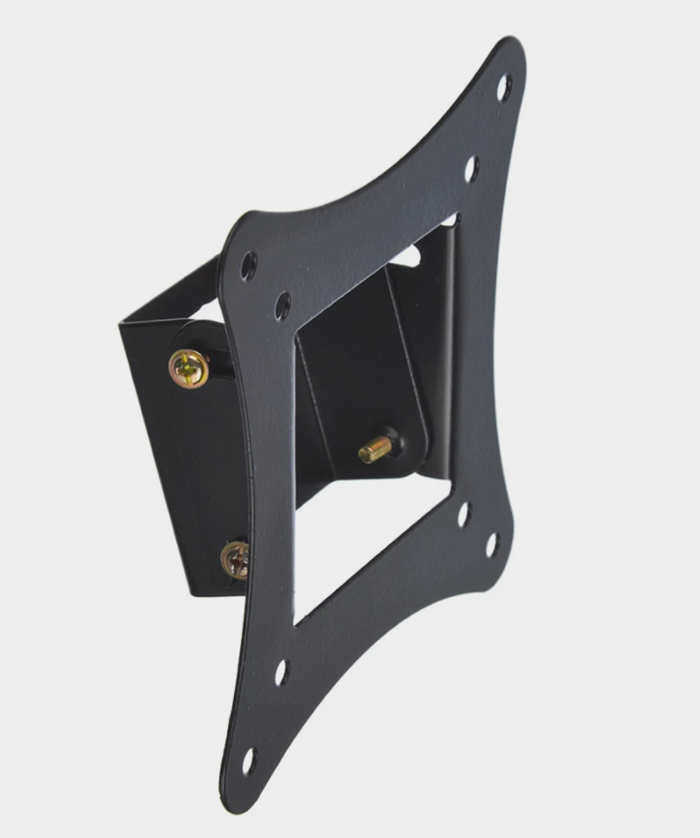

Приложите кронштейн и затяните винты. Важно, чтобы вращался только винт, а не головка дюбеля, иначе вы разрушите гипсокартон.
Проверьте устойчивость конструкции перед тем, как вешать саму панель.

Совет мастера: Если телевизор должен плотно прилегать к стене, а розетки находятся прямо за ним и мешают монтажу, замените стандартные вилки на угловые (плоские). Это позволит избежать деформации гипсокартона при попытке «втиснуть» кабель в узкое пространство.
