Как надежно закрепить телевизор на гипсокартонную стену

Для надежного монтажа телевизора на гипсокартонную стену необходимо понимать, что сам лист ГКЛ является хрупким материалом и не может самостоятельно держать тяжелую технику. Основная задача инженера при такой установке — либо найти металлический профиль внутри каркаса, чтобы передать нагрузку на него, либо использовать специальные дюбели, которые распределяют вес за счет раскрывающихся «лапок» с обратной стороны листа.

Почему гипсокартон — не просто стена

Гипсокартон представляет собой гипсовый сердечник, заключенный между слоями картона. Его главная особенность заключается в том, что он держится на металлическом каркасе из стоечных профилей (ПС) и направляющих (ПН). Шаг между этими вертикальными элементами обычно составляет 40 или 60 сантиметров.

Если вы просто вкрутите обычный шуруп в лист между профилями, нагрузка ляжет на гипс. Гипс легко крошится под давлением. Стандартный саморез по ГКЛ без опоры на каркас способен удержать лишь 3–5 кг статической нагрузки. Современный телевизор весит от 8 до 20 кг, а при случайном касании или вибрации возникает динамическая нагрузка, из-за которой техника просто падает.

Как найти несущий профиль под листом

Находить металлический профиль нужно до того, как вы возьмете в руки перфоратор. Это базовое правило безопасности. Существует три проверенных метода обнаружения каркаса:

Магнитный способ. Используйте мощный неодимовый магнит или магнитный уровень. Медленно перемещайте его по поверхности стены. В местах, где находится профиль (толщиной 0,4–0,6 мм), магнит будет притягиваться сильнее.
Электронный детектор. Специальные приборы, такие как Bosch GMS 120, находят не только металл, но и скрытую проводку. Дорогие модели способны определять даже глубину залегания профиля.
Акустический метод. Можно аккуратно постукивать по стене костяшками пальцев или резиновым молотком. Над профилем звук будет коротким и звонким, а над пустотой — глухим и продолжительным.

Если кронштейн позволяет распределить нагрузку на два профиля (например, при шаге 40 см), это станет самым надежным вариантом для устройств весом до 15 кг.

Выбор крепежа в зависимости от веса телевизора

Выбор типа дюбеля напрямую определяет, выдержит ли конструкция установленный экран. При выборе всегда учитывайте стандарт VESA — расстояние между монтажными отверстиями на задней стенке телевизора (например, 200×200 или 400×400 мм). Кронштейн должен строго соответствовать этому стандарту.

Легкие устройства (до 5–10 кг)

Для небольших панелей с диагональю около 32 дюймов подходят пластиковые анкеры-бабочки. Они имеют пружинные «крылья», которые раскрываются при закручивании самореза. Один такой дюбель в однослойном гипсокартоне выдерживает до 10–15 кг, но для безопасности лучше использовать несколько точек крепления.

Средние нагрузки (от 10 до 25 кг)

Если вес телевизора превышает 15 кг, необходимо использовать металлические распорные анкеры типа Molly (Молли). Они работают по принципу прищепки: при затягивании винта стальные лепестки раскрываются в четырех направлениях и плотно прижимаются к обратной стороне листа. Это создает большую площадь опоры. Один дюбель Molly M6 в листе 12,5 мм может выдерживать на вырыв до 30–50 кг.

Тяжелые конструкции (более 25 кг)

Для крупных телевизоров весом свыше 25 кг использование только гипсокартона недопустимо. Такие устройства нужно крепить либо непосредственно в основной бетонный или кирпичный каркас здания через проход в ГКЛ, либо использовать систему Hartmut (Хартмут). Это комбинированный металлический и пластиковый крепеж, который считается самым надежным для полых конструкций.

Расчет нагрузки на крепление

Чтобы не допустить обрушения, профессионалы рассчитывают нагрузку на каждый дюбель. Существует формула: F = M × e / n × a, где:

M — масса телевизора;
e — расстояние от центра тяжести до стены (вылет кронштейна);
n — количество используемых дюбелей;
a — опорное плечо между ними.

Например, если у вас телевизор весом 10 кг, установленный на кронштейне с вылетом 20 см и закрепленный четырьмя дюбелями, нагрузка на каждую точку составит 5 кг. Всегда закладывайте запас прочности в 30–40% от реального веса устройства.

Пошаговая инструкция монтажа

Разметка. Приложите кронштейн к стене и проверьте его горизонтальность с помощью спиртового уровня. Отметьте отверстия карандашом. Для надежности делайте не менее 6 отметок (по две по краям и две посередине).
Сверление. Просверлите отверстия диаметром, соответствующим вашему крепежу (обычно 8–10 мм для Molly или 12 мм для Hartmut).
Установка дюбелей. Вставьте дюбель в отверстие до упора. Если это «бабочка» или «Молли», затяните винт частично, чтобы раскрыть элементы.
Фиксация кронштейна. Приложите металлическую плату к стене и плотно затяните все винты. Не перетягивайте их чрезмерно, чтобы не разрушить гипсовый сердечник.

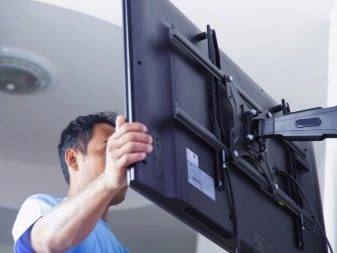

Навешивание. Вставьте направляющие пластины с телевизором в пазы кронштейна. Будьте осторожны: из-за малого зазора между задней стенкой ТВ и стеной повесить панель бывает сложно.

Если ремонт еще на стадии возведения стен, лучше всего заранее предусмотреть закладные — деревянные брусья или листы фанеры, закрепленные между профилями. Это снимет любые ограничения по весу.
