Как соединить жесткий и мягкий медный провод: способы

Для надежного соединения жесткого (одножильного) и мягкого (многожильного) медного провода лучше всего использовать опрессовку гильзами, пайку или пружинные клеммы с рычагом. Прямая скрутка таких жил запрещена правилами ПУЭ (п. 2.1.21), поскольку многожильный проводник из-за своей структуры не обеспечивает плотного прижима к жесткой жиле. Со временем такой контакт ослабевает, окисляется и начинает греться, что создает риск пожара.

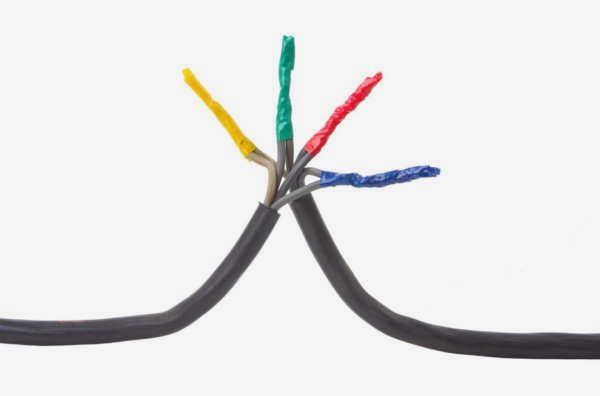

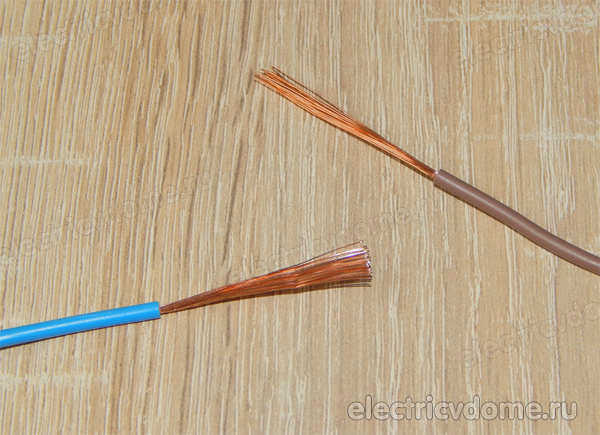

Техническая разница: мягкий и жесткий провод

Прежде чем выбирать способы соединения проводов, нужно понимать физику процесса. Гибкость кабельной жилы определяется количеством и сечением отдельных проволок в пучке. Согласно ГОСТ 22483-2012, существует 6 классов гибкости. Чем выше номер класса, тем мягче провод.

Если рассматривать кабель с сечением 10 мм², то распределение жил будет следующим:

• 1-й класс — всего 1 жила (жесткий);

• 3-й класс — 19 проволок;

• 6-й класс — 324 тонкие проволоки.

Жесткий кабель 1-го класса подходит только для стационарной проводки без изгибов. Гибкий и жесткий провод имеют разную площадь поверхности: у многожильного кабеля она значительно выше, что ускоряет окисление при повреждении изоляции. В пустоты между мелкими проволоками может попадать влага, вызывая коррозию меди.

Профессиональные методы соединения

Опрессовка гильзами (ГМЛ)

Это один один из самых качественных неразъемных методов. Вы берете медную луженую гильзу, вставляете в нее оба провода и обжимаете специальными пресс-клещами. По надежности такой узел практически не уступает сварке.

Чтобы получить надежное соединение этим способом, необходимо строго подбирать диаметр гильзы под суммарное сечение кабелей. Если жилы будут заполнять полость неплотно, контакт будет ненадежным. После обжима кончик гильзы с остатками торчащих проволок можно аккуратно откусить.

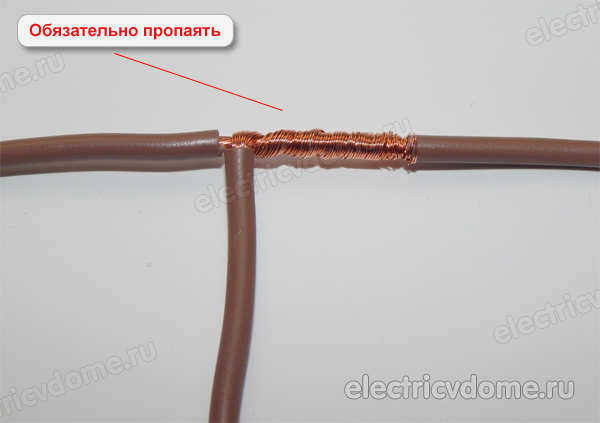

Пайка

Пайка считается эталонным методом для работы с разными типами жил. Она позволяет расплавленному металлу заполнить все пустоты между мелкими проволоками многожильного кабеля.

Процесс выглядит так:

1. Тщательно зачистите и обезжирьте концы проводов. Можно пройтись по поверхности наждачной бумагой для чистоты контакта.

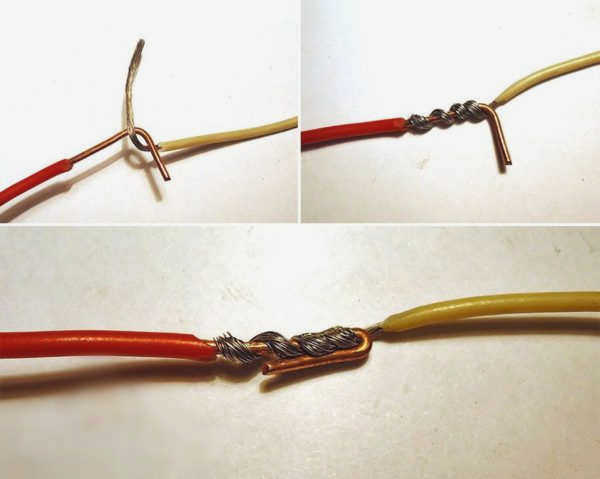

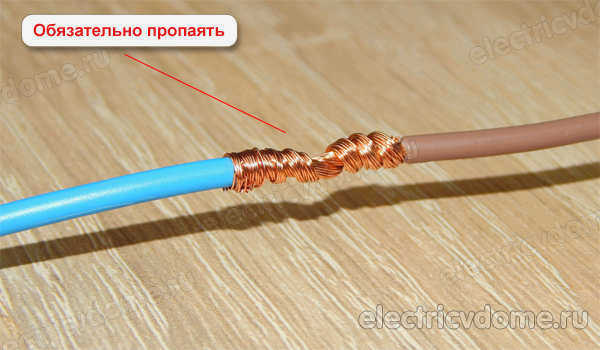

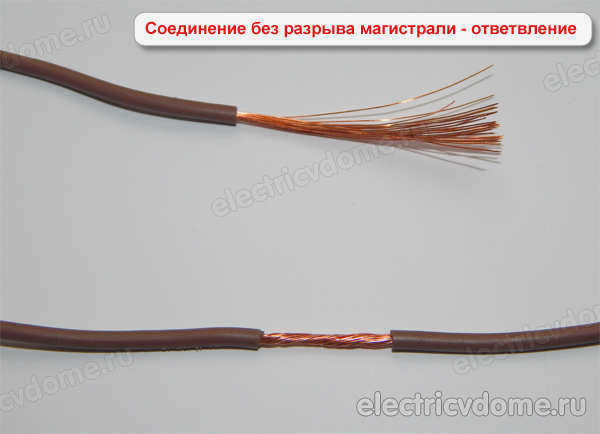

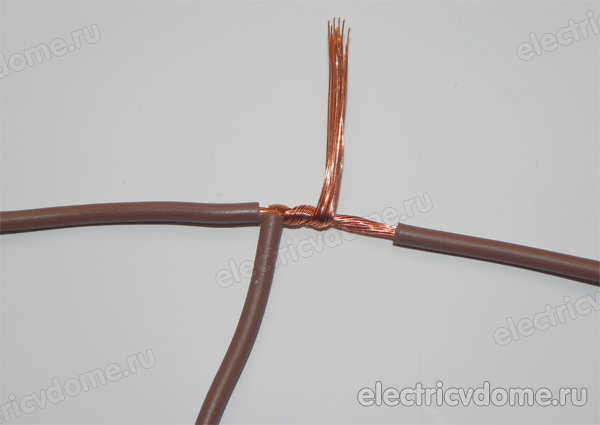

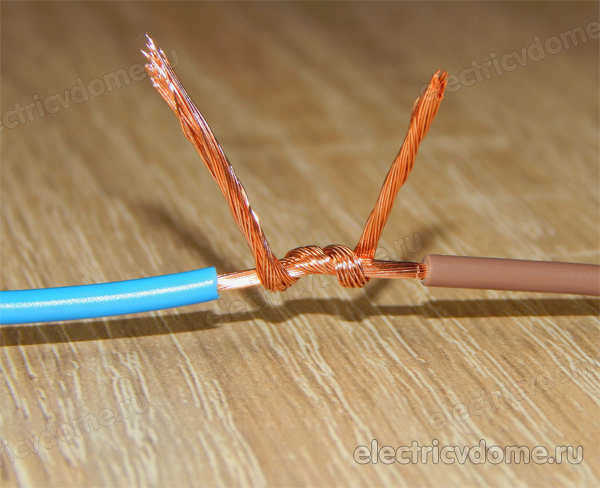

2. Намотайте мягкий провод на жесткую жилу, создав временную скрутку.

3. Прогрейте место контакта разогретым жалом паяльника.

4. Подайте припой с флюсом в зону стыка.

Важно не шевелить провода до полного застывания припоя. Помните, что согласно действующим нормам (п. 542.3.2), соединять заземляющие проводники пайкой запрещено.

Пружинные клеммы

Современный стандарт для бытового монтажа — это пружинные клеммы типа WAGO. Для того чтобы соединить провода разной жесткости, лучше использовать многоразовые модели с рычажком (серия 221 и аналоги). Рычаг создает постоянное давление на токопроводящую пластину, что идеально подходит как для моножилы, так и для гибкого провода.

Если вы используете одноразовые самозажимные клеммы без рычага, в них можно вставлять только жесткие жилы или предварительно оконеченные наконечниками многожильные провода. Использование «голой» многожилки в обычных зажимных клеммах приводит к тому, что тонкие проволоки переламываются и выкрашиваются под давлением.

Другие способы и ограничения

Сварка

Сварка является одним из самых надежных методов соединения проводов. Мастер использует сварочный аппарат с графитовым электродом, чтобы расплавить место стыка. Этот метод не ухудшается от нагрева или окисления. Однако для него требуется специальное оборудование и высокая квалификация монтажника.

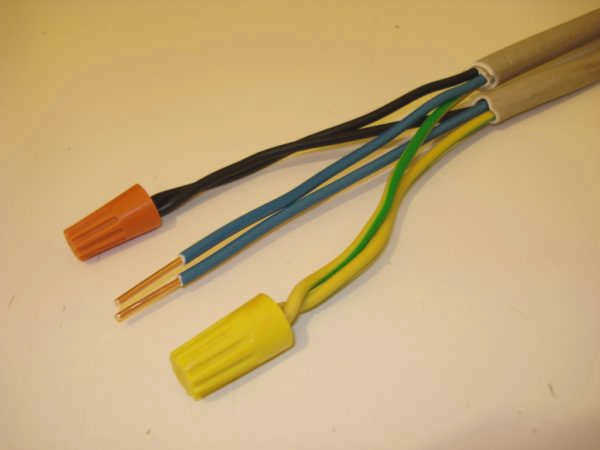

Соединительные колпачки

Это пластиковые зажимы с внутренней стальной пружиной в форме конуса. Вы накручиваете колпачок на подготовленную скрутку по часовой стрелке, и пружина плотно сжимает провода. Этот способ не подходит для многопроволочных жил, так как они могут плохо фиксироваться внутри.

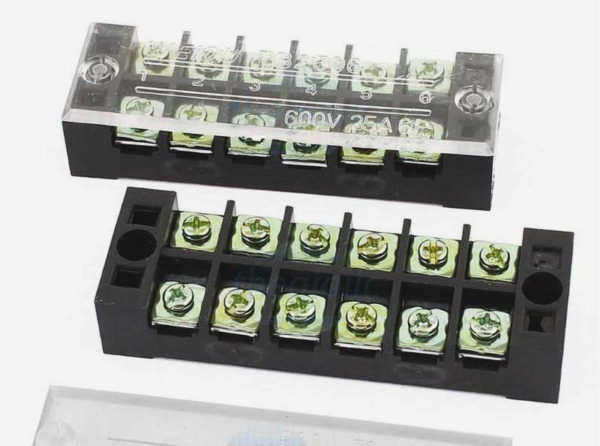

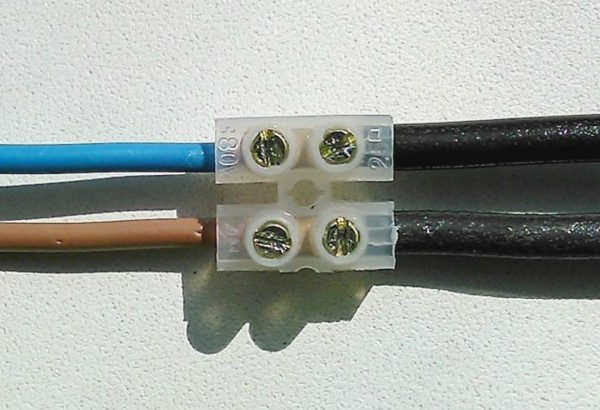

Винтовые клеммные колодки

В таких колодках проводник зажимается между металлическими шайбами под давлением винта. Это простое соединение проводов часто используют при монтаже светильников. Но есть критическое правило: в одну клемму (под один винт) можно вставлять только один проводник. Чтобы соединить жесткий и мягкий кабель через винтовую колодку, обязательно используйте наконечники НШВИ. Сначала наденьте обжатую медную трубку на многожильный конец, а затем зажимайте его винтом.

Важное замечание о меди и алюминии

Если в вашей задаче нужно соединить медь с алюминием, обычные способы не работают. Из-за разницы коэффициентов линейного расширения и образования гальванической пары контакт быстро разрушится. Для таких целей используйте только специальные клеммы, заполненные противоокислительной пастой (смесь кварцевого песка с вазелином), или специальные переходные гильзы.

При монтаже в распределительных коробках всегда оставляйте запас кабеля. Если вы используете винтовые зажимы, проверьте плотность контакта через некоторое время после первой нагрузки.
