Как собрать строительный степлер: инструкция по сборке

Сборка строительного степлера — это процесс восстановления его работоспособности после разборки для ремонта или чистки. В зависимости от типа привода (механический, электрический или пневматический) последовательность действий будет отличаться. Если ваша задача — вернуть инструмент в рабочее состояние из-за потери мощности удара, ключевым этапом станет правильная установка возвратной пружины и регулировка ударного блока.

Классификация строительных степлеров по типу привода

Прежде чем разбирать устройство, необходимо определить его конструкцию. От этого зависит механика сборки и способы устранения поломок.

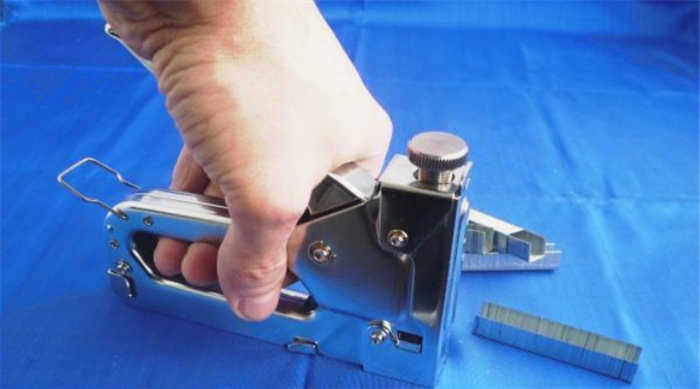

Механические модели являются самыми популярными для бытовых нужд. В них усилие передается через рукоятку на внутреннюю пружину. Бюджетные варианты оснащены витой цилиндрической пружиной из углеродистой стали, которая дает резкую отдачу в кисть. Профессиональные инструменты используют рессорную пружину — плоскую стальную ленту, изогнутую в дугу. Она обеспечивает более плавное распределение энергии и снижает нагрузку на суставы мастера.

Электрические степлеры работают от сети или аккумулятора. В простых моделях двигатель вращает эксцентрик для мягкого, но медленного выталкивания скобы. Профессиональные устройства используют соленоид, который создает электромагнитный импульс и разгоняет ударник мгновенно.

Пневматические степлеры подключаются к компрессору через шланг. Это мощные инструменты для интенсивных работ, работающие на сжатом воздухе. Их сборка требует особого внимания к герметичности соединений.

Инструкция по сборке и ремонту механического степлера

Чаще всего пользователи сталкиваются с необходимостью собрать или восстановить именно ручной инструмент. Основные проблемы здесь — слабый удар или проскакивание рычага.

Увеличение силы удара (модернизация пружины)

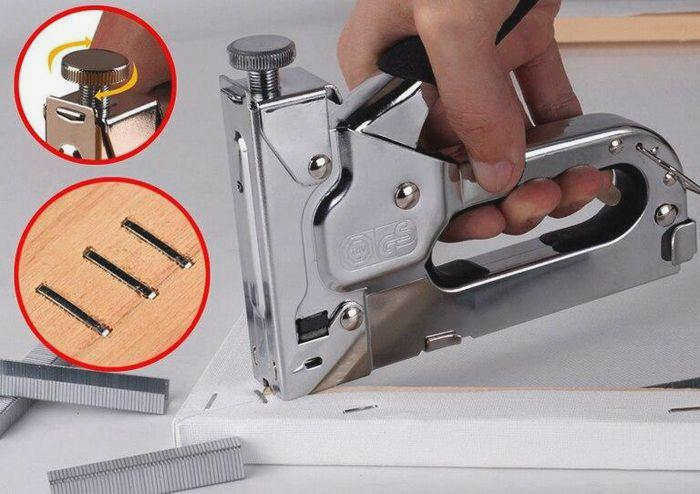

Если винт регулировки натяжения уже вкручен до упора, а степлер всё равно не добивает скобу в материал, требуется вмешательство в механизм пружины.

Ослабьте или полностью выкрутите регулировочный винт.
Аккуратно извлеките внутреннюю пружину из посадочного места.
Чтобы увеличить сопротивление и силу удара, подложите под пружину небольшую гайку (например, М5). Это создаст дополнительный предварительный натяг.
Установите пружину обратно в корпус с учетом добавленного элемента.
Закрутите регулировочный винт и проверьте работу инструмента.

Исправление проскакивающего рычага ударника

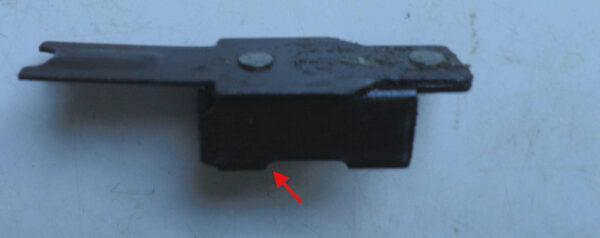

Если при нажатии рукоятка «пролетает» мимо точки удара, значит, механизм зацепления изношен или смещен. Для решения этой проблемы нужно разобрать корпус и воспользоваться напильником. Необходимо аккуратно подпилить корпус ударного блока, чтобы восстановить правильный угол соприкосновения деталей. После обработки убедитесь, что детали ходят плавно, но без лишнего люфта.

Устранение проблем с подачей скоб

Если скобы застревают или вылетают нерегулярно, причиной часто становится трение в канале магазина. В этом случае разборка может не потребоваться: достаточно обработать внутренние направляющие и сам блок скоб специализированным маслом (например, графитовым). Это обеспечит стабильную подачу расходников.

Правила заправки и сборки магазина

Сборка механизма подачи — критический этап, где чаще всего совершаются ошибки. Неправильная установка штифта или пружины может привести к тому, что инструмент будет выстреливать две скобы одновременно.

Для моделей с выдвижным магазином порядок действий следующий:

Разблокируйте устройство, нажав на пластину прижимного механизма в задней части корпуса.
Сдвиньте механизм так, чтобы магазин вышел из зацепления.
Извлеките внутренний штифт вместе с пружиной.
Уложите скобы на штифт (конец устройства должен быть направлен к ручке).
Вставьте штифт обратно в паз и плотно закройте магазин.

Никогда не смешивайте разные типы крепежа в одном магазине. Даже небольшая разница в толщине проволоки нарушит ритм подачи, и инструмент начнет работать вхолостую или клинить.

Техника безопасности при сборке и эксплуатации

Работа с разобранным инструментом требует осторожности. При сборке механических моделей убедитесь, что рычаг зафиксирован в нерабочем положении, чтобы избежать случайного срабатывания пружины во время манипуляций.

Для электрических моделей обязательным условием является полное отключение от сети или извлечение аккумулятора перед любым вмешательством в корпус. При работе с пневмоинструментом всегда отсоединяйте воздушный шланг, так как в системе и самом степлере может оставаться сжатый воздух, способный вызвать непроизвольный выстрел.

При проверке собранного инструмента направляйте носик только на плотную поверхность, например деревянный брусок или резиновый коврик. Обязательно используйте защитные очки: при осечке или заклинивании скоба может отскочить в сторону лица мастера.
