Как сделать диван-кровать для дома своими руками: чертежи, схемы, фото
Мягкая мебель - необходимый предмет мебели в каждом доме. Возможность расширить функциональность дивана в гостиной, используя его в качестве спального места, всегда приветствуется, особенно владельцами небольших квартир. Имея желание, небольшой бюджет и умея обращаться со столярными инструментами, вы можете сделать удобный диван своими руками.
Диван "Сделай сам" - не самый простой, требующий внимательности и аккуратности, но вполне выполнимый. В этом помогут фотографии, схемы, чертежи всего изделия и его отдельных компонентов. При создании дивана необходимо тщательно продумать будущий механизм раскладывания и учесть особенности его работы и монтажа. Сегодня существует множество способов превратить мягкий диван в гостиной в полноценную кровать. Например: книжный шкаф, евроштабелер, выдвижной, клик-кляк, дельфин и т.д.
Что нужно, чтобы сделать диван-кнопку?

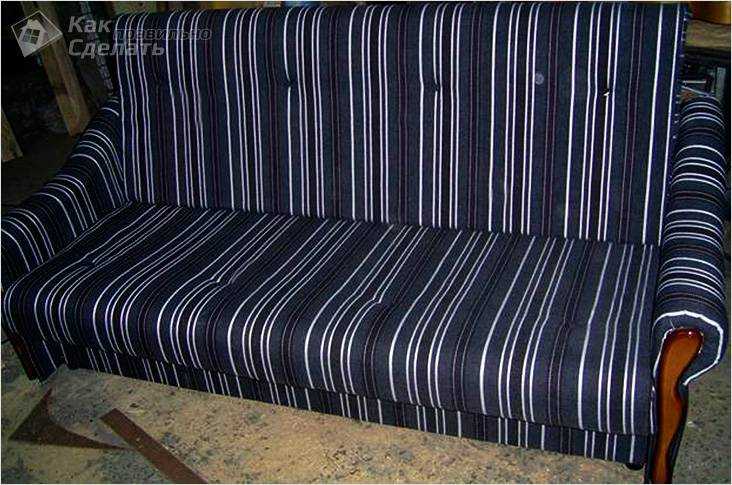

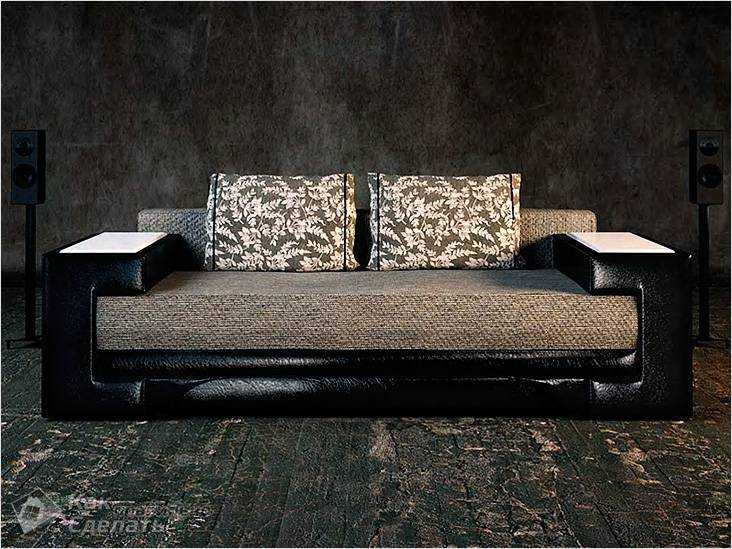

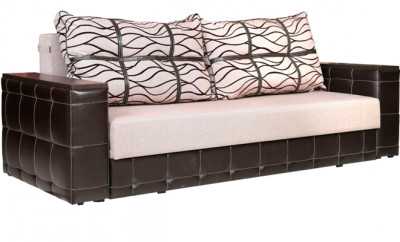

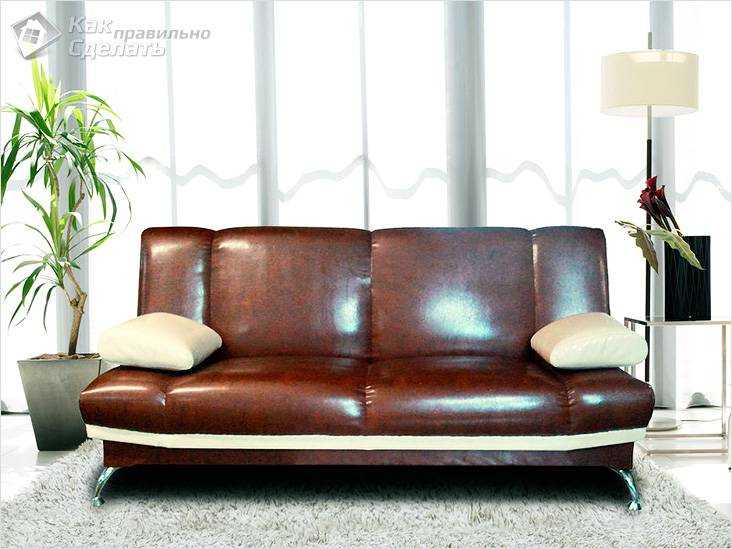

Проверенный десятилетиями, привычный тип мягкой мебели, диван-книжка, по-прежнему популярен благодаря своей простоте и универсальности. Мы предлагаем сделать компактную и простую в использовании модель, имеющую параметры 100х220 мм в сложенном виде и 140х220 мм в разложенном.Необходимые материалы и инструменты
Перед началом работы необходимо подготовить следующие материалы:- Пенопласт высокой плотности (25 кг/м³): 1 лист - 2000x1400x60, 1 лист - 2000x1600x40, 1 лист - 2000x1600x20.
- 6 погонных метров (нм) ткани шириной 1400 мм.
- 4 нм прослойки.
- Деревянный стержень: 2 шт. 40х60х1890, 2 шт. 40х60х1790, 6 шт. 40х60х530, 4 шт. 40х50х330, 4 шт. 50x50x200.
- Доски толщиной 25 мм. 1900x200 (2 шт), 800x200 (2 шт), 1000x50 (12 шт), 800x50 (2 шт).
- 32 деревянные планки, 64 держателя планок.
- 1 кусок ДВП 1,7 x 2,75 толщиной 3,2 мм.
- Механизм для раскладывания дивана в стиле книжка.
- 4 пластиковые ножки.
- 4 мебельных винта 8x120.
- 4 мебельных винта 6x40.
- 8 мебельных винтов 6x70.
- Гайки 4 x 8 и гайки 12 x 6 мм.
- 20 гвоздей 70 мм, 40 гвоздей 100 мм.
- 20 самонарезающих винтов 89D, 16 самонарезающих винтов 51D.
- Скобы 1000 x 10 мм и скобы 300 x 16 мм.
- Клей для вспененной резины.
- Измерительная лента, квадрат.
- Пила.
- Карандаш.
- Электрическая дрель со сверлами.
- Электрическая отвертка.
- Набор гаечных ключей.
- Молоток.
- Аппаратный степлер.
Последовательность работы
Раскладной диван состоит из основных конструктивных частей: спинки, сиденья, ящика для хранения белья, двух подлокотников. Ящик для белья сделать проще всего, поэтому лучше начать работу с этого элемента.- Сначала соберите каркас ящика. Для этого соедините 2 доски 25x40x1900 и 2 доски 25x50x800 с помощью саморезов и клея, чтобы получился прямоугольник, как показано на рисунке.
- Таким же образом 4 куска дерева 40x50x200 (или 50x50x200) в углах рамы.
- Напомним, что эта часть конструкции будет служить основанием дивана, а это значит, что она будет нести большую часть нагрузки во время эксплуатации. Поэтому, чтобы увеличить жесткость креплений, усилить конструкцию, мы устанавливаем внутри короба еще две поперечины длиной 800 мм и шириной 200 мм.
- В конце этого этапа работы мы прибиваем к раме ДВП 1800х800, которая является дном ящика для белья.

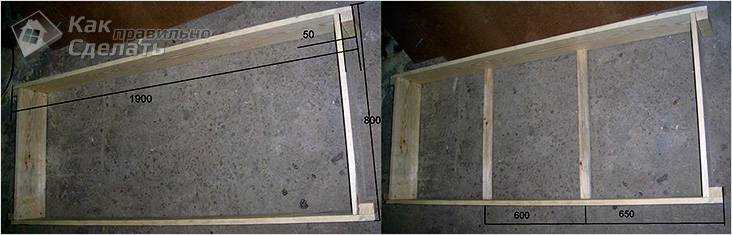

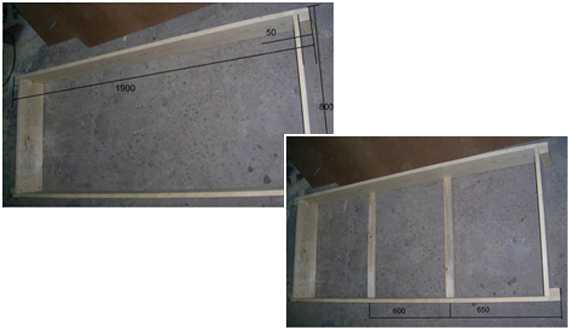

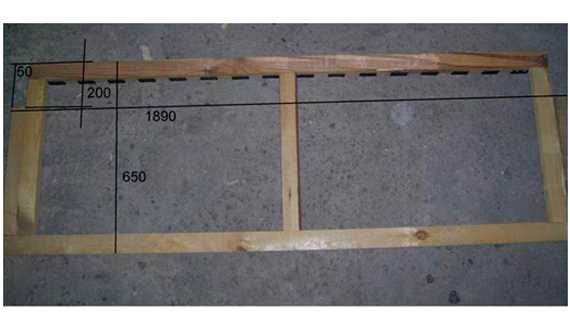

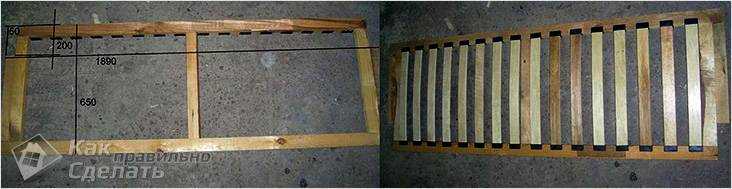

- Из пиломатериалов 40х60 собираем одинаковые каркасы спинки и сиденья длиной 1890 мм и шириной 650 мм. Закрепите элементы с помощью саморезов и гвоздей. Сначала сделайте отверстие сверлом 3 мм и вбейте гвозди. Повторно просверлите отверстия (для саморезов) тем же сверлом, а затем используйте сверло большего размера (8 мм) для зенкования до 10 мм. Саморезы (89D), вкрученные в стыки планок, укрепят раму и не позволят деталям разойтись.
- Установите ребро жесткости в середине каждой рамы (спинки и сиденья).

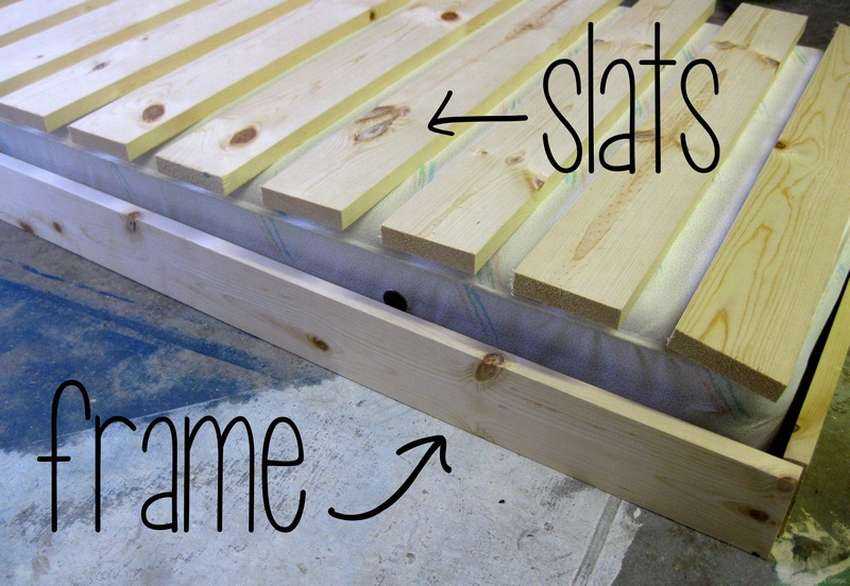

- Разметьте и равномерно прикрепите держатели планок к обеим рамам. Затем установите сами рейки, которые будут поддерживать матрас дивана.

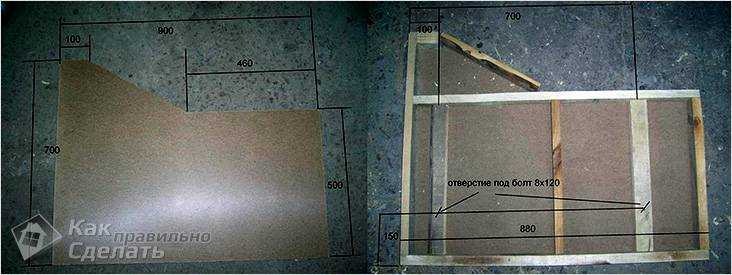

- Теперь перейдем к изготовлению подлокотников. Берем ДВП 25х50х1000, из которой нужно сделать 4 боковые заготовки для подлокотников: 2 правых и 2 левых. С помощью карандаша и измерительной ленты перенесите форму и размеры, указанные на рисунке. Вырежьте детали.
- Прикрутите деревянные рамки по форме подлокотников так, чтобы они были на 20 мм короче ДВП. Установите ребра жесткости и еще две планки в середине каждого подлокотника, как показано на рисунке.

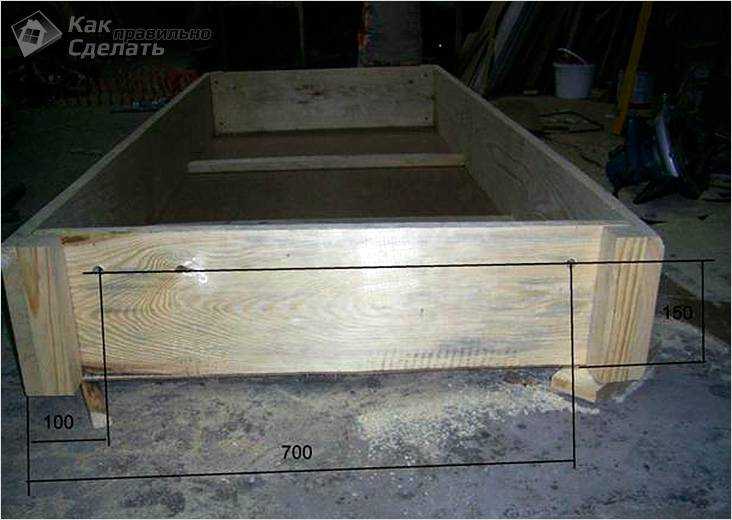

- Отступите 150 мм от нижнего края каждого подлокотника и отметьте точки на внутренних планках. Используя сверло 8,5 мм, просверлите отверстия в отмеченных точках. Установите туда винты 8x120.
- Закрепите другую сторону каждого подлокотника саморезами.
- Используя сверло 10 мм, просверлите 2 отверстия в боковых стенках ящика для белья. Первый - 100 мм от угла (передней части), 150 - от нижнего края ящика. Сделайте второй на той же высоте, отмерив 700 мм от угла (передняя часть). Сделайте симметричные отверстия на противоположном боковом элементе.
Соединение подготовленных элементов вместе

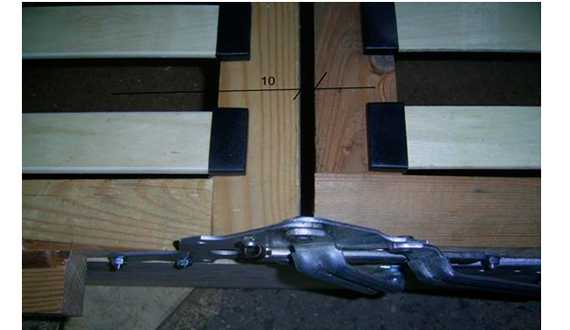

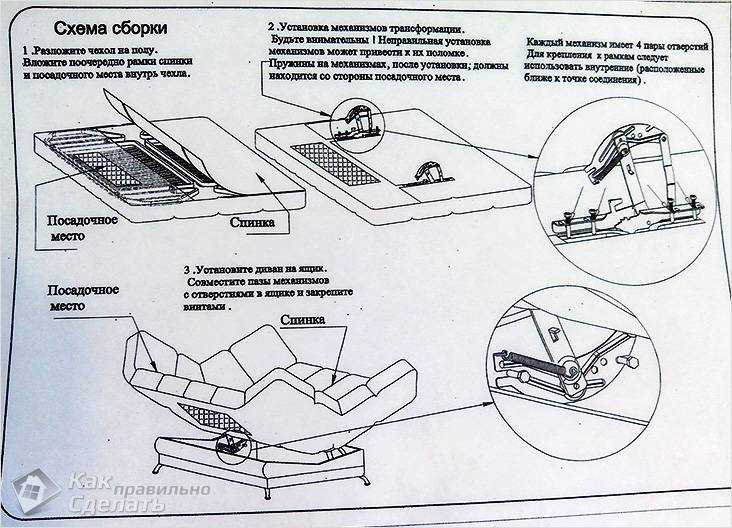

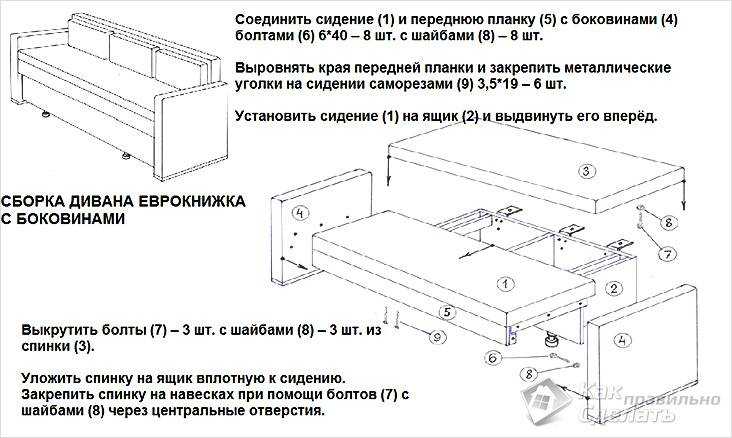

- Соберите сборный механизм, предназначенный для откидывания дивана-кровати. Эти детали производятся промышленными компаниями и могут быть приобретены в специализированных мебельных магазинах. При сборке механизма необходимо обратить внимание на особенности фиксированного расположения деталей. В сложенном состоянии сиденье не должно выступать за подлокотники, а в разложенном состоянии край сиденья должен находиться на расстоянии 10 мм от края спинки.
Работа над сиденьем и спинкой
- Прибейте флис к плавникам и положите сверху пенопласт (60 мм). В углах, где пенополиуретан встречается с механизмом трансформации, вырежьте прямоугольники размером 50x95 мм, чтобы не нарушить его. Края поролона будут свободно охватывать каркасы спинки и сиденья.
- Чтобы сделать закругленный валик по краю спинки и сиденья, приклейте еще одну полоску 20х200 поверх пенопласта.
- Приклейте сверху еще один лист поролона толщиной 40 мм. Заверните края под сиденье, а затем сделайте то же самое со спинкой.
- Аккуратно поместите ранее сшитые тканевые чехлы на детали, покрытые пенопластом.
Отделка подлокотников

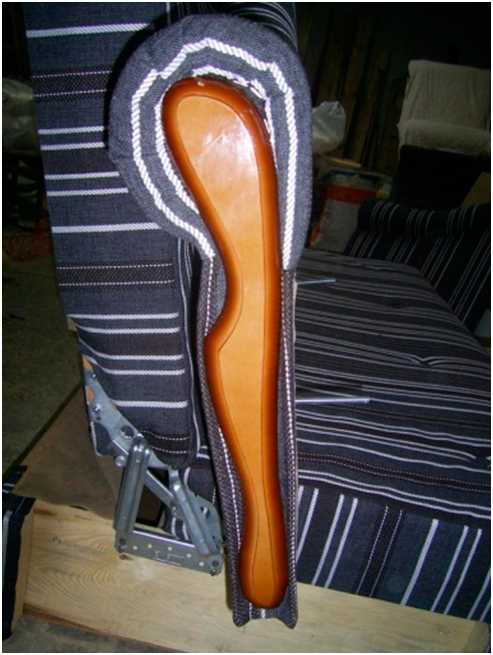

- Сначала сделайте валик из пенополистирола толщиной 40 мм по верхнему краю подлокотников. Для предотвращения образования складок можно использовать два куска материала. Ширина используемого вспененного материала не везде одинакова. В конце нижнего (подъемного) края она составляет 150 мм, постепенно сужаясь до 50 мм в середине, а затем оставаясь такой же ширины.
- Поверх первого слоя оберните край поролоновым валиком 20 мм, прибейте, обрежьте излишки.
- С внутренней стороны подлокотников (там, где видны болты) обклейте их 20-миллиметровой пеной, оставив 320 мм свободными от нижнего края. Закрепите поролон с помощью клея.
- Когда клей высохнет, снова оберните валик вокруг верхнего куска поролона. Обрежьте излишки материала, загните края, закрепите гвоздями.
- Обшейте подлокотники декоративной тканью и закрепите скобами с помощью мебельного степлера.
- По желанию переднюю часть можно украсить готовой деревянной розеткой.

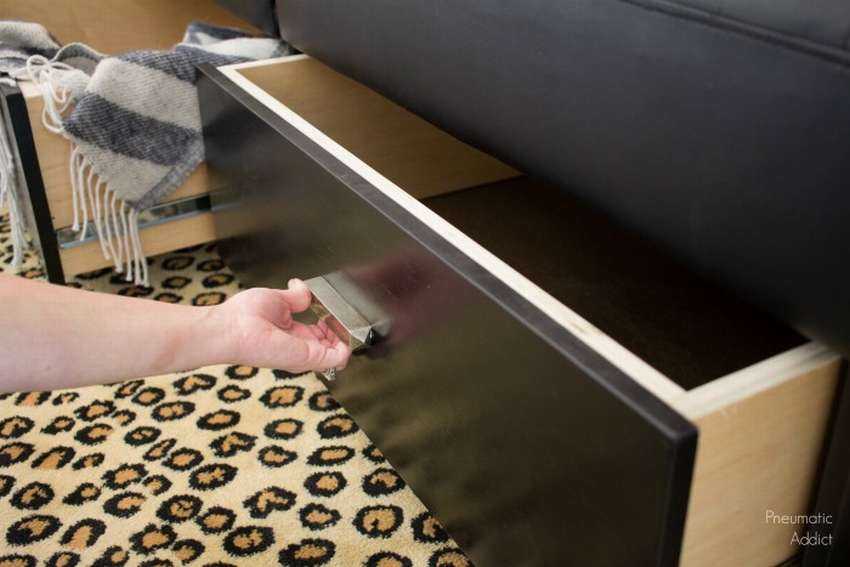

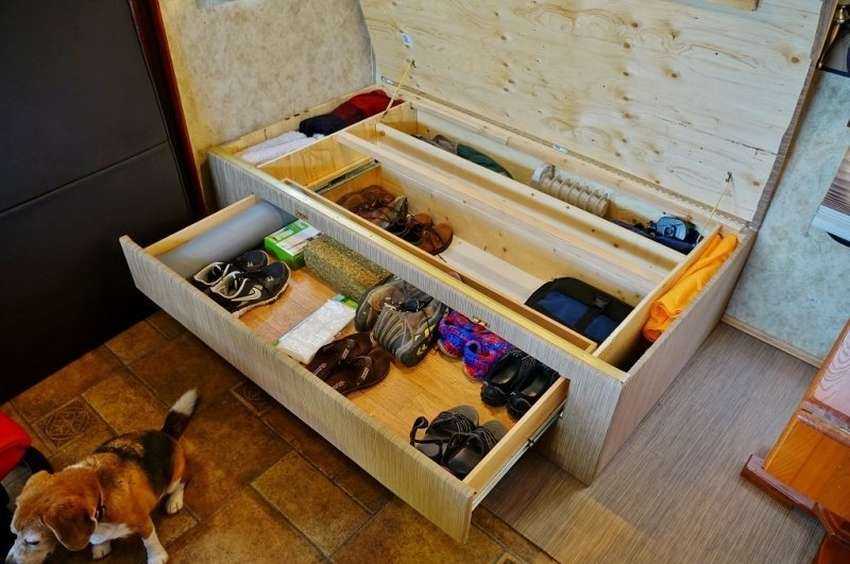

- Ящик для постельных принадлежностей можно декорировать различными способами: обработать пескоструйным аппаратом, а затем покрыть лаком или просто обтянуть декоративной мебельной тканью.

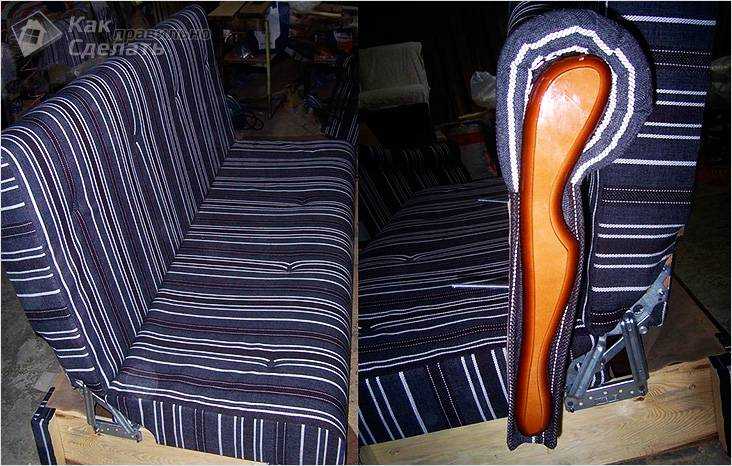

- Остается только полностью собрать диван. Подогнать ноги. Еще раз проверьте надежность креплений и работу механизма.

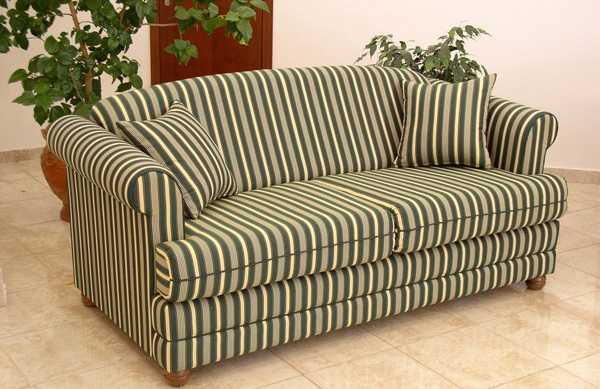

Изготовление диван-кровати своими руками
В каждом доме есть кровать. Очень важно иметь этот предмет в своем доме хотя бы 1. Если вы собираетесь купить кровать-трансформер, но предложенные варианты вам не подходят, можно попробовать сделать диван своими руками. Вот инструкции. Если вам непонятны некоторые моменты проекта, посмотрите видеоролики и чертежи. Они помогут вам разобраться в механизме, понять, как сделать диван-кровать своими руками, и дадут ценную информацию по ремонту мебели.Как сделать диван-кровать?
Чтобы создать качественный и представительный раскладной диван, необходимо выбрать и приобрести следующие элементы оборудования:- Дерево с поперечным сечением 30х50 мм;
- ДСП (или альтернативный вариант ДВП);
- фанера толщиной 5х15 мм
- соединители для работы с деревянной мебелью. Они пригодятся вам в будущем, если вы будете интересоваться, как починить диван;
- гвозди;
- прокладка и вставка
- Пенопласт 20 x 40 мм (используйте пенопласт плотностью более 30 кг/м³)
- клей для столярных работ и клей для обработки пенопласта
- Специальная мебельная ткань, благодаря которой даже старый диван выглядит как обновленный

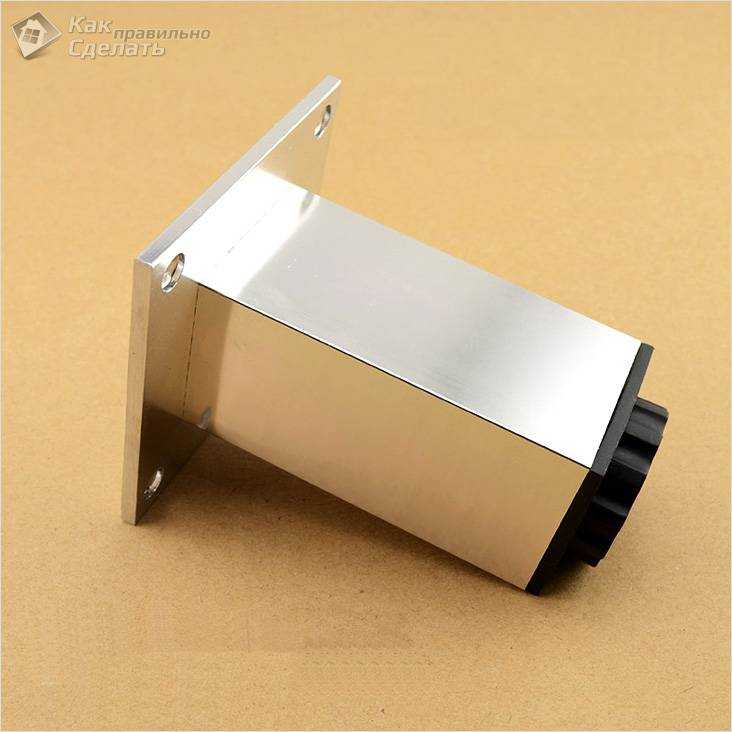

- мебельные ножки высотой 50 мм
- выдвижной механизм.
Этап I: изготовление подлокотников.

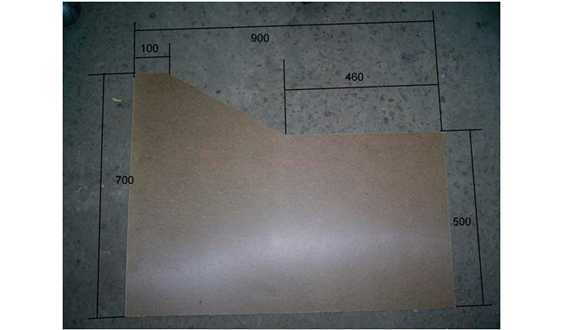

Каждая деталь должна иметь следующие параметры: длина - 900 мм, ширина - 200 мм, высота - 550 мм. Для создания этих элементов лучше взять ДСП и пару досок. Винты и гвозди идеально подходят для крепления отдельных частей. Чтобы сделать подлокотники более мягкими, они выложены резиновой пеной. Этот материал укладывается со всех сторон, кроме задней, так как к нему приклеивается флис. Рама подлокотника Пенный наполнительСтадия II: Сборка на левой стороне.

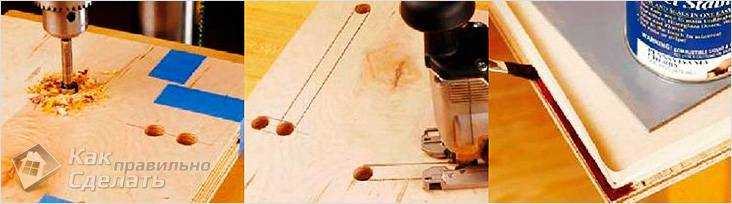

Соедините отдельные куски ДСП вместе с помощью фанеры, шурупов и столярного клея. Каждая половинка должна содержать четыре винта. Прикрепите пару стоек и сделайте связь с помощью дерева. Затем прикрепите верхний и нижний ярусы, которые должны быть заподлицо друг с другом. При сборке рамы измерьте все диагонали: важно, чтобы они были абсолютно одинаковыми. Вставьте подготовленную раму в каркас, не забыв нанести клей на все поверхности, или закрепите шурупами. Проще закрепить раму с помощью саморезов и клея. Прикрепите ДВП к щиту с помощью гвоздей с большими головками и клея, который хорошо подходит для приклеивания пенопластовых подушек. Верхний слой должен быть сделан из одного куска материала, нижний слой может быть сделан из нескольких кусков.Этап III: сборка правой стороны.
Чтобы закончить работу, соберите все детали, составляющие правую сторону. Покройте все детали специальным лаком. Соедините все детали из ДСП вместе с помощью фанерных заглушек. Следуйте чертежу, который вы сделали ранее, чтобы убедиться в отсутствии ошибок. Закрепите по периметру балки, на которые впоследствии будут опираться ящики. Закрепите дно, затем разметьте и просверлите отверстия под винты для раздвижного механизма. Закрепите два слоя поролона.Этап IV: конструирование каркаса.
Измерьте все поверхности и сделайте выкройку. Вырежьте кусочки пенопласта и сразу же закрепите их на месте с помощью клея. Для сидений лучше всего использовать пенополиуретан толщиной не менее 100 мм.Этап V: создание обивки.
Сшейте обивку Натяните ткань на подушки и пену Визуально разделите угол на несколько сегментов, задайте параметры для подлокотников, сидений, спинок. Измерьте свои мерки и отрежьте ткань, расположив ее лицевой стороной наружу и вверх. Оставьте около 5 см на припуски. Учитывайте каждый угол и изгиб, чтобы чехол идеально сидел на диване. Когда обивка будет собрана, отрежьте излишки ткани, выверните изделие наизнанку и примерьте его на трансформер. Если необходимо, переделайте деталь и примерьте ее снова. Если переделанная накидка сидит идеально, вы можете сделать окончательный шов. Если работа выполнена правильно, вы получите диван, который удобно раскладывается в одной комнате. У вас никогда не будет проблем с засыпанием, когда гость остается на ночь. Вам не придется вытаскивать неудобную раскладушку или поднимать матрас на пол.Кровать и диван из поддонов

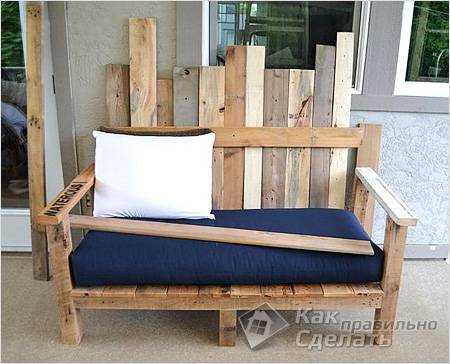

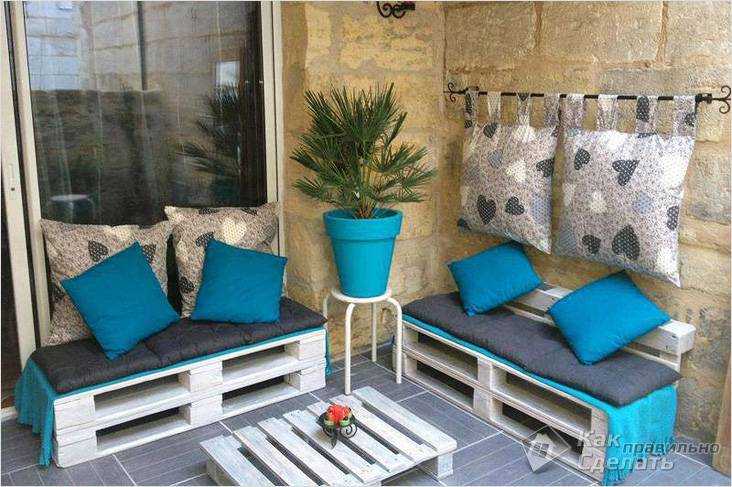

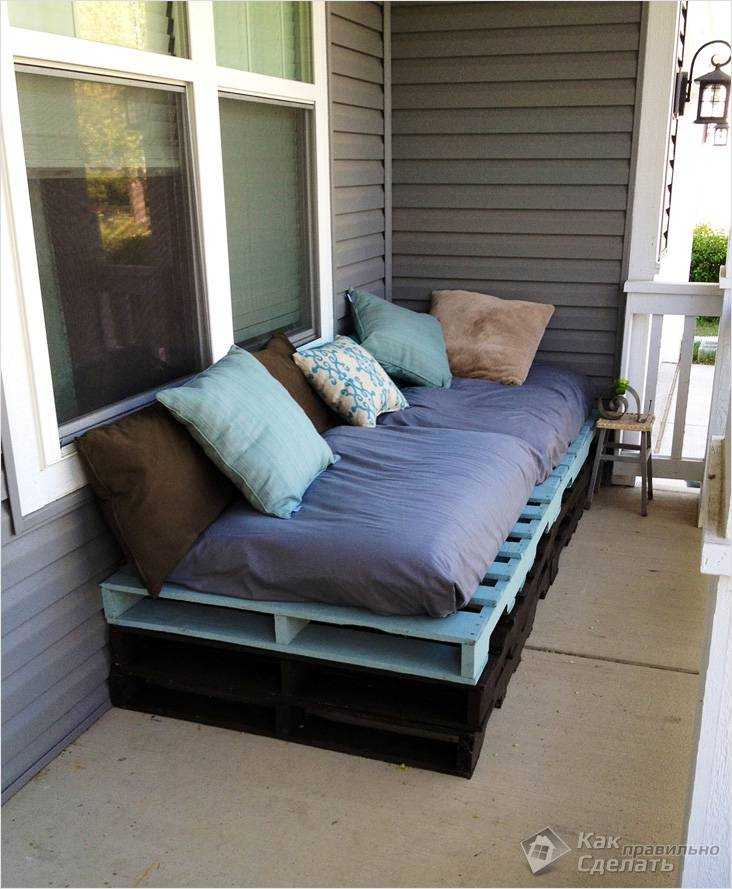

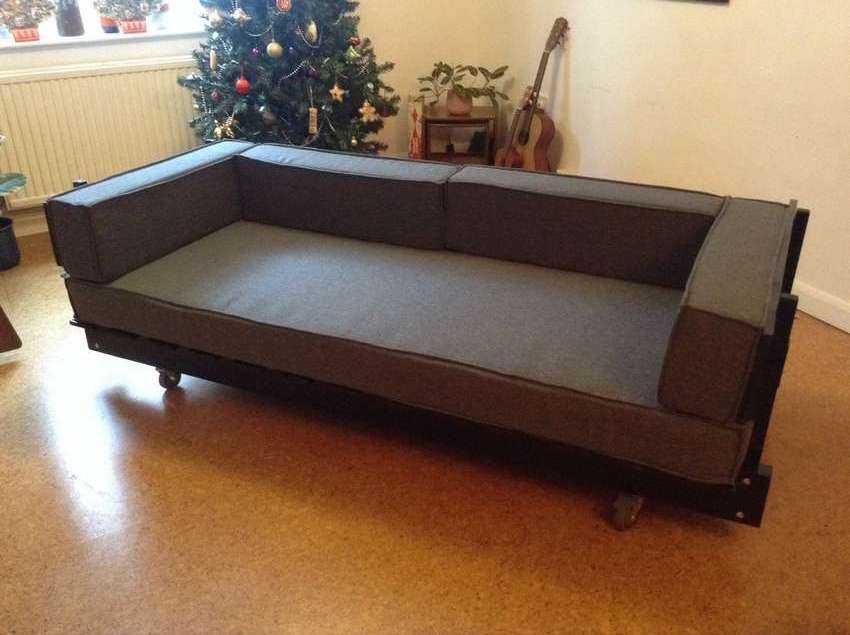

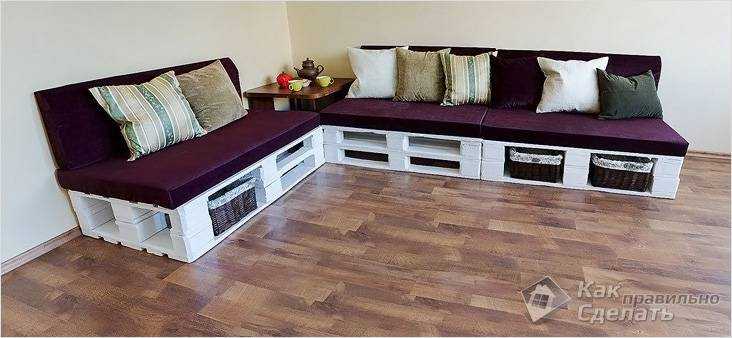

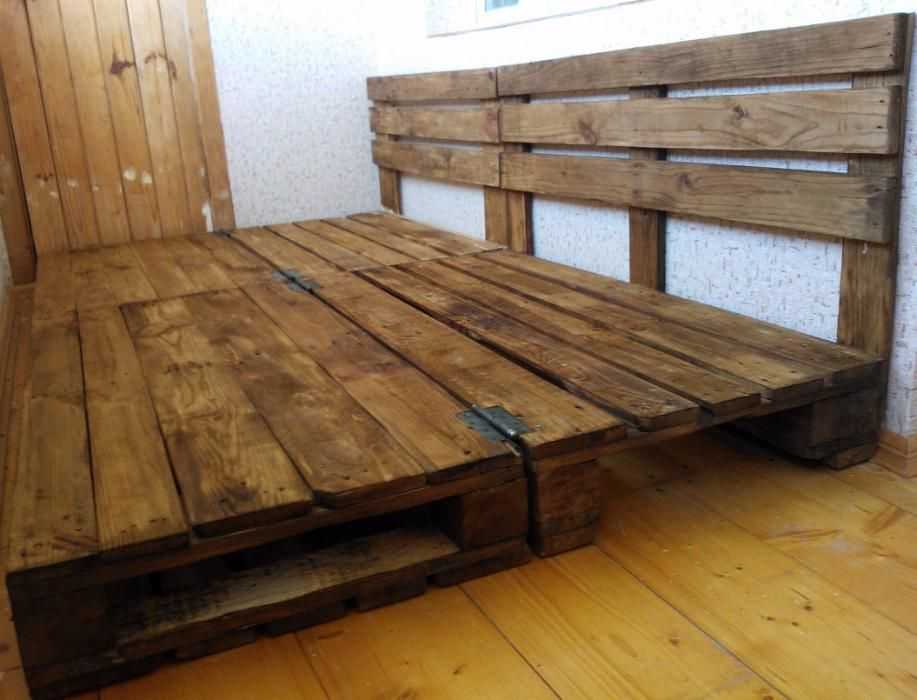

Если вы хотите сделать диван из поддонов, вы можете сделать это, используя технику, аналогичную той, что показана выше. Как сделать раскладной диван, который не стоит больших денег? Выберите в качестве основы паллету, т.е. поддоны разных размеров. Складная мебель из них компактна и не занимает много места в одной комнате, поэтому остается место, чтобы поставить кресло или стол. Это большой плюс этих моделей. Что поставить в угол - решать только вам.Как сделать диван или двухъярусную кровать своими руками?

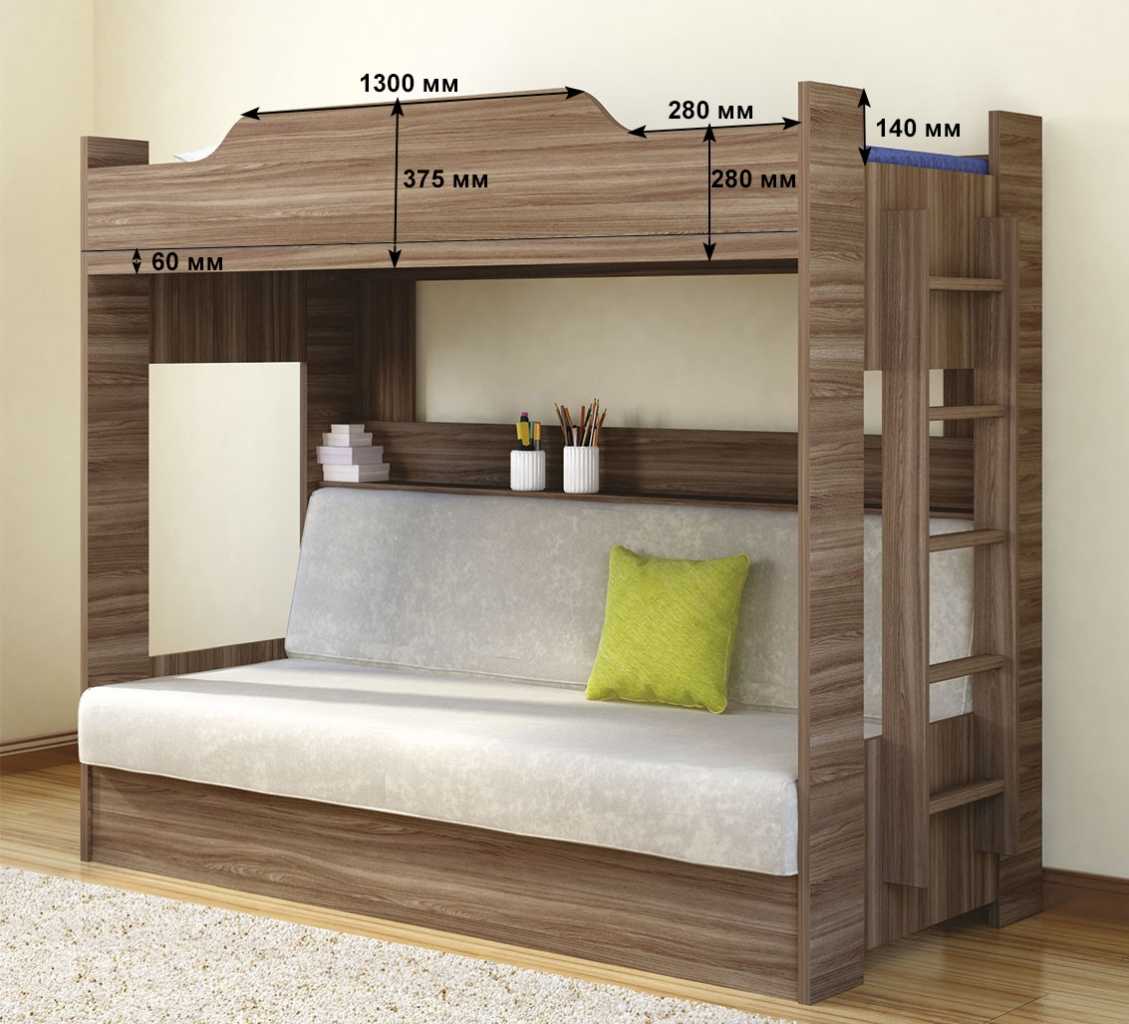

Если вам нужно еще больше спального места в однокомнатной квартире, вы можете сделать кровать в шкафу или двухъярусную кровать. Это поможет разместить еще больше людей в ограниченном пространстве. Двухъярусная кровать создается по следующему алгоритму: Этап I: Решите, где будет стоять двухъярусная кровать, и определите ее размеры. Этап II: Подготовьте следующие инструменты: отвертка, пила, крепеж, рулетка, аксессуары (стальные трубки с ПВХ-покрытием), спиртовой уровень, клей. Этап III: Двухъярусная кровать имеет основание, которое состоит из деревянной доски (можно заменить ее более дешевой ДСП) и фанеры. Измерьте матрасы, которые вы будете использовать, добавив по 2 см с каждой стороны. Вырежьте лист материала по точному размеру. Этап IV: изготовление двух рамок. Соедините доски между собой с помощью шурупов. Закрепите доску с одной стороны и зафиксируйте ее на конце раны. Убедитесь, что крепление прочное и надежное. Таким же образом прикрепите доску к другой раме. Его размеры должны составлять 200x20 мм. Этап V: формирование и подгонка ножек из деревянных брусков 25х100 мм. Убедитесь, что длина полок, на которых будет стоять мебель, совпадает с высотой балюстрады, которая будет установлена на втором этаже. Если мебель будет иметь большой вес, стоит позаботиться о том, чтобы ножки были изготовлены из досок. Маловероятно, что вы сможете обойтись без помощи, выполнив следующие действия. Проделайте отверстие в ножке на высоте, на которой вы планируете сделать верхний ярус. Также просверлите отверстие в краевой раме. Сделайте отверстие в фундаменте и вкрутите болт. Определите, где будут располагаться секции колонн, отметьте точки сверления. Попросите своего помощника держать раму за нижнюю часть, плотно прижимая ее к стене. Выровняйте раму с помощью спиртового уровня. Сделайте направляющие отверстия для винтов, которые затем будут вкручены. Для правильного выполнения работы используйте длинное тонкое сверло. Осторожно вкрутите винты так, чтобы они зафиксировались в профилях. Двухъярусная кровать может содержать выдвижные отсеки для хранения. Этап VI: сборка нижнего слоя таким же образом, как описано в предыдущем разделе. Этап VII: строительство балюстрады, которая необходима для обеспечения безопасности. Удобнее создавать эту конструкцию из плит 20x100 мм. Прикрепите их к стойкам балок, прикрутив саморезами изнутри. Не забудьте оставить отверстие для лестницы. Шаг VIII: Сделайте лестницу, которая может быть вертикальной или диагональной. Установите пару деревянных деталей, которые будут служить направляющими. Прикрепите ступени с помощью винтов. Используйте самые длинные крепежные элементы для крепления верхней перекладины и фиксации лестницы. Шаг IX: Сборка фанерных листов. Когда работа будет завершена, разложите матрасы. Конечно, вы можете значительно облегчить себе работу, если будете знать, как сделать диван-кровать своими руками. В результате выполнения вышеперечисленных действий вы получите прочную двухъярусную кровать, которая прослужит долгое время.Как сделать диван-кровать: инструкция по изготовлению
Есть несколько оригинальных способов сделать диван-кровать из легкодоступных материалов. Таким образом, вы можете получить предмет мебели по минимальной цене.Параметры
Каркас дивана Первый способ заключается в использовании в качестве материала древесины, оставшейся после крупных строительных площадок. Помимо древесины, необходимы следующие материалы:- Пена, которую можно купить в специальном магазине;
- Молния длиной 21 см, которая необходима для сшивания чехла;
- Три молнии длиной 7 см для использования в подушках;
- Обивочный материал, напоминающий гобелен;

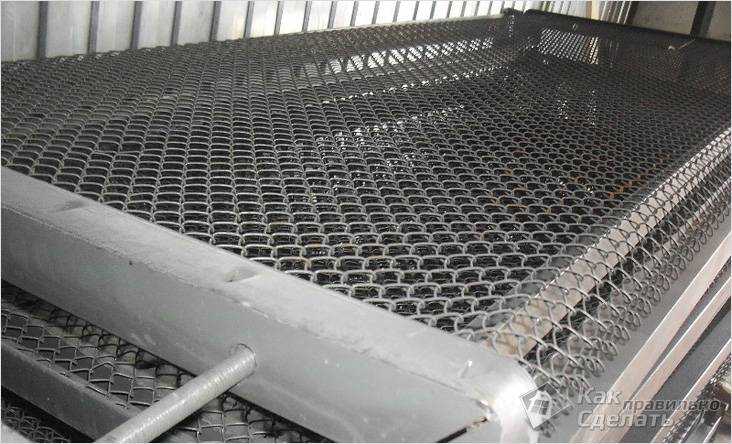

- Уголок и металлическая сетка.
Рама

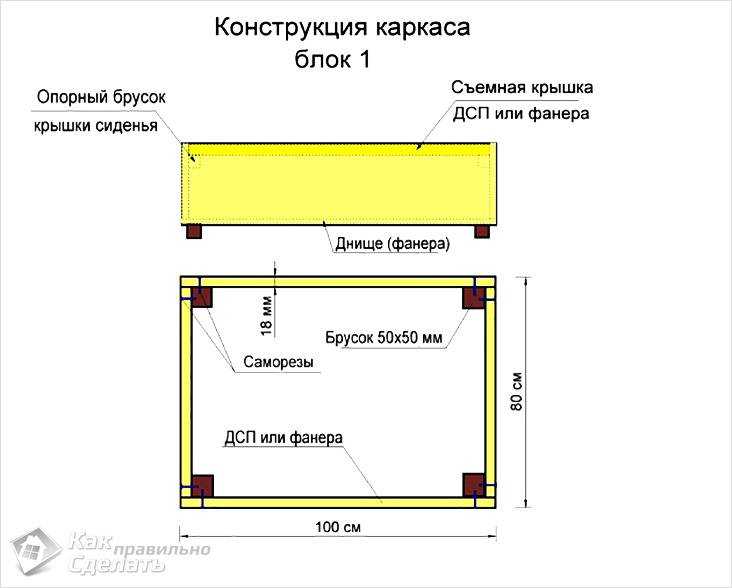

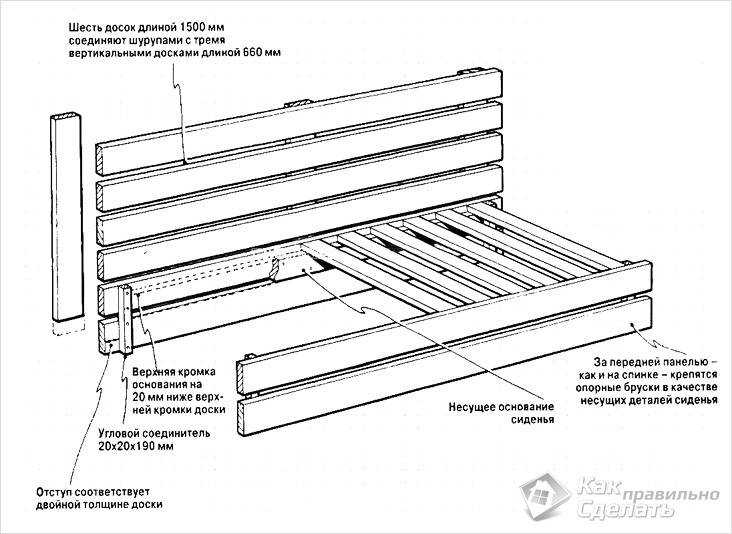

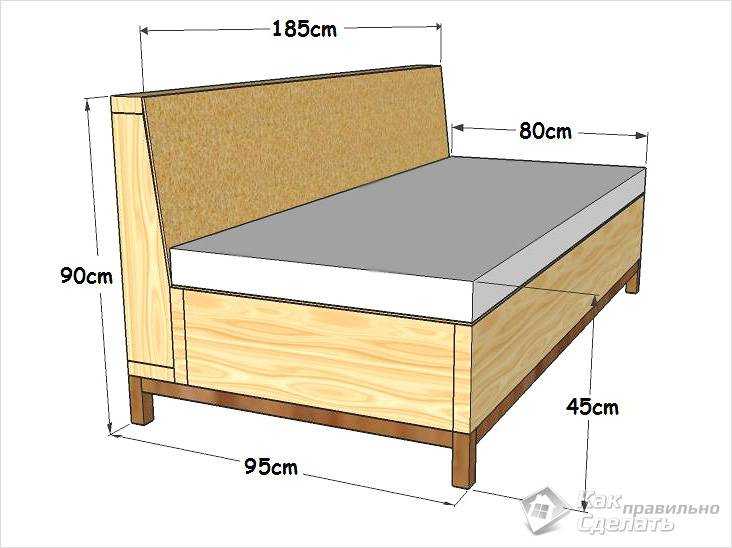

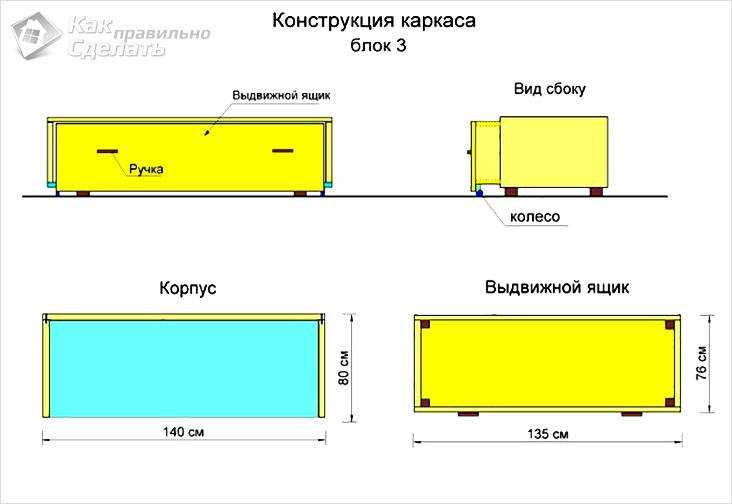

Блок-схема каркаса дивана Большая часть работы по строительству дивана включает в себя изготовление конструкции из балок. Чтобы сделать процесс более комфортным, стоит выбрать пиломатериал 7×21 см, который также будет использоваться для изготовления ножек мебели.Спинка

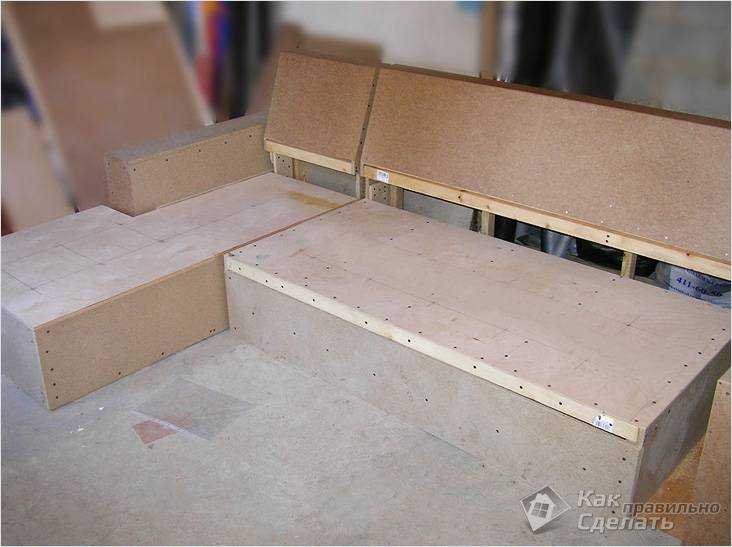

Каркасный угловой диван Не менее важным в этом случае является установка прочной спинки для дивана. Поскольку этот вариант дивана довольно прост и не содержит системы раскладывания, спинка выполнена так же, как и каркасная основа. Спинка крепится к основанию с помощью толстых металлических уголков как можно плотнее. Вы можете сами, исходя из собственных ощущений, решить, насколько откинута спинка кресла.Сетка панели
На третьем этапе вы сделаете решетку, поддерживающую каркас дивана, необходимую для удержания подушек сиденья на месте. Для этого используется сетка, изготовленная из металлических панелей от старой кровати. Прикрепив сетку к деревянной основе металлическими скобами, вы добьетесь нужного эффекта. Приклейте несколько поперечин к продольным брусьям рамы для дополнительной безопасности.Обивка

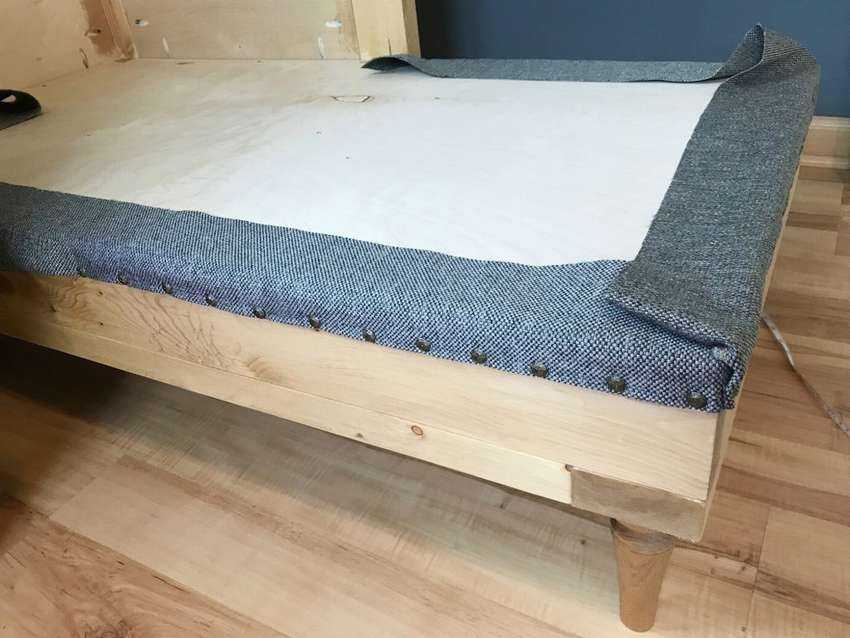

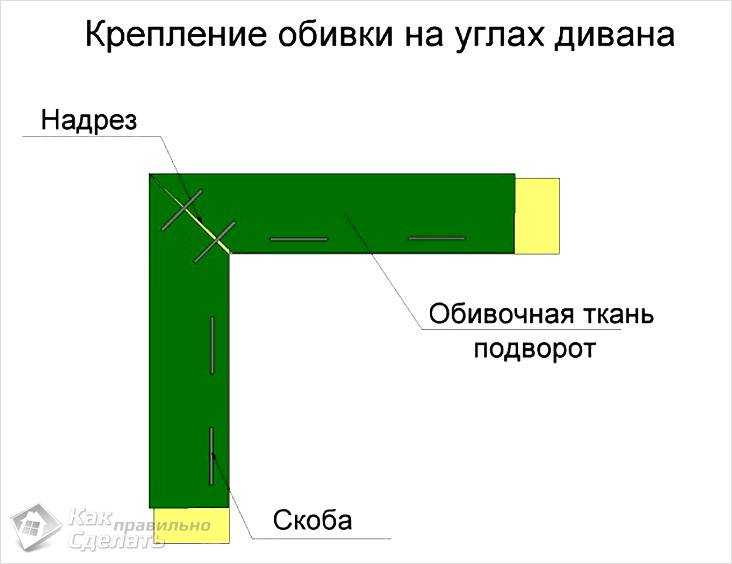

Обивочная ткань Наложите обивочную ткань в следующем порядке:- вырежьте два куска поролона, соответствующие размеру спинки дивана и толщиной не менее 15 см;
- Накройте вырезанные детали тканью, например, гобеленом, и соедините их с помощью молнии;
- С помощью декоративной ленты прикрепите матрасы к несущей конструкции. Вы получите ленту из обивочной ткани и липучку. Прикрепите один конец ленты к раме с помощью маленьких гвоздей, а другой конец - к гобеленовому покрытию;
- Сшейте три чехла из той же обивочной ткани и скрепите их молниями, набив их оставшимся поролоном. Должно получиться три подушки.
Экранированный
Соберите диван самостоятельно Этот метод подходит для людей, не имеющих навыков работы с деревом. Этот вариант немного проще, и вам нужно будет предоставить- Две использованные дверные створки;
- металлические скобы;
- древесная пенька;
- пенорезина;
- материал обивки.

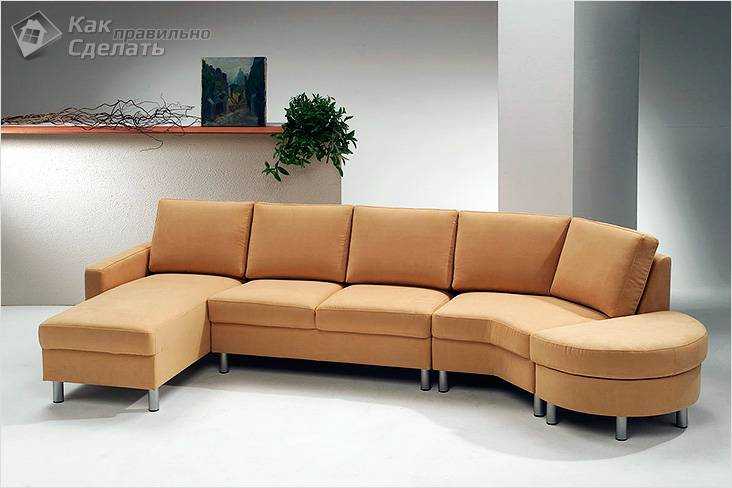

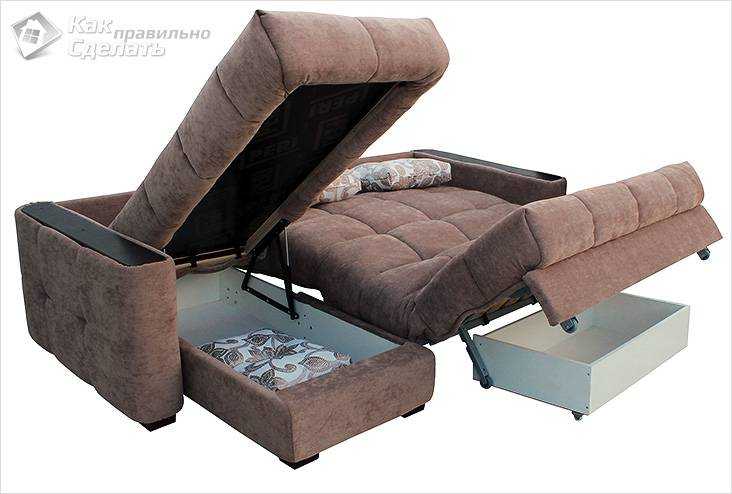

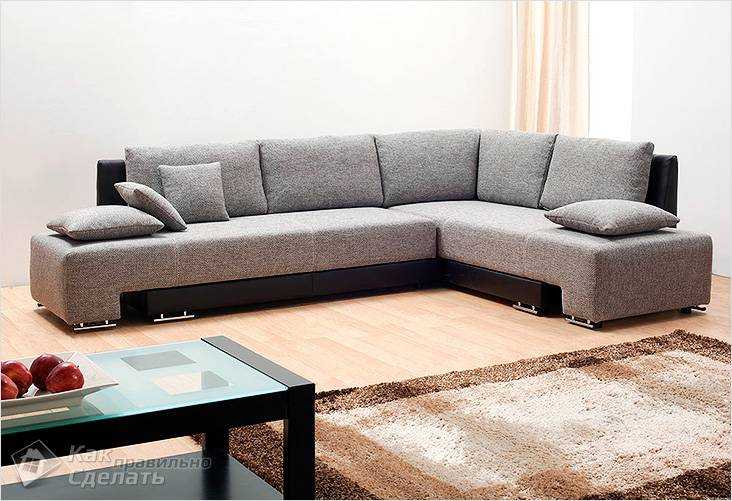

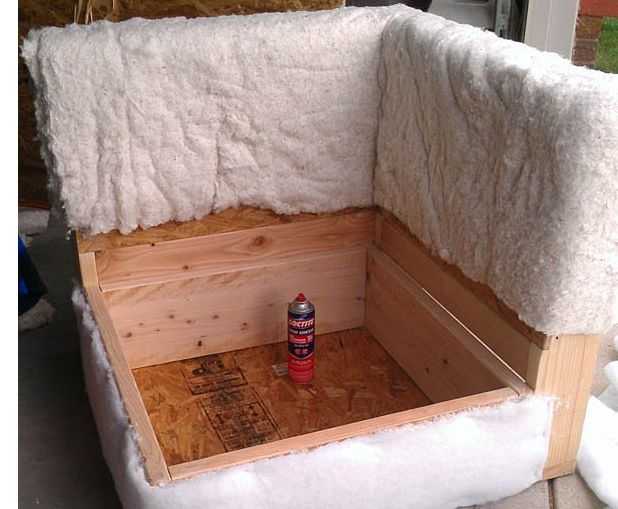

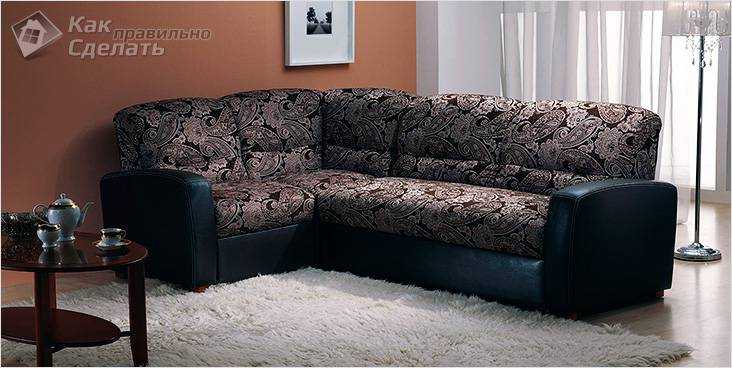

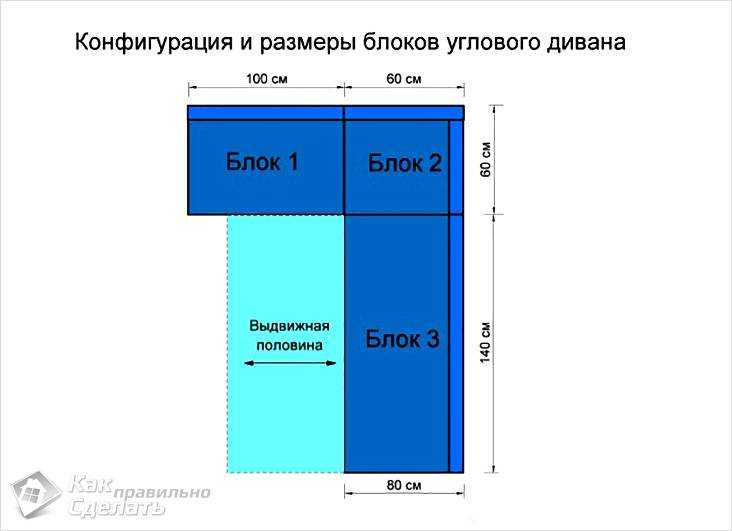

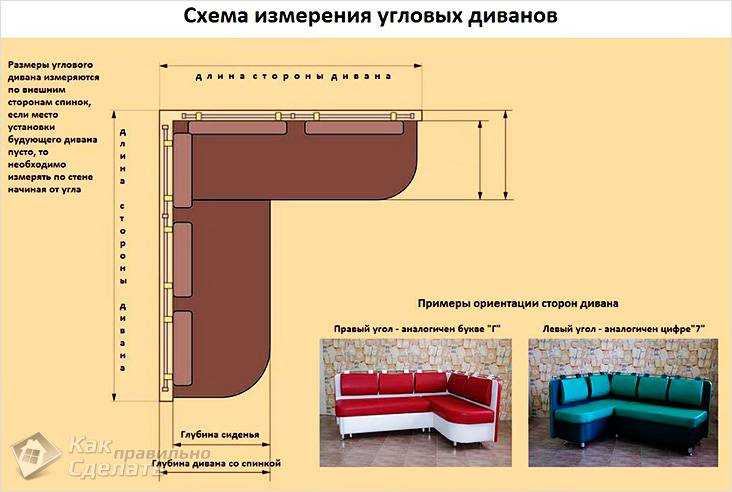

Угловой диван
Угловая конструкция С угловым диваном вам не нужно использовать сложные соединения, такие как колышки, или дорогие материалы. Для выполнения работ мы предлагаем использовать следующие материалы, количество и объем которых зависит от размера:- Дерево 30×50 мм;
- ЧИПБОРД;
- ЧИПБОРД;
- Фанера толщиной 5 и 15 мм
- шурупы по дереву и саморезы;
- гвозди
- синтетическая ДВП, плотность 140-170 г/дн;
- батонинг;
- Пенополиуретан толщиной 20 и 40 мм с плотностью не менее 30 кг/м 3 ;
- клей для поролона и столярный клей;
- поролоновая крошка;
- мебельная ткань;
- подъемный механизм;
- Ножки мебели высотой 5 см.
- пила по дереву;
- самолет;
- отвертка
- степлер;
- швейная машинка;
- нож.

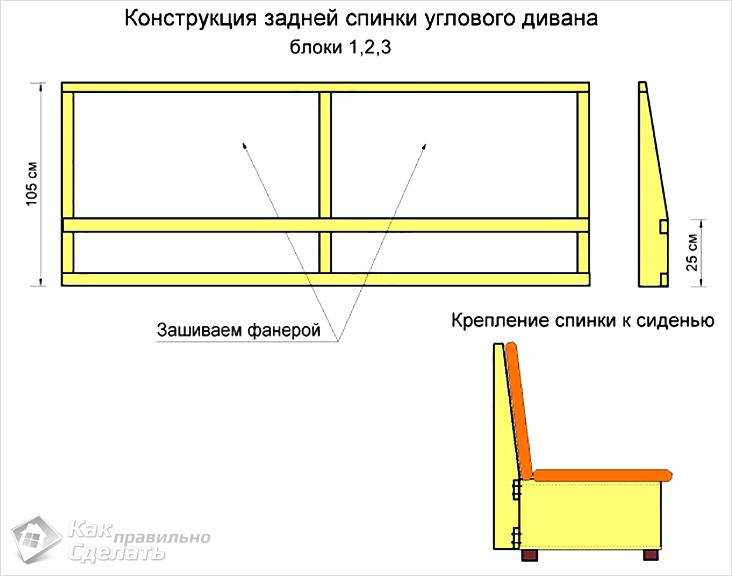

- Расположите 3 стержня горизонтально и, как показано на рисунке, соедините их вертикальными стойками. Высота спинки в нашем случае составит 105 см.
- Вторая нижняя планка будет иметь высоту 25 см. Они будут служить для крепления спинки к дивану.
- Верхняя балка будет служить основанием для крепления обивки и обеспечит необходимую жесткость.
- Каркас обшит с обеих сторон фанерой толщиной 5 мм.
- Чтобы избежать разрывов и неровностей при установке обивочной ткани, отшлифуйте все углы наждачной бумагой.
- Приклейте тонкий поролоновый сердечник к боковым и передней поверхности, чтобы сделать обивку мягкой.
диван-кровать

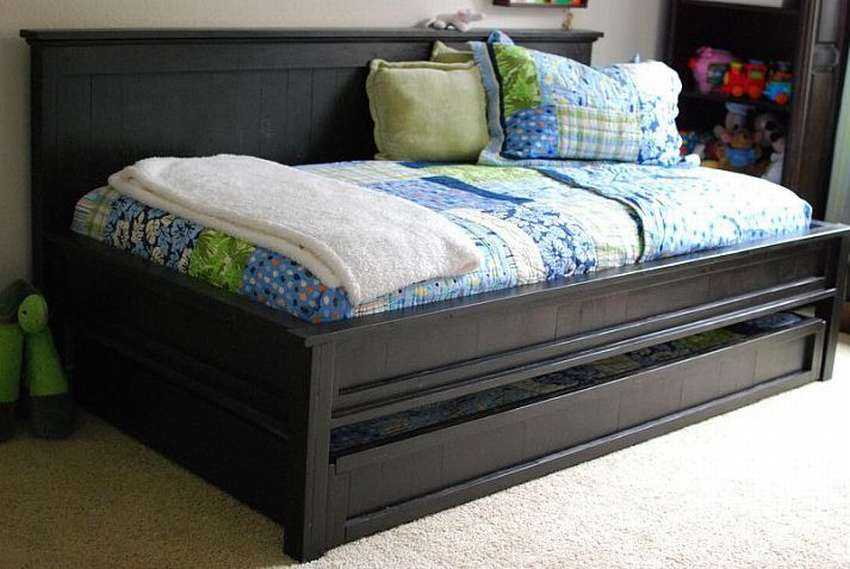

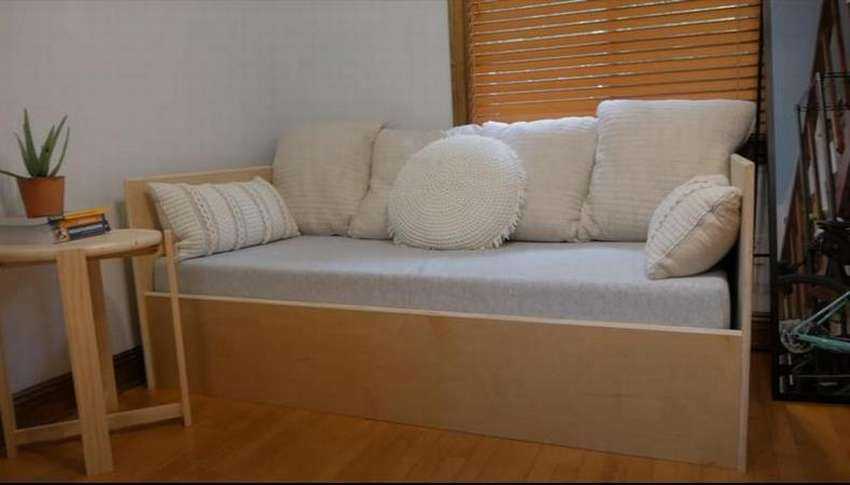

Диван-кровать может выполнять несколько функций. Например, его можно использовать для короткого отдыха в течение дня и для хорошего ночного отдыха. Подумайте о последовательности работы. Схемы будут включены в описание, чтобы вы могли подробно ознакомиться с процессом производства.Стороны

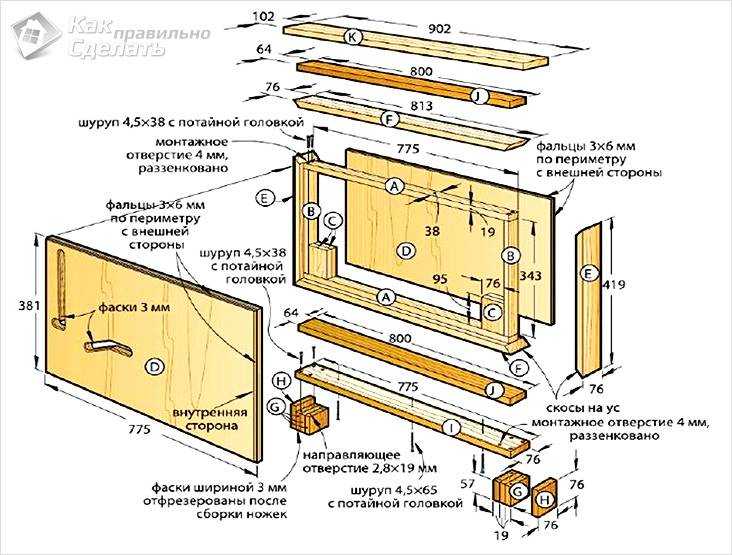

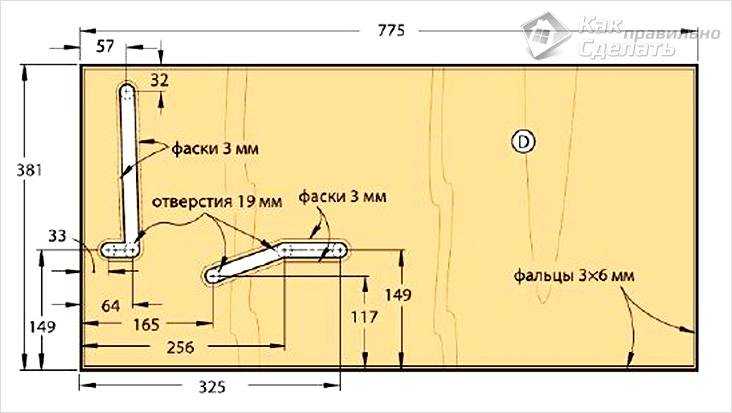

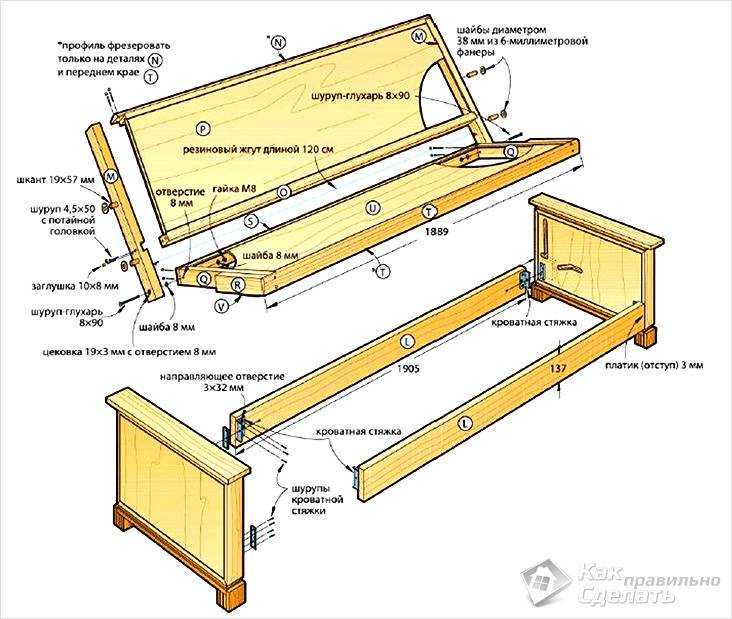

Сборка боковых сторон Отрежьте два куска длиной 775 мм и 381 мм из досок толщиной 19 мм. Используйте их для сборки рамы A/B. Вырежьте панель D из фанеры такого же размера. Сначала склейте раму, а после высыхания клея прикрутите ее саморезами. Затем вырежьте отверстия C. Это обеспечит надежное крепление стяжек кровати. Толщина вкладок равна толщине рамы. Они приклеиваются к раме и откладываются в сторону для высыхания. Теперь пришло время вырезать деталь D (размером 381×775 мм). Вставьте резец в цангу фрезы. Он сделает фальц 3×6 мм по всей окружности заготовки, но только на лицевой стороне. Затем возьмите 2 панели, которые будут находиться на внутренней стороне боковых сторон, и соедините их двусторонней клейкой лентой лицевой стороной друг к другу. На одной из панелей отметьте расположение отверстий Ø19 мм, которые будут обозначать конец и начало паза. Затем просверлите отверстия в обеих панелях в намеченных местах. Изготовление отверстий и снятие фасок Затем проведите линию между отверстиями. Когда панели будут разделены, выпилите пазы лобзиком. Чтобы убедиться, что срезы ровные, вбейте в них деревянный штифт диаметром 19 мм. При необходимости доработайте наждачной бумагой участки, которые не соответствуют размеру 19 мм. Наконец, снимите фаску с краев прорезей шириной 3 мм на лицевой стороне детали. Заполните нижнюю часть фальца морилкой, это подчеркнет теневой зазор, который образуется между краем боковой панели и краем панели. Пошаговое выполнение Теперь вы можете установить панели в рамки, которые вы сделали ранее. Обе детали должны идеально подходить по краям. Когда это будет сделано, вырежьте боковые и нижние/верхние планки E и F. Их следует отрезать с припуском до 25 мм по длине. Края обрезаются под углом 45°, чтобы подогнать их друг к другу. Отделка соединяется с рамой с помощью клея и саморезов. При необходимости отшлифуйте собранные детали наждачной бумагой.Ножки и подлокотники

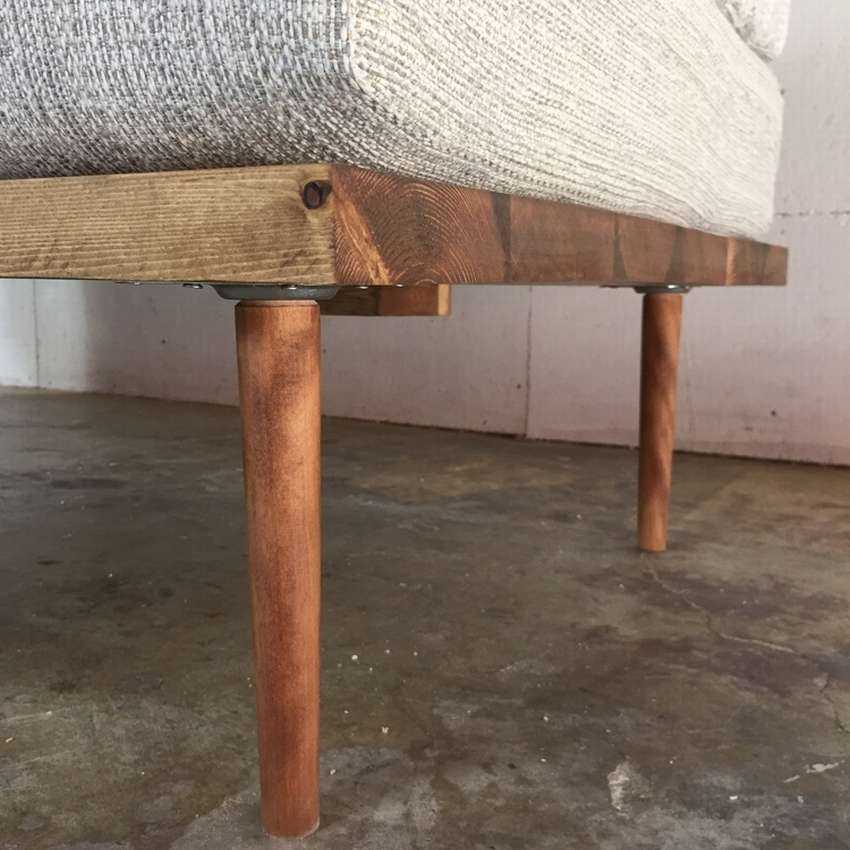

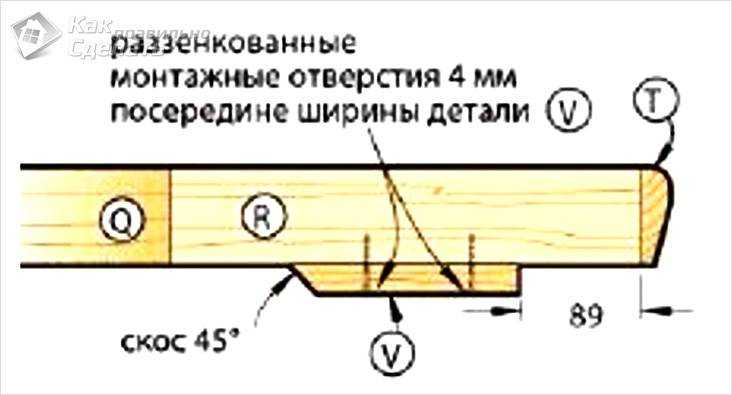

Чтобы сделать ножки, отрежьте профили ножек G, соединители ножек I, распорки J и торцевые пластины H. Соедините профили G и H так, чтобы боковые и нижние стороны профилей соприкасались друг с другом. Затем закрепите элементы на стременах I с помощью винтового зажима и сделайте прорези в отверстиях. Паз сделан для головки винта с потайной головкой. Для этого лучше всего вставить в патрон дрели винт с потайной головкой нужного диаметра. Использование дрели может привести к сколам, особенно при сверлении отверстий в фанере. Образовавшееся отверстие используется для соединения сухожилия с ножками. Отфрезеруйте 3-миллиметровую фаску вокруг нижнего конца ножек. Затем отшлифуйте деталь наждачной бумагой. Если вы хотите придать заготовке особый оттенок или цвет, ее можно окрасить. J-образные распорки должны быть соединены с нижней стороной боковых стенок. Убедитесь, что по бокам нет выступающих частей. Затем закрепите ножку, которая также должна быть выровнена с краями заготовки F. Сделайте отверстие в стяжке I, сплющите ее и соедините детали вместе с помощью саморезов. Сделайте подлокотник нужного размера на противоположной стороне. Подлокотник должен выступать за края спереди и сзади и быть заподлицо с внутренними панелями.Спинка и сиденье

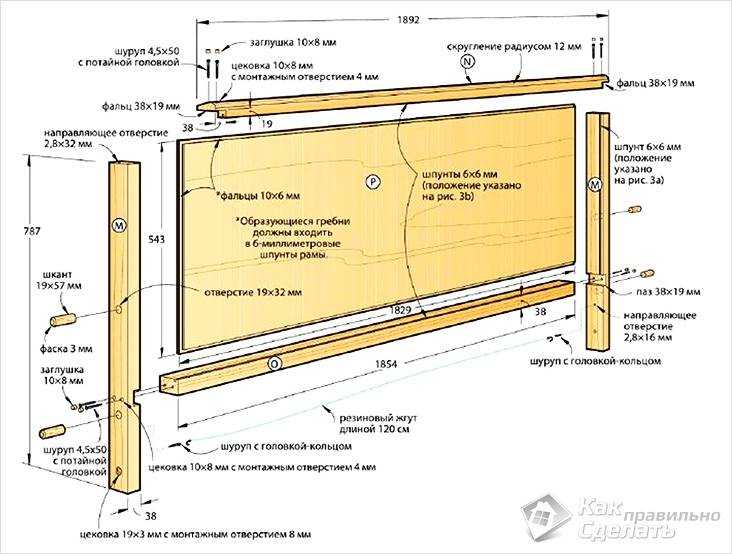

Спинка и сиденье Для спинки и сиденья необходимо выпилить несколько мелких деталей: ножка M, верхняя перекладина N, нижняя перекладина O, боковые направляющие Q, язычки R, спинка S и перекладина переднего сиденья T. Для производства можно использовать доску толщиной 50 мм. Пластина сиденья U и спинка P могут быть изготовлены позже. Поддерживает Просверлите отверстия и сделайте зенковку в боковых элементах Q и стойке M, затем прикрепите планки R к боковым элементам Q. Контрпроходка - это процесс дноуглубительных работ, который включает в себя шлифовку забоя. Как правило, зенковка выполняется в виде торцевых головок, имеющих торцевые зубья. Этот процесс происходит под шайбами, гайками или упорными шайбами. Сделайте пазы в стойках шириной 38 мм. Кроме того, обрежьте конец передней перекладины T на ширину 76 мм, а конец верхней перекладины N и задней перекладины S на ширину 38 мм. Сидения Крепление кронштейнов Затем сделайте пазы глубиной 6 мм в деталях M, N, O, Q, S и T. Для этого используйте маршрутизатор. Заготовка Шпунт - это продольный выступ на краю доски или дерева. Он помещается в соответствующий паз в другой доске аналогичной формы. Этот метод соединения известен как "шпунт и паз". Затем возьмите кусок N и T и вылепите на нем закругление радиусом 12 мм. Также сделайте скос под углом 15°. На концах деталей N, T и S сделайте зенковку глубиной 8 мм с помощью вилочного сверла Ø10 мм и в центре зенковки сделайте монтажные отверстия. Сверло с вилами На следующем этапе необходимо сделать спинку и сиденье P и U. Обрежьте их по заданным размерам по периметру детали, а затем отфрезеруйте фальц шириной 10 мм по периметру. При этом гребни должны быть сформированы. Они должны входить в ручку элементов T, S, Q, O, N и M. Затем смажьте детали пера T, S, R/Q, O, M и N и закрепите их струбциной на пластинах U и P. Просверлите отверстие в пластине через ранее сделанные отверстия в деталях T, S, N и M и закрепите детали саморезами. Затем вставьте деревянные штифты/пробки в высверленные отверстия. Наконец, отшлифуйте заглушки заподлицо с заготовкой. Теперь сделайте V-образный упор с фаской на одном конце. Он должен быть закреплен на сиденье в отмеченном положении. Затем просверлите отверстия, зенкуйте их и закрепите саморезом. Сделайте фаску 3 мм вокруг конца и отрежьте кусок длиной 57 мм. Поэтому сделайте 4 таких детали и закрепите их в отверстиях в задних стойках. На этом этапе необходимо также изготовить четыре деревянные шайбы толщиной 6 мм и Ø127 мм. Отшлифуйте эти шайбы до гладкости.Отделка и сборка
Вам нужно будет пропилить L-образные стороны спинок, чтобы соединить их вместе. Непосредственно перед сборкой дивана убедитесь в отсутствии острых углов и сколов. При необходимости отшлифуйте их наждачной бумагой. Наконец, выполните обшивку и окончательную сборку. Строго следуя схемам и пошаговым инструкциям, вы сможете выполнить всю работу самостоятельно.Диван-кровать .
Изготовление мягкой мебели - непростой процесс. Она требует заботы, внимания и усердия. Вот как сделать диван-кровать размером 1400×2200 мм в разложенном виде и 1000×2200 мм в сложенном. Вам необходимо подготовить следующие материалы:- Доска толщиной 25 мм: 1000×50 (12 шт);800×50 (2 шт);800×200 (2 шт);1900×200 (2 шт);
- бар: 50×50×200 (4 шт);40×50×330 (4 шт);40×60×530 (6 шт);40×60×1790 (2 шт);40×60×1890 (2 шт);
- Клей, подходящий для поролона;
- Скобы для пистолетного степлера 16 и 10 мм
- самонарезающие винты 89D и 51D
- Гвозди 70 и 100 мм
- 8 и 8 мм гайки;
- мебельные винты: 6×70 (8 шт.);6×40 (4 шт.);8×120 (4 шт.);
- прокладка - 4 м
- пенорезина;
- ткань 6 м/п и шириной 1,4 м; ДВП 1,7×2,5 м; поролон; ткань 1 м/п и шириной 1,4 м;
- ДВП 1,7×2,75 толщиной 3,2 мм (1 лист);
- кронштейны (64 шт.) и деревянные рейки (32 шт.)
- ножки 4 шт.
- 1 комплект механизмов для стеллажа дивана.
- степлер;
- гаечные ключи с открытым концом;
- набор сверл;
- бур;
- отвертка;
- молоток;
- рулетка;
- карандаш;
- угловой элемент;
- пила.
Пошаговые инструкции
Первым шагом является изготовление каркасов для подлокотника, ящика для белья, спинки и сиденья. Сначала соберем ящик для белья. Для этого используйте:- 4 куска дерева 40×50 (50×50) длиной 200 мм;
- 2 доски шириной 25 мм, шириной 50 мм и длиной 800 мм;
- 2 доски длиной 800 мм и шириной 200 мм;
- 2 доски толщиной 25 мм (фанера 40 мм или 20 мм), длиной 1900 мм и шириной 200 мм.

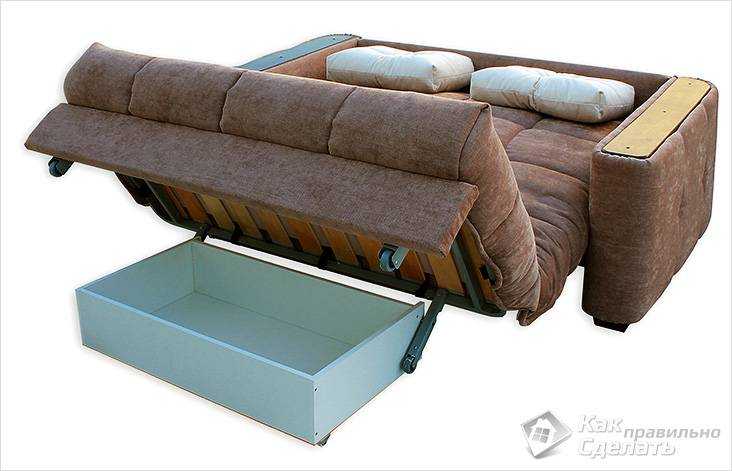

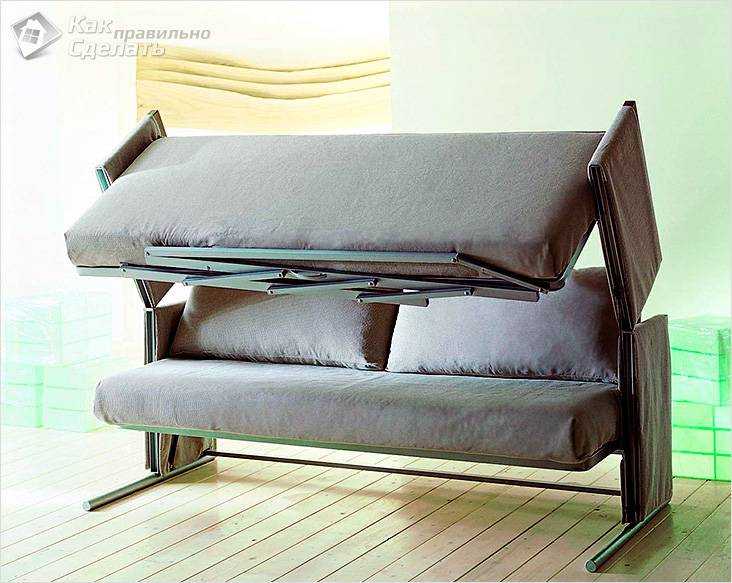

Диван-трансформер - его виды
Типы диванов-трансформеров Существует несколько типов диванов-трансформеров:- Книжная полка. Эта модель является одной из самых простых. В разложенном виде диван обеспечивает дополнительное спальное место. Для комфорта сзади установлены пружины.

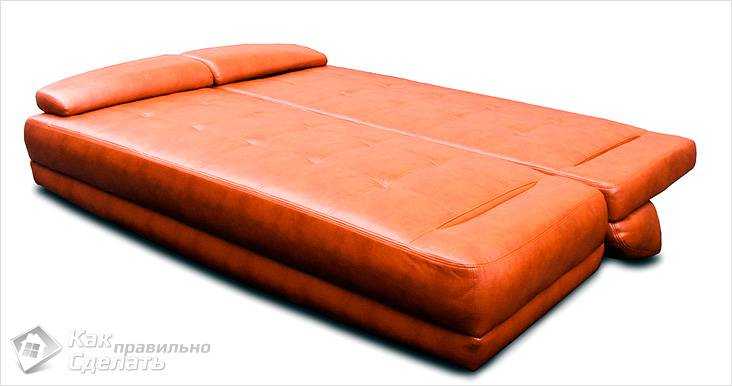

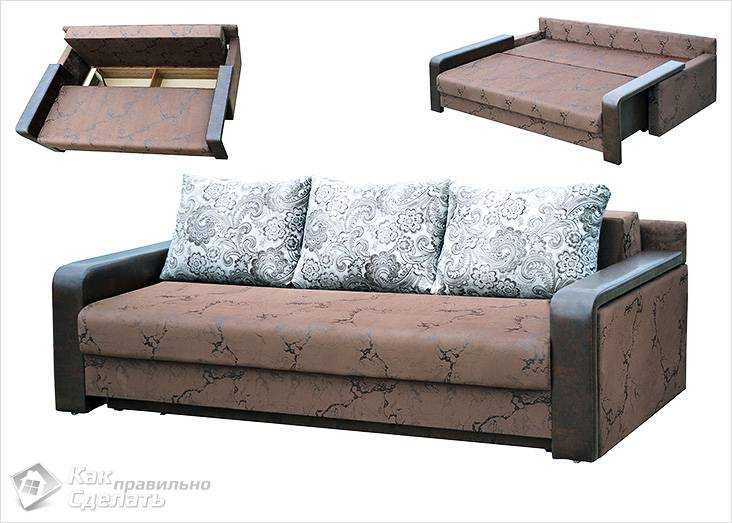

- Евро складной. Слегка потянув за спинку, диван удобно раскладывается, и подушки укладываются в образовавшееся свободное пространство.

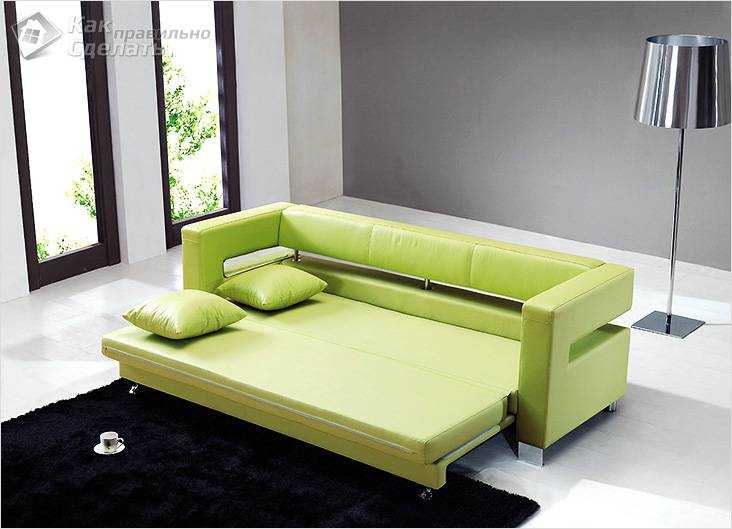

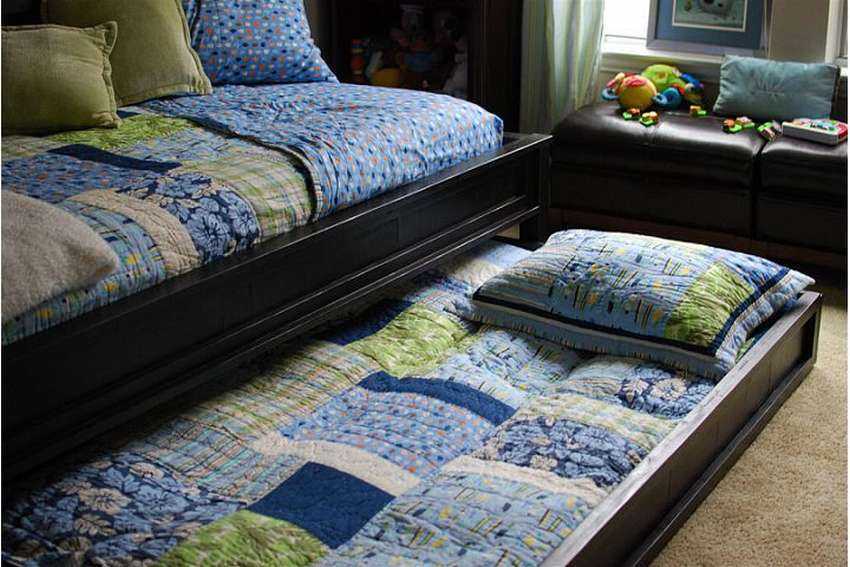

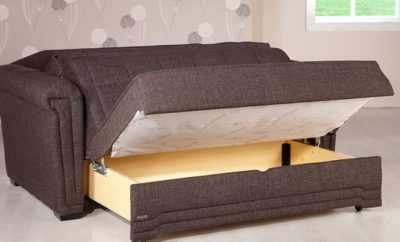

- Разворачивается. Нижняя часть подвижна. Это позволяет выдвинуть всю кровать. У этой модели есть существенный недостаток - быстрый износ механизмов.

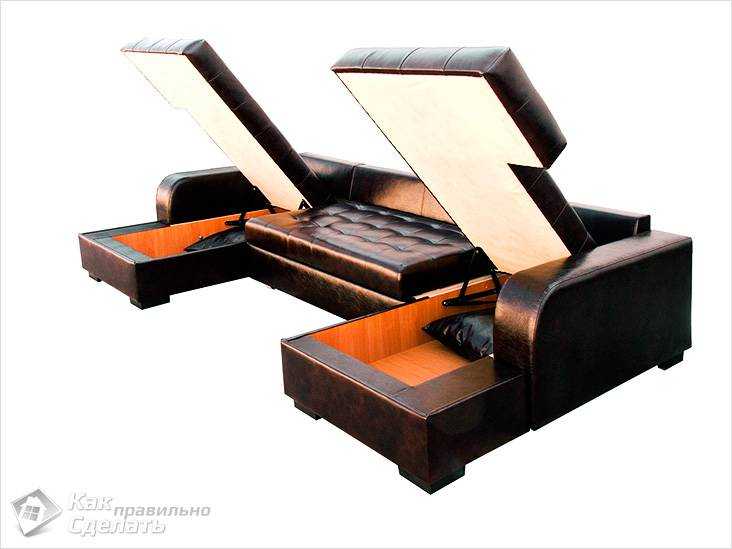

- Диван "Дельфин". Этот тип конструкции чаще всего выполняется в углу. После раскладывания мы получаем два места для сна. Из-под неподвижной части выдвигается дополнительная кровать.
- Раскладной диван. Эта модель довольно компактна, состоит из 3 частей, которые раскладываются и складываются.
Видео: Сборка еврораскладного дивана из фанеры
Видео: изготовление дивана "Честер
Если вы решили купить диван или сделать его на заказ, обратитесь в интернет-магазин мебели. В Интернете можно найти доступные по цене варианты различных форм, как прямых, так и угловых. Угловой диван из поддонов Удобный диван ручной работы Диван "Дельфин" с выдвижными ящиками Диван-аккордеон Для гостиной Диван еврораскладной Диван Click&Click Диван с подсветкой На металлическом кронштейне Диван-пантограф Puma Диван-трансформер Дизайн еврораскладного дивана Островной диван Сырой диван с функцией раскладывания Выдвижной угловой диван Раскладной угловой диван Выдвижной диван на колесикахСистемы

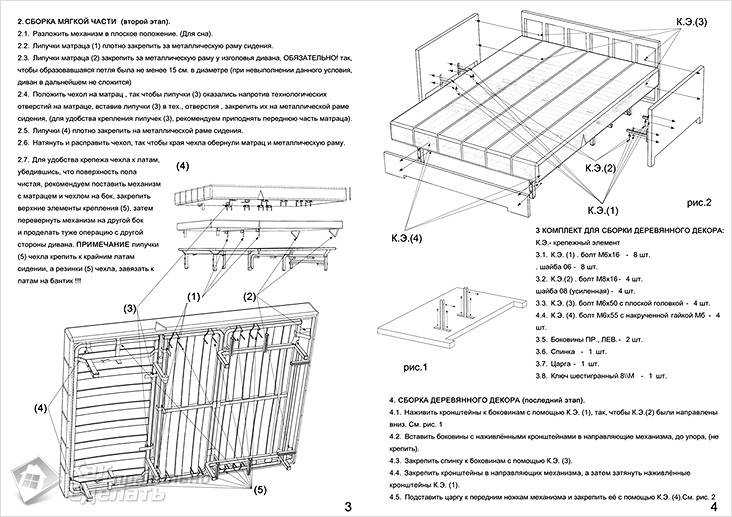

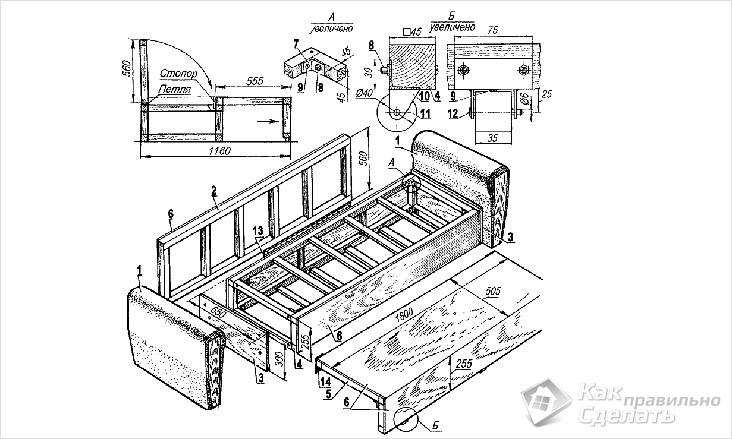

На рисунках изображены различные варианты дивана: Чертеж, показывающий сборку дивана Схема сборки дивана-кровати Раскладка для дивана с кликером Схема определения размеров Сборка евро дивана-кроватиДиван со спальной функцией: 460 фотографий и чертежей с размерами (самодельные)
Раскладной диван своими руками Диван-кровать - один из самых практичных предметов мебели двойного назначения. Мы подготовили для вас подборку примеров, как сделать диван-кровать своими руками из дерева - лучшие варианты для домашних проектов. Существует множество различных стили диванов-кроватейВы можете самостоятельно изготовить диваны - с ящиками, простые диваны, деревянные футоны, секционные диваны для гостей, диваны-кровати и, конечно, многое другое. Независимо от того, любитель ли вы, желающий сэкономить, или опытный деревообработчик, есть несколько интересных вариантов на выбор. Если у вас есть план и пошаговые инструкции, изготовление дивана-кровати Это несложно. Вы даже можете придумать свой собственный дизайн, сочетая аспекты различных проектов. Будьте изобретательны, но помните, что отмерять нужно дважды, а отрезать - один раз!Как сделать диван-кровать своими руками
Это раскладной диван своими руками сделанные по собственным рисункам автора. Обратите внимание на высоту конструкции. Поскольку эта кровать предназначена для двухлетнего ребенка, автор хотел, чтобы она была немного ниже, чем обычно. Чтобы матрас поместился под диваном, ему пришлось купить матрас для коляски диаметром 15 см. Если вам нужен более толстый матрас, увеличьте высоту подставки для ног, возможно, добавив еще 6 см. Если вы это сделаете, не забудьте также увеличить ножки изголовья. Затем приступайте к сборке изголовье диван-кровати. Положите полозья на пол и поместите детали панели сверху, лицевой стороной вниз, чтобы можно было прибить их друг к другу. Не забудьте склеить доски между собой, прежде чем прибивать их на место. Клей - это то, что фактически удерживает доски вместе. Как только вы закончите прибивать все панели на место, положите направляющие поверх досок, чтобы закончить изголовье. Затем выровняйте ножки изголовья. Просверлите отверстия в ножках и прикрутите 2 стержня 1x3 к изголовью. Затем прибейте доску 1x3 поверх этой части, чтобы закрыть винты. Закрепите плинтус. Обрежьте доску так, чтобы она была на 2 см больше с каждой стороны изголовья. Добавьте 1 x 1 планку к нижней части изголовья для нижних планок, на которых будет лежать матрас. Если изголовье уже готово, отшлифуйте его, чтобы создать гладкую поверхность. Если кровать предназначена для ребенка, закруглите края, чтобы не было острых углов. Повторите процесс, чтобы получить ножка дивана Передняя часть дивана-кровати такая же, как и у пуфика, без дополнительных верхних и нижних частей. Борта сделаны из досок размером 1 x 10 на 105 см. На спине также имеется вырез размером 1 x 10 на 190 см. Добавьте такие же кронштейны 1 x 1 для тележки, положите сверху OSB и прикрутите к кронштейнам. Затем прикрепите 6 колес, чтобы тележка могла двигаться. Покрасьте кровать и нанесите два слоя лака с легкой шлифовкой между ними. Затем прикрепите опорные планки, на которые будет опираться матрас. Просверлите все крепежные элементы и утопите их так, чтобы они были заподлицо. Диван-кровать теперь готов к укладке матраса.Диван-кровать своими руками
Это отличный проект, который требует времени, терпения и небольшого опыта столярных работ. Если вы будете правильно следовать инструкциям, вы легко сможете сделать этот Деревянный диван-кровать своими руками. Это низкопрофильная конструкция с малой занимаемой площадью. Рама будет иметь высоту 60 см, глубину 70 см и длину 2 м. Глубина, включая сиденье, составляет 86 см, а высота - 107 см. В качестве кровати она будет иметь глубину 137 см и высоту 65 см. Размеры комбинированного матраса 137 см на 183 см. Это немного короче, чем стандартный размер. Используя шесть отрезков 60 x 68 см, мы можем сделать это из одного листа фанеры. Толщина подушки зависит от используемых материалов и количества, но при данном методе она составит 10 - 12 см. Сам матрас будет разделен на 6 частей размером 60 x 68 см. Возможность разобрать мелкие детали сиденья очень важна, если вам нужно почистить или заменить детали. Конечно, вы можете сделать матрас из любого количества деталей. Сиденье будет находиться на высоте около 40 см от пола, где ноги свисают вниз. Подлокотник будет иметь высоту 60 см. В положении лежа нижняя часть матраса будет находиться на высоте около 35 см от пола. Вы можете собрать конструкцию, используя винты и болты для укрепления соединений, но при этом будет много видимой фурнитуры. Если вы хотите добиться максимальной эстетичности, используйте как можно меньше шурупов, болтов и гвоздей. Лучший способ уменьшить количество видимых крепежных элементов - это уменьшить их фактическое количество. По этой причине диван в значительной степени соединен с помощью врезных и накладных деталей и скрытых крепежных элементов. Фактически, почти каждое крупное несущее соединение - это соединение на основе врезки и тенона. Единственным исключением являются длинные секции рамы, которые накладываются друг на друга и укрепляются двумя болтами. Любое не основное соединение будет иметь шпильку внутри стыкового соединения. Задняя часть рамы усилена несколькими болтами (соединение через карманные отверстия). Хотя представленная здесь конструкция, безусловно, довольно проста и надежна, несомненно, существует множество усовершенствований, которые, вероятно, могут быть сделаны. Механизм складывания может потребовать доработки для устранения провисания, а шарниры можно укрепить. Автор настоятельно рекомендует всем, у кого есть электроинструменты, улучшить этот проект. Тем не менее, для новичка, который сделал это раскладной диван своими руками за один уик-энд, используя в основном ручные инструменты, получился вполне удачным: диван прочный, дешевый, удобный и прослужит долгие годы. Мы надеемся, что вам понравился проект.Диван на колесиках

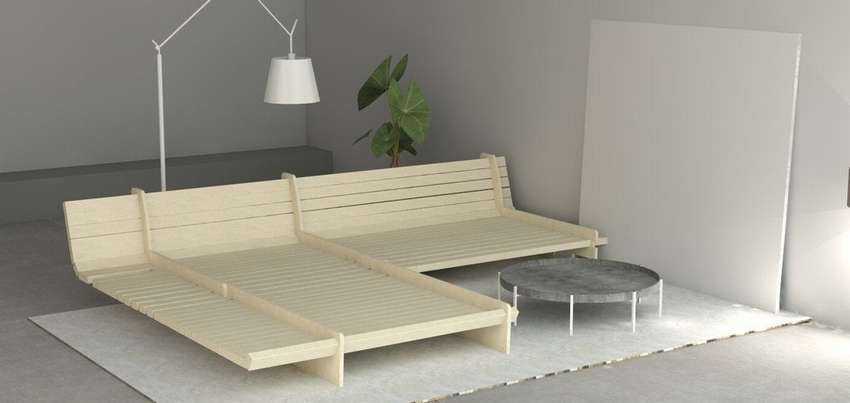

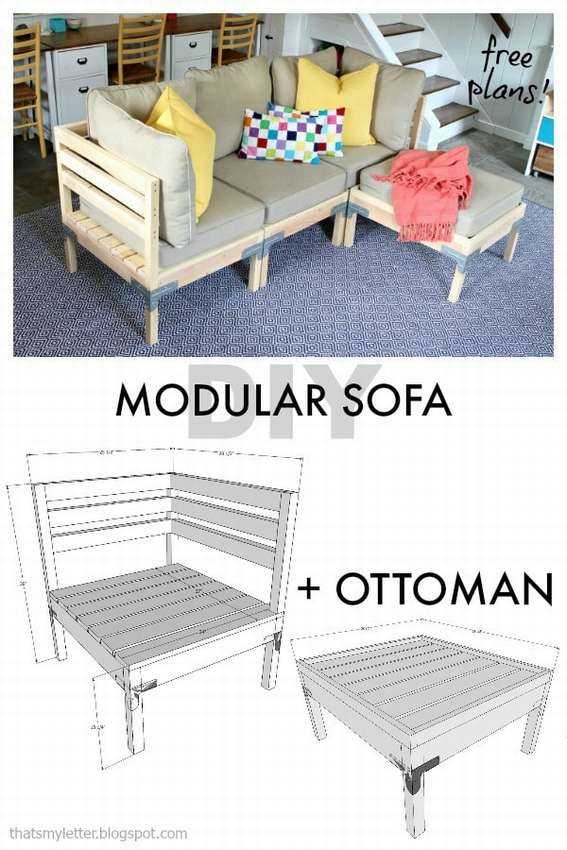

Здесь каждый элемент представляет собой прямоугольник, и каждый элемент может быть использован повторно, переработан, отремонтирован и заменен. Это довольно простой проект, потому что каждый может сделать такой диван на колесах с базовыми навыками, инструментами и материалами. Автор проекта разместил на YouTube видео, в котором более подробно показано, как это сделать. В основном все детали подходят друг к другу, как в строительном наборе, нет никаких пазов, нагелей или соединений типа "ласточкин хвост". Чтобы превратить диван в кровать, спинка просто откидывается. Если хоть одна деталь обычного дивана сломается, он вскоре окажется на свалке. Однако в этой конструкции каждый компонент в основном является неразборным, и даже если что-то сломается, замена деталей займет всего несколько минут при очень низкой стоимости. Поэтому этот диван-кровать прослужит очень долго. Это будет довольно простой проект для любого опытного деревообработчика. Если вы любите диван на колесах ручной работыпосмотрите видео, и вы добьетесь успеха. Удачи!Деревянный диван ручной работы
Если вам нужен комфорт, функциональный диванрассмотрите этот вариант. Он легко раскладывается, имеет встроенную полку сбоку и выглядит очень красиво. Если вы хотите сделать такой раскладной диван своими рукамипошаговые фотографии и инструкции, которые мы вам дадим. Под галереей вы найдете ссылку на сайт, где есть очень подробное пошаговое описание процесса сборки, списки материалов, инструменты и все, что вам понадобится, чтобы сделать этот прекрасный предмет мебели дома своими руками.Диван-кровать футон: простой домашний проект своими руками

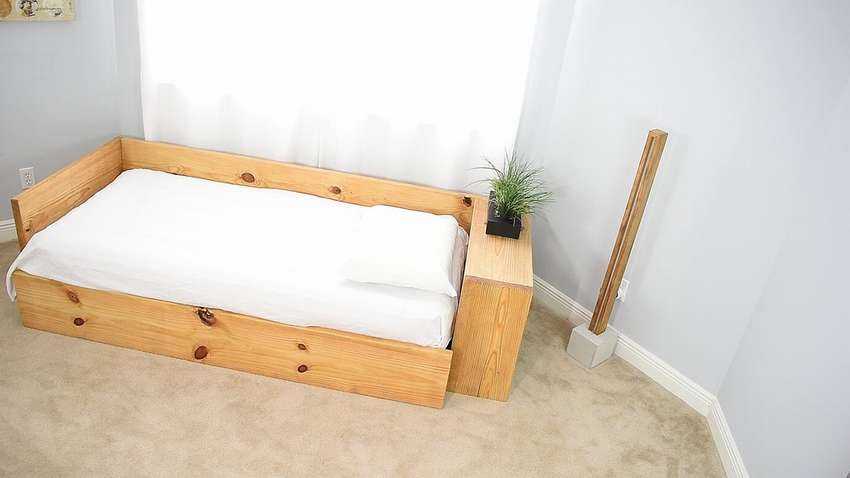

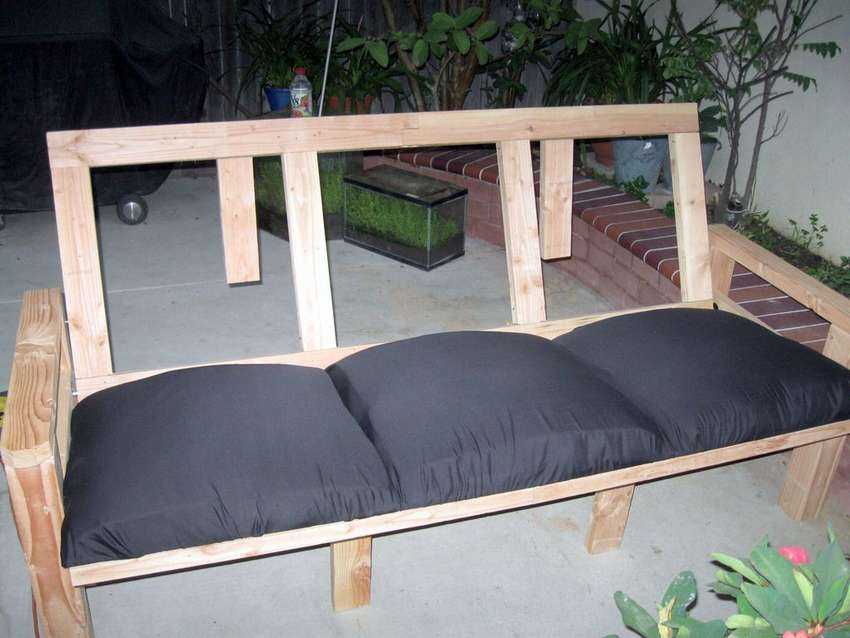

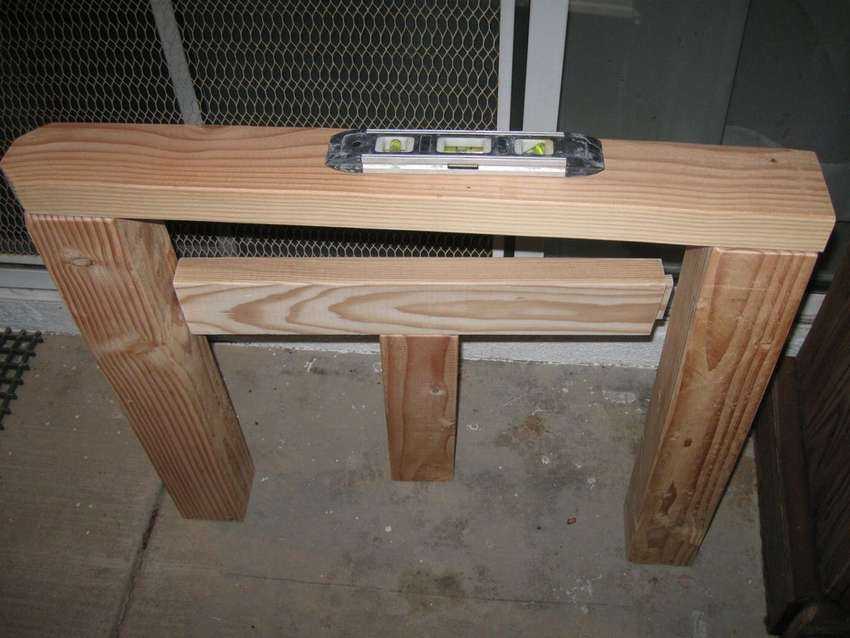

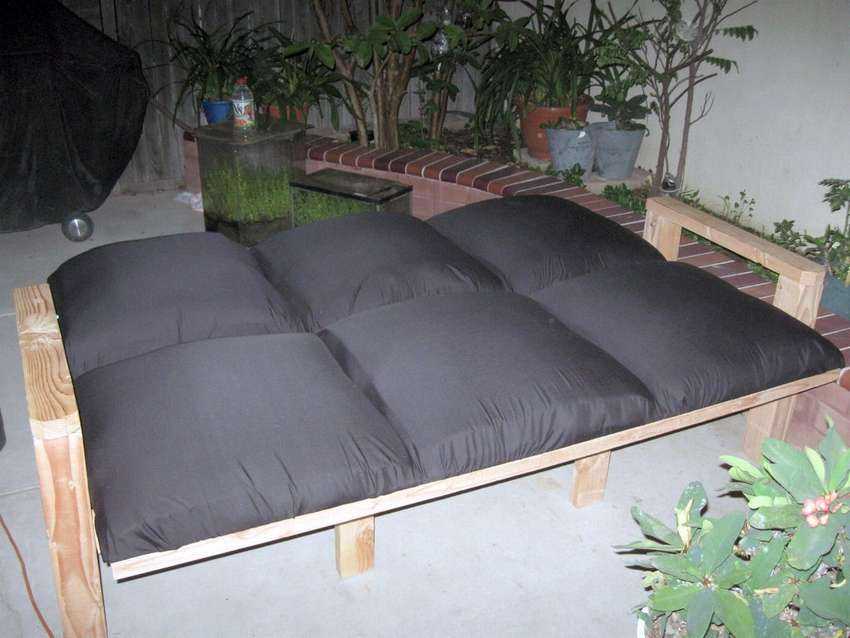

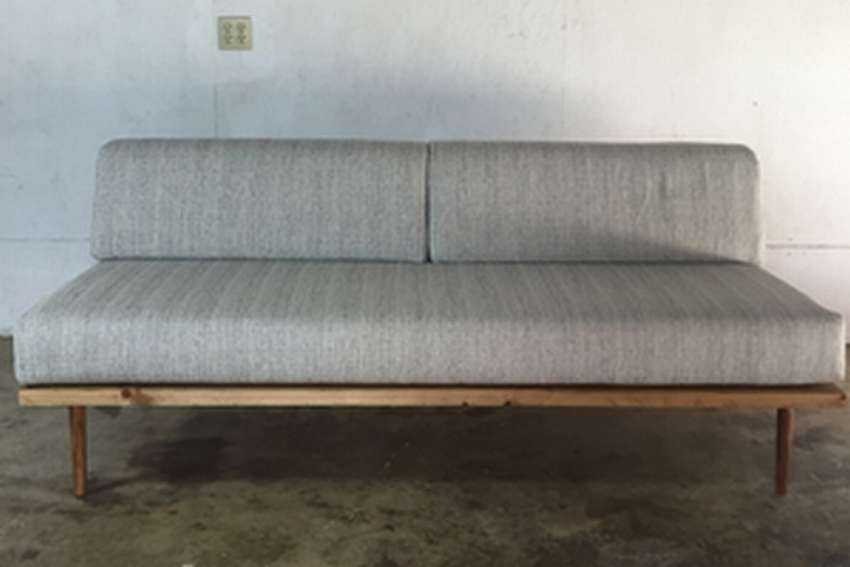

Этот проект очень прост, поэтому он идеально подходит для начинающих. Автор сделал это диван-кровать своими руками примерно за 4 часа, так что это была импровизация. Если вы следуете этим инструкциям, возможно, вам придется скорректировать некоторые размеры. Для этого проекта вам понадобятся:- Сосновые доски 1x4 - около 30 метров. Однако всегда полезно иметь запас на случай ошибки. (Конечно, вы можете использовать любую древесину, но сосна дешева и ее легко найти).
- Сосновые деревянные доски 2x4 - приблизительно 2,5 метра.
- Винты 1/2" 4 шт. (Используйте тот размер, который, по вашему мнению, подойдет лучше всего)
- Гайки с накатанной головкой - 4 шт.
- Шайбы - 4 шт.
- Шурупы по дереву - 5 см, вам понадобится около 50 шт.
- Сверлильный станок или дрель
- торцовочная пила
- Шлифовальная или наждачная бумага
